绘制电路图的一般步骤

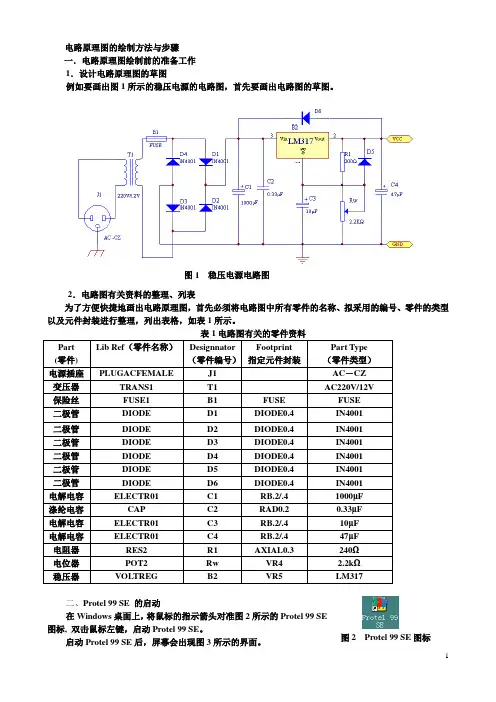

简单电路图的设计过程
电路原理图的绘制方法与步骤一．电路原理图绘制前的准备工作1．设计电路原理图的草图例如要画出图1所示的稳压电源的电路图，首先要画出电路图的草图。
2．电路图有关资料的整理、列表为了方便快捷地画出电路原理图，首先必须将电路图中所有零件的名称、拟采用的编号、零件的类型以及元件封装进行整理，列出表格，如表1所示。
表1电路图有关的零件资料Part (零件) Lib Ref（零件名称）Designnator（零件编号）Footprint指定元件封装Part Type（零件类型）电源插座PLUGACFEMALE J1 AC－CZ 变压器TRANS1 T1 AC220V/12V 保险丝FUSE1 B1 FUSE FUSE二极管DIODE D1 DIODE0.4 IN4001二极管DIODE D2 DIODE0.4 IN4001二极管DIODE D3 DIODE0.4 IN4001二极管DIODE D4 DIODE0.4 IN4001二极管DIODE D5 DIODE0.4 IN4001二极管DIODE D6 DIODE0.4 IN4001电解电容ELECTR01 C1 RB.2/.4 1000μF涤纶电容CAP C2 RAD0.2 0.33μF电解电容ELECTR01 C3 RB.2/.4 10μF电解电容ELECTR01 C4 RB.2/.4 47μF电阻器RES2 R1 AXIAL0.3 240Ω电位器POT2 Rw VR4 2.2kΩ稳压器VOLTREG B2 VR5 LM317二、Protel 99 SE 的启动在Windows桌面上，将鼠标的指示箭头对准图2所示的Protel 99 SE图标, 双击鼠标左键，启动Protel 99 SE。
启动Protel 99 SE后，屏幕会出现图3所示的界面。
图2 Protel 99 SE图标图1 稳压电源电路图几秒钟后，Protel 99 SE的启动界面消失，留下了Protel 99 SE的初始操作界面，如图4所示:三、进入电路原理图设计环境1．启动电路原理图编辑器（1）创建工程设计数据库FirstDesign.ddb：启动Protel 99 SE后，打开File 菜单，选择New命令，则弹出的题目为New Design Database的对话框，在Design Storage Type 栏内，选择设计数据库的格式为MS Access Database；在Databass Location 框中指定设计数据库存放的位置为：C：\Design Explorer 99se\\Examples；在Databass File Name 文本框中输入数据库的名称FirstDesign.ddb。
画电气原理图教程
画电气原理图教程
当我们需要绘制电气原理图时，通常需要使用一些基本的符号和线路连接来表示不同的电气元件和连接关系。
下面是一个简单的电气原理图绘制教程，帮助您快速上手。
1. 绘制电源：
使用一条直线表示电源，通常用两条平行的线，上面标注电源的正负极。
2. 绘制电阻：
使用一个波浪线表示电阻，同时标明电阻的阻值。
3. 绘制电容：
使用两条平行的直线表示电容，中间加上两个大于号（>>）来表示电容的极板。
4. 绘制电感：
使用一个半圆加上一个带箭头的直线表示电感，箭头表示电感的方向。
5. 绘制开关：
使用一个带弯曲线的直线表示开关，用来表示开关的打开或关闭状态。
6. 连接元件：
使用直线将不同的元件连接起来，线与线之间使用小弧线平滑连接。
7. 添加标记：
在电气原理图的适当位置上添加标记，用来标注元件的名称、编号等信息。
通过以上步骤，您可以绘制出一个基本的电气原理图。
当然，在实际应用中，还可能会涉及更多的电气元件和连接方式，但以上的基本教程可以帮助您快速上手电气原理图的绘制。
请注意，在绘制电气原理图时，确保元件的连接关系正确无误，以确保电路的正常工作。

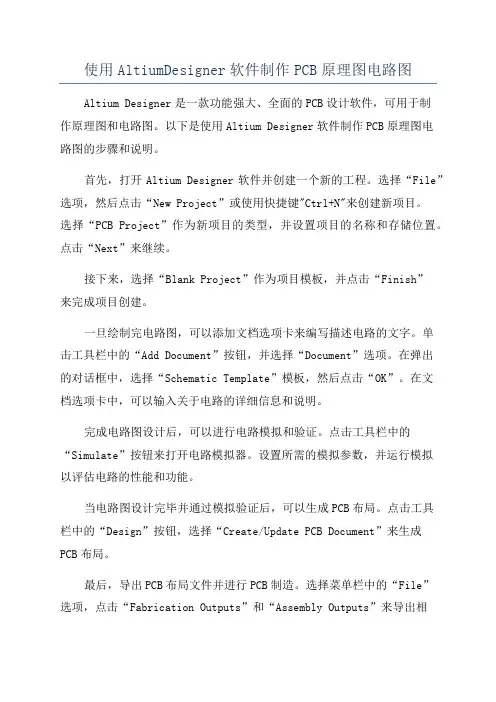

使用AltiumDesigner软件制作PCB原理图电路图
使用AltiumDesigner软件制作PCB原理图电路图Altium Designer是一款功能强大、全面的PCB设计软件，可用于制作原理图和电路图。
以下是使用Altium Designer软件制作PCB原理图电路图的步骤和说明。
首先，打开Altium Designer软件并创建一个新的工程。
选择“File”选项，然后点击“New Project”或使用快捷键"Ctrl+N"来创建新项目。
选择“PCB Project”作为新项目的类型，并设置项目的名称和存储位置。
点击“Next”来继续。
接下来，选择“Blank Project”作为项目模板，并点击“Finish”来完成项目创建。
一旦绘制完电路图，可以添加文档选项卡来编写描述电路的文字。
单击工具栏中的“Add Document”按钮，并选择“Document”选项。
在弹出的对话框中，选择“Schematic Template”模板，然后点击“OK”。
在文档选项卡中，可以输入关于电路的详细信息和说明。
完成电路图设计后，可以进行电路模拟和验证。
点击工具栏中的“Simulate”按钮来打开电路模拟器。
设置所需的模拟参数，并运行模拟以评估电路的性能和功能。
当电路图设计完毕并通过模拟验证后，可以生成PCB布局。
点击工具栏中的“Design”按钮，选择“Create/Update PCB Document”来生成PCB布局。
最后，导出PCB布局文件并进行PCB制造。
选择菜单栏中的“File”选项，点击“Fabrication Outputs”和“Assembly Outputs”来导出相应的文件。
根据制造商提供的要求，准备所需的文件和材料，并提交给制造商进行下一步的制造过程。
综上所述，使用Altium Designer软件制作PCB原理图电路图的步骤包括创建新的工程、添加原理图，通过绘制电器元件和电路连接来设计电路图，添加文档选项卡来描述电路信息，进行电路模拟和验证，生成PCB布局并进行调整和修改，最后导出PCB布局文件进行PCB制造。
电路版图设计一般流程
电路版图设计一般流程1. 确定需求和规格在开始设计电路板之前，首先需要明确产品的具体需求和规格。
这包括产品的功能要求、性能要求、工作环境等。
只有清楚明确了需求和规格，才能够确定电路板设计的方向和目标。
2. 选择器件根据产品的需求和规格，选择适合的器件和元器件。
这包括集成电路、传感器、连接器等各种器件。
在选择器件时，需要考虑器件的性能、价格、供货周期等因素，确保选择的器件能够满足产品的需求。
3. 电路原理图设计根据选定的器件，绘制电路原理图。
电路原理图是电路板设计的基础，它反映了整个电路的连接关系和工作原理。
在设计电路原理图时，需要考虑电路的稳定性、可靠性和性能，确保电路能够正常工作。
4. PCB布局设计根据电路原理图，设计PCB（Printed Circuit Board）的布局。
PCB布局设计是电路板设计的关键环节，它直接影响到电路板的性能和可靠性。
在进行PCB布局设计时，需要考虑到器件的布局、信号的传输路径、电源的分布等因素，确保布局的合理性和稳定性。
5. 电路仿真和调试完成PCB布局设计后，需要进行电路仿真和调试。
通过电路仿真软件模拟电路的工作过程，检验电路的稳定性和性能。
根据仿真结果进行调整和优化，直到满足产品的需求为止。
6. PCB制造和组装完成电路板设计后，需要将PCB制造出来，并进行元器件的组装。
选择信誉良好的PCB制造厂商和组装厂商，确保PCB的质量和可靠性。
在组装过程中，需要注意器件的焊接、布线和测试，确保电路板能够正常工作。
7. 电路测试和验证完成PCB制造和组装后，需要进行电路的测试和验证。
通过各种测试方法对电路板进行验证，确保电路的稳定性和性能。
如果测试通过，就可以将电路板用于产品中；如果测试不通过，需要进行调整和优化，直到满足产品的要求为止。
总的来说，电路板设计是一项复杂而严谨的工作，需要经过多个环节的精心设计和调试。
只有经过严密的设计流程，才能确保最终产品的质量和性能。
完整版怎样绘制电路图
项目一电子产品电路原理图绘制电路原理图绘制流程为:建立项目文件f 建立原理图文件f 设置原理图绘制环境f加载原理图元件库f 从原理图元件库提取元件进行放置并填写 相关元件参数f 根据电气关系连线f 检查f 生成相关文件。
步骤1 建立项目文件双击桌面上Protel99se 运行图标：軒，启动软件后出现的界 面如图1-1-1所示。
Uo1 +15VVd1 Vd2 C1 0.01^^帀C2L01uP1 R11 F112A5404P2 CT 5A/250VF1 R1 5.1kC11 T 2200u/5A2AVd5C4 0.01Vd4 ~T 0.01uVd3 5404C3C21 2200U/5AF22Hf-Vd11 IN4001C12 0.33uC22 0.33u抚 Uo1 +15VR125.1kIC2Vin 7915 V°utC13 x，丿 L —J rn - ―i —0.1m- C23 0.1uVd21 IN4001C14 100u韭 $ VD12100uVD22R225.1kUo2 -15V向导如图1-1-2所示Loculi 锁I | Pfi sswordi I电 I PHMIHm SE 9<・£暫 4ii deitigKin an intii|ilnl-.M design duLnE^rUf-DepEnillHyi uputi llir iFEnfttyiu lypif. ihieuvricnEa ・r 忙 ifllhtf9Uiv4 ■ t fikngle Oeolfnd^lsba^e ar as ^Hand-alone 丽庇肆 and loldgrt 中ia yom di 弓址佩昌些■硏jb«taha» Fl*刿固定亘洗磺.于由滞:Sh------------- —| HjawBElJOK ； Cancel Help图 1-1-2其中 Design Storage Type 框选用默认 MSAccess Database 。

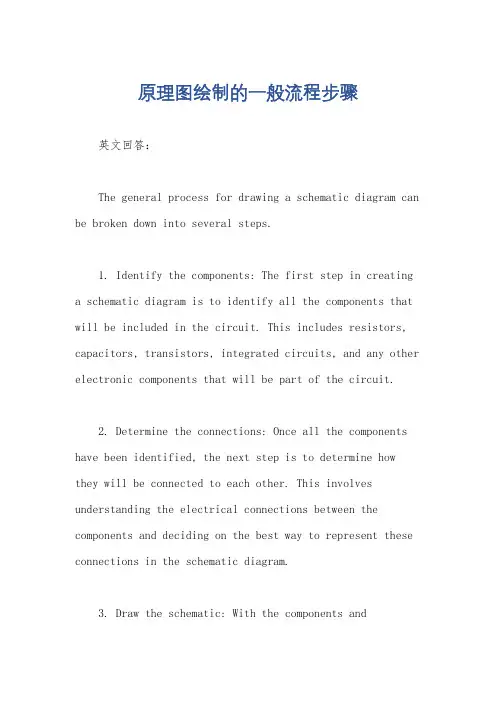

原理图绘制的一般流程步骤
原理图绘制的一般流程步骤英文回答：The general process for drawing a schematic diagram can be broken down into several steps.1. Identify the components: The first step in creatinga schematic diagram is to identify all the components that will be included in the circuit. This includes resistors, capacitors, transistors, integrated circuits, and any other electronic components that will be part of the circuit.2. Determine the connections: Once all the components have been identified, the next step is to determine how they will be connected to each other. This involves understanding the electrical connections between the components and deciding on the best way to represent these connections in the schematic diagram.3. Draw the schematic: With the components andconnections identified, the next step is to actually draw the schematic diagram. This involves using symbols to represent the various components and lines to represent the connections between them. Software tools such as CAD programs can be used to create professional-looking schematic diagrams.4. Label the diagram: After the schematic diagram has been drawn, it is important to label all the components and connections to make the diagram easy to understand and interpret. This includes adding component values, reference designators, and any other relevant information.5. Review and revise: Finally, it is important to review the schematic diagram to ensure that it accurately represents the intended circuit. Any errors or omissions should be corrected, and the diagram may need to be revised several times before it is finalized.中文回答：绘制原理图的一般流程可以分为几个步骤。
绘制电路图的一般步骤SK
绘制电路图的一般步骤：1、新建一个工程项目。
方法：启动Protel99SE软件，然后通过菜单命令File/New新建一个工程项目，工程项目最好以自己的名字或学号命名，选择保存路径。
（书上P12~P14）2、新建原理图编辑器和印制电路板编辑器。
方法：进入文档管理器里面新建一个原理图编辑器和印制电路板编辑器（书上P16~P17），然后进入原理编辑器设置图纸的大小（书上P18）。
3、放置元件并画线。
方法：按照给定的电路图在原理图库里面选择元器件并把它们放置到原理图编辑器里面，接着对元器件进行布局，最后进行画线并保存。
（书上P29~P43）注意：画导线的时候要用画导线的命令（Wire命令，见书上P38）；画总线时要用画总线的命令（见书P39~P40）；标网络标号时要用网络标号命令（见书上P41~P43）。
4、更新器件流水号。
方法：通过Tools下拉菜单/Annotate命令更新器件流水号。
（书上P66-67）5、执行ERC对画好的电路原理图进行检测。
方法：通过Tools下拉菜单ERC命令来进行ERC检测。
（书上P68~P69）6、对元件进行封装。
方法：封装前先打开（在步骤2中）所建立的印制电路板编辑器，在元件库中寻找对应的封装。
常用的元件封装：电阻（AXIAL0.4）、无极性电容（RAD0.2）、极性电容（RB.2/.4）、二极管（DIODE0.4）、三极管（TO-92A）、双列直插式元件的封装是以DIP为前缀，接口器件的封装是以SIP为前缀。
7、生成网络表。
方法：通过Design下拉菜单Create Netlist命令来创建网络表或者单击鼠标右键选择Create Netlist命令也可以创建。
（书上P72~P73）8、将网络表导入印制电路板。
方法：进入印制电路板编辑器，通过Design下拉菜单Load Nets命令来导入网络表。
注意：在网络更新到印制电路板前一定看是否有错，有错就修改，直至没错才能更新到印制电路板。
电气原理图绘制步骤
电气原理图绘制步骤
（1）设置SCH编辑器的工作参数（也可以采用系统内缺省参数）。
（2）选择图纸的幅面、标题栏式样、图纸的放置方向（横向或纵向）。
（3）放大绘图区，直到绘图区域呈现大小适中的栅格线为止。
（4）在工作区域放置元器件：先放置核心元器件的电气符号图形，再放置其他调整元器件位置。
（5）修改和调整元器件的标号、型号及其字体大小与位置等。
（6）连线，放置电气节点、网络标号及I/O端口。
（7）放置电源及地线符号。
（8）运行电气设计规则检查（ERC），寻找可能存在的设计缺陷。
（9）加注释信息。
（10）生成网络表文件（或直接执行PCB更新命令）。
（11）打印。
电路图的绘制的流程
电路图的绘制的流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 确定电路设计要求：在开始绘制电路图之前，需要明确电路的功能、性能和设计要求。
四种快速简便的电路图绘制方法
四种快速简便的电路图绘制方法
在之前的文章当中，小编为大家介绍了不少有关电路图的相关知识。
但是大多数都是在介绍如何辨识电路图，而在本文中，小编将为大家介绍如何通过一些简便的方法来进行电路图的绘制，感兴趣的朋友快来看一看吧。
电流分路法
此方法的要点是：从电源的正极出发，顺着电流的方向找，直到电源的负极为止。
不管电路如何弯曲，只要是电流不分路，即电流从一个用电器流向另一个用电器，一直流下去，那幺用电器就是串联接法，组成的就是串联电路。
如果电路在某点出现分路，表明这个电路中既有干路，又有支路，那幺电流通过支路上的用电器后将在另一点汇合，在回到电源的负极。
当干路上没有用电器，而每条支路上只要一个用电器时，这些用电器就组成并联电路。
节点法
对于具有串.并联电路初步知识的同学来说，从规范的电路中看出用电器的接法是很容易的。
但当面对的是一个不规范的电路，特别是电路中的导线在多处交叉相连时，初学者往往会感到困惑。
识别这种电路可采用“节点法”。
所谓节点指的是电路中那些“导线交叉相连”的点，包括分流点和汇流点。
利用节点法识别电路的具体步骤是：
a.先找出电路中的所有节点，并分别用字母（或数字）表示。
b.将所有用一根导线直接相连（不经过用电器）的节点视为同一节点。
并
改用同一字母（或数字）表示。
经过以上两步的处理，从图06-2中不难看出，灯L1、L2、L3的两端，都。
画电路图的方法和技巧
画电路图是电子工程技术人员必须掌握的一项基本技能，而正确的电路图能够确保电路的稳定性和可靠性。
本篇文章将介绍画电路图的方法和技巧，帮助电子爱好者更好地掌握这项技能。
一、熟悉电路图符号在进行电路图的绘制之前，熟悉电路图中各个元器件的符号是必不可少的。
电路图符号包括元器件的形状、颜色、大小和方向等，不同的符号代表不同的元器件。
因此，了解各种符号的含义和用法，能够帮助电子爱好者更好地进行电路图的绘制。
二、了解电路原理在进行电路图的绘制之前，了解电路原理是必不可少的。
电路原理包括电路的工作原理、元器件之间的连接关系以及电流和电压的流向等。
只有了解了这些信息，才能够准确地绘制出电路图。
三、选择合适的绘图工具在进行电路图的绘制时，选择合适的绘图工具是非常重要的。
常用的绘图工具包括铅笔、直尺、圆规、剪刀纸等。
其中，铅笔用于绘制电路图，剪刀用于剪裁纸张，直尺和圆规用于绘制精确的线条和圆弧。
在选择绘图工具时，电子爱好者应该根据自己的需要和习惯进行选择。
四、绘制电路图的基本步骤1. 确定电路图的尺寸和纸张的尺寸，并根据需要选择合适的纸张。
2. 在纸张上画出电路图的轮廓，包括元器件的位置和连接关系。
3. 根据电路原理，使用铅笔轻轻画出电路图的基本框架。
4. 根据需要，使用剪刀剪裁纸张，并使用直尺和圆规绘制精确的线条和圆弧。
5. 使用不同颜色的笔进行标注和注释，以区分不同的电路部分。
6. 检查电路图是否完整和准确，并根据需要进行修改和完善。
五、注意事项在进行电路图的绘制时，电子爱好者需要注意以下几点：1. 确保电路图的准确性和完整性，避免出现错误和遗漏。
2. 使用不同颜色的笔进行标注和注释，以区分不同的电路部分。
3. 在绘制电路图时，应该注意线条的粗细和圆弧的曲率，以确保电路图的清晰度和可读性。
4. 在绘制电路图时，应该注意元器件的符号和使用方法，以确保电路图的正确性和稳定性。
5. 在绘制电路图时，应该注意电路图的布局和排版，以确保电路图的清晰度和可读性。
dxp电路原理图绘制流程
dxp电路原理图绘制流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!DXP 电路原理图绘制流程如下：1. 创建新的原理图文件打开DXP 软件，选择“File”（文件）菜单，然后选择“New”（新建）选项。
《电路图绘制》课件
电路图的基本元素和组成
电路图由以下基本元素和组成部分构成：
1 电子元件
电路中的各种元件，如电阻器、电容器和晶体管等。
2 连接线
表示电子元件之间的物理连接关系。
3 电源
提供电路所需的能量来源。
电路中常见的信号类型
电路中常见的信号类型包括： • 直流信号：电流方向保持不变。 • 交流信号：电流方向周期性变化。 • 脉冲信号：电流瞬时变化，通常用于传输数据。
线性电路图的绘制方法
线性电路图是用于表示线性电路的图形化方式，其绘制方法包括： • 确定电源和地的位置。 • 按照电路的连接顺序，逐步绘制元件和连接线。 • 标注元件的数值和参数。 • 检查和验证电路图的正确性。
非线性电路图的绘制方法
非线性电路图是用于表示非线性电路的图形化方式，其绘制方法与线性电路 图类似，但需要考虑非线性元件的特性。
《电路图绘制》PPT课件
电路图是电子工程中非常重要的一部分，它用符号和线条的组合来表示电子 元件和它们之间的连接关系。
电路图概述
电路图是电子工程中的一种图形化表示方式，用符号和线条的组合来表示电 子元件和它们之间的连接关系。
常用电路符号介绍
电源符号
表示电路的电源，如电池或 电源插座。
电阻符号
表示电路中的电阻器，用于 控制电流大小。
电容符号
表示电路中的电容器，用于 储存电荷。
电路图中的元件和连接线电阻器用于控制电流大小的 Nhomakorabea子元件。
电容器
用于储存电荷的电子元件。
晶体管
用于放大信号或控制电流的电子 元件。
如何绘制简单电路图
绘制简单电路图的步骤： 1. 明确电路图的功能和连接关系。 2. 选择合适的电路符号来表示元件和连接。 3. 按照电路图的要求，逐步绘制图形。 4. 检查和验证电路图的正确性和完整性。
CAD实例教程 绘制一个电路图
CAD实例教程：绘制一个电路图在电子设计领域中，电路图是非常重要的工具。
它用于展示电子元件之间的连接方式和电流流动路径。
借助CAD软件，我们可以轻松地绘制一个电路图。
本教程将向您展示如何使用CAD软件来绘制一个简单的电路图。
第一步：选择CAD软件首先，选择适合您需求和操作习惯的CAD软件。
市场上有许多CAD软件可供选择，例如AutoCAD、SolidWorks、Eagle等。
在本教程中，我们将使用AutoCAD软件，因为它是一款常用且功能强大的CAD软件。
第二步：创建新的图纸启动AutoCAD软件后，点击“新建”按钮或选择“文件”菜单中的“新建”选项。
然后，在新建图纸对话框中，选择适合您的电路图的纸张大小和单位。
一般来说，A4纸大小和毫米单位是比较常见的选择。
第三步：添加基本组件接下来，我们将开始绘制电路图。
首先，使用AutoCAD的绘图工具栏上的“直线”命令，从图纸的起始位置绘制一条水平线，作为我们电路图的基准线。
然后，使用“直线”命令绘制各个电子元件之间的连接线。
例如，您可以绘制一条垂直线作为电源连接线。
然后，绘制横向的线连接到一个矩形，作为电阻器的表示。
在绘制电阻器时，可以通过AutoCAD的“矩形”命令绘制一个长方形，然后使用“文本”命令添加电阻器的数值标注。
类似地，您可以绘制其他电子元件，如电容器、电感器等。
第四步：连接电子元件绘制各个电子元件后，我们需要使用CAD软件提供的“直线”命令来连接它们。
点击起始点，然后点击目标点，即可绘制连接线。
确保连接线之间没有重叠或交叉。
此外，您还可以使用AutoCAD的“折线”命令来绘制连接线。
这是一个更方便和灵活的方式，可以在需要时添加转角和弯曲的连接线。
第五步：添加文本和注释为了更好地理解电路图，我们可以使用AutoCAD的“文本”命令来添加元件的标签和数值。
首先，选择“文本”工具，然后在合适的位置点击鼠标，输入标签和数值。
例如，您可以为电源添加标签“Vcc”，为电阻器添加数值“R1”。
PCB设计的一般步骤
PCB设计的一般步骤PCB（Printed Circuit Board）设计是将电子元器件通过导线和连接器连接在一起，形成一个完整的电路板，用于支持电子设备的运行。
下面是一般的PCB设计步骤，涵盖了从设计规范、电路原理图设计、PCB布局、布线、制造、组装等各个方面。
1.确立设计规范：2.电路原理图设计：在确认设计规范后，设计师将根据功能要求绘制电路原理图。
原理图是电路设计的基础，其中包括电子元器件的连接方式、信号流向、电源分配等。
3.选择元器件：根据电路原理图，选择适合的电子元器件。
这包括确定元器件的型号、封装和规格，以满足性能要求和PCB设计的限制。
4.PCB布局：布局是PCB设计中最重要的阶段之一，设计师需要根据电路原理图将元器件放置在PCB板上，并确定元器件之间的连接方式和走线需求。
在布局过程中，需要考虑信号完整性、电源分配、散热和EMC（电磁兼容性）等因素。
5.调整布局：根据布局的初始结果，设计师可能需要针对信号完整性、电源噪声等问题进行优化调整，以确保电路的正常运行和性能指标的达到。
6.信号完整性设计：在PCB布局的同时，需要考虑信号完整性。
这包括减少信号的传输延迟、抑制信号噪音和干扰、确保信号的波形质量等。
通过考虑高速信号的传播和回流路径，使用适当的阻抗匹配和终端电阻来提高信号完整性。
7. 布线（Routing）：在完成布局后，设计师将根据电路原理图绘制布线规则，将各个元器件之间的电气连接通过导线进行布线。
布线需要考虑信号完整性、信号和电源噪声、EMC等要求，并尽量减少交叉干扰和电流回路。
8.调整布线：布线完成后，可能需要对布线结果进行调整。
这包括调整导线宽度、间距和层数，优化电源和地平面的布置，使其更好地满足性能和制造要求。
9.生成制造文件：完成布线后，需要生成制造文件，包括Gerber文件、钻孔文件、贴片文件等。
这些文件将用于PCB制造和组装过程。
10.PCB制造：根据制造文件，将PCB板交由专业的PCB制造厂进行制造。
电路原理图设计方法和步骤
电路原理图设计原理图设计是电路设计的基础，只有在设计好原理图的基础上才可以进行印刷电路板的设计和电路仿真等。
本章详细介绍了如何设计电路原理图、编辑修改原理图。
通过本章的学习，掌握原理图设计的过程和技巧。
3.1 电路原理图设计流程原理图的设计流程如图 3-1 所示 . 。
图 3-1 原理图设计流程原理图具体设计步骤：（ 1 ）新建原理图文件。
在进人 SCH 设计系统之前，首先要构思好原理图，即必须知道所设计的项目需要哪些电路来完成，然后用 Protel DXP 来画出电路原理图。
（ 2 ）设置工作环境。
根据实际电路的复杂程度来设置图纸的大小。
在电路设计的整个过程中，图纸的大小都可以不断地调整，设置合适的图纸大小是完成原理图设计的第一步。
（ 3 ）放置元件。
从元件库中选取元件，布置到图纸的合适位置，并对元件的名称、封装进行定义和设定，根据元件之间的走线等联系对元件在工作平面上的位置进行调整和修改使得原理图美观而且易懂。
（ 4 ）原理图的布线。
根据实际电路的需要，利用 SCH 提供的各种工具、指令进行布线，将工作平面上的器件用具有电气意义的导线、符号连接起来，构成一幅完整的电路原理图。
（ 5 ）建立网络表。
完成上面的步骤以后，可以看到一张完整的电路原理图了，但是要完成电路板的设计，就需要生成一个网络表文件。
网络表是电路板和电路原理图之间的重要纽带。
（ 6 ）原理图的电气检查。
当完成原理图布线后，需要设置项目选项来编译当前项目，利用 Protel DXP 提供的错误检查报告修改原理图。
（ 7 ）编译和调整。
如果原理图已通过电气检查，那么原理图的设计就完成了。
这是对于一般电路设计而言，尤其是较大的项目，通常需要对电路的多次修改才能够通过电气检查。
（ 8 ）存盘和报表输出： Protel DXP 提供了利用各种报表工具生成的报表（如网络表、元件清单等），同时可以对设计好的原理图和各种报表进行存盘和输出打印，为印刷板电路的设计做好准备。
CAD绘制电气线路图的详细步骤
CAD绘制电气线路图的详细步骤在电气工程中，绘制电气线路图是一个非常重要的环节。
而CAD 软件则是一种常用的工具，用于制作各种工程图纸。
本文将详细介绍使用CAD软件绘制电气线路图的步骤，帮助读者进行电气工程设计。
步骤一：准备工作在使用CAD软件绘制电气线路图之前，首先需要准备好所需的文件和资料。
包括电气设计的技术规范、相关的标准和图纸模板等。
步骤二：创建新的图纸启动CAD软件后，点击“新建”或者“创建新文件”选项。
在弹出的对话框中，选择“图形”作为绘图单位，设置画布尺寸和比例尺。
一般情况下，电气线路图使用常见的工程图纸尺寸，如A4或A3。
步骤三：绘制主要元件在新建的图纸上开始绘制主要的电气元件，如电源、开关、电机、照明灯具等。
可以通过CAD软件提供的常用图形绘制工具，如直线、圆形、多边形等来进行绘制。
步骤四：绘制连线完成主要元件的绘制后，开始绘制各个元件之间的连线。
在CAD 软件中，可以使用直线工具或者多段直线工具来绘制连线，以表示电气信号的传输路径。
绘制连线时，注意对齐元件的引脚或者连接点，并使用符号表示交叉或者分支。
步骤五：添加标签和注释标签和注释是电气线路图中必不可少的部分。
在CAD软件中，可以使用文字工具来添加标签和注释，用于标识元件的名称、编号、功能等。
同时，还可以使用符号、箭头等来表示电气信号的流向。
步骤六：设定图层和样式为了使电气线路图更加清晰和易读，可以在CAD软件中设定图层和样式。
通过将不同元件或连线放置在不同的图层中，可以方便地控制显示和编辑。
同时，还可以为不同的元件或连线设置不同的颜色、线型和线宽，以便更好地区分和识别。
步骤七：保存和打印完成电气线路图的绘制后，及时保存并备份文件，以免数据丢失。
同时，还可以使用CAD软件提供的打印或导出功能，将线路图输出为纸质版或者电子版，以便于后续的审核、传递或者归档。
尽管本文只提供了一个基本的绘图步骤，但电气线路图的设计是一个相对复杂和细致的工作，需要结合具体的项目需求和技术规范进行设计。
绘制电路原理图流程
绘制电路原理图流程(1)在项目文件中创建新的原理图文件。
(2)设置示意图和相关信息。
原理图是原理图绘制的工作平台，所有的工作都是在上面完成的。
为原理图选择合适的原理图，合理设置，会让设计更加美观。
(3)装载所需要的元件符号库。
在原理图设计中使用的是元件符号，因此需要在设计前导人所有需要的元件符号，在Protel 2004中使用元件库来管理所有的元件符号，因此需要载入元件符号库，如果Protel 2004中没有所绘制图纸需要的元件，则需要自己建立元器件符号库，并加载自己绘制的元件符号库。
(4) 放置元件符号。
元件符号将按照设计原理放置在原理图图纸上，在元件放置过程中另外的一个重要工作就是设置元件属性，尤其是元件的标号和封装属性，该项属性将作为网络报表的一部分导人 PCB设计中，如果没有标号或没有封装将不可能完成PCB的设计。
(5)调整原理图中的元件布局。
在放置元件的过程中，元件没有第二次放置到位。
如果元器件放置不当，会给布线带来很大的不便。
因此，需要调整元件的布局，以方便导线的连接，并使原理图布局美观。
(6)对原理图进行连线。
该步骤的主要目的是为元件建立电气连接，在建立连接的过程中可以使用导线和总线，也可以使用网络标号，在建立跨原理图电气连接时将使用端口。
该步骤引人的网络信息将作为网络报表的一部分导人PCB设计中，在完成连线工作后，原理图设计的主要工作已经完成，所有PCB设计需要的信息已经完备，此时即可生成网络报表，准备PCB设计。
(7)检查原理图错误并修改。
在完成原理图绘制后，Protel 2004引人了自动的ERC检测功能帮助设计者检查原理图。
(8)注释原理图。
(9)保存并打印输出原理.以上流程是针对绘制单个原理图的，在层次原理图设计中会采用更复杂的流程，但层次原理图中的单个原理图绘制一般还是会采用这个流程。
原理图的绘制
如果要进行电路模拟，电路图使用的元器件符号必需从 Capture/Library/PSpice子目录下的元器件符号库中调用。
搜索器件
如果不知元器件在何库，可通过元器件查找的方法找到。点击part search…按钮，调出下面的器件搜索对话框
如果我们选择了放置元件后，则可以一直放置元 件，直到我们 （1）按下ESC; （2）按下右键，选择End Mode. 在放置状态，可以按R键，旋转元件90度，按下H 键，水平镜像；按下V键，垂直镜像
电源和接地符号的使用原则
1 模拟电路中的直流电压源（或电流源）、交流和瞬态信号源 以及数字电路中的输入激励信号源均应执行Place/Part子命 令，从SOURCE库（或SOURCESTM库）中选用
2 加于数字电路输入端的高电平和低电平信号应选择执行 Place/Power子命令，从SOURCE库中选用$D_HI和$D_LO 两种符号。
File 主命令菜单
Export selection 将当前电路中选中的单 元存入库文件
Import selection 从存放单元电路的文件 中调入所需要的单元
Import design 采用EDIF和 PDIF的电路 图，以及以前pspice软件包中 schematic软件绘制的电路图，将他们 转换为orcad/capture接受的数据格式
连线时，在交叉而且连接的地方会有一个红点提示，如果你需要在 交叉的地方添加连接关系，可以稍作停留，或者点击place junction ，把鼠标移动到交叉点并点击左键即可。 在绘制过程中，按住shift键，可绘制任意角度的线。
总线和总线引入线
方法一：Edit\Place\Bus 方法二：单击工具栏 按钮 方法三：按下快捷键【B】 总线是连线的简化表现形式，它是由一组具有相关性的 信号线组成的多个元器件或子电路的公共通道。总线上 传输的多路数字信号按照一定的协议分配，并通过导线 引出到元器件或子电路的输入输出管脚上。 总线不具有电气意义，它是通过网络标号来表示的。总 线与连线之间必须通过总线引入线连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绘制电路图的一般步骤：1、新建一个工程项目。
方法：启动Protel99SE软件，然后通过菜单命令File/New 新建一个工程项目，工程项目最好以自己的名字或学号命名，选择保存路径。
2、新建原理图编辑器和印制电路板编辑器。
方法：进入文档管理器里面新建一个原理图编辑器和印制电路板编辑器），然后进入原理编辑器设置图纸的大小。
3、放置元件并画线。
方法：按照给定的电路图在原理图库里面选择元器件并把它们放置到原理图编辑器里面，接着对元器件进行布局，最后进行画线并保存。
4、注意：画导线的时候要用画导线的命令（Wire命令，）；画总线时要用画总线的命令（）；标网络标号时要用网络标号命令（）。
5、更新器件流水号。
方法：通过Tools下拉菜单/Annotate命令更新器件流水号。
（）6、执行ERC对画好的电路原理图进行检测。
方法：通过Tools下拉菜单ERC命令来进行ERC检测。
7、对元件进行封装。
方法：封装前先打开（在步骤2中）所建立的印制电路板编辑器，在元件库中寻找对应的封装。
常用的元件封装：电阻（AXIAL0.4）、无极性电容（RAD0.2）、极性电容（RB.2/.4）、二极管（DIODE0.4）、三极管（TO-92A）、双列直插式元件的封装是以DIP为前缀，接口器件的封装是以SIP为前缀。
8、生成网络表。
方法：通过Design下拉菜单Create Netlist命令来创建网络表或者单击鼠标右键选择Create Netlist命令也可以创建。
9、将网络表导入印制电路板。
方法：进入印制电路板编辑器，通过Design下拉菜单Load Nets命令来导入网络表。
注意：在网络更新到印制电路板前一定看是否有错，有错就修改，直至没错才能更新到印制电路板。
10、规划印制电路板的大小。
方法：是在KeepOutLayer画一个封闭的矩形框。
矩形框的长宽比最好为3:2或4:3 11、元件的布局。
手工布局的方法。
12、自动布线。
方法：在进行自动布线之前，先设置自动布线的参数（通过Design 下拉菜单Rules命令来进行设置，，然后再通过Auto Route下拉菜单All命令来进行全局布线。
（）13、手工调整布线。
该步骤主要是加宽电源/接地线。
14、文件保存及输出。
PCB的设计流程分为网表输入、规则设置、元器件布局、布线、检查、复查、输出六个步骤.
2.1 网表输入网表输入有两种方法,一种是使用PowerLogic的OLE PowerPCB Connection功能,选择Send Netlist,应用OLE功能,可以随时保持原理图和PCB图的一致,尽量减少出错的可能. 另一种方法是直接在PowerPCB中装载网表,选择File->Import,将原理图生成的网表输入进来.
2.2 规则设置如果在原理图设计阶段就已经把PCB的设计规则设置好的话,就不用再进行设置这些规则了,因为输入网表时,设计规则已随网表输入进PowerPCB了.如果修改了设计规则,必须同步原理图,保证原理图和PCB的一致.除了设计规则和层定义外,还有一些规则需要设置,比如Pad Stacks,需要修改标准过孔的大小.如果设计者新建了一个焊盘或过孔,一定要加上Layer 25. 注意: PCB设计规则、层定义、过孔设置、CAM输出设置已经作成缺省启动文件,名称为Default.stp,网表输入进来以后,按照设计的实际情况,把电源网络和地分配给电源层和地层,并设置其它高级规则.在所有的规则都设置好以后,在PowerLogic中,使用OLE PowerPCB Connection的Rules From PCB功能,更新原理图中的规则设置,保证原理图和PCB 图的规则一致.
2.3 元器件布局
网表输入以后,所有的元器件都会放在工作区的零点,重叠在一起,下一步的工作就是把这些元器件分开,按照一些规则摆放整齐,即元器件布局.PowerPCB提供了两种方法,手工布局和自动布局.2.3.1 手工布局
1. 工具印制板的结构尺寸画出板边(Board Outline).
2. 将元器件分散(Disperse Components),元器件会排列在板边的周围.
3. 把元器件一个一个地移动、旋转,放到板边以内,按照一定的规则摆放整齐.
2.3.2 自动布局PowerPCB提供了自动布局和自动的局部簇布局,但对大多数的设计来说,效果并不理想, 不推荐使用.
2.3.3 注意事项
a. 布局的首要原则是保证布线的布通率,移动器件时注意飞线的连接,把有连线关系的器件放在一起
b. 数字器件和模拟器件要分开,尽量远离
c. 去耦电容尽量靠近器件的VCC
d. 放置器件时要考虑以后的焊接,不要太密集
e. 多使用软件提供的Array和Union功能,提高布局的效率
2.4 布线布线的方式也有两种,手工布线和自动布线.PowerPCB提供的手工布线功能十分强大,包括自动推挤、在线设计规则检查(DRC),自动布线由Specctra的布线引擎进行,通常这两种方法配合使用,常用的步骤是手工—自动—手工.
2.4.1 手工布线1. 自动布线前,先用手工布一些重要的网络,比如高频时钟、主电源等,这些网络往往对走线距离、线宽、线间距、屏蔽等有特殊的要求;另外一些特殊封装,如BGA,自动布线很难布得有规则,也要用手工布线.
2. 自动布线以后,还要用手工布线对PCB的走线进行调整.
2.4.2 自动布线手工布线结束以后,剩下的网络就交给自动布线器来自布.选择Tools->SPECCTRA,启动Specctra布线器的接口,设置好DO文件,按Continue就启动了Specctra布线器自动布线,结束后如果布通率为100,那么就可以进行手工调整布线了;如果不到100,说明布局或手工布线有问题,需要调整布局或手工布线,直至全部布通为止.
2.4.3 注意事项
a. 电源线和地线尽量加粗
b. 去耦电容尽量与VCC直接连接
c. 设置Specctra的DO文件时,首先添加Protect all wires命令,保护手工布的线不被自动布线器重布
d. 如果有混合电源层,应该将该层定义为Split/mixed Plane,在布线之前将其分割,布完线之后,使用Pour Manager的Plane Connect进行覆铜
e. 将所有的器件管脚设置为热焊盘方式,做法是将Filter设为Pins,选中所有的管脚,修改属性,在Thermal选项前打勾
f. 手动布线时把DRC选项打开,使用动态布线(Dynamic Route)
2.4.4：布完线后绘制平面层也就是地层和电源层的设置。
2.5 检查检查的项目有间距(Clearance)、连接性(Connectivity)、高速规则(High Speed) 和电源层(Plane),这些项目可以选择Tools->Verify Design进行.如果设置了高速规则,必须检查,否则可以跳过这一项.检查出错误,必须修改布局和布线. 注意: 有些错误可以忽略,例如有些接插件的Outline的一部分放在了板框外,检查间距时会出错;另外每次修改过走线和过孔之后,都要重新覆铜一次.
2.6 复查复查根据“PCB检查表”,内容包括设计规则,层定义、线宽、间距、焊盘、过孔设置; 还要重点复查器件布局的合理性,电源、地线网络的走线,高速时钟网络的走线与屏蔽,去耦电容的摆放和连接等.复查不合格,设计者要修改布局和布线,合格之后,复查者和设计者分别签字.
2.7 设计输出PCB设计可以输出到打印机或输出光绘文件.打印机可以把PCB分层打印,便于设计者和复查者检查;光绘文件交给制板厂家,生产印制板.光绘文件的输出十分重要,关系到这次设计的成败,下面将着重说明输出光绘文件的注意事项.
a. 需要输出的层有布线层(包括顶层、底层、中间布线层)、电源层(包括VCC层和GND 层)、丝印层(包括顶层丝印、底层丝印)、阻焊层(包括顶层阻焊和底层阻焊),另外还要生成钻孔文件(NC Drill)
b. 如果电源层设置为Split/Mixed,那么在Add Document窗口的Document项选择Routing, 并且每次输出光绘文件之前,都要对PCB图使用Pour Manager的Plane Connect进行覆铜;如果设置为CAM Plane,则选择Plane,在设置Layer项的时候,要把Layer25加上,在Layer25 层中选择Pads和Vias
c. 在设备设置窗口(按Device Setup),将Aperture的值改为199
d. 在设置每层的Layer时,将Board Outline选上
e. 设置丝印层的Layer时,不要选择Part Type,选择顶层(底层)和丝印层的Outline、Text、Line
f. 设置阻焊层的Layer时,选择过孔表示过孔上不加阻焊,不选过孔表示家阻焊,视具体情况确定
g. 生成钻孔文件时,使用PowerPCB的缺省设置,不要作任何改动
h. 所有光绘文件输出以后,用CAM350打开并打印,由设计者和复查者根据“PCB检查表”检查
过孔(via)是多层PCB的重要组成部分之一,钻孔的费用通常占PCB制板费用的30到。
