制冷循环系统简介
制冷系统实际循环
h
三、实际制冷过程描述
• • • • • • • • • • • 1-1’吸气管过热 p 1’-a吸气阀节流 a-b制冷剂进入气缸吸热 3 3' b-c先吸热压缩，后放热压缩 c-d制冷剂在排气腔放热 d-e排气阀节流 4 e-2排气管放热冷却 2-3冷凝放热 3-3’液体过冷 3’-4节流过程中，制冷剂降温降压对外吸热增焓 4-1蒸发制冷
P
PK PO 3' 3 tk tgl 4 2 2' 1 tgr to 1'
• 单位体积制冷量 ：qv＝q0 / v1’
• 制冷剂质量流量： MR=Qo / q0
• 制冷剂体积流量: VR=MR*v1’
• 单位理论压缩功 ：w0＝h2－h1’
h
• 单位轴功：we=wo/η = h2’ －h1’——得出h2’值
• 过冷温度tgl： tgl＝tk－（3～5℃） • 压缩机吸气温度tgr：
氨： tgr=t0＋（5～8℃）
氟利昂： tgr≤15℃
2. 在压焓图上确定各状态点，并绘制制冷循环
P
PK PO 3' 3 tk tgl 4 2 2' 1 tgr to 1'
h
3. 进行热力计算
• 单位质量制冷量： q0＝h1－h4
• 蒸发温度t0： (直冷式蒸发器)空气： t0＝t空气2－（8～10℃） (间冷式蒸发器)水或盐水： t0＝t水2－（4～6℃） • 冷凝温度tk：
(风冷式冷凝器)空气： tk＝t空气1＋15℃
(水冷式冷凝器)水： tk＝t平均水温＋（5～7℃） (蒸发式冷凝器) 湿空气:tk＝夏季室外计算湿球温度＋(8～15℃)
• 冷凝负荷 ：

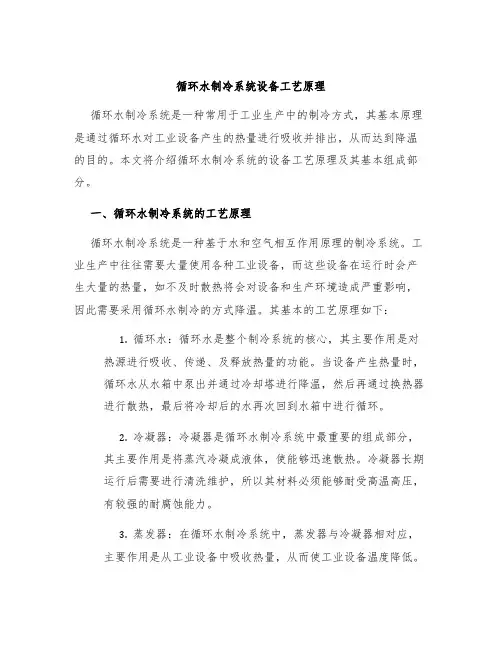

循环水制冷系统设备工艺原理
循环水制冷系统设备工艺原理循环水制冷系统是一种常用于工业生产中的制冷方式，其基本原理是通过循环水对工业设备产生的热量进行吸收并排出，从而达到降温的目的。
本文将介绍循环水制冷系统的设备工艺原理及其基本组成部分。
一、循环水制冷系统的工艺原理循环水制冷系统是一种基于水和空气相互作用原理的制冷系统。
工业生产中往往需要大量使用各种工业设备，而这些设备在运行时会产生大量的热量，如不及时散热将会对设备和生产环境造成严重影响，因此需要采用循环水制冷的方式降温。
其基本的工艺原理如下：1.循环水：循环水是整个制冷系统的核心，其主要作用是对热源进行吸收、传递、及释放热量的功能。
当设备产生热量时，循环水从水箱中泵出并通过冷却塔进行降温，然后再通过换热器进行散热，最后将冷却后的水再次回到水箱中进行循环。
2.冷凝器：冷凝器是循环水制冷系统中最重要的组成部分，其主要作用是将蒸汽冷凝成液体，使能够迅速散热。
冷凝器长期运行后需要进行清洗维护，所以其材料必须能够耐受高温高压，有较强的耐腐蚀能力。
3.蒸发器：在循环水制冷系统中，蒸发器与冷凝器相对应，主要作用是从工业设备中吸收热量，从而使工业设备温度降低。
蒸发器一般采用不锈钢或涂层方式制成，其表面积较大，能够有效地吸收热量。
4.水泵：水泵是循环水制冷系统中最基本的设备，其主要作用是将冷却后的水进行泵送，以保证循环水的正常运行。
水泵的选型要根据循环水的循环率和相应的压差来确定。
5.控制器：循环水制冷系统中的控制器主要负责监控系统的运行情况，并通过反馈信号来控制工业设备的温度，以达到降温的目的。
控制器还可以根据工业设备的需求进行自动控制，实现智能控制降温。
6.冷却塔：冷却塔是循环水制冷系统中的一部分，其主要作用是通过溢流压力头或喷水装置将循环水进行降温。
通过良好的设计，可以使冷却塔在减少热量的同时降低水的流量和浪费。
冷却塔的大小要根据系统的需求来进行设计。
二、循环水制冷系统的组成部分循环水制冷系统主要由以下几部分组成：1.水箱：水箱是循环水制冷系统的起点，循环水从水箱中抽取并通过冷却塔进行降温，再通过换热器和冷凝器进行散热后再次回到水箱中进行循环。

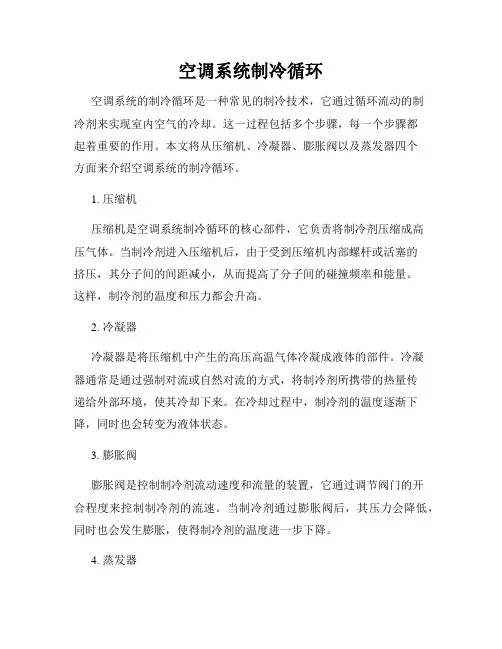

空调系统制冷循环
空调系统制冷循环空调系统的制冷循环是一种常见的制冷技术，它通过循环流动的制冷剂来实现室内空气的冷却。
这一过程包括多个步骤，每一个步骤都起着重要的作用。
本文将从压缩机、冷凝器、膨胀阀以及蒸发器四个方面来介绍空调系统的制冷循环。
1. 压缩机压缩机是空调系统制冷循环的核心部件，它负责将制冷剂压缩成高压气体。
当制冷剂进入压缩机后，由于受到压缩机内部螺杆或活塞的挤压，其分子间的间距减小，从而提高了分子间的碰撞频率和能量。
这样，制冷剂的温度和压力都会升高。
2. 冷凝器冷凝器是将压缩机中产生的高压高温气体冷凝成液体的部件。
冷凝器通常是通过强制对流或自然对流的方式，将制冷剂所携带的热量传递给外部环境，使其冷却下来。
在冷却过程中，制冷剂的温度逐渐下降，同时也会转变为液体状态。
3. 膨胀阀膨胀阀是控制制冷剂流动速度和流量的装置，它通过调节阀门的开合程度来控制制冷剂的流速。
当制冷剂通过膨胀阀后，其压力会降低，同时也会发生膨胀，使得制冷剂的温度进一步下降。
4. 蒸发器蒸发器是制冷循环中吸取室内热量的部件，它通过吸收室内空气的热量来实现室内空气的降温。
当制冷剂进入蒸发器后，由于其低温低压的特性，制冷剂会吸收室内热量而发生汽化，从而使得周围环境的温度下降。
空调系统的制冷循环是一个循环不断进行的过程，通过不断循环流动的制冷剂，实现室内空气的冷却和降温。
整个过程中，压缩机、冷凝器、膨胀阀以及蒸发器的协作非常重要。
压缩机将制冷剂压缩成高压气体，冷凝器将气体冷凝成液体，膨胀阀控制制冷剂的流速，蒸发器吸取室内热量实现降温。
这四个部件相互配合，共同完成空调系统的制冷循环。
总之，空调系统的制冷循环是一个复杂而精密的过程，其中涉及到多个部件的协作和调节。
只有这些部件能够正常运行，并按照正确的顺序进行操作，才能够使空调系统有效地降低室内温度，给人们带来舒适的使用体验。
参考文献：- Doe, N. R. (2004). Understanding air conditioning thermostats. Indoor Air, 14(2), 164-193.- Spitler, J. D., & Fisher, D. E. (2006). A neural-network-based control of a distributed heat pump system. HVAC&R Research, 12(1), 79-96.。

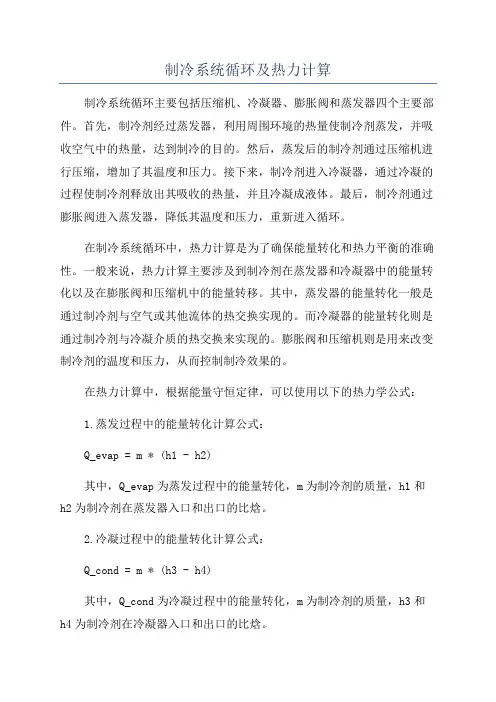

制冷系统循环及热力计算
制冷系统循环及热力计算制冷系统循环主要包括压缩机、冷凝器、膨胀阀和蒸发器四个主要部件。
首先，制冷剂经过蒸发器，利用周围环境的热量使制冷剂蒸发，并吸收空气中的热量，达到制冷的目的。
然后，蒸发后的制冷剂通过压缩机进行压缩，增加了其温度和压力。
接下来，制冷剂进入冷凝器，通过冷凝的过程使制冷剂释放出其吸收的热量，并且冷凝成液体。
最后，制冷剂通过膨胀阀进入蒸发器，降低其温度和压力，重新进入循环。
在制冷系统循环中，热力计算是为了确保能量转化和热力平衡的准确性。
一般来说，热力计算主要涉及到制冷剂在蒸发器和冷凝器中的能量转化以及在膨胀阀和压缩机中的能量转移。
其中，蒸发器的能量转化一般是通过制冷剂与空气或其他流体的热交换实现的。
而冷凝器的能量转化则是通过制冷剂与冷凝介质的热交换来实现的。
膨胀阀和压缩机则是用来改变制冷剂的温度和压力，从而控制制冷效果的。
在热力计算中，根据能量守恒定律，可以使用以下的热力学公式：1.蒸发过程中的能量转化计算公式：Q_evap = m * (h1 - h2)其中，Q_evap为蒸发过程中的能量转化，m为制冷剂的质量，h1和h2为制冷剂在蒸发器入口和出口的比焓。
2.冷凝过程中的能量转化计算公式：Q_cond = m * (h3 - h4)其中，Q_cond为冷凝过程中的能量转化，m为制冷剂的质量，h3和h4为制冷剂在冷凝器入口和出口的比焓。
3.膨胀阀和压缩机的能量转移计算公式：W_expand = m * (h2 - h3)通过以上的热力学计算，可以准确地计算制冷系统循环中各部件的能量转化和热力平衡，保证制冷效果的稳定和可靠性。
在实际应用中，还需要考虑到制冷系统的工作条件、环境温度等因素，对热力计算进行修正和优化，以达到理想的制冷效果。
空调通风制冷系统循环基本示意图.ppt
发
凝
Copyright 2节0流19-2019 Aspos视e液P镜ty Ltd.
蒸发器 （热量交换）
膨胀阀
制冷剂状态变化四部曲
压缩机
气体
冷凝器
ted with A气 体spose.SlEidveaslufaotrio.NnEoTnl3液体y..5 Client Profile 5.2 Cop蒸y发ri器ght 201气9液-混2合019 A膨s胀p阀ose Pty Ltd.
Copyright 2019-2019 Aspose Pty Ltd.
制冷剂温度压力变化四部曲
高温高压
压缩机
冷凝器
ted withCAo低 温 低 压sppyorisgeh.tS2lEi0dv1e低a9s温lu-低f2ao压0tri1o.N9nEAoTsnpl3中温高压yo..s5eCPliteynLt tPdr.ofile 5.2
蒸发器
膨胀阀
二、空气循环原理
• 机组空气循环实物图（包括热风、冷风）
ted •wi入th，冷As被凝p压os缩e.机SlE压idve缩asl成ufao高trio.温NnE高oTn压l3y的..5制C冷lie剂nt气P体ro。file 5.2 • 从路C压流o缩入py机冷rig排凝h出器t 2的。01高在9温冷-2高凝01压器9 制中As冷，po剂由se气 于P体制ty经冷L排剂td气温. 管度
ted wi却th对As象po中se吸.S取lid热e量s f，or向.N环ET境3介.5质C排lie放nt热Pr量of。ile 5.2 Copyright 2019-2019 Aspose Pty Ltd.
一、制冷剂循环原理 二、空气循环原理
一、制冷剂循环原理

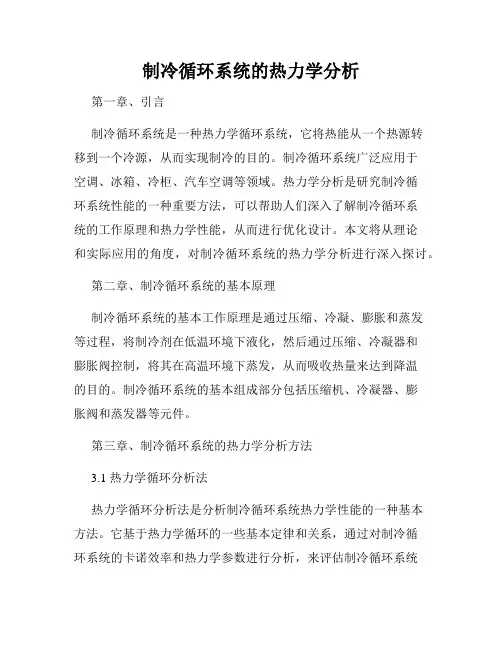

制冷循环系统的热力学分析
制冷循环系统的热力学分析第一章、引言制冷循环系统是一种热力学循环系统，它将热能从一个热源转移到一个冷源，从而实现制冷的目的。
制冷循环系统广泛应用于空调、冰箱、冷柜、汽车空调等领域。
热力学分析是研究制冷循环系统性能的一种重要方法，可以帮助人们深入了解制冷循环系统的工作原理和热力学性能，从而进行优化设计。
本文将从理论和实际应用的角度，对制冷循环系统的热力学分析进行深入探讨。
第二章、制冷循环系统的基本原理制冷循环系统的基本工作原理是通过压缩、冷凝、膨胀和蒸发等过程，将制冷剂在低温环境下液化，然后通过压缩、冷凝器和膨胀阀控制，将其在高温环境下蒸发，从而吸收热量来达到降温的目的。
制冷循环系统的基本组成部分包括压缩机、冷凝器、膨胀阀和蒸发器等元件。
第三章、制冷循环系统的热力学分析方法3.1 热力学循环分析法热力学循环分析法是分析制冷循环系统热力学性能的一种基本方法。
它基于热力学循环的一些基本定律和关系，通过对制冷循环系统的卡诺效率和热力学参数进行分析，来评估制冷循环系统的性能。
该方法可以帮助系统设计者了解制冷系统的理论性能上限，并指导制冷系统的优化设计。
3.2 热力学分析软件模拟法热力学分析软件模拟法是一种基于数值计算方法的热力学分析方法。
它通过建立制冷循环系统的热力学数值模型，然后使用计算机运行模型，模拟制冷循环系统的热力学过程和性能变化，从而对制冷系统的性能进行分析。
该方法具有计算精度高、效率快等优点，并且可以通过不同的输入参数改变模型来研究和分析不同工况下制冷系统的性能。
第四章、制冷循环系统的热力学性能分析4.1 制冷循环系统的热载荷分析热载荷是指一定时间内传递给制冷循环系统的热量。
制冷循环系统的热载荷分析是对制冷系统工作环境温度和制冷需求的分析。
根据热载荷大小的不同，制冷系统的工作状态和性能也会不同，因此热载荷分析是制冷系统热力学性能分析的重要基础。
4.2 制冷循环系统的性能系数分析性能系数是制冷循环系统性能的重要指标之一。
制冷循环工作原理
制冷循环工作原理
制冷循环是一种常用于制冷和空调设备中的运行原理，它通过循环流动的制冷剂来吸收空气中的热量，并将其排放到室外。
制冷循环的工作原理如下：
1. 蒸发器：制冷循环的第一步是将制冷剂注入蒸发器中。
蒸发器通常位于需要冷却的区域内部。
当制冷剂进入蒸发器时，它处于液态，并且通过与周围空气接触，吸收室内的热量。
这个过程将导致制冷剂从液态变为气态。
2. 压缩机：当制冷剂从蒸发器中蒸发后，它以气态进入压缩机。
压缩机起到将制冷剂压缩的作用，使其成为高压高温的气体。
这个过程需要消耗一定的能量。
3. 冷凝器：高压高温的制冷剂接下来进入冷凝器。
冷凝器位于室外，其内部有一些细小的管道或片状散热器。
当制冷剂通过冷凝器时，它与环境的空气进行热交换，并排放掉吸收的热量。
这个过程将导致制冷剂从气态变为液态。
4. 膨胀阀：从冷凝器出来的制冷剂经过膨胀阀的节流作用，降低其压力和温度。
这使得制冷剂能够再次进入蒸发器，并重新开始循环。
通过不断重复上述循环，制冷循环能够从室内吸收热量并排放到室外，从而实现了制冷或空调的效果。
此外，制冷剂在循环过程中经历相态变化，从液态到气态再到液态，这使得系统能
够高效地吸收和释放热量。
制冷循环工作原理的基本原理和组成部分类似于常见的冷冻冷藏设备或汽车空调系统。
制冷循环原理
制冷循环原理
制冷循环原理是通过一系列的过程来实现冷却效果的。
这个循环过程主要涉及到四个基本组件，即压缩机、冷凝器、膨胀阀和蒸发器。
首先，制冷循环开始于压缩机。
压缩机的作用是将低压低温的制冷剂气体抽入并压缩，使其变为高压高温的气体。
通过使用电力或者机械力，压缩机会进行压缩工作。
接下来，高温高压的制冷剂气体会被送入冷凝器。
冷凝器是一个换热器，它通过散热的方式将制冷剂气体中的热量释放出去。
在这个过程中，制冷剂气体会被冷却并转变为高压液体。
冷凝器通常通过外界的冷凝介质（如空气或水）来实现热量的散发。
然后，高压液体制冷剂会通过膨胀阀进入蒸发器。
膨胀阀的作用是将高压液体制冷剂迅速放松，使其在压力下降的同时，温度也随之降低。
在蒸发器中，制冷剂会吸收外界的热量来进行蒸发，从而形成低温低压的蒸汽。
最后，低温低压的制冷剂蒸汽会返回压缩机，开始下一循环。
此时，制冷剂蒸汽再次经过压缩，形成高压气体，以便再次进入冷凝器。
通过不断地循环，制冷循环可以提供持续的冷却效果。
这种原理常被应用于家用空调、冰箱等制冷设备中，以提供舒适的室内环境和保鲜食品的需要。
制冷空调中的制冷循环设计技巧
制冷空调中的制冷循环设计技巧制冷循环是制冷空调系统的核心，它负责将热量从室内移出，实现室内空气的降温。
因此，制冷循环的设计对于空调系统的效率和性能至关重要。
本文将探讨一些制冷循环的设计技巧，帮助你更好地理解和优化制冷空调系统。
首先，一个有效的制冷循环设计必须考虑到系统的能效。
能效是指单位能量输入下制冷剂的制冷量。
为了提高能效，首先要选择合适的制冷剂。
制冷剂的选择应综合考虑其环境影响、安全性、性能以及成本等因素。
目前，常用的制冷剂包括氟利昂类（如R22、R410A等）和氨类（如R717）等。
其次，制冷循环的参数设计也是提高能效的关键。
例如，合理选择蒸发温度和冷凝温度，通过控制制冷剂流量和压缩机工况等方式优化系统效果。
其次，制冷循环的稳定性和可靠性也是设计的重要目标。
在制冷循环中，各个组件的匹配和选型非常重要。
例如，压缩机是制冷循环中最重要的组件之一，其选择应与蒸发器和冷凝器相匹配。
合适的压缩机能够提供足够的制冷剂流量和压力，并在运行过程中保持较低的能量损耗。
此外，选择合适的换热器也对系统的稳定性和效率至关重要。
换热器的设计应注意传热效果和防止制冷剂侧漏的问题。
另外，制冷循环设计中需要考虑的一个重要方面是噪音控制。
在使用空调系统的过程中，噪音是一个常见的问题。
为了减少噪音，可以采取以下几个措施。
首先，选择低噪音的压缩机和风扇。
这些组件使用静音技术，减少震动和噪音产生。
其次，合理安装减震垫和隔音材料，既能够减少震动传输，又能够吸声，提高使用者的舒适度。
此外，设计合理的管道布局和风道设计也能减少噪音和振动的传递。
此外，制冷循环设计还需要考虑到系统的控制性能。
现代空调系统通常采用智能控制技术，以实现温度和湿度的精确控制。
为了提高控制性能，应选用先进的控制器和传感器，并将其合理配置。
控制器能够提供精确的温度调节和快速的系统响应。
传感器则用于检测和反馈系统的工作状态，从而实现自动调节和优化。
此外，合理的控制策略和算法也是控制性能的关键之一，它们能够自动调节系统的运行状态，提高能效和舒适性。
密闭制冷循环
密闭制冷循环是一种制冷循环方式，具有以下特点：
•温度控制范围宽，可达-80℃~200℃。
•预冷系统、制冷系统、加热系统可联合使用。
•可快速加热或冷却，降温速率快，可强制快速降温。
•全封闭循环系统，高温时导热流体不易挥发和氧化，低温下不易受环境条件影响，可延长导热流体的使用寿命。
•制冷换热器采用全钎焊板式换热器，占用空间小，换热效率高。
•具有液位显示功能，可实时监控液位，避免缺少载热流体。
•具有超温保护、漏电保护、过电流保护等多种保护功能，可充分保证使用者及设备安全。
此外，根据客户需求，密闭制冷循环还可提供风冷和水冷两种预冷方式的机型。
第7章制冷循环
尚未根本解决，进一步的研究工作仍在进行中。
HCFC22的替代
研究目标： 具有良好的环境性）CO2（蒸气压缩式，冷却过程在超临界区） （2）空气（气体压缩式） 其他
7-5 其他制冷方式简介
一、流程及图示
忽略工质流动过程
的耗散，将循环简化 为由以下过程组成的 内可逆循环：
1-2：定熵压缩；
2-3：定压放热；
3-4：定熵膨胀；
4-1：定压吸热。
1 2 定熵压缩 2 3 定压放热 3 4 定熵膨胀 4 1 定压吸热
二、制冷系数
比冷量
q h h c (T T )
2
1
4
p1
4
比放热量 q1 h2 h3 cp (T2 T3 )
二、制冷剂发展的历史
1830—1930，NH3, Air, CO2, HC, SO2
1930—1990，CFCs&HCFCs (如：冰 箱CFC-12, 空调HCFC-22)
1990—，不破坏臭氧层的环保制冷剂 HFCs? HCs?
天然（自然）工质
大气臭氧层
臭氧空洞
1985年第一次在南 极上空发现臭氧空 洞，面积近1000万 平方公里。近年观 测发现面积已达到 原来的3倍，南半球 的很多城市已笼罩 其中。
•
•
Q0 V qv
二、理论循环的特点
1、节流阀代替膨胀机， 造成节流损失
w1=h3-h4’ 为什么？
液体膨胀机制作困难， 回收的功很少，不合算； 节流（膨胀）阀制作容 易，系统控制方便。
二、理论循环的特点
2、干压缩代替式压缩，造 成过热损失。 为什么不采用1’-2’ 的定 熵压缩过程？
理想溴化锂吸收式制冷循环的热力系数
理想溴化锂吸收式制冷循环的热力系数一、理想溴化锂吸收式制冷循环简介在热力系统中，溴化锂吸收式制冷循环是一种常见的制冷方式。
该循环通过利用热力学原理，将热能转化为制冷效果，从而实现空调、冷藏等制冷目的。
其中，热力系数是评价循环效率的重要参数之一。
二、理想溴化锂吸收式制冷循环的热力系数定义热力系数（COP，Coefficient of Performance）是用来衡量制冷系统效率的指标。
对于理想溴化锂吸收式制冷循环来说，热力系数可以通过制冷量和所需输入的热量之比来定义。
在实际应用中，热力系数的高低直接影响着制冷系统的节能性能。
三、理想溴化锂吸收式制冷循环的热力系数计算1. 理想溴化锂吸收式制冷循环通过吸收、压缩、凝聚和膨胀等过程完成制冷循环，其热力系数可以通过以下公式计算：COP = 制冷量÷ 所需输入的热量其中，制冷量可以通过制冷剂在蒸发器中的热量吸收来计算，而所需输入的热量则取决于循环中的热源。
2. 在实际应用中，我们需要考虑制冷系统在不同工况下的热力系数，以便更准确地评估其性能。
此时，可以考虑制冷量、电功率和制冷剂的流量等因素，综合计算热力系数，以更全面地评价制冷系统的效率。
四、理想溴化锂吸收式制冷循环的热力系数影响因素1. 温度差异：制冷系统的温度差异将直接影响制冷循环的效率和热力系数。
温差越大，系统的制冷效果越显著，热力系数也相应提高。
2. 设备性能：制冷系统中的压缩机、蒸发器和冷凝器等设备的性能将对热力系数产生显著影响。
设备性能的提升可以有效改善制冷系统的效率和节能性能。
3. 制冷剂的选择：不同的制冷剂具有不同的性能特点，在理想溴化锂吸收式制冷循环中，正确选择制冷剂将直接影响系统的热力系数。
五、对理想溴化锂吸收式制冷循环的热力系数的个人理解理想溴化锂吸收式制冷循环的热力系数在制冷系统中起着至关重要的作用。
通过深入了解和评估热力系数，我们可以更加全面地把握制冷系统的工作原理和性能特点，进而优化制冷系统的设计和运行方式，实现更高效和节能的制冷效果。
空调系统制冷循环
空调系统制冷循环空调系统是现代生活中不可或缺的设备之一，尤其是在夏季，它可以有效地为我们提供凉爽的环境。
而空调系统的制冷循环是实现这一功能的关键。
本文将深入探讨空调系统的制冷循环原理及其工作过程，帮助读者更好地了解空调系统的运行机制。
一、制冷循环原理空调系统的制冷循环基于物质的三相循环原理，通过反复的蒸发和冷凝过程，将室内的热量转移至室外，从而达到降温的目的。
制冷循环主要由四个组件组成：压缩机、冷凝器、膨胀阀和蒸发器。
1. 压缩机压缩机是制冷循环的核心组件，其主要功能是将低压低温的制冷剂气体吸入，并对其进行压缩，提高其压力和温度。
通过压缩，制冷剂气体的温度会明显升高，从而为后续的冷凝过程做准备。
2. 冷凝器冷凝器位于压缩机的后方，其作用是将高温高压的制冷剂气体通过散热器散发到室外环境中，并将其冷却成高压液体。
在冷凝过程中，制冷剂释放热量，从而将室内的热量转移到室外。
3. 膨胀阀膨胀阀位于冷凝器和蒸发器之间，起到限制制冷剂流量的作用。
当高压液体通过膨胀阀进入蒸发器时，由于压力的突然降低，制冷剂液体会迅速蒸发，吸收室内热量，达到降温的效果。
4. 蒸发器蒸发器是制冷循环的最后一个组件，其主要功能是将制冷剂液体蒸发成制冷剂气体，并通过风扇将热空气吹入室内，进一步加速蒸发的过程。
在蒸发过程中，制冷剂会吸收大量的热量，从而使室内温度降低。
二、制冷循环工作过程在了解了制冷循环的原理之后，我们来看一下空调系统的制冷循环工作过程。
1. 压缩过程首先，制冷剂从蒸发器中蒸发成气体，并被压缩机吸入。
在压缩机内，制冷剂气体被压缩成高温高压气体，并通过管道输送到冷凝器中。
2. 冷凝过程高温高压的制冷剂气体进入冷凝器后，通过与外部环境的接触，释放热量，冷凝成高压液体。
3. 膨胀过程高压液体经过膨胀阀进入蒸发器，压力突然降低，液体迅速蒸发，并吸收室内热量。
4. 蒸发过程制冷剂蒸发成气体后，通过风扇将室内热空气吹入蒸发器，进一步促进蒸发的过程。
电冰箱制冷系统
02 电冰箱制冷系统部件
压缩机
压缩机是制冷系统的核心部件，通过 压缩制冷剂，将低温低压的制冷剂气 体压缩成高温高压的气体，为制冷循 环提供动力。
压缩机的性能参数包括排气量、功率、 能效比等，这些参数决定了电冰箱的 制冷能力和效率。
压缩机类型主要有活塞式、旋转式和 涡旋式等，根据电冰箱的型号和性能 要求选择合适的压缩机类型。
。
蒸发器的维护保养包括定期清 理和除霜，保持其良好的传热
效果和使用寿命。
03 电冰箱制冷系统的工作流 程
制冷剂循环
制冷剂在蒸发器中吸收热量， 由液态变为气态，然后经过压 缩机压缩成高温高压气体。
高温高压的制冷剂气体进入冷 凝器，通过散热风扇向外界环 境散热，制冷剂由气态变为液 态。
经过节流装置，制冷剂由高压 变为低压，再次进入蒸发器， 完成循环。
蒸发器
蒸发器是制冷系统的另一个关键 部分，它使液态制冷剂蒸发成气
态，吸收热量并降低温度。
制冷原理简介
制冷循环
制冷循环由四个主要过程组成，包括 压缩、冷凝、膨胀和蒸发。制冷剂在 封闭系统中循环，不断改变状态以吸 收和释放热量。
热力学原理
制冷系统的运行基于热力学原理，如 热传导、热对流和热辐射。通过这些 原理，制冷剂将热量从冰箱内部传递 到外部，从而实现冷却效果。
绝热材料可以有效减少冷量损失，提 高电冰箱的保温性能，进一步降低能 耗。
新型制冷技术介绍
01
02
03
变频技术
变频技术可以根据电冰箱 的实际需求调节压缩机转 速，实现精确控温，降低 能耗和噪音。
自然冷源利用技术
利用自然冷源如地下水、 空气等作为冷却介质，可 以减少对电力资源的依赖， 降低能耗。
水冷制冷机的工作原理
水冷制冷机是一种利用水作为冷却介质来完成制冷循环的制冷设备。
其工作原理主要涉及蒸发、冷凝、膨胀和压缩等基本制冷循环步骤，通常采用蒸发器、冷凝器、膨胀阀和压缩机等关键组件。
以下是水冷制冷机的基本工作原理：
1. 压缩（Compression）：制冷循环的第一步是将低温、低压的蒸汽吸入压缩机。
在压缩机内，蒸汽被压缩成高温、高压的气体。
这一步的目的是提高蒸汽的温度和压力，使其能够在后续步骤中释放热量。
2. 冷凝（Condensation）：高温、高压的气体接着通过冷凝器，与外部的冷却介质（通常是水）进行热交换。
在这个过程中，气体释放热量，发生冷凝，从而转变为高压液体。
冷凝过程使气体从高温状态转变为较低温度的液体。
3. 膨胀（Expansion）：高压液体通过膨胀阀（节流阀）进入蒸发器，压力急剧下降，液体膨胀成低压、低温的蒸汽。
这一步导致了制冷剂的蒸发，吸收周围的热量。
4. 蒸发（Evaporation）：低温、低压的蒸汽通过蒸发器，与要冷却的物体或空气进行热交换。
在这一步中，制冷剂吸收热量，导致其再次变为低温、低压的蒸汽。
这个过程完成了整个制冷循环。
这个制冷循环会持续运行，通过不断循环的压缩、冷凝、膨胀和蒸发过程，使制冷剂不断地吸收、传递和释放热量，从而实现冷却效果。
水冷制冷机在这个过程中通过水来帮助冷凝，以保持系统的稳定性和效率。
制冷循环系统原理
制冷循环系统原理
制冷循环系统是一种基于热力学原理的系统，用于从低温源吸收热量，然后将热量传递到高温源，以实现制冷目的。
该系统主要由以下几个组成部分构成：压缩机、冷凝器、蒸发器和节流阀。
首先，制冷循环系统中的压缩机起到将低温低压的制冷剂压缩为高温高压的作用，使其温度和压力升高。
这样可以增加制冷剂的焓值，使其能够在冷凝器中释放热量。
其次，冷凝器是制冷循环系统中的热交换器，用来传递热量。
在冷凝器中，高温高压的制冷剂通过与外界介质（例如空气或水）接触，释放热量，同时自身温度下降。
这样，制冷剂便从气态变为液态，热量也被传递到外界介质中。
接着，液态的制冷剂进入蒸发器，经过节流阀进一步降低压力和温度。
在蒸发器中，制冷剂吸收外界的热量，使其温度升高并从液态变为气态。
这样，低温源（例如制冷箱）中的热量便被吸收，实现了制冷效果。
最后，气态的制冷剂再次进入压缩机，重新开始循环。
整个循环过程中，制冷剂不断在压缩机、冷凝器、蒸发器和节流阀之间循环流动，不断吸收和释放热量，实现制冷效果。
制冷循环系统的原理基于热力学的工作原理，通过控制压力和温度的变化，使制冷剂在不同部分吸热和放热，从而实现对空
间或物体的制冷。
这种制冷原理被广泛应用于家用空调、冷藏库、制冷车辆等各个领域中。
基于电冰箱的双循环制冷系统
系统构成和工作原理
• 系统构成：双循环制冷系统主要由两个独立的循环系统组成：冷冻循环系统和冷却循环系统。冷冻循环系统主 要负责制冷，冷却循环系统则负责保温。此外，双循环制冷系统还包括压缩机、冷凝器、蒸发器和其他辅助部 件。
• 工作原理：双循环制冷系统的工作原理是，通过两个独立循环系统的配合，实现制冷和保温功能。在制冷过程 中，冷冻循环系统的压缩机工作，将制冷剂压缩成高温高压的气态，然后进入冷凝器进行冷却，变成中温高压 的液态制冷剂，最后经过膨胀阀降压降温后，进入蒸发器进行蒸发吸热，实现制冷效果。同时，冷却循环系统 通过另一个压缩机工作，将冷却剂压缩成高温高压的气态，然后进入冷凝器进行冷却，变成中温高压的液态冷 却剂，最后经过膨胀阀降压降温后，进入蒸发器进行蒸发吸热，实现保温效果。
02
根据系统的制冷循环效率计算制冷剂充注量，以实现最佳的能
效比。
根据系统的运行环境和使用要求计算制冷剂充注量，以确保系
03
统的稳定性和可靠性。
03 控制系统设计
控制逻辑设计
温度控制
通过温度传感器检测冰箱内部温度，将温度信号转换为电信号，传输到控制器。控制器根 据预设的温度与实测温度进行比较，输出控制信号，调节制冷剂流量，实现冰箱内部温度 的自动控制。
率。
优化冷凝器设计
改进冷凝器结构，提高散热效率 ，降低压缩机负荷。
制冷剂管道优化
合理设计制冷剂管道走向和布局 ，减小管道阻力，提高制冷剂循
环速度。
控制系统改进方案
智能控制系统
引入智能温度控制系统，实现精准控温，提高冷藏和 冷冻效果。
快速冷冻与解冻控制
开发快速冷冻和解冻控制策略，缩短食物从冷冻到解 冻的时间，提高食品保存效果。
性能比较
