TKZM智能脉冲控制器
(精选文档)脉冲除尘器说明书gao
欢迎惠购！祝贺您选购LNGM 脉冲布筒除尘器。
本款除尘器既可满足环保的需要，又可用于物料的分级。
使用前请认真通读本使用说明书，熟悉本款袋式除尘器的安全事项、各项性能、安装、操作要求等，以便使您能够熟练操作使用本机器，为您创造更大的效益。
重要说明文件本使用说明书是专为贵公司负责操作和管理江苏牧羊集团设备的工作人员编写的。
因此务必请将这些文件传达给这些人员，这一点十分重要。
本使用说明书内容及产品规格如有更改，恕不另行通知。
江苏牧羊集团保留对包含在本使用说明书中的产品规格和内容做出更改的权利。
收货措施机器一运到，就应立即进行外观检查，如确认有运输损伤，则可根据供货合同采取必要的索赔步骤。
修理费用应由有关的风险承担者支付。
存放那些不可能立即在预定地点安装的机器设备须以原包装形式存放在避风雨和免受其它外部侵害的地方。
贮存的损失只能按供货合同约定的原则处理。
安装江苏牧羊集团的机器和机器零件只允许由受过专门训练的技术人员按照随机提供的各种安装规范进行安装。
结构形式若所提供的文件资料中介绍了数种结构形式，则只有供货合同中规定的那种结构形式的有关资料是有效的。
交货前，我们保留改进的权利。
开机与调试开机和调试工作只能由经过培训的专门人员来进行。
首次开机之前，操作人员须熟悉我们提供的文件中所有的说明和操作规程。
首次开机前务必按规定加注润滑油，如加注变速器油等。
事故防范必须仔细学习和严格遵守我们提供的文件中有关事故防范的规定。
江苏牧羊集团力求按最新的国家安全标准制造机器设备。
用户须在我们制造工作开始前将当地的安全规定告重要说明诉我们。
为此而发生的额外费用须由用户自己承担。
保养、清洁工作保养工作只能由有专业人员来进行，他们事先应熟悉我们所提供的文件中的规定。
这些规定有利于保持机器设备的完好，减少磨损，延长使用寿命！清洁工作须根据法律规定以及我们提供的文件中的说明来进行。
版权江苏牧羊集团保留本资料及资料所介绍的内容的版权。
TKZM智能脉冲控制器
TKZM智能脉冲控制器正文：一：概述：TKZM智能脉冲控制器是一种高性能的控制设备，旨在实现智能化的脉冲控制操作。
本文档旨在详细介绍TKZM智能脉冲控制器的功能、特点、使用方法及注意事项，以便用户能够正确、高效地使用该设备。
二：功能：1. 脉冲控制：TKZM智能脉冲控制器具有精确的脉冲控制能力，可通过设定参数实现脉冲的频率、宽度和幅值的调节。
2. 多通道控制：支持多通道的控制，用户可通过设置不同通道的参数，实现多种脉冲控制方案。
3. 脉冲模式切换：支持不同的脉冲模式切换，包括单脉冲模式、连续脉冲模式、定时脉冲模式等，满足用户不同的控制需求。
4. 远程控制：支持通过远程接口进行控制，实现远程操作和监控。
5. 可编程控制：支持用户自定义脉冲控制方案，可根据实际应用需求编写控制程序，实现自动化控制操作。
三：特点：1. 高精度：TKZM智能脉冲控制器采用先进的控制算法和高性能硬件设计，具有高精度的控制能力，保证脉冲控制的稳定性和精确性。
2. 灵活性：支持多种参数设置和控制模式选择，满足不同应用场景的需求。
3. 可靠性：采用优质的元器件和严格的生产工艺，具有较高的可靠性和稳定性。
4. 易操作性：用户界面简洁直观，操作方便快捷，适合不同使用人群的操作习惯。
四：使用方法：1. 连接设备：将TKZM智能脉冲控制器与待控制的设备连接，确保连接正确可靠。
2. 设置参数：根据实际需求，在设备上设置脉冲的频率、宽度和幅值等参数。
3. 选择控制模式：根据实际需求，选择合适的脉冲控制模式，如单脉冲模式、连续脉冲模式或定时脉冲模式。
4. 启动控制：确认设置无误后，启动控制，TKZM智能脉冲控制器将开始输出相应的脉冲信号。
5. 监测和调整：根据实际效果，监测脉冲输出情况，如有需要可进行调整参数或切换控制模式。
五：注意事项：1. 请按照设备说明书中的要求正确安装和使用TKZM智能脉冲控制器。
2. 在操作设备时，请务必确保操作环境安全可靠，避免发生意外事故。

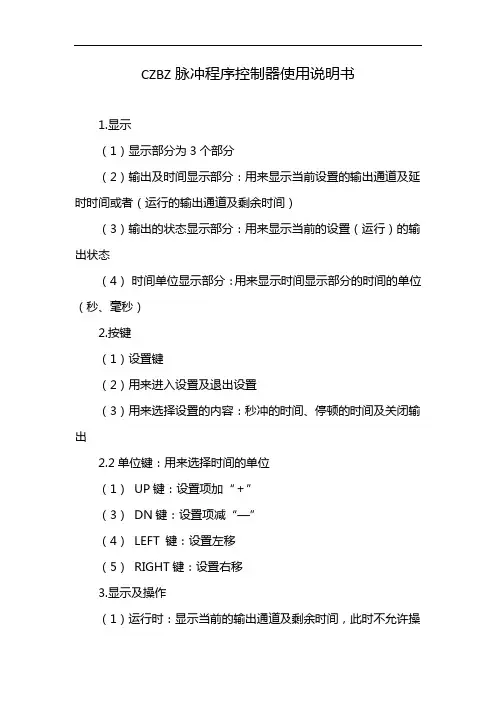

CZBZ脉冲程序控制器使用说明书
CZBZ脉冲程序控制器使用说明书
1.显示
（1）显示部分为3个部分
（2）输出及时间显示部分：用来显示当前设置的输出通道及延时时间或者（运行的输出通道及剩余时间）
（3）输出的状态显示部分：用来显示当前的设置（运行）的输出状态
（4）时间单位显示部分：用来显示时间显示部分的时间的单位（秒、毫秒）
2.按键
（1）设置键
（2）用来进入设置及退出设置
（3）用来选择设置的内容：秒冲的时间、停顿的时间及关闭输出
2.2单位键：用来选择时间的单位
（1）UP键：设置项加“＋”
（3）DN键：设置项减“—”
（4）LEFT 键：设置左移
（5）RIGHT键：设置右移
3.显示及操作
（1）运行时：显示当前的输出通道及剩余时间，此时不允许操
作按键
（2）停止时：显示“—”“—”“—”“—”
（3）按UP键：向上查询每个输出的设置（输出通道及时间）（4）按DN键：向下查询每个输出的设置（输出通道及时间）（5）设置键：按下此键8秒，进入设置（输出通道显示闪烁）（6）单位键：调整开、关时间的单位，最佳开时间为500ms，关时间为30s
（7）LEFT：移位移到输出或时间状态
（8）RIGHT：移位移到输出或时间状态。
敏察技术有限公司的MINITACTORTM电磁遥控器说明书
| P115MINITACTOR TMFeatures• UL508 Recognized and load break rated for 1000vdc systems• Hermetically sealed contactor: ensures make/break switching up to1200Vdc• Best option for: NEC 690.11 and 690.12 DC arc fault interrupting andrapid shutdown requirements• Small, lightweight and cost effective patented design• Perfect choice for 600Vdc and 1000Vdc photovoltaic/battery systemsSPECIFICATIONSSpecificationsContact ArrangementCOIL RATINGS @ 25°C 2POWER SWITCHING CURRENT CARRY RATINGSCURRENT CARRY vs TIME DC RESISTIVE CLOSING CYCLE ESTIMATESORDERING OPTIONSExample : P115BDADIMENSIONSCoil Terminals:Power Terminals:MountingM4 or 8-32 ScrewsTorque 1.3-1.7Nm [12-15in-lb]Case MaterialThermoplastic Polyester Resin Power Connection M4 StudsTorque 1.3-1.7Nm [12-15in-lb] max Coil Termination M3 StudsTorque 0.5Nm [5in-lb] maxAll dimensions are +/- 0.5mmPage 4CONTACT USSensata Technologies, Inc. (“Sensata”) data sheets are solely intended to assist designers (“Buyers”) who are developing systems that incorporate Sensata products (also referred to herein as “components”). Buyer understands and agrees that Buyer remains responsible for using its independent analysis, evaluation and judgment in designing Buyer’s systems and products. Sensata data sheets have been created using standard laboratory conditions and engineering practices. Sensata has not conducted any testing other than that specifically described in the published documentation for a particular data sheet. Sensata may make corrections, enhancements, improvements and other changes to its data sheets or components without notice.Buyers are authorized to use Sensata data sheets with the Sensata component(s) identified in each particular data sheet. HOWEVER, NO OTHER LICENSE, EXPRESS OR IMPLIED, BY ESTOPPEL OR OTHERWISE TO ANY OTHER SENSATA INTELLECTUAL PROPERTY RIGHT, AND NO LICENSE TO ANY THIRD PARTY TECHNOLOGY OR INTELLECTUAL PROPERTY RIGHT, IS GRANTED HEREIN. SENSATA DATA SHEETS ARE PROVIDED “AS IS”. SENSATA MAKES NO WARRANTIES OR REPRESENTATIONS WITH REGARD TO THE DATA SHEETS OR USE OF THE DATA SHEETS, EXPRESS, IMPLIED OR STATUTORY, INCLUDING ACCURACY OR COMPLETENESS. SENSATA DISCLAIMS ANY WARRANTY OF TITLE AND ANY IMPLIED WARRANTIES OF MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE, QUIET ENJOYMENT, QUIET POSSESSION, AND NON-INFRINGEMENT OF ANY THIRD PARTY INTELLECTUAL PROPERTY RIGHTS WITH REGARD TO SENSATA DATA SHEETS OR USE THEREOF.All products are sold subject to Sensata’s terms and conditions of sale supplied at SENSATA ASSUMES NO LIABILITY FOR APPLICATIONS ASSISTANCE OR THE DESIGN OF BUYERS’ PRODUCTS. BUYER ACKNOWLEDGES AND AGREES THAT IT IS SOLELY RESPONSIBLE FOR COMPLIANCE WITH ALL LEGAL, REGULATORY AND SAFETY-RELATED REQUIREMENTS CONCERNING ITS PRODUCTS, Americas+1 (805) 684-8401*******************WARNINGSRISK OF MATERIAL DAMAGE AND HOT ENCLOSURE• The product’s side panels may be hot, allow the product to cool before touching • Follow proper mounting instructions including torque values • Do not allow liquids or foreign objects to enter this productFailure to follow these instructions can result in serious injury, or equipment damage.HAZARD OF ELECTRIC SHOCK, EXPLOSION OR ARC FLASH• Disconnect all power before installing or working with this equipment • Verify all connections and replace all covers before turning on powerFailure to follow these instructions will result in death or serious injury.• Electrical life rating is based on resistive load with 27μH maximum inductance in circuit. Because your application may be different, we suggest you test the contactor in your circuit to verify life is as required.• Contactor is bi-directional and therefore can carry, make, and break current in both directions.• Contactor is not sensitive to direction of installation and can be mounted in any position or axis.APPLICATION NOTESGENERAL NOTES1. Temperature range refers to ambient conditions. Terminal temperature can exceed listed values.2. Contactor is operated by a coil that changes resistance with temperature. Since pick-up current, coil current and coil power are specified at nom-inal voltage, they will be lower than indicated at temperatures above 25°C and higher than indicated at temperatures below 25°C. Similarly, pick-up and drop-out voltages will be higher than indicated at temperatures above 25°C and lower than indicated at temperatures below 25°C.。
可编程脉冲控制仪工作原理
可编程脉冲控制仪工作原理哎呀，说起这可编程脉冲控制仪啊，我就想起上个月在工厂里捣鼓它的那些日子，简直就像是在跟一个超级智能的小伙伴打交道，既神奇又好玩！记得那天，阳光明媚，鸟儿在窗外叽叽喳喳地叫着，而我呢，正被领导安排了一个任务——学习并操作这个传说中的可编程脉冲控制仪。
说实话，一开始我根本不知道这是个啥玩意儿，心里直嘀咕：“脉冲？控制仪？这名字听起来就挺高大上的，我能搞定吗？”不过呢，咱这人吧，就喜欢挑战自我，越是看起来难搞的东西，我越是想把它弄清楚。
于是，我硬着头皮，一头扎进了这个“脉冲世界”。
首先，我得说说这个控制仪的长相。
它啊，长得跟个小电脑似的，外壳是金属做的，看起来坚固耐用。
上面布满了各种按钮、指示灯和显示屏，让人一看就眼花缭乱。
不过呢，经过仔细研究，我发现其实它挺有规律的，每个按钮和指示灯都有它特定的功能。
然后，我就开始学习它的工作原理了。
原来啊，这个可编程脉冲控制仪就像是一个超级指挥官，它负责发出脉冲信号，这些信号就像是它的命令，能够控制各种执行元件，比如电机、气缸、电磁阀之类的。
而这些执行元件呢，就像是它的小兵，接收到命令后就会乖乖地按照指令行动。
脉冲信号是怎么来的呢？原来啊，控制仪里面有一个超级聪明的家伙——中央处理器（CPU）。
它就像是一个大脑，负责接收指令、存储数据，并发出脉冲信号。
而这些脉冲信号的频率和占空比，就是可以控制执行元件动作的关键。
举个例子来说吧，如果我想让电机转得快一点，我就可以通过编程，让控制仪发出频率更高的脉冲信号。
这样一来，电机接收到信号后，就会加快转速，嗖嗖地转个不停。
同样的道理，如果我想让气缸动作得更有规律，或者让电磁阀开关得更频繁，我也可以通过调整脉冲信号的参数来实现。
在学习的过程中，我还发现了一个特别好玩的事情。
那就是控制仪的显示屏上，可以实时显示各种参数和状态。
比如脉冲宽度、脉冲间隔、输出电流、输出电压之类的。
每次我看到这些数字在屏幕上跳动，我就感觉自己像是在跟一个超级智能的小伙伴在聊天。
脉冲控制仪使用说明
广泛应用于窑炉，水泥立窑、矿山等行业的除尘清灰系统中。
4、控制仪参数
根据除尘器清灰要求设定脉冲控制仪的脉冲宽度、脉冲间隔、周期间隔、输出路数的参数值使除尘器运行阻力保持在设定范围之内。主要参数如下：
脉冲宽度：控制仪每次输出一路驱动电压，驱动电压持续的时间；
脉冲控制仪上的输出指示二极管依次显示每路驱动电压的输出状态，使控制仪输出状态直观清晰；
数码管显示区显示每个参数运行的计时时间和在参数设定时显示参数设定值；
脉冲控制仪器件采用集成电路提高了产品的稳定性和可靠性；
脉冲控制仪采用全密封塑料外壳，外形美观，防尘性能好；接线位置、脉冲控制仪安装孔位置设计合理，便于现场接线安装使用。
6、若所有的电磁阀不动作，请检查阀公共端是否接触良好；
7、控制仪上电后Байду номын сангаас数码管显示或按键不正常，可能MCU电路损坏,请立即联系我们的售后人员；
八、售后服务
产品整机保修一年，一年后免工时费维修。
3、特点及应用
脉冲控制仪采用工业级芯片作为控制核心；
在印刷线路板上有明显的设置标志，可方便的进行控制仪的清灰参数设置；
控制仪输出侧设有各个输出点的工作指示，可快速判断输出点的状态；
各输出端输出控制电磁脉冲阀的开启，喷吹压缩空气清灰，同时有发光二极管显示喷吹顺序。除尘器清灰时，一边过滤一边喷吹清灰，脉冲控制仪按设定的脉冲宽度和脉冲间隔输出电信号控制脉冲阀逐个喷吹清灰。
4、数码显示:控制仪运行时，显示的是脉冲宽度、脉冲间隔或周期间隔的剩余时间；停止运行时，显示“----”；参数设置时，显示当前参数的设置值。
5、最大输出路数：控制仪最大路数设置通过设置“输出路数”参数设定。
脉冲控制器工作原理
脉冲控制器工作原理脉冲控制器是一种常见的控制装置，广泛应用于电子和自动化领域。
它的主要作用是根据输入信号的特征，通过产生脉冲信号来控制其他设备或系统的运行。
脉冲控制器工作原理的了解对于理解和应用脉冲控制器至关重要。
脉冲控制器的工作原理可以分为三个主要步骤：输入信号检测、脉冲信号生成和输出控制。
首先，脉冲控制器会检测输入信号的特征，例如电压或电流的变化。
这可以通过传感器或其他输入设备来实现。
检测到的输入信号将被传递给下一步骤。
接下来，脉冲控制器根据输入信号的特征生成脉冲信号。
脉冲信号的特征包括频率、幅值和宽度等。
脉冲信号的生成通常通过计时电路或其他逻辑电路完成。
脉冲信号的生成过程是根据预设条件和算法进行的，以确保生成的脉冲信号与输入信号的特征相匹配。
脉冲控制器将生成的脉冲信号用于输出控制。
输出控制可以是控制其他设备或系统的开关操作，也可以是控制其他信号的产生或传输。
输出控制通常通过驱动电路或其他输出设备来实现。
脉冲信号的特征将决定输出控制的方式和效果。
脉冲控制器的工作原理可以通过以下示例更好地理解。
假设我们有一个温度控制系统，需要根据输入信号的温度变化来控制加热器的开关。
首先，脉冲控制器会检测输入信号，即温度传感器输出的电压信号。
然后，根据预设的算法，脉冲控制器将生成脉冲信号，其频率和宽度将与温度变化的幅度成比例。
最后，脉冲信号将被传递给驱动电路，驱动电路将控制加热器的开关操作，以维持所需的温度。
脉冲控制器的工作原理可以应用于各种领域和应用中。
例如，它可以用于电机控制、光电传感器、通信设备等。
在电机控制中，脉冲控制器可以通过调整脉冲信号的频率和宽度来控制电机的转速和方向。
在光电传感器中，脉冲控制器可以通过检测光照强度的变化来生成脉冲信号，以实现物体的检测和计数。
在通信设备中，脉冲控制器可以用于调制和解调信号，以实现数据的传输和接收。
脉冲控制器是一种根据输入信号的特征生成脉冲信号，并将其用于控制其他设备或系统的工作的装置。
TKZM智能脉冲控制器
TKZM 系列智能脉冲控制
使 用 说 明 书
无锡清风环保科技有减”键实现，按“移 位”键光标移动，某位光标闪烁时可按“加”键、“减”键进行修改。
★参数修改完成后，按“工作’或不按任一键 30 秒后，控制器进 行自动存储参数并回到工作状态。
例如总的循环时间为 1 小
t0
总时间 1～99 时 59 分
时·分
时，则设为“t0 01.00”
××·×× 脉冲间隔
例如间隔时间为 1 分钟，则
t1
1～99 时 59 分
分·秒
时间
设为“t1 01.00”
××·×× 脉冲
t2
秒·0.01 秒 导通时间
例如脉冲阀导通时间为 0.5 秒，则设为“t2 00.50”
数码显示 代号 数值
参数名称 数值范围
说明
PR ×××× 参数锁
0808 其它值
无禁锁 禁锁
DS ×××× 总路数
1～20
例如总路数 20 路,则设为 “ds0020”
例如循环次数为 3 次，则设
dN ×××× 循环次数
1～99
为“dn0003” 注：当选择“0”则表明无
循环次数为连续显示
××·××
★控制参数设定好后．断电将永远保存。 ★循环间隔时间＝ ④参数出错状态 为了提高控制器的适应性，进行了容错设计，当参数设定不合理 时，数码显示“—：————”提醒用户，用户可进入参数设定状态， 仔细进行参数检查并重新设定。 参数不合理可分以下几类： a．“err-1”：总路数不在 l～20 范围内。 b．“err-2”：循环次数不在 1～99 范围内。 C．“err-3”：时间设置不合理，应保证“t1×ds×dn＜to”。
TKZM说明书
TKZM-20控制仪说明书TKZM-20型脉冲控制仪采用CMOS集成电路，功能稳定，可靠性高，功耗低，抗干扰能力强，维修方便等优点，适用于脉冲袋式除尘设备。
TKZM型脉冲控制仪是一种挂式装置的控制仪，其控制电路均采用AL-8型原理。
一、技术性能1、受控脉冲电磁阀路数（门数）：1 ~ 20门（可调）2、输出电压： DC 24V3、脉冲间隔：2 ~ 60秒(可调)4、脉冲宽度：0.02 ~ 0.12秒(可调)5、输入电压：AC 220V ± 10% 50HZ6、使用环境：-20℃~+50℃;空气的相对湿度不超过85%;无严重的腐蚀气体和导电尘埃;无剧烈震动或冲击二、使用方法开启电源开关，电源指示灯发光，数码管依次显示相应的数字，调整脉冲间隔（间隔）和脉冲宽度（脉宽）电位器，使除尘器处于最佳工作状态，顺时针方向调节，间隔和宽度的时间增加，反之减少。
数码管前后两个数字之间的间隔时间为脉冲间隔；脉冲宽度发光管亮的越久，脉冲宽度越宽。
并含有复吹功能。
1．面板中央设有拨盘开关，该控制仪有两片数字拨盘，可选择在1门~20门所用电磁阀门数，由用户设定。
2．复吹开关。
当某一门数的电磁阀需要重复工作时，可以使用复吹，此时，数码管将重复显示该门数字。
请注意！不要在门数转换的瞬时拨动开关。
三、电磁阀接线方法将输出端子插到控制仪侧面，锁紧弹簧卡圈。
注意观察端子排上有1根黑线，20根其余颜色的导线。
黑色线为各电磁阀的公共端，导线1#，2#，3#……20#依次接电磁阀的另一端。
（1）首先，从每个电磁阀中各取出一根线，将取出的这些线与公共线相连接；（2）再将每个电磁阀的另一根线接到对应的输出端子上（注意这些导线不可与外壳短路，以免烧坏保险丝）通电，将控制仪面板上电源处的拨杆开关调至“ON”位置，复吹处的拨杆开关调至“OFF”位置。
3# 2# 1#公共线20第 1 页共1 页。
TKM系列提升机电控系统简介
从装置 电流调节器
串联12脉动系统
主装置 供电变压器
整流器
从装置 供电变压器
整流器
A BTKM系列提升机电控系简介TKM-PC转子编码电控系统 TKM-ZB转子变频电控系统 TKM-Z直流电控系统
天津民益电气有限公司
一、PLC控制系统
主控系统和后备保护均采用西门子S7-300 型PLC
PS (可选)
CPU
IM
(可选)
SM: SM: SM: DI DO AI
SM: AO
FM: - 计数
主装置 电流调节器
供电变压器
D/d0 整流器
D/y5
从装置 给定积分器
从装置 速度调节器
从装置 电流调节器
S1 K1
A B
并联12脉动系统
S2 K2
串联12脉动框图
速度给定值
主装置 给定积分器
主装置 速度调节器
主装置 电流调节器
从装置 给定积分器
从装置 速度调节器
Peer To Peer Interface Peer To Peer Bus
CPU 212
SIMATIC DP
FM
SV
SIMATIC PG SIMATIC PC
SIEMENS
PG 740
MPI - 网络 工业以太网
PROFIBUS
PROFIBUS-DP
ASI
天津民益电气有限公司
二、数字闭环控制
绝对值编码器为主的路程数字给定
天津民益电气有限公司
数字PID调节器可调闸、安全闸保护
转子编码-低频系统速度图
转子变频系统速度图
天津民益电气有限公司
ZXTEC ZXM-32型 脉冲式锥度张力控制器 说明书
使用说明书瑞安市中星工控设备有限公司脉冲式锥度张力控制器型ZXM-32地址：浙江省瑞安市经济开发区朝阳路87号总机：0577-******** 65608162技术支持：812、805分机传真：*************网址： 邮编：325200一、技术参数：输入电压： ＡＣ２２０Ｖ±１５％输出电流： ＤＣ０－３Ａ最大输出电流设置： ２Ａ／３Ａ适配负载阻抗： ８－１２Ω电流输出波动： ＜０．０１Ａ张力控制方式： 手动控制／脉冲式锥度控制锥度模式选择： 收卷锥度／放卷锥度脉冲设定范围： ０－９９９次脉冲输入最高频率：１００ＨＺ二、外型尺寸：ZXM-3157mm69mm 168mm三、接线图：磁粉离合制动器霍尔开关张注意： 该控制器工作电压为ＡＣ２２０Ｖ±１５％／５０－６０ＨＺ， 电压过高会导致控制器永久性损坏。
磁粉离合制动器阻抗应该在８－１２Ω之间，否则可能会导致控 制器过热而永久性损坏。
提示：！！四、操作与显示界面介绍：４ZXM-3１、电源开关：控制器总电源控制。
２、电位器：调节该电位器可以手动改变输出电流。
３、测量脉冲显示：控制器选择锥度张力控制模式时（参数Ｐ１0＝２ 或＝３）该窗口显示霍尔开关输入的脉冲数量，控制器选择手动控制 模式时（参数Ｐ１0＝０或＝１）该窗口显示张力输出的千分比数据 ；设置参数时该窗口显示参数号。
４、工作电流显示：显示控制器当前的输出电流，设置参数时该窗口 显示设置的数据。
５、设置键：按该键将进入参数设置。
６、确认键：在参数设置状态按该键控制器将当前设置的数据保存并 退出设置。
７、８、数据调节键：在设置状态按该键可以调节数据。
９、输出键：按该键可以使控制器打开或关闭输出，若处于关闭输出 状态时工作电流显示窗口将闪烁提示。
１０、张力复位键：按该键可以使当前的张力输出复位到设定的复位张力（Ｐ０2）。
五、参数：５－１普通参数设置方法：按设置键测量脉冲显示窗口将显示参数号（如 ：Ｐ０１）电流输出显示窗口显示该参数号的内容，继续按设置键 将选择下一参数号，选择好参数号后按数据调节键可以调节设置的 数据，当数据调到所需的数据后按确认键将退出设置。
