沥青混合料试件渗水系数技术要求

沥青混合料试件的渗水系数是评价其抗水性能的重要指标之一。在实际工程中，沥青混合料往往需要承受来自降雨和地下水的水压力，因此具有良好的抗水性能对于保障路面的使用寿命至关重要。

以下是沥青混合料试件渗水系数的技术要求：

1. 试验标准，沥青混合料试件渗水系数的测试应当符合国家相

关标准，如GB/T 50780-2012《沥青混合料试件渗水系数试验方法》等标准。

2. 试验设备，进行沥青混合料试件渗水系数测试需要使用专用

的渗水系数测试设备，包括渗水仪、压力传感器、数据采集系统等。

3. 试验条件，在进行沥青混合料试件渗水系数测试时，需要控

制试验条件，包括温度、压力、水头等参数，以确保测试结果的准

确性和可比性。

4. 试验方法，沥青混合料试件渗水系数的测试方法一般采用静

态水头法或动态水头法，通过施加一定水头和压力，测定试件单位

时间内的渗水量，从而计算出渗水系数。

5. 结果评定，根据测试结果，评定沥青混合料试件的渗水系数是否符合设计要求，以及对其抗水性能进行等级评定。

总之，沥青混合料试件渗水系数技术要求是确保沥青混合料在实际使用中具有良好抗水性能的重要保障，只有严格按照标准要求进行测试，才能保证沥青混合料的质量和可靠性。

沥青路面渗水试验方法试验步骤

【学员问题】沥青路面渗水试验方法试验步骤？

【解答】（1）将清扫后的路面用粉笔按测试仪器底座大小划好圆圈记号。

（2）在路面上沿底座圆圈一薄层密封材料，边涂边用手压紧，使密封材料嵌满缝隙且牢固地在路面上，密封料圈的内径与底座内径相同，约150mm，将组合好的渗水试验仪底座用力压在路面密封材料，再加上压重铁圈压住仪器底座，以防压力水从底座与路面间流出。

（3）关闭细管下方的形状，向仪器的上方量筒中流入淡红色的水至满，总量为600mL.

（4）迅速将开关全部打开，水开始从细管下部流出，待水面下降100毫升时，立即开支秒表，每间隔60秒，读记仪器管的刻度一次，至水面下降500毫升时为止，测试过程中，如水从底座与密封材料间渗出，说明底座与路面密封不好，应移至附近干燥路面处重新操作。如水面下降速度很慢，从水面下降至100毫升开始，测试得3min的渗水量即可停止。若试验时下降至一定程度后基本保持不动，说明路面基本不透水或根本不透水，则在报告中注明。

（5）按以上步骤在同1个检测路段选择5个测点测定渗水系数，取其平均值，作为检测结果。

以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。

沥青路面渗水系数测试方法(精品资料)PPT

3、秒表。为止。
式中：Cw—路面渗水系数(mL/min) 〔5〕将开关翻开，待水面下降至100mL来自百度文库度时，立即开动秒表开始计时，每间隔60s，读记仪器管的刻度一次，直至水面下降500mL
4、密封材料。为止。
〔1〕按照随机取样方法在测试路段的行车道路面上选取测试位置，用粉笔做好标记，每一个检测路段测定5个点。沥青路面渗水系数测试方法
5、水、粉笔、塑料圈、刮刀、扫帚等。〔3〕将渗水仪放在路面上，然后略微使劲将渗水仪压在密封材料上，再将配重加上。
二、仪器设备
二、仪器设备
二、仪器设备
三、方法与步骤
1、准备工作〔1〕按照随机取样方法在测试路段的行车道路面上选取测试位置，用粉笔做好标记，每一个检测路段测定5个点。
三、方法与步骤
沥青路面渗水系数测试方法
一、目的和适用范围
本方法适用于路面现场测定沥青路面。
二、仪器设备
〔3〕将渗水仪放在路面上，然后略微使劲将渗水仪压在密封材料上，再将配重加上。 ⑴将塑料圈置于路面上，用粉笔延塑料圈内圈和外圈画圆。 t1—第一次计时时的时间(s) V2—第二次计时时的水量(mL) 〔2〕用密封材料对环状密封区域进行密封处理，然后将其搓成拇指粗细分条状密封材料摞在环状密封区域中央，并摞成一圈。〔5〕将开关翻开，待水面下降至100mL刻度时，立即开动秒表开始计时，每间隔60s，读记仪器管的刻度一次，直至水面下降500mL 为止。沥青路面渗水系数测试方法

沥青路面渗水系数检测

任务沥青路面渗水系数检测
其他:水筒、大漏斗、秒表、水、红墨水、粉笔、扫帚等,密封材料有玻璃腻子、油灰或橡皮泥.
２. 准备工作 (１)在测试路面的行车道上,按随机取样方法选择测试位置,每一个检测路
段应测定５个点.用扫帚清扫,并用粉笔画上测试标记. (２)在洁净的水桶内滴几滴红墨水,使水呈淡红色. (３)装好路面渗水仪.
上一页下一页返回
任务沥青路面渗水系数检测
(４)迅速将开关全部打开,水开始从细管下部流出,待水面下降１００mL 时立即开动秒表,每间隔６０s,读记仪器管中的刻度一次,至水面下降５００mL时为止.测试过程中,若水从底座与密封材料间渗出,说明底座与路面密封不好,应移至附近干燥路面处重新操作.若水面下降速度很慢,从水面下降至１００mL开始,测得３min的渗水量后即可停止.若试验时水面下降至一定程度后基本保持不动,说明路面基本不透水或根本不透水,则在报告中注明.
项目八沥青路面渗水系数检测
1 任务沥青路面渗水系数检测
返回
任务沥青路面渗水系数检测
一、任务描述
某高速公路面层采用沥青混凝土路面,对路面渗水系数进行检测. 问题:(１)检测沥青路面的渗水系数; (２)评定沥青路面的渗水性能.
下一页返回
任务沥青路面渗水系数检测
二、任务实施
１. 仪器与材料路面渗水仪:如图８.１所示,由盛水筒、支架、底座、细管和压重铁圈组

沥青路面渗水系数检测记录表

背景

沥青路面在使用过程中，会因为老化，裂缝等因素导致水分渗入路

面内部，进而影响路面基层结构的工作性能。路面渗水系数是一种衡

量路面结构设计合理与否、建造质量优劣等的重要参数，对保障路面

的安全使用、提高路面的工作性能具有重要意义。

为了更好地了解路面渗水系数，我们进行了一次沥青路面渗水系数

的检测，并记录了相关数据，本文记录检测过程和结果。

检测设备

•玻璃板：157.5mm x 157.5mm x 15mm，确保表面光洁度；

•温箱：维持稳定的温度，降低设备误差；

•称重器：十位小数点称重，保证精确度。

实验设计

样品制备

我们在路面上随机选择了10个点进行取样，每个点样品数量均为

3个，共取得30个样品。对于每个样品，我们进行了以下操作：

1.将路面表层去除；

2.将样品裁成157.5mm x 157.5mm x 15mm的玻璃板形状；

3.在样品表面涂上白色光学液；

4.将样品放入温箱内，维持稳定温度待液体完全渗透进入样

品内部；

5.取出样品，待不少于1小时后再进行秤重。

检测流程

1.在稳定温度下（24±1）℃，将玻璃板样品平放在称重器上；

2.用一根玻璃杆轻轻地将住温箱内的木块移开，让三方弹性

回收发生；

3.观察样品表面的光学液是否渗透，根据渗透情况进行评估

打分，并做记录。

检测结果

样品编号渗水等级精确渗透率（cm/h）

140

220

330

440

530

630

720

81 1.37

940

1020

平均值-0.137

表格中，“渗水等级”指的是在检测的过程中，我们根据样品表面液体渗透的深度和面积分别给样品打的分数，分数越高，渗透得越少。共分为1级至4级，1级为最大渗透深度和面积，4级为最小渗透深度和面积。

沥青路面渗水系数测试方法每日一练

1.引言

沥青路面在使用过程中，常常会出现渗水问题。为了评估沥青路面的

渗水性能，需要进行渗水系数测试。本实验旨在介绍一种常用的沥青路面

渗水系数测试方法。

2.实验原理

沥青路面的渗水系数是指单位时间内单位面积的水通过沥青路面的能力。测试沥青路面渗水系数的方法是采用水压测试法。即在一定的水压下，测量单位时间内通过沥青路面的水量。

3.实验步骤

3.1实验前准备

（1）准备实验设备：水压测试装置、取样器、计时器等。

（2）准备实验样品：选择不同类型的沥青路面样品，进行测试。

3.2实验操作

（1）将实验样品放入水压测试装置中，固定好。

（2）将水压测试装置连接到水源，调节水流量和水压，使水流平稳。

（3）打开水源，开始测试。同时启动计时器，记录时间。

（4）在一定的时间内（如30分钟），记录通过沥青路面的水量。

（5）重复以上步骤，取多个样品进行测试。

4.实验数据处理

4.1计算渗水系数

渗水系数的计算公式为：渗水系数=通过的水量/（时间×单位面积）。根据实验数据，计算各个样品的渗水系数。

4.2数据分析和比较

分析渗水系数的大小，可以评估不同沥青路面的渗水性能。对比不同

样品的渗水系数，找出性能较好的沥青路面。

5.实验注意事项

5.1实验时要注意安全，避免发生意外事故。

5.2在进行测试前，需要校准水压测试装置，确保测试结果的准确性。

5.3尽量选择具有代表性的样品进行测试，以得到更可靠的结果。

5.4每个样品至少进行3次测试，并计算平均值，以提高数据的可靠性。

6.实验结果及讨论

根据实验数据计算得到的渗水系数，可以进行结果的讨论和分析。例如，通过对比不同沥青路面的渗水系数，可以判断不同类型沥青路面的渗

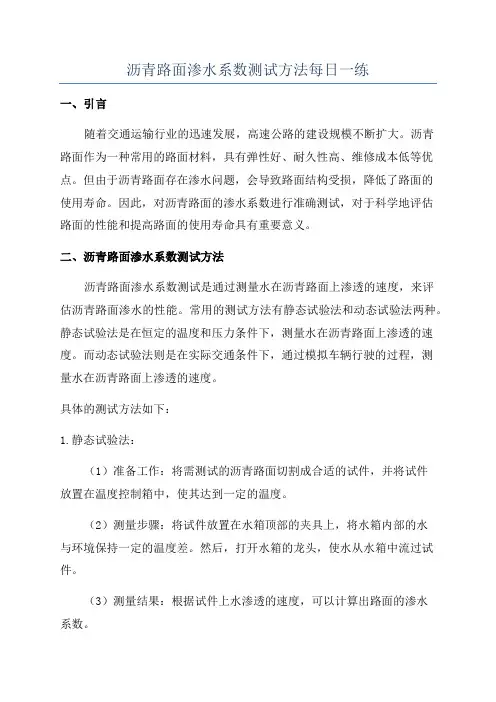

沥青路面渗水系数测试方法每日一练

一、引言

随着交通运输行业的迅速发展，高速公路的建设规模不断扩大。沥青

路面作为一种常用的路面材料，具有弹性好、耐久性高、维修成本低等优点。但由于沥青路面存在渗水问题，会导致路面结构受损，降低了路面的

使用寿命。因此，对沥青路面的渗水系数进行准确测试，对于科学地评估

路面的性能和提高路面的使用寿命具有重要意义。

二、沥青路面渗水系数测试方法

沥青路面渗水系数测试是通过测量水在沥青路面上渗透的速度，来评

估沥青路面渗水的性能。常用的测试方法有静态试验法和动态试验法两种。静态试验法是在恒定的温度和压力条件下，测量水在沥青路面上渗透的速度。而动态试验法则是在实际交通条件下，通过模拟车辆行驶的过程，测

量水在沥青路面上渗透的速度。

具体的测试方法如下：

1.静态试验法：

（1）准备工作：将需测试的沥青路面切割成合适的试件，并将试件

放置在温度控制箱中，使其达到一定的温度。

（2）测量步骤：将试件放置在水箱顶部的夹具上，将水箱内部的水

与环境保持一定的温度差。然后，打开水箱的龙头，使水从水箱中流过试件。

（3）测量结果：根据试件上水渗透的速度，可以计算出路面的渗水

系数。

2.动态试验法：

（1）准备工作：将需测试的路段划分为若干个试验区域，并安装压力传感器、温度传感器和流量计等设备。

（2）测量步骤：使用模拟车辆进行行驶，通过传感器和流量计等设备实时监测水的渗透速度。

（3）测量结果：根据实时监测的数据，可以计算出路面在不同条件下的渗水系数。

三、新方法的提出

尽管上述方法在沥青路面渗水系数测试中被广泛采用，但由于测试设备和环境的限制，其测试结果可能不够准确。为了克服这个问题，我们提出了一种全新的测试方法。

沥青混凝土路面渗水系数检测报告格式

一、引言

二、检测目的

本次检测旨在测定路段沥青混凝土路面的渗水系数，为相关部门提供参考依据，以改善路面的防水性能。

三、检测方法

1.选择合适的检测点位，确保代表性。

2.使用渗水系数测试仪器，按照相关标准的要求进行测试。

3.根据测试结果，计算得出沥青混凝土路面的渗水系数。

四、检测结果与分析

经过测试和计算，得出以下结果：

1.检测点A的渗水系数为X，符合相关标准的要求。

2.检测点B的渗水系数为Y，超出了相关标准的限制。

3.检测点C的渗水系数为Z，略低于相关标准的要求。

根据以上结果分析，我们可以得出以下结论：

1.路面的渗水性能整体良好，符合相关要求。

3.检测点C的渗水性能略低于要求，可以考虑采取一定的改善措施。

五、改进建议

基于上述检测结果与分析，我们提出以下改进建议：

1.针对检测点B出现的渗水问题，应及时进行修复，以保证路面的防水性能。

2.对于检测点C的渗水性能略低的问题，可以考虑采取适当的加固措施，以提升路面的防水性能。

3.在今后的路面施工中，应认真检查和调整材料配比，并进行质量监控，以确保沥青混凝土道路的防水性能。

六、结论

综合以上检测结果与分析，我们得出以下结论：

路段沥青混凝土路面的渗水性能整体良好，符合要求。然而，存在一些局部渗水问题，需要采取相应的措施予以解决和改善。未来在路面施工中，应加强对材料的质量控制与监督，确保路面的防水性能。

1.相关标准要求

2.《沥青混凝土路面渗水性能测试方法》

沥青路面渗水系数指标

沥青路面渗水系数指标是衡量路面防水性能的一个重要指标。它是指

在一定时间内，单位面积上沥青路面的渗水量。沥青路面渗水系数的大小

直接影响到路面的排水能力和抗水涝能力。在设计和施工沥青路面时，合

理选择和控制沥青路面渗水系数指标，对于提高路面的抗水涝性能、增强

路面的使用寿命具有重要意义。

人工加水法是指在待测试的沥青路面上均匀撒水，一定时间后通过路

面表面渗水总量与撒水总量的比值来计算沥青路面渗水系数。一般来说，

测试时需要在路面上撒水以达到一定的水头和流量，通过测量水的渗透深

度和时间，再通过计算得出沥青路面渗水系数。人工加水法是一种简单易

行的实验方法，但由于实验过程中撒水的均匀度和水头的控制等因素会影

响测试结果的准确性。

水压法是指在待测试的沥青路面上施加一定的水压，将水压传递到路

面下部，观测水从路面下渗的速度和量，通过计算得出沥青路面渗水系数。水压法相较于人工加水法，更加客观和准确，能够直接测量沥青路面在一

定水压下的渗水性能。但水压法需要一定的设备和技术支持，并且对于路

面结构和路面厚度要求较高，不适用于柔性薄层沥青路面的渗水系数测试。

沥青路面渗水系数的数值一般位于0.1mm/min到10mm/min之间。数

值越小，说明沥青路面的抗渗水性能越好。根据不同的路面用途和地理条件，沥青路面渗水系数的要求也不同。例如在高寒地区和高海拔地区，由

于冻融循环和霜融力对路面结构的影响较大，沥青路面渗水系数应控制在

较小的范围内，以减少水的渗透和路面的损坏。

沥青路面渗水系数与多种因素有关，其中最主要的因素包括沥青混合

沥青路面渗水系数测试试验方法2021.4.8

T 0971-2008沥青路面渗水系数测试试验方法

（标准规程中写的是沥青路面，其它路面是否也用此法）

一目的与适用范围

本方法适用于在路面现场测定沥青路面的渗水系数。

二仪具与材料

1路面渗水仪、水筒及大漏斗、秒表；

2密封材料：防水腻子、油灰或橡皮泥；

3其他：水、粉笔、塑料圈、刮刀、扫帚等。

三方法与步骤

1 准备工作

（1）在测试路段的行车道路面上，按随机取样方法选择测试位置，每一个检测路段应测定5个测点，用扫帚扫清表面，并用粉笔划上测试标记。

（2）在洁净的水桶内滴几点红墨水，使水成淡红色。

（3）装妥路面渗水仪。

2 试验步骤

（1）将清扫后的路面用粉笔按测试仪器底座大小划好圆圈记号。

（2）在路面上沿底座圆圈抹一层密封材料，边涂边用手压紧，使密封材料嵌满缝隙且牢固地粘结在路面上，密封材料圈的内径与底座内径相同，约150mm，将组合好的渗水试验仪底座用力压在路面密封材料圈上，再加上压重铁圈压住仪器底座，以防压力水从底座与路面间流出。

（3）关闭细管下方的开关，向仪器的上方量筒中注入淡红色的水至满，总量为600mL 。

（4）迅速将开关全部打开，水开始从细管下部流出，待水面下降100mL 时，立即开动秒表，每间隔60s ，读记仪器管的刻度一次，至水面下降到500mL 时为止。测试过程中，如水从底座与密封材料间渗出，说明底座与路面密封不好，应移至附近干燥路面处重新操作。如水面下降速度很慢，从水面下降至100mL 线开始，测得3min 的渗水量即可停止。若试验时水面下降至一定程度后基本保持不动，说明路面基本不透水或根本不透水，则在报告中注明。

沥青路面渗水系数名词解释

一、沥青路面渗水系数的概念

沥青路面渗水系数是指沥青路面表面层的一滴水，在通过路面表层时，所经过的距离和时间的关系。其单位为毫米/秒。

二、沥青路面渗水系数的计算方法

沥青路面渗水系数可以通过以下几种方法计算:

1. 直接测量法：通过在现场直接测量沥青路面的渗水速度来确定渗水系数。该方法适用于现场条件比较方便的情况。

2. 实验室测试法：在实验室中使用专门的设备进行测试，以计算出沥青路面渗水系数。该方法测试精度高，适用于大型工程项目的沥青路面设计。

3. 经验公式法：根据沥青路面渗水系数的经验公式进行计算。该方法比较简单，适用于中小型工程项目的沥青路面设计。

三、沥青路面渗水系数的影响因素

沥青路面渗水系数受到多种因素的影响，包括:

1. 路面材料：沥青路面的渗水系数受到路面材料的影响。不同种类的沥青路面材料有着不同的渗水系数。

2. 路面厚度：沥青路面渗水系数随着路面厚度的增加而减小。因此，在设计沥青路面时，需要根据具体情况综合考虑路面厚度等因素。

3. 路面结构：沥青路面的渗水系数受到路面结构的影响。不同的路面结构有着不同的渗水系数，因此在设计沥青路面时需要充分考

虑路面结构的影响。

四、结论

沥青路面渗水系数是沥青路面设计过程中一个重要的参数，反映了沥青路面的防水性能。在设计沥青路面时，需要根据具体情况综合考虑路面材料、路面厚度、路面结构等因素，以达到最佳的设计效果。

沥青路面渗水系数测定方法

1 目的与使用范围

本方法适用于在路面现场测定沥青路面的渗水系数。

2仪具与材料技术要求

本方法需要下列仪具与材料：

⑴路面渗水仪：上部盛水量筒由透明有机玻璃制成，容积600mL，上有刻度，在100mL及500mL处有粗标线，下方通过Φ10mm的细管与底座相接，中间有一开关。量筒通过支架联结，底座下方开口内径Φ150mm，外径Φ220mm，仪器附不锈钢圈压重两个，每个质量约5kg，内径Φ160mm。

⑵水筒及大漏斗。

⑶秒表。

⑷密封材料：防水腻子、油灰或橡皮泥。

⑸其他：水、粉笔、塑料圈、刮刀、扫帚等。

3方法与步骤

3.1准备工作

⑴在测试路段的行车道路面上，按本规程附录A的随机取

样方法选择测试位置，每一个检测路段应测定5个测点，并用粉笔画上测试标记。

⑵试验前，首先用扫帚清扫表面，并用刷子将路面表面的杂物刷去。杂物的存在一方面会影响水的渗入；另一方面也会影响渗水仪和路面或者试件的密封效果。

3.2 测试步骤

⑴将塑料圈置于试件中央或者路面表面的测点上，用粉笔分别沿塑料圈的内侧和外侧画上圈，在外环和内环之间的部分就是需要用密封材料进行密封的区域。

⑵用密封材料对环状密封区域进行密封处理，注意不要使密封材料进入内圈，如果密封材料不小心进入内圈，必须用刮刀将其刮走。然后再将搓成拇指粗细的条状密封材料摞在环状密封区域的中央，并且摞成一圈。

⑶将渗水仪放在试件或者路面表面的测点上，注意使渗水仪的中心尽量和圆环中心重合，然后略微使劲将渗水仪压在条状密封材料表面，再将配重加上，以防压力水从底座与路面见流出。

5.4.10沥青路面渗水系数检测.

• （5）按以上步骤在同一个检测路段选择5 个测点测定渗水系数，取其平均值，作为检测结果。
• 四、计算
沥青路面的渗水系数计算时以水面从 100mL下降至500mL所需要的时间为标准，若渗水时间过长，亦可采用3min通过的水量计算：
CW
V2 V1 60 t2 t1
CW－路面渗水系数（mL/min）； V1－第一次读数时的水量（mL），通常为100mL； V2－第二次读数时的水量（mL），通常为500mL； t1－第一次读数时的时间（s）； t2－第二次读数时的时间（s）；
任务四沥青混凝土路面工程竣工验收阶段试验检测
知识点十：沥青路面渗水系数检测
检测项目沥青路面透水性检测
沥青路面渗水性能通常用渗水系数表征，渗水系数是指在规定的水头压力下，水在单位时间内通过一定面积的路面渗入下层的数量，单位为mL/min。。
剩余空隙率越大，路面渗水系数越大，路面渗水越严重。
• 五、报告
列表逐点报告每个检测路段各个测点的渗水系数，及5个测点的平均值、标准差、变异系数。若路面不透水，则在报告中注明。
• （2）在路面上沿底座圆圈抹一薄层密封材料，边涂Байду номын сангаас用手压紧，使密封材料嵌满缝隙且牢固地粘结在地面上，密封料圈的内径与底座内径相同，约150mm，
• 将组合好的渗水试验仪底座用力压在路面密封圈上，再加上压重铁圈压住仪器底座，以防压力水从底座与路面间流出。

沥青路面渗水系数测试方法

沥青路面渗水系数测试方法主要包括以下步骤：

1. 准备工作：首先，按照随机取样的方法在测试路段的行车道路面上选取测试位置，用粉笔做好标记。每一个检测路段测定5个点。试验前首先用扫帚清扫表面，并用刷子将路面的杂物刷去。在洁净的水桶内滴入几点红墨水，使水成淡红色。装妥路面渗水仪。

2. 试验步骤：将清扫后的路面用粉笔按测试仪器底座大小划好圆圈记号。在路面上沿底座圆圈抹一薄层密封材料，边涂边用手压紧，使密封材料嵌满缝隙且牢固地粘结在路面上。密封料圈的内径与底座内径相同，约150mm。将组合好的渗水试验仪底座用力压在路面密封材料圈上，再加上压重铁圈压住仪器底座，以防压力水从底座与路面间流出。关闭细管下方的开关，向仪器的上方量筒中注入淡红色的水至满，总量为600mL。迅速将开关全部打开，水开始从细管下部流出，待水面下降100ml时，立即开动秒表每隔60s读记仪器管的刻度一次，至水面下降500ml时为止。

请注意，以上步骤仅供参考，实际操作中可能需要根据具体情况进行调整。如果需要更多信息，建议咨询专业人士。
