电压互感器二次回路降压的治理措施解析
电压互感器二次回路压降的分析与治理李宁翁同洋韩新月傅维柱
电压互感器二次回路压降的分析与治理李宁翁同洋韩新月傅维柱发布时间：2022-01-16T08:25:21.832Z 来源：《基层建设》2021年第29期作者：李宁翁同洋韩新月傅维柱[导读] 电压互感器（TV）二次回路降压是现阶段人们关注的重点问题，深入对其开展研究，明确其计量的准确性产生的影响，根据现阶段对技术的要求完善，实现全面的创新。
在本文的研究过程中国网六安供电公司安徽六安 237006摘要：电压互感器（TV）二次回路降压是现阶段人们关注的重点问题，深入对其开展研究，明确其计量的准确性产生的影响，根据现阶段对技术的要求完善，实现全面的创新。
在本文的研究过程中，深入分析现阶段电压互感器的概念与性质，探索电压互感器二次回路降压的影响因素，保证研究内容的合理性，以此为基础提出针对性的创新策略，解决存在的问题，以供相关人员参考。
关键词：电压互感器；二次回路压降；电能表根据《电能计量装置检验规程》中规定，电力系统电能的综合误差包括构成电能表计量装置的各部分误差，具体为电能表的误差、互感器的合成误差、电压互感器二次回路电压降引起的合成误差。
根据全国电力系统普查的数据来看，在这三项当中，电压互感器二次导线压降引起的合成误差往往是最大的。
事实上，人们在日常工作中总是习惯于努力减少电能表和互感器的误差，而对于电压互感器二次压降引起的计量误差未能引起足够的重视。
随着科学技术的发展，电能表和互感器的制造精度在不断提高，且它们的误差在某种情况下是可知的，也是可以调整或修正的。
但是电压互感器二次压降严重的误差往往被人们忽视，以致直接影响到电能计量的真实性，所以对电压互感器二次压降产生的误差进行改造，在全电力系统中就显得龙为重要，对电力企业生产、经营核算、合理正确计量也具有重要的意义。
1电压互感器概述电压互感器（V oltagetransformer，TV），与变压器相类似，其功能作用主要是针对现阶段的电压开展控制，实现电压的转换，为继电保护装置供电，发挥出自身的作用。
电压互感器二次回路电压降及补偿技术
二次压降△U 的最小值就为：
△ U 的变化量为 ：
式 1-1 而△ U 固定量就是其最小值，即：
式 1-2 从以上两式可知 ：T V 二次回路电 压降具有以下特点 ： 1) T V 二次回路压降△ U = △ U 固定 + △ U 变化 2) 在二次回路负载 Z L 不变的前 提下，式 1-1 中 I ma x 等于 I min，引起 △ U 变化的主要原因是 r。但 正常情 况下 r 相对于 Z 是 很小的，所以引起 △ U 的主要原因是线路阻抗 Z，因此 △ U 固定＞△ U 变化。在这种情况下， 一般只要设法降低△ U 固定就能解决 问题。
Sci-Tech Stars 科苑
电压互感器二次回路电压降及 补偿技术
■ 仝 巍 赵 岩 郑建华 南阳供电公司
引言
（三元件）两类接线型式。就一个电压
电能计量装置电压互感器（以下 回路来说，其等效电路如下 ：
简 称 T V） 的二 次电 压回 路， 是 指 从
TV 二次绕组端子经一段长度从几米
到几百米的电缆线到电能表电压输入
分成电容 移 相 式 和 电 感 移 相 式 等 形 术上来讲完全可以使用这种补偿器来 高，但是可靠性问题只能依靠元器件
式。其基本原理都是利用自耦变压器 达到补偿的目的。
质量、产品的设计和制造工艺来保证。
和移相器将电能表端子电压与 T V 二
况且，此类补偿器往往是无源的，
3) 零电压式（也叫电压跟踪式）
TV 二次回路压降的特点 电 能 计 量 装 置 的 T V 二 次 回 路，
有三相三线制（二元件）和三组四线制
由于接触电阻 r 的可变性（尽管正 常情况下，r 与 Z 的比率很小），况且负 载 ZL 也常常在一定范围内变化，最终

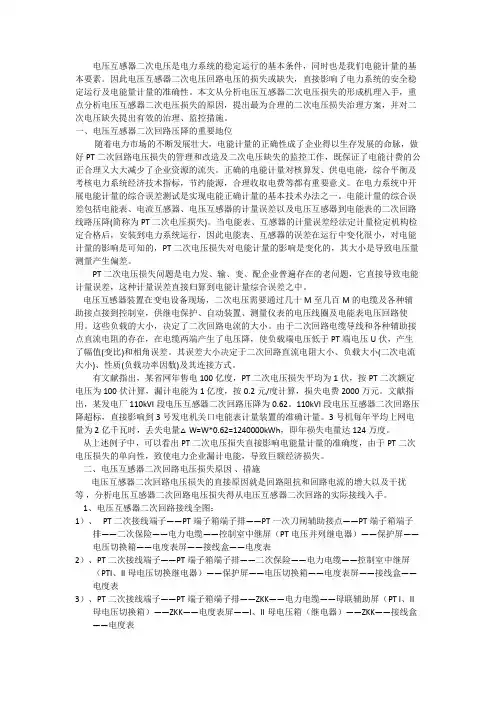

变电站电压互感器二次回路电压异常原因分析监控措施
电压互感器二次电压是电力系统的稳定运行的基本条件，同时也是我们电能计量的基本要素。
因此电压互感器二次电压回路电压的损失或缺失，直接影响了电力系统的安全稳定运行及电能量计量的准确性。
本文从分析电压互感器二次电压损失的形成机理入手，重点分析电压互感器二次电压损失的原因，提出最为合理的二次电压损失治理方案，并对二次电压缺失提出有效的治理、监控措施。
一、电压互感器二次回路压降的重要地位随着电力市场的不断发展壮大，电能计量的正确性成了企业得以生存发展的命脉，做好PT二次回路电压损失的管理和改造及二次电压缺失的监控工作，既保证了电能计费的公正合理又大大减少了企业资源的流失。
正确的电能计量对核算发、供电电能，综合平衡及考核电力系统经济技术指标，节约能源，合理收取电费等都有重要意义。
在电力系统中开展电能计量的综合误差测试是实现电能正确计量的基本技术办法之一。
电能计量的综合误差包括电能表、电流互感器、电压互感器的计量误差以及电压互感器到电能表的二次回路线路压降(简称为PT二次电压损失)。
当电能表、互感器的计量误差经法定计量检定机构检定合格后，安装到电力系统运行，因此电能表、互感器的误差在运行中变化很小，对电能计量的影响是可知的，PT二次电压损失对电能计量的影响是变化的，其大小是导致电压量测量产生偏差。
PT二次电压损失问题是电力发、输、变、配企业普遍存在的老问题，它直接导致电能计量误差，这种计量误差直接归算到电能计量综合误差之中。
电压互感器装置在变电设备现场，二次电压需要通过几十M至几百M的电缆及各种辅助接点接到控制室，供继电保护、自动装置、测量仪表的电压线圈及电能表电压回路使用。
这些负载的大小，决定了二次回路电流的大小。
由于二次回路电缆导线和各种辅助接点直流电阻的存在，在电缆两端产生了电压降，使负载端电压低于PT端电压U伏，产生了幅值(变比)和相角误差。
其误差大小决定于二次回路直流电阻大小、负载大小(二次电流大小)、性质(负载功率因数)及其连接方式。
电压互感器二次回路降压的治理措施
1.10kV至35kV电压互感器二次接线电压互感器一次侧(高压侧)有熔丝,二次不设熔丝和任何其他保护设施,以减小电压互感器二次回路压降。
从电压互感器与电能表间隔的远近进行如下分析。
电压互感器与电能表相距较远(一般大于10m)。
为了在丈量电压互感器压降时,不断其一次侧刀闸进行试验接线,采用图一所示接线形式。
电压互感器二次出线进专用接线盒A,由于一般情况下电压互感器二次端子与接线盒A之间的间隔小于0. 5 m,可不考虑两者之间的电压降。
丈量电压互感器二次压降时,二次电缆线从接线盒A接至电能表专用接线盒B,武汉中试高测电气有限公司即可测出其间的电压降。
采用这种接线方式开展测试工作安全、方便。
当电压互感器与电能表相距较近时,在实际电力客户接线时又分为两种情况。
(1)电能表直接装在电压互感器柜上(如手车柜),电压互感器二次电缆直接进进电能表接线盒B,二次导线截面积大于4mm (请参考中的电能装置技术治理规程),如图二所示。
电能表与电压互感器二次端子之间连线间隔小于lm,一般不考虑电压降误差,但至少应每2年1次在停电的情况下检查和处理电压互感器二次端子接头生锈、腐蚀等情况。
(2)电压互感器二次通过插件接至电能表接线盒,如图三所示。
这种接线方式一般是电压互感器装在手车柜上,用上电后就不再治理,压降不易侧试。
实际这类“插件”操纵频繁,接触电阻不能忽略。
2.110kV及以上电压互感器二次接线电压互感器一次侧没有熔丝,电压互感器二次侧必须装设保护设备(熔丝或快速空气开关),防止电压互感器二次短路。
对于进线供电的情况,为了保证计量正确,便于加封,在电压互感器杆下装设专用电压互感器端子箱,接线方式如图四所示。
将接线盒A和快速开关ZKK装于电压互感器二次箱内,二次电缆从快速开关ZKK直接接到电能表接线盒B,可丈量出从接线盒A到电能表之间的电压降,同样电压互感器二次端子接头应至少2年1次检查和处理锈腐等情况。
ZKK应使用单相的快速空气开关,便于对电压互感器进行一相一相的丈量,同时丈量时应有足够的操纵间隔,保证工作职员的安全。
互感器二次回路降压对电能计量的影响以及整改措施
互感器二次回路降压对电能计量的影响以及整改措施摘要：随着电力市场的改革，电能计量直接关系到经济的利益，做好PT二次回路压降的管理与改造工作，对保证电能计费的公正合理意义较大。
正确的电能计量对核算发、供电电能，综合平衡及考核电力系统经济技术指标，节约能源，合理收取电费等都有重要意义。
关键词：互感器；二次回路降压；电能计量；影响；整改措施电能计量准确可靠，直接影响到电力交易结算的公平公正，关系到供电企业的直接经济利益。
电能计量管理是保证电能计量准确可靠的重要手段。
统计数据表明，电压互感器两回路电压降误差已成为计量管理的重要组成部分。
从PT两回路压降的常见原因入手，采取相应的纠正措施，使两回路压降降到允许范围内。
因此，对PT两回路电压降进行定期监测和维护，对保证电力计量的公平、合理，具有重要意义。
一、分析电能计量装置的配置和选择情况进行计量装置的选择时，要先拟定计量装置的选择范围，从国际的优质产品中进行二次选择，采购的电能计量装置根据技术要求进行检验，不能适应检验不合格的计量装置。
对于计量装置的配置而言，第一点，接线方式，接入非中性点绝缘系统的电能计量装置而言，要使用三相四线有功、无功电能表，如果是接入中性点的绝缘系统，要使用三相三线有功或无功电能表，在此基础上，根据新规定要求负荷小于50A时，使用直接接入的方式。
第二点，确定电能表标准电流，标准电流是正常运行负荷电流的30%，为了提高计量的准确性，要使用过载4倍以上的电能表。
二、分析电能计量误差的种类和危害电能计量过程中容易出现综合误差，分为电压互感器、电能表、电流互感器、电压互感器、电能表二次回路压降的计量误差，由此可见，在实际应用中虽然使用的计量误差和互感器误差都满足国家的相关规定，在电压互感器二次侧到电能表端子的二次回路线路的压降也容易导致电压测量出现偏差。
通过对发电和配电过程分析，普遍存在PT二次降压问题，不仅会导致系统电压测量出现误差，对电力系统运行的质量产生严重的影响，更加严重的是导致电能计量误差。

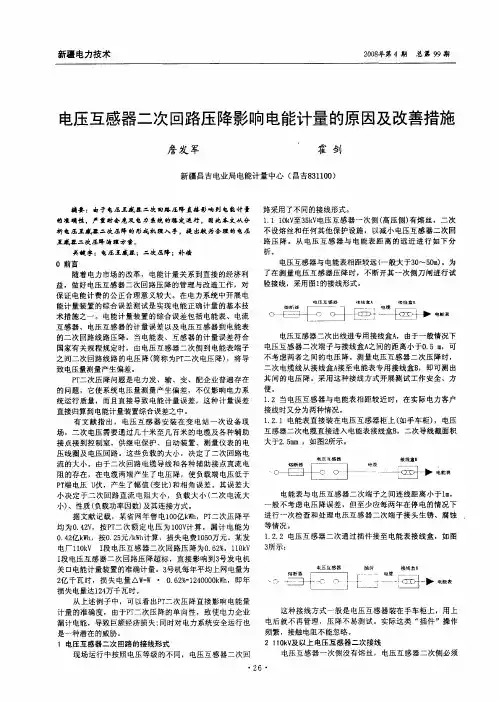

电压互感器二次回路压降影响电能计量的原因及改善措施
之 间二 次回路 线 路 的电压 降 （ 为Ｐ 二 次 电压 降） 简称 Ｔ ，将 导 致 电压 量测量 产生偏 差。
Ｐ － 次压 降 问题 是 电力发 、输 、变 、配企 业 普遍存 在 Ｔ
的 问题 ，它使 系统 电压 量测 量 产生 偏差 ，不仅 影 响 电力系 统运 行 质量 ，而且 直接 导 致 电能计 量误 差 ，这 种计 量 误差 直接 归算到 电能计量 装置综合 误差之 中 。
术 措施 之 一 。电能 计量 装置 的 综合 误差 包括 电能表 、电流 互 感器 、电压 互感 器 的计量 误 差 以及 电压互 感 器到 电能表
９ —
ｆ王兰
一匡 蚕 …
的二 次 回路线 路压 降 。当 电能 表 、互感 器 的计 量误 差符 合 国家 有关 规程 规定 时 ， 由电压 互感 器 二次 侧到 电 能表 端子
损失 电量 达ｉ ４ ２ 万千瓦 时。
一
匡 ． ｝ …目 三＿ ｌ 一 ＿
一
电能 表与 电压 互感 器 二次 端子 之 间连线 距离 小于 １ ， Ⅲ 般 不 考虑 电压 降误差 ，但 至少 应每 两年 在 停 电的情 况下
进 行一 次检 查和 处 理 电压互 感器 二 次端 子接 头生 锈 、腐蚀
析。
析电压互感器 二次压降 的形成机理入手 ，提 出较 为合理 的电压
互感 器 二 次 压降 治理 方 案 。
关健字：电压互感器；二次压降 ；补棱
０ 前言 随着 电力 市场 的改 革 ，电 能计 量关 系 到直 接 的经济 利
益 ，做 好 电压 互感 器二 次回 路压 降 的管 理与 改造 工 作 ，对
电压互感器二次压降分析及降低压降的技术措施
△U＝△UAB－△Uab＝△Ur＋△UR＋△UL＝I（r＋R＋jωL）
由于接触电阻r的可变性，且负载ZL也常常在一定范围内变化，导致电压降在一定范围内变化。
假设接触电阻的变化范围为0－r，负载ZL变化引起的二次电流的变化范围为Imin~Imax。
二、降低电压互感器二次压降的方法
一般情况下220KV及110KV电压互感器二次线路都比较长，相应的二次连接导线阻抗也比较大，因此二次压降比较大。
1、装设专用电压互感器和电压互感器二次回路
对计量装置应装设专用电压互感器及其二次回路，即将电能表的二次回路与其它表计、继电保护装置等回路分开，直接由电压互感器二次端子单引专用电缆线到电能表。由于电能表电压线圈阻抗大，通过专用电缆中的电流很小，从而可以减小二次导线压降及由此带来的计量误差。
UAB＝107.V UCB＝107.2V
fAB＝－0.192% fCB＝－0.183％
δAB＝+8.1´δAB＝+8.2´
根据误差计算公式：
得：
δAB＝0.304％，δCB＝0.301％，可见，改造后，电压互感器二次压降降低了许多。
3、定值补偿法
定值补偿的基本原理是利用自耦变压器和移相器将电能表端子电压的幅值和相位调至与电压互感器二次绕组端子电压一样，从而达到补偿的目的。对负载ZL不变的二次回路以及r相对于Z很小的前提下，△U是固定的，从技术上来讲使用这种补偿器完全可以达到补偿的目的。这种补偿方法在安装时，经过调整补偿电压的同相分量和正交分量可以达到很好的补偿效果。但时间长了，随着负荷的增减，环境温度和温度的变化，使得补偿效果变差。
ε＝εp＋εr＋εd
电压互感器二次压降对电能计量的影响及改进措施
电压互感器二次压降对电能计量的影响及改进措施经济的快速发展，加快了电力市场改革的进程，电力企业为了在激烈的市场竞争中占据优势，只有不断的提升企业的经济效益，增加企业的核心竞争力。
在电力企业发展过程中，电能计量与企业的经济效益具有直接的关系，所以为了确保电能计费的公正性和合理性，则需要做好管理和改造电压互感器二次回路的工作，从而实现正确的电能计量。
有利于加强能源的节约和提高收费的合理性。
标签：电压互感器；二次回路特性分析；电能计量前言近年来，各行各业发展过程中对电能的需求量不断增加，这就需要确保电力系统稳定的运行，使其能够提供持续稳定的电力能源供应。
而电压互感器作为电力系统的重要组成部分，直接关系到电力系统运转的稳定性。
但目前在电压互感器运行过程中，由于其二次回路会有二次压降产生，这就使电能计量会有误差产生，为用户带来经济上的损失。
所以需要我们在实际应用过程，对电压互感器二次压降的现象进行充分的了解和掌握，并采取必要的措施，以尽量减少二次压降给电能计量所带来的影响，确保计量的公正性和合理性。
1 电压互感器二次回路接线现状电压互感器为测量仪器仪表和继电器线圈提供电能的供应，属于一次和二次回路的重要元件，一旦二次接线故障发生，则会使二次回路的安全运行受到严重的影响，导致一定的经济损失发生。
在实际工作中通过对110kV、35kV电压互感器二次回路进行现场检查发现了一些问题，这些问题充分的反映了电压互感器二次回路的接线现状。
1.1 在对110kV电压互感器检查中发现，其二次回路计量装置没有使用专用的电缆进行引线，而是利用保护装置端的电缆串接到关口计量装置的。
1.2 部分不用的测量表计等负载装置还有接在电压互感器二次回路的情况。
1.3 二次回路中使用的继电器较为落后，多为老式的电磁式继电器，功率消耗较大。
1.4 二次回路使用的管式熔断器存在着锈蚀的情况。
2 常规变电站电压互感器二次回路压降的原因分析2.1 电压互感器过载运行目前随着用电量的增加，电力负荷的增大，电力系统的变电站普遍进行了增容，这样就导致电压互感器的负荷加重，一旦电压互感器的负荷超过其额定容量，则会导致其负载电流增大，从而导致计量回路二次压降现象发生。
电压互感器二次回路压降的成因及应对措施探析
电 压互 感 器是 电力 系统 的 主要 组成 部 分 之一 ， 对 电力 系统 的稳 定 运 转具 有重 要 意 义 ， 但 是 电 压互 感 器 会在 电 能表 端 子 之
３ 降低电压互感器二次回路压降的措施研究
在 电压 互 感器 二 次 回路 中产 生 压 降是 不可 避 免 的 ， 但是 为 了 降低 压 降对 整个 电力 系统 的 影响 ， 我 们 希望 能 够采 用 适 当 的 方法 和措 施降 低 二次 回路 中产 生 的压 降 ， 或者 对 其进 行 适 当补 偿 ， 保证 电压 压降在 合理 范 围内 。
侏护 鼋 仗蠢
ｌ 憾
图 ｌ电压 互感器 二 次 回路结 构 图
通 过分 析 可知 ， 二 次 压 降 主要 是 由 回路 阻抗 造 成 的 ， 故 若 想 降低 阻 抗 的影 响可 以在 减 少 阻抗 损耗 方 面采 取 必要 的防护 措 施 。在 第 二节 中我 们 已经 分 析 了 ， 回路 中存 在 的阻抗 包 括元 器 件本 身 阻 抗和 接 触阻 抗两 类 ， 其 中元器 件 本身 阻抗 又可 分为 导 线阻 抗和 接插 元件 内阻两 种 。 １ ）在 电压互 感器 二 次 回路 中所 使用 的 导线 通 常会 超过 １ ０ ０ 米， 且 导线 截 面 积较 小 ， 会 产生 较 大 的线 路 阻抗 ， 是 回路阻 抗 降低 内容 的关 键 。采用 导 电率较 高 的铜 质 单芯 绝缘 线 作 为二 次 回路 导 线 ， 同时 增大 导线 的截 面 积 ， 如将 其 提 高 到 ４到 ６ 毫 米 半径等都可以有效降低回路导线造成的电压损耗 ， 降低其所产 生的 压降 。 ２ ）在二 次 回路 中串联 的诸 多 电子 元件 如 空 气开 关 、保 险 、 转接 端 子 等在 其 元件 内部 同样 存在 阻抗 ， 其 数值 固 定较 小 ， 不 易更 改 ， 故不 考虑其 影响 。 ３ ）二次 电路 各部分 进行 连接 时 必然 会产 生接 触 电阻 ， 且阻 值 的大 小 由连 接 工艺 、连 接 材料 、接触 表 面氧 化 程度 等 多种 因 素共 同决 定 ， 不 仅具有 随 机性 ， 还 占据 了较 大 的压 降损耗 比重 。 为降低该部分产生的压降可 以采用先进的焊接Ｔ艺 、对焊接点 进行 整形 处理 等方式 。
电压互感器二次回路压降影响电能计量的原因分析及应对策略
Telecom Power Technology运营维护技术 2023年10月25日第40卷第20期251 Telecom Power TechnologyOct. 25, 2023, Vol.40 No.20薛晓慧，等：电压互感器二次回路压降影响电能计量的原因分析及应对策略1.4 无线传感器技术无线传感器技术是一种电压测量方法，旨在改善测量精度和校准零位误差。
在无线传感器技术中，为了减小感应电势的影响，可以将无线传感器安装到输电线路，从而分段测量长线路的电压。
该技术利用传感器装置将电压信号转换为可靠的无线信号，并通过无线传输方式将信号传递给操作员进行测量和监测。
此方法对于长线路和大面积二次回路的测量尤为适用。
1.5 微分测量法微分测量法是一种用于测量电压或电流信号变化率的方法。
基于微积分中的导数概念，通过计算信号的斜率或变化速率来获得相关信息。
该方法更加简单，便于实现。
在实验设计中，还可以通过调整零位误差来进一步提高测量精度。
此外，在电力系统中使用电压互感器进行电压测量时，包括对220 kV 系统线路和保护电缆的电压测量。
其中，测量220 kV 系统线路电压时，为了得到最小化零位误差，可以通过适当调整电压互感器的工作参数，包括校准互感器的零位电阻，来达到更准确的测量结果。
而在保护电缆的电压测量中，为了抑制外部电磁场的干扰，通常采用外部测量方法，如使用屏蔽线缆或其他抗干扰措施，以提高测量的精确性。
通过上述方法的结合进行电压互感器二次回路电压的测量和计算，根据测量和计算结果，分析电压互感器二次回路压降对电能计量的影响原因，基于分析结果制定应对策略[6]。
2 实验部分2.1 实验准备实验以电压互感器为研究对象，在实验过程中，连接高速开关触点和熔接管，连接线长度较长，并且确保其电阻值相对较高。
电压互感器的二次回路如图1所示。
R 1R 2APAaBBbCCc图1 电压互感器二次回路图1中最左侧的A 、B 、C 为电压互感器的三相，P 表示主绕组，最右侧的R 1和R 2表示电阻。
改进电压互感器二次回路压降误差的措施
疆
＼
月 电 能 量 为 ２ ２ Ｗ ・ ９月 电 能 量 为 ２ ６ Ｗ ・ 。 ７ ３ ８ ｋ ｈ． ４ ８ ２ｋ ｈ 窃 电 者 坦 白 ．他 知 道 电能 量 波 动 异 常 会 引 起 用 电 检 查 人 员 怀 疑 ．所 以 每 月 窃 电 时 都 注 意 将 电 能 量 尽 量 保 持 平 衡 ， 日和 冬 、 两 季 用 电 高 峰 适 当 增 加 电 能 量 ． 节 夏 以
专 用 电 缆 中 的 电 流 很 小 。 可 以 减 小 二 次 导 线 压 降 及 由 此 带 来 的 计 量 误 差 。此 种 方 法 经 济 适 用 ， 易 推 广 。第 较
麻 痹用 电检查 人员 。 从 该 起 案 件 来 看 ． 窃 电 工 作 不 能 反 忽 视 电 能 量 波 动 小 的用 户 。在 加 强 巡 视
偿 二 次 导 线 压 降 所 引 起 的 角 差 。 采 用 电压 误 差 补 偿 器
与 采 用 其 他 方 法 相 比 ． 果 最 好 ， 以将 计 量 误 差 减 至 效 可
次 端 子 单 引 专 用 电缆 至 电能 表 。 种 方 法 投 资 最 少 ， 此 且 接 线 灵 活 ， 作 方 便 。 缺 点 是 会 引 起 电 压 互 感 器 合 成 操 但
路 。 为 消 除 继 电保 护 装 置 等 其 他 负 载 对 电 能 计 量 的 影 响 ． 因 地 制 宜 采 用 以下 方 法 。 一 种 方 法 是 敷 设 专 用 可 第 电压 互 感 器 二 次 线 。 即 在 电 能 表 与 继 电 保 护 装 置 共 用
一
的 比 差 和 角 差 。 电 压 误 差 补 偿 器 是 一 种 可 以 调 节 输 出
论述如何降低电压互感器二次回路压降
论述如何降低电压互感器二次回路压降摘要：文章主要通过4个方面，具体分析了电压互感器二次回路压降过大的原因，并根据实际情况，提出了6点降低电压互感器二次回路电压降的方法和措施。
关键词：电压互感器；二次压降；电阻；计量装置；准确性Abstract: The paper mainly through the four aspects, concretely analyzed voltage transformer secondary circuits too much pressure drop of reason, and according to the actual situation, proposed the six points lower voltage transformer voltage drop the secondary circuit of methods and measures.Keywords: voltage transformer; second pressure drop; resistance; measurement device; accuracy一、分析电压二次回路压降的原因1、二次回路电缆线电阻过大电压互感器的安装位置，一般离装设电能表的控制室计量屏很远，它们之间的二次连接导线较长，加之导线截面过小，则二次电缆的电阻值及由它所引起电压降可能较大。
以220 kV线路关口电能计量装置为例，设电压互感器到电能表间的二次电缆线长度(每相)为250 m，导线截面积S为2.5 mm2，导线电阻率ρ(铜线)为0.02(Ω·mm2/m)，主副电能表配置，每只电能表(全电子式)的功耗按2 V A(电能表电压回路及其辅助工作电源都由电压互感器供电)计算，每相电压互感器所带的二次负荷为4V A。
计算结果表明：此种情况下，由二次电缆电阻引起的压降为额定二次电压的0.23%，已超出0.2%的规定值。
电压互感器二次压降产生机理分析及其改进措施
电压互感器二次压降产生机理分析及其改进措施[摘要]分析电压互感器二次压降产生的原因，提出应对的改造方法，并对改造的经济效益进行了实例分析。
证明方案的可行性，可以减小电能损失，提高经济效益。
[关键词]PT 二次压降产生原因改进措施效益分析电压互感器二次压降的定义为：电压互感器二次侧出线端钮到电能表表头端钮之间的电压幅值和相位角的损失，称为电压互感器二次回路电压降，简称PT 二次压降。
一、电压互感器二次回路压降误差产生的原因电压互感器二次回路中含有接线盒、开关、电缆和旋钮端子等元件，必然存在回路阻抗。
自身阻抗部分中电缆的阻抗占主体，其原因是电压互感器二次回路使用电缆的长度在100米及以上，为此选择电缆的截面对其阻值具有较大影响；接触阻抗部分是接线盒、开关和旋钮端子等元件为实现连接目的产生的接插、旋转阻抗之和，这部分阻抗随着环境、时间的变化而变化，具有一定的时变性。
接触电阻的阻值在不利情况下，将比二次导线本身的电阻还大，有时甚至大到几倍。
测试中，二次线压降通常都比计算值大许多，其根本原因就是没有估计到接触电阻有如此大的变化。
为此，从定性角度可以说，电压互感器二次回路的总阻抗是变化的，而且这种变化具有随机性。
影响电压互感器二次压降的因素是电压互感器二次回路线路阻抗和二次回路中通过的电流，这些因素都是变化的，且具有一定的随机性，根据欧姆定律可以得出这样一个结论，电压互感器二次回路线路压降是一个变化量，且具有一定的随机性。
二、减少压降的改造方法（一）降低回路阻抗。
当分析二次压降的成因时，电压互感器二次回路阻抗是第一个被关注的参量。
根据前面分析的结果，电压互感器二次回路阻抗包括：导线阻抗、接插元件内阻和接触电阻等三个组成部分。
总之应该遵循：1.电压互感器二次回路更换更大截面积导线；2.定期打磨接插元件、导线的接头，尽量减小接触阻抗。
但无论采取何种处理手段，都只能将二次回路阻抗减小到一个数值，不能减小到零。
（二）减小回路电流。
浅谈电压互感器二次回路压降对电能计量的影响及对策
浅谈电压互感器二次回路压降对电能计量的影响及对策【摘要】由于电压互感器二次回路压降直接影响电能量计量的准确性，严重时会危及电力系统的稳定运行，所以本文从研究电压互感器二次压降的形成机理入手，并提出最为合理的二次压降治理方案（进行工作的具体计划或对某一问题制定的规划）。
【关键词】浅谈电压互感器二次回路压降电能计量影响对策引言实际运行中的电压互感器距离控制室的计量装置一般都有较远的距离，所以二次连接导线较长（对于一些500kV变电站，可达800m），再加上回路中接有阻值较大的快速开关接点及保险管等，如果负荷电流较大，则由此引起的二次回路压降将比较大。
而由于电压互感器二次导线压降引起的计量误差在电能计量综合误差中往往占最大的份额。
在DL/T448-2000《电能计量装置技术管理规定》中，对电压互感器二次回路电压降的数值作了严格的规定，并且还规定运行中的电压互感器二次回路电压降应定期进行检验。
针对电压互感器二次回路压降问题，提出了多种解决方法，如对重要的电能表装设专用的电压互感器二次回路；加粗电压互感器二次导线截面；采用电压误差补偿器来补偿二次导线压降引起的比差和角差，等等。
这些方法在一定程度上可以缓解电压互感器二次压降所带来的计量误差问题。
一、电压互感器二次回路压降的概述所谓电压互感器二次回路压降也就是电压互感器的二次测出线端钮与电能表头的端钮之间所存在电压的误差以及相位角的损失，可简称为电压互感器二次压降。
二、电压互感器二次回路压降存在的问题及产生原因在电能计量的回路当中，设置在室外的电压互感器与控制室内的电能表之间存在较远的距离，一般在200～400m左右，由于在这一整个回路当中存在各种设备，因此在其运行过程中必然会与电阻直接接触，并且电阻相对较大，此时整个线路就会存在回路阻抗的问题，导致电压互感器和室内电能表上的二次回路存在着电压降，两者之间的电压、大小以及相位角都存在着明显的差异。
三、二次回路压降的降低措施在电能计量的过程中，电压互感器二次回路存在电压降，就会直接影响到计量值的准确性，并且对于整个电力系统的运行产生较大的影响，因此在实际工作中，我们必须要采取有效的措施来干烧二次回路中的电压降。
电压互感器二次回路压降超差原因和改进措施分析
电压互感器二次回路压降超差原因和改进措施分析摘要：近年来，各行各业发展过程中对电能的需求量不断增加，这就需要确保电力系统稳定的运行，使其能够提供持续稳定的电力能源供应。
而电压互感器作为电力系统的重要组成部分，直接关系到电力系统运转的稳定性。
但目前在电压互感器运行过程中，由于其二次回路会有二次压降产生，这就使电能计量会有误差产生，为用户带来经济上的损失。
所以需要我们在实际应用过程，对电压互感器二次压降的现象进行充分的了解和掌握，并采取必要的措施，以尽量减少二次压降给电能计量所带来的影响，确保计量的公正性和合理性。
本文对电压互感器二次回路压降超差原因和改进措施进行分析。
关键词：电压互感器；二次回路；压降超差原因；改进措施电力系统电能计量装置综合误差由电压互感器误差、电流互感器误差、电能表误差以及电压互感器二次回路压降引起的误差四部分组成。
随着社会科技进步以及生产技术的不断提高，电压互感器误差、电流互感器误差、电能表误差在电能计量综合误差中所占的比例越来越少，因此，电压互感器二次回路压降所引起的误差越来越明显。
可见，分析电压互感器二次回路压降产生的原因以及寻求降低其误差的方法意义重大。
1电压互感器二次回路压降产生的原因电压互感器二次回路压降主要是指电压互感器二次侧端子到电能表接线端子两者之间的电压降相对于电压互感器二次实际电压的百分数。
电压互感器是连接接线端子与用户端计量装置的必经通道，实际应用中，两个端点之间具有较长的传输距离，为保证电力传输的稳定和正常，通常需要利用二次电缆等线材将两个端点串联起来，同时在串联电路中添加空气开关、熔断器、端子排等必须配件。
无论是连接电缆还是串联配件在其接触端和材料内部均存在一定的阻抗，这就会使得电流流经电压互感器二次回路时产生压降。
2电压互感器二次回路改进措施在电能计量的过程中，电压互感器二次回路存在电压降，就会直接影响到计量值的准确性，并且对于整个电力系统的运行产生较大的影响，因此在实际工作中，我们必须要采取有效的措施来干烧二次回路中的电压降。
电压互感器二次回路压降的分析与治理
A c a d e m i c F o r u m / 学术论坛电压互感器二次回路压降的分析与治理唐红艳(北票发电有限责任公司，辽宁北票122100)摘要：电压互感器（T V)二次回路降压是现阶段人们关注的重点问题，深入对其开展研究，明确其计量的准确性产生的影 响，根据现阶段对技术的要求完善，实现全面的创新。
在本文的研究过程中，深入分析现阶段电压互感器的概念与性质，探索电压互感器二次回路降压的影响因素，保证研究内容的合理性，以此为基础提出针对性的创新策略，解决存在的问题，以供相关人贝参考。
关键词：电压互感器；二次®路压降；电能表1电压互感器概述电压互感器（Voltagetransform er,TV),与变压器 相类似，其功能作用主要是针对现阶段的电压开展控制，实 现电压的转换，为继电保护装置供电，发挥出自身的作用。
与此同时，针对线路的公率、电压以及电能进行测M,做好 设备保护。
实际上电压互感器的容量较小，通常为几安或者 几+安，如下图为电压互感器，如图1所示。
图1电压互感器电压互感器二次回路发挥着继电保护与电能计S功 能，受其性质因素影响，会在电缆两端产生二次降压，其 II R 1, 12 R 2, 13 R 3,促使 Uab=U’a b、Ubc=U'b c, Uca=U_c a,进而产生比差值与相位差，在实际中可能产生电 压互感器二次回路压降严重超差，最终影响其稳定性，造成 电能表计量装置的准确性降低，出现漏计电能情况，对电力 系统运行产生影响。
例如下表为电压互感器二次回路原理图，图2所示。
2电压互感器二次回路压降原因2.1二次回路电缆线造成的压降受电压互感器自身的性质因素影响，在其运行过程中个，为保证其发挥出自身的功能，通常情况下工作人员在设计过 程中将电能表与电压互感器的位置分离，因此现阶段大部分 的电压互感器的安装的位置与装设电能表的控制室计量屏之 间存在较远的距离，以保证其发挥出自身的功能，进而造成 二次连接导线增长，同时由于导线的横截面积较小，造成二 次电缆的电阻值增大，电压降提升。
电压互感器二次回路压降超差原因和改进措施分析
关键 词 ： 电压 互 感 器 ； 计量； 误 差
作者 简介 ： 黄东兰（ １ ９ ７ ７ 一 ） ， 女， 广东茂名人 ， 广东电网公 司茂名供电局 ， 工程 师。（ 广东 茂名 ５ ２ ５ ０ ０ ０ ） 中图分类号 ： Ｔ Ｍ４ ５ １ 文献标识码 ： Ａ 文章编号 ： １ ０ ０ ７ － ０ ０ ７ ９ （ ２ ０ １ ３ ） ２ ９ － ０ ２ ２ ９ － ０ ２
原 因主 要 如下 ：
１ ． 二 次 阻抗 的影 响
量综 合 误 差中所占的比例 越来 越少， 因此 ， 电压 互感 器二次 回 路压 降所 引起 的误 差越 来越明显。《 电能计 量装 置技术管 理规 程 》（ Ｄ Ｌ ／ Ｔ ４ ４ ８ — ２ ０ ０ ０ ） 明确规定 ：“ Ｉ 、 Ⅱ类用于贸易结算 的电能 计 量 装置 中电压 互感 器二 次 回路压 降应不 大于其 额定 电压 的
电力系统 电能计 量装置 综合 误差 由电压互感 器误 差、 电流
互感 器误 差、 电能表误差 以及 电压 互感 器二次 回路压降 引起 的 误 差 四部 分 组 成 。随着社会 科 技 进步 以及 生 产技 术 的不断 提 高， 电压互 感 器误 差 、 电流 互感 器误 差 、 电能表 误差在 电能计
可见 ， 由于电压互感 器二次 回路存 在 的阻抗 ｒ ， 接入 电能 表 的计 量 电压比实际 电压 要低 ， 所 以电能 表计 量 的电量 比实 际要
由表１ 可 以看出， 分别 电压 互感器二次熔 断器前 、 后取测量 电压与电能表端 子 电压 比较 测量 时， Ａ相测 出的压降误 差相差
少。 这种 电压 降差值 越大 ， 电能 计量 误 差就越大 。 特别 是 Ｉ 、Ⅱ
电压互感器二次回路线路压降的相关问题探讨
次侧 刀闸 进行试 验接 线， 采用 图 １ 示接 线形 式 。 电压互 感 器二 次 出线进 所 专 用接线 盒 Ａ 由于 一般情 况下 电压互 感器二 次端 子与接 线盒 Ａ 间的距 离小 ， 之 于 ０ ｍ， ．５ 可不 考 虑两 者之 间 的 电压 降 。测量 电压互 感器 二 次压 降 时， 次 二 电缆线从 接线盒 Ａ 至 电能表专 用接线 盒 Ｂ 即可 测 出其 间 的电压 降 。 用这 接 ， 采 种 接 线 方 式 开 展 测试 工作 安 全 、方 便 。
比计算值大许多， 其根本原因就是没有估计到接触 电阻有如此大的变化。 从上述 分析 中， 以清 楚看到， 可 电压 互感 器二次 回路阻抗 的三个组成 部分 中， 以通过增加 导线截 面积 降低 导线 阻抗 ： 插元件 内阻基本 不变 ： 电阻 可 接 接触 占主导地 位， 且其 阻抗 变化 具有 随机 性 。于是 得到 降低 电压 互感器 二 次回路
一
囊 鞋
３降 低 ＝次 压降 的措 旌 由于 电压互感器 二次压 降直接影 响电能计 量的准确 性， 甚至对 系统稳定 运 行 产生 不 良影 响， 为此 在改 善二 次压 降方面， 以分 为降低 回路 阻抗 、减 小回 可 路 电流 和 增加 补偿 装 置等 三 大类 降低 二次 压 降的 措施 。 （） １ 降低 回路阻抗 在分析 二次压 降的成因 时， 电压互 感器二次 回路阻抗 是第一个被 关注 的参 量 。根据 前 面分 析 的结 果， 电压 互 感器 二次 回路 阻 抗包 括 ： 导线 阻抗 、接 插 元 件 内 阻和 接触 电 阻等三 个 组成 部 分 。 ①导 线 阻抗 由于 电压互 感 器二次 回路 的长 度达 ｌ ０ ０ ｍ之 间， Ｏ ￣５ ０ 而且 导线截 面积 过 小， 因而二 次 回路导 线 电阻成 为 回路 阻抗 中最被 关注 的 因素 。为此在 《 电能 计 量装 置技术 管理 规程 》Ｄ ／ ４８ ２０ ＬＴ ４ — ０ ０中， 计量 用电压 互感器 二次 回路 对 的测试 作 出了相关 的规 定 ： 互感 器二 次 回路 的连接 导线 应采 用铜 质单 芯绝 缘 线 。对 电压 二次 回路， 连接 导线 的截 面积应 按允 许的 电压 降计算确 定， 至少 应 不 小于 ２ ５ ｍ。在实 际工作 中， ．ｒ￣ ａ 电压互 感器 二次 回路 线路 的截面 积一 般选在 ６ ｍ 。但 无论 若 何选 取 导线 截面 积， 线阻 抗 都是 存在 的 。 ｍ ２ 导 ② 接插 元件 内阻 考虑 到 电压 互感 器 二次 回 路 中存 在刀 闸 、保险 、转 接端 子和 电压 插 件 等 接插元 件， 在不 考虑接 触 电阻 的前提下， 元件 的 自阻和 可 以认为是 一个 定 各 值， 该值 很 小， 并且 不 易减 小 。 ③接 触 电阻 在 电压 互感器 二 次回路 阻抗 中， 接触 电 阻占很大 的 比重 ， 阻值是 不稳定 其 的， 受接触 点状态 和压力 以及 接触表 面氧 化等 因素 的影响， 阻值 不可避 免地 发 生 变化， 且这 种变 化是 随机 的， 是不 可预测 的 。测试 中， 次线压 降通 常部 又 二
电压互感器二次回路压降超差原因和改进措施分析 栾洪利
电压互感器二次回路压降超差原因和改进措施分析栾洪利摘要：电压互感器是电力系统的主要组成部分之一，对电力系统的稳定运转具有重要意义，但是电压互感器会在电能表端子之间二次回路线路中产生二次压降，这一现象会导致电压计量与真实值之间出现一定偏差，为用户带来经济方面的损失。
鉴于电压互感器二次回路压降具有普遍存在性，且对电力系统的运行以及电能的计量等具有重要影响，在实际应用中必须充分了解和掌握该造成该现象的原因，并针对这种现象做出必要的应对措施，以减小或消除二次压降对电力系统造成的影响，确保计量误差在合理范围内。
基于此，本文对电压互感器二次回路压降超差原因和改进措施进行分析。
关键词：电压互感器；二次回路；压降超差原因；改进措施电力系统电能计量装置综合误差由电压互感器误差、电流互感器误差、电能表误差以及电压互感器二次回路压降引起的误差四部分组成。
随着社会科技进步以及生产技术的不断提高，电压互感器误差、电流互感器误差、电能表误差在电能计量综合误差中所占的比例越来越少，因此，电压互感器二次回路压降所引起的误差越来越明显。
可见，分析电压互感器二次回路压降产生的原因以及寻求降低其误差的方法意义重大。
1电压互感器二次回路压降超差原因分析1.1二次回路连接电缆。
变电站及大用户电能表一般都装在主控室电能表屏上,与户外母线电压互感器距离较远,近则几十米,远则上百米，甚至更长。
加之现场电压回路的电缆不是按照回路所接负载的大小及距离来计算确定电缆截面,导致电缆截面过小,使得电压互感器二次侧出线端钮处的电压大于二次回路末端电能表表头端钮处的电压。
1.2二次回路中所接快速开关、保险、继电器、辅助接点、试验端子等的接触电阻较大,35kV及以上电压等级的电压互感器,其端子箱、隔离刀闸辅助接点等大都在户外,由于室外环境污染,温湿度变化等导致这些接点氧化较为严重,使得接触电阻增大,二次回路电压损失也增大。
1.3保护、测量、计量共用一个电压互感器二次绕组,二次负载大,从而引起负载电流增大,使得二次回路的电压损失增加。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电压互感器二次回路降压的治理措施【摘要】：由于电压互感器二次回路压降直接影响电能量计量的准确性，严重时会危电力系统的稳定运行，因此本文从分析电压互感器二次压降的形成机理入手，并提出最为合理的二次压降治理方案。
【关键字】：电压互感器，二次压降，补偿AbstractBecause the PT secondary loop voltage drop directly affects energy measurement. After consulting the PT secondary loop voltage drop a great amount of materialsthe accuracy of the electric，the best method to reduce was put forward based on analyzing the cause of which.Keywords： voltage transformer, secondary voltagedrop, compensation一、绪论随着电力市场的改革，电能计量关系到直接经济利益，做好PT二次回路压降管理与改造工作，对保证电能计费的公正合理意义较大。
正确的电能计量对核算发、供电电能，综合平衡及考核电力系统经济技术指标，节约能源，合理收取电费等都有重要意义。
在电力系统中开展电能计量的综合误差测试是实现电能正确计量的基本技术措施之一。
电能计量的综合误差包括电能表、电流互感器、电压互感器的计量误差以及电压互感器到电能表的二次回路线路压降。
当电能表、互感器的计量误差符合国家有关规程规定时，由电压互感器二次侧到电能表端子之间二次回路线路的电压降(简称为PT二次电压降)，将导致电压量测量产生偏差。
PT二次压降问题是电力发、输、变、企业普遍存在的问题，它使系统电压量测量产生偏差，不仅影响电力系统运行质量，而且直接导致电能计量误差，这种计量误差直接归算到电能计量综合误差之中。
几年来，经常发生电压互感器二次接线故障，直接影响二次回路的安全运行，给厂家经济造成一定的损失。
电压互感器是一次和二次回路的重要元件，向测量仪表、继电器的线圈等供电，能正确反映电气设备的正常运行。
故障现象：35kV母线电压互感器大部分采用的型号3XJDJJ-35，电压比是：（请参参考文献）。
每年当春秋阴雨季节或天气潮湿、有大雾时，中控室就会经常发出单相接地或电压降低信号，经值班人员切换电压表，有一相或两相电压指示下降，另两相或一相电压指示值不变报告梯调请电气二次班前来处理。
电气二次人员对二次回路及继电保护触点进行了打磨，对保护的继电器进行了整定，均未发现异常。
经多方查找，发现3 5 K V母线电压互感器的二次接线的线头长年老化，有放电的痕迹。
经分析，这种户外式电压互感器的二次接线引出端比较短，二次配线时所留线头端子比较短。
一般正常运行时，由于北方气候干燥，常年少雨、灰尘大，空气中的污物比较多。
当天气是阴雨或潮湿时，就会在电压互感器的二次接线表面形成一个导电层构成回路，致使电压互感器的二次侧发生单相接地或电压降低。
但这不是真正线路上的接地和短路，只是二次回路保护误发信号，造成故障，影响了二次回路的稳定运行，造成一定的经济损失。
有文献指出，电压互感器装置在变电设备现场，二次电压需要通过几十米至几百米的电缆及各种辅助接点接到控制室，供继电保护、自动装置、测量仪表的电压线圈及电压回路。
这些负载的大小，决定了二次回路电流的大小。
由于二次回路电缆导线和各种辅助接点直流电阻的存在，在电缆两端产生了电压降，使负载端电压低于PT端电压 U伏，产生了幅值(变比)和相角误差。
其误差大小决定于二次回路直流电阻大小，负载大小(二次电流大小)、性质(负载功率因数)及其连接方式。
有文献指出，某省网年售电100亿度，PT二次压降平均为1伏，按PT 二次额定电压为100伏计算，漏计电能为1亿度，按0.2元/度计算，损失电费2000万元。
文献指出，某发电厂110 kVI段电压互感器二次回路压降为0.62%。
110kVI段电压互感器二次回路压降超标，直接影响到3号发电机关口电能表计量装置的准确计量。
3号机每年平均上网电量为2亿千瓦时，丢失电量△W=W * 0.62%=1240000kWh，即年损失电量达124万度。
从上述例子中，可以看出PT二次压降直接影响电能量计量的准确度，由于PT二次压降的单向性，致使电力企业漏计电能，导致巨额经济损失;同时对电力系统安全运行也是一种潜在的威胁。
二、电压互感器二次回路的接线形式现场运行中按照电压等级的不同，电压互感器二次回路采用了不同的接线形式。
1.10kV至35kV电压互感器二次接线电压互感器一次侧(高压侧)有熔丝，二次不设熔丝和任何其他保护设施，以减小电压互感器二次回路压降。
从电压互感器与电能表距离的远近进行如下分析。
电压互感器与电能表相距较远(一般大于10m)。
为了在测量电压互感器压降时，不断其一次侧刀闸进行试验接线，采用图一所示接线形式。
电压互感器二次出线进专用接线盒A，由于一般情况下电压互感器二次端子与接线盒A之间的距离小于0. 5 m，可不考虑两者之间的电压降。
测量电压互感器二次压降时，二次电缆线从接线盒A接至电能表专用接线盒B，即可测出其间的电压降。
采用这种接线方式开展测试工作安全、方便。
当电压互感器与电能表相距较近时，在实际电力客户接线时又分为两种情况。
(1)电能表直接装在电压互感器柜上(如手车柜)，电压互感器二次电缆直接进入电能表接线盒B，二次导线截面积大于4mm 如图二所示。
电能表与电压互感器二次端子之间连线距离小于lm，一般不考虑电压降误差，但至少应每2年1次在停电的情况下检查和处理电压互感器二次端子接头生锈、腐蚀等情况。
(2)电压互感器二次通过插件接至电能表接线盒，如图三所示。
这种接线方式一般是电压互感器装在手车柜上，用上电后就不再管理，压降不易侧试。
实际这类“插件”操作频繁，接触电阻不能忽略。
2.110kV及以上电压互感器二次接线电压互感器一次侧没有熔丝，电压互感器二次侧必须装设保护设备(熔丝或快速空气开关)，防止电压互感器二次短路。
对于进线供电的情况，为了保证计量准确，便于加封，在电压互感器杆下装设专用电压互感器端子箱，接线方式如图四所示。
将接线盒A和快速开关ZKK装于电压互感器二次箱内，二次电缆从快速开关ZKK直接接到电能表接线盒B，可测量出从接线盒A到电能表之间的电压降，同样电压互感器二次端子接头应至少2年1次检查和处理锈腐等情况。
ZKK应使用单相的快速空气开关，便于对电压互感器进行一相一相的测量，同时测量时应有足够的操作距离，保证工作人员的安全。
电压互感器电缆首端、中端和末端保护层金属部分一定要可靠接地，以屏蔽外磁场感生的电势，保证电压降测量的准确性。
三、降低二次压降的措施由于电压互感器二次压降直接影响电能计量的准确性，甚至对系统稳定运行产生不良影响，为此人们在改善二次压降方面做了大量工作，归结起来可以分为降低回路阻抗、减小回路电流和增加补偿装置等三大类降低二次压降的措施。
下面就这三种降低二次压降措施进行细致分析。
1.降低回路阻抗在所有关于二次压降及降压措施的文献中，当分析二次压降的成因时，电压互感器二次回路阻抗是第一个被关注的参量。
根据前面分析的结果，电压互感器二次回路阻抗包括：导线阻抗、接插元件内阻和接触电阻等三个组成部分。
1.1导线阻抗由于电压互感器二次回路的长度达100米至500米之间，而且导线截面积过小，因而二次回路导线电阻成为回路阻抗中最被关注的因素。
为此在《电能计量装置技术管理规程》D L / T 448-2000中，对计量用电压互感器二次回路的侧试作出了相关的规定：互感器二次回路的连接导线应采用铜质单芯绝缘线。
对电压二次回路，连接导线的截面积应按允许的电压降计算确定，至少应不小于2.5mm 。
在实际工作中，电压互感器二次回路线路的截面积一般选在6mm 。
但无论若何选取导线截面积，导线阻抗是存在的，只是量值的大小而已。
1.2接插元件内阻考虑到电压互感器二次回路中存在刀闸保险、转接端子和电压插件等接插元件，在不考虑接触电阻的前提下，各元件的自阻和可以认为是一个定值，该值很小，并且不易减小。
1.3接触电阻许多文献指出，在电压互感器二次回路阻抗中，接触电阻占很大的比重，其阻值是不稳定的，受接触点状态和压力以及接触表面氧化等因素的影响，阻值不可避免地发生变化，且这种变化是随机的，又是不可预测的。
接触电阻的阻值在不利情况下，将比二次导线本身的电阻还大，有时甚至大到几倍。
测试中，二次线压降通常都比计算值大许多，其根本原因就是没有估计到接触电阻有如此大的变化。
从上述分析中，可以清楚看到，电压互感器二次回路阻抗的三个组成部分中，可以通过增加导线截面积降低导线阻抗;接插元件内阻基本不变;接触电阻占主导地位，且其阻抗变化具有随机性。
于是得到降低电压互感器二次回路阻抗的具体方案为：（1）电压互感器二次回路更换更大截面积导线;（2）定期打磨接插元件、导线的接头，尽量减小接触阻抗。
但无论采取何种处理手段，都只能将二次回路阻抗减小到一个数值，不能减小到零。
2.减小回路电流一般情况下，电压互感器二次计量绕组与保护绕组是分开的，计量绕组负载为电能表等，负载电流小于200mA，因而现场测试若发现电压互感器一次回路电流大于200mA时，可采取以下措施减小电流：（1）采用专用计量回路目前电压互感器二次一般有多个绕组，且计量绕组与保护绕组各自独立。
否则电压互感器二次回路电流较大。
（2）单独引出电能表专用电缆对于计量绕组表计较多的情况，即使该绕组负载电流较大，但通过专用电缆的电流因只有电能表计的负载而减小，因而电能表计回路的电压互感器二次回路压降也较小。
（3）选用多绕组的电压互感器对于新建或改造电压互感器的情况，有的电压互感器有两个二次主绕组和1个辅助绕组，可取主绕组中的1个作为电能计量专用二次绕组，这样该回路因只接有电能表而使电流较小，从而压降也较小。
（4）电能表计端并接补偿电容由于感应式电能表电压回路为电压线圈，电抗值较大，使得流过电压线圈的电流即电压互感器二次回路电流无功分量较大，电压互感器二次回路负载功率因数较低。
采用在电能表电压端子间并接补偿电容的方法，可以降低电压互感器二次回路电流的无功分量，从而降低电压互感器二次回路电流，达到降低压降的目的。
实际并接电容时，应选好电容值，一般以压降的角差最小为最佳选值。
还应注意电容的耐压，以保证可靠性。
但是此措施由于未被有关部门完全认可，所以并未被广泛采用，建议慎重使用。
2.5装电子电能表电子电能表功能全，往往1只表可代替有功、无功，最大需量及复费率等表，因而可减小电能表计数量，同时电子电能表输入阻抗高，单只表负载电流只有30mA左右，因而使得电压互感器二次回路电流大大降低，压降也就较小。
