同步发电机并网运行解读

同步发电机并网运行解读

T1 T T0 P 1 P M p0
同步发电机有功功率的流程图
输入 功率P1
电磁功 率Pem
输出功 率P2
机械损 耗pmec
铁损pFe 附加损 耗pad
定子铜损 pcu1
2. 自同步法:
自同步法的投入步骤为: (1)校验发电机相序把发电机拖动到接近同步
速,励磁绕组经限流电阻短路。
(2) 灯光旋转法:
此方法比暗灯法容易实现并网操作,一个相 灯熄灭时,另两个相灯亮度一样;另外可根据灯 电网 光旋转方向判断频率大小。
旋转灯光法接线图
V
A S BS C S AG BG CG
2 3 1
GS 3~
条件不满足时对电机的影响
1、电机和电网之间有环流,定子绕组端部受 力变形。 2、产生拍振电流和电压,引起电机内功率振 荡。 3、电机和电网之间有高次谐波环流,增加损 耗,温度升高,效率降低。 4、电网和电机之间存在巨大的电位差而产生 无法消除的环流,危害电机安全运行。
A B C
电网
U GA
V
A S BS C S AG BG CG
U1
U SA
2 3 1
G S
U GB
U SB
U SC
GS 3~
U 2
U 3 U GC
暗灯法接线和向量图
当不满足并网条件时,暗灯法所见的现象
a.频率不等:相灯将呈现同时暗、同时亮的交替变化现象, 说明发电机与电网的频率不同,需调节原动机转速从而改 变发电机频率。 b.电压不等:三个相灯没有绝对熄灭的时候,而是在最亮 和最暗范围闪烁,需调节励磁电流从而改变发电机的端电 压。 c.相序不等:三个相灯明暗呈交替变化状态,说明发电 机与电网的相序不同,需对调发电机或电网的任意两根接 线。 d. 相角不等:三组相灯不同时熄灭,不能合闸并网,需 微调节转速。

发电机并网原理

发电机并网原理

发电机并网原理
发电机并网原理是指将多台发电机连接在一起,共同向电网输出电能的过程。

其原理主要包括并联发电机的电压、频率和相位同步。

首先,通过并联连接,使得多台发电机的输出端口连接到一个公共的电网上。

在并网过程中,需要保持所有发电机的电压保持一致。

为了实现电压同步,通常会使用自动电压调整器(AVR)等装置,使得发电机的输出电压与电网的电压相匹配。

其次,发电机的频率也需要与电网保持同步。

一般来说,电网的工作频率为50Hz或60Hz,发电机的旋转速度和极对数都
是确定频率的重要参数。

为了保证发电机的频率与电网相一致,通常会设置速度调节器,使得发电机的转速与电网的频率保持同步。

最后,相位同步是确保多台发电机的输出电流相位一致。

这是通过发电机的同步装置实现的,其中包括同步发电机的励磁系统和同步器。

同步器会监测电网的相位,并控制励磁系统,使发电机输出的电流相位与电网保持一致。

总之,发电机并网原理是通过电压、频率和相位同步,使得多台发电机能够协调工作,将电能输出到同一个电网中,以满足电力供应的需求。

自-三相同步发电机的并网运行

自-三相同步发电机的并网运行

三相同步发电机的并网运行一、实验目的1、掌握三相同步发电机投入电网并联运行的条件与操作方法。

2、掌握三相同步发电机并联运行时有功功率与无功功率的调节。

二、预习要点1、三相同步发电机投入电网并联运行有那些条件?不满足这些条件将产生什么后果?如何满足这些条件?2、三相同步发电机投入电网并联运行时怎样调节有功功率和无功功率?调节过程又是怎样的?三、实验项目1、用准确同步法将三相同步发电机投入电网并联运行。

2、用自同步法将三相同步发电机投入电网并联运行。

3、三相同步发电机与电网并联运行时有功功率的调节。

4、三相同步发电机与电网并联运行时无功功率调节。

(1) 测取当输出功率等于零时三相同步发电机的V形曲线。

(2)测取当输出功率等于0.5倍额定功率时三相同步发电机的V形曲线。

四、实验方法2、屏上挂件排列顺序D52、D53、D34-23、用准同步法将三相同步发电机投入电网并联运行三相同步发电机与电网并联运行必须满足下列条件:(1)发电机的频率和电网频率要相同,即fⅡ=fⅠ;(2)发电机和电网电压大小、相位要相同,即E0Ⅱ=UⅠ;(3)发电机和电网的相序要相同。

为了检查这些条件是否满足,可用电压表检查电压,用灯光旋转法或整步表法检查相序和频率。

4、旋转灯光法(1) 按图5-4接线。

三相同步发电机GS选用DJ18,GS的原动机采用DJ23校正直流测功机MG。

Rst选用R2上180Ω电阻,Rf1选用R1上1800Ω阻值,R f2选用R3上900Ω与900Ω并联加R4上90Ω与90Ω并联共495Ω阻值,R选用R6上90Ω固定电阻。

开关S1选用D52挂箱,S2选用D53挂箱。

并把开关S1打在“关断”位置,开关S2合向固定电阻端(图示左端)。

(2)三相调压器旋钮退至零位,在电枢电源及励磁电源开关都在“关断”位置的条件下,合上电源总开关,按下“启动”按钮,调节调压器使电压升至额定电压220伏,可通过V1表观测。

图5-4 三相同步发电机的并联运行(3) 按他励电动机的起动步骤(校正直流测功机MG电枢串联起动电阻R st,并调至最大位置。

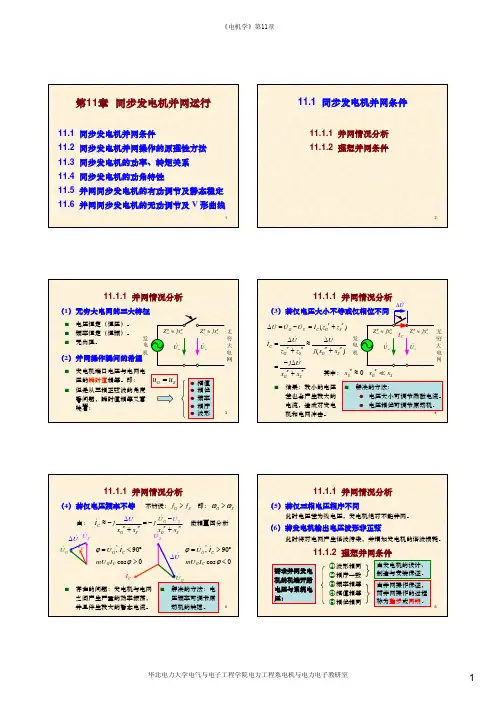

07第11章 同步发电机并网运行

07第11章 同步发电机并网运行

−U SA −U SB −U SC
U GA U SC
U SA U GB ΔU3
电注意此处!
出现灯光旋转,说 明相序不对,绝对 不能并网。
9

现象:
U SB U GC ΔU2
注意此处!
z 电压大小且频率不等时,灯光
交替明暗。
并网时刻:A 相灯
z 仅电压不等时,灯光有明有暗。 光熄灭并且另两相
z 仅频率不同时,灯光交替明灭。 灯光亮度相同。
之间产生严重的功率振荡,
压频率可调节原
并且伴生较大的暂态电流。
动机的转速。
5
11.1.1 并网情况分析
(5)若仅三相电压相序不同
此时电压差为线电压,发电机绝对不能并网。
(6)若发电机输出电压波形非正弦
此时将对电网产生谐波污染,并增加发电机的谐波损耗。
11.1.2 理想并网条件
要求并网发电 机的机端开路 电压与系统电 压:
① 波形相同 ② 相序一致 ③ 频率相等 ④ 幅值相等 ⑤ 相位相同
由发电机的设计、 制造与安装保证。
由并网操作保证, 而并网操作的过程 称为整步或同期。
6
华北电力大学电气与电子工程学院电力工程系电机与电力电子教研室
1
《电机学》第11章
11.2 同步发电机并网操作的原理性方法
11.2.1 准整步法
ΔU
Z
′′
S

jxS′′
US
力(3)若仅电压大小不等或仅相位不同
ΔU = UG −US = IC (zG′′ + zS′′)
IC
=
ΔU zG′′ + zS′′

ΔU j(xG′′ + xS′′)

同步发电机的并网运行

同步发电机的并网运行

同步发电机的并网运行本章概述:单机供电的缺点:①不能保证供电质量(电压和频率的稳定性)和可靠性(发生故障就得停电);②无法实现供电的灵活性和经济性。

这些缺点可以通过多机并联来改善。

通过并联可将几台电机或几个电站并成一个电网。

现代发电厂中都是把几台同步发电机并联起来接在共同的汇流排上,一个地区总是有好几个发电厂并联起来组成一个强大的电力系统(电网)。

并网运行(Parallel Operation处点:①提高了供电的可靠性,一台电机发生故障或定期检修不会引起停电事故。

②提高了供电的经济性和灵活性。

③提高了供电质量,同步发电机并联到电网后,它的运行情况要受到电网的制约,也就是说它的电压、频率要和电网一致而不能单独变化。

17-1并联条件及其方法一、并网条件把同步发电机并联至电网的过程称为投入并联,或称为并列、并车、整步。

在并车时必须避免产生巨大的冲击电流,以防止同步发电机受到损坏、电网遭受干扰。

并网条件:①电压有效值应相等即U=U1;②频率和相位应相等f=f1、j =j1;③双方应有一致的相序。

若以上条件中的任何一个不满足则在开关K的两端,会出现差额电压, 如果闭合K,在发电机和电网组成的回路中必然会出现瞬态冲击电流。

上述条件中,除相序一致是绝对条件外,其它条件都是相对的,因为通常电机可以承受一些小的冲击电流。

二、并联方法并车的准备工作是检查并车条件和确定合闸时刻通常用电压表测量电网电压,并调节发电机的励磁电流使得发电机的输出电压再借助同步指示器检查并调整频率和以确定合闸时刻同步指示器法(1)灯光明暗法(看动画)并车方法为:①通过调节发电机励磁电流使得发电机的端电压等于电网电压;②电压调整好后,如果相序一致,灯光应表现为明暗交替,如果灯光不是明暗交替,则说明相序不一致,这时应调整发电机的出线相序或电网的引线相序,严格保证相序一致;③通过调节发电机的转速改变其频率,直到灯光明暗交替十分缓慢时, U=U1将三只灯泡直接跨接于电网与发电机的对应相之间说明和电网频率已十分接近,等待灯光完全变暗的瞬间到来,即可合闸并车。

同步发电机并网运行时无功功率的调节

同步发电机并网运行时无功功率的调节

同步发电机并网运行时无功功率的调节一、无功功率的调节负载类型,多数负载除了消耗有功功率外,还要消耗电感性无功功率,如异步电机/变压器/电抗器等。

电网除了供给有功功率外,还要供给大量滞后性的无功功率。

电网所供应的全部无功功率一般由并网的所有发电机分担。

本节将讨论发电机所担负的无功功率的调节方法。

分析过程中,认为发电机的电压和频率将维持常数。

如果保持原动机的拖动转矩不变(即不调节原动机的汽门、油门或水门),那么发电机输出的有功功率亦将保持不变。

P2=mUIacosj = mUE0sind /Xs= 常数Iacosj = 常数E0sind = 常数在有功功率不变时,调节发电机的励磁电流,则空载电势也随之变化。

隐极发电机的电势相量图中,Ia和E0的矢端必须落在直线AB和CD上。

①如果在某一励磁电流If0时,Ia正好与平行,此时无功功率为0,发电机输出的全部是有功功率,我们说发电机处于正常励磁状态。

②如果增加励磁电流到If1,则E0的矢端沿直线AB右移到E01,Ia的矢端将沿直线CD下移至Ia1,Ia1滞后于U,我们说发电机处于过励状态,输出功率中除了有功功率外,还有滞后性的无功功率;③如将励磁电流减少到If2,则E0的矢端沿BA左移到E02,Ia的矢端将沿DC上移到Ia2,Ia2超前于U,我们说发电机处于欠励状态,发电机输出功率中除了有功功率外,还有超前性的无功功率。

二、V形曲线通过调节励磁电流可以调节同步发电机无功功率。

励磁电流变化时,发电机的电枢电流也会发生相应的变化。

在有功功率不变时,将励磁电流If从欠励调节到过励,Ia=f(If)的曲线是一个V形。

V形曲线是一簇曲线,每条曲线对应一定的有功功率。

V形曲线上都有一个最低点,对应cosj=0的情况。

将所有的最低点连接起来,将得到与cosj =0 对应的曲线,该线左边为欠励状态,功率因数超前,右边为过励状态,功率因数滞后。

V形曲线可以利用电势相量图及发电机参数大小来计算求得,亦可直接通过负载试验求得。

17-2章同步电机并网运行

17-2章同步电机并网运行

并联于无穷大电网的同步发电机当电网电压和 频率恒定、参数(xd、xq、xs)为常数、空载电 势E0不变(即 If 不变)时,Q=f(δ)为无功功率功 角特性。
20
无功功率与功角关系
Q mUI sin
E0

Ix s sin E 0 cos U E 0 cos U I sin xS E 0U U Qm cos m xS xS
0 0
Pem Pem max Pem 0
3) 180
4) Pem 附加 0
功角的时空概念

在时间上:端电压和励磁电势之间的相位差 在空间上:合成磁场轴线与转子磁场轴线之间夹 角。 稳定运行时, Ff和F之间无相对运动, 固定。 功角为正值时,为发电机运行。
18
功角 δ 意义的图示:
Pem
mUE0/xs
0
δ
隐极同步发电机的功角特性:
(1)保持励磁电流if
不变时Pem值与δ角 按正弦曲线变化,正 半波代表发电机工况。
Pem
请比较if1 和if2的大 小
if1
if2
(2)Pem 一定时,改
变励磁电流if ,若if1 > if2 ,则δ 1< δ 2
δ1 δ2
δ
二.隐极同步发电机的功率特性与转矩特性
j I xs
E0

I δ

U


F Ff
29
2. P的调节
Pem P2
A
Pemax
δ
0
δA 900
1800

(3)此时Pem>0,发电机输出电功 率。 此时转子受F 制动作用,即电 磁转矩T为制动性质。(使其速度 为 n 1)

同步发电机与电网的并联运行

同步发电机与电网的并联运行

同步发电机与电⽹的并联运⾏重庆⼤学电⽓⼯程学院,《电机学》课程,4.5学分,上课72学时,实验18学时,韩⼒,? 2005,hanli@,65111229同步发电机与电⽹的并联运⾏电⽓⼯程学院韩⼒本节内容并联运⾏的⽬的意义投⼊并联运⾏的条件投⼊并联运⾏的⽅法功⾓特性有功功率的调节⽆功功率的调节发电机并⽹运⾏的意义减少发电⼚的储备容量:发电⼚可以根据负荷的发展,相应地逐步增加发电机的台数。

提⾼发电⼚运⾏的经济性:发电⼚可按照负荷变化倩况,确定投⼊并联运⾏的发电机台数。

提⾼供⽤电的质量和可靠性:由多台发电机组成⼀个发电⼚,由许多发电⼚构成电⼒系统,容量⼤,负荷变化时对系统的电压和频率的影响就⼩。

同步发电机投⼊并联运⾏的条件同步发电机与电⽹的相序必须⼀致;同步发电机与电⽹的频率应相同;同步发电机的激磁电动势E0与电⽹电压U的幅值、相位、波形应相同。

同步发电机投⼊并联运⾏的条件相序⼀致:多相系统相容的基本要求。

波形、频率、幅值、相位相同:交流电磁量相等的基本条件。

同步发电机投⼊并联运⾏的⽅法准确整步法直接接法交叉接法⾃整步法直接接法(灯光熄灭法)交叉接法(灯光旋转法)⾃整步法前提:相序⼀致。

将励磁绕组通过限流电阻短接;拖动到接近同步速(相差2~5%),在⽆励磁电流的情况下,将发电机接⼊电⽹;再接通励磁并调节励磁,依靠定⼦磁场和转⼦磁场之间的电磁转矩,将发电机牵⼊同步转速。

注意事项:励磁绕组必须通过⼀个限流电阻短接,因为直接开路,将在其中感应出危险的⾼压;直接短路,将在定、转⼦绕组间产⽣很⼤的冲击电流。

同步发电机并⽹⽅法的⽐较同步发电机的功⾓特性前提:E0、U、f保持不变;忽略电枢电阻,Ra=0。

不计饱和寻求:Pe=f(δ)同步发电机的功⾓特性同步发电机的功⾓特性同步发电机的功⾓特性隐极与凸极同步发电机功⾓特性的⽐较隐极与凸极同步发电机功⾓特性的⽐较功率⾓的双重含义同步发电机有功功率的调节“⽆穷⼤”电⽹的概念有功功率的调节静态稳定“⽆穷⼤”电⽹的概念电⽹视在功率S等于⽆穷⼤;电⽹内部阻抗Z等于零;电⽹电压U等于常数;电⽹频率f等于常数。

第7章同步发电机的并列运行

第7章同步发电机的并列运行

一、准同步法
具体分析:
若波形不同,并网后在电机与电网间必要 产生一系列高次谐波环流,从而损耗增加、 温度升高、效率降低。
若均是正弦波即波形相同但频率不等,UF 与US之间便有相对运动(图示), UF与US 的夹角将在00 ~ 3600间不断变化,导致二者 电压差忽大忽小,若频率相差越大,一方 面牵入同步难,一方面产生差频环流,在 电机内引起功率振荡。
相对的。
一、准同步法
条件不满足时对电机的影响: ① 相序不同:电网和电机之间存在巨大的电
位差而产生无法消除的环流,危害电机安 全运行。 ② 电压不同:电机和电网之间有环流,定子 绕组端部受力变形。 ③ 频率不同:产生拍振电流和电压,引起电 机内功率振荡。 ④ 波形不同:电机和电网之间有高次谐波环 流,增加损耗,温度升高,效率降低。
T1 ——原动机输入机械转矩(驱动性质); Tem——发电机电磁转矩(制动性质); T0 ——发电机空载转矩(制动性质)。
二、稳态功角特性
稳态功角特性:同步发电机并入电网后,当
E0和U保持不变时,Pem=f(θ)。 1.凸极机的功角特性
Pem P2 mUI cos mUI cos( ) mUI cos cos mUI sin sin mUIq cos mUId sin
二、稳态功角特性
3. 隐极机的无功功角特性
Q mUI sin
由隐极机简化相量图可知:
E0 cos U Ixt sin
I sin E0 cos U
xt
Q mE0U cos mU 2
xt
xt
二、稳态功角特性
隐极机的无功功角特性
0,Q m U (E0 U )
xt arccos U ,Q 0
一、准同步法

31电机学-同步发电机的并联运行02

31电机学-同步发电机的并联运行02

同步发电机的并联运行➢无限大电网无限大电网:现代电网的电压和频率可以看作是不变的,即U=常数,f=常数,称为无限大电网,所以无限大电网实际上相当于一个内阻抗等于零的恒频、恒压电源。

➢并联投入条件1.发电机的电压幅值等于电网电压幅值,而且波形一致。

2.投入时,发电机的电压相位与电网电压相位一致。

3.发电机的频率等于电网的频率。

4.发电机的相序必须与电网相序一致。

§11-2 同步发电机并联投入的条件和方法➢并联投入方法整步过程:把发电机投入到电网所进行的操作过程称为整步过程(或称并车)。

整步方法:准整步和自整步。

准整步:把发电机调整到完全合乎并联投入条件,然后投入电网,这种方法叫准整步。

自整步:首先校验发电机的相序,并按照规定的转向(和定子旋转磁场的转向一致)把发电机拖动到接近同步速旋转,把励磁绕组通过一限流电阻短路(不加励磁),然后把发电机投入电网,并立即加上励磁,依靠定、转子间形成的电磁力矩,把转子自动地拉入同步。

同步发电机的并联运行§11-3 同步发电机的功率和转矩平衡方程式P 1= ( pm+ pfe+ pad) +PMP 2=PM-PcuaP2= mUI cosϕE 0 U cos ϕ + Ir a = E δ cos ϕ'P M= mE δ I cos ϕ'图11-7 隐极同步发电机电动势相量图 jI x s E δ jI x σ UI r aϕ' I➢ 转矩方程式T 1 = T 0 + T MP 1 = p fe + p m + P M Ω1 Ω1 Ω1Ω = 2π n 1 = 2π f (机械弧度/ 秒) 1 60 p同步发电机的并联运行§11-4 同步发电机的功角特性功角特性是同步电机并网运行的基本特性之一。

通过功角特性,可以确定稳态运行时发电机所能发出的最大电磁功率,还可以用它来分析静态稳定等问题。

功率角:指励磁电动势E 0和电网电压U 这两个向量之表示。

同步发电机的并网运行

同步发电机的并网运行

并网运行可能导致电网谐波污染 影响电网稳定性
同步发电机并网运行的步骤
04
启动前的检查
检查同步发电 机的电压、电 流、频率等参
数是否正常
检查同步发电 机的冷却系统、 润滑系统、控 制系统等是否
正常
检查同步发电 机的机械部分、 电气部分、控 制部分是否正

检查同步发电 机的接地系统、 保护系统等是
否正常
电流异常:检查发电机输出电流 是否正常必要时调整发电机输出 电流
添加标题
添加标题
添加标题
添加标题
频率偏差:检查电网频率是否稳 定必要时调整发电机输出频率
温度异常:检查发电机温度是否 正常必要时调整发电机冷却系统
YOUR LOGO
THNK YOU
汇报人:
汇报时间:20XX/01/01
同步发电机并网运行的注意事项
06
安全操作规程
检查发电机的绝缘性能 和接地情况
确保发电机的轴承和转 子正常工作
定期检查发电机的油位、 油温、油压等参数
确保发电机的调速系统 正常工作
确保发电机的报警系统 正常工作
确保发电机与电网的频 率、相位、电压一致
确保发电机的冷却系统 正常工作
确保发电机的通风系统 正常工作
YOUR LOGO
,
同步发电机的并网运行
汇报人:
汇报时间:20XX/01/01
目录
01.
添加标题
02.
同步发电机的 基本原理
03.
同步发电机的 并网运行方式
04.
同步发电机并 网运行的步骤
05.
同步发电机并 网运行中的问 题及处理方法
06.
同步发电机并 网运行的注意 事项

同步发电机的并联运行

同步发电机的并联运行

同步发电机的并联运行一、并联运行的必要条件二台同步发电机投入并联运行的必要条件:(1)发电机的频率与待并机组或电网频率相同,即FⅡ=FⅠ(2)发电机和电网的波形相同即三相正弦交流电(3)发电机和电网的电压大小及相位相同。

(4)发电机和电网的相序一致.一般情况下,条件(2)有设计制造年时来保证,不会出现问题。

条件(4)是最关键的最重要的条件,若条件(4)不满足是绝对不允许投入并联运行的,否则,将造成重大设备事故。

具体并联操作时,条件(2)可不考虑,条件(4)是电机出厂前由厂家对转向和相序作了标定。

只要接线时不搞错,一般不会出现问题。

当然,在没有完全把握时,可在并网前确认一下相序为好,以保万无一失。

于是,并网只要注意条件(1)和(3)就可以了。

二、投入并联运行的方法投入并联运行的方法很多,主要有自同步法和准确同步法,即同步表法。

主要由操作人员将电机的电压频率整定到符合并联运行的条件,为了判断该条件,常采用一种专门的同步指示装置(同步表MZ-10,100V)。

最简单的同步指示装置是灯光法,采用三组同步指示灯来检验合闸条件。

同步指示灯有两种接线方法:1.直接法(灯光明灭法);2.交叉灯光法。

1注意:当控制回路电源缺相时,同期表指针将大幅度偏摆。

调整电压整定电位器使同期表上的电压指示在中间位置。

调整转速微调电位器,使频率指示在中间位置。

同期表S指示顺时针转动最慢,当指针指示在12点时为同步点。

并联运行的操作:a.并联时,先将控制屏同步检测转换开关置于“并”位置,调节电压整定电位器和转速微调电位器,使待并机组的电压、频率与电网或另一机机组的电压、频率相同,将并车方式开关置于“自动”位置,按自动并车按钮并保持一段时间,直到待并机组并车成功。

如自动并车功能失灵,可将并车方式开关置于“手动”位置,并观察同步表,当其指针逆时针转动最慢到垂直向上位置时,即可按合闸按钮,使待并机组与电网或另一机组并联。

b.当机组与电网并联运行时,并联成功后,调节转速调节电位器和电压整定电位器,使机组在功率因数0.8-0.9(滞后),有功功率在一定值下运行。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
联成大电力系统后,有可能使发电厂的布局更加合理。在产煤 区,多布置一些火力发电厂,在水力资源丰富的地方,多布置一 些水力发电厂,然后,利用高压输电线对工业中心区域供电。
§3-1 概述
二、无限大电网
无限大电网:现代的电力系统容量很大,系统的电压和频率可以 看作是不变的,即U=常数,f=常数, 这样的电网称为无限大电 网,所以无限大电网实际上是相当于一个内阻抗等于零的恒频、 恒压电源。
3.2 同步发电机并联投入的条件和方法
三、并联投入方法(3) 准整步法并车方法:
为判断发电机是否满足并联投入条件,常常采用同步指示器,最 简单的同步指示器由三组同步指示灯组成。同步指示器有两种接 法,一种是暗灯法,另一种叫旋转灯光法。
§3.2 同步发电机并联投入的条件和方 法
➢三、并联投入方法(4)
由于并网后的发电机运行情况要受到电力系统的制约,也就是它 的电压、频率要和电网一致而不能单独变化。因此,对发电机的 运行分析将与单机运行有所不同。
实际上,系统的容量是有限的.无限大电网只是一个相对的概 念.负载增加时,就必须增加发电量,否则,电压和频率就会下 降,只是大容量系统中,电压和频率的变动很小而已。
采用准整步法并车的判断方法:
1. 暗灯法
在并联刀闸的对应端接上三组灯泡,如图3-4所示,每一组灯 泡称为相灯,由于相灯两端电压最大可达两倍相电压,因此, 对于相电压为220伏的发电机,应用两个220伏的灯泡串联作为 一组相灯,如果发电机和电网电压较高,必须用电压互感器降 压后再接相灯,而且发电机和电网的电压互感器必须有相同的 联结组别。
3.1 概述
➢一、并联运行的必要性(2)
系统愈大,负载就愈趋均匀,不同性质的负载,相互起补偿作 用。就以地区来说,地区大,时差也大,使用照明的时间也就错 开了,负载均匀,发电机就能经常满载运行,提高了设备的利用 率,若电力系统处在尖峰负荷(短时用电量较大),可以用增开担 负尖峰负载的发电机来解决,不使电网中发电机的负载均衡性遭 到破坏。
§3.3 同步发电机的功率和转矩平衡方程式
➢二、转矩方程式(1)
P 1 (p m p fe p a)d P M p 0 P M
➢一、功率平衡方程式(1) 发电机对称稳态运行时,原动机投入到发电机的机械功率为P1 , 扣除发电机的机械损耗pm,铁耗pfe 和附加损耗pad后,通过电磁 感应和定、转子磁场的相互作用,机械能就转换为电能,这部分 转换的功率称为电磁功率PM,用方程式表示为
P 1(pmpfepa)dP M
P2 PMPcua
3.2 同步发电机并联投入的条件和方法
一、并联投入条件
为了避免并联合闸时引起电流、功率以及由此引起的发电机 内部的机械应力的冲击,将要投入电网的发电机应满足下列条件: 1. 发电机的电压幅值等于电网电压幅值,而且波形一致。 2.投入时,发电机的电压相位与电网电压相位一致。 3.发电机的频率等于电网的频率。 4.发电机的相序必须与电网相序一致。
3.2 同步发电机并联投入的条件和方法
二、不满足并联投入条件的后果(1)
▪1、频率相等,相序c
U ZG ZS
j
U xG xS
3.2 同步发电机并联投入的条件和方法
二、不满足并联投入条件的后果(2)
2、电压相等,相序一致,但发电机频率和电网频率不相等。
3.2 同步发电机并联投入的条件和方法
三、并联投入方法(2)
讨论:1)进行自整步操作时要注意,发电机投入电网时, 励磁绕 组不 应开路,否则励磁绕组中将感生危险高压;励 磁绕组也不直接 短路,否则合闸时定子电流会有很大冲击。 通常的做法是把灭磁电阻接入闭合的励磁回路作为限流电阻。
2)自整步法主要缺点是投网时冲击电流稍大。
P2mU coIs
§3.3 同步发电机的功率和转矩平衡方程式
➢一、功率平衡方程式(2)
U co sIraE co s
m U Ic o s m I2 r a m E Ic o s
PMmE Icos
pcua
P1
PM
P2
pm
p fe
pad
图11-8 同步发电机功率流程图
说明:转子(励磁)铜耗没有列入上列功率方程式
3.2 同步发电机并联投入的条件和方法
并联投入方法(5) 1. 暗灯法
➢三、并联投入方法(6)
1. 暗灯法
发电机的相序和电网的相同,电压也相同,但 GS(fGfS),
则发电机和电网这两组电压相量之间就有相对运动。故三组相灯上 的电压同时发生变化,于是三组灯将同时亮,同时灭,亮灭的快慢
决定于 G S ,调节发电机的转速,直到三组灯亮、灭变化 很慢时,就表示 GS(fGfS),当三组灯同时熄灭, AS、 AG间
3.2 同步发电机并联投入的条件和方法
二、不满足并联投入条件的后果(3) 3、电压相等,频率相等,但发电机相位和电网相位不相等。
相序不同是绝对不允许投入的。因为即使某相满足了前面三个 条件,但其它两相由于相序不同而使电压相位相差120度 ,它 将引起很大的冲击环流,危害电机的安全运行。
由于汽轮机和水轮机有一定的转向,而且发电机出线都用颜色 黄、绿、红标明,在装置开关时,首先就要布置好相序,所以 在发电厂一般不会出现相序错误。
3.2 同步发电机并联投入的条件和方法
三、并联投入方法(1) 整步过程:把发电机投入到电网所进行的操作过程称为整步过程 (或称并车),整步方法:准整步和自整步。
准整步:把发电机调整到完全合乎并联投入,然后投入电网, 这种方法叫准整步。 自整步;首先校验发电机的相序,并按照规定的转向(和定 子旋转磁场的转向一致)把发电机拖动到接近同步速旋转, 把励磁绕组通过一限流电阻短路(不加励磁),然后把发电机 投入电网,并立即加上励磁,依靠定、转子间形成的电磁力 矩,把转子自动地拉入同步。
电压表读数为零时,就表示发电机巳经满足了并联投入条件,此时 就可合闸。
2. 灯光旋转法
在暗灯法中,如果相序 接错,相灯的灯光就会 旋转起来。如果把两组 相灯接在不同的相之间, 使它们在正确的相序下。 出现旋转的灯光,这种 并联合闸的方法,叫做 灯光旋转法。
§3.3 同步发电机的功率和转矩平衡方程式
