2020新版液化天然气储罐形式和选型
液化天然气储罐安全间距(2020新版)
( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改液化天然气储罐安全间距(2020新版)Safety management is an important part of production management. Safety and production are inthe implementation process液化天然气储罐安全间距(2020新版)名称项目储罐总容积（m3）集中放散装置的天然气放散总管≦1010<~≦3030<~≦5050<~≦200200<~≦500500<~≦10001000<~≦2000居住区、村镇、影剧院、体育馆、学校等重要公共建筑（最外侧建、构筑物外墙）30364550709011045工业企业（最外侧建、构筑物外墙）2225273035405020明火、散发火花地点和室外变、配电站3035455055607020民用建筑，甲乙类液体储罐，甲乙类生产厂房，甲乙类物品仓库，稻草等易燃材料堆场2732404550556525丙类液体储罐、可燃气体储站，丙丁类生产厂房，丙丁类物品厂库25273236540455520铁路线（中心线）国家线405060708040企业专用线25303530公路、道路（路边）高速、Ⅰ、Ⅱ城市快递20202515其他15152010架空电力线（中心线）1.5倍杆高1.5倍杆高，但35KV以上架空电力线不应小于40m2.0倍杆高云博创意设计MzYunBo Creative Design Co., Ltd.。

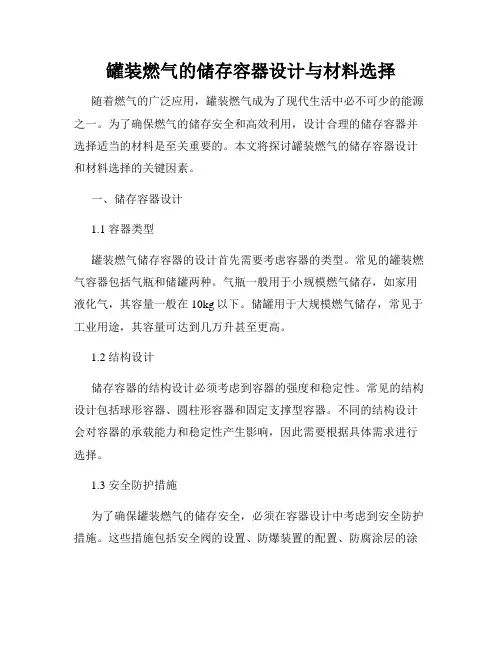

罐装燃气的储存容器设计与材料选择
罐装燃气的储存容器设计与材料选择随着燃气的广泛应用，罐装燃气成为了现代生活中必不可少的能源之一。
为了确保燃气的储存安全和高效利用，设计合理的储存容器并选择适当的材料是至关重要的。
本文将探讨罐装燃气的储存容器设计和材料选择的关键因素。
一、储存容器设计1.1 容器类型罐装燃气储存容器的设计首先需要考虑容器的类型。
常见的罐装燃气容器包括气瓶和储罐两种。
气瓶一般用于小规模燃气储存，如家用液化气，其容量一般在10kg以下。
储罐用于大规模燃气储存，常见于工业用途，其容量可达到几万升甚至更高。
1.2 结构设计储存容器的结构设计必须考虑到容器的强度和稳定性。
常见的结构设计包括球形容器、圆柱形容器和固定支撑型容器。
不同的结构设计会对容器的承载能力和稳定性产生影响，因此需要根据具体需求进行选择。
1.3 安全防护措施为了确保罐装燃气的储存安全，必须在容器设计中考虑到安全防护措施。
这些措施包括安全阀的设置、防爆装置的配置、防腐涂层的涂装等。
安全防护措施的合理设置可以有效减少事故发生的可能性，保护人身和财产安全。
二、材料选择2.1 材料特性在选择罐装燃气储存容器的材料时，首先需要了解材料的特性。
选择合适的材料应考虑以下因素：耐腐蚀性、耐高温性、强度和韧性等。
这些特性直接影响罐装燃气容器的使用寿命和安全性能。
2.2 材料选择常见的罐装燃气储存容器材料包括钢材、铝合金和复合材料等。
钢材具有较高的强度和耐腐蚀性能，在常温下具有良好的使用性能。
铝合金相对轻便且具有较好的耐腐蚀性能，适用于小型罐装燃气储存容器。
复合材料由于其轻质、耐腐蚀和高强度的特性，逐渐成为罐装燃气储存容器的新材料选择。
2.3 材料表面处理为了提高罐装燃气储存容器材料的耐腐蚀性能和增强表面的抗氧化能力，常常需要对材料进行表面处理。
表面处理的方法包括电镀、涂层和镀膜等。
根据具体需求和材料特性进行适当的表面处理，可以有效延长罐装燃气储存容器的使用寿命。
三、总结罐装燃气的储存容器设计与材料选择直接关系到燃气的储存安全和利用效率。
LNG储存技术大全
自立式耐用低温钢（9%镍钢），外壁材 料为碳钢，内外壁之间填充保温材料。 在金属罐外加有混凝土围堰，用于防止 在主容器发生事故时LNG外溢扩散，围 堰的高度取决于罐容的大小和围堰距罐 壁的距离等。该型式储罐造价最低，但 安全性稍差，占地较大。
2020/2
第二节 LNG储罐（槽）
LNG
7
第二节 LNG储罐（槽）
球形LNG储罐
球罐的使用范围为200～1500m3，工 作压力0.2～1.0MPa。
容积超过1500m3，外罐的壁厚太厚， 制造的最大困难是外罐。
2020/4/20
LNG
8
2020/4/20
LNG
9
第二节 LNG储罐（槽）
球形储罐的优缺点
优点
缺点
在相同容积条件下，球体具有最小的表面积，设 加工成形需要专用加工工具，加工精度难以保
2020/4/20
LNG
19
第二节 LNG储罐（槽）
（2）双容罐
双容罐就好比是单容罐主要缺点的一种补救，一旦内罐发生泄漏，将是完全损失。正 因如此，需要设计二次容器储存液体。 优点： ①一旦内罐发生泄漏，安全程度增加了； ②对外界危害安全程度增加了，尤其是混凝土或土壤覆盖罐壁的情况； ③终端的设计更为紧凑。 缺点： ①费用比单容罐稍高； ②交货时间较单容罐更长； ③与单容罐同样的低操作压力限制； ④除了罐壁被混凝土或土壤覆盖外，拱顶仍是金属的，因此易受外部危险的伤害。 ⑤和单罐一样需要对外部进行抗腐蚀保护，不过由于有次级罐，它的实现要比单罐复杂。
2）拱顶上的喷嘴
规范允许经过壳体安装旁喷嘴甚至底部喷嘴，过去许多储罐上都安装有。然而，特别 是大型储罐上，喷嘴被认为是虚弱点，有可能是失效的根源。浸没于罐内的泵已得到发展， 现在已完全可靠，允许跨越拱顶的所有连接点。

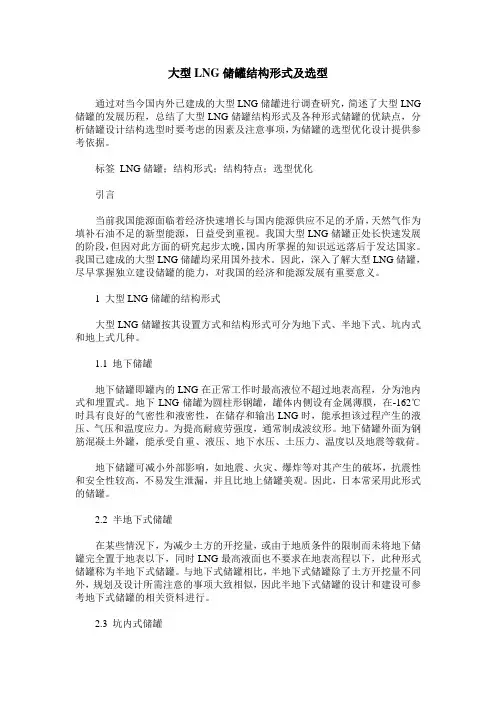

大型LNG储罐结构形式及选型
大型LNG储罐结构形式及选型通过对当今国内外已建成的大型LNG储罐进行调查研究，简述了大型LNG 储罐的发展历程，总结了大型LNG储罐结构形式及各种形式储罐的优缺点，分析储罐设计结构选型时要考虑的因素及注意事项，为储罐的选型优化设计提供参考依据。
标签LNG储罐；结构形式；结构特点；选型优化引言当前我国能源面临着经济快速增长与国内能源供应不足的矛盾，天然气作为填补石油不足的新型能源，日益受到重视。
我国大型LNG储罐正处长快速发展的阶段，但因对此方面的研究起步太晚，国内所掌握的知识远远落后于发达国家。
我国已建成的大型LNG储罐均采用国外技术。
因此，深入了解大型LNG储罐，尽早掌握独立建设储罐的能力，对我国的经济和能源发展有重要意义。
1 大型LNG储罐的结构形式大型LNG储罐按其设置方式和结构形式可分为地下式、半地下式、坑内式和地上式几种。
1.1 地下储罐地下储罐即罐内的LNG在正常工作时最高液位不超过地表高程，分为池内式和埋置式。
地下LNG储罐为圆柱形钢罐，罐体内侧设有金属薄膜，在-162℃时具有良好的气密性和液密性，在储存和输出LNG时，能承担该过程产生的液压、气压和温度应力。
为提高耐疲劳强度，通常制成波纹形。
地下储罐外面为钢筋混凝土外罐，能承受自重、液压、地下水压、土压力、温度以及地震等载荷。
地下储罐可减小外部影响，如地震、火灾、爆炸等对其产生的破坏，抗震性和安全性较高，不易发生泄漏，并且比地上储罐美观。
因此，日本常采用此形式的储罐。
2.2 半地下式储罐在某些情況下，为减少土方的开挖量，或由于地质条件的限制而未将地下储罐完全置于地表以下，同时LNG最高液面也不要求在地表高程以下，此种形式储罐称为半地下式储罐。
与地下式储罐相比，半地下式储罐除了土方开挖量不同外，规划及设计所需注意的事项大致相似，因此半地下式储罐的设计和建设可参考地下式储罐的相关资料进行。
2.3 坑内式储罐坑内式储罐与地下式储罐相似，两者的区别在于坑内式储罐的钢筋混凝土外墙不与土层直接相接，而是另外构筑一钢筋混凝土坑体，储罐居于中间。
大型液化天然气储罐设计
大型液化天然气储罐设计第一章液化天然气简介液化天然气（Liquefied natural gas，LNG）是指通过物理和化学的方法将天然气中的甲烷等成分除去后，降至其沸点以下温度（约-162℃）形成液体状态的天然气。
LNG储罐作为LNG储存的重要设备之一，其设计和施工需要特别关注。
第二章储罐类型根据不同的使用场景和需求，LNG储罐可以分为垂直储罐、横式储罐和露天储罐。
垂直储罐中的LNG是以液态形式储存，顶部设置有液位浮球和压力泄放阀。
横式储罐和露天储罐相对于垂直储罐体积更大，但是其结构相对简单。
露天储罐一般用于LNG加注站点的储存和分配。
第三章储罐设计LNG储罐设计需要考虑到LNG的特殊性质，如低温影响、高压力、爆炸性和易燃性等。
设计时必须满足国际和国内相关标准，如GB, ASME, API等。
LNG储罐设计需要考虑以下几个方面：3.1 储罐布置LNG储罐的布置应考虑到安全、环保和运输等因素。
一般情况下，LNG储罐应远离火源和易燃材料，并且应与建筑物、工艺管线和其他设备保持一定的距离。
此外，为了便于LNG的装卸和运输，储罐应位于设备区域的中心位置，并且符合给LNG提供足够的空间。
3.2 储罐材质LNG储罐的材质需要考虑到其在低温下的变形和失效风险。
常用的材料包括9%镍钢、316L不锈钢和铝合金等。
在选择材料时需要考虑其耐腐蚀性、耐低温性和机械性能等因素。
3.3 储罐容量LNG储罐的容量一般根据需要进行选择，一般情况下储罐的容量越大，其成本相对也越高。
同时，储罐的容量也需要考虑到环境和安全因素，如安全距离、防火距离等。
3.4 储罐压力LNG储罐的设计压力一般为0.5MPa到0.7MPa，其值不应超过储罐所使用材料的最大允许压力值。
在设计储罐时，需要进行强度计算和压力容器等级的选择。
第四章储罐施工在储罐的施工中，需要考虑到LNG的特殊性质和安全因素。
施工过程中要减少不必要的排水和内部气体泄漏，要注意施工现场的防静电措施和安全控制等。
20立方米lng储罐标准尺寸
液化天然气（LNG）储罐是用于储存和运输液态天然气的设备，其尺寸和规格通常由国际标准和制造商规定。
20立方米的LNG储罐是一种常见的小型储罐，主要用于家庭、商业和工业用途。
首先，我们需要了解LNG的基本性质。
LNG是在-162摄氏度下的液态天然气，其体积大约是气态时的1/600。
因此，LNG储罐的设计必须考虑到这种低温和高压的特性。
对于20立方米的LNG储罐，其标准尺寸通常包括以下几个方面：
1. 直径：20立方米的LNG储罐的直径通常在
2.5米到3米之间。
这是因为LNG储罐的设计需要考虑到其在低温下的体积膨胀，以及在高温下的压力变化。
2. 高度：LNG储罐的高度通常在4米到6米之间。
这个高度包括了储罐本身的高度，以及必要的安全设备和阀门的高度。
3. 壁厚：LNG储罐的壁厚通常在5厘米到10厘米之间。
这个厚度需要能够承受LNG在低温下的高压，以及在高温下的压力变化。
4. 材质：LNG储罐通常由高强度钢或不锈钢制成，这些材料能够抵抗LNG的腐蚀性，并且能够在低温下保持足够的强度。
除了以上的基本尺寸，20立方米的LNG储罐还需要配备一些必要的设备和系统，包括压力释放阀、温度和压力监测设备、安全阀等。
这些设备和系统能够确保LNG储罐的安全运行，防止发生泄漏或其他事故。
总的来说，20立方米的LNG储罐的标准尺寸是由其设计、制造和使用的需求决定的。
这些尺寸需要考虑到LNG的性质、储罐的安全和效率，以及使用者的需求。
因此，购买和使用LNG储罐时，必须选择符合国际标准和制造商规定的产品，以确保其安全和有效的使用。
储罐选用原则
储罐选用原则目录1储罐选型原则 (1)1.1.容量选择 (1)1.2. 材质选择 (1)1.3.形状选择 (1)1.4.结构选择 (2)2.地上储罐 (2)1. 1.拱顶储罐 (2)2. 2.浮顶储罐 (2)3. 3.内浮顶储罐 (2)4. 4.球形及卧式圆筒形储罐 (3)5. 5.气罐 (3)3.地下储罐 (3)4.储气罐选择的基本原则 (3)1储罐选型原则1.1.容量选择储罐的容量是选择的重要因素，一般来说，在选用储罐的时候，需要根据储存的物质种类及其使用量来决定容量。
在选择的时候需要考虑流量及处理时间等因素，确保设计的储罐容量适中，以便更加稳固地存储物质。
选择储罐容量时，还需要考虑日后的扩建需求，避免容量过小无法满足扩展需求。
1.2.材质选择储罐的材质选择很重要，它涉及到存储物质的性质和与环境的适应情况。
一般的储罐材料包括玻璃钢、塑料、不锈钢、碳钢、玻璃、陶瓷等多种材质。
选择材料时，一定要仔细了解存储物质的性质，根据其化学性质、腐蚀性以及温度等因素选择适合的材料，以确保材料的稳固性和安全性。
1.3.形状选择储罐的形状是受到容器内气体/物质流的影响，形状对于贮存物料的总体需求而言非常重要。
选择形状需要考虑实际应用和使用情况，同时优币考虑避免液体在存储罐内的积聚，以及较大的存储容量等问题。
1.4.结构选择储罐的结构主要有卧式、立式两种，选择的应用环境、运输装置、存储物品的物理性质以及空间大小等因素都会影响结构的选择。
在选择结构时，除了受到装载容量的限制外，还需要考虑空间利用率、安全性、易维护性以及运输方便性等因素。
综上所述，选择储罐需要充分考虑容量大小、材质、形状和结构等因素，其中最重要的是按照存储物品的性质和需求来选择储罐材质和容量，同时设计更加稳固和可靠的储罐结构，以确保安全可靠的存储物质。
2.地上储罐2.1.拱顶储罐这种结构的储罐，使用比较广泛，通常情况下多用于闪点大于60C的石油化工产品，它既可以用于储存常温状态下的介质，还可以储温度较高(200℃)的介质。
液化天然气气化站主要设备的规格计算和选取
液化天然气气化站主要设备的规格计算和选取发表时间：2020-09-16T11:04:34.430Z 来源：《城镇建设》2020年5月14期作者：邢亚坤牛豫东李沛黄亚超杨栋斌[导读] 编者关注到近期出台的城市燃气公司储气要求政策及邢亚坤牛豫东李沛黄亚超杨栋斌河南中裕燃气工程设计有限公司河南郑州 450000摘要: 编者关注到近期出台的城市燃气公司储气要求政策及“点供”场站的建设热度，其中液化天然气气化站的建设使用尤为突出，针对液化天然气气化站建设过程中设备的选型问题，本文给出了一种较为清晰的计算方式，对液化天然气气化站的前期建设提供参考。
关键词：气化站；液化天然气；设备选取1 概述液化天然气（以下简称LNG）气化站是指具有LNG的接收、储存、气化、调压、计量、加臭等功能的燃气厂站。
主要工艺流程为外部LNG气源由专用槽车运输至LNG气化站，经卸车增压器加压将槽车内LNG转存至站内储罐内。
储罐内LNG经主气化器的加热气化，转换为气态天然气，经加热调压计量和加臭，输送至输配管网送达用户使用。
随着气化过程的运行储罐压力降低，储罐增压气化器可为储罐增压，运行过程中产生的蒸发气体（以下简称BOG）经BOG加热后可回收利用，从安全阀排除的不可回收气体（以下简称EAG）EAG需经EAG加热后排放大气。
根据气化站功能及以上流程，站内主要工艺设备分为储存设备、气化设备、调压计量加臭设备。
其中储存设备以LNG储罐为主，气化设备又分为主气化器、增压器（卸车增压气化器、储罐增压气化器）、加热器（BOG加热器、EAG加热器）。
其中，储罐的大小决定了气化站的规模、站区占地面积以及槽车的转运频率；主气化器的选取决定了单位时间内的供气量及气化效率；增压器的规格大小可影响卸车速度及气化的流程的顺畅；BOG加热器是重要的回收利用经济设备；EAG加热器是重要的安全放散设备。
以上设备均能在一定程度上影响气化站的安全性、经济性、合理性。
因此，LNG气化站中主要设备的规格选取对前期厂站建设的经济性、工艺的合理性、后期运营的安全性有着较为重要的影响。
液化天然气储罐形式和选型
液化天然气储罐形式和选型液化天然气储罐是存储液化天然气（LNG）的设备，其形式和选型对于LNG储罐的安全运行和经济性至关重要。
本文将就液化天然气储罐的形式和选型进行探讨。
液化天然气储罐形式一、球形储罐球形储罐是一种圆形的封闭式容器，是LNG储罐中比较新型的一种储存形式，它与普通的圆柱形LNG储罐相比，体积小，强度高，操作更为稳定。
球形储罐具有较高的自重，内部受力均匀，可以抗拒风力、地震等自然灾害，使储罐的安全性被大大提高。
二、立式储罐立式储罐又称圆柱形储罐，其造型类似于一根圆柱体，一般采用立式布置方式。
立式储罐非常适合密集搬运的LNG储存设备，因为它的立体结构可以大大减少其在水平面上的占用面积。
在LNG储存厂中，立式储罐采用柜式封闭自然循环制冷技术，配合底部排污系统，可有效消除LNG中的杂质和杂物。
三、地下储罐地下储罐又称地下LNG储罐，是指储存LNG的一种地下容器，主要优点是具有隐蔽性、减小占地面积以及地下温度相对稳定等优点。
地下储罐在结构上与立式储罐类似，但由于采用的是地下储存方式，需要对容器壁进行渗透与防腐处理，以确保其使用寿命和安全性。
液化天然气储罐选型一、容量大小决定容罐大小的因素包括LNG储存厂的设计需求，储存周期和经济建设指标等。
一般来说，小型LNG储罐适用于短期存储需求；而大型LNG储罐则适合用于长周期存储和大规模公用配气。
二、材料质量LNG储罐的材质质量直接影响储罐的使用寿命和安全性。
常用的材料有铝合金、不锈钢合金等。
根据对材料的了解和经验，选定合适的材质可以大大提高LNG储罐的安全使用寿命。
三、制造工艺LNG储罐是容纳LNG的高压容器，其制造过程应严格按照国家和地方的制造技术规程执行。
制造工艺水平和技术优劣对于LNG储罐的使用寿命和安全性至关重要。
液化天然气储罐的形式和选型是影响LNG储罐的安全使用寿命和经济性的重要因素。
在选型时必须仔细考虑各种因素，以确保储罐能够长期、安全的使用。
最新液氯卧式储罐设计
液氯卧式储罐设计目录第1章绪论 (1)第2章工艺设计 (3)2.1 储罐存储量 (3)2.2 储罐设备的选型 (3)第3章结构设计 (5)3.1 筒体及封头设计 (5)3.1.1材料的选择 (5)3.1.2 筒体壁厚设计 (5)3.1.3 封头壁厚设计 (6)3.2 接管的选取 (6)3.3 法兰的选取 (7)3.4 垫片的选取 (8)3.5 螺栓的选取 (9)3.6 人孔的选取 (9)3.6.1 人孔的结构设计 (9)3.6.2 核算开孔补强 (11)3.7 安全阀、液位计和压力表的选取 (12)3.8 容器支座的设计 (15)3.8.1 支座的选择 (15)3.8.2 鞍座位置的确定 (16)3.9 总体布局 (17)第4章强度计算 (18)4.1 弯矩和剪力的计算 (18)4.2 圆筒轴向应力计算及校核 (20)4.2.1 圆筒轴向应力计算 (20)4.2.2 圆筒轴向应力校核 (20)4.3 圆筒和封头切应力计算及校核 (20)4.4 鞍座截面处圆筒的周向应力计算及校核 (21)第5章焊接结构设计 (23)5.1 焊接接头设计 (23)5.2 焊条的选择 (25)设计心得 (25)参考文献 (26)第1章绪论在固定位置使用、以介质储存为目的的容器称为储罐，如加氢站用高压氢气储罐、液化石油气储罐、战略石油储罐、天然气接收站用液化天然气储罐等；储罐有多种分类方法，按几何形状分为卧式圆柱形储罐、立式平底筒形储罐、球形储罐；按温度划分为低温储罐(或称为低温储槽)、常温储罐(＜90℃) 和高温储罐(90～250℃)；按材料可划分为非金属储罐、金属储罐和复合材料储罐；按所处的位置又可分为地面储罐、地下储罐、半地下储罐和海上储罐等。
单罐容积大于1000m3 的可称为大型储罐。
金属制焊接式储罐是应用最多的一种储存设备，目前国际上最大的金属储罐的容量已达到2×105m3。
储罐通常是由板、壳组合而成的焊接结构。
液化天然气船储罐分几种
液化天然气船储罐分几种
液化天然气储罐是储存液化天然气的专业产品，特种设备，三类压力容器，06Ni9DR材料，经过探伤，水压气压试验，技术监督局现场检验，出具压力容器检验证书，外部除锈喷漆等工艺制造完成。
液化气储罐对受压元件材质、外观尺寸和焊缝质量、运行质量、安装质量、内部装置及安全附件有着严格质量鉴定。
对罐体材料的常规理化检验如：力学性能和化学成分。
对其焊接接头、焊缝、罐体封头、各受压元件相互的几何位置等严格地通过X光无损检测和磁粉探伤检查。
对产品的密封性、耐压性、及凡是能够影响到产品安全运行的各项技术指标的检测试验。
LNG储罐常用结构有：立式LNG储罐、卧式LNG储罐、立式子母罐和常压储罐。
立式LNG储罐：
容积有50立方、100立方、150立方、200立方；
卧式LNG储罐：
容积有60立方、100立方；
立式子母罐：
子母罐是指多个子罐并联组成的内罐，以满足大容量储存需求，多个子罐并列组装在一个大型外罐之中。
子罐数量为3~7个，一般不超过12个。
单子子罐容积不宜过大，其容积通常在100~150立方间，最大达250立方。
常见有1000立方、1750立方、2000立方；
常压储罐：
有大中型常压LNG储罐和特大型LNG常压储罐。
很多人不知道怎样正确的储存天然气，由于储存方法错误酿成大祸。
所以在储存的方面要注意一些事项，下期会为大家介绍天然气的储存要求有哪些，帮助大家学习更多的可燃气体知识。
LNG第三章 液化天然气的储运
1液化天然气利用技术第三章液化天然气的储运储运工程系李玉星王武昌目录⏹一、液化天然气储罐(槽)⏹二、LNG船⏹三、液化天然气槽车⏹在液化天然气LNG工业链中，LNG的储存和运输是两个上要环节。
无论基本负荷型LNG装置还是调峰型装置，液化后的天然气都要储存在液化站内储罐或储槽内。
⏹在卫星型液化站和LNG接收站，都有一定数量和不同规模的储罐或储槽。
世界LNG贸易主要是通过海运，因此LNG 槽船是主要的运输工具。
⏹从LNG接收站或卫星型装置，将LNG转运都需要LNG槽车。
一、液化天然气储罐(槽)1、型式分类按容量分类1）小型储罐容量5～50m3。
常用于民用燃气汽化站，LNG 汽车加注站等场合。
2）小型储罐容量50～100m3。
常用于卫星式液化装置，工业燃气汽化站等场合。
3)大型储罐容量100 ～1000m3。
常用于小型ING生产装置。
4)大型储槽容量1000 ～40000m3。
常用于基本负荷型和调峰型液化装置。
5) 特大型储槽。
容量40000 ～200000m3。
常用于LNG接收站。
⏹按围护结构的隔热分类⏹1)真空粉末隔热。
常见于小型LNG储罐。
⏹2)正压堆积隔热。
广泛应用于大中型LNG储罐和储槽。
⏹3)高真空多层隔热；很少采用，限用于小型LNG储罐。
⏹按储容(槽)的形状分类⏹1)球形罐：一般用于中小容量的储罐，但有些工程的大型LNG储槽也有采用球形的，目前最大的有林德公司制造的40000m3和日本KKK公司建造的5000m3储罐。
2)圆柱形罐(槽)，广泛用于各种容量的储罐和储槽。
⏹按耀(槽)的放置分类⏹地上型：⏹地下型：半地下型、地下型、地下坑型⏹按罐(槽)的材料分类⏹1)双金属。
内罐和外壳均用金属材料。
一般内罐采用耐低温的不锈钢或铝台金。
2)预应力混凝土型。
大型储槽采用预应力混凝土外壳，内筒采用低温的金属材料。
⏹按罐(槽)的围护结构分类⏹1)单围护系统。
单围护系统的特点是储槽只有一个流体力学承载层，所以必须在储槽周围预留出一块安全空间。
液化天然气储存方法
液化天然气储存方法
根据储存压力进行分类，常规的储存方法有两种：常压储存、高压储存。
1.1 常压储存
常压储存适用于LNG 的大量储存，使用的是常压储罐。
1.1.1 常压储存的特点为：
1.1.1.1 储罐的容积一般较大，结构简单，
1.1.1.2 承压能力较低，蒸发率较高。
1.1.1.3 常压储罐的无损(憋压)储存时间较短。
1.2 高压储存
高压储存适用于LNG 的少量储存，使用的是高压储罐。
1.2.1 高压储存的特点为：
1.2.1.1 储罐容积较小
1.2.1.2 承压能力较高
1.2.1.3 使用真空隔热结构，隔热性能较好，所以罐内 LNG 的蒸发率较低。
1.3 高压和常压储罐联合储存
利用常压储存和高压储存LNG 各自的优点，结合LNG 热力学特性，采用高压储罐和常压储罐对LNG 进行储存。
工艺流程设备包括常压储罐、低温压缩机、LNG 高压储罐、阀门组以及LNG 运输罐车。
图为 高、常压储罐联合储存LNG 工艺流程
低温常压储罐 低温高压储罐
低温压缩机
LNG 罐车
阀门
阀门 阀门。
小型液化天然气储罐结构形式
小型液化天然气储罐结构形式1.1 小型液化天然气储罐总体结构简介小型液化天然气储罐又名小型LNG储罐，是指容量为5～50m³，常用于民用的LNG汽车加注点及民用燃气液化站的储罐，典型形式有立式和卧式储罐。
国内状况小型LNG储罐一般为双金属壁结构，带压储存。
小型LNG储罐一般由内胆、外壳、绝热结构、支承系统和刚性组件组成。
外壳和内胆之间是密闭的真空空间。
考虑到单位容积的表面积较小．能节省材料；在预冷时能减少冷量损失等优点，低温容器一般做成球形或者圆筒形。
从制造工艺方面考虑，球形只适用于杜瓦瓶和大型固定式储槽。
因此小型LNG贮罐选用圆筒形。
下图分别是小型立式LNG储罐和小型卧式LNG储罐的总体结构简图：图2-1 小型卧式液化天然气(LNG) 储罐Fig.2-1 The LNG horizontal container图2-1 小型立式液化天然气(LNG) 储罐Fig.2-1 The LNG adiabatic container而10—50 m³的小型液化天然气储罐典型形式为卧式储罐，物料进出口均集中在储罐一端封头下部，安全泄放口(防爆膜)在同一端封头上部，储罐另一端封头一般无任何接口。
本文主要研究小型卧式液化天然气储罐。
1.2 液化天然气储罐各部分结构简介1.2.1各部分结构功能简介内筒体：内筒体为内压储罐，通过支承件与外壳连接，用以盛装液化天然气，内部有加注喷淋管、液位探头等。
外筒体：外筒体为真空外压储罐，一方面与内筒体构成密闭的真空夹层绝热空间，同时对内筒体起保护和支承作用。
内支承结构：采用高强度绝热性能良好的材料，用于支持内筒体的轴向和径向载荷，将内胆悬挂在外壳之内。
绝热结构：绝热保冷是储罐安全储存的最主要保证措施，小型LNG储罐一般采取真空或真空粉末绝热方式。
1.2.2支撑结构研究低温系统所广泛采用的两类支撑定位元件结构形式分别是支承柱/管和支撑带，支承柱/管主要受压缩载荷，而固定支撑带主要承受拉伸载荷。
天然气的储存-储气罐储气(2020版)
( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改天然气的储存-储气罐储气(2020版)Safety management is an important part of production management. Safety and production are inthe implementation process天然气的储存-储气罐储气(2020版)城市燃气用气量不断变化，有月不均匀性、日不均匀性和时不均匀性，但气源的供应量不可能完全按用气量的变化而随时改变，特别是长距离输气管道，为求得最高的效率和最好的经济效益，总希望在某一最佳输量下工作。
这样，供气与用气经常发生不平衡。
为了保证按用户的要求不间断地供气，必须考虑生产与使用的平衡问题。
解决用气和供气之间不平衡问题的途径有三：①改变气源的生产能力和设置机动气源；②利用缓冲用户和发挥调度的作用；③利用各种储气设施。
前两点由于受到气源生产负荷变化的可能性和变化幅度以及供气的安全可靠性和技术经济合理性要求的限制，不可能完全解决供需的不平衡问题。
由于储气设施和储气方法的灵活性，利用各种储气设施是解决用气不均匀性的最有效方法之一。
气体储存根据储存方式可分为地下储存、储气罐储存、液态或固态储存以及输气管道末段储存等。
储气罐储气是地上储气库的主要设备。
根据储气压力和结构，储气罐可分为以下几类。
一、低压湿式罐湿式罐是在水槽内放置钟罩和塔节，钟罩和塔节随着燃气的进出而升降，并利用水封隔断内外气体来储存燃气的容器。
罐的容积随燃气量而变化。
湿式罐按罐的节数分单节罐和多节罐。
按钟罩的升降方式分为在水槽外壁上带有导轨立柱的直立罐和钟罩自身外壁上带有螺旋状轨道的螺旋罐。
单节储气罐一般用于小容量(3000m3以下)储气，钟罩高度等于水槽高度，一般水槽高度为直径的30%～50%。
液化天然气储罐
专题报告
汇报纲要
一．储罐概述 二．介质性质 三．常见结构形式 四．主体（内罐）材料要求 五．LNG储罐特殊要求 六．液化天然气及其储运设备的发展潜力
一、储罐概述
液化天然气储罐是储存低温天然气液体的非真空绝
热低温储罐。
工作压力较低，大多采用正压堆积绝热技术，常制
成平底圆柱形结构，容积可达数千至数万立方米。 LNG储罐属常压低温大型储罐 通常为平底双壁圆柱形。 属于第三类压力容器。
5000m3储罐
平底双胆圆柱形
二、介质性质
液化天然气(LiquifiedNaturalGas，简称LNG)汽化潜热高 ，是单位质量“热值”最高的常规燃料，在一个大气压下 ，到常温气态大约可放出879J/kg的能量。被公认是地球 上最干净的能源。是以甲烷为主要组分的烃类混合物， LNG蒸气是无气味的，无毒，无腐蚀性。 天然气在常压-162℃左右可液化，液化天然气的体积约为 气态体积的1/625。在常压下，LNG的密度约为430-470kg/ （因组分不同而略有差异），燃点约为650℃，热值为 52MMBtu（1MMBtu=2.52×108cal） 液化天然气通常储存在-161.5摄氏度，0.1MPa左右的低温 储存罐内。
国内外LNG储罐设计标准
美国：API STD 620：大型焊接低压储罐设计及制造 API STD 650：钢制焊接石油储罐 NFPA 59A：LNG生产、储存和装运标准 英国：BS 7777系列标准 欧盟：BS EN 14620系列标准 日本：JGA系列指南 我国：目前没有自己制定的标准，采用的是英国的 BS 7777系列标准
天然气储运设备发展前景
在天然气供需双重支撑下，预计未来天然气产业将得到迅 速发展，而天然气勘探开发服务与设备行业、天然气储运 设备、天然气液化及LNG应用等相关装备也将因此受益。 高压气体半挂车、站用储气瓶组市场需求越来越大。储运 设备的发展前景也非常可观。
