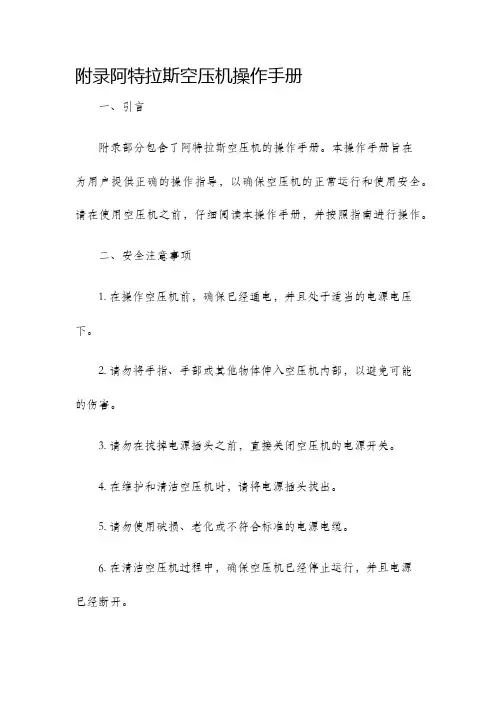

附录阿特拉斯空压机操作手册

一、引言

附录部分包含了阿特拉斯空压机的操作手册。本操作手册旨在

为用户提供正确的操作指导，以确保空压机的正常运行和使用安全。请在使用空压机之前，仔细阅读本操作手册，并按照指南进行操作。

二、安全注意事项

1. 在操作空压机前，确保已经通电，并且处于适当的电源电压下。

2. 请勿将手指、手部或其他物体伸入空压机内部，以避免可能

的伤害。

3. 请勿在拔掉电源插头之前，直接关闭空压机的电源开关。

4. 在维护和清洁空压机时，请将电源插头拔出。

5. 请勿使用破损、老化或不符合标准的电源电缆。

6. 在清洁空压机过程中，确保空压机已经停止运行，并且电源

已经断开。

7. 请不要使用缺乏保护措施的电源插座。

8. 在维修和检查空压机时，请先拔出电源插头。

三、操作步骤

1. 打开空压机的电源开关，并确认电源指示灯已亮。

2. 检查压力表，确保压力表指示在正常范围内。

3. 打开空压机的空气放水阀，排出可能的杂质和水分。

4. 打开主气阀门，并调节所需的气压。

5. 主动压缩空气，在需要时使用空压机提供的其他功能，如冷却系统和过滤系统等。

6. 当操作结束时，关闭空压机的主气阀门，并关闭电源开关。

7. 清洁和维护空压机的各个部件，以确保其正常运行。

四、常见故障及排除方法

1. 空压机无法启动：检查电源是否正常连接，检查电源插头和插座是否损坏，检查电源开关是否已打开。

2. 空气压力不足：检查空气放水阀是否打开，检查压缩机是否

存在漏气现象。

3. 噪音过大：检查空压机是否放置在平稳的地面上，检查各个

部件是否紧固，如有故障请及时维修。

完整版阿特拉斯空压机操作说明

MKIV 控制器操作说明

停车按钮启动按钮显示器上下滚动键制表键通电指示灯故障报警指示灯自动控制运行灯功能键报警运行电源紧急停车按钮 1

S2 1 2 3 S2 $ 9 8 11 10 7 12 6 9

1显示屏-键

1典型显示图

显示器有四行：i前三行：一一显示屏显示传感器的名称和实际的读数。――测量值的单位和传感器的实际读

数。

――关于空压机运行的信息（空压机停机，等等），保养要求（比如油过滤器和空气过滤器）或者是故障信息（比如故障停机）

2滚动键(TJ)：这些滚动键标有垂直的箭头，允许滚动显示屏。

——只要在显示屏的最右边的位置上有一个指向下面的箭头，其对

应的滚动键就可以用来查阅下面的内容

3 表格键( = )：该键标有两个水平箭头，允许操作者选择标有水平箭头的参数。只有后面跟

着指向右面的箭头的参数才可以修改,

3 功能键(F1/F2/F3)：——用于查阅或编制设定值,

——复位电机过载，故障停机或保养信息，或紧急停机, ——查看

电脑控制器收集到的所有参数,

――(F1/F2/F3)所对应的功能根据显示的菜单变化而变化，它们的实际功能显示在显示屏的底部，刚好在相应的功能键的上面。最常用的功能中英文对应如下：Automatically Loaded自动加载

Automatic Operation自行运行

matically Loaded自动卸载

Locally controlled本地控制

Remote controlled遥控控制

Manual Operation手动运行

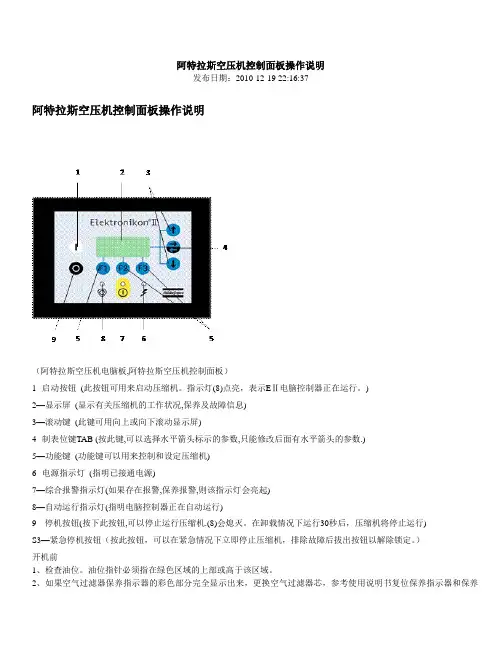

阿特拉斯空压机控制面板操作说明

Temperature
4
Compressor Outlet
*bar
Shutdown Maximum 17.0bar
Menu ***
*** Reset
Compressor Outlet
*℃
Shutdown Maximum 80℃
Menu ***
*** Reset
Element Outlet
*℃
Shutdown Maximum 110 ℃
Menu ***
*** Reset
Oil Separator
*℃
Shutdown
Shutdown Maximum 120 ℃
Menu ***
*** Reset
Emergency Stop
Open
Shutdown Menu ***
Open *** Reset
Overload Motor
Open
Shutdown Menu ***
Maximun Pressure
10.0 bar
Pressure Band Used Press.Band 1
Running Hours
17 hrs
Loader Hours
17 hrs
Motor Starts
6
Module Hours
35 hrs
Load Relay

AtlasCopco阿特拉斯科普柯固定式螺杆空气压缩机中英文说明书

Atlas Copco 阿特拉斯科普柯固定式螺杆空气压缩机

电脑控制器操作方法

控制面板

控制面板功能：

1：开机按钮。按该按钮让空压机开机，自动运行指示灯点亮时表示电脑控制器有效运行（自

动运行状态）。 2，O ：停机按钮。按该按钮让空压机停机，自动运行指示灯熄灭。 3，液晶显示器：显示关于空压机运行状态，保养要求或者故障信息。 4，“↑”，“↓”：上下滚动键：该键用来翻阅显示屏。 5，“ 〓 ”：表格键：该键用来选择跟着水平箭头的参数。

6，“F1”，“F2”，“F3”：功能键：该键用于控制和编制空压机，参见后面的内容。 7，“●自动”：自动运行指示灯：表示电脑控制器正自动控制空压机运行。

8，“●报警”：总报警指示灯：通常熄灭，当有不正常情况出现时，该灯点亮或闪烁，参见后面的内容。 9，“●电源”：电源指示灯：指示和上电源。 10：自动运行图标。 11，：报警图标。

12，

13，另外，空压机机体上有一只紧急停机按钮：有紧急情况出现时，按紧急急停按钮让空压机立

刻停机，故障排除后，拔出按钮解除锁定，并按重新设置功能键F3复位。

1显示屏-键

1.1 典型显示图

1)前三行:

——显示屏显示传感器的名称和实际的读数。

——测量值的单位和传感器的实际读数。

——关于空压机运行的信息（空压机停机，等等），保养要求（比如油过滤器和空气过滤器）或者是故障信息（比如故障停机）。

2）在四行位于三个功能键的上方（F1/F2/F3），显示这些键（F1/F2/F3）对应的实际功能。1．2 滚动键（↑↓）

这些滚动键标有垂直的箭头，允许滚动显示屏。

阿特拉斯空压机操作说明

一.安全注意事项

1. 在操作空压机之前，请确保已经仔细阅读并理解本操作说明

书中的所有安全说明和警示标志。

2. 在进行任何维护或保养操作之前，务必切断电源，并等待空

压机冷却后再进行操作。

3. 遵守相关安全法规和标准，确保个人安全和设备的正常运行。

4. 请确保设备周围的工作区域干净、整洁，并远离危险物品。

二.空压机的基本结构和工作原理

1. 空压机由压缩机、电机、冷却系统、控制系统和配气系统等

组成，各部分之间相互配合，完成压缩空气的生产和供应。

2. 压缩机是空压机的核心部件，通过旋转运动将空气压缩到需

要的压力范围。

3. 电机提供压缩机所需的动力，同时控制系统对电机的启停、

转速、运行状态等进行监控和控制。

4. 冷却系统用于冷却压缩机和电机，保证设备的正常运行并延

长使用寿命。

5. 配气系统对压缩空气进行处理，包括除水、除尘、调节压力等操作。

三.空压机的操作步骤

1. 确保空压机周围没有杂物和障碍物，确保设备安全运行。

2. 检查电源接线是否正常，确保电机能够正常启动。

3. 打开空压机主电源开关，并根据实际需求设置所需的压力和流量。

4. 启动压缩机，并观察压缩机运行状态，确保其正常工作。

5. 在使用过程中，定期检查压力表和温度表的读数，确保设备在正常工作范围内。

6. 在停止使用空压机之前，先关闭压缩机，然后再关闭主电源开关，并切断电源。

四.空压机的维护保养

1. 定期检查和更换空压机的滤清器和空气滤芯，确保供气的干净和无杂质。

2. 定期检查和清洁压缩机外壳和进气口，避免灰尘和污垢对设备的影响。

阿特拉斯空压机控制面板操作说明

Saved Data
Last shutdown 1 Last shutdown 2
Last shutdown 3
3
① Parameters
Loading Pressure
*bar
Unloading Pressure *bar
Loading Pressure 2 *bar
Unloading Pressure 2 *bar
2
Menu
F1
Compressor Outlet
*bar
Shutdown
Protection Warnings
Status data Service
Start failures
Shutdown Maximum 17.0bar
Menu ***
*** Reset
Expansion Modules Measured data
⑤ Configuration
CCM
Local control
Pressure Band Used Press band 1
Node ID
31
Language In Use
English
Time
15:11
Date
30/06/11
Date Format
DD/MM/YY
Pressure Unit
bar

阿特拉斯空压机控制面板操作说明

* bar
Dp air filter
* bar
oil injection element
* bar
compressor outlet
*℃
element outlet
*℃
cooling medium
*℃
oil separator
*℃
emergency stop
open
remote start/stop
③ Service Plan Service Timer ①Running Hours ②Life Time
* hrs * hrs
④ Clock Function: Not Activated Activated
Monday Tuesday Wednesday Thursday Friday Saturday Sunday
在显示屏上。
4、如果报警指示灯（7）点亮或闪烁，请排除故障，参考使用说明书。如果需保养，停机并执行保
养措施，参考使用说明书。
停机
1、按停机按钮O。指示灯（8）熄灭。空压机大约卸载运行30秒后停机。
2、在紧急情况下停机，按控制面板旁的红色紧急停机按钮，报警指示灯（7）闪烁。在重新开机前
拨出按钮并按重新设置键解除锁定。
open
remote load/unloaded
open
remote pressure sensing open

阿特拉斯操作说明书

一. 控制屏(图1.1)

电脑显示屏/按钮/键

代号名称功能

1 停机按钮按此键停止空气压缩机,显示屏退出.空压机将空载运行大约30秒后停机.

2 启动按钮按此按键启动空压机.显示屏显示调节器的运行状态.显示屏退出(如果空压机手动调为空载时)

3 显示器显示出空压机的运转状态,协助需求或故障

4 翻业按键在显示屏上翻页

5 横移按键用水平箭头选择显示参数,只有向右的箭头对应的参数才能修改

6 LED上的电压显示开关开启时的电压

7 LED总报警当维护器警告或停机警告条件存在时或传感器不受控制时报警灯亮

8 LED总在传感器的停机功能消失或紧急停机后的情况下报警灯会闪烁.

9 功能键控制并执行程序.

S3 紧急停机按钮在紧急情况下立即停止空压机,在修复后.将此按钮拔出.

10 报警符号

11 自动运行符号

12 电源指示灯

(1.1)

二. 功能键

使用的功能键:

手动调节空压机的负荷

调出或设定程序

重新设定电动机的过负荷,停机,维护器信息或紧急停机.

进入调节器所收集的数据.

功能键都根据显示菜单的不同而不同.实际上都缩写并显示有关键的最底部一行,普通的缩写如下:

缩写名称功能

Add 增加指令用来增加空压机的自动启动/停机(日期)

Back 返回指令返回到的选择或菜单

Canc 取消当设定参数有误时.用来取消已设定的数

dle 删除用来删除空压机的自动启动/停机时间

Help 帮助帮助寻找Atlas Copco的内部地址

Lim 上下限显示允许设定的上下极限数据

Load 负载手动操作空压机负载

Menu 菜单从主画面开始可进入子目录

阿特拉斯空压机说明书

Mark4,Elektronikon11

Operating manual

一. 控制屏(图1.1)

电脑显示屏/按钮/键

代号名称功能

1 停机按钮按此键停止空气压缩机,显示屏退出.空压机将空载运行大约30秒后停机.

2 启动按钮按此按键启动空压机.显示屏显示调节器的运行状态.显示屏退出(如果空压机手动调为空载时)

3 显示器显示出空压机的运转状态,协助需求或故障

4 翻业按键在显示屏上翻页

5 横移按键用水平箭头选择显示参数,只有向右的箭头对应的参数才能修改

6 LED上的电压显示开关开启时的电压

7 LED总报警当维护器警告或停机警告条件存在时或传感器不受控制时报警灯亮

8 LED总在传感器的停机功能消失或紧急停机后的情况下报警灯会闪烁.

9 功能键控制并执行程序.

S3 紧急停机按钮在紧急情况下立即停止空压机,在修复后.将此按钮拔出.

10 报警符号

11 自动运行符号

12 电源指示灯

(1.1)

二. 功能键

使用的功能键:

手动调节空压机的负荷

调出或设定程序

重新设定电动机的过负荷,停机,维护器信息或紧急停机.

进入调节器所收集的数据.

功能键都根据显示菜单的不同而不同.实际上都缩写并显示有关键的最底部一行,普通的缩写如下:

缩写名称功能

Add 增加指令用来增加空压机的自动启动/停机(日期)

Back 返回指令返回到的选择或菜单

Canc 取消当设定参数有误时.用来取消已设定的数

dle 删除用来删除空压机的自动启动/停机时间

Help 帮助帮助寻找Atlas Copco的内部地址

Lim 上下限显示允许设定的上下极限数据

Load 负载手动操作空压机负载

(完整版)阿特拉斯空压机操作说明

1 显示屏-键

1 典型显示图

显示器有四行：1 前三行:——显示屏显示传感器的名称和实际的读数。

——测量值的单位和传感器的实际读数。

——关于空压机运行的信息（空压机停机，等等），保养要求（比如油过滤

器和空气过滤器）或者是故障信息（比如故障停机）

2滚动键（↑↓）:——这些滚动键标有垂直的箭头，允许滚动显示屏。

——只要在显示屏的最右边的位置上有一个指向下面的箭头，其对

应的滚动键就可以用来查阅下面的内容

3 表格键( = ):该键标有两个水平箭头，允许操作者选择标有水平箭头的参数。只有

后面跟着指向右面的箭头的参数才可以修改,

3功能键(F1/F2/F3):——用于查阅或编制设定值,

——复位电机过载，故障停机或保养信息，或紧急停机,

——查看电脑控制器收集到的所有参数,

——(F1/F2/F3)所对应的功能根据显示的菜单变化而变化，它们的

实际功能显示在显示屏的底部，刚好在相应的功能键的上面。

最常用的功能中英文对应如下:

Automatically Loaded 自动加载

Automatic Operation 自行运行

matically Loaded 自动卸载

Locally controlled 本地控制

Remote controlled 遥控控制

Manual Operation 手动运行

Manual Unloaded 手动卸载

Unioad 卸载

Running hours 运行时间

Loading hours 加载时间

Main Screen 主显示屏

Shutdown 故障停机

Compressor Outlet 压缩机排气口

阿特拉斯空压机操作说明

1 隐现屏键之阳早格格创做

1 典型隐现图

隐现器有四止：1 前三止: ——隐现屏隐现传感器的称呼战本质的读数.

——丈量值的单位战传感器的本质读数.

——关于空压机运止的疑息（空压机停机，等等），调

养央供（比圆油过滤器战气氛过滤器）大概者是障碍疑

息（比圆障碍停机）

2滑动键（↑↓）: ——那些滑动键标有笔曲的箭头，允许滑动隐现

屏.

——只消正在隐现屏的最左边的位子上有一个指

背底下的箭头，其对于应的滑动键便不妨用去查

阅底下的真质

3 表格键 ( = ): 该键标有二个火仄箭头，允许支配者采用标有火仄

箭头的参数.惟有后里跟着指背左里的箭头的

参数才不妨建改,

3功能键(F1/F2/F3): ——用于查阅大概体例设定值,

——复位电机过载，障碍停机大概调养疑息，大概慢迫停机,

——查看电脑统制器支集到的所有参数,

——(F1/F2/F3)所对于应的功能根据隐现的菜单

变更而变更，它们的本质功能隐现正在隐现屏

的底部，刚刚好正在相映的功能键的上头.

最时常使用的功能中英文对于应如下:

Automatically Loaded 自动加载

Automatic Operation自止运止

matically Loaded 自动卸载

Locallycontrolled当天统制

Remote controlled 遥控统制

Manual Operation脚动运止

Manual Unloaded 脚动卸载

Unioad 卸载

Running hours 运止时间

Loading hours 加载时间

Main Screen 主隐现屏

Shutdown 障碍停机

阿特拉斯空压机操作方法

操作阿特拉斯空压机的一般步骤如下：

1. 开启电源开关，确保空压机接通电源。

2. 打开空气进气阀门，允许空气进入空压机。

3. 按下主电源开关，使空压机开始运转。

4. 根据需要调整空压机的工作压力，可以通过调节空压机的自动排气阀门或调压器来实现。

5. 监控空压机的运行状态，包括压力表的读数和运行噪音等。

6. 当需要停止空压机时，先关闭主电源开关，再关闭空气进气阀门。

7. 定期维护和清洁空压机，包括更换滤清器、检查并清理冷却器等。

需要注意的是，在操作空压机时要遵循相关的安全操作规范，确保操作人员的安全。同时，根据不同型号的阿特拉斯空压机，操作方法可能会有所差异，建议参考该型号的操作手册进行具体操作。

阿特拉斯螺杆空压机说明书

一. 控制屏(图1.1)

电脑显示屏/按钮/键

代号名称功能

1 停机按钮按此键停止空气压缩机,显示屏退出.空压机将空载运行大约30秒后停机.

2 启动按钮按此按键启动空压机.显示屏显示调节器的运行状态.显示屏退出(如果空压机手动调为空载时)

3 显示器显示出空压机的运转状态,协助需求或故障

4 翻业按键在显示屏上翻页

5 横移按键用水平箭头选择显示参数,只有向右的箭头对应的参数才能修改

6 LED上的电压显示开关开启时的电压

7 LED总报警当维护器警告或停机警告条件存在时或传感器不受控制时报警灯亮

8 LED总在传感器的停机功能消失或紧急停机后的情况下报警灯会闪烁.

9 功能键控制并执行程序.

S3 紧急停机按钮在紧急情况下立即停止空压机,在修复后.将此按钮拔出.

10 报警符号

11 自动运行符号

12 电源指示灯

(1.1)

二. 功能键

使用的功能键:

手动调节空压机的负荷

调出或设定程序

重新设定电动机的过负荷,停机,维护器信息或紧急停机.

进入调节器所收集的数据.

功能键都根据显示菜单的不同而不同.实际上都缩写并显示有关键的最底部一行,普通的缩写如下:

缩写名称功能

Add 增加指令用来增加空压机的自动启动/停机(日期)

Back 返回指令返回到的选择或菜单

Canc 取消当设定参数有误时.用来取消已设定的数

dle 删除用来删除空压机的自动启动/停机时间

Help 帮助帮助寻找Atlas Copco的内部地址

Lim 上下限显示允许设定的上下极限数据

Load 负载手动操作空压机负载

阿特拉斯空压机控制面板操作说明

Loading Pressure *bar Unloading Pressure *bar Loading Pressure 2 *bar Unloading Pressure 2 *bar Y-Time ②*sPercotections coDsDfoecoieooluiulppL*N*M*PTP*eltpmmtteoiesssrimroamllanoieeereearppniOrijmegcccrdttleearrimrnfeetciaDostSsst*umsiesstrsoimaoolevmanrrrecytSesSt/dotDaSpar**tt*yTob℃Tipbmaiamrer**ebbaarr element outlet
Maximun Pressure
10.0 bar
Pressure Band Used Press.Band 1
Running Hours
17 hrs
Loader Hours
17 hrs
Motor Starts
6
Module Hours
35 hrs
Load Relay
17
Compressor Outlet * bar
润滑油
只使用在使用说明书中标明的螺杆压缩机专用油。 1）对于详细的操作说明和安全规范，请参考相关的使用说明书。由于使用非正宗零件导致的故障或损坏不在产品的保修范围内。

阿特拉斯空压机使用说明书

2
9829 3085 60
使用说明书
3.12 3.13 3.14 3.15 3.16 3.17 3.18 3.19 3.20 3.21 3.22
计数器菜单.........................................................................47 测试菜单...........................................................................48 修改参数菜单.......................................................................48 修改参数...........................................................................49 修改保护设置.......................................................................50 修改保养计划.......................................................................51 设定时钟功能.......................................................................52 修改配置设置.......................................................................56 保养菜单...........................................................................57 存储数据菜单.......................................................................59 可设定设置.........................................................................60

阿特拉斯空压机控制面板操作说明

Temperature
4
Compressor Outlet
*bar
Shutdown Maximum 17.0bar
Menu ***
*** Reset
Compressor Outlet
*℃
Shutdown Maximum 80℃
Menu ***
*** Reset
Element Outlet
*℃
Shutdown Maximum 110 ℃
a
⑤ Configuration
C.C.M control
Local
Pressure Band Used Press.band 1
Node ID 31
Language In Use English
Time 15:11
Date 30/06/11
Date Format DD/MM/YY
Pressure Unit bar
③ Service Plan
Service Timer
①Running Hours * hrs
②Life Time * hrs
Monday
④ Clock FunctionTu: esday
Not Activated Wednesd
Activated
ay
Thursday
Friday
Saturday
