密封垫片种类及其适用范围
阀门密封垫片种类
阀门密封垫片种类软式密封垫片是最常见的一种阀门密封垫片，它由柔性的材料制成，如橡胶、聚四氟乙烯、丁腈橡胶等。
软式密封垫片具有良好的弹性和变形性，能够在阀门关闭时填充阀座和阀盖之间的缝隙，从而实现良好的密封效果。
软式密封垫片适用于低压和常温下的工作条件，如自来水、污水、空气等介质。
常见的软式密封垫片种类有橡胶垫片、四氟乙烯垫片和丁腈橡胶垫片。
橡胶垫片是一种由橡胶制成的软式密封垫片，具有良好的耐磨性和耐腐蚀性。
它广泛应用于自来水管道、化工管道和食品管道等领域。
橡胶垫片有不同的材料，如丁腈橡胶、氯丁橡胶、丁晴橡胶等，可以根据不同的工作条件选择合适的材料。
四氟乙烯垫片是一种由聚四氟乙烯制成的软式密封垫片，具有良好的耐高温性能和化学稳定性。
它广泛应用于高温、高压和强腐蚀介质的管道系统中，如化工、石油、化肥等行业。
四氟乙烯垫片能够在-200℃~+260℃的温度范围内保持良好的密封性能，是一种理想的密封材料。
丁腈橡胶垫片是一种由丁腈橡胶制成的软式密封垫片，具有良好的耐油性和耐磨性。
它广泛应用于石油、天然气、汽车等领域的管道系统中。
丁腈橡胶垫片能够在-40℃~+120℃的温度范围内保持良好的密封性能，适用于各种油类介质的密封。
除了软式密封垫片外，金属密封垫片也是一种常见的阀门密封垫片。
金属密封垫片由金属制成，具有良好的耐腐蚀性和耐高温性能，适用于高压和高温的工作条件。
金属密封垫片主要有平面金属密封垫片、波纹管金属密封垫片和环形金属密封垫片。
平面金属密封垫片是一种由金属制成的平面结构的密封垫片，通常由不锈钢、铜、铝等金属材料制成。
它具有良好的耐腐蚀性和耐高温性能，适用于高压和高温条件下的密封。
平面金属密封垫片的密封性能主要依赖于压力和表面粗糙度，因此在安装时需要保持良好的密封表面。
平面金属密封垫片广泛应用于化工、石油、航空航天等领域。
波纹管金属密封垫片是一种由波纹状的金属管制成的密封垫片，具有良好的柔性和变形性。
密封垫片有哪些种类【大全】
1 工业橡胶板天然橡胶适用于水、海水、空气、惰性气体、碱类、盐类水溶液等介质，但不耐矿物油和非极性溶剂，长期使用温度不超过90℃，低温性能优异，可在-60℃以上使用。
丁腈橡胶适用于石油类产品，如石油、润滑油、燃料油等，长期使用温度为120℃，如在热油中可耐150℃，低温为-10~-20℃。
氯丁橡胶适用于海水、弱酸、弱碱、盐溶液，耐氧和臭氧老化性能优异，耐油性次于丁腈橡胶而优于其他通用橡胶，长期使用温度低于90℃，最高使用温度不超过130℃，低温为-30~-50℃。
氟橡胶有多个品种，它们分别具有良好的耐酸、耐氧化性能以及耐油、耐溶剂性能。
可以在几乎所有的酸类介质以及一些油和溶剂中使用，长期使用温度低于200℃。
橡胶板材作为法兰垫片，多用于管道或经常拆卸的人孔、手孔，压力不超过1.568MPa。
因在各类垫片中，橡胶垫片最软，贴合性能好，在较小的预紧力下就能发挥密封效果。
正因如此，在承受内压时，因垫片偏厚或硬度偏低而容易被挤出。
橡胶板材在苯、酮、醚等有机溶剂中使用，易出现溶胀、增重、变软、发粘现象，导致密封失效。
一般溶胀度超过30%就不能使用。
在低压(尤其是0.6MPa以下)、真空情况下，采用橡胶垫较为适宜。
橡胶材料致密性好，透气率低。
例如氟橡胶，最适宜作真空容器的密封垫片，真空度最高可达1.3×10-7Pa。
橡胶垫在10-1~10-7Pa真空度范围使用时，需经烘焙和抽气处理。
2 聚四氟乙烯聚四氟乙烯在受压及高温下易冷流及蠕变，故一般用于低压、中温、强腐蚀以及不允许污染的介质，如强酸、强碱、卤素、药品等。
安全使用温度在150℃，压力1MPa以下。
填充聚四氟乙烯虽然强度高些，但使用温度也不超过200℃，且耐腐蚀能力下降。
聚四氟乙烯包垫最高使用压力一般不超过2MPa。
由于温度升高，材料发生蠕变，致使密封压力明显下降。
即使不升温，随着时间的延长，密封面的压紧应力也会下降，产生“应力松弛现象。
该现象在各种垫片中都会产生，只是聚四氟乙烯垫的应力松弛现象较为严重，应予注意。
密封垫片种类及其适用范围
【密封件】密封垫片种类及其适用围各类机器设备尤其是各类压力容器、管道和阀门等广泛使用垫片密封结构。
最简单的垫片为平垫片，整个垫片为同一材料组成，作机械设备一般接合面的静密封，如减速箱的密封等。
理想的垫片结构应表层为塑性层，而层为弹性体，塑性表面层保证密封而相互紧贴甚至嵌合，而层允许补偿密封面的少许分离并在密封而上经常保持一定大小的压缩应力。
许多组合垫片的出现都是基于这一思路或稍有改型，但原理是一样的。
例如聚四氟乙烯（PTFE）具有塑性好，有优异的抗化学腐蚀性和较宽的工作温度围（-190～250℃），广泛用于静密封平垫，但由于某种原因回弹性较差以及冷流倾向，限制了单纯的使用，采用组合结构可以克服这一弊端，一方面可以保护垫片免遭流体介质的腐蚀或者避免食品、医药工业产品接触污染，另一方面改善了单纯用PTFE带来的回弹差及冷流问题。
石棉橡胶密封制品我国石棉资源丰富，石棉经机械或化学处理可使其松解，充分松解的石棉纤维，抗拉强度较高表面积较大，吸附性能良好，不能燃烧，耐热性能好，最高安全使用温度为500～550℃，这个温度围基本能满足工业工的需要，而且石棉价廉，其缺点是石棉粉尘对环境污染，对人体有危害，要注意环境保护。
石棉橡胶密封制品可分成以下3类：①垫片类—使用在管道法兰和容器法兰上的板状和片状密封制品；②垫圈类—使用在泵、阀、釜上的模压成型、密封制品；③盘根类—使用在泵、阀、釜上的绳状和绒状密封制品。
石棉橡胶板是用石棉、橡胶、配合剂经辊压而成的管法兰、高压容器法兰及各种接触面所用的密封材料。
耐油石棉橡胶板是以石棉、耐油橡胶和配合剂为主要原料经辊压而成的管法兰、高压容器法兰及各种接触面所用的密封材料。
增强石棉橡胶板是由石棉橡胶板和一层或多层镀锌钢丝网（或不绣钢丝网）组成的。
一般分耐油增强板和高压增强板两。
钢丝网的层数与制品的厚度有关，一般地说凡制品厚度每增加1mm就应增加一层钢丝网、钢丝网应夹在石棉橡胶相应的二等分、三等分处，以增加拉伸强度，使之能耐高温和高压。

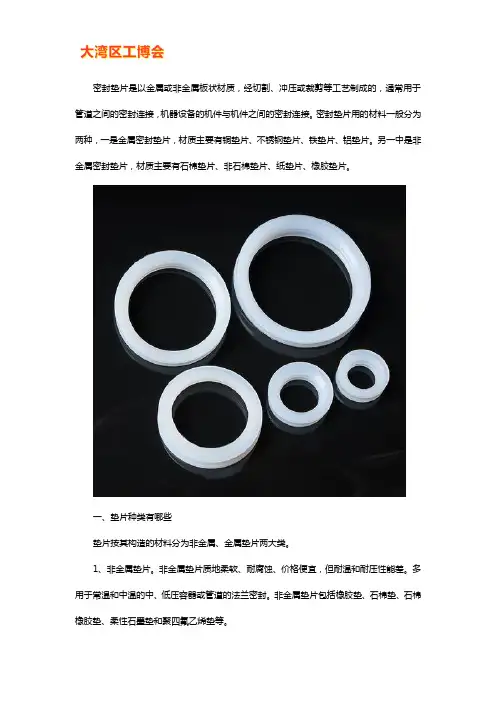

密封垫片一般都用什么材料
密封垫片是以金属或非金属板状材质，经切割、冲压或裁剪等工艺制成的，通常用于管道之间的密封连接，机器设备的机件与机件之间的密封连接。
密封垫片用的材料一般分为两种，一是金属密封垫片，材质主要有铜垫片、不锈钢垫片、铁垫片、铝垫片。
另一中是非金属密封垫片，材质主要有石棉垫片、非石棉垫片、纸垫片、橡胶垫片。
一、垫片种类有哪些垫片按其构造的材料分为非金属、金属垫片两大类。
1、非金属垫片。
非金属垫片质地柔软、耐腐蚀、价格便宜，但耐温和耐压性能差。
多用于常温和中温的中、低压容器或管道的法兰密封。
非金属垫片包括橡胶垫、石棉垫、石棉橡胶垫、柔性石墨垫和聚四氟乙烯垫等。
2、金属垫片。
在高温高压以及载荷循环频繁等苛刻操作条件下，各种金属材料仍是密封垫片的首选材料，常用的材料有铜、铝、低碳钢、不锈钢、铬镍合金钢等。
为了减少螺栓载荷和保证结构紧凑，除了金属平垫尽量采用窄宽度外，各种具有线接触特征的环垫结构则其优选的形式。
二、耐高温的垫片材料有哪些1、岩棉板：导热系数0.041-0.045防火，阻燃，吸温性大，保温效果差。
2、玻璃棉：施工简单，随意裁割。
抗菌防霉，耐老化，抗腐蚀，保证健康环境。
吸湿性低，物理性质稳定。
3、膨胀聚苯板(EPS板)：导热系数：0.037-0.041保温效果好，价格便宜，强度销差。
4、挤塑聚苯板(XPS板)：导热系数：0.028-0.03保温效果更好，强度高，耐潮湿，价格贵，施工时表面需要处理。
5、胶粉聚苯颗粒保温浆料：导热系数：0.057-0.06阻燃性好，可废品回收，保温效果不理想，对施工要求高。
文章总结：以上就是关于密封垫片一般都用什么材料的全部内容，希望对大家有所帮助。
扩展资料：特殊安装要求1、安装与突平面法兰相配的密封缠绕垫片时，应注意保证密封件与管道同心，一般采用外加强环与螺栓内侧圆周面相接触来定位，不允许偏心安装。
安装榫槽面密封面法兰中的基本型缠绕式垫片时，应注意与槽壁面保持间隙一致。
八类垫片用途及作用是什么
八类垫片用途及作用是什么垫片是一种常见的密封元件，广泛应用于机械设备、汽车、航空航天、化工等领域。
根据其材料和用途的不同，可以分为多种类型。
本文将以八类垫片的用途及作用为主题，介绍这些垫片的特点和应用领域。
一、橡胶垫片。
橡胶垫片是一种常见的密封垫片，主要用于密封液体、气体和固体。
橡胶垫片具有良好的弹性和耐磨性，能够有效防止泄漏和振动。
在汽车、机械设备和管道系统中广泛应用。
二、金属垫片。
金属垫片是由金属材料制成的密封垫片，具有良好的耐高温、耐腐蚀和耐压性能。
金属垫片主要用于高温、高压和腐蚀性介质的密封，如石油化工、航空航天和核能领域。
三、非金属垫片。
非金属垫片是由非金属材料制成的密封垫片，如塑料、陶瓷、复合材料等。
非金属垫片具有良好的耐腐蚀性能和绝缘性能，适用于化工、电子、医疗等领域。
四、纤维垫片。
纤维垫片是由纤维材料制成的密封垫片，如纸质垫片、亚麻垫片等。
纤维垫片具有良好的弹性和吸水性能，主要用于密封管道、阀门和泵类设备。
五、软板垫片。
软板垫片是由橡胶、塑料、纤维等材料制成的柔软密封垫片。
软板垫片具有良好的弹性和密封性能，主要用于密封管道、阀门、泵类设备和汽车发动机。
六、石墨垫片。
石墨垫片是由石墨材料制成的密封垫片，具有良好的耐高温、耐腐蚀和导热性能。
石墨垫片主要用于高温、高压和腐蚀性介质的密封，如化工、电力和核能领域。
七、波纹管垫片。
波纹管垫片是由金属或非金属材料制成的波纹形密封垫片，具有良好的弹性和吸收振动能力。
波纹管垫片主要用于密封管道、容器和泵类设备。
八、填料垫片。
填料垫片是由填料和柔性材料混合制成的密封垫片，具有良好的填充性能和密封性能。
填料垫片主要用于密封管道、阀门和泵类设备。
总的来说，垫片在工程领域中起着非常重要的作用，不同类型的垫片具有不同的特点和应用范围。
正确选择和使用合适的垫片可以有效提高设备的密封性能，减少泄漏和损坏，延长设备的使用寿命。
因此，在实际工程中，需要根据具体的工作条件和要求，选择合适的垫片材料和结构，以确保设备的安全运行和有效密封。
垫片的种类作用及应用
垫片的种类作用及应用垫片是一种常用的密封元件，它被广泛应用于各个领域，起到了重要的作用。
本文将就垫片的种类、作用以及应用进行介绍。
一、垫片的种类1.法兰垫片：法兰垫片是一种在连接法兰两侧起密封作用的垫片。
根据材料的不同，法兰垫片可以分为金属垫片、非金属垫片和复合材料垫片等。
-金属垫片：由金属材料制成，具有良好的强度和耐高温性能，适用于高温、高压和腐蚀性环境下的密封工作；-非金属垫片：由橡胶、塑料、纸质等材料制成，具有良好的弹性和密封性能，适用于低温、低压和常温环境下的密封工作；-复合材料垫片：由两种或多种不同材料组合而成，既能具备金属垫片的强度和耐温性能，又能具备非金属垫片的弹性和密封性能。
2.机械垫片：机械垫片是一种在机械设备中起到密封作用的垫片。
根据用途的不同，机械垫片可以分为轴封垫片、密封圈垫片和摩擦材料垫片等。
-轴封垫片：安装在轴上，用于防止液体或气体泄露，具有良好的密封效果；-密封圈垫片：安装在管道、阀门等连接处，用于防止液体或气体泄露，具有良好的密封效果；-摩擦材料垫片：具有良好的摩擦性能和耐磨性能，通常用于机械设备的传动系统和制动系统中。
3.专用垫片：专用垫片是一种根据特定需求设计制造的垫片。
根据具体应用的不同，专用垫片可以分为电子垫片、食品级垫片和医用垫片等。
-电子垫片：用于电子设备的隔离、隔音和防尘等方面的工作；-食品级垫片：符合食品卫生标准，用于食品工业中的密封工作；-医用垫片：符合医疗卫生标准，用于医用设备和器械的密封工作。
二、垫片的作用1.密封作用：垫片能够填补连接部位的间隙，起到密封作用，防止液体或气体的泄漏，保证连接部位的工作正常进行。
2.缓冲作用：垫片能够在连接部位承受压力和冲击时，起到缓冲作用，减少连接部位的损坏风险，延长设备使用寿命。
3.隔离作用：垫片能够隔离不同介质间的接触，防止介质之间的相互渗透和污染，保持介质的纯净度和稳定性。
4.抗震作用：垫片能够在设备工作过程中抵御振动和冲击力，保护设备的安全稳定运行。
管道垫片种类和作用
管道垫片种类和作用一、管道密封垫片的作用管道密封垫片是一种常见的密封材料，主要作用是在管道接口处起到密封作用，防止液体、气体泄漏。
其主要作用包括以下三个方面：1. 防止泄漏管道接口处是液体和气体泄漏的主要部位，使用密封垫片可以有效防止其泄漏，确保管道的正常运行。
特别是在高温、高压、腐蚀等恶劣环境下，密封垫片的作用更加重要。
2. 缓解振动密封垫片可以缓解管道因震动产生的噪音和振动，减少管道的摆动和破裂的风险，从而提高管道的使用寿命。
3. 增强连接强度密封垫片还可以增加管道接口的连接强度，防止管道接口因外力而脱离，使管道的连接更加牢固。
二、常见管道密封垫片种类1. 橡胶垫片橡胶垫片是一种常用的管道密封垫片，其主要材质是橡胶。
橡胶具有很好的弹性和耐热性能，能够适应高温、高压和腐蚀性环境的要求。
同时，橡胶垫片还具有良好的密封性能，可用于连接不同介质的管道。
2. 波纹管垫片波纹管垫片也是一种常用的管道密封垫片，其结构类似于波纹管，具有良好的弹性和耐热耐腐蚀能力。
波纹管垫片可以适应大范围的压力变化，具有很好的缓冲振动和隔音效果。
其密封性能好，可用于连接高粘度介质的管道。
3. 金属垫片金属垫片是一种相对较硬的密封材料，其材质通常为不锈钢、铜、铝等金属，在高温、高压和腐蚀性环境下具有非常好的耐用性能，同时其压缩性能和垫片厚度可根据需要进行调整。
金属垫片可以用于连接高温、高压和化学腐蚀性介质的管道。
总之，管道密封垫片的作用在于保证管道接口处的密封性能，防止液体、气体泄漏，并缓解管道振动，增强管道连接强度。
不同材质的垫片适用于不同的管道环境，选用时需要根据实际需求进行选择。
密封垫片结构形式
密封垫片结构形式密封垫片是一种用于填充和密封两个或多个连接部分间的空隙，以防止液体、气体或粉尘的泄漏或渗透的密封结构件。
密封垫片的结构形式有多种，下面将介绍其中几种常见的结构形式。
1.平面密封垫片：平面密封垫片是一种最简单的密封结构形式，其截面形状为矩形或圆形等平面形状。
它通过填充在连接部分间的空隙中起到填补和密封作用，通常用于低压和中等压力环境下的密封。
2.螺纹密封垫片：螺纹密封垫片是一种专门用于管道和接头的密封结构形式。
它的截面形状为扁平圆形，内部具有与管道或接头的螺纹相匹配的结构，可配合螺纹连接形式实现密封。
3.O形密封垫片：O形密封垫片是一种截面形状呈圆环状的密封结构件。
它广泛应用于液压系统和动力机械等领域，能够在高压和高温环境下实现可靠的密封效果。
O形密封垫片的结构形式简单，安装方便，密封性能可靠。
4.Y形密封垫片：Y形密封垫片是一种类似于O形密封垫片的密封结构形式。
它的截面形状为Y形，与O形密封垫片相比，Y形密封垫片具有更好的密封效果和抗压能力，适用于高压和高温环境。
5.V形密封垫片：V形密封垫片是一种截面呈"V"形状的密封结构件。
它结构紧凑、安装方便，能够在高温和高压环境下实现较好的密封效果，广泛应用于化工、石油、冶金等工业领域。
6.螺旋缠绕密封垫片：螺旋缠绕密封垫片是一种由金属带和非金属带交替缠绕形成的密封结构件。
它的结构紧凑、弹性好，可适应高温、高压和腐蚀性介质等复杂工况。
除了以上几种常见的密封垫片结构形式，还有一些特殊用途的密封垫片，如波形密封垫片、石棉橡胶密封垫片等。
这些密封垫片在特定的工况下能够提供更好的密封效果，满足不同行业和领域的需求。
总之，密封垫片的结构形式多种多样，根据不同的应用环境和要求选择适合的密封垫片结构形式至关重要，只有选择合适的密封垫片才能保证连接部分的可靠密封，防止泄漏和渗透的发生。
密封垫损坏的原因分析
密封垫损坏的原因分析1、密封定义a.定义：密封垫片是一种柔性的、可压缩的环形元件，用于填充两个接合部分之间的间隙，以防止介质泄漏或渗透。
b.功能：创建密封界面：密封垫片填补接合部分的微小间隙，确保介质无法通过。
承受压力和温度：密封垫片能够承受来自压力和温度变化的负荷，2、保持密封性能。
缓解振动和冲击：密封垫片能够减少机械振动和冲击的影响，提高系统的稳定性和可靠性。
3、密封垫片种类密封垫片多种多样，具体选择取决于应用的要求、工作条件和介质特性。
以下是一些常见的密封垫片和它们的应用领域：金属垫片：通常由金属材料制成，用于高压和高温的密封应用，具有高强度和耐压性能，常用于化工、石油、能源等行业。
石墨垫片：石墨垫片由石墨材料制成，具有优异的耐温性和耐腐蚀性能。
它适用于高温、高压和腐蚀性介质的密封需求，常用于石油化工、电力等行业。
聚四氟乙烯（PTFE）垫片：PTFE垫片是一种具有优异耐腐蚀性和低摩擦系数的材料。
它具有出色的耐高温性能，可以承受极低温度和高温度条件。
PTFE垫片常用于化工、制药、食品等领域的密封应用。
纤维素纸垫片：纤维素纸垫片如纸垫片、石棉纸垫片等，具有较好的密封性能和耐温性。
它们适用于一般介质和中低温条件下的密封，常用于机械设备、电力设备等行业。
橡胶垫片：橡胶垫片常用于一般介质和温度条件下的密封。
它们具有良好的弹性和密封性能，适用于管道、阀门、泵等设备的密封。
橡胶垫片广泛应用于自动化、化工、食品加工等行业。
以上只是部分的密封垫片及其应用领域，具体选择应根据实际情况进行评估，包括工作环境、介质特性、压力要求、温度范围以及预算等因素。
4、垫片破损的原因1）机械应力a. 压力变化和挤压力 :密封垫片在受到压力变化和挤压力时可能承受过大的力量，导致垫片变形、损坏或失效。
b. 摩擦和磨损：密封垫片在与相邻部件接触时，由于摩擦力和剪切力的作用，可能发生表面磨损、磨粒进入垫片表面，导致破损。
c. 振动和冲击设备的振动和冲击会产生动态应力，对密封垫片造成额外的负荷，导致疲劳和破损。
密封垫片种类及其适用范围
【密封件】密封垫片种类及其适用范围各类机器设备尤其是各类压力容器、管道和阀门等广泛使用垫片密封结构。
最简单的垫片为平垫片，整个垫片为同一材料组成，作机械设备一般接合面的静密封，如减速箱的密封等。
理想的垫片结构应表层为塑性层，而内层为弹性体，塑性表面层保证密封而相互紧贴甚至嵌合，而内层允许补偿密封面的少许分离并在密封而上经常保持一定大小的压缩应力。
许多组合垫片的出现都是基于这一思路或稍有改型，但原理是一样的。
例如聚四氟乙烯（PTFE具有塑性好，有优异的抗化学腐蚀性和较宽的工作温度范围（-190〜250C）,广泛用于静密封平垫，但由于某种原因回弹性较差以及冷流倾向，限制了单纯的使用，采用组合结构可以克服这一弊端，一方面可以保护垫片免遭流体介质的腐蚀或者避免食品、医药工业产品接触污染，另一方面改善了单纯用P TFE#来的回弹差及冷流问题。
非金属密封垫的种类、材料及适用范围金属密封垫的种类、材料及适用范围石棉橡胶密封制品我国石棉资源丰富，石棉经机械或化学处理可使其松解，充分松解的石棉纤维，抗拉强度较高表面积较大，吸附性能良好，不能燃烧，耐热性能好，最高安全使用温度为500〜550C，这个温度范围基本能满足工业工的需要，而且石棉价廉, 其缺点是石棉粉尘对环境污染，对人体有危害，要注意环境保护。
石棉橡胶密封制品可分成以下3类：①垫片类一使用在管道法兰和容器法兰上的板状和片状密封制品；②垫圈类一使用在泵、阀、釜上的模压成型、密封制品；③盘根类一使用在泵、阀、釜上的绳状和绒状密封制品。
石棉橡胶板是用石棉、橡胶、配合剂经辊压而成的管法兰、高压容器法兰及各种接触面所用的密封材料。
耐油石棉橡胶板是以石棉、耐油橡胶和配合剂为主要原料经辊压而成的管法兰、高压容器法兰及各种接触面所用的密封材料。
密封垫类型
聚四氟乙烯包衬石棉垫：适用于各种反应釜、压力容器、冷凝器、反应器、换热器及储罐的夹层密封.用于罐口及人孔.手孔部位的密封。
是化工.制药等设备的高洁度绿色环保密封产品。
产品规格:标准型和非标准型：PTFE Y型（切剖型）DN15——DN200MMPTFE U型（折包型）DN200——5000MM适用温度；-100℃—+260℃适用压力：0.6-2.5Mpa使用介质：耐除酸碱金属、元素氟、三氟化氯以外等化学介质无所不耐。
聚四氟乙烯包衬垫（内衬橡胶垫）四氟乙烯夹包橡胶复合垫片。
具有较强的防腐性能和较高的密封回弹性，适用于搪瓷、玻璃管道等低压化工设备的防腐密封。
产品规格:标准型和非标准型：PTFE Y型（切剖型）DN15——DN200MMPTFE U型（折包型）DN200——5000MM适用温度；-100℃—+260℃适用压力：PN＜2.5Mpa使用介质：耐除酸碱金属、元素氟、三氟化氯以外等化学介质无所不耐。
丁晴橡胶垫片具有耐油、耐酸碱、耐寒热、耐老化等性能,可直接切割成各种形状的密封垫片,使用范围：医药、电子、化工、抗静电、阻燃、食品等..颜色：黑色工作压力： Mpa 3.0 工作温度：℃ -30~+110无石棉垫片材料主要由多种合成纤维、橡胶弹性体和无机填料等材料组合而成。
材料具有高的机械强度，低的吸油、吸水性，并且有良好的压缩回弹性和密封性，是经过充分硫化的垫片材料。
用于制冷工业的各类压缩机密封垫片，船舶工业中的发动机垫片、泵阀及管路的密封垫片，石油化工管道和法兰的各类密封垫片高中压耐油石棉垫片是由国产,进口高中压耐油石棉板加工而成,主要用于船舶,炼油,化工等工业管道法兰的静密封.石棉橡胶板垫用经硫化的高强度密封板和耐油石棉橡胶板制造,表面防粘,光滑平整,强度高,压缩回弹性好,扭矩保持力强。
石棉橡胶板垫耐温、耐酸碱,无腐蚀。
是空气、油、水等介质的理想的密封衬垫,能防止“三漏”,避免污染环境。
冷凝器垫是采用耐高温石棉布混胶模压成型夹层内垫圈，外包覆聚四氟乙烯防腐膜，是冷凝器密封的首选密封件。
密封垫片
流体划分 水性流体及 空气、氮气
油性流体
代表性流体 水、海水、温水、热水、水蒸气、加热蒸汽、空气、氮气等
主要是在石油工业中所使用的一般性油、油气及碳氢化合物等。原油、 挥发油、石脑油、煤油、轻油、重油、LPG、乙醇、糠醛、乙二醇、 乙烯、丙烯、B-B 馏分、丁二烯、氨水、酚醛、丙烯腈等
腐蚀性流体 气体系流体
锯齿形密封垫片
环形金属密封垫片
符号说明 ◎:使用频率高的产品 ○:正在使用的产品 △:虽然使用频率较低，但是根据条件，可以使用 －:不可以使用
注 (1) 使用缠绕密封垫片密封气体时，法兰、密封垫片座的表面粗糙程度设定为 12.5S。
101
（ 乙 ）选用时的注意事项 ① 流体、温度、压力 应根据要密封的流体，选用具备耐腐蚀性的密封垫片材质。根据密封垫片不同，即使 具备耐腐蚀性，也会因流体的性质不同，而有不同的可使用温度、压力范围。因此，应 依照图1.1.1～图1.1.5确认在各流体中的使用范围。这是因为不仅要考虑对流体的耐腐 蚀性，还要综合考虑浸透性、毒性、引火性、爆炸性等来决定使用范围。 另外，在选用时，需要特别加以注意的流体如下。 氧气、助燃性气体 ：应避免使用用可燃性材料制作的密封垫片。以 PTFE 为填料 的缠绕密封垫片、PTFE 系列密封垫片、铜制夹包密封垫片、金属平形密封垫片经常被 使用。 聚合性单体 ：对于苯乙烯单体、氯乙烯单体等聚合性单体，有时不可以使用压缩 板、PTFE 系列密封垫片。应选用附内外环缠绕密封垫片、金属密封垫片、单体用特殊 氟树脂夹包密封垫片。 含残渣流体 ：软质密封垫片会因侵蚀而破损、泄漏，应选用附内外环缠绕密封垫 片或金属密封垫片。 传热油 ：压缩板会因为橡胶胶粘剂变质而发生泄漏。此外，由于浸透性强，石墨 填料的缠绕密封垫片在长时间使用后也会发生泄漏。因此膨胀石墨板密封垫片及以膨 胀石墨为填料的缠绕密封垫片比较适宜。 放射性流体 ：PTFE 不耐辐射，不能使用。石棉压缩板有 1 × 106Rad、以石墨为 填料缠绕密封垫片有 1 × 107Rad、膨胀石墨有 1 × 108Rad 的耐辐射性，应在确认辐射 量后选用。
常用密封垫片种类与其使用范围
常用密封垫片种类及其使用范围适用范围形种类材料压力∕式温度∕℃介质MPa纸垫片软钢纸板<0.4 <120 颜料油、润滑油、水等非金橡胶垫天然橡胶 1.3 ×10ˉ-60 ～水、海水、空气、惰性气属片10～0.6 100体，密盐类水溶液，稀盐酸等封普通橡胶板-40 ～60 空气、水制动液等垫夹布橡胶︽0.6 -30 ～60 海水、淡水、空气、润滑夹布橡胶垫片油、和颜料油等皮垫片牛皮或浸油蜡，合成橡胶或合成树脂-60 ～水、油、空气等100软聚氯软聚氯乙烯板《1.6 <60 酸碱稀溶液及氨，具有氧乙烯垫化性的蒸汽及气体片聚四氟聚四氟乙烯板《3.0 -180 ～浓酸、碱、溶剂、油类乙烯垫250片橡胶石高压橡胶石棉板《6.0 《450空气、压缩空气、蒸汽、棉垫片中压橡胶石棉板《4.0 《350氨、水、海水、冷凝水、低压橡胶石棉板《1.5 《200 液态氨、《98%硫酸，《35%盐酸、盐类、硝铵液、硫氨液、加氨液、烧碱、氟利昂、氢氰酸、卡普龙生产介质、聚苯乙烯生产介质耐油橡胶石棉板《4.0 《400 油品（汽、柴、煤、重油等），油气，溶剂（包括丙烷、丙酮、苯、酚、糠醛、异丙醇）浓度小于30%的尿素，氨气、硫化催化剂、润滑油、碱类聚四氟聚四氟乙烯薄膜包橡胶石棉板或橡胶《3.0 -180 ～浓酸、碱、溶剂、油类乙烯包板250垫片夹金属铜（钢或不锈钢）丝和石棉交织而成内燃机用丝（网）石棉垫缠绕垫金属带：紫铜，铝，08（15）钢，2Cr13，《6.4 ︽600 蒸汽、氢气、压缩空气、片0Cr13，1Cr13，1Cr18Ni9Ti天然气、油品、溶剂、重非金属带：石棉，聚四氟乙烯，陶瓷油、丙烯、烧碱、酸、碱、纤维等液化气、水金属包金属：紫铜，软钢，铝，不锈钢，《6.4 ︽600 蒸汽、氢气、压缩空气、平垫片天然气、油品、溶剂、重波形金合金钢油、丙烯、烧碱、酸、碱、属垫片非金属：石棉板，橡胶石棉板，聚四氟液化气、水乙烯板，陶瓷纤维金属平紫铜，铝，铅，软钢，不锈钢，合金 1.33×10ˉ︽600 蒸汽、氢气、压缩空气、垫片钢16～20天然气、油品、溶剂、重油、丙烯、烧碱、酸、碱、液化气、水金属齿08（10）钢，铝，合金钢，1Cr13（0Cr13）》4.0 ︽600 蒸汽、氢气、压缩空气、形垫片天然气、油品、溶剂、重油、丙烯、烧碱、酸、碱、液化气、水金属八10 钢，1Cr13，合金钢，不锈钢等》6.4 ︽600 蒸汽、氢气、压缩空气、角垫天然气、油品、溶剂、重金属透油、丙烯、烧碱、酸、碱、镜垫液化气、水金属椭圆垫金属空铜，铝低碳钢，不锈钢，合金钢真空～高低温～高蒸汽、氢气、压缩空气、心O形圈压温天然气、油品、溶剂、重油、丙烯、烧碱、酸、碱、液化气、水金属丝铜丝，无氧铜丝，高纯铝丝，金丝，1.33 ×10ˉ-196 ～蒸汽、氢气、压缩空气、垫银丝45016 天然气、油品、溶剂、重油、丙烯、烧碱、酸、碱、液化气、水。
表1 常用密封垫片种类及其适用范围
10钢，1Cr13，合金钢，不锈钢等
≥6.4
≈600
蒸气，氢气，压缩空气，天然气，油品，溶剂，重油，丙烯，烧碱，酸，碱，液化气，水
金属透镜垫
金属椭圆垫
≤6.4
≈600
蒸气，氢气，压缩空气，天然气，油品，溶剂，重油，丙烯，烧碱，酸，碱，液化气，水
金属包平垫片
金属:紫铜,软钢,铝,不锈钢,合金钢
非金属:石棉板,棉胶石棉板,聚四氟乙烯板,陶瓷纤维
≤6.4
≈600
蒸气，氢气，压缩空气，天然气，油品，溶剂，重油，丙烯，烧碱，酸，碱，液化气，水
波形金属垫片
金属密封垫
表1常用密封垫片种类及其适用范围
形式
种类
材料
适用范围
压力/MPa温度/℃介质非金属密封垫纸垫片
软钢纸板
<0.4
<120
燃料油，润滑油，水等
橡胶垫片
天然橡胶
1.33×10-10~0.6
-60~100
水，海水，空气，惰性气体，盐类水溶液，稀盐酸，稀硫酸等
普通橡胶板
-40~60
空气，水，制动液等
夹布橡胶垫片
夹布橡胶
≈0.6
-30~60
海水，淡水，空气，润滑油和燃料油等
皮垫片
牛皮或浸油、蜡，合成橡胶，合成树脂
-60~100
水，油，空气等
软聚氯乙烯垫片
软聚氯乙烯板
≤1.6
<60
酸碱稀溶液及氨，具有氧化性的蒸气及气体
聚四氟乙烯垫片
聚四氟乙烯板
≤3.0
-180~250
浓酸，碱，溶剂，油类
橡胶石棉垫片
高压橡胶石棉板
聚四氟乙烯包垫片
常用密封垫片种类及其使用范围
密封胶
无 机 材 料
柔性石墨 碳石墨 工程陶瓷
有色金属
金 属
黑色金属 硬质合金 贵金属
弹 塑 性 体
塑料
氟塑料、尼龙、聚乙烯、酚 垫片、成型密封件、油封、软填充、硬垫料、活塞 醛塑料、氯化聚醚、聚苯硫 环、 醚 机械密封、防尘密封 液态密封胶、厌氧胶 天然石墨 焙烧碳、电化石墨 氧化陶瓷、滑石瓷、金属陶 机械密封、硬填料、动力密封、浮环密封 瓷、氧化硅、硼化铬 铜、铝、铅、锡、金及其合 垫片、软填充、机械密封、迷宫密封、硬填料、 金 浮环密封 碳钢、铸铁、不锈钢、堆焊 垫片、硬填料、机械密封、活塞环、浮环密封、防 合金、喷涂粉末 尘密封、成型密封件 钨钴硬质合金、钨钴钛硬质 机械密封 合金 金、银、铟、旦 高真空密封、高压密封、低温密封 垫片、导管连接、螺纹密封 垫片、软填充、密封件
类别 液体
植物纤维 动物纤维
材料 高分子Leabharlann 料棉、麻、纸、软布 毛、毡、皮革 石棉
用途 液体密封胶、厌氧胶、热熔密封胶
垫片、软填充、防尘密封件、夹布橡胶密封件 垫片、软填料、成型填料、油封、防尘密封件 垫片、软填充
纤 维
矿物纤维 人造纤维 橡胶
有机合成纤维、玻璃纤维、 软填充、夹布橡胶密封件 碳纤维、陶瓷纤维 合成橡胶、天然橡胶 垫片、成型密封件、油封、软填充、防尘密封件
垫片的种类作用及应用
垫片的种类作用及应用垫片是一种用于填充两个物体之间空隙的密封材料，通常为薄片状。
它们是机械系统中必不可少的元件，用于防止液体或气体的泄漏，减少振动和噪音，并提供紧固件之间的平衡和支撑。
按照材料分，主要有以下几种垫片：1.金属垫片：金属垫片通常由铝、铜、钢、不锈钢等材料制成。
它们具有高强度、耐高温和耐腐蚀的特性，广泛应用于汽车、航空航天、电力设备等领域。
2.橡胶垫片：橡胶垫片通常由天然橡胶、丁腈橡胶、聚氯乙烯等材料制成。
它们具有良好的弹性和密封性能，常用于管道连接、阀门、泵等设备的密封和减振。
3.非金属复合垫片：非金属复合垫片通常由柔性石墨、纤维素、石棉等材料与橡胶或金属层压而成。
它们具有高温、耐酸碱和化学稳定性的特点，常用于高温管道和容器的密封。
4.填料垫片：填料垫片通常由浸渍橡胶、麻纤维等材料制成，可以填充在不规则表面之间。
它们具有良好的密封性能和耐磨性，常用于阀门、法兰等设备的密封。
按照形状分，主要有以下几种垫片：1.扁平垫片：扁平垫片是最常见的一种垫片，具有平整的表面，用于平面间的密封。
2.弹簧垫片：弹簧垫片通常由金属或橡胶制成，具有弹性，可以提供弹性支撑和减震效果。
3.波纹垫片：波纹垫片具有波浪形状，可以提供更大的接触面积和弹性。
4.缓冲垫片：缓冲垫片通常由橡胶或泡沫材料制成，具有较好的减震效果。
垫片的应用非常广泛，主要包括以下几个方面：1.汽车工业：垫片在汽车发动机、变速器、制动系统等部件中被广泛使用，用于密封和减振。
2.航空航天工业：垫片在飞机、导弹、卫星等航空航天设备中扮演着重要的角色，用于保持密闭性和抗振动。
3.电力设备：垫片用于电力设备的连接和密封，如变压器、发电机和变压器等。
4.化工工业：垫片在化工设备的密封和减振中广泛使用，如管道、容器和阀门等。
总之，垫片作为一种密封和减振材料，在各个领域都起着至关重要的作用。
不同种类的垫片具有不同的特性和适用范围，根据实际需求选择合适的垫片材料和形状，可以提高机械系统的效率、安全性和可靠性。
常用密封垫片种类及其使用范围
蒸汽、氢气、压缩空气、天然气、油品、溶剂、重油、丙烯、烧碱、酸、碱、液化气、水
聚四氟乙烯包垫片
聚四氟乙烯薄膜包橡胶石棉板或橡胶板
《3.0
-180～250
浓酸、碱、溶剂、油类
夹金属丝（网）石棉垫
铜（钢或不锈钢）丝和石棉交织而成
内燃机用
缠绕垫片
金属带：紫铜，铝，08（15）钢，2Cr13，0Cr13，1Cr13，1Cr18Ni9Ti
非金属带：石棉，聚四氟乙烯，陶瓷纤维等
《6.4
︽600
蒸汽、氢气、压缩空气、天然气、油品、溶剂、重油、丙烯、烧碱、酸、碱、液化气、水
金属包平垫片
金属：紫铜，软钢，铝，不锈钢，
《6.4
︽600
蒸汽、氢气、压缩空气、天然气、油品、溶剂、重
波形金属垫片
合金钢
非金属：石棉板，橡胶石棉板，聚四氟乙烯板，陶瓷纤维
油、丙烯、烧碱、酸、碱、液化气、水
金属平垫片
紫铜，铝，铅，软钢，不锈钢，合金钢
1.33×10ˉ16～20
︽600
蒸汽、氢气、压缩空气、天然气、油品、溶剂、重油、丙烯、烧碱、酸、碱、液化气、水
金属齿形垫片
08（10）钢，铝，合金钢，1Cr13（0Cr13）
》4.0
︽600
蒸汽、氢气、压缩空气、天然气、油品、溶剂、重油、丙烯、烧碱、酸、碱、液化气、水
金属八角垫
10钢，1Cr13，合金钢，不锈钢等
低压橡胶石棉板
《6.0
《4.0
《1.5
《450
《350
《200
空气、压缩空气、蒸汽、氨、水、海水、冷凝水、液态氨、《98%硫酸，《35%盐酸、盐类、硝铵液、硫氨液、加氨液、烧碱、氟利昂、氢氰酸、卡普龙生产介质、聚苯乙烯生产介质
垫片的种类及相应的应用
垫片的种类及相应的应用垫片作为一种紧固件，广泛应用于各个行业的机械设备中，主要用于填补或填平连接两个或多个零部件之间的间隙，以达到密封、缓冲、隔离、补偿或调整的作用。
根据不同的应用需求和工作环境，垫片的种类也不同。
下面将介绍几种常见的垫片种类及其相应的应用。
1. 橡胶垫片橡胶垫片由橡胶材料制成，具有优异的耐油、耐酸碱、耐热、耐磨损等性能。
橡胶垫片主要应用于管道连接、阀门、泵、汽车发动机等设备的密封和隔离。
2. 金属垫片金属垫片广泛采用不锈钢、碳钢、铜、铝等金属材料制成，具有良好的耐高温、耐腐蚀和耐压等特性。
金属垫片主要应用于高压、高温、腐蚀性介质等严苛工况下的设备密封，如石油、化工、航天等行业。
3. 纸质垫片纸质垫片由纸浆材料制成，具有良好的密封性能和柔韧性。
纸质垫片主要应用于低压、低温条件下的设备密封，如水管、风管、低压容器等。
4. 聚四氟乙烯垫片聚四氟乙烯垫片（简称PTFE垫片）由聚四氟乙烯材料制成，具有优异的耐酸碱、耐高温、耐腐蚀、低摩擦系数等特性。
PTFE垫片主要应用于化工、制药、食品等行业，用于腐蚀性介质和高温介质的密封。
5. 泡沫塑料垫片泡沫塑料垫片由泡沫聚合物材料制成，具有轻质、柔软、弹性好等优点。
泡沫塑料垫片主要应用于隔热、减震、缓冲等领域，如建筑、家具、电子、汽车等行业。
6. 塑料垫片塑料垫片由聚合物材料制成，具有良好的耐酸碱、耐磨、耐腐蚀、绝缘等性能。
塑料垫片主要应用于电子、电气设备的绝缘和隔离，如电路板、绝缘片等。
7. 陶瓷垫片陶瓷垫片由陶瓷材料制成，具有优异的耐磨、耐高温、耐腐蚀等特性。
陶瓷垫片主要应用于高速旋转设备、磨损严重设备等领域。
总之，垫片的种类繁多，每种垫片都有其特定的材料、性能和应用范围。
在选择垫片时，需要根据具体的工作环境、介质性质、工作温度和压力等要素来进行选择。
同时，也需要根据安装要求、使用寿命和预算等因素来综合考虑。
选用合适的垫片种类和规格，能够有效保护设备，确保其正常运行，提高工作效率，减少故障发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【密封件】密封垫片种类及其适用范围
各类机器设备尤其是各类压力容器、管道和阀门等广泛使用垫片密封结构。
最简单的垫片为平垫片，整个垫片为同一材料组成，作机械设备一般接合面的静密封，如减速箱的密封等。
理想的垫片结构应表层为塑性层，而内层为弹性体，塑性表面层保证密封而相互紧贴甚至嵌合，而内层允许补偿密封面的少许分离并在密封而上经常保持一定大小的压缩应力。
许多组合垫片的出现都是基于这一思路或稍有改型，但原理是一样的。
例如聚四氟乙烯（PTFE具有塑性好，有优异的抗化学腐蚀性和较宽的工作温度范围（-190〜250C）,广泛用于静密封平垫，但由于某种原因回弹性较差以及冷流倾向，限制了单纯的使用，采用组合结构可以克服这一弊端，一方面可以保护垫片免遭流体介质的腐蚀或者避免食品、医药工业产品接触污染，另一方面改善了单纯用P TFE#来的回弹差及冷流问题。
非金属密封垫的种类、材料及适用范围
金属密封垫的种类、材料及适用范围
石棉橡胶密封制品
我国石棉资源丰富，石棉经机械或化学处理可使其松解，充分松解的石棉纤维，抗拉强度较高表面积较大，吸附性能良好，不能燃烧，耐热性能好，最高安全使用温度为500〜550C，这个温度范围基本能满足工业工的需要，而且石棉价廉, 其缺点是石棉粉尘对环境污染，对人体有危害，要注意环境保护。
石棉橡胶密封制品可分成以下3类：
①垫片类一使用在管道法兰和容器法兰上的板状和片状密封制品；
②垫圈类一使用在泵、阀、釜上的模压成型、密封制品；
③盘根类一使用在泵、阀、釜上的绳状和绒状密封制品。
石棉橡胶板是用石棉、橡胶、配合剂经辊压而成的管法兰、高压容器法兰及各种接触面所用的密封材料。
耐油石棉橡胶板是以石棉、耐油橡胶和配合剂为主要原料经辊压而成的管法兰、高压容器法兰及各种接触面所用的密封材料。
