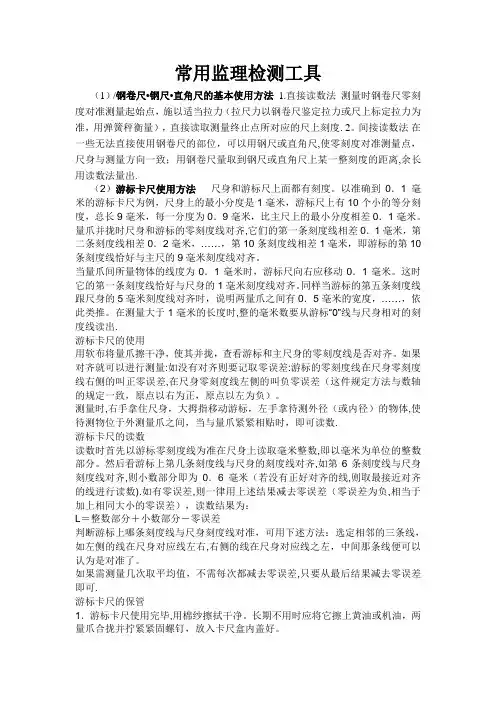

常用监理检测工具使用方法（1）/钢卷尺•钢尺•直角尺的基本使用方法 1.直接读数法测量时钢卷尺零刻度对准测量起始点，施以适当拉力（拉尺力以钢卷尺鉴定拉力或尺上标定拉力为准，用弹簧秤衡量），直接读取测量终止点所对应的尺上刻度。

2.间接读数法在一些无法直接使用钢卷尺的部位，可以用钢尺或直角尺，使零刻度对准测量点，尺身与测量方向一致；用钢卷尺量取到钢尺或直角尺上某一整刻度的距离，余长用读数法量出。

（2）游标卡尺使用方法尺身和游标尺上面都有刻度。

以准确到0．1毫米的游标卡尺为例，尺身上的最小分度是1毫米，游标尺上有10个小的等分刻度，总长9毫米，每一分度为0．9毫米，比主尺上的最小分度相差0．1毫米。

量爪并拢时尺身和游标的零刻度线对齐，它们的第一条刻度线相差0．1毫米，第二条刻度线相差0．2毫米，……，第10条刻度线相差1毫米，即游标的第10条刻度线恰好与主尺的9毫米刻度线对齐。

当量爪间所量物体的线度为0．1毫米时，游标尺向右应移动0．1毫米。

这时它的第一条刻度线恰好与尺身的1毫米刻度线对齐。

同样当游标的第五条刻度线跟尺身的5毫米刻度线对齐时，说明两量爪之间有0．5毫米的宽度，……，依此类推。

在测量大于1毫米的长度时，整的毫米数要从游标“0”线与尺身相对的刻度线读出。

游标卡尺的使用用软布将量爪擦干净，使其并拢，查看游标和主尺身的零刻度线是否对齐。

如果对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差（这件规定方法与数轴的规定一致，原点以右为正，原点以左为负）。

测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数. 游标卡尺的读数读数时首先以游标零刻度线为准在尺身上读取毫米整数，即以毫米为单位的整数部分。

然后看游标上第几条刻度线与尺身的刻度线对齐，如第6条刻度线与尺身刻度线对齐，则小数部分即为0．6毫米（若没有正好对齐的线，则取最接近对齐的线进行读数）。

如有零误差，则一律用上述结果减去零误差（零误差为负，相当于加上相同大小的零误差），读数结果为：L＝整数部分＋小数部分－零误差判断游标上哪条刻度线与尺身刻度线对准，可用下述方法：选定相邻的三条线，如左侧的线在尺身对应线左右，右侧的线在尺身对应线之左，中间那条线便可以认为是对准了。

如果需测量几次取平均值，不需每次都减去零误差，只要从最后结果减去零误差即可。

游标卡尺的保管1．游标卡尺使用完毕，用棉纱擦拭干净。

长期不用时应将它擦上黄油或机油，两量爪合拢并拧紧紧固螺钉，放入卡尺盒内盖好.2.游标卡尺有0.1毫米、0.05毫米和0.02毫米3种最小读数值3.实际测量时，对同一长度应多测几次，取其平均值来消除偶然。

（3）垂直检测尺：检测物体平面的垂直度，平整度及水平度的偏差；对角检测尺：检测方形物体两对角线长度对比的偏差值；内外直角检测尺：检测物体上内外（阴阳）直角的偏差，及一般平面的垂直度与水平度；（4）楔形塞尺：检测建筑物体上缝隙的大小及物体平面的平整度；5磁力线坠（8功能）：检测建筑物体的垂直度及用于砌墙、安装门窗、电梯等任何物体的垂直校正，目测对比（5）百格网：百格网采用高透明度工业塑料制成，展开后检测面积等同于标准砖，其上均布１００小格，专用于检测砌体砖面砂浆涂复的饱满度，即覆盖率（单位％）（6）检测镜：检测建筑物体的上冒头、背面、弯曲面等肉眼不易直接看到的地方，手柄处有Ｍ６螺孔，可装在伸缩杆或对角检测尺上，以便于高处检测。

（7）卷线器：塑料盒式结构，内有尼龙丝线，拉出全长１５米，可检测建筑物体的平直，如砖墙砌体灰缝、踢脚线等（用其他检测工具不易检测物体的平直部位）。

检测时，拉紧两端丝线，放在被测处，目测观察对比，检测完毕后，用卷线手柄顺时针旋转，将丝线收入盒内，然后锁上方扣。

（8）伸缩杆：二节伸缩式结构，伸出全长４１０毫米，前端有Ｍ６螺栓，可装锲形塞尺，检测镜，活动锤头等，是辅助检测工具。

（9）焊接检测尺：检测钢筋折角焊接后的质量（10）水电检测锤（锤头重50G）：使用于检测水电管道安装、地面装饰等工程，利用敲击振动的声响，来判断物体的牢固的程度及施工质量；（11）响鼓锤（锤头重25G）：轻轻敲打抹灰后的墙面，可以判断墙面的空鼓程度及砂灰与砖、水泥冻结的粘合质量（12）纲针小锤（锤头重１０Ｇ）：①小锤轻轻敲打玻璃、马赛克、瓷砖，可以判断空鼓程度及粘合质量②拨出塑料手柄，里面是尖头钢针，钢针向被检物上戳几下，可探查出多孔板缝隙、砖缝等砂浆是否饱满（13）活动锤头锤头上Ｍ６螺孔，可安装在伸缩杆或对角检测尺上，便于高处检验。

（14）经纬仪经纬仪的操作步骤（光学对中法）HR—右旋（顺时针）水平角，HL—左旋（逆时针）水平角。

1 、架设仪器：将经纬仪放置在架头上，使架头大致水平，旋紧连接螺旋。

2 、对中：目的是使仪器中心与测站点位于同一铅垂线上。

可以移动脚架、旋转脚螺旋使对中标志准确对准测站点的中心。

3 、整平：目的是使仪器竖轴铅垂，水平度盘水平。

根据水平角的定义，是两条方向线的夹角在水平面上的投影，所以水平度盘一定要水平。

粗平：伸缩脚架腿，使圆水准气泡居中。

检查并精确对中：检查对中标志是否偏离地面点。

如果偏离了，旋松三角架上的连接螺旋，平移仪器基座使对中标志准确对准测站点的中心，拧紧连接螺旋。

精平：旋转脚螺旋，使管水准气泡居中。

4 、瞄准与读数：①目镜对光：目镜调焦使十字丝清晰。

②瞄准和物镜对光：粗瞄目标，物镜调焦使目标清晰。

注意消除视差。

精瞄目标。

③读数：调整照明反光镜，使读数窗亮度适中，旋转读数显微镜的目镜使刻划线清晰，然后读数。

现在很多都是使用全站仪，全站仪的使用（以拓普康全站仪为例进行介绍）介绍: 5、测量前的准备工作（1）电池的安装（注意：测量前电池需充足电）①把电池盒底部的导块插入装电池的导孔。

②按电池盒的顶部直至听到“咔嚓”响声。

③向下按解锁钮，取出电池。

（2）仪器的安置。

①在实验场地上选择一点，作为测站，另外两点作为观测点。

②将全站仪安置于点，对中、整平。

③在两点分别安置棱镜。

（3）竖直度盘和水平度盘指标的设置。

①竖直度盘指标设置。

松开竖直度盘制动钮，将望远镜纵转一周（望远镜处于盘左，当物镜穿过水平面时），竖直度盘指标即已设置。

随即听见一声鸣响，并显示出竖直角。

②水平度盘指标设置。

松开水平制动螺旋，旋转照准部360，水平度盘指标即自动设置。

随即一声鸣响，同时显示水平角。

至此，竖直度盘和水平度盘指标已设置完毕。

注意：每当打开仪器电源时，必须重新设置和的指标。

（4）调焦与照准目标。

操作步骤与一般经纬仪相同，注意消除视差。

（5）角度测量①首先从显示屏上确定是否处于角度测量模式，如果不是，则按操作转换为距离模式。

②盘左瞄准左目标A，按置零键，使水平度盘读数显示为0°00′00〃，顺时针旋转照准部，瞄准右目标B，读取显示读数。

③同样方法可以进行盘右观测。

④如果测竖直角，可在读取水平度盘的同时读取竖盘的显示读数。

（6）距离测量①首先从显示屏上确定是否处于距离测量模式，如果不是，则按操作键转换为坐标模式。

②照准棱镜中心，这时显示屏上能显示箭头前进的动画，前进结束则完成坐标测量，得出距离，HD为水平距离，VD为倾斜距离。

（7）坐标测量①首先从显示屏上确定是否处于坐标测量模式，如果不是，则按操作键转换为坐标模式。

②输入本站点O点及后视点坐标，以及仪器高、棱镜高。

③瞄准棱镜中心，这时显示屏上能显示箭头前进的动画，前进结束则完成坐标测量，得出点的坐标。

6、注意事项①运输仪器时，应采用原装的包装箱运输、搬动。

②近距离将仪器和脚架一起搬动时，应保持仪器竖直向上。

③拔出插头之前应先关机。

在测量过程中，若拔出插头，则可能丢失数据。

④换电池前必须关机。

⑤仪器只能存放在干燥的室内。

充电时，周围温度应在10~30℃之间。

⑥全站仪是精密贵重的测量仪器，要防日晒、防雨淋、防碰撞震动。

严禁仪器直接照准太阳（15）水准仪水准仪的使用水准仪的使用包括：水准仪的安置、粗平、瞄准、精平、读数五个步骤。

①安置安置是将仪器安装在可以伸缩的三脚架上并置于两观测点之间。

首先打开三脚架并使高度适中，用目估法使架头大致水平并检查脚架是否牢固，然后打开仪器箱，用连接螺旋将水准仪器连接在三脚架上。

②粗平粗平是使仪器的视线粗略水平，利用脚螺旋置园水准气泡居于园指标圈之中。

具体方法用仪器练习。

在整平过程中，气泡移动的方向与大姆指运动的方向一致。

③瞄准瞄准是用望远镜准确地瞄准目标。

首先是把望远镜对向远处明亮的背景，转动目镜调焦螺旋，使十字丝最清晰。

再松开固定螺旋，旋转望远镜，使照门和准星的连接对准水准尺，拧紧固定螺旋。

最后转动物镜对光螺旋，使水准尺的清晰地落在十字丝平面上，再转动微动螺旋，使水准尺的像靠于十字竖丝的一侧。

④精平精平是使望远镜的视线精确水平。

微倾水准仪，在水准管上部装有一组棱镜，可将水准管气泡两端，折射到镜管旁的符合水准观察窗内，若气泡居中时，气泡两端的象将符合成一抛物线型，说明视线水平。

若气泡两端的象不相符合，说明视线不水平。

这时可用右手转动微倾螺旋使气泡两端的象完全符合，仪器便可提供一条水平视线，以满足水准测量基本原理的要求。

注意气泡左半部份的移动方向，总与右手大拇指的方向不一致。

⑤读数用十字丝，截读水准尺上的读数，先估读毫米级读数，后报出全部读数。
