无砂大孔混凝土管井降水工程

无砂大孔混凝土管井降水工程是一种常见的解决地下水问题的方法。该工程主要是利用大孔混凝土管将地下水流入到管井中，通过排水设备将这些地下水排出。这种方法适用于城市建筑中的地下室、公路桥梁等地下工程中的雨水以及地下水问题的解决。

无砂大孔混凝土是利用高性能水泥及特殊的砂、石材等材料制成的，具有优异的耐久性能、高承载力，且不受环境影响。在管井降水工程中，该材料还能有效地过滤悬浮物和泥沙，从而保持管井的清洁状态，使得降水效果更佳。

在进行无砂大孔混凝土管井降水工程时，需要根据现场实际情况综合考虑，确定井的深度和内径等参数。这些参数在设计时应该考虑井下地层的拱效应、井的自重等因素，同时还需考虑在进行施工过程中须要考虑到的一些问题，如井底部位移、顶部变形等。

进行管井降水工程时，需要根据实际情况确立一个系统完善的排水方案，并采用专业化的设备进行排水处理。排水时，应尽量保证管道处于全开状态，以保证管井内的流量更大、速度更快，从而达到更加高效的排水效果。

除了在设计、施工和排水过程中的注意事项，无砂大孔混凝土管井降水工程还须要做到正确的维护保养。在维护保养中，

须要定期清洗管道和排水设备，检查管道是否漏水或变形，及时发现并处理管道中的故障。

总的来说，无砂大孔混凝土管井降水工程是一项非常实用的地下空间水利解决方案。工程方面应尽量考虑设计、施工、排水及维护保养等各方面，以确保灵活性、安全性、高效性、持续性等管道降水解决方案得以实现。

无砂大孔混凝土管井降水工程

无砂大孔混凝土管井降水分项工程质量技术交底卡

GD2301003

大口井管抽水采用扬程潜水泵抽水。泵位于井管内，距井盘底座约0.5m

定于井面，通过胶皮管将水从井中提至地面排掉，其中电气设备必须安装自控装置，

根据水量大小，调整自控装置线、使之抽水和停抽时问相配达到施工需要。

不允许出现死井，洗井一定要及时，抽水及时，从而保证降水效果良好。

大口井管全面抽水到土方开挖一般为3～5d。

安全环保管理措施

所有施工人员应加强职业健康安全、环保意识，普及相应标准知识，严格执行和遵守

现场文明施工各项管理制度及操作规程，在规定时间和区域内进行施工。操作人员进

入施工现场必须戴好安全帽，在施工过程中避免对环境的破坏。

做好机械器具的保养和维护，发现机械运转不正常时要立即停机检修，作业完成后要

清除机械周边的杂物，进行清洁保养；井打成后，要及时加盖，以防落入人员和物品。

加强成品保护。

沿基坑周围安装一条主排水管，一般为101.6～152.4mm钢管，每个潜水泵与主管之间

要用单向截止阀连接，以防主管的水倒流回井里溢出，将基坑破坏。

专业技术负责人：交底人：接受人：

降水无砂混凝土管施工方案

一、工程概况与特点

本工程涉及降水无砂混凝土管的施工，主要特点是需要在地下水位较高的地区进行施工，确保混凝土管在不受地下水干扰的情况下顺利安装和使用。工程位于某市区繁华地段，施工环境复杂，需考虑交通、周边建筑和地下管线等多重因素。

二、降水方案选择

针对本工程特点，我们选用了井点降水方案。该方案通过设立井点，利用抽水设备将地下水抽出，有效降低施工区域的地下水位，确保混凝土管施工过程中的质量和安全。

三、材料与机械准备

材料准备：选用优质无砂混凝土管，确保管材质量符合国家标准；准备必要的连接件、密封材料等。机械准备：准备挖掘机、钻机等成孔设备，以及抽水机、水泵等降水设备。确保所有机械设备性能良好，满足施工需求。

四、井点位置确定

根据工程实际情况，结合地下水位、土壤条件等因素，合理确定井点位置。井点应设置在不影响周边建筑和地下管线的安全位置，同时确保降水效果。

五、成孔工艺与要求

成孔工艺：采用钻机进行成孔，确保孔径、孔深满足设计要求。成孔要求：孔壁应平整光滑，无塌孔现象；孔径、孔深误差应符合规范要求。

六、管井埋设与安装

管井埋设：按照设计要求将无砂混凝土管埋入孔中，确保管道位置准确、稳定。管道安装：采用法兰连接或承插连接等方式，确保管道连接紧密、不漏水。

七、抽水与排水系统

抽水设备：选用合适的抽水机和水泵，确保抽水效率满足施工需求。排水系统：建立完善的排水系统，将抽出的地下水及时排出施工现场，防止积水影响施工进度和质量。

八、质量控制与验收

质量控制：在施工过程中，加强对原材料、施工过程的质量控制，确保施工质量符合设计要求。验收标准：按照相关标准和规范进行验收，确保降水无砂混凝土管施工质量达到合格标准。

无砂大孔混凝土管井降水工程

无砂大孔混凝土管井降水分项工程质量技术交底卡

GD2301003

交底

内容

3、大口井管抽水采用扬程潜水泵抽水。泵位于井管内，距井盘底座约0.5m，用钢丝绳固

定于井面，通过胶皮管将水从井中提至地面排掉，其中电气设备必须安装自控装置，

根据水量大小，调整自控装置线、使之抽水和停抽时问相配达到施工需要。

4、不允许出现死井，洗井一定要及时，抽水及时，从而保证降水效果良好。

5、大口井管全面抽水到土方开挖一般为3～5d。

八、安全环保管理措施

1、所有施工人员应加强职业健康安全、环保意识，普及相应标准知识，严格执行和遵守

现场文明施工各项管理制度及操作规程，在规定时间和区域内进行施工。操作人员进

入施工现场必须戴好安全帽，在施工过程中避免对环境的破坏。

2、做好机械器具的保养和维护，发现机械运转不正常时要立即停机检修，作业完成后要

清除机械周边的杂物，进行清洁保养；井打成后，要及时加盖，以防落入人员和物品。

加强成品保护。

3、沿基坑周围安装一条主排水管，一般为101.6～152.4mm钢管，每个潜水泵与主管之间

要用单向截止阀连接，以防主管的水倒流回井里溢出，将基坑破坏。

专业技术负责人：交底人：接受人：

无砂大孔混凝土管井降水工程技术交底

1. 引言

无砂大孔混凝土管井降水工程是一种常用的地下工程降水措施，用于控制地下水位、减小地下水压力，确保工程施工的安全进行。本文档旨在对无砂大孔混凝土管井降水工程技术进行详细的交底，包括工程的目的、设计原理、施工过程和注意事项等方面内容。

2. 工程目的

本工程的主要目的是控制地下水位，以确保工程施工的安全进行。具体工程目标如下： - 降低地下水位，使得地下施工区域的地下水位低于工程开挖的底部； - 减小地下水压力，以保证工程的稳定性； - 防止地下水涌入施工区域，对工程施工产生不利影响。

3. 设计原理

无砂大孔混凝土管井降水工程的设计原理基于以下几个方面： - 利用井孔外面的管网系统，将地下水引导到管井内部； - 混凝土管井的特殊设计，使得地下水能够通过管壁进入井孔，并通过管网系统排出； - 通过控制管网的流量和水位来控制地下水的降低。

4. 施工过程

无砂大孔混凝土管井降水工程的施工过程通常包括以下几个步骤：

4.1 施工准备

•清理施工区域，确保地面干净整齐；

•搭建井筒施工平台；

•安装井筒预制件。

4.2 井筒安装

•预先浇筑井底底板，确保平整；

•按照设计要求将井筒预制件依次安装并连接起来；

•使用水泥砂浆对井筒进行固结。

4.3 井孔开挖

•从井筒顶部开始进行井孔的开挖；

•根据设计要求进行井孔的尺寸控制。

4.4 管网安装

•安装管井内部的管网系统；

•设计合理的管网布置，以确保地下水顺利进入管井内部。

4.5 施工验收

•对工程进行施工验收，检查井筒和管网的施工质量；

•确保工程施工符合设计要求。

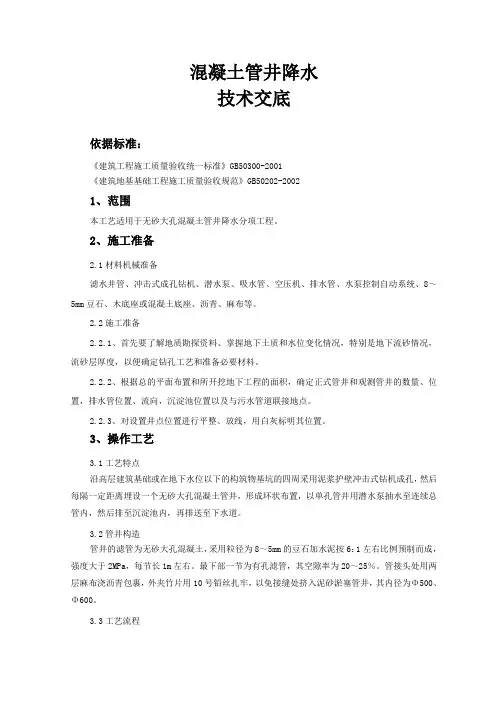

无砂大孔混凝土管井降水施工工艺标准

依据标准

《建筑工程施工质量验收统一标准》GB50300-2001

《建筑地基基础工程施工质量验收规范》GB50202-2002

1、范围

本工艺适用于无砂大孔混凝土管井降水分项工程。

2、施工准备

2.1材料机械准备

滤水井管、冲击式成孔钻机、潜水泵、吸水管、空压机、排水管、水泵控制自动系统、8-5mm豆石、木底座或混凝土底座、沥青、麻布等。

2.2施工准备

2.2.1首先要了解地质勘探资料，掌握地下土质和水位变化情况，特别是地下流砂情况，流砂层厚度，以便确定钻孔工艺和准备必要材料。

2.2.2根据总的平面布置和所开挖地下工程的面积，确定正式管井和观测管井的数量、位置、排水管位置、流向、沉淀池位置以及与污水管道联接地点。

2.2.3对设置井点位置进行平整、放线，用白灰标明其位置。

3、操作工艺

3.1工艺特点

沿高层建筑基础或在地下水位以下的构筑物基坑的四周，采用泥浆护壁冲击式钻机成孔，然后每隔一定距离，埋设一个无砂大孔混凝土管井，形成环状布置，以单孔管井用潜水泵抽水至连续总管内，然后排至沉淀池内，再排送至下水道。

3.2管井构造

管井的滤管为无砂大孔混凝土，采用粒径为8-5mm的豆石加水泥按6：1左右比例预制而成，强度大于2Mpa，每节长1m左右。最下部一节为有孔滤管，其空隙率为20-25%。管接头处用两层麻布浇沥青包裹，外夹竹片用10号铅丝扎牢，以免接缝处挤入泥砂淤塞管井，其内径为ΦΦ500、Φ600 。

3.3工艺流程

施工准备——放线——冲击式成孔钻机就位——成孔——泥浆护壁——下管——下滤水层——上部用厚土填实——洗井——下潜水泵——抽水——排水总管——沉淀池——污水管井

建筑工程无砂大孔混凝土管井降水

交底内容：

1、管井采用冲击式成孔机冲击成孔，孔的直径约Im左右，泥浆护壁。待冲孔到设计深度后，用吸管将其中泥浆吸净，下底座，然后下管，外填塞滤水小豆石，上部用厚土填实，立即用压缩空气将泥浆吹出洗井，然后抽水。

2、管井的有效降水深度取决于管井深度、降水面积、含水层渗透系数以及水泵扬程。降水坡度环状形为1：IOo

3、进行无压完全井环形井点系统总涌水量计算和无压非完全井井点系统总涌水量计算。

降水井剖面示意

七、质量要求

1、大口井管降水施工的井深、井距必须根据设计要求定位、施工。

2、降水深度要达到设计要求，其水位线位于基坑底部下0.05~lm,边坡要求稳定。基坑干燥。

3、大口井管抽水目前采用QY—25扬程潜水泵抽水。泵位于井管内，距井盘底座约O.5m,用钢丝绳固定于井面,通过胶皮管将水从井中提至地面排掉，其中电器设备必须安装自制自控装置,根据水量大小，调整自控装置线、使之抽水和停抽时间相配达到施工需要。

4、不允许出现死井，洗井一定要及时，抽水及时，从而保证降水效果良好。

5、大口井管全面抽水到土方开挖一般为3~5d。

八、安全措施

交底内容：

1、进入施工现场必须戴安全帽。

2、井打成后，要及时加盖，以防落人人员和物品。

3、沿基础周围安装一条主排水管，一般为101.6〜152.4mm钢管，每个潜水泵与主管之间要用一单向截止阀连接，以防主管的水倒流回井里溢出，将基坑破坏。

技术负责人: 交底人: 接交人:

SGBZ-0113无砂大孔混凝土管井降水施工工艺标准

SGBZ-0113无砂大孔混凝土管井降水

施工工艺标准

依据标准：

《建筑工程施工质量验收统一标准》GB50300-2001

《建筑地基基础工程施工质量验收规范》GB50202-2002

1、范围

本工艺适用于无砂大孔混凝土管井降水分项工程。

2、施工准备

2.1材料机械准备

滤水井管、冲击式成孔钻机、潜水泵、吸水管、空压机、排水管、水泵控制自动系统、8～5mm豆石、木底座或混凝土底座、沥青、麻布等。

2.2施工准备

2.2.1、首先要了解地质勘探资料、掌握地下土质和水位变化情况，特别是地下流砂情况，流砂层厚度，以便确定钻孔工艺和准备必要材料。

2.2.2、根据总的平面布置和所开挖地下工程的面积，确定正式管井和观测管井的数量、位置，排水管位置、流向，沉淀池位置以及与污水管道联接地点。

2.2.3、对设置井点位置进行平整、放线，用白灰标明其位置。

3、操作工艺

3.1工艺特点

沿高层建筑基础或在地下水位以下的构筑物基坑的四周采用泥浆护壁冲击式钻机成孔，然后每隔一定距离埋设一个无砂大孔混凝土管井，形成环状布置，以单孔管井用潜水泵抽水至连续总管内，然后排至沉淀池内，再排送至下水道。

3.2管井构造

管井的滤管为无砂大孔混凝土，采用粒径为8～5mm的豆石加水泥按6：1左右比例预制而成，强度大于2MPa，每节长1m左右。最下部一节为有孔滤管，其空隙率为20～25％。管接头处用两层麻布浇沥青包裹，外夹竹片用10号铅丝扎牢，以免接缝处挤入泥砂淤塞管井，其内径为Φ500、Φ600。

3.3工艺流程

无砂大孔混凝土管井降水工程

一、概述

无砂大孔混凝土管井降水工程是一种常见的基础工程方式，它适用于地下水位较高的地区，通过管井进行降水排泄，提高建筑物的稳定性和安全性。该工程方式使用无砂大孔混凝土管井，利用管井内管孔的特殊结构，将地下水引入管道内进行排放。本文将对无砂大孔混凝土管井降水工程进行详细介绍。

二、工程流程

1.工程前期准备

在进行无砂大孔混凝土管井降水工程前，需要进行工程前期准备，包括进行工程调研，确定施工方案和工程进度，确定施工时间和地点等。

2.地下水位测量

进行地下管道降水工程前，需要对地下水位进行测量，确定地下水位高度和位置，为后续施工提供基础数据。

3.管井施工

进行无砂大孔混凝土管井降水工程时，首先需要进行管井的施工。管井施工流程如下:

•清理施工现场，确定管井位置和深度。

•按照管井设计图纸进行施工，包括挖掘管井坑、搭架子、组立模板、钢筋绑扎、浇筑混凝土等工序。

•完成管井混凝土浇筑后，按照设计要求进行管井固结，待固结完成后进行管井管孔开孔工作。

•进行管井的防水处理，预防地下水渗漏。

4.安装管道

管井施工完成后，需要进行管道的安装。管道安装流程如下:•按照设计要求进行管道的选型和制作。

•在管井内安装管道，并进行管道与管井的连接。

•进行管道的漏水测试。

5.加压降水

管道安装完成后，就可以进行加压降水工作。加压降水工作流程如下：

•准备加压设备，包括加压泵、加压管道等。

•将加压管道连接到管道上，并接入加压泵。

•进行加压降水测试，并调整加压设备，保证稳定排放。

三、施工注意事项

进行无砂大孔混凝土管井降水工程时，需要注意以下事项：

管井降水工程施工

一、前言

随着我国城市化进程的不断推进，高层建筑、地铁、隧道等地下工程越来越多，基坑开挖和降水施工成为了常见的工程现象。管井降水施工作为一种有效的基坑降水方法，得到了广泛的应用。本文将对管井降水工程施工的流程、特点、材料及注意事项进行详细介绍。

二、管井降水工程施工流程

1. 施工准备

在进行管井降水施工前，首先要了解地质勘探资料，掌握地下土质和水位变化情况。根据总的平面布置和所开挖地下工程的面积，确定正式管井和观测管井的数量、位置，排水管位置流向，沉淀池位置以及与污水管道连接地点。

2. 放线

对设置井点位置进行平整、放线，用白灰标明其位置。

3. 循环成孔钻机就位

根据设计要求，采用循环成孔钻机进行钻孔，孔径一般为600～800mm，孔深依据

实际情况确定。

4. 泥浆护壁成孔

在钻孔过程中，采用泥浆护壁，以防孔壁塌方。泥浆主要由水、粘土和一些添加剂组成。

5. 下管

钻孔完成后，将无砂大孔混凝土管（滤管）下入孔中。滤管采用粒径为3～5mm的

豆石加水泥按6:1左右比例预制而成，强度大于2MPa，每节长1m左右。

6. 滤水层

在滤管上部填充2～4mm砂砾混合料，形成滤水层，以保证水分畅通。

7. 洗井

利用压缩空气或泵吸方式清洗井管，直到井管内排出的水由浑变清，达到正常出水量为止。

8. 安装水泵

在井管内安装潜水泵，并对水泵本身和控制系统进行检查，合格后进行试抽水。

9. 降水

试抽水合格后，转入正常降水工作。观测井中地下水位变化，做好详细记录。

三、管井降水工程施工特点

1. 结构简单，施工方便：管井降水施工设备较少，施工流程简单，便于操作。

无砂大孔混凝土管井降水施工工艺标准

依据标准

《建筑工程施工质量验收统一标准》GB50300-2001

《建筑地基基础工程施工质量验收规范》GB50202-2002

1、范围

本工艺适用于无砂大孔混凝土管井降水分项工程。

2、施工准备

2.1材料机械准备

滤水井管、冲击式成孔钻机、潜水泵、吸水管、空压机、排水管、水泵控制自动系统、8-5mm豆石、木底座或混凝土底座、沥青、麻布等。

2.2施工准备

2.2.1首先要了解地质勘探资料，掌握地下土质和水位变化情况，特别是地下流砂情况，流砂层厚度，以便确定钻孔工艺和准备必要材料。

2.2.2根据总的平面布置和所开挖地下工程的面积，确定正式管井和观测管井的数量、位置、排水管位置、流向、沉淀池位置以及与污水管道联接地点。

2.2.3对设置井点位置进行平整、放线，用白灰标明其位置。

3、操作工艺

3.1工艺特点

3.2管井构造

3.3工艺流程

无砂大孔混凝土管井降水[详细]

施工单位：年月日编号：

共页工程名称交底部位

第页

交底内容:

五、工艺流程

施工准备一放线——冲击式成孔钻机就位——成孔——泥浆护壁——下管——下滤水层——上部用厚土填实——洗井——下潜水泵——抽水——排水总管——沉淀池——污水管井

六、工艺原理

1、管井采用冲击式成孔机冲击成孔,孔的直径约1米左右,泥浆护壁.待冲孔到设计深度后,用吸管将其中泥浆吸净,下底座,然后下管,外填塞滤水小豆石,上部用厚土填实,立即用压缩空气将泥浆吹出洗井,然后抽水.

2、管井的有效降水深度取决于管井深度、降水面积、含水层渗透系数以及水泵扬程.降水坡度环状形为1:10.

3、进行无压完全井环形井点系统总涌水量计算和无压非完全井井点系统总涌水量计算.

降水井剖面示意

七、质量要求

1、大口井管降水施工的井深、井距必须根据设计要求定位、施工.

2、降水深度要达到设计要求,其水位线位于基坑底部下O．05～1米,边坡要求稳定.基坑干燥.

施工单位：年月日编号：

无砂大孔混凝土管井降水工程技术交底(通用版)

无砂大孔混凝土管井降水工程

技术交底(通用版)

Safety management is an important part of enterprise production management. It promotes the progress of enterprise work and promotes economic efficiency.

( 安全管理 )

单位：_________________________

姓名：_________________________

日期：_________________________

精品文档 / Word文档 / 文字可改

无砂大孔混凝土管井降水工程技术交底

(通用版)

一、工艺特点

沿高层建筑基础或在地下水位以下的建筑物基坑的四周采用泥浆护壁循环钻机成孔，然后每隔一定距离埋设一个无砂大孔混凝土管井，形成环状布置，从单孔管井用潜水泵抽水至连续总管内，然后排至沉淀池内，再排送至污水管井。

二、材料、机械准备

滤水井管、循环成孔钻机、潜水泵、吸水管、空压机、排水管、水泵控制自动系统、3～5mm豆石、木底座或混凝土底座、沥青、麻布等。

三、施工准备

1、首先要了解地质勘探资料、掌握地下土质和水位变化情况，

特别是地下流砂层情况，以便确定钻孔工艺和准备必要材料。

2、根据总的平面布置和所开挖地下工程的面积，确定正式管井和观测管井的数量、位置，排水管位置流向，沉淀池位置以及与污水管道连按地点。

3、对设置井点位置进行平整、放线，用白次标明其位置。

四、管井构造

管井的滤管为无砂大孔混凝土管，采用粒径为3～5mm的豆石加水泥按6:1左右比例预制而成，强度大于2MPa，每节长1m左右。最下部一节为有孔滤管，其空隙率为20%～25%。管接头处用两层麻布浇沥青包裹，外夹竹片用10号铅丝扎牢，以免接缝处挤入泥砂淤塞管井，其内径为φ500、φ600。

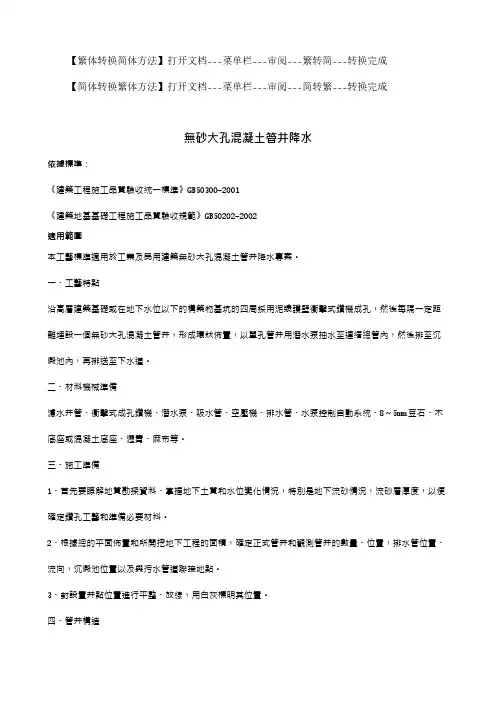

无砂孔管井降水工艺

无砂孔管井降水

适用范围

本工艺标准适用于工业及民用建筑无砂大孔管井降水项目。

一、工艺特点

二、材料机械准备

滤水井管、冲击式成孔钻机、潜水泵、吸水管、空压机、排水管、水泵控制自动系统、8～5mm豆石、木底座或混凝土底座、沥青、麻布等。

三、施工准备

1、首先要了解地质勘探资料、掌握地下土质和水位变化情况，特别是地下流砂情况，流砂层厚度，以便确定钻孔工艺和准备必要材料。

2、根据总的平面布置和所开挖地下工程的面积，确定正式管井和观测管井的数量、位置，排水管位置、流向，沉淀池位置以及与污水管道联接地点。

3、对设置井点位置进行平整、放线，用白灰标明其位置。

四、管井构造

管井的滤管为无砂大孔混凝土，采用粒径为8～5mm的豆石加水泥按6：1左右比例预制而成，强度大于2MPa，每节长1m左右。最下部一节为有孔滤管，其空隙率为20~25％。管接头处用两层麻布浇沥青包裹，外夹竹片用10号铅丝扎牢，以免接缝处挤人泥砂淤塞管井，其内径为Φ500、Φ600。

五、工艺流程

六、工艺原理

1、管井采用冲击式成孔机冲击成孔，孔的直径约1m左右，泥浆护壁。待冲孔到设计深度后，用吸管将其中泥浆吸净，下底座，然后下管，外填塞滤水小豆石，上部用厚土填实，立即用压缩空气将泥浆吹出洗井，然后抽水。

无砂大孔混凝土管井降水施工技术交底

15.做好机械器具的保养和维护，发现机械运转不正常时要立即停机检修，作业完成后要清除机械周边的杂物，进行清洁保养；井打成后，要及时加盖，以防落入人员和物品。加强成品保护。
16.沿基坑周围安装一条主排水管，一般为101.6～152.4mm钢管，每个潜水泵与主管之间要用单向截止阀连接，以防主管的水倒流回井里溢出，将基坑破坏。
6.管井采用循环成孔钻机成孔，孔的直径约1m左右，泥浆护壁。待钻孔到设计深度后，用吸管将其中泥浆吸净，下底座，然后下管，外填塞滤水小豆石，上部用厚土填实，立即用压缩空气将泥浆吹出洗井，然后抽水。
7.管井的有效降水深度取决于管井深度、降水面积、含水层渗透系数以及水泵扬程。降水坡度环状形为l:10。
8.进行无压完全井环Байду номын сангаас井点系统总涌水量计算和无压非完全井井点系统总涌水量计算。
交底内容：
1.沿高层建筑基础或在地下水位以下的建筑物基坑的四周采用泥浆护壁循环钻机成孔，然后每隔一定距离埋设一个无砂大孔混凝土管井，形成环状布置，从单孔管井用潜水泵抽水至连续总管内，然后排至沉淀池内，再排送至污水管井
2.要了解地质勘探资料、掌握地下土质和水位变化情况，特别是地下流砂层情况，以便确定钻孔工艺和准备必要材料。
12.不允许出现死井，洗井一定要及时，抽水及时，从而保证降水效果良好。
13.大口井管全面抽水到土方开挖一般为3～5d。
