车螺纹深度如何计算【干货技巧】

数控车床加工螺纹尺寸计算方法【干货经验】

在数控车床上进行螺纹切削的方法称为使用可转位螺纹刀片的单点螺纹。

由于攻丝操作既是切削操作又是成型操作，因此攻丝刀片的形状和尺寸必须与成品螺纹的形状和尺寸相对应。

根据定义，单点螺纹加工是切削特定形状的螺旋槽的加工过程，该螺旋槽每主轴旋转均匀地前进。

螺纹的均匀性由编程的每转进给速度中的进给速度控制。

螺纹的进给速度始终是螺纹的导程，而不是螺距。

对于单头螺纹，导程和螺距是相同的。

由于单点螺纹加工是多次加工，因此CNC系统为每个线程通过提供主轴同步。

数控车床加工螺纹尺寸计算方法（方式）-数控车床加工螺纹尺寸如何计算首先，是需要知道该百度1/2锥管螺纹的大径，小径，螺距，才能加工出来。

查锥管螺纹标准，可以知道其牙数14，螺距为，牙高为，大径为，小径为，基准距离的基本值为，（最大为10，最小为），如果是外锥螺纹时，还需要知道它的有效螺纹长度应不小于（最长为15，最短为）如何应用以上查得的参数，来应用于数控加工编程以外锥管螺纹1/2为例，把外锥螺纹想象成一个梯形，底朝左，顶朝右。

底端即为大端直径，记为D,顶端即为小端直径，记为d，大径在距离小端的地方。

因为管螺纹锥度比=1：16 =（大D-小d）/锥轴线长，所以可以得到（）/=1/16，计算得到d=；同理，有（）/=1/16，计算得到D=）利用计算得到的D,d，加工出螺纹的外锥，“梯形”的高暂定为；计算出螺纹锥度R=(D-d)/2=下面开始编程G92和G76均可以以G92为例进行说明编程如下（此处以广数980T 为例，T0101M3 S300 G0Z5M8 X24数控车床数控小径数控车床怎样计算螺纹牙高…大径…小径…d的算法有很多种，根据不同的罗纹有不同的值。

下面我给你具体分开来算： 1：公制螺纹d=乘P；2：55度英制螺纹d=乘P； 3：60度圆锥管螺纹d=乘P； 4：55度圆锥管螺纹d=乘P； 5：55度圆柱管螺纹d=乘P； 6：60度米制锥螺纹d=乘P；注：d=螺纹小径，D=螺纹大径，P=螺距，H就是牙形高度粗牙就是M+公称直径（也就是螺纹大径）。

螺纹底孔深度计算公式

底孔：底孔一般是指用丝锥攻内螺纹之前所预制的孔的直径，一般指加工件的内置圆孔，最底或最面上的圆形孔洞，称之为底孔。

底孔不一定是钻出来的也可以是其他方法加工的如：冲·压铸等。

简介：若底孔直径与内螺纹直径一致材料扩张时就会卡住丝锥，这时丝锥容易折断；若过大，就会使攻出的螺纹牙型高度不够而形成废品。

底孔直径：丝锥在攻螺纹的过程中，切削刃主要是切削金属，但还有挤压金属的作用，因而造成金属凸起并向牙尖流动的现象，所以攻螺纹前，钻削的孔径（即底孔）应大于螺纹内径。

底孔的直径可查手册或按下面的经验公式计算：脆性材料：钻孔直径d0=d(螺纹外径)-1.1p（螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）钻孔深度：攻盲孔（不通孔）的螺纹时，因丝锥不能攻到底，所以孔的深度要大于螺纹的长度，盲孔的深度可按下面的公式计算：孔的深度=所需螺纹的深度+0.7d公制螺纹的计算方法：底径=大径-1.0825*螺距英制螺纹的计算方法：底径=大径-1.28*螺距攻螺纹：攻螺纹是钳工金属切削中的重要内容之一，包括划线、钻孔、攻螺纹等环节。

攻螺纹只能加工三角形螺纹，属连接螺纹，用于两件或多件结构件的连接。

螺纹的加工质量直接影响到构建的装配质量效果，所以实习教学非常重视攻螺纹各环节的教学。

简介：工作部分是一段开槽的外螺纹。

丝锥的工作部分包括切削部分和校准部分。

手用丝锥一般由两支组成一套，分为头锥和二锥。

两支丝锥的外径、中径和内径均相等，只是切削部分的长短和锥角不同。

头锥较长，锥角较小，约有6个不完整的齿，以便切入。

二锥短些，锥角大些，不完整的齿约为2个。

铰杠是扳转丝锥的工具。

常用的是可调节式，以便夹持各种不同尺寸的丝锥。

划孔位线：划线时，钻孔是攻螺纹的基础。

划线准确，孔位尺寸就能得到保证。

划线前，首先要看懂图样和工艺要求，明确工作任务。

然后，清理划线表面，涂上酒精溶液，选择好划线基准。

选择划线基准时，尽可能使划线基准和设计基准重合，采用划线盘对毛坯进行划线，已加工好的表面则采用高度游标尺进行划线。

普通车床车螺纹的步骤

三、开始切削：利用刻度盘调整切深（逐渐减小切深）。注意操作中，车刀将终了时应做好退刀、停车准备，先快速退出车刀，然后开反车退回刀架。吃刀深度控制，粗车时t=0.15~0.3mm，精车时tく0.05mm。
3、倒角：车螺纹前在螺纹的起始部位和终端应有倒角，且倒角的小端直径く螺纹底径。
4、牙深高度（切削深度）：h1=0.6p
二、调整车床：（转速：30转）
1、先转动手柄接通丝杠，根据工件的螺距或导程调整进给箱外手柄所示位置。调整到各手柄到位。
2、开车、对刀记下刻度盘读数，向右退出车刀。
3、合上开合螺母，在工件表面上车出一条螺旋线，横向退出车刀，并开反车把车刀退到右端，停车检查螺距是否正确工作：（转速：300-480转）
1、螺纹大径：理论上大径等于公称直径，但根据与螺母的配合它存在有下偏差（—），上偏差为0；因此在加工中，按照螺纹三级精度要求。螺纹外径比公称直径小0.1p。螺纹外径D=公称直径减0.1p
2、退刀槽：车螺纹前在螺纹的终端应有退刀槽，以便车刀及时退出。

数控车削普通螺纹压牙深计算公式的探讨

数控车削普通螺纹压牙深计算公式
数控车削普通螺纹，多采用螺纹车刀刀尖作为对刀位置，通常需要计算出螺纹的牙深，作为X方向进刀的坐标依据，通过对螺纹小径尺寸的控制，间接保证螺纹中径尺寸，普通螺纹主要几何参数的术语和定义，如图1所示。

图1
d--外螺纹大径； d1--外螺纹小径；d2--外螺纹中径；
P--螺距；H--原始三角高度；L--标准螺纹牙深
以外螺纹为例，普通螺纹的小径与其公称直径之间存在如下关系：d1=d﹣1.0825P，标准螺纹牙深为L=5/8H=0.5412P；数控车削中多使用机夹刀具和机夹刀片，其中机夹刀片存在刀尖圆弧半径R值，R值在车削中对螺纹牙深有影响，如图2所示，h=R，外螺纹牙顶到标准三角形底的尺寸是K=7/8H=0.7578P，因此数控车削普通螺纹牙深计算公式为L′=K﹣h =0.7578P﹣R，此时车出的牙底宽度不是P/4，也不是一个平面，而是以R为半径的中心角为90°的一段圆弧。

图2
数控车削普通螺纹内螺纹的特点与外螺纹类似，在此不再赘述。

目前使用的数控机加工类教材对外螺纹牙深计算公式并不统一，多以0.6495P作为牙深，其中参数0.6495应该来自于普通螺纹中径计算公式，d2=d﹣2×3/8H=d﹣0.6495P，综上所述，这个牙深计算方法应用于数控车削普通螺纹是错误的，在实践中证明也完全不可行，应当及时更正。

螺纹底孔深度计算公式

攻丝前确定底孔的直径和深度以及孔的倒角（1）在攻丝过程中确定底孔直径，切削刃主要用于切削金属，但它也具有挤压金属的功能，因此金属隆起并流到齿尖。

因此，在攻丝之前，钻孔直径（即底孔）应大于螺纹的内径。

底孔直径可以根据手册或以下经验公式计算：脆性材料（铸铁，青铜等）：钻孔直径d0 = D（螺纹外径）-1.1p（螺距）塑料材料（钢，红铜等）：钻孔直径d0 = D（螺纹外径）-P（螺距）（2）确定攻丝盲孔（无孔）螺纹时的钻孔深度，孔的深度应大于螺纹长度，因为丝锥不能钻到末端；盲孔的深度可以根据以下公式计算：孔深=所需螺纹深度+ 0.7d普通螺纹底孔的直径可通过以下公式计算乘以要使用的大小0.85例如：m3-2.4mmM4--3.1毫米M5--4.2mM6--5.1毫米M8--6.8毫米公制螺纹的计算方法：底直径=大直径-1.0825 *螺距英寸螺纹的计算方法：底直径=大直径-1.28 *螺距脆性材料的钻孔直径d = D（螺纹外径）-1.1p（螺距）塑料材料的钻孔直径d = D（螺纹外径）-P（螺距）除上述经验公式外，还应考虑螺纹公差等级普通公制螺纹的外径螺距。

公制螺纹（mm螺纹）齿深= 0.6495 *螺距P（角度60度）内齿直径=公称直径-1.0825 * PM20x2.5-6h / 7g（右手）-（单头螺纹）-（公制粗螺纹）（公称直径20毫米）（间距2.5毫米）（内螺纹适合等级6h）（外螺纹适合等级7G）左双头-m20x1.5（左手）-（双螺纹）-（公制细螺纹）（公称直径20毫米）（间距1.5毫米）美式螺纹（统一标准螺纹）齿深= 0.6495 *（每英寸25.4齿）（角度60度）3 / 4-10UNC-2A（粗俗）（联合国环境基金罚款）（1a 2A 3A外齿公差配合等级）（1b 2B 3B内齿公差配合等级）Uncu美国统一标准粗牙外径3/4英寸，每英寸10齿外牙2级公差配合管螺纹（英寸PT）齿深= 0.6403 *（每英寸25.4齿）（角度55度）Pt 3 / 4-14（锥管螺纹）锥管螺纹，锥度比1/163/4英寸作品，每英寸14齿管螺纹（PS直螺纹）（PF细螺纹）齿深= 0.6403 *（每英寸25.4齿）（角度55度）PS 3 / 4-14（直管螺纹）Pf1 1 / 8-16（直管螺纹）（细牙）直管螺纹3/4英寸作品，每英寸14齿1 1/8“管道，每英寸16齿管螺纹（美国NPT）（角度60度）NPT 3 / 4-14（锥形管螺纹）锥形管螺纹，锥度比1/16 3/4英寸作品，每英寸14齿。

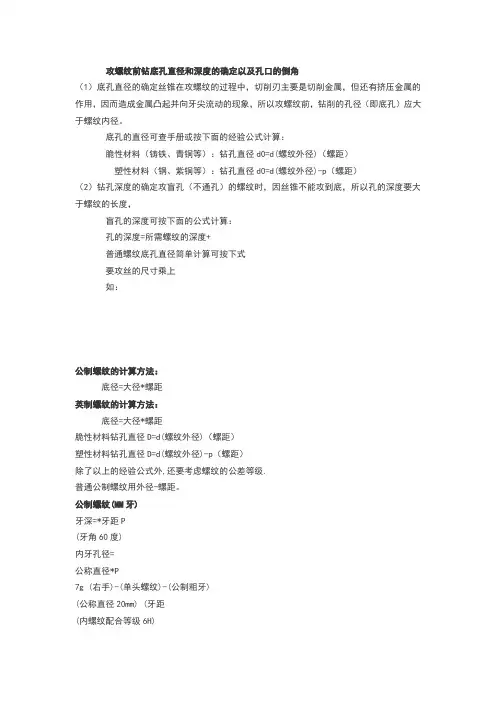

螺纹深度计算

攻螺纹前钻底孔直径和深度的确定以及孔口的倒角（1）底孔直径的确定丝锥在攻螺纹的过程中，切削刃主要是切削金属，但还有挤压金属的作用，因而造成金属凸起并向牙尖流动的现象，所以攻螺纹前，钻削的孔径（即底孔）应大于螺纹内径。

底孔的直径可查手册或按下面的经验公式计算：脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)（螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）（2）钻孔深度的确定攻盲孔（不通孔）的螺纹时，因丝锥不能攻到底，所以孔的深度要大于螺纹的长度，盲孔的深度可按下面的公式计算：孔的深度=所需螺纹的深度+普通螺纹底孔直径简单计算可按下式要攻丝的尺寸乘上如：公制螺纹的计算方法：底径=大径*螺距英制螺纹的计算方法：底径=大径*螺距脆性材料钻孔直径D=d(螺纹外径)（螺距）塑性材料钻孔直径D=d(螺纹外径)-p（螺距）除了以上的经验公式外,还要考虑螺纹的公差等级.普通公制螺纹用外径-螺距。

公制螺纹(MM牙)牙深=*牙距P(牙角60度)内牙孔径=公称直径*P7g (右手)-(单头螺纹)-(公制粗牙)(公称直径20mm) (牙距(内螺纹配合等级6H)(外螺纹配合等级7g)左-双头 (左手)-(双头螺纹)-(公制细牙)(公称直径20mm) (牙距美制螺纹(统一标准螺纹)牙深=*每吋牙数)(牙角60度)3/4-10UNC-2A(UNC粗牙)(UNF细牙)(1A 2A 3A 外牙公差配合等级)(1B 2B 3B 内牙公差配合等级)UNC美制统一标准粗牙螺纹外径3/4英吋,每英吋10牙外牙2级公差配合管螺纹(英制PT)牙深=*每吋牙数)(牙角55度)PT 3/4-14 (锥度管螺纹) 锥度管螺纹,锥度比1/16 3/4英吋管用,每英吋14牙管螺纹(PS直螺纹)(PF细牙)牙深=*每吋牙数)(牙角55度)PS 3/4-14 (直形管螺纹)PF1 1/8-16 (直形管螺纹)(细牙)直形管螺纹3/4英吋管用,每英吋14牙1 1/8英吋管用,每英吋16牙管螺纹(美制NPT)(牙角60度)NPT 3/4-14 (锥形管螺纹) 锥形管螺纹,锥度比1/16 3/4英吋管用,每英吋14牙梯形螺纹(30度公制)TM40*6 公称直径40mm 牙距梯形螺纹(29度爱克姆螺纹)TW26*5 外径26mm,每英吋5牙方形螺纹车牙的计算考虑条件计算公式公制牙与英制牙的转换每吋螺纹数n = / 牙距P牙距P = / 每吋螺纹数n因为工件材料及刀具所决定的转速转速N = (1000周速V ) / (圆周率p * 直径 D )因为机器结构所决定的转速刀座快速移动的影响车牙最高转速N = 4000/ P刀座快速移动加减速的影响下刀点与退刀点的计算(不完全牙的计算) 下刀最小距离L1L1 = (牙距P ) * (主轴转速S ) / 500退刀最距离L2L2 = (牙距P ) * (主轴转速S ) / 2000牙深及牙底径d 牙深h = * P牙底径 d =公称外径 D - 2 * h例题：车制外牙3/4"-10UNC 20mm长公制牙与英制牙的转换牙距P = / (吋螺纹数n)P = / 10 =因为工件材料及刀具所决定的转速外径 D = 3 / 4英吋= * (3/4) =转速N = (1000周速V) / (圆周率p * 直径 D )N = 1000V / pD = 1000 * 120 / *=2005 rpm (转/分)因为机器结构所决定的转速刀座快速移动的影响车牙最高转速N = 4000 / PN = 4000/ = 1575 rpm综合工件材料刀具及机械结构所决定的转速N = 1575 转N = 2005转两者转速选择较低者,即1575转刀座快速移动加减速的影响下刀点与退刀点的计算(不完全牙的计算) 下刀最小距离L1L1 = (牙距P) * (主轴转速S) / 500L1 = *1575/500=退刀最小距离L2L2 = (牙距P) * (主轴转速S) / 2000L2 = *1575/2000=牙深及牙底径d 牙深径 d = 公称外径D-2*h =* =。

螺纹深度计算

攻螺纹前钻底孔直径和深度的确定以及孔口的倒角（1）底孔直径的确定丝锥在攻螺纹的过程中，切削刃主要是切削金属，但还有挤压金属的作用，因而造成金属凸起并向牙尖流动的现象，所以攻螺纹前，钻削的孔径（即底孔）应大于螺纹内径。

底孔的直径可查手册或按下面的经验公式计算：脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）（2）钻孔深度的确定攻盲孔（不通孔）的螺纹时，因丝锥不能攻到底，所以孔的深度要大于螺纹的长度，盲孔的深度可按下面的公式计算：孔的深度=所需螺纹的深度+0.7d普通螺纹底孔直径简单计算可按下式要攻丝的尺寸乘上0.85如：M3--2.4mmM4--3.1mmM5--4.2mM6--5.1mmM8--6.8mm公制螺纹的计算方法：底径=大径-1.0825*螺距英制螺纹的计算方法：底径=大径-1.28*螺距脆性材料钻孔直径D=d(螺纹外径)-1.1p（螺距）塑性材料钻孔直径D=d(螺纹外径)-p（螺距）除了以上的经验公式外,还要考虑螺纹的公差等级.普通公制螺纹用外径-螺距。

公制螺纹(MM牙)牙深=0.6495*牙距P(牙角60度)内牙孔径=公称直径-1.0825*PM20x2.5-6H/7g (右手)-(单头螺纹)-(公制粗牙)(公称直径20mm) (牙距2.5mm)(内螺纹配合等级6H)(外螺纹配合等级7g)左-双头-M20x1.5 (左手)-(双头螺纹)-(公制细牙)(公称直径20mm) (牙距1.5mm)美制螺纹(统一标准螺纹)牙深=0.6495*(25.4/每吋牙数)(牙角60度)3/4-10UNC-2A(UNC粗牙)(UNF细牙)(1A 2A 3A 外牙公差配合等级)(1B 2B 3B 内牙公差配合等级)UNC美制统一标准粗牙螺纹外径3/4英吋,每英吋10牙外牙 2级公差配合管螺纹(英制PT)牙深=0.6403*(25.4/每吋牙数)(牙角55度)PT 3/4-14 (锥度管螺纹) 锥度管螺纹,锥度比1/163/4英吋管用,每英吋14牙管螺纹(PS直螺纹)(PF细牙)牙深=0.6403*(25.4/每吋牙数)(牙角55度)PS 3/4-14 (直形管螺纹)PF1 1/8-16 (直形管螺纹)(细牙)直形管螺纹3/4英吋管用,每英吋14牙1 1/8英吋管用,每英吋16牙管螺纹(美制NPT)(牙角60度)NPT 3/4-14 (锥形管螺纹) 锥形管螺纹,锥度比1/163/4英吋管用,每英吋14牙梯形螺纹(30度公制)TM40*6 公称直径40mm 牙距6.0mm梯形螺纹(29度爱克姆螺纹)TW26*5 外径26mm,每英吋5牙方形螺纹车牙的计算考虑条件计算公式公制牙与英制牙的转换每吋螺纹数 n = 25.4 / 牙距 P牙距 P = 25.4 / 每吋螺纹数 n因为工件材料及刀具所决定的转速转速 N = (1000周速 V ) / (圆周率 p * 直径 D )因为机器结构所决定的转速刀座快速移动的影响车牙最高转速 N = 4000/ P刀座快速移动加减速的影响下刀点与退刀点的计算(不完全牙的计算) 下刀最小距离 L1L1 = (牙距 P ) * (主轴转速 S ) / 500退刀最距离 L2L2 = (牙距 P ) * (主轴转速 S ) / 2000牙深及牙底径d 牙深 h =0.6495 * P牙底径 d =公称外径 D - 2 * h例题：车制外牙3/4"-10UNC20mm长公制牙与英制牙的转换牙距 P = 25.4 / (吋螺纹数 n)P = 25.4 / 10 = 2.54mm因为工件材料及刀具所决定的转速外径 D = 3 / 4英吋 = 25.4 * (3/4) =19.05M M转速 N = (1000周速V) / (圆周率 p * 直径 D )N = 1000V / pD = 1000 * 120 / (3.1416*19.05)=2005 rpm (转/分)因为机器结构所决定的转速刀座快速移动的影响车牙最高转速 N = 4000 / PN = 4000/2.54 = 1575 rpm综合工件材料刀具及机械结构所决定的转速 N = 1575 转N = 2005转两者转速选择较低者,即1575转刀座快速移动加减速的影响下刀点与退刀点的计算(不完全牙的计算) 下刀最小距离 L1L1 = (牙距P) * (主轴转速S) / 500L1 = 2.54*1575/500=8.00mm退刀最小距离 L2L2 = (牙距P) * (主轴转速S) / 2000L2 = 2.54*1575/2000=2.00mm牙深及牙底径d 牙深径 d = 公称外径 D-2*h =19.05-2*1.65 = 15.75mm。

螺纹底孔深度计算公式

M4--3.1mm
M5--4.2m
M6--5.1mm
M8--6.8mm
公制螺纹的计算方法：
底径=大径-1.0825*螺距
英制螺纹的计算方法：
底径=大径-1.28*螺距
脆性材料钻孔直径D=d(螺纹外径)-1.1p（螺距）
塑性材料钻孔直径D=d(螺纹外径)-p（螺距）
除了以上的经验公式外,还要考虑螺纹的公差等级.
梯形螺纹
(29度爱克姆螺纹)
TW26*5 外径26mm,每英吋5牙
方形螺纹
车牙的计算
考虑条件计算公式
公制牙与英制牙的转换每吋螺纹数 n = 25.4 / 牙距 P
牙距P = 25.4 / 每吋螺纹数 n
因为工件材料及刀具所决定的转速转速 N = (1000周速 V ) / (圆周率 p * 直径 D )
塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）
（2）钻孔深度的确定攻盲孔（不通孔）的螺纹时，因丝锥不能攻到底，所以孔的深度要大于螺纹的长度，
盲孔的深度可按下面的公式计算：
孔的深度=所需螺纹的深度+0.7d
普通螺纹底孔直径简单计算可按下式
要攻丝的尺寸乘上0.85
如：M3--2.4mm
螺纹底孔深度计算公式
攻螺纹前钻底孔直径和深度的确定以及孔口的倒角
（1）底孔直径的确定丝锥在攻螺纹的过程中，切削刃主要是切削金属，但还有挤压金属的作用，因而造成金属凸起并向牙尖流动的现象，所以攻螺纹前，钻削的孔径（即底孔）应大于螺纹内径。
底孔的直径可查手册或按下面的经验公式计算：
脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）
外牙2级公差配合
管螺纹(英制PT)

自动车床螺纹计算公式

自动车床螺纹计算公式一、挤牙丝攻内孔径计算公式：公式：牙外径－1/2×牙距例1：公式：M3×0.5＝3－(1/2×0.5)＝2.75mmM6×1.0＝6－(1/2×1.0)＝5.5mm例2：公式：M3×0.5＝3－(0.5÷2)＝2.75mmM6×1.0＝6－(1.0÷2)＝5.5mm二、一般英制丝攻之换算公式：1英寸=25.4mm（代码）例1：（1/4-30）1/4×25.4＝6.35(牙径)25.4÷30＝0.846(牙距)则1/4-30换算成公制牙应为：M6.35×0.846例2：（3/16-32）3/16×25.4＝4.76(牙径)25.4÷32＝0.79(牙距)则3/16-32换算成公制牙应为：M4.76×0.79三、一般英制牙换算成公制牙的公式：分子÷分母×25.4＝牙外径（同上）例1：(3/8-24)3÷8×25.4＝9.525(牙外径)25.4÷24＝1.058(公制牙距)则3/8-24换算成公制牙应为：M9.525×1.058四、美制牙换算公制牙公式：例：6-326-32 (0.06+0.013)/代码×6＝0.1380.138×25.4＝3.505（牙外径）25.4÷32＝0.635（牙距）那么6-32换算成公制牙应为：M3.505×0.6351、孔内径计算公式：牙外径－1/2×牙距则应为：M3.505－1/2×0.635＝3.19那么6-32他内孔径应为3.192、挤压丝攻内孔算法：下孔径简易计算公式1：牙外径－（牙距×0.4250.475）/代码＝下孔径例1：M6×1.0M6－(1.0×0.425)＝5.575（最大下孔径）M6－（1.0×0.475）＝5.525(最小)例2：切削丝攻下孔内径简易计算公式：M6－(1.0×0.85)＝5.15（最大）M6－(1.0×0.95)＝5.05(最小)M6－（牙距×0.860.96）/代码＝下孔径例3：M6×1.0＝6－1.0＝5.0+0.05＝5.05五、压牙外径计算简易公式：1．直径－0.01×0.645×牙距（需通规通止规止）例1：M3×0.5＝3－0.1×（0.645×0.5）＝2.58(外径)例2：M6×1.0＝6－0.1×（0.645×1.0）＝5.25(外径)六、公制牙滚造径计算公式：（饱牙计算）例1：M3×0.5＝3－0.6495×0.5＝2.68(车削前外径)例2：M6×1.0＝6－0.6495×1.0＝5.35(车削前外径)七、压花外径深度（外径）外径÷25.4×花齿距＝压花前外径例：4.1÷25.4×0.8(花距)＝0.13 压花深度应为0.13八、多边形材料之对角换算公式：1．四角形：对边径×1.414＝对角径2．五角形：对边径×1.2361＝对角径3．六角形：对边直径×1.1547＝对角直径公式2： 1．四角：对边径÷0.71＝对角径2．六角：对边径÷0.866＝对角径九、刀具厚度（切刀）：材料外径÷10+0.7参考值十、锥度的计算公式：公式1：（大头直径－小头直径）÷（2×锥度的总长）＝度数等于查三角函数值公式2：简易（大头直径－小头直径）÷28.7÷总长＝度数。

数控车床螺纹深度怎么计算【秘籍】

如果就加工来讲，我们以M45的螺纹为例，公称直径为45mm，查表后得知M45螺距为 4.5mm。

现在就可以计算了，d=45 。

小径=d-1.0825p=45-1.0825*4.5 结果你自己算吧（所谓小径可以说是你车削的终点）。

下面是螺距表格，和计算方法：
普通粗牙螺纹不标螺距。

根据直径螺距表中d*t（d-螺纹公称直径；t-螺距）.1*0.25 1.6*0.35 2*0.4 2.5*0.45 3*0.5 4*0.7 5*0.8 6*1 8*1.25 10*1.5 12*1.75 14*2 16*2 18*2.5 20*2.5 22*2.5 24*3 27*3 30*3.5 33*3.5 36*4 39*4 42*4.5 45*4.5 48*5 52*5 56*5.5 60*5.5 64*6
计算方法：
螺距P
原始三角形高度H=0.866P
牙高(工作高度) H=0.5413P
内螺纹大径D--内螺纹公称直径
外螺纹大径d--外螺纹公称直径
内螺纹中径D=D-0.6495P
外螺纹中径d=d-0.6495P
内螺纹小径D=D-1.0825P
外螺纹小径d=d-1.0825P
查表和计算方法都明白之后，值得注意的是加工时的方法，和经验的运用。

普车英制螺纹计算公式

普车英制螺纹计算公式螺纹是一种常见的机械连接方式，它可以将两个零件牢固地连接在一起。

在工程设计中，我们经常需要计算螺纹的尺寸和参数，以确保螺纹连接的质量和可靠性。

普车英制螺纹是一种常见的螺纹标准，它采用英制单位来表示螺纹的尺寸和参数。

在本文中，我们将介绍普车英制螺纹的计算公式和相关知识。

普车英制螺纹的参数包括螺距、螺纹直径、螺纹高度等。

螺距是螺纹每英寸的螺纹数，它用P表示。

螺纹直径是螺纹的最大直径，它用D表示。

螺纹高度是螺纹的高度，它用H表示。

普车英制螺纹的计算公式如下：1. 螺距的计算公式：P = 1/n。

其中，n为螺纹的每英寸螺纹数。

2. 螺纹直径的计算公式：D = n/25.4。

其中，n为螺纹的每英寸螺纹数，25.4是英寸和毫米的换算系数。

3. 螺纹高度的计算公式：H = 0.54n。

其中，n为螺纹的每英寸螺纹数。

通过这些计算公式，我们可以方便地计算普车英制螺纹的参数，从而进行螺纹连接的设计和选择。

在实际工程中，我们还需要考虑螺纹的公差、螺纹的强度和密封性等因素，以确保螺纹连接的质量和可靠性。

除了计算普车英制螺纹的参数，我们还需要了解螺纹的基本知识和标准。

普车英制螺纹的标准包括UNC、UNF、UNEF等，它们分别适用于不同的工程应用。

UNC是常用的一种螺纹标准，它适用于一般的机械连接。

UNF是一种细螺纹标准，它适用于对密封性要求较高的连接。

UNEF是一种极细螺纹标准，它适用于对螺纹强度和密封性要求较高的连接。

在选择螺纹标准时，我们需要根据具体的工程要求和应用场景来进行选择。

此外，我们还需要了解螺纹的公差和配合。

螺纹的公差是指螺纹的实际尺寸与标准尺寸之间的允许偏差，它包括内螺纹和外螺纹的公差。

螺纹的配合是指螺纹连接时内螺纹和外螺纹之间的配合情况，它包括紧配和松配两种类型。

在实际工程中，我们需要根据具体的要求和应用场景来选择合适的螺纹公差和配合，以确保螺纹连接的质量和可靠性。

总之，普车英制螺纹是一种常见的螺纹标准，它采用英制单位来表示螺纹的尺寸和参数。

车普通内螺纹内径计算方法

车普通内螺纹内径计算方法车普通内螺纹在机械制造中使用广泛，它们被用于连接零件，以及用于装配对紧密配合所需的紧固件。

车普通内螺纹内径的准确计算对于机械装配的质量和性能至关重要。

本文将介绍车普通内螺纹内径的计算方法，并提供详细的步骤和应用示例。

一、车普通内螺纹内径的定义车普通内螺纹内径是指螺纹表面内部的直径，通常用d表示。

它的计算取决于螺纹类型、尺寸和材料等因素。

二、计算车普通内螺纹内径的步骤计算车普通内螺纹内径的步骤如下：1. 确定螺纹类型和尺寸车普通内螺纹可以分为公制螺纹和英制螺纹。

在计算之前，需要明确螺纹类型和尺寸，例如M6、1/4-20等。

2. 确定所使用的螺纹公差等级根据实际需要，选择适当的螺纹公差等级，例如4H、2B等。

3. 查找相关标准和规范根据所选的螺纹类型和尺寸，查找标准或规范，以确定相应的内径计算公式。

4. 应用内径计算公式根据所选的螺纹类型和尺寸，应用相应的内径计算公式进行计算。

5. 考虑螺纹公差根据所选的螺纹公差等级，将计算得到的内径与公差进行考虑，以确定最终的内径范围。

6. 检验计算结果通过实际测量车普通内螺纹的内径，检验计算结果的准确性和可用性，并进行必要的修正。

假设我们需要计算一个公制M6螺纹的内径。

根据ISO 965-1标准，内径计算公式为：d = d2 - (0.6495 x P)其中，d2表示螺纹外径，P表示螺距。

对于M6螺纹来说，d2 = 6mm，P = 1mm。

根据上述内径计算公式，代入相应的数值进行计算：d = 6 - (0.6495 x 1) = 5.3505mm然而，这个计算结果只是基于理论上的理想情况，实际中还需要考虑螺纹公差等级。

例如，如果我们选择4H的公差等级，根据ISO 965-1标准的公差表，对于M6螺纹的内径，公差为±0.147mm。

因此，考虑螺纹公差后的最终内径范围为：5.3505 - 0.147 ≤ d ≤ 5.3505 + 0.147即，5.2035 ≤ d ≤ 5.4975mm。

螺纹底孔深度计算公式

螺纹底孔深度计算公式举个例子，要求bai钻M10的螺纹，du深度20.用的丝锥切削锥是3个牙zhi，则最低深度是20+3*1.5=24.5，注意24.5是孔的有效dao深度，是钻头钻完最深的地方。

其中的1.5是螺距。

总结一下：底孔深度螺纹深度+切削锥牙数*螺距最好是比这个公式再大点，要不在孔底挤住可就废了。

另外，小直径的丝锥有的是尖头的，使用上面的公式要把尖头长度算上去m10的丝深bai20mm，钻头打底孔深是27mm，攻盲孔（不du通孔）的螺纹时，因丝锥不能攻到底，所zhi以孔的深dao度要大于螺纹的长度，盲孔的深度可按下面的公式计算：孔的深度=所需螺纹的深度+0.7d公称直径d，通孔拧入深度h，盲孔拧入深度h，攻丝深度h1,3,8,6,7.4,10,8,10.5,12,10,12.6,15,12,15.8,20,26,18.10,24,20,23.12,28,24,27.16,36,32,36.20,45,40,45.24,55,48,54.30,70,60,67.36,80,72,80.42,95,85,94NPT螺纹底孔的深度的计算公式如下：底孔深度=螺纹深度+切削锥牙数*螺距NPT 螺纹，属于美国标准的60 度锥管螺纹。

NPT螺纹分一般密封圆柱管螺纹和一般密封圆锥管螺纹。

美制一般密封螺纹圆锥外螺纹的基准平面的理论位置位于垂直于螺纹轴线，与小端(参考平面)相距一个基准距离(L1)的平面内圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合。

举个例子，要求钻M10的螺纹，深度20.用的丝锥切削锥是3个牙，则最低深度是20+3*1.5=24.5，注意24.5是孔的有效深度，是钻头钻完最深的地方。

其中的1.5是螺距。

总结一下：底孔深度>螺纹深度+切削锥牙数*螺距最好是比这个公式再大点，要不在孔底挤住可就废了。

另外，小直径的丝锥有的是尖头的，使用上面的公式要把尖头长度算上去。

螺纹深度计算

攻螺纹前钻底孔直径和深度的确定以及孔口的倒角（1）底孔直径的确定丝锥在攻螺纹的过程中，切削刃主要是切削金属，但还有挤压金属的作用，因而造成金属凸起并向牙尖流动的现象，所以攻螺纹前，钻削的孔径（即底孔）应大于螺纹内径。

底孔的直径可查手册或按下面的经验公式计算：脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）（2）钻孔深度的确定攻盲孔（不通孔）的螺纹时，因丝锥不能攻到底，所以孔的深度要大于螺纹的长度，盲孔的深度可按下面的公式计算：孔的深度=所需螺纹的深度+0.7d普通螺纹底孔直径简单计算可按下式要攻丝的尺寸乘上0.85如：M3--2.4mmM4--3.1mmM5--4.2mM6--5.1mmM8--6.8mm公制螺纹的计算方法：底径=大径-1.0825*螺距英制螺纹的计算方法：底径=大径-1.28*螺距脆性材料钻孔直径D=d(螺纹外径)-1.1p（螺距）塑性材料钻孔直径D=d(螺纹外径)-p（螺距）除了以上的经验公式外,还要考虑螺纹的公差等级.普通公制螺纹用外径-螺距。

公制螺纹(MM牙)牙深=0.6495*牙距P(牙角60度)内牙孔径=公称直径-1.0825*PM20x2.5-6H/7g (右手)-(单头螺纹)-(公制粗牙)(公称直径20mm) (牙距2.5mm)(内螺纹配合等级6H)(外螺纹配合等级7g)左-双头-M20x1.5 (左手)-(双头螺纹)-(公制细牙)(公称直径20mm) (牙距1.5mm)美制螺纹(统一标准螺纹)牙深=0.6495*(25.4/每吋牙数)(牙角60度)3/4-10UNC-2A(UNC粗牙)(UNF细牙)(1A 2A 3A 外牙公差配合等级)(1B 2B 3B 内牙公差配合等级)UNC美制统一标准粗牙螺纹外径3/4英吋,每英吋10牙外牙 2级公差配合管螺纹(英制PT)牙深=0.6403*(25.4/每吋牙数)(牙角55度)PT 3/4-14 (锥度管螺纹) 锥度管螺纹,锥度比1/163/4英吋管用,每英吋14牙管螺纹(PS直螺纹)(PF细牙)牙深=0.6403*(25.4/每吋牙数)(牙角55度)PS 3/4-14 (直形管螺纹)PF1 1/8-16 (直形管螺纹)(细牙)直形管螺纹3/4英吋管用,每英吋14牙1 1/8英吋管用,每英吋16牙管螺纹(美制NPT)(牙角60度)NPT 3/4-14 (锥形管螺纹) 锥形管螺纹,锥度比1/163/4英吋管用,每英吋14牙梯形螺纹(30度公制)TM40*6 公称直径40mm 牙距6.0mm梯形螺纹(29度爱克姆螺纹)TW26*5 外径26mm,每英吋5牙方形螺纹车牙的计算考虑条件计算公式公制牙与英制牙的转换每吋螺纹数 n = 25.4 / 牙距 P牙距 P = 25.4 / 每吋螺纹数 n因为工件材料及刀具所决定的转速转速 N = (1000周速 V ) / (圆周率 p * 直径 D )因为机器结构所决定的转速刀座快速移动的影响车牙最高转速 N = 4000/ P刀座快速移动加减速的影响下刀点与退刀点的计算(不完全牙的计算) 下刀最小距离 L1L1 = (牙距 P ) * (主轴转速 S ) / 500退刀最距离 L2L2 = (牙距 P ) * (主轴转速 S ) / 2000牙深及牙底径d 牙深 h =0.6495 * P牙底径 d =公称外径 D - 2 * h例题：车制外牙3/4"-10UNC20mm长公制牙与英制牙的转换牙距 P = 25.4 / (吋螺纹数 n)P = 25.4 / 10 = 2.54mm因为工件材料及刀具所决定的转速外径 D = 3 / 4英吋 = 25.4 * (3/4) =19.05M M转速 N = (1000周速V) / (圆周率 p * 直径 D )N = 1000V / pD = 1000 * 120 / (3.1416*19.05)=2005 rpm (转/分)因为机器结构所决定的转速刀座快速移动的影响车牙最高转速 N = 4000 / PN = 4000/2.54 = 1575 rpm综合工件材料刀具及机械结构所决定的转速 N = 1575 转N = 2005转两者转速选择较低者,即1575转刀座快速移动加减速的影响下刀点与退刀点的计算(不完全牙的计算) 下刀最小距离 L1L1 = (牙距P) * (主轴转速S) / 500L1 = 2.54*1575/500=8.00mm退刀最小距离 L2L2 = (牙距P) * (主轴转速S) / 2000L2 = 2.54*1575/2000=2.00mm牙深及牙底径d 牙深径 d = 公称外径 D-2*h =19.05-2*1.65 = 15.75mm。

螺纹牙深度计算公式

螺纹牙深度计算公式
螺纹牙深度是指螺纹牙颈部径向距离到螺纹牙根部径向距离的
差值。

在螺纹加工过程中，螺纹牙深度的控制对于螺纹的精度和强度具有重要的影响。

因此，螺纹牙深度的计算和控制是螺纹加工中的重要问题。

螺纹牙深度计算公式如下：
d = 0.614 × p
其中，d为螺纹牙深度，p为螺纹节距。

该公式适用于普通螺纹，如三角形螺纹、矩形螺纹、梯形螺纹等。

对于锥度螺纹，由于其牙高和节距不均匀分布，螺纹牙深度的计算相对复杂。

通常采用图表法或数值法进行计算。

需要注意的是，螺纹牙深度的控制应遵循国家标准或相关规定，不能随意更改。

同时，在螺纹加工中应注意工艺的合理安排和操作的规范，确保螺纹牙深度的准确度和一致性。

- 1 -。

数控车床螺纹计算公式

数控车床螺纹计算公式数控车床是一种高精度、高效率的自动化机床，主要用于加工各种轴类、盘类等回转体零件。

其中，螺纹加工是数控车床中一项重要的加工任务。

本文将介绍数控车床螺纹的计算公式，以及在实际生产中如何应用这些公式来提高生产效率和保证加工质量。

一、数控车床螺纹的基本概念数控车床的螺纹加工，主要是通过对工件的旋转运动和刀具的直线运动来实现的。

根据螺纹的牙型和用途不同，可以将数控车床的螺纹分为以下几种：普通螺纹：牙型为三角形，主要用于连接和紧固各种零件。

管螺纹：牙型为圆锥形，主要用于连接管道和其他管件。

梯形螺纹：牙型为梯形，主要用于传递动力和运动。

蜗杆螺纹：牙型为螺旋形，主要用于传递动力和运动，以及调节流量。

在实际生产中，根据不同的加工需求和材料特性，需要选择不同类型和规格的刀具进行螺纹加工。

同时，在加工过程中还需要注意以下几点：刀具的选择：应根据工件的材质、加工要求等因素选择合适的刀具。

切削用量的设置：应根据加工要求和工件材质等因素，合理设置切削速度、进给量等参数。

加工顺序的安排：应遵循先粗加工后精加工的原则，保证加工质量和效率。

切削液的使用：在加工过程中应合理使用切削液，降低切削温度，提高加工精度和效率。

二、数控车床螺纹计算公式普通螺纹的计算公式普通螺纹的牙型为三角形，其计算公式如下：螺距P（mm）= 导程S（mm）/ 头数n（1）牙顶间隙（mm）=0.25P（mm）（2）牙底间隙（mm）=0.75P（mm）（3）单头螺纹的导程S（mm）=P（mm）×n（4）其中，螺距P表示相邻两牙在垂直于螺纹轴线方向上的距离；牙顶间隙和牙底间隙分别为0.25P和0.75P；导程S表示刀具每移动一个单位长度时，工件旋转的角度。

例如，对于单头普通螺纹，如果螺距为2mm，则导程为2mm×1=2mm。

管螺纹的计算公式管螺纹的牙型为圆锥形，其计算公式如下：管螺纹的螺距P（mm）=管螺纹的直径D（mm）/ 管螺纹的头数n （5）管螺纹的牙顶间隙（mm）=0.25P（mm）（6）管螺纹的牙底间隙（mm）=0.75P（mm）（7）管螺纹的单头导程S（mm）=P（mm）（8）其中，管螺纹的直径D表示管螺纹的外径或内径；管螺纹的头数n表示管螺纹的牙数。

车螺纹深度如何计算【干货技巧】

车螺纹深度如何计算内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.攻螺纹前钻底孔直径和深度的确定以及孔口的倒角（1）底孔直径的确定丝锥在攻螺纹的过程中，切削刃主要是切削金属，但还有挤压金属的作用，因而造成金属凸起并向牙尖流动的现象，所以攻螺纹前，钻削的孔径（即底孔）应大于螺纹内径。

底孔的直径可查手册或按下面的经验公式计算：脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）（2）钻孔深度的确定攻盲孔（不通孔）的螺纹时，因丝锥不能攻到底，所以孔的深度要大于螺纹的长度，盲孔的深度可按下面的公式计算：孔的深度=所需螺纹的深度+0.7d普通螺纹底孔直径简单计算可按下式要攻丝的尺寸乘上0.85如：M3--2.4mmM4--3.1mmM5--4.2mM6--5.1mmM8--6.8mm公制螺纹的计算方法：底径=大径-1.0825*螺距英制螺纹的计算方法：底径=大径-1.28*螺距脆性材料钻孔直径D=d(螺纹外径)-1.1p（螺距）塑性材料钻孔直径D=d(螺纹外径)-p（螺距）除了以上的经验公式外,还要考虑螺纹的公差等级. 普通公制螺纹用外径-螺距。

公制螺纹(MM牙)牙深=0.6495*牙距P(牙角60度)内牙孔径=公称直径-1.0825*PM20x2.5-6H/7g (右手)-(单头螺纹)-(公制粗牙) (公称直径20mm) (牙距2.5mm)(内螺纹配合等级6H)(外螺纹配合等级7g)左-双头-M20x1.5 (左手)-(双头螺纹)-(公制细牙) (公称直径20mm) (牙距1.5mm)(统一标准螺纹)牙深=0.6495*(25.4/每吋牙数)(牙角60度)3/4-10UNC-2A(UNC粗牙)(UNF细牙)(1A 2A 3A 外牙公差配合等级)(1B 2B 3B 内牙公差配合等级)UNC美制统一标准粗牙螺纹外径3/4英吋,每英吋10牙外牙 2级公差配合管螺纹(英制PT)牙深=0.6403*(25.4/每吋牙数)(牙角55度)PT 3/4-14 (锥度管螺纹) 锥度管螺纹,锥度比1/16 3/4英吋管用,每英吋14牙管螺纹(PS直螺纹)(PF细牙)牙深=0.6403*(25.4/每吋牙数)(牙角55度)PS 3/4-14 (直形管螺纹)PF1 1/8-16 (直形管螺纹)直形管螺纹3/4英吋管用,每英吋14牙1 1/8英吋管用,每英吋16牙管螺纹(美制NPT)(牙角60度)NPT 3/4-14 (锥形管螺纹) 锥形管螺纹,锥度比1/163/4英吋管用,每英吋14牙梯形螺纹(30度公制)TM40*6 公称直径40mm 牙距6.0mm梯形螺纹(29度爱克姆螺纹)TW26*5 外径26mm,每英吋5牙方形螺纹车牙的计算考虑条件计算公式公制牙与英制牙的转换每吋螺纹数 n = 25.4 / 牙距 P牙距 P = 25.4 / 每吋螺纹数 n因为工件材料及刀具所决定的转速转速 N = (1000周速 V ) / (圆周率 p * 直径 D ) 因为机器结构所决定的转速刀座快速移动的影响车牙最高转速 N = 4000/ P刀座快速移动加减速的影响下刀点与退刀点的计算(不完全牙的计算) 下刀最小距离 L1L1 = (牙距 P ) * (主轴转速 S ) / 500退刀最距离 L2L2 = (牙距 P ) * (主轴转速 S ) / 2000牙深及牙底径d 牙深 h =0.6495 * P牙底径 d =公称外径 D - 2 * h例题：车制外牙3/4"-10UNC 20mm长公制牙与英制牙的转换牙距 P = 25.4 / (吋螺纹数 n)P = 25.4 / 10 = 2.54mm因为工件材料及刀具所决定的转速外径 D = 3 / 4英吋 = 25.4 * (3/4) =19.05MM 转速 N = (1000周速V) / (圆周率 p * 直径 D )N = 1000V / pD = 1000 * 120 / (3.1416*19.05)=2005 rpm (转/分)因为机器结构所决定的转速刀座快速移动的影响车牙最高转速 N = 4000 / PN = 4000/2.54 = 1575 rpm综合工件材料刀具及机械结构所决定的转速 N = 1575 转N = 2005转两者转速选择较低者,即1575转刀座快速移动加减速的影响下刀点与退刀点的计算(不完全牙的计算) 下刀最小距离 L1L1 = (牙距P) * (主轴转速S) / 500L1 = 2.54*1575/500=8.00mm退刀最小距离 L2L2 = (牙距P) * (主轴转速S) / 2000L2 = 2.54*1575/2000=2.00mm牙深及牙底径d 牙深径 d = 公称外径 D-2*h =19.05-2*1.65 = 15.75mm内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.。

螺纹底孔深度计算公式

螺纹底孔深度计算公式（1）丝锥底孔直径的确定在攻丝过程中，刃口主要是切削金属，但也有挤压金属的作用，导致金属凸出并流向齿尖现象，所以在攻丝前，钻孔（即底孔）应大于螺纹直径。

井底直径可在手册中计算，也可按以下经验公式计算：脆性材料（铸铁、青铜等）：孔径D0=D（螺纹直径）-1.1p（螺距）塑料材料（钢、铜等）：孔径D0=D（螺纹直径）-P（螺距）（2）为确定盲孔（非多孔孔）螺纹攻丝时的钻孔深度，由于丝锥不能到达底部，孔深应大于螺纹长度。

盲孔深度可按下式计算：孔深=所需螺纹深度+0.7d以下公式可用于普通螺纹座孔直径的简易计算要攻丝的尺寸乘上0.85如：M3--2.4mmM4--3.1mmM5--4.2mM6--5.1mmM8--6.8mm公制螺纹的计算方法：底径=大径-1.0825*螺距英制螺纹的计算方法：底径=大径-1.28*螺距脆性材料钻孔直径D=d(螺纹外径)-1.1p（螺距）塑性材料钻孔直径D=d(螺纹外径)-p（螺距）除了以上的经验公式外,还要考虑螺纹的公差等级. 普通公制螺纹用外径-螺距。

公制螺纹(MM牙)牙深=0.6495*牙距P(牙角60度)内牙孔径=公称直径-1.0825*PM20x2.5-6H/7g (右手)-(单头螺纹)-(公制粗牙) (公称直径20mm) (牙距2.5mm)(内螺纹配合等级6H)(外螺纹配合等级7g)左-双头-M20x1.5 (左手)-(双头螺纹)-(公制细牙) (公称直径20mm) (牙距1.5mm)美制螺纹(统一标准螺纹)牙深=0.6495*(25.4/每吋牙数)(牙角60度)3/4-10UNC-2A(UNC粗牙)(UNF细牙)(1A 2A 3A 外牙公差配合等级)(1B 2B 3B 内牙公差配合等级)UNC美制统一标准粗牙螺纹外径3/4英吋,每英吋10牙外牙2级公差配合管螺纹(英制PT)牙深=0.6403*(25.4/每吋牙数)(牙角55度)PT 3/4-14 (锥度管螺纹) 锥度管螺纹,锥度比1/16 3/4英吋管用,每英吋14牙管螺纹(PS直螺纹)(PF细牙)牙深=0.6403*(25.4/每吋牙数)(牙角55度)PS 3/4-14 (直形管螺纹)PF1 1/8-16 (直形管螺纹)(细牙)直形管螺纹3/4英吋管用,每英吋14牙1 1/8英吋管用,每英吋16牙管螺纹(美制NPT)(牙角60度)NPT 3/4-14 (锥形管螺纹) 锥形管螺纹,锥度比1/163/4英吋管用,每英吋14牙梯形螺纹(30度公制)TM40*6 公称直径40mm 牙距6.0mm梯形螺纹(29度爱克姆螺纹)TW26*5 外径26mm,每英吋5牙方形螺纹车牙的计算考虑条件计算公式公制牙与英制牙的转换每吋螺纹数n = 25.4 / 牙距P牙距P = 25.4 / 每吋螺纹数n因为工件材料及刀具所决定的转速转速N = (1000周速V ) / (圆周率p * 直径D )因为机器结构所决定的转速刀座快速移动的影响车牙最高转速N = 4000/ P刀座快速移动加减速的影响下刀点与退刀点的计算(不完全牙的计算) 下刀最小距离L1L1 = (牙距P ) * (主轴转速S ) / 500退刀最距离L2L2 = (牙距P ) * (主轴转速S ) / 2000牙深及牙底径d 牙深h =0.6495 * P牙底径d =公称外径D - 2 * h例题：车制外牙3/4"-10UNC 20mm长公制牙与英制牙的转换牙距P = 25.4 / (吋螺纹数n)P = 25.4 / 10 = 2.54mm因为工件材料及刀具所决定的转速外径D = 3 / 4英吋= 25.4 * (3/4) =19.05MM转速N = (1000周速V) / (圆周率p * 直径D )N = 1000V / pD = 1000 * 120 / (3.1416*19.05)=2005 rpm (转/分)因为机器结构所决定的转速刀座快速移动的影响车牙最高转速N = 4000 / PN = 4000/2.54 = 1575 rpm综合工件材料刀具及机械结构所决定的转速N = 1575 转N = 2005转两者转速选择较低者,即1575转刀座快速移动加减速的影响下刀点与退刀点的计算(不完全牙的计算) 下刀最小距离L1L1 = (牙距P) * (主轴转速S) / 500L1 = 2.54*1575/500=8.00mm退刀最小距离L2L2 = (牙距P) * (主轴转速S) / 2000L2 = 2.54*1575/2000=2.00mm牙深及牙底径d 牙深径d = 公称外径D-2*h =19.05-2*1.65 = 15.75mm。
