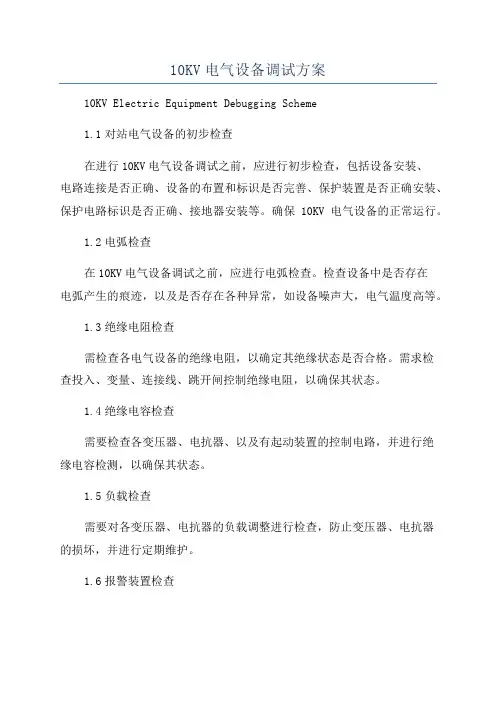

10KV电气设备调试方案
10KV电气设备调试方案
10KV Electric Equipment Debugging Scheme
1.1对站电气设备的初步检查
在进行10KV电气设备调试之前，应进行初步检查，包括设备安装、
电路连接是否正确、设备的布置和标识是否完善、保护装置是否正确安装、保护电路标识是否正确、接地器安装等。
确保10KV电气设备的正常运行。
1.2电弧检查
在10KV电气设备调试之前，应进行电弧检查。
检查设备中是否存在
电弧产生的痕迹，以及是否存在各种异常，如设备噪声大，电气温度高等。
1.3绝缘电阻检查
需检查各电气设备的绝缘电阻，以确定其绝缘状态是否合格。
需求检
查投入、变量、连接线、跳开闸控制绝缘电阻，以确保其状态。
1.4绝缘电容检查
需要检查各变压器、电抗器、以及有起动装置的控制电路，并进行绝
缘电容检测，以确保其状态。
1.5负载检查
需要对各变压器、电抗器的负载调整进行检查，防止变压器、电抗器
的损坏，并进行定期维护。
1.6报警装置检查
需要检查各变压器、电抗器的报警装置，防止变压器、电抗器的损坏，并确保及时维修。
1.7电气设备运行检查
在10KV电气设备调试之前，应根据技术参数，进行电气设备的运行
检查。

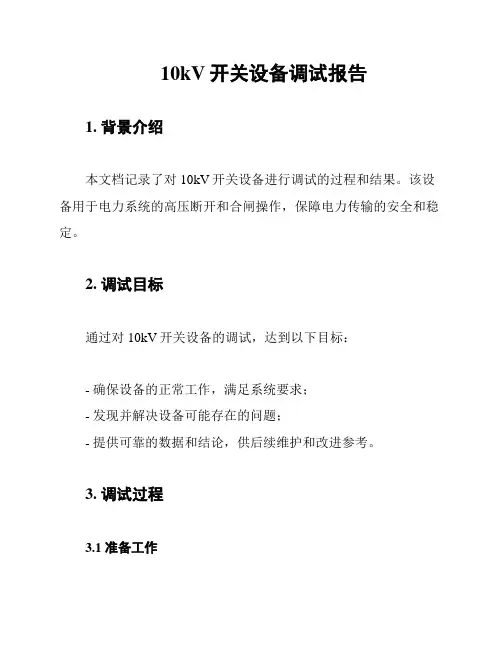

10kV开关设备调试报告
10kV开关设备调试报告1. 背景介绍本文档记录了对10kV开关设备进行调试的过程和结果。
该设备用于电力系统的高压断开和合闸操作，保障电力传输的安全和稳定。
2. 调试目标通过对10kV开关设备的调试，达到以下目标：- 确保设备的正常工作，满足系统要求；- 发现并解决设备可能存在的问题；- 提供可靠的数据和结论，供后续维护和改进参考。
3. 调试过程3.1 准备工作在开始调试之前，进行了以下准备工作：1. 确认调试设备和工具的准备情况，包括测试仪器、电缆线路等；2. 阅读设备调试手册，熟悉设备的工作原理和操作方法；3. 检查设备的外观和接线，确保设备安装正确。
3.2 调试步骤在准备工作完成后，按照以下步骤进行调试：1. 检查电源和接地情况，确保设备的供电和接地正常；2. 启动开关设备，检查各个部件的工作状态，包括指示灯、开关机构等；3. 进行断开和合闸操作，检查设备的稳定性和动作可靠性；4. 测试设备的保护功能，如过电流保护、接地保护等，确保其正常工作；5. 使用测试仪器对设备的电气参数进行测量和分析，如电流、电压、频率等；6. 记录设备在各种工况下的性能和数据，并进行数据对比和分析。
3.3 调试结果通过以上调试步骤，得出了以下结果：1. 设备的外观和接线良好，符合要求；2. 开关设备的各项功能正常，断开和合闸操作稳定可靠；3. 设备的保护功能正常工作，对异常情况具备及时响应能力；4. 设备的电气参数符合设计要求，稳定性和精度良好；5. 数据分析显示，设备的工作性能满足系统要求。
4. 总结通过对10kV开关设备的调试，我们确认了设备的正常工作状态，并验证了其满足系统要求的能力。
调试过程中未发现任何严重问题，设备的性能和保护功能都得到了有效验证。
本次调试报告将为后续的维护和改进工作提供有价值的参考，有助于保障电力系统的稳定和安全运行。
备注：本调试报告基于实际操作和数据记录，如有需要，可提供详细数据和图表。
10Kv开关柜安装、调试标准及试验方法
10kv开关调试标准
1.13各继电器、指示仪表等二次元件的动作是否正确。 1.14对手车高压配电装置应将手车推到试验位置并锁紧，断路器手车可进行试验分合 开关，分合正确。 1.15二次回路继电保护等元件，进行整定。 1.16检查高压带电显示装置指示是否正常。 1.17检查弹簧储能操作机构，可以在电动和手动储能储能检查，储能指示正确，储能正常， 动作准确。 1.18检查真空断路器操作次数计数器 ，查看每次动作次数计数是否正常。 1.19检查真空断路器应装设分、合闸按钮和分、合闸指示器 ，分别手动分合闸，检查动 作是否正常，分、合闸指示器指示是否正确。 1.20 检查操动机构应的防跳跃回路、自保持功能、跳/合闸位置监视、电源监视。 1.21检查开关现地控制回路分合开关及远方分合正常。 1.22检查各段连接备自投动作是否可靠，动作是柜 2.1柜体在安装时应采取防震、防潮、柜体不应受碰撞，以免骨架变形，或者薄面板碰凹， 表面涂层受撞伤或擦伤，影响外观。 2.2将柜体按编号顺序分别抬到基准槽钢上，使它的地脚螺孔与基础槽钢上腿面的开孔对 正，先用4调螺钉插入孔内，然后找平、找正。 2.3找平、找正应用水平尺，磁性线坠和钢板尺，并准备0.1～1mm厚的凹型片。 2.4多台成列安装时，应先一台一台按顺序测量校正，并调整柜间间隙为1mm左右，然后 把柜与柜之间侧面上的螺钉上好稍紧，再进行整体的调整，误差较大的要做个别调整；最 后将柜之间的螺钉上好平光垫，弹簧垫拧紧，多台柜的安装要保证柜顶的水平度，必要时， 可用凹型片调整。 2.5开关柜单独或成列安装时，其垂直度允许偏差小于1.5mm/m；相邻两盘柜水平偏差小 于2mm；成列盘顶部水平偏差小于5mm；相邻两盘边面偏差小于1mm；成列盘面与盘 面偏差小于5mm；盘间接缝小于2mm。 2.6配电柜应防潮、防尘，防止小动物钻入。 3.主母线之间及引下母线之连接、电缆头制作和上位、二次电缆引接及二次端子排接线等 3.1柜体二次引线电缆须按指定路径敷设，不得阻碍运动件的活动，或者日后维护检测时 被踩伤。
10KV供配电设备系统调试
10K V供配电设备系统调试-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN供配电设备调试（1）高压柜调试工艺流程:外观检查—核对设备参数—机械传动—“五防”功能—电气调试—指示信号1）外观检查1.电气设备绝缘材料外观无损伤,裂纹；2.指示仪表玻璃无破损,密封良好,安装垂直水平,固定牢固排列整齐,指针指示正确；3.保护装置外观完好,安装牢固,接线正确,屏显正常，显示正确；4.手车的动静触头中心线应一致,触头接触紧密；5.发热元件应散热良好,与电气设备有一定的距离；6.应接地的电气设备应可靠接地,并接地良好,接地线的面积符合要求；7.盘、柜的正面及反面各电气,端子排等标明的编号、名称、用途、及操作位置，其标明的字迹应清晰、工整、且不易脱色；8.二次回路接线接线应正确,导线与元件连接均牢固可靠,之间不应有接头,无破损.标志齐全清晰；9.柜内照明灯灯具应完好,使用正常；10.指示灯的灯具应完好,发光正常,灯具颜色应符合规定；11.压板应接触良好,压板间有足够的距离,切换时碰及其它压板,压板在断开时活动端不带电；12.电气设备的相色应符合规定要求；13.互感器的一二次的极性的的标志正确,二次回路必须有一点可靠接地；14.断路器的的二次接线盒插针配合可靠,接线正确牢固, 拨插灵活；2）参数核定：1.电气元件的额定电压应符合要求；2.电气元件的型号、规格应符合设计要求；3.电压指示仪表的量程应满足要求,电压比正确；4.电流指示仪表的电流比应现电流互感器一致,其量程符合要求；5.电流额定电压应不低于运行电压，电流比与设计相符；6.电压互感器的额定电压应与运行电压一致,电压比符合设计要求；7.断路器的额定电流、开断容量、额定电压、型号应与设计相符；8.绝缘子的瓟电距离应符合要求20kV/cm,防污等级符合设计要求；9.电气设备的防护等级应与设计一致；10.保护装置的型号应与设计一致,其功能齐全；3）机械传动：1.操作机构传动动作应可靠,没有弹跳现象.分合位置与指令一致；2.二次回路接点开关,打开与闭合应正确,动作灵活,动静触头接触良好；3.防止二次回路的连接插件误拨的连杆装置开启应灵活,应与手车进出相应打开、闭合；4.手动储能装置动作应灵活,无卡阻现象.储能到位；4）“五防”功能：1.每台断路器或负荷开关都应的专用的钥匙,钥匙不能通用,防止误拉、误合开关；2.开关在合闸位置时手车不能进出；3.开关手车在工作位置时接地刀闸不能闭合.在试验位置时才能闭合；4.接地地刀闸在全闸位置时手车,不能免摇进；5.只有接地刀闸在合闸位置时,才能打开开关的后的网门；6.只有当网门关闭后,才能分开接地刀闸；7.通过电磁锁闭锁的网门,必须与带电显示器无带电显示,设备在试验位置时电磁锁才能电动作；8.安全隔板开启灵活, 随手车进出相应动作；9.电气联锁闭锁,接线正确,功能齐全可靠；5）电气分调试：1.分合闸转换开关转动灵活,动静触接触良好,分合位置指示正确；2.分合铁芯动作应灵活无卡涩现象；3.当分合闸转换开关发出分合闸指令时,操作机构应作相应的动作；4.加热器的在设定投入与退出区域内应自动动作切换、投入；5.照明回路接通与断开应正确、可靠；6.保护装置电源选用正确,在额定的电压范围内显示屏应可靠显示,能够正确动作；7.转动储能回路的电气开关,储能电机应启动正常；8.电气设备运行前所有的保护、储能、操作电源开应合闸位置。
保护测控装置调试报告
10kV保护测控装置调试报告线路名称: 10kV 7#出线柜保护对象：10kV 7#出线装置型号：PCS-9611D校验码：50490FC0 软件版本： 2.31整定编号：调试调试日期：2020.05.06一．1）外观及连线检查：符合要求，连接正确.2）电源检查：拉合直流电源正常3）通电初步检查：装置自检、键盘检查、失电功能检查等，检查结果正确4) 装置额定参数检查：符合设计要求5）装置零漂检查：正常二．交流模拟量校验进入被测装置的“实时信息”菜单，将菜单中“电流、电压”逐一用变送器校验仪输出的读数对比，应能满足保护用电流、电压的误差在2%以内。
三．二次负载试验：四.开入量输入试验:逐一模拟输入开入量，看对应开入量有无相应的变位:（开入时应由“0”→“1”放开时应由“1”→“0”）五．保护定值测试:六．80%额定直流电压下整组试验：投入相关保护及控制字及压板，模拟相关故障进行开关整组试验：检验结果：保护跳闸/及重合闸出口正确、信号指示及传送正确八．使用表计九．结论合格审核：试验：10kV保护测控装置调试报告线路名称: 10kV 5#出线柜保护对象：10kV 5#出线装置型号：PCS-9611D校验码：50490FC0 软件版本： 2.31整定编号：调试调试日期：2020.05.06一．1）外观及连线检查：符合要求，连接正确.2）电源检查：拉合直流电源正常3）通电初步检查：装置自检、键盘检查、失电功能检查等，检查结果正确4) 装置额定参数检查：符合设计要求5）装置零漂检查：正常二．交流模拟量校验进入被测装置的“实时信息”菜单，将菜单中“电流、电压”逐一用变送器校验仪输出的读数对比，应能满足保护用电流、电压的误差在2%以内。
三．二次负载试验：四.开入量输入试验:逐一模拟输入开入量，看对应开入量有无相应的变位:（开入时应由“0”→“1”放开时应由“1”→“0”）五．保护定值测试:六．80%额定直流电压下整组试验：投入相关保护及控制字及压板，模拟相关故障进行开关整组试验：检验结果：保护跳闸/及重合闸出口正确、信号指示及传送正确七．其它项目检查:八．使用表计九．结论合格审核：试验：10kV保护测控装置调试报告线路名称: 10kV 3#出线柜保护对象：10kV 3#出线装置型号：PCS-9611D校验码：50490FC0 软件版本： 2.31整定编号：调试调试日期：2020.05.06一．1）外观及连线检查：符合要求，连接正确.2）电源检查：拉合直流电源正常3）通电初步检查：装置自检、键盘检查、失电功能检查等，检查结果正确4) 装置额定参数检查：符合设计要求5）装置零漂检查：正常二．交流模拟量校验进入被测装置的“实时信息”菜单，将菜单中“电流、电压”逐一用变送器校验仪输出的读数对比，应能满足保护用电流、电压的误差在2%以内。
保护测控装置调试报告
10kV保护测控装置调试报告线路名称: 10kV 7#出线柜保护对象：10kV 7#出线装置型号：PCS-9611D校验码：50490FC0 软件版本： 2.31整定编号：调试调试日期：2020.05.06一．1）外观及连线检查：符合要求，连接正确.2）电源检查：拉合直流电源正常3）通电初步检查：装置自检、键盘检查、失电功能检查等，检查结果正确4) 装置额定参数检查：符合设计要求5）装置零漂检查：正常二．交流模拟量校验进入被测装置的“实时信息”菜单，将菜单中“电流、电压”逐一用变送器校验仪输出的读数对比，应能满足保护用电流、电压的误差在2%以内。
三．二次负载试验：四.开入量输入试验:逐一模拟输入开入量，看对应开入量有无相应的变位:（开入时应由“0”→“1”放开时应由“1”→“0”）五．保护定值测试:六．80%额定直流电压下整组试验：投入相关保护及控制字及压板，模拟相关故障进行开关整组试验：检验结果：保护跳闸/及重合闸出口正确、信号指示及传送正确八．使用表计九．结论合格审核：试验：10kV保护测控装置调试报告线路名称: 10kV 5#出线柜保护对象：10kV 5#出线装置型号：PCS-9611D校验码：50490FC0 软件版本： 2.31整定编号：调试调试日期：2020.05.06一．1）外观及连线检查：符合要求，连接正确.2）电源检查：拉合直流电源正常3）通电初步检查：装置自检、键盘检查、失电功能检查等，检查结果正确4) 装置额定参数检查：符合设计要求5）装置零漂检查：正常二．交流模拟量校验进入被测装置的“实时信息”菜单，将菜单中“电流、电压”逐一用变送器校验仪输出的读数对比，应能满足保护用电流、电压的误差在2%以内。
三．二次负载试验：四.开入量输入试验:逐一模拟输入开入量，看对应开入量有无相应的变位:（开入时应由“0”→“1”放开时应由“1”→“0”）五．保护定值测试:六．80%额定直流电压下整组试验：投入相关保护及控制字及压板，模拟相关故障进行开关整组试验：检验结果：保护跳闸/及重合闸出口正确、信号指示及传送正确七．其它项目检查:八．使用表计九．结论合格审核：试验：10kV保护测控装置调试报告线路名称: 10kV 3#出线柜保护对象：10kV 3#出线装置型号：PCS-9611D校验码：50490FC0 软件版本： 2.31整定编号：调试调试日期：2020.05.06一．1）外观及连线检查：符合要求，连接正确.2）电源检查：拉合直流电源正常3）通电初步检查：装置自检、键盘检查、失电功能检查等，检查结果正确4) 装置额定参数检查：符合设计要求5）装置零漂检查：正常二．交流模拟量校验进入被测装置的“实时信息”菜单，将菜单中“电流、电压”逐一用变送器校验仪输出的读数对比，应能满足保护用电流、电压的误差在2%以内。
10kv配电工程调试方案
10kv配电工程调试方案一、前言10kV配电工程是电力系统中重要的一环，它承担着将变电站输电的电能分配到不同区域的任务。
为了保证电力系统的安全和稳定运行，对10kV配电工程进行严格的调试是非常必要的。
在进行10kV配电工程调试之前，需要充分了解工程的结构和特点，明确调试的目的和内容，合理制定调试方案，以确保调试的结果符合要求，满足工程运行的需要。
二、调试目的1.验证10kV配电系统的技术性能，检验各设备运行状态是否正常。
2.检测设备的运行参数，确定系统的负载能力和安全性。
3.调试保护装置，确保10kV配电系统在故障情况下能够快速切除故障，保障设备和人员的安全。
4.调试通信系统，确保远程监控和控制系统的正常运行。
5.编制调试报告，并对系统的运行状态进行评估和分析。
三、调试内容1.设备检测：对10kV变压器、开关设备、电缆等主要设备进行检测，检查其绝缘电阻、接地电流、绝缘介质等参数是否符合要求。
2.运行参数检测：对10kV系统的电压、电流、频率等运行参数进行检测，确定其在负载情况下的运行状态。
3.保护装置调试：对10kV配电系统的保护装置进行参数设置和测试，确保在故障情况下能够快速切除故障，保障设备和人员的安全。
4.通信系统调试：对10kV配电系统的远程监控和控制系统进行调试，确保其正常运行。
5.调试报告编制：根据调试结果编制调试报告，并对系统的运行状态进行评估和分析。
四、调试方案1.设备检测1.1 变压器检测1.1.1 检测变压器的绝缘电阻，要求其绝缘电阻值不低于规定的标准值。
1.1.2 检测变压器的接地电流，要求其接地电流不大于规定的标准值。
1.1.3 检测变压器绝缘介质，确保其在运行过程中不会出现绝缘破损等问题。
1.2 开关设备检测1.2.1 检测开关设备的机械性能，确保其在操作过程中没有卡滞、断裂等问题。
1.2.2 检测开关设备的绝缘电阻和接地电流，要求其满足规定的标准。
1.2.3 检测开关设备的有效接触，确保在运行过程中不会出现接触不良等问题。
10KV变电所电气调试方案
10KV变电所电气调试方案电气调试是变电所建设和运行中非常重要的一环，其主要目的是为了确保变电所设备和系统正常工作，保障电力系统的安全稳定运行。
下面是一个典型的10KV变电所电气调试方案，供参考：一、前期准备工作1.熟悉变电所设计图纸和电气设备清单，了解电气系统的整体结构和连接关系；2.确保调试工具和设备齐全，包括电流表、电压表、绝缘电阻表、电流互感器检验装置等；3.制定详细的调试计划和步骤，确保按部就班地进行调试。
二、设备检查和测试1.检查变电所主变压器、配电变压器、断路器、隔离开关、避雷器、开关设备等电气设备的接线和连接情况，确保无误；2.对各种电气设备进行电气测试，包括绝缘电阻测试、接地电阻测试、频率特性测试等；3.测试变压器的绝缘电阻、匝间电阻、短路阻抗等参数，确保其正常工作。
三、系统运行和调试1.按照设计要求，逐步投入运行各种电气设备，包括主变压器、配电变压器、断路器、隔离开关等；2.对变电所的系统进行运行测试，包括开关操作、过载能力、短路能力等；3.验证各种保护装置的动作特性，确保在故障时及时保护设备。
四、系统联调和调整1.对变电所的各种系统进行联调测试，包括主、备电源系统、控制系统、保护系统等；2.调整系统参数，确保各个系统之间的协调运行和互锁保护；3.对系统运行进行全面测定，确保各项参数均符合设计要求。
五、整体验收和交付1.完成所有电气设备的调试和测试，确保整个变电所的系统正常运行；2.对系统进行全面检查和验收，包括检查线路连接、设备运行情况、保护动作情况等；3.整理调试报告和记录，做好设备交付工作。
综上所述，电气调试是变电所建设过程中不可或缺的一个环节，通过科学规范的调试方案和步骤，可以有效确保变电所设备和系统的正常运行，提高电力系统的可靠性和安全性。
希望以上方案能为您的10KV变电所电气调试工作提供参考和帮助。
10KV高压调试工法
10kv高压变电所调试工法宇文开拓1 前言电气调试是变电所投运前的最后一道工序，分为电气设备实验、继电保护调校和开关传动实验。
电气调试的主要目的是为了发现电气设备在制造、运输、安装过程中的碰撞、振动等原因而造成的绝缘损坏和潜伏性缺陷，继电保护准确调校、开关传动试验是保证设备可靠运行的关键；电气调试质量直接关系到设备的稳定运行，和生产的稳定性。
本工法编写以山东蓝帆化工年产15万吨丁辛醇项目/煤制气及原料配套项目10KV配电室调试工法为蓝本。
该变电所容量为13100KVA，其中高压开关柜46面、高压软启动柜7台、PT柜2台、低压开关柜54台、低压变压器5台。
该变电所采用微机自动测量、控制、保护和手动控制两套装置，将微机保护装置放在高压开关柜上，将所有需要微机测量、控制显示的参数通过通讯方式上传至主控操作室，以实现无人职守。
2 工法特点2.1采用先进的调试设备，保证了调试精度，降低了劳动强度，节约人力，缩短工期，提高了效率。
2.1.1用互感器伏安特性测试仪代替传统的电流、电压表法（接线简单，操作方便），减少了人为读数的误差。
2.1.2用变比直阻测试仪代替传统的点极性、双电压表法；变压器和电压互感器组别测试和电压比一次测试完成，并能直接读出变比误差。
2.1.3用开关特性测试仪代替传统的录波法；真空断路器主触头的分合闸时间、分合闸速度及同期性测量可一次完成。
2.1.4用微机继电保护校验仪进行保护的调校，一次接线可完成各种特性和保护的测试等。
2.2合理划分调试区域，根据电气设备数量及试验内容，合埋安排调试程序，减少重复劳动，提高效率。
3 适用范围本工法适用于工厂10kV变电所的电气调试，对其他电压等级的变电所具有指导作用。
4 工艺原理根据调试量的大小，对调试工作进行分解，制定合理的调试程序；采用先进的调试设备，使复杂任务简单化。
5 调试程序及操作要点5.1调试程序5.2 调试工作总体安排5.2.1 将调试工作划分好区域,条件具备时配备足够的调试设备和人员，安全区域平行作业。
10KV微机型保护测控装置技术规范书
1 总则1.1概述1.1.1本工程10kV采用保护测控一体化装置，本设备技术规范书适用于桃花园三期10kV配电工程10kV中置式开关柜的10kV 保护测控设备，它提出了这些设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。
1.1.3如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备安全符合本规范书的要求。
如有异议，不管是多么微小，都应在报价书中以“对规范书的意见或同规范书的差异”为标题的专门章节中加以详细描述。
1.1.4本设备技术规范所使用的标准如与卖方所执行的标准不一致时，应按较高标准执行。
1.1.5技术规范书经买、卖双方确认后作为定货合同的技术附件，与合同正文具有同等法律效力。
1.1.6本设备规范书未尽事宜，由买、卖双方协商确定。
1.2工程项目XX三期10kV配电工程。
1.3招标供货范围10kV微机保护测控装置11套，为9套线路保护和2套变压器保护。
安装在10kV中置式开关柜上。
1.4 系统工作条件1.4.1保护测控装置安装地点：10kV中置式开关柜上。
1.4.2 10kV断路器操作电压直流220V，分合闸线圈电流待定。
2 技术要求2.1应遵循的主要现行标准GB14285-93 《继电保护和安全自动装置技术规程》GB50062-92 《电力装置的继电保护和自动装置设计规范》NDGJ8-89 《火力发电厂、变电站二次接线设计技术规定》DL/478-92 《静态继电保护及安全自动装置通用技术条件》DL/T587-1996 《微机继电保护装置运行管理规程》电安生[1994]191号《电力系统继电保护安全自动装置反事故措施要点》2.2环境条件2.2.1工作环境条件保护装置在下述环境和条件下，应能够精确工作。
大气压力：66KPa～110KPa环境温度：-25℃～+60℃相对湿度：5％～95％2.2.2贮存、运输极限环境温度保护装置的贮存、运输及安装的极限环境温度为-25℃～+70℃,在不施加任何激励量的条件下，不会出现不可逆变化。
10kv开关站微机保护测控装置调试方案
10k v开关站微机保护测控装置调试方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN10kv开关站微机保护测控装置调试方案1 编制依据：GB7261-87 继电器及继电保护装置基本试验方法2 通电前检测外观检查外观检查下列内容：a.机箱表面无碰伤；b.油漆(喷塑)均匀、色泽无差异；c.键盘接触可靠；d.指示灯布置整齐、液晶窗口无划痕。
参数检查对照装置铭牌，检查下列内容：a.检查电源模块，电源输入电压与铭牌一致；b.检查交流模块，PT、CT型号与额定参数相同，PT与端子之间的连线正确；c.检查继电器模块，与本型号保护装置相符合.装置接地检测测量装置接地端子机箱上、下、左、右、前、后各部分电阻，阻值应接近于零。
3 绝缘、耐压检验绝缘性能测量各输入、输出回路对地以及各输入、输出回路之间的绝缘电阻，其阻值应大于100MW。
耐压性能在强电回路对地以及各强电回路之间施加2000V、漏电流为5mA的工频电压、历时1分钟，要求无闪烁、击穿现象。
注：耐压检验应由装置生产厂家进行并提供试验报告4 通电后装置设置装置第一次上电后，首先进行以下工作：a.检查并记录监控及保护版本号，并确认其为最新版本；b.检查键盘所有按键，手感好，装置响应正确；c.检查所有LED指示灯，其中运行灯为绿灯，其余为红灯；5 测控功能检验通道系数检测为确保装置测量及保护定值的精度，使用标准测试源进行通道系数的检测。
测试方法：a．将所有测量及保护CT 串联，并通入1A或5A电流；b．将所有PT并联，并通入57V电压；c．记录所有通道的测量值，并分别计算各个通道的系数，通道系数=实际值/测量值；通道系数应在～之间；CT、PT满刻度检查测试方法：a．将所有测量及保护CT 串联，并通入1A或5A电流；测得一次电流应与CT一次额定电流相等。
b．将所有PT并联，并通入57V电压；测得一次电压应与系统额定电压相等。
开关量输入功能检测测试方法：a．按照ABB图纸依次将各接入接点短接或断开，看装置的事件记录及相应的二进制输入端口指示。
10KV配电房微机保护调试报告
10KV配电房
微机保护调试报告
间隔名称：
试验人员：
审核人员：
试验日期：年月日
微机保护装置调试报告
1.装置检查
检查装置各插件可靠牢固，出线端子联接固定可靠。
机械装配完整良好，绝缘电阻大于500欧姆，机柜与接地网可靠连接，接地电阻小于1欧姆
2.输入交流量检查
检查交流回路接线，外加假流量，查看假流量幅值、相位是否符合要求。
定值输入：定值通知单整定，内容如下：
3.定值精度试验及传动试验
按现场定值整定，校验定值精度。
正确
按现场定值整定，输入交流量：
A, , S, 瞬时速断动作
A, , S, 限时过流动作
A, , S, 定时过流动作
A, , S, 过负荷动作
进线合闸位置，闭锁高压计量手车退出。
事故音响回路，中央信号动作变压器超温跳闸
以上保护动作事故报告记录正确。
5电流回路直流电阻及回路绝缘电阻：
交流电流、交流电压对地：欧姆直线电压对地：欧姆
交流电流、电压对直流电压：欧姆。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10kV开关站微机保护测控装置调试记录
1编制依据：
1.2GB7261-87继电器及继电保护装臵基本试验方法
2通电前检测
2.1外观检查
外观检查下列内容：
a.机箱表面无碰伤；
b.油漆(喷塑)均匀、光彩无差异；
c.键盘接触可靠；
d.指示灯布臵整洁、液晶窗口无划痕。
2.2参数检查
对照装臵铭牌，检查下列内容：
a.检查电源模块，电源输进电压与铭牌一致；
b.检查交流模块，PT、CT型号与额定参数相同，PT与端子之间的连线正确；
c.检查继电器模块，与本型号保护装臵相符合.
2.3装臵接地检测
丈量装臵接地端子机箱上、下、左、右、前、后各部分电阻，阻值应接近于零。
3尽缘、耐压检验
3.1尽缘性能
丈量各输进、输出回路对地以及各输进、输出回路之间的尽缘电阻，其阻值应大于100MW。
3.2耐压性能
在强电回路对地以及各强电回路之间施加2000V、漏电流为5mA的工频电压、历时1分钟，要求无闪烁、击穿现象。
注：耐压检验应由装臵生产厂家进行并提供试验报告
4通电后装臵设臵
装臵第一次上电后，首先进行以下工作：
a.检查并记录监控及保护版本号，并确认其为最新版本；
b.检查键盘所有按键，手感好，装臵响应正确；
c.检查所有LED指示灯，其中运行灯为绿灯，其余为红灯；
5测控功能检验
5.1通道系数检测
为确保装臵丈量及保护定值的精度，使用标准测试源进行通道系数的检测。
测试方法：
a．将所有丈量及保护CT串联，并通进1A或5A电流；
b．将所有PT并联，并通进57V电压；
c．记录所有通道的丈量值，并分别计算各个通道的系数，通道系数=实际值/丈量值；通道系数应在0.950～1.050之间；
5.2CT、PT满刻度检查
测试方法：
a．将所有丈量及保护CT串联，并通进1A或5A电流；测得一次电流应与CT一次额定
电流相等。
b．将所有PT并联，并通进57V电压；测得一次电压应与系统额定电压相
等。
5.3开关量输进功能检测
测试方法：
a．按照ABB图纸依次将各接进接点短接或断开，看装臵的事件记录及相应的二进制输进端口指示。
b．模拟实际开关或外部接点，确保检测结果同1。
5.4开关量输出功能联动检测
测试方法：
a．试验位臵手动合上断路器；
b．在A相通进大于整定值的电流让保护动作，此时装臵应亮灯指示同时断路器应可靠跳闸。
6保护功能检测
6.1电流保护
6.1.1速断保护检测
测试方法：
a．将速断保护投进，屏蔽其他保护功能；
b．分别在A、B、C相加进0.9倍整定电流，步长设臵为0.1A，逐步增加电流值直至保护动作，记录动作值，误差应不超过±5%。
用数字万用表监视相应的出口继电器，继电器接点应闭合。
6.1.2速断动作时间
测试方法：
a.将速断保护投进，屏蔽其他保护功能；
b.分别在A、B、C三相加进1.1倍整定电流，记录动作时间；
6.1.3定时限过流保护检测
测试方法：
a.将定时限过流保护投进，屏蔽其他保护功能；
b.分别在A、B、C相加进0.9倍整定电流，步长设臵为0.1A，逐步增加电流值直至保护动作，记录动作值；
6.1.4定时限过流保护时间检测
测试方法：
a.将定时限过流保护投进，屏蔽其他保护功能；
b.分别在A、B、C相加进1.1倍整定电流，记录动作时间；
6.1.5反时限电流保护
测试方法：
a.将反时限电流流保护投进，屏蔽其他保护功能；
b．分别计算1.5倍、2倍、3倍、4倍、5倍整定电流的动作时间。
c.分别在A、B、C相分别加进1.5倍、2倍、3倍、4倍、5倍整定电流，记录动作时间；并与计算时间相比较，误差应不大于5%。
6.2零序电流保护检测
测试方法：
a．将零序电流保护投进，屏蔽其他保护功能；
b．在零序CT加进0.9倍整定零序电流，步长设臵为0.01A，逐步增加电流值直至保护动作，记录动作值；。
6.3低电压保护检测
测试方法：
a．将低电压保护投进，屏蔽其他保护功能；
b．在A、B、C三相加进57.7V电压，并在A相加进0.5A电流。
同时降低三相电压，在线电压接近整定值时，将步长设臵为0.5V，逐步降低电压值直至保护动作，记录动作值；
6.4过电压保护检测
测试方法：
a．将过电压保护投进，屏蔽其他保护功能；
b．在A、B、C三相加进57.7V电压，同时升高三相电压，在线电压接近整定值时，将步长设臵为0.5V，逐步升高电压值直至保护动作，记录动作值；
7通讯功能检验
将装臵监控系统相连接作适当的配臵，测试装臵的远信、远控、远测功能。
测试信息表见附录。
8检验仪器及型号
a．微机继电保护测试仪PW30
b．数字万用表FLUKE15B
c.兆欧表3144A。
