【机械制造行业】加热炉装料机设计机械设计说明书xxxx年xx月xx日xxxxxxxx集团企业有限公司Please enter your company's name and contentv机械设计课程设计计算说明书设计题目：加热炉装料机设计院系：设计者：指导教师：年月日北京航空航天大学设计任务书1、设计题目：加热炉装料机2、设计要求（1）装料机用于向加热炉内送料，由电动机驱动，室内工作，通过传动装置使装料机推杆作往复移动，将物料送入加热炉内。

（2）生产批量为5台。

（3）动力源为三相交流电380/220V，电机单向转动，载荷较平稳。

（4）使用期限为10年，每年工作300天，大修期为三年，双班制工作。

（5）生产厂具有加工7、8级精度齿轮、蜗轮的能力。

加热炉装料机设计参考图如图3、技术数据推杆行程200mm,所需电机功率2kw,推杆工作周期4.3s.4、设计任务（1）完成加热炉装料机总体方案设计和论证，绘制总体原理方案图。

（2）完成主要传动部分的结构设计。

（3）完成装配图一张（用A0或A1图纸），零件图两张。

（4）编写设计说明书1份。

目录一、总体方案设计 (3)1、执行机构的选型与设计 (3)2、传动装置方案确定 (4)二、传动零件的设计计算 (6)1、联轴器 (6)2、齿轮设计 (6)3、蜗轮蜗杆设计 (12)三、轴系结构设计及计算 (16)1、轴的强度计算 (16)2、轴承校核计算 (24)3、键校核计算 (29)四、箱体及附件设计 (30)五、润滑与密封 (30)1、齿轮、蜗杆及蜗轮的润滑 (30)2、滚动轴承的润滑 (31)3、油标及排油装置 (31)4、密封形式的选择 (31)六、技术要求 (31)七、总结与体会 (32)参考文献 (32)一、总体方案设计1、执行机构的选型与设计（1）机构分析①执行机构由电动机驱动，电动机功率2kw，原动件输出等速圆周运动。

传动机构应有运动转换功能，将原动件的回转运动转变为推杆的直线往复运动，因此应有急回运动特性。

北航机械课程设计报告

机械设计课程设计计算说明书设计题目：加热炉装料机院系：宇航学院111513班设计者：石庆利（11151069）指导老师：李继婷2014年6月5日北京航空航天大学目录一、设计任务书： (1)1.设计题目： (1)2.设计背景： (1)3.设计参数： (1)4.设计任务： (1)二、机械装置整体方案设计： (1)1.执行机构设计： (1)2.电动机选择 (2)3.分配传动比 (2)4.运动和动力参数计算 (3)三、主要零部件的设计计算 (4)1.传动零件的设计及校核 (4)1.1高速级蜗杆-蜗轮传动设计 (4)1.2低速级齿轮传动设计 (6)2.轴的设计与校核 (12)2.1蜗杆轴（高速轴）设计与校核 (12)2.2小齿轮轴（中间轴）设计与校核 (14)2.3大齿轮轴（低速轴）设计与校核 (18)3.轴承的寿命校核 (20)3.1蜗杆轴轴承寿命校核 (20)3.2蜗轮-小齿轮轴轴承寿命校核 (21)3.3大齿轮轴轴承寿命校核 (23)4.键的选取及校核 (24)2.1高速轴联轴器键 (24)2.2中间轴蜗轮键 (24)2.3低速轴大齿轮键 (25)2.4低速轴外伸键 (25)四、减速器箱体及附件设计 (26)1.减速器箱体设计计算： (26)2.附件的设计 (26)2.1通气器的设计 (26)2.2外六角螺塞设计 (27)2.3杆式游标设计 (27)2.4启盖螺钉设计 (27)2.5轴承端盖设计 (28)3.密封装置及润滑剂选择 (28)3.1密封装置 (28)3.2润滑剂和润滑脂的选择 (29)4.技术要求 (29)图 1 执行机构设计图2.电动机选择推杆行程S=300mm，已知极位夹角θ=120°，则推杆工作时间t= 4.3s×180°+10°360°=2.269s由推程可得推杆工作速度：v=st =300mm2.296s=132.19mm/s=0.1322m/s,取v max=0.26m/s推杆工作功率P w=F w×v max=6000×0.26=1560 W=1.56KW现在计算工作效率：从原动件到滑块共经过有联轴器（两个）、球轴承（三对）、蜗杆蜗轮传动、齿轮传动以及一系列转动副和滑动副。

毕业设计---加热炉推料结构设计

XX学院毕业设计说明书课题加热炉推料机构设计子课题同课题学生专业姓名班级学号指导教师完成日期摘要：在工业生产中，电流、电压、温度、压力、流量、流速和开关量都是常用的主要被控参数。

其中，温度控制也越来越重要。

在工业生产的很多领域中，人们都需要对各类加热炉、热处理炉、反应炉和锅炉中的温度进行检测和控制。

采用单片机对温度进行控制不仅具有控制方便、简单和灵活性大等优点，而且可以大幅度提高被控温度的技术指标，从而能够大大的提高产品的质量和数量。

加热炉是工业炉窑的一大类别，是指被加热的物料在炉内基本不发生物态变化和化学反应的炉子。

对于冶金行业来说，加热炉是指金属压力加工前的加热和金属制成品及半成品的热处理等用炉。

小型加热炉是科研院所及厂矿常用的热处理或加热设备。

随着科学技术的不断发展，加热炉的理论和实践在不断深化和日趋完善，加热炉的结构型式也在不断演进。

优质、高产、低消耗的新式炉型不断涌现，加热炉的结构目前仍处在不断变革之中，以满足生产工艺对炉子的技术经济要求，即经济、高产、低消耗、炉子寿命长、劳动条件好。

目录绪论： (1)第1章加热炉推料机构设计思路 (2)第2章加热炉的分类 (3)2.1推钢式连续加热炉 (3)2.2进式连续加热炉 (3)2.3底式加热炉 (3)2.4分室式快速加热炉 (3)第3章加热炉的结构 (5)3.1辐射室 (5)3.2对流室 (5)3.3余热回收系统 (5)3.4通风系统 (5)3.5加热炉结构特点 (5)第4章加热炉的工作原理 (7)第5章加热炉控制技术的发展方向 (8)5.1国内外燃烧控制发展情况 (8)5.2串级并联双交叉限幅控制燃烧 (8)5.3氧化锆残氧分析法 (9)5.4用热值分析仪测煤气的热值 (9)5.5利用高焦混合煤气成分理论推测空燃比 (9)第6章我国蓄热式加热炉的发展 (11)6.1概述 (11)6.2蓄热式燃烧技术 (11)6.3烧嘴式蓄热式加热炉 (12)第7章推料机构离心机的概述 (15)第8章加热炉推料机构基本工作过程 (16)第9章加热炉安全操作规程 (17)9.1总则 (17)9.2煤气着火事故处理 (17)9.3煤气爆炸事故的处理 (17)9.4送高炉煤气的操作程序 (17)9.5煤气泄露、中毒的处理 (18)9.6汽化冷却系统故障 (18)结束语： (22)致谢： (23)参考文献 (24)绪论：随着现代工业的逐步发展，在工业生产中，温度、压力、流量和液位是四种最常见的过程变量。

(完整版)北航优秀机械设计说明书_加热炉装料机

机械设计课程设计计算说明书设计题目：加热炉装料机设计院系：能源与动力工程学院设计者：指导教师：2014年6月3日前言加热炉装料机可用于向加热炉内送料。

由电动机驱动，于室内工作。

通过传动装置使装料机推杆往复运动，将物料送入加热炉内。

设计一台由减速器与传动机构组成装料机，配以适当的电动机等零部件，实现自动送料过程。

尽量实现占地面积小，工作平稳及急回特性明显等工作特征。

目录目录一、设计任务书 (1)1、设计题目 (1)2、设计要求 (1)3、技术数据 (1)4、设计任务 (2)二、总体方案设计 (2)1、传动方案的拟定 (2)（1）原动机 (2)（2）传动机构 (2)（3）执行机构 (3)2、执行机构设计 (4)（1）设计计算过程 (4)（3）推板设计 (7)3、电动机的选择 (7)（1）电动机类型选择 (7)（2）选择电动机功率 (7)4、传动系统运动和动力参数 (8)三、传动零件设计 (10)1、蜗轮蜗杆的设计 (10)最终结果: (14)2、直齿圆柱齿轮的设计 (14)最终结果： (20)3、轴的设计和校核计算 (21)（1）蜗杆轴 (21)（2）蜗轮轴 (24)（3）大齿轮轴 (27)4、轴承的设计和校核计算 (30)（1）蜗杆轴轴承 (30)（2）小齿轮轴 (33)（3）大齿轮轴 (34)5、键连接设计计算 (36)（1）蜗杆上联轴器轴键 (36)（2）蜗杆轴键 (36)（3）大齿轮轴键 (37)6、联轴器的选择 (38)（1）输入轴 (38)（2）输出轴 (38)四、减速器箱体及附件的设计 (38)1、箱体设计 (38)2、润滑与密封 (39)1、齿轮、蜗杆及蜗轮的润滑 (39)2、滚动轴承的润滑 (39)3、油标及排油装置 (40)4、密封形式的选择 (40)5、技术要求 (40)五、参考资料 (41)一、设计任务书1、设计题目加热炉装料机2、设计要求（1）装料机用于向加热炉内送料，由电动机驱动，室内工作，通过传动装置使装料机推杆作往复移动，将物料送入加热炉内。

加热炉装料机设计说明书

设计说明书一、设计任务概述1、设计题目：加热炉装料机设计2、设计要求（1）装料机用于向加热炉内送料，由电动机驱动，室内工作，通过传动装置使装料机推杆作往复移动，将物料送入加热炉内。

（2）生产批量为5台。

（3）动力源为三相交流电380/220V，电机单向转动，载荷较平稳。

（4）使用期限为10年，大修期为3年，双班制工作。

（5）生产厂具有加工7、8级精度齿轮、蜗轮的能力。

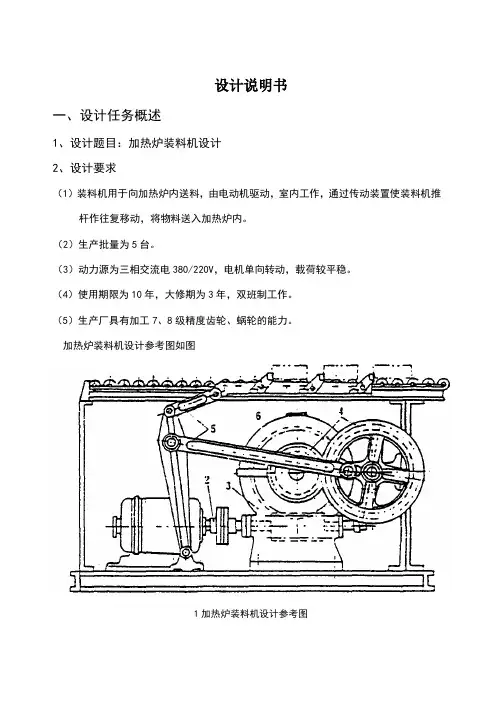

加热炉装料机设计参考图如图1加热炉装料机设计参考图1—电动机 2—联轴器 3—蜗杆副 4—齿轮5—连杆 6—装料推板3、原始技术数据推杆行程200mm,所需电机功率 ,推杆工作周期。
