全站仪维修

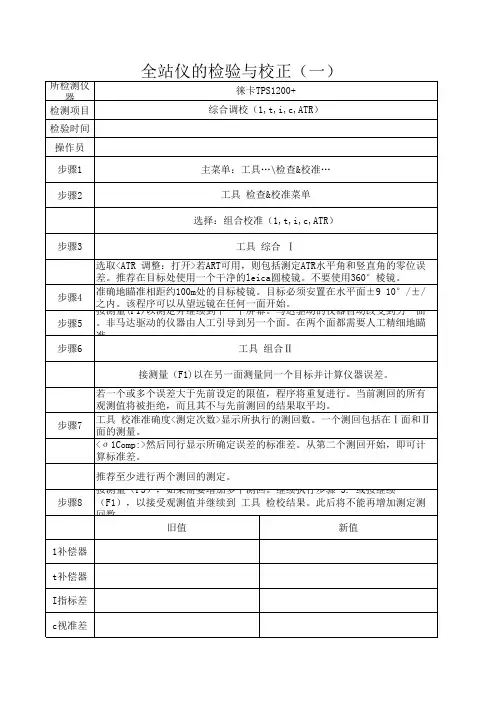

全站仪的检验与校正
步骤4
步骤5
步骤6
<σa T-axis:>显示所测定的横轴倾斜误差的标准差。从第二个测回开始，即 可计算标准差。
推荐至少进行两个测回的测定。 按测量（F5），如果需要增加多个测回。继续执行步骤 3. 或按继续 （F1），以接受观测值并继续到 工具 横轴倾斜误差校准结果。此后将不能 再增加测定测回数。 旧值 新值
步骤3
拧紧脚架腿上的六角固定螺丝。
检查情况
校正情况
全站仪的检验与校正（六）
所检测仪器 检测项目 检验时间 操作员 步骤1 步骤2 步骤3 步骤4 步骤5 将仪器安全地放入到基座中并放置到脚架上。 利用电子气泡，调整基座脚螺旋整平仪器。SHIFT F12 进入状态 对中&激光 对中器。 按换页（F6）以进入 激光对中器 页面。打开激光对中器。激光对中器的检 查应在一个光亮、平坦的水平面（如一张纸上）进行。 在地面上作出红点中心标记。 慢慢转动仪器360°，仔细观察红色激光点的位移。 激光点中心移动所形成的圆周的最大直径，在激光对中器高1.5m时不应超过 3mm。 若激光中心移动的中心有明显的圆周运动或距第一次标记点超过3mm，则需要 进行校正。请和与您最近的Leica Geosystems授权服务站联系。激光点的直 径和大小与投射表面的亮度和表面材料有关。当激光对中器高为1.5m时，光 斑直径约为2.5m 徕卡TPS1200+ 仪器激光对中器
检查情况
校正情况
全站仪的检验与校正（四）
所检测仪器 检测项目 检验时间 操作员 步骤1 悬挂铅垂线 徕卡TPS1200+ 调整棱镜杆上的圆水准器
步骤2
使用两脚对中杆支架，使棱镜杆与铅垂线平行。
步骤3
检查棱镜杆上圆水准器泡的位置。
全站仪在测量中的常见问题及解决方法
全站仪在测量中的常见问题及解决方法全站仪是一种高精度的测量仪器，在土木工程、建筑工程等领域中被广泛应用。
然而，在实际的测量过程中，常常会出现一些问题，影响测量的准确性和效率。
本文将探讨全站仪在测量中的常见问题，并提供相应的解决方法。
一、误差校正问题全站仪是通过激光或电磁波进行测量，因此在测量中会存在一定的误差。
常见的误差有仪器本身的误差、环境因素引起的误差以及操作人员造成的误差。
解决方法：1. 仪器校准：在使用全站仪前，需要进行仪器的准确校准。
校准包括水平、垂直、角度等方面的校准。
可以通过参考标尺、挂线、圆心定位等方法进行校准，确保测量的准确性。
2. 环境调整：在测量过程中，要注意环境因素的影响。
如大风、强光、高温等都可能对测量结果产生影响。
可以采用遮光罩、避风屏等措施来调整环境，保证测量的稳定性。
3. 操作规范：操作人员在使用全站仪时，必须遵守操作规范。
例如，避免手抖、稳定全站仪的姿势、减少触碰仪器的干扰等。
这都可以减少人为误差的发生。
二、数据处理问题在测量完成后，需要对采集的数据进行处理和分析。
数据处理过程中可能会出现数据异常、计算错误等问题，影响结果的准确性。
解决方法：1. 数据筛选：在进行数据处理前，要对采集的数据进行筛选。
排除异常数据，如测量时仪器发生故障、采集过程中人为误操作等导致的异常数据。
2. 计算校对：在进行数据计算时，要仔细核对计算公式和参数的准确性。
避免计算错误，确保结果的正确性。
3. 多次测量取平均值：为了提高数据的准确性，可以进行多次测量并取平均值。
多次测量可以降低误差的影响，提高结果的可信度。
三、设备维护问题全站仪是一种高精度的测量设备，需要进行定期的维护和保养。
如果设备长期不维护，可能会导致仪器故障、精度下降等问题。
解决方法：1. 定期维护：要定期对全站仪进行维护和保养，包括仪器的清洁、校准以及检查仪器的各项功能是否正常。
可以参考仪器的使用手册进行维护，也可以委托专业的维修人员进行维护。
