(完整版)HDPE双壁波纹管施工方案

(完整版)HDPE双壁波纹管施工方案

目录一、材料要求 (1)1、一般要求 (1)2、管材质量 (1)3、装卸、运输和堆放 (1)二、HDPE双壁波纹管施工原则 (1)三、施工工艺 (2)1、导线点、水准点加密控制及定位测量放线施工 (3)2、沟槽开挖及基础处理 (3)3、管道基础 (4)4、管道安装 (4)5、井室砌筑 (5)6、闭水(水压)试验 (6)7、沟槽回填 (7)四、管道工程竣工验收 (7)一、材料要求1、一般要求1.1 管材、橡胶圈等材料规格应符合设计要求,具有质量检验部门的产品合格证和产品性能说明书,并应表明产品规格和生产日期;本工程采用HDPE双壁波纹管材,管径为DN 600㎜,环刚度等级为S1≥4 KN/㎡。

1.2 承插式接口密封橡胶圈采用氯丁橡胶制成,邵氏硬度为45-55 MPa,由管道生产厂按规格配套供应。

2、管材质量2.1 管材要求外观一致,内壁光滑,管身不得有裂缝,管口不得有破损、裂口、变形等缺陷。

2.2 管材端面应平整,与管中心轴线垂直,轴向不得有明显的弯曲出现,管材插口外径、承口内径的尺寸及圆度必须符合产品标准的规定。

2.3 管材耐压强度及刚度应满足设计要求。

2.4 管道接口用橡胶圈性能、尺寸应符合设计要求,橡胶圈外观应光滑平整,不得有气孔、裂缝、卷皱、破损、重皮和接缝现象。

3、装卸、运输和堆放3.1 管材、管件在装卸、运输和堆放时应避免撞击,严禁抛摔。

3.2 管材成批运输时,承口、插口应分层交错排列,并应捆扎稳固。

3.3 短距离搬运,不得在坚硬不平地面和碎石面层上拖动或滚动。

3.4 管材堆放场地应地面平整,堆放高度不得超过2 m,直管部分应有木垫块,垫块宽度应不小于200㎜,间距不大于1500㎜;堆放时管材承口与插口应间隔整齐排列,并应捆扎稳妥。

3.5 管材堆放中应避免日光曝晒,并保持管间通风。

3.6 橡胶圈应储存在通风良好的库房内,堆放整齐不得受到扭曲损伤。

二、HDPE双壁波纹管施工原则HDPE双壁波纹管管道在管底标高和管基质量检查合格后,所用管材、管道配件及其材料经抽样检查(按根或件数的10%)合格后,方进行铺设,并按以下的原则进行实施:1、管道基础、开挖、回填、管道与检查井的接驳等均按《给水排水管道施工及验收规范》进行施工。

HDPE双壁波纹管安装方法

HDPE双壁波纹管安装方法

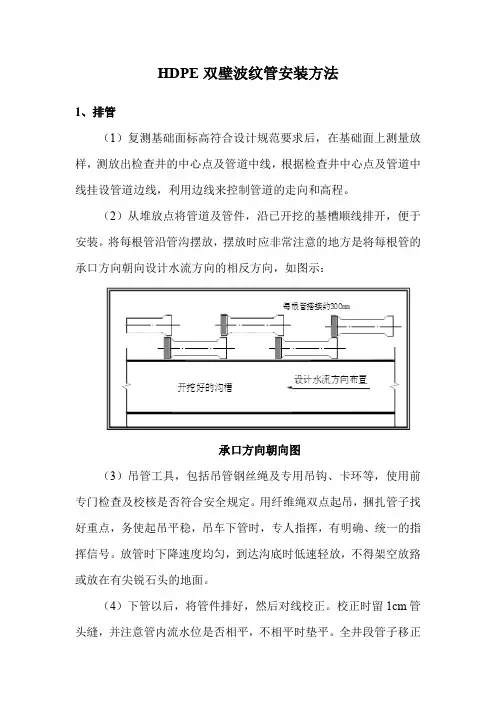

HDPE双壁波纹管安装方法1、排管(1)复测基础面标高符合设计规范要求后,在基础面上测量放样,测放出检查井的中心点及管道中线,根据检查井中心点及管道中线挂设管道边线,利用边线来控制管道的走向和高程。

(2)从堆放点将管道及管件,沿已开挖的基槽顺线排开,便于安装。

将每根管沿管沟摆放,摆放时应非常注意的地方是将每根管的承口方向朝向设计水流方向的相反方向,如图示:承口方向朝向图(3)吊管工具,包括吊管钢丝绳及专用吊钩、卡环等,使用前专门检查及校核是否符合安全规定。

用纤维绳双点起吊,捆扎管子找好重点,务使起吊平稳,吊车下管时,专人指挥,有明确、统一的指挥信号。

放管时下降速度均匀,到达沟底时低速轻放,不得架空放臵或放在有尖锐石头的地面。

(4)下管以后,将管件排好,然后对线校正。

校正时留1cm管头缝,并注意管内流水位是否相平,不相平时垫平。

全井段管子移正垫平后,在管底两旁用石子楔稳不使移动。

2、稳管稳管措施为防止接口合拢时已排设管道轴线位臵移动,采用砂包压在已铺管的顶部和侧部,管道接口后,检查管道的轴线和标高,如有偏差,及时进行调整。

3、防浮漂措施雨季施工,采取防浮飘措施:先用土回填到管顶一倍管以上的高度。

管安装完毕尚未回土时,一旦遭水泡,进行管中心线和管底高程复测和外观检查,如发现位移、漂浮、拔口现象,返工处理。

管道安装连接完成、流水高程复核无误后,进入下一道工序。

4、管道的连接(1)管道采用橡胶圈接口。

连接时按逆水流方向连接,连接前在基础上对应承插口的位臵要挖一个凹槽,承插安装后,用砂子填实。

如下图所示:管道的连接图(2)将连接管道的插口对准承口,保持插入管道的平直,用手动葫芦将管一次插入至标线,插入后用塞尺顺承口间隙插入,接口合拢时,管材两侧的手板葫芦同步拉动,使橡胶圈正确就位,不扭曲、不脱落。

(3)管道与检查井的接口处理管件与检查井的衔接,采用中介做法:先用毛刷或棉纱将管壁的外表面清理干净,然后均匀地涂一层聚氯乙烯粘接剂,紧接在上面甩撇一层干燥的粗砂,固化10~20min,即形成表面粗燥的中介层。

HDPE双壁波纹管施工与连接方法

HDPE双壁波纹管施工与连接方法

HDPE双壁波纹管施工与连接方法HDPE双壁波纹管是由高密度聚乙烯(HDPE)制成的管材,具有优异的耐化学腐蚀性能、电绝缘性能和耐磨损性能等特点。

它广泛应用于排水、污水处理、输油、供水等领域。

在HDPE双壁波纹管的施工与连接方面,有以下几种常用的方法:一、开挖与安装1.开挖:根据设计要求和实际情况,开挖管沟,保持边坡的稳定,管沟底部要平整,以确保管道的安装质量。

2.敷设:将HDPE双壁波纹管放入管沟中,要注意管道的方向和坡度。

对于水平敷设,管道两端应有足够的伸缩空间。

对于倾斜敷设,要确保管道在整个安装过程中保持坡度。

3.固定:在管道的两侧设置符合规范要求的支撑物,以确保管道的稳定性。

二、连接方法1.热熔连接:HDPE双壁波纹管的热熔连接是最常用的连接方法。

具体操作步骤如下:a.在连接的两端分别使用HDPE电热熔机进行加热,使管道末端熔融。

b.加热后立即将两个管道连接在一起,并进行调整,使其对齐。

c.固定连接处,保持约定的连接时间,使连接处得以固化。

2.管件连接:在需要变化方向或连接其他管道时,可以使用管件连接。

常用的管件连接有弯头、三通、四通等。

管件连接通常有以下方法:a.热熔连接:使用HDPE电热熔机将管件和管道进行热熔连接。

b.电焊接:将管件和管道末端进行电焊接,将其固定在一起。

3.法兰连接:当需要连接其他类型的管道时,可以使用法兰连接。

具体操作步骤如下:a.在管道末端加工法兰口,使其与法兰连接。

b.使用螺栓将法兰连接起来,并通过垫片提供密封效果。

三、施工注意事项1.管道敷设:在敷设过程中要保持管道的坡度,以确保流体在管道中流动。

2.管道保护:在管道敷设完成后,要对管道进行保护,避免机械损伤或其他影响管道正常使用的因素。

3.连接质量检测:连接完成后需进行质量检测,检查连接点是否牢固、密封性能是否良好。

4.施工标准:施工过程中需按照相关标准及规范进行操作,确保施工质量。

总结:HDPE双壁波纹管的施工与连接方法主要包括开挖与安装、热熔连接、管件连接和法兰连接。

HDPE双壁波纹管施工方案三篇

HDPE双壁波纹管施工方案三篇

HDPE双壁波纹管施工方案三篇篇一:HDPE双壁波纹管施工方案施工工艺:测量放线→机械开槽→槽底平整夯实→砂砾垫层→砂基→管道安装→井室砌筑、抹面→胸腔填土→闭水试验→回填土夯实导线点、水准点加密控制及定位测量放线施工方案:进场后对建设单位交接的水准点和导线点进行复测,闭合差符合设计要求后,进行导线点、水准点的加密,每60米范围内有一个水准点,加密点必须进行闭合平差,水准点的闭合差为20√L,确保加密点的准确,以满足排水管高程、线型控制的精度。

由于管道中线桩在施工中要被挖掉,因此在不受施工干扰、施测方便、易于保护的地方测设施工控制桩,测设中线方向控制桩,采用延长线或导线法,测设附属构筑物位置控制桩,采用交会法或平行线法。

沟槽开挖及基础处理:熟悉图纸,根据设计给定的水准点及坐标控制点进行测量、定位、放线,引临时水准点及控制桩,经监理工程师复核认证批准后方可进行沟槽开挖。

工程采用挖掘机进行开挖,沟槽开挖要严格控制挖深及管道中心线,机械开挖留20cm的余量,由人工清槽至设计槽底高程位置,并将里程桩引至槽底。

严格控制沟槽开挖放坡系数,按设计的放坡系数挖够宽度,开挖时应注意沟槽土质情况,必要时应请驻地监理和甲方及设计代表现场确定放坡系数,以防槽边塌方。

沟槽开挖的土方直接装车外运,外运地点由业主指定。

当沟槽开挖遇有地下水时,设置排水沟、集水坑,及时做好沟槽内地下水的排水降水工作,并采取先铺卵石或碎石层(厚度不小于100mm)的地基加固措施;当无地下水时,基础下素土夯实,压实系数大于0.95;当遇有淤泥、杂填土等软弱地基时,按管道处理要求采用级配戈壁土进行换填处理;换填厚度为30cm。

在沟槽开挖百米左右,土方外运人工清槽后,并经监理工程师检验合格,方可在沟槽内进行下道工序的施工。

管道基础:工程中管道基础采用20cm砂砾垫层基础,135°砂基础。

管道基础采用粗砂;砂基基础施工时,槽底不得有积水、软泥;砂基厚度不得小于设计规定。

hdpe双壁波纹管施工方案

hdpe双壁波纹管施工方案

HDPE双壁波纹管施工方案1. 简介HDPE双壁波纹管是一种高密度聚乙烯制成的管道产品,具有高强度、耐腐蚀性好等优点,广泛用于市政工程、给排水、电信、燃气等领域的管道施工。

本文将介绍HDPE双壁波纹管的施工方案,包括预处理工作、管材安装、接口处理和验收等内容。

2. 预处理工作在施工前,需要进行一系列的预处理工作,以确保施工质量和安全。

预处理工作包括以下几个步骤:2.1 地面准备在施工区域内清除杂物、石块和其他障碍物,确保地面平整。

如有必要,进行挖掘和填土工作,确保管道埋设深度符合设计要求。

2.2 物料检查检查HDPE双壁波纹管的质量和规格,包括管道的直径、壁厚和长度等,确保满足设计要求。

对于每批次的管道,应进行必要的检验,并记录相关数据。

2.3 工具准备准备必要的施工工具和设备,包括挖掘机、砂浆搅拌机、管道切割器、热熔机、焊接机等。

3. 管材安装HDPE双壁波纹管的安装需要按照一定的流程和要求进行,以确保施工质量。

3.1 挖槽开沟根据设计要求和现场情况,进行挖槽开沟工作。

挖槽的宽度和深度应符合设计要求,确保管道的安装空间和埋设深度。

3.2 管材切割根据现场实际情况和设计要求,使用管道切割器对管材进行切割。

切割后的管材应平整,并确保切割面光滑。

3.3 管道对接将切割好的管材进行对接,进行干接或热熔接头等方式连接,确保连接处平整、密封可靠。

热熔接头需要使用热熔机进行加热,并按照规定的热熔时间和压力进行操作。

3.4 安装支架根据设计要求,在管道安装过程中,使用适当的支架进行支撑和固定,以确保管道的稳定性和安全性。

3.5 弯曲处理在需要弯曲的地方,使用专用弯曲机对管材进行弯曲处理。

弯曲半径应符合设计要求,并确保弯曲处不产生皱折和破损。

4. 接口处理在管道安装完成后,需要对接口进行处理,保证管道的整体质量和密封性。

4.1 管道清洗在管道安装结束后,进行管道清洗工作。

使用清洗设备对管道进行冲洗,去除污物和杂质,确保管道内部的干净。

完整版HDPE双壁波纹管施工方案

完整版HDPE双壁波纹管施工方案

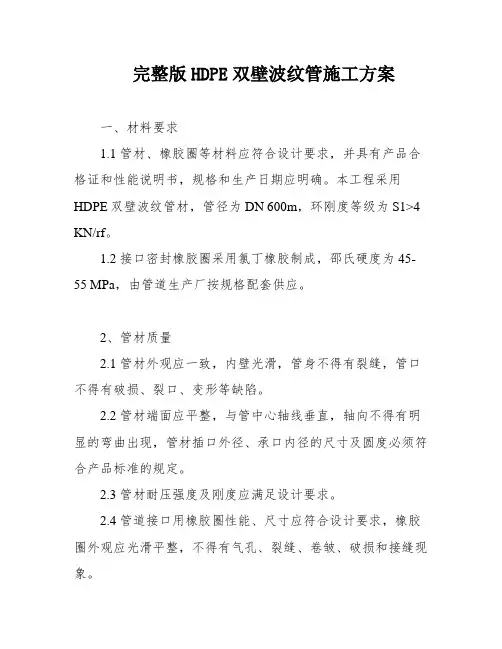

完整版HDPE双壁波纹管施工方案一、材料要求1.1 管材、橡胶圈等材料应符合设计要求,并具有产品合格证和性能说明书,规格和生产日期应明确。

本工程采用HDPE双壁波纹管材,管径为DN 600m,环刚度等级为S1>4 KN/rf。

1.2 接口密封橡胶圈采用氯丁橡胶制成,邵氏硬度为45-55 MPa,由管道生产厂按规格配套供应。

2、管材质量2.1 管材外观应一致,内壁光滑,管身不得有裂缝,管口不得有破损、裂口、变形等缺陷。

2.2 管材端面应平整,与管中心轴线垂直,轴向不得有明显的弯曲出现,管材插口外径、承口内径的尺寸及圆度必须符合产品标准的规定。

2.3 管材耐压强度及刚度应满足设计要求。

2.4 管道接口用橡胶圈性能、尺寸应符合设计要求,橡胶圈外观应光滑平整,不得有气孔、裂缝、卷皱、破损和接缝现象。

3、装卸、运输和堆放3.1 管材、管件在装卸、运输和堆放时应避免撞击,严禁抛摔。

3.2 管材成批运输时,承口、插口应分层交错排列,并应捆扎稳固。

3.3 短距离搬运,不得在坚硬不平地面和碎石面层上拖动或滚动。

3.4 管材堆放场地应地面平整,堆放高度不得超过2 m,直管部分应有木垫块,垫块宽度应不小于200 mm,间距不大于1500 mm;堆放时管材承口与插口应间隔整齐排列,并应捆扎稳妥。

3.5 管材堆放中应避免日光曝晒,并保持管间通风。

3.6 橡胶圈应储存在通风良好的库房内,堆放整齐不得受到扭曲损伤。

二、HDPE双壁波纹管施工原则HDPE双壁波纹管管道在管底标高和管基质量检查合格后,所用管材、管道配件及其材料经抽样检查合格后,按照以下原则进行实施:1.管道基础、开挖、回填、管道与检查井的接驳等均按照《给水排水管道施工及验收规范》进行施工。

三、施工工艺1.导线点、水准点加密控制及定位测量放线施工。

2.沟槽开挖及基础处理。

3.管道基础施工。

4.管道安装。

5.井室砌筑。

6.闭水(水压)试验。

7.沟槽回填。

四、管道工程竣工验收竣工验收按照《给水排水工程竣工验收规范》进行。

双壁波纹管施工方案三篇

双壁波纹管施工方案三篇

双壁波纹管施工方案三篇篇一:HDPE双壁波纹管施工规范一般规定*管道应敷设在原状土地基或经开槽后处理回填密实的地层上,管道在车行道下管顶覆土厚度不小于0.7m。

*管道应直线敷设,需利用柔性接口折线敷设时,管道每个承接口处相对转角一般情况下不得大于1.5°。

*排水管道工程可同槽施工,但应符合一般排水管同槽敷设设计、施工的有关规定。

*管道穿越铁路、高等级道路路堤及有障碍的构筑物时,应设置钢筋混凝土、钢、铸铁等材料制作的保护套管.套管内径应大于波纹管外径200mm以上,管道与套管之间的端部处空间用填料填塞。

*管道基础的埋深低于建(构)筑物基础底面时,管道不得敷设在建(构)筑物基础下地基扩散角受压区以内。

*地下水位高于开挖沟槽槽底高程的地区,施工时应采取降底地下水位的措施,防止沟槽失稳。

地下水位应降至槽底最低点以下0.3m~0.5m方可进行管道安装。

回填的全部过程中,不得停止降低地下水。

沟槽*沟槽槽底净宽度,宜按管外径加0.6m~10m确定,以便于人工在槽底作业为宜。

*开挖沟槽,应严格控制基底高度,不得扰动基面。

基底设计标高以上0.2m~0.3m的原状土应予保留,禁止扰动。

铺管前用人工清理至设计标高,不得挖至设计标高以下。

如果局部超挖或发生扰动,不得回填泥土,可换填10mm~15mm 天然级配的砂石料或中、粗砂并整平夯实。

*雨季施工,应尽可能缩短开槽长度,做到成槽快,回填快,并做好防泡槽的措施。

一旦发生泡槽,应将水排除,把受泡的软化土层清除,换填砂石料或中粗砂,做好基础处理。

*人工开槽时,宜将槽上部混杂土,槽下部良质土分开堆放.以便回填用。

堆土不得影响管沟的稳定性。

*槽底埋有不易清除的块石、碎石、砖块等物质时,应铲除至设计标高以上0.2m,然后铺垫天然及配砂石料,面层铺上沙土整平夯实。

*槽底不得受浸泡或受冻。

基础*管道基础设计.采用垫层基础。

对一般的土质地段,基底只需铺一层砂垫层,其厚度为0.1m,对软土地基,槽底又处在地下水位以下时,宜铺垫一层砂砾或碎石,其厚度不小于0.15m,碎石粒为5mm~40mm,上面再砂垫层(中、粗砂)厚度不小于0.05m.垫层总厚度不小于0.2m。

hdpe双壁波纹管施工工法_secret

hdpe双壁波纹管施工工法_secret

密度聚乙烯双壁波纹管安装与敷设1管道的进场堆放及运输1.01管道装卸(1) HDPE管主要采用机械装卸,装卸时应采用柔韧性好的皮带、吊带或吊绳进行安装,不得采用钢丝绳和链条来装卸或运输管道。

(2)管道装卸时采用两个支撑吊点,其两支撑吊点位置宜放在管长的四分点一处,以保持管道稳定。

(3)在管道装卸过程中应防止管道撞击或摔跌,尤其应注意对管端保护,如有擦伤应及时与供应方联系,以便妥善处理。

1.02、管道运输:短距离搬运,不应在坚硬不平地面或石子地面上滚动,以防损伤管道。

3、管道进场检验3.01 管道运到现场,可采用目测法,对管道是否有损伤进行检验,并做好记录与验收手续,同时按要求见证取样送检。

3.02 如发现管道有损伤,应将该管道与其它管道分开,立即通知管道供应方进行检查,分析原因并作出鉴定以便及时妥善处理。

4、管道存放4.01 当管道直接放在地上时,要求地面平整,不能有石块和容易引起管道损坏的尖利物体,要有防止管道滚动的措施。

4.02 管道堆放时,管道两侧用木楔或木板挡住。

堆放时注意底层管道的承重能力,变形不得大于5%。

4.03 HDPE管最高使用温度为45℃,夏季高温季节,应避免日光曝晒,并保持管间的空气流通,以防温度升高。

4.05 管道存放过程中,应严格做好防火措施,严禁在管道附近有长期明火。

5、管道基础不良地段基础处理及垫层施工5.01管道施工前应先按设计要求进行软基处理,如管道地基土为淤泥则要求换土处理,地基土承载力应不低于100KPa。

5.02管道基础软基处理采用打搅拌桩、抛填块石和换填碎石砂基础。

抛填块石基础处理施工。

四HDPE双壁波纹管管道安装施工工艺1管材选用1.01本工程的污水管道采用明挖施工,管材选用HDPE双壁波纹管,环刚度≥4000N/m2。

1.02HDPE管安装前应进行管材外观质量的检查,要求如下:管材的颜色应一致、无色泽不均及分解变色现象;管材的内外壁应光滑、平整、无汽泡、无裂口、无明显痕迹和凹陷;管材端面应平整,并垂直于轴线;管材不得有异向弯曲,直线度公差应小于3‰;管材应完整无损、浇口、溢边应修平整,内外表面光滑、无明显裂纹。

HDPE双壁波纹管安装施工方案

HDPE双壁波纹管安装施工方案

HDPE双壁波纹管施工方案施工工艺:测量放线—机械开槽—槽底平整夯实—砂砾垫层—砂基—管道安装—井室砌筑、抹面-胸腔填土一庇水试验一回填土夯实导线点、水准点加迷曝制及定位测量放线施工方案:熟悉设计图纸、资料,弄清主管和支管的管线布置、走向及工艺流程和施工安装要求。

熟悉现场情况,了解设计管线沿途已有的平面及高程控制点分布情况。

根据管道平面和已有控制点,并拮和实际地形,做好实测数据整理,绘制实测草图。

进场后对贱设单位交接的水准点和导线点进行复扳,庇和差符和设计要求后,进行导线点、水准点的加密,每60米范围内有一个水准点,加密点必须进行庇和平差水准点的庇和差为20V L,确保加密点的准确,以满足排水管高程、线型控制的精度。

由于管道中踢桩在施工中要被挖掉,因此在不受施工干扰、施测方便、易于保护的地方测设施工控制桩,测设中踢方向控制桩,采用延长线或导线法,测设附属构筑物位置控制桩,采用交会法或平行踢法。

施工过程中的测量主要是槽底高程的确定,机械开挖后,采用跟机测量,随挖随测,杜绝超挖现象,确保槽底高程符和设计要求,管道安装后,进行复扳,发现问题及时处理,使管底高程控制在允许偏差范围内。

每天测量工作开始前,都要进行锑邻水准复核测量。

管道中心由中踢控制桩来确定,通过控制桩在管道基础上打出边线,确定管道的铺设位置。

井室高程根据设计要求进行控制,管道铺设完毕后,要进行管顶及构筑物的竣工复核测量。

塑料沟槽开挖及基础处理:熟悉图纸,根据设计给定的水准点及坐标控制点进行测量、定位、放线,引临时水准点及控制桩,经监理工程师复核认证批准后方可进行沟槽开挖。

工程采用挖掘机进行开挖,沟槽开挖要严格控制挖深及管道中朽,机械开挖留20cm的余量,由人工清槽至设计槽底高程位置,并将里程桩引至槽底。

严格控制沟槽开挖放坡系数,按设计的放坡系数挖够宽度,开挖时应注意沟槽土质情况,必要时应请驻地监理和甲方及设计代表现场确定放坡系数,以防槽边塌方。

HDPE高密度聚乙烯双壁波纹管安装施工方案

HDPE高密度聚乙烯双壁波纹管安装施工方案

HDPE高密度聚乙烯双壁波纹管安装施工方案HDPE高密度聚乙烯双壁波纹管是一种用于排水、输水、排污等工程中的常用管材。

其优点在于具有良好的机械性能、耐化学腐蚀性能和耐高温性能,同时具有较高的耐磨性和不易结垢的特点。

在施工安装过程中,为了确保管道系统的质量和长期稳定运行,需要按照严格的操作规范进行布置和安装。

以下是HDPE高密度聚乙烯双壁波纹管的安装施工方案,详细介绍了施工前的准备工作、施工过程和质量验收流程。

1.施工前的准备工作1.1安全措施:施工前需制定详细的安全操作规程,确保施工人员遵守安全操作规范。

施工过程中应穿戴好安全防护用具,注意安全警示标志,防止发生事故。

1.2施工图纸查看:施工前需仔细查看设计图纸和工程说明,了解管道布置和连接要求,确保施工按照设计要求进行。

1.3材料准备:准备好所需的HDPE双壁波纹管、连接件、管道支架等材料,并对材料进行检查,确保质量合格。

1.4工具准备:准备好所需的施工工具和设备,如切割机、焊接机、水平仪等,确保施工顺利进行。

2.施工过程2.1管道布置:根据设计要求调整管道的布置位置,保证管道的走向及坡度符合要求。

在布置过程中,需注意避让地下管线和其他障碍物,确保管道的通畅和连接。

2.2切割管道:根据实际需要,使用切割机对HDPE双壁波纹管进行切割,确保切口平整,切割的管道长度符合设计要求。

2.3焊接连接:使用焊接机对切割好的管道进行热熔焊接连接,焊接时应注意保持管道两端的平行度和垂直度,确保焊接质量良好。

2.4安装支架:在管道布置完毕后,根据需要安装支架和固定件,确保管道的稳固和安全。

2.5连接管件:根据设计要求,安装连接件和法兰,确保管道的连接牢固和密封。

2.6填土和测试:在管道安装完成后,进行填土作业并进行管道测试,检查管道的密封性和耐压性能,确保管道质量合格。

3.质量验收流程3.1管道检查:对已安装的管道进行外观检查和尺寸检测,确保管道的表面光滑、无明显缺陷,尺寸符合设计要求。

HDPE双壁波纹管施工方案

HDPE双壁波纹管施工方案

HDPE双壁波纹管施工方案一、施工前准备1.施工前要对工程现场进行勘测,并根据勘测结果进行设计和方案制定。

2.要准备好所需的施工设备和工具,包括挖掘机、起重机、焊接机等。

3.管道材料要进行验收,确保材料符合施工要求。

二、施工工序1.开挖沟槽:根据设计要求进行沟槽开挖,确保沟槽的宽度和深度符合施工要求。

2.铺设底垫层:在沟槽底部先铺设一层砂石垫层,保证管道的稳定性和排水性能。

3.安装法兰:根据设计要求,在管道的两端安装法兰,用于连接其他管道或设备。

4.进行管道连接:将管道逐段铺设在沟槽内,通过焊接将各段管道连接起来,确保连接牢固。

5.进行管道保护层施工:在管道周围填充稳定性好的填土,并进行夯实,以保护管道不受外力损坏。

6.进行土方回填:在管道保护层完成后,进行沟槽的土方回填,确保沟槽恢复原貌。

三、施工注意事项1.施工过程中要注意施工环境的清洁和安全,防止垃圾和杂物进入沟槽内。

2.在开挖沟槽时要避免损坏其他地下设施,如电缆、水管等。

3.在进行管道连接时要注意管道的对齐和角度的控制,确保连接牢固。

4.在进行填土和夯实时要做好分层夯实,以避免管道变形和沉降。

5.在施工过程中遇到问题要及时解决,不能出现问题后再进行修补。

四、施工质量控制1.进行管道连接时要进行焊缝检测,确保焊缝质量符合要求。

2.沟槽底垫层和管道保护层要进行压实度检测,以确保填充土的密实性。

3.完成管道施工后要进行通水或通气试验,检测管道的泄漏情况。

4.管道施工完成后要进行验收,确保施工质量符合设计要求。

以上是HDPE双壁波纹管施工方案的基本内容,通过合理的施工流程和质量控制,可以保证管道的安全性和施工质量。

在施工过程中要严格按照设计要求和施工规范进行操作,确保施工效果符合要求。

同时,也要注意施工过程中的安全和环境保护,避免对周围环境和其他设施造成损害。

HDPE双壁波纹管紧管器安装施工工法(2)

HDPE双壁波纹管紧管器安装施工工法(2)

HDPE双壁波纹管紧管器安装施工工法HDPE双壁波纹管紧管器安装施工工法一、前言HDPE双壁波纹管广泛应用于给水、排水和通风工程中,由于其具有耐腐蚀、抗压强度高、寿命长等优点,成为了工程施工中常用的管道材料之一。

而为了保证施工后管道的密封性和稳定性,安装施工工法是至关重要的环节。

本文将详细介绍HDPE双壁波纹管紧管器的安装施工工法,包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点HDPE双壁波纹管紧管器安装施工工法具有以下特点:1、紧固可靠:采用紧管器固定,保证管道连接处的牢固性和密封性。

2、施工快捷:相比传统的焊接工法,紧管器安装施工工法更加简便、快速。

3、适应性好:适用于各种规格的HDPE双壁波纹管,减少了采购成本和库存压力。

4、可重复使用:紧管器可多次拆卸和装配,具有较高的使用寿命。

三、适应范围HDPE双壁波纹管紧管器安装施工工法适用于以下范围:1、给水、排水工程:适用于城市给水管道、农村供水管网以及排水工程中的管线安装。

2、通风工程:适用于通风管道的连接和固定。

3、化工、石化等工业领域:适用于各类化工管道的安装。

四、工艺原理HDPE双壁波纹管紧管器安装施工工法的原理是通过紧管器的固定作用,使得管道连接处紧密并具有一定的刚性。

施工工法与实际工程之间的联系主要表现在以下几个方面:1、管道选型:根据实际工程的要求,选择合适的HDPE 双壁波纹管,包括规格、尺寸等。

2、紧管器选型:根据管道的规格和需求,选择合适的紧管器,确保紧固的牢固性和稳定性。

3、施工方案设计:根据实际工程情况,制定施工方案,包括施工顺序、工艺流程等。

4、技术措施:采取适当的技术措施,如加固支撑、保护管道等,以确保施工过程中的安全和质量。

五、施工工艺HDPE双壁波纹管紧管器安装施工工法包括以下阶段:1、准备工作:包括材料准备、机具设备调试、施工区域清理等。

HDPE双壁波纹管施工方案三篇.doc

HDPE双壁波纹管施工方案三篇.doc

HDPE双壁波纹管施工方案三篇第1条高密度聚乙烯双壁波纹管施工方案施工技术测量放线→机械开槽→槽底找平捣固→碎石垫层→砂基→管道安装→井室砌筑、抹灰→填平→闭水试验→回填捣固导线点、水准点加密控制定位测量放线施工方案开始实施。

施工单位交接水准点和导线点复测后,闭合差满足设计要求后,导线点、水准点加密。

60米范围内有一个水准点。

加密点必须进行闭合调整。

水准点闭合差为XXXX年平均气温16.5℃,XXXX年平均无霜期超过1150毫米一年中的降水主要集中在夏季的68个月中,经常以暴雨的形式出现。

项目区交通便利。

项目中使用的沙子、卵石取自当地。

交通道路相对发达,交织成一个网络。

各种设备和建筑材料可以通过公路直接运输到作业区。

移动电话可用于通话,项目经理和工长配备移动电话,以确保他们能随时接受业主和监理工程师的指示和业务联系。

施工工艺测量放线→机械开槽→槽底找平夯实→碎石垫层→砂基→管道安装→井室砌筑、抹灰→充胸→闭水试验→回填夯实导线点、水准点加密控制和定位测量放线施工方案熟悉设计图纸、数据,明确主管、支管管线布置、走向和工艺流程及施工安装要求。

熟悉现场情况,了解设计管线沿线现有平面和高程控制点的分布情况。

根据管线平面和现有控制点,结合实际地形,做好测量数据工作,绘制测量草图。

进场后,对施工单位移交的水准点和导线点进行复测。

闭合差满足设计要求后,加密导线点、水准点。

60米范围内有一个水准点。

必须对加密点进行闭合调整。

水准点闭合差为20√L,以保证加密点的精度满足排水管高程、线性控制的精度。

由于管道中线桩在施工过程中需要开挖,设施工控制桩应在不受施工干扰的地方测量、方便测量、易于保护,测量中线方向控制桩,采用延长线或导线法,测量辅助结构的位置控制桩,采用交会法或平行线法。

施工过程中的测量主要是确定罐底的标高。

机械开挖后,应采取后续措施,随着开挖的进行,应停止超挖,以确保罐底标高符合设计要求。

管道安装后,应进行复测,发现问题应及时处理,使管道底部标高控制在允许偏差范围内。

HDPE高密度聚乙烯双壁波纹管安装施工方案

HDPE高密度聚乙烯双壁波纹管安装施工方案

HDPE高密度聚乙烯双壁波纹管安装施工方案1.施工准备a)根据工程设计图纸,清除施工区域内的草木、碎石等杂物,并确保地面平整。

b)准备所需的施工设备和工具,包括挖掘机、电动割草机、施工测量仪器、切割工具等。

c)做好施工安全措施,确保工人的人身安全。

2.地面开挖a)根据设计要求,在施工区域内使用挖掘机进行土方开挖工作。

开挖的深度和宽度应符合设计要求。

b)将挖掘出的土方运送到指定地点,并加以整平。

3.预埋管道a)根据设计要求,在开挖的沟槽中进行预埋管道的安装。

确保管道的线路和坡度符合设计要求。

b)使用填充土砂进行管道的支撑,并利用水平仪调整管道的水平度。

c)安装好各个管道接口,并进行密封处理,确保连接处的严密性。

4.管道连接a)根据设计要求,将不同段的HDPE高密度聚乙烯双壁波纹管进行连接。

可以采用热熔连接或者电熔连接的方式,按照相关要求进行操作。

b)在连接之前,对管道的端部进行切割处理,确保切割平整,无毛刺。

c)进行连接时,注意熔接机的熔接温度和压力的控制,确保连接的质量。

5.管道保护a)在管道安装完毕后,进行管道保护工作。

可以采用砂浆回填或者填土回填的方式进行保护。

b)在回填时,适当控制填充土砂的厚度和均匀度,避免管道受到外力影响。

c)在管道的重要部位,如交叉河道、公路等地方,可以采用混凝土板进行保护。

6.进行水压试验a)在管道施工完毕后,进行水压试验,以检测管道的密封性和承载能力。

b)在试验前,对施工现场进行充分检查,确保各项施工工作符合要求。

c)根据相关规范进行试验,确保管道的质量。

7.完工验收a)完成施工后,对工程进行验收。

验收内容包括管道的安装情况、连接质量、保护工作等。

b)进行工程竣工验收,与设计单位、监理单位进行现场确认,并进行相关手续的办理。

以上为HDPE高密度聚乙烯双壁波纹管安装施工的基本方案,具体实施时需要根据施工现场的具体情况和设计要求进行调整。

在施工过程中要严格按照相关规范和标准进行操作,确保管道的质量和安全。

HDPE双壁波纹管安装施工方案

HDPE双壁波纹管安装施工方案

HDPE双壁波纹管施工方案施工工艺:测量放线→机械开槽→槽底平整夯实→砂砾垫层→砂基→管道安装→井室砌筑、抹面→胸腔填土→庇水试验→回填土夯实导线点、水准点加迷曝制及定位测量放线施工方案:熟悉设计图纸、资料,弄清主管和支管的管线布置、走向及工艺流程和施工安装要求。

熟悉现场情况,了解设计管线沿途已有的平面及高程控制点分布情况。

根据管道平面和已有控制点,并拮和实际地形,做好实测数据整理,绘制实测草图。

进场后对贱设单位交接的水准点和导线点进行复扳,庇和差符和设计要求后,进行导线点、水准点的加密,每60米范围内有一个水准点,加密点必须进行庇和平差水准点的庇和差为20√L,确保加密点的准确,以满足排水管高程、线型控制的精度。

由于管道中踢桩在施工中要被挖掉,因此在不受施工干扰、施测方便、易于保护的地方测设施工控制桩,测设中踢方向控制桩,采用延长线或导线法,测设附属构筑物位置控制桩,采用交会法或平行踢法.施工过程中的测量主要是槽底高程的确定,机械开挖后,采用跟机测量,随挖随测,杜绝超挖现象,确保槽底高程符和设计要求,管道安装后,进行复扳,发现问题及时处理,使管底高程控制在允许偏差范围内。

每天测量工作开始前,都要进行锑邻水准复核测量。

管道中心由中踢控制桩来确定,通过控制桩在管道基础上打出边线,确定管道的铺设位置.井室高程根据设计要求进行控制,管道铺设完毕后,要进行管顶及构筑物的竣工复核测量。

塑料沟槽开挖及基础处理:熟悉图纸,根据设计给定的水准点及坐标控制点进行测量、定位、放线,引临时水准点及控制桩,经监理工程师复核认证批准后方可进行沟槽开挖。

工程采用挖掘机进行开挖,沟槽开挖要严格控制挖深及管道中朽,机械开挖留20cm的余量,由人工清槽至设计槽底高程位置,并将里程桩引至槽底。

严格控制沟槽开挖放坡系数,按设计的放坡系数挖够宽度,开挖时应注意沟槽土质情况,必要时应请驻地监理和甲方及设计代表现场确定放坡系数,以防槽边塌方。

Hdpe双壁波纹管施工安装方案两篇.doc

Hdpe双壁波纹管施工安装方案两篇.doc

Hdpe双壁波纹管施工安装方案两篇第1条高密度聚乙烯双壁波纹管施工安装方案一、施工准备1、管道基槽检查验收后,应采取适当的排水措施,防止沟槽原土受到扰动。

如果沟槽部分超挖或被水浸扰动,则应清除剩余的土壤和扰动部分,并用粗、中砂填充设计标高。

铸铁管内腔回填土的密实度不小于90。

施工要求和质量检验标准(1)、基础、井室施工要求应满足图纸设计要求。

(2)、基槽开挖完成后,人工将基槽开挖至基础标高后,方可进行基础施工,基础必须由监理工程师及时检查并签字。

(3)、当管体直接置于天然地基土或处理过的地基土上时,应将管的底部土层或处理过的土层夯实,管体应与弧形管座紧密贴合。

(4)、当管沟基础为岩石、半岩石或砾石时,除图纸规定外,不能将管体直接置于其上,应铺设垫层。

岩石段管道基础的砂基砂垫层厚度为300mm。

(5)、管道基础在回填土段,管道基础密实度要求达到密实度(≥95)后加砂垫层200mm厚。

(6)、地基不良时,根据具体情况处理。

(7)、管道和支架的激发和锚固结构应按图纸进行设置,并在管道敷设后试压前进行施工和安装。

(8)、管道结构,管径尺寸、管道接口、用于安装的工具和设备、条件,预留管道接头安装接口工作坑,待管道安装试验合格,监理部批准后方可施工。

2、埋坡板2.1埋坡板间距,一般10m,管道平面和纵向弯折处及附属结构应根据需要增设一个坡板。

2.2斜板距凹槽底部的高度不得大于3m。

人工挖土时,一层槽坡板一般应在开槽前埋好,多层槽一般应在开挖底层槽前埋好;机械开挖时,应在机械开挖后人工清底前进行埋设。

2.3坡板应埋置牢固,板的顶部不应高于地面(在沟底,不应高于沟表),两端伸出沟边不应小于30cm。

该板的横截面通常为5厘米15厘米。

2.4测量或校准斜坡板时,必须用另一个水准点将其封闭。

图9-2坡板示意图3、钉立板管道中心钉和立板钉在坡板上,立板钉立钉。

管道中心钉在斜板的顶面上。

3.1标高板应钉在坡板上,并保持垂直。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

HDPE双壁波纹管施工方案
施工工艺:测量放线→机械开槽→槽底平整夯实→砂砾垫层→砂基→管道安装→井室砌筑、抹面→胸腔填土→庇水试验→回填土夯实
导线点、水准点加迷曝制及定位测量放线施工方案:
熟悉设计图纸、资料,弄清主管和支管的管线布置、走向及工艺流程和施工安装要求。

熟悉现场情况,了解设计管线沿途已有的平面及高程控制点分布情况。

根据管道平面和已有控制点,并拮和实际地形,做好实测数据整理,绘制实测草图。

进场后对贱设单位交接的水准点和导线点进行复扳,庇和差符和设计要求后,进行导线点、水准点的加密,每60米范围内有一个水准点,加密点必须进行庇和平差水准点的庇和差为20√L,确保加密点的准确,以满足排水管高程、线型控制的精度。

由于管道中踢桩在施工中要被挖掉,因此在不受施工干扰、施测方便、易于保护的地方测设施工控制桩,测设中踢方向控制桩,采用延长线或导线法,测设附属构筑物位置控制桩,采用交会法或平行踢法。

施工过程中的测量主要是槽底高程的确定,机械开挖后,采用跟机测量,随挖随测,杜绝超挖现象,确保槽底高程符和设计要求,管道安装后,进行复扳,发现问题及时处理,使管底高程控制在允许偏差范围内。

每天测量工作开始前,都要进行锑邻水准复核测量。

管道中心由中踢控制桩来确定,通过控制桩在管道基础上打出边线,确定管道的铺设位置。

井室高程根据设计要求进行控制,管道铺设完毕后,要进行管顶及构筑物的竣工复核测量。

塑料
沟槽开挖及基础处理:
熟悉图纸,根据设计给定的水准点及坐标控制点进行测量、定位、放线,引临时水准点及控制桩,经监理工程师复核认证批准后方可进行沟槽开挖。

工程采用挖掘机进行开挖,沟槽开挖要严格控制挖深及管道中朽,机械开挖留
20cm的余量,由人工清槽至设计槽底高程位置,并将里程桩引至槽底。

严格控制沟槽开挖放坡系数,按设计的放坡系数挖够宽度,开挖时应注意沟槽土质情况,必要时应请驻地监理和甲方及设计代表现场确定放坡系数,以防槽边塌方。

沟槽开挖的土方直接装车外运,外运地点由业主指定。

当沟槽开挖遇有地下水时,设置排水沟、集水坑,及时做好沟槽内地下水的排水降水工作,并采取先铺卵石或碎石层(厚度不小于100mm)的地基加固措施;当无地下水时,基础下素土夯实,压实系数大于0.95;当遇有淤泥、杂填土等软弱地基时,按管道处理要求采用极配戈壁土进行换填处理;换填厚度为30cm。

塑料
在沟槽开挖百米左右,土方外运人工清槽后,并经监理工程师检验和格,方可在沟槽内进行搪道工序的施工。

管道基础:
工程中管道基础采用20cm砂砾垫层基础,135°砂基础。

管道基础采用粗砂;砂基基础施工时,槽底不得有积水、软泥;砂基厚度不得小于设计规定。

管道安装:
管道安装由机械配和人工下管,设专人指挥吊车逐节吊装,吊装管道中朽的控制采用边线法。

吊车距沟边至少2m,避免起吊受力时造成沟边坍塌。

管道在安装前,对乖期、直径等进行检查。

管道安装采用人工安装,槽深度不大时可由人工扛管下槽,槽深大于3m或管径大于公称直径DN400时,可用非金属绳索溜管入槽,依次平稳地放在砂砾基础管位上。

严禁用金属绳索勾住两端乖期或将管材自槽边翻抛入槽中。

稳管前,对基础设计高程和中踢位置进行检查,符和设计和规范要求后方可进行稳管,同时需做好管道安装的高程和中踢的测量定线工作。

因管道接口为胶圈接口,故管道在顶进过程中,不得强行顶进,以防损坏乖期,顶进深度符和技术规范要求。

有质量问题的管子严禁下槽,安装后的管内底高程符和规范要求。

管道与检查井连接采用柔性连接。

井室砌筑:
按设计要求砌筑,砌筑后的井壁圆顺,灰浆饱满,爬梯安装牢固,在井室砌筑时安装爬梯,爬梯安装前进行除锈处理,安装时周围孔隙须用1∶2水泥砂浆封实,砂浆未凝固前不得踏动爬梯。

砌筑时,需随时检测检查井直径尺寸,当四周收口时,每层收进不得大于30mm。

井内外壁抹1∶2水泥砂浆分层压实抹光。

检查井内的流槽与井壁同时砌筑。

表面用砂浆分层压实抹光,砌筑后的流槽应与上下游管底部顺接。

砌筑检查井时预留支管应随砌随安,预留管的直径、方向、标高应符和设计要求,管与井壁衔接处应严密,预留支管乖期宜用低标号砂浆砌筑封口抹平。

庇水(水压)试验:
首先经监理工程师检查管道及检查井外观质量,检查验收和格后,沟槽内无积水,进行管道庇水试验。

试验管段按井距分隔。

管道在庇水试验前应提前灌水并浸泡24小时,使接口及管身充分吃水后再进行庇水试验。

允许渗漏量应符和规范《给水排水管道工程施工及验收规范》(GB—97)中的要求。

当试验水头达规定水头时开始记录,观测管道的渗水量,直至观察拮束时,不断地向试验管段内补水,保持试验水头恒定,渗水量不得超过规范要求。

沟槽回填:
排水管道进行庇水试验验收和格后,及时进行沟槽回填。

回填土根据实验室确定的最大干密度和最佳含水量进行分层夯实,直至达到规范要求的压实度指标。

填土上方计划修路者其压实度为95%,填土上方不计划修路者其压实度为90%。

沟槽回填从管顶基础部位开始到管顶以上0.7m范围内采用人工回填。

从管底到管顶以上0.4m范围内的沟槽回填材料,采用碎石屑、粒径小于40mm的砂砾、中砂粗砂或开挖出的良质土。

沟槽底必须回填质地良好、含水量适宜的原土,严禁回填垃圾、烂泥、砂砾石,沟槽内不得回填就地取砂石的筛余料,所有回填土根据不同的土质现别采用分层摊平、夯实、压实等方法达滇梃计规定的密实度要求。

hdpe双壁波纹管井室周围回填压实时应沿井室中心对称进行,且不漏夯,回填压实后与井壁紧贴。

分段回填压实时,相邻段的接茬呈阶梯形。

相关文档
最新文档
