建筑圆柱木实用模板施工方案设计

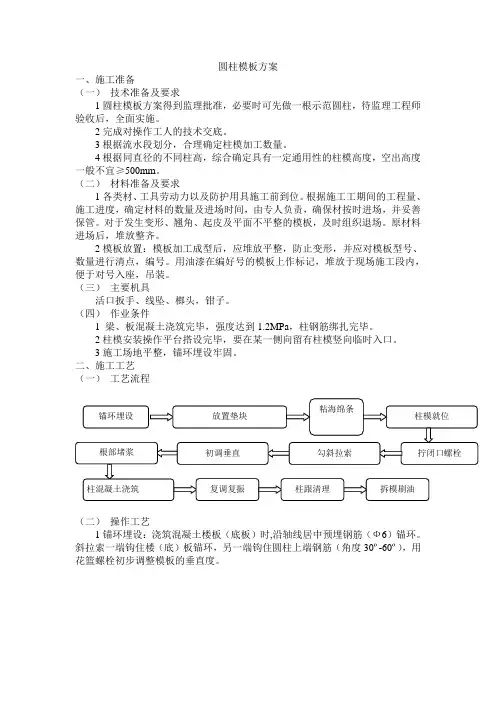

双元制项目工程圆柱木模板施工方案

一、模板安装与支架搭设

3米以上模板要错位安装。

安装圆柱模板时，当柱高超过三米，模板的上下连接处的两块模板需要错开安装，错位安装可以保证圆柱体的垂直性和整体性。如图：

二、固定钢带要求水平捆扎。

由于模板是错开安装，在上下模板水平接口的位置一定要用钢带进行加固，钢带要水平覆盖在接口部位，而且保证接口位置在加固钢带的中间，这样可以增强模板的稳固和施工的效果。

水平扎捆钢带可以保证其受力均匀，柱径1米以下的圆柱模板，均按30公分一道钢制抱箍安装。需要注意的是，钢带安装时最好用钢尺对模板进行测量，在模板的同一高度四周钉上3-4个小钉子。上钢带时把钢带放在钉子上，可以保持钢带的安装水平。（安装技巧：钢带安装时最好用钢尺对模板进行测量，在模板的同一高度四周钉上3-4个小钉子。上钢带时把钢带放在钉子上，即可保持钢带的安装水平）。

安装螺丝时，每一个螺丝拧紧度要保持一致，这样才能保证钢带松紧度的一致性及施工安全（安装提示：最好同一棵柱子用同一个人加固螺丝）。

模板合拢加固后，模板的底部圆平面最好离地面0.5-1cm距离，并用混凝土填缝。如下图：

三、模板上下接口位置加固。

由于圆柱模板是错开安装，在上下模板水平接口的位置一定要用钢带进行加固，钢带要水平覆盖在接口部位，而且保证接口位置在加固钢带的中间，这样可以增强模板的稳固和施工的效果。如上图：（钢带螺丝要错位）

四、对模板进行保护。

钢带安装好以后为了对圆柱模板进行保护，要在模板四周垂直加5*10cm 的木方四个，并在用四个钢管固定木方，上下每层钢管的间距保持100cm最佳，这样不仅可以对木模板进行保护，而且可以缓冲振动棒的压力，使打出来的混凝土效果更好，同时这样保护也有利于对模板进行垂直定位，使模板的受力形成一个整体，达到二次加固的作用。如下图：

五、对模板进行混凝土浇注。

圆柱模板浇灌混凝土小直径的7米高度以内可以一次性浇灌，7米以上高度建议分两次浇灌，大直径的建议3米进行一次浇注，第一次浇灌后30-60分钟即可进行第二次浇灌，浇筑过程一定要认真细致。

六、拆模流程。

拆模时，依次把加固在圆柱模板外面的钢管、木方、钢带去除，此时模板自然脱模张开，如有个别没有自然张开的模板，只需要在凸凹槽接口位置用木条敲击震动一下，模板便可自然脱模（请严禁用工具撬开）。如下图：

拆模前（上图）

拆模后（上图）

七、计算书

圆柱模板计算书

计算依据：1、《建筑施工模板安全技术规范》JGJ162-2008

2、《混凝土结构设计规范》GB50010-2010

3、《建筑结构荷载规范》GB 50009-2012

4、《钢结构设计规范》GB 50017-2003

一、工程属性

二、柱箍布置

计算简图：

立面图

剖面图

三、荷载组合

有效压头高度h＝G4k/γc＝14.93/24＝0.622m

承载能力极限状态设计值

S max＝0.9max[1.2G4k+1.4Q3k， 1.35 G4k+1.4×0.7Q3k]＝0.9max[1.2×14.93+1.4×2，1.35×14.93+1.4×0.7×2]＝19.904kN/m2

S min＝0.9×1.4Q3k＝0.9×1.4×2＝2.52kN/m2

正常使用极限状态设计值

Sˊmax＝G4k＝14.93kN/m2

Sˊmin＝0 kN/m2

四、面板验算

面板截面宽度取单位宽度即b＝1000mm。

W＝bh2/6＝1000×182/6＝54000mm3

I＝bh3/12＝1000×183/12=486000mm4

1、强度验算

验算简图

弯矩图(kN.m)

M max＝0.398kN·m

σ＝M max/W＝0.398×106/54000=7.37N/mm2≤[f]=25N/mm2 满足要求！

2、挠度验算

验算简图

变形图(mm) νmax＝1.599mm≤[ν]=l/250=400/250=1.6mm

满足要求！

3、支座反力计算

承载能力极限状态

剪力图(kN) R1=8.018kN

R2=4.638kN

R3=6.328kN

R4=5.875kN

R5=5.997kN

R6=5.964kN

R7=5.975kN

R8=5.964kN

R9=5.998kN

R10=5.872kN

R11=6.343kN

R12=4.105kN

R13=1.799kN

R14=1.508kN

五、柱箍验算

1、柱箍拉力

T=R max×D/2=8.018×0.9/2=3.608kN

2、柱箍强度

σ＝T/(B×t2)=3608/(600×1.5)=4.009N/mm2≤[σ]=215N/mm2 满足要求！

3、螺栓强度验算

螺栓设计拉力

N t＝nA e f t b＝2×201×170＝68340N＝68.34kN≥T=3.608kN 满足要求！

圆柱模板技术交底

9、每层主轴线和分部轴线放线后，规定负责测量记录人员及时记录平面尺寸测量数据，并要及时记录墙、柱、成品尺寸，目的是通过数据分析梁体和柱子的垂直度误差。并根据数据分析原因，将问题及时反馈到有关生产负责人，及时进行整改和纠正。

10、所有竖向结构的阴、阳角均须加设橡胶海绵条于拼缝中，拼缝要牢固。

11、阴、阳角模必须严格按照模板设计图进行加固处理。

12、为防止梁模板安装出现梁身不平直、梁底不平下挠、梁侧模胀模等质量问题，支模时应将侧模包底模，梁模与柱模连接处，下料尺寸应略为缩短等。

安全保证措施1、模板安装高度在2m及以上时，应符合现行国家标准《建筑施工高处作业安全技术规范》JGJ 80的有关规定。

2、模板及其支撑系统在安装过程中必须设置防倾覆的可靠临时设施。

3、登高作业时，各种配件应放在工具箱或工具袋中严禁散放在模板或脚手板上，各种工具应系挂在操作人员身上或放在工具袋中，不得掉落。

4、安装模板时，上下应有人接应，随装随运，严禁抛掷。且不得将模板支搭在门窗框上，也不得将脚手板支搭在模板上，并严禁将模板与上料井架及有车辆运行的脚手架或操作平台支成一体。

5、当模板安装高度超过3.0m时，必须搭设脚手架，除操作人员外，脚手架下不得站其他人。高处作业时，操作人员应佩戴安全帽、系安全带、穿防滑鞋。安全帽和安全带应定期检查，不合格者严禁使用。

6、作业人员严禁攀登模板、斜撑杆、拉条或绳索等，不得在高处的墙顶、独立梁或在其模板上行走。

7、吊运大块或整体模板时，当垂直吊运时，应采取不少于两个吊点，水平吊运应采取不少于四个吊点。吊运必须使用卡环连接，并应稳起稳落，待模板就位连接牢固后，方可摘除卡环。

8、模板及其配件进场应有出厂合格证或当年的检验报告，安装前应对所有部件进行认真检查，不符合要求者不得使用。

9、在高处安装和拆除模板时，周围应设安全网或搭脚手架，并应加设防护栏杆。在临街面及交通要道地区，尚应设警示牌，派专人看管。

10、施工现场的用电，应符合国家现行标准《施工现场临时用电安全技术规范》JGJ 46的有关规定。

11、搭设应由专业持证人员安装，安全责任人应向作业人员进行安全技术交底，并做好记录及签证。

12、模板拆除时，混凝土强度必须达到规定的要求，严禁混凝土未达到设计强度的规定要求时拆除模板。

注意事项模板工程安装前准备工作：

1、模板拼装

模板组装要严格按照模板图尺寸拼装成整体，并控制模板的偏差在规范允许的范围内，拼装好模板后要求逐块检查其背楞是否符合模板设计，模板的编号与所用的部位是否一致。

2、模板的基准定位工作

首先引测建筑的边柱或者墙轴线，并以该轴线为起点，引出每条轴线，并根据轴线与施工图用墨线弹出模板的内线、边线以及外侧控制线，施工前5线必须到位，以便于模板的安装和校正。

3、标高测量

利用水准仪将建筑物水平标高根据实际要求，直接引测到模板的安装位置。

4、竖向模板的支设应根据模板支设图。

5、已经破损或者不符合模板设计图的零配件以及面板不得投入使用。

6、支模前对前一道工序的标高、尺寸预留孔等位置按设计图纸做好技术复核工作。

应注意的质量问题：

1、涨模、断面尺寸不准防治的方法：根据柱高和断面尺寸设计核算柱箍自身的截面尺寸和间距，以及对大断面柱使用穿柱螺栓和竖向钢楞，以保证拄模的强度、刚度足以抵抗混凝土的侧压力。施工应认真按设计要求作业。

2、柱身扭向防治的方法，支模前先校正柱筋，使其首先不扭向。安装斜撑(或拉锚)，吊线找垂直时，相邻两片柱模从上端每面吊两点，使线坠到地面，线坠所示两点到柱位置线距离均相等保证柱模不扭向。

轴线位移，一排柱不在同一直线上。防治的方法：成排的柱子，支模前要在地面上弹出户轴线及轴边通线，然后分别弹出每柱的另一个方向轴线，再确定柱的另两条边线。支模时，先立两端柱模，校正垂直与位置无误后，柱模顶拉通线，
