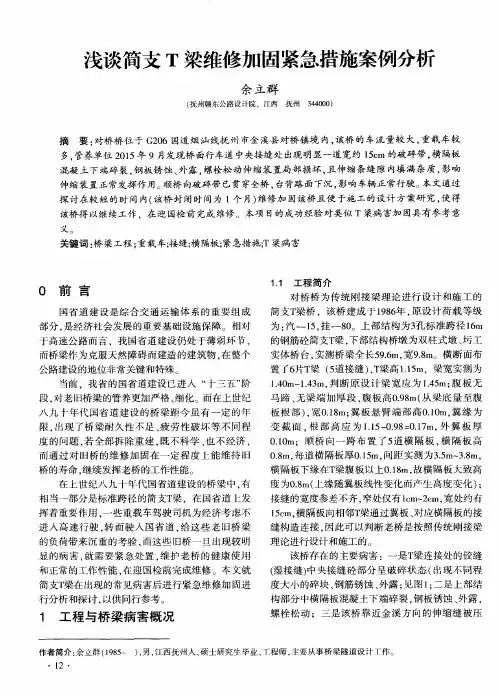

浅谈简支T梁维修加固紧急措施案例分析

该桥存在的主要病害：一是Ｔ梁连接处的铰缝（湿接缝１中央接缝砼部分呈破碎状态（出现不同程度大小的碎块、钢筋锈蚀、外露；见图１；二是上部结构部分中横隔板混凝土下端碎裂，钢板锈蚀、外露，螺栓松动；三是该桥靠近金溪方向的伸缩缝被压
在上世纪八九十年代国省道建设的桥梁中，有相当一部分是标准跨径的简支Ｔ梁．在国省道上发挥着重要作用。一些重载车驾驶司机为经济考虑不进人高速行驶．转而驶入国省道，给这些老旧桥梁的负荷带来沉重的考验而这些旧桥一旦出现较明显的病害，就需要紧急处置，维护老桥的健康使用和正常的工作性能。在迎国检前完成维修。本文就简支Ｔ梁在出现的常见病害后进行紧急维修加固进行分析和探讨。以供同行参考。
图９横隔板立层钢筋网
３维修加固效果理论分析
图１０凿开横隔板与马蹄形部分加固大样图
２．３桥台前墙、侧墙加固桥台前墙、侧墙的贯穿型裂缝采用马钉灌浆方
式。首先沿着贯穿型裂缝打人槽口，沿着槽口打人马钉，马钉沿着裂缝每２０ｅｍ布设；马钉打好后，再用Ｃ３０砼灌注槽口裂缝（见图１１），待其凝结硬化后与原构造（浆砌片石）形成一体。该方法能阻止桥台继续下沉，施工简便且高效，能在较短的工期内完成。
当前，我省的国省道建设已进入 “十三五 ”阶段，对老旧桥梁的管养更加严格、细化。而在上世纪八九十年代国省道建设的桥梁距今虽有一定的年限，出现了桥梁耐久性不足、疲劳性破坏等不同程度的问题，若全部拆除重建，既不科学、也不经济，而通过对旧桥的维修加固在一定程度上能维持旧桥的寿命，继续发挥老桥的工作性能。

石拱桥下部结构维修加固一例-精品文档资料

石拱桥下部结构维修加固一例前言：石拱桥具有过载能力强、使用年限长的特点，但由于建造年代久远，多数桥梁基础情况不明。

根据现有调查资料，由于洪水冲刷、河床底部疏浚加深，桥梁墩台基础外露、脱空，产生不均匀沉降情况时有发生，导致墩台、拱圈产生附加应力而开裂。

为提高老桥的承载能力，确保交通营运安全，必须对病害桥梁进行维修加固。

1.工程概况本例维修加固桥梁位于安徽省砀山县境内，横跨古黄河故道，为10X5m全长74m多孔石拱公路桥，下部结构为重力式墩台、片石扩大基础。

由于遭受强冲刷，部分基础淘空、断裂，桥底铺砌大部分受损，个别拱圈开裂。

2.加固方案为恢复该桥的营运能力，通过现场勘察，制定如下紧急加固方案：2.1对损坏严重的孔跨，紧贴上游墩台外缘打木桩后，再用编织带装砂石材料填堵截流，防止冲刷加剧。

2.2对拱圈开裂孔，满填塑钢涵管以防桥梁突然垮塌造成人员伤亡。

2.3采用压浆、扩大基础等方法加固墩台基础。

2.4增设截水墙、消力槛并修复铺砌。

2.5采用压力灌浆维修拱圈裂缝。

3.加固施工及工艺3.1通过与水利部门协调，短暂停止泻洪；对维修孔在上游墩台外缘打木桩，用编织带装砂石材料填堵截流；按围堰施工规范对维修孔形成围堰。

3.2对拱圈开裂孔，用塑钢涵管满填，以防桥梁突然垮塌造成人员伤亡。

施工时注意塑钢涵管不得对拱圈施加作用力，以防引起拱轴线变化，造成新的桥梁病害。

3.3扩大基础施工3.3.1扩大基础施工前先清理冲刷面，并用片石抛填软弱地基，遇到流砂时用干拌M5级砂浆灌缝。

3.3.2将墩台破损面清理干净、修整竖直；在破损面上植筋，植筋应做拉拔试验。

333扩大基础采用M7.5级浆砌片石，襟边宽50cm以增加基础承载力、减少沉降。

扩大基础应与破损面有效结合。

3.3.4扩大基础施工应遵守浆砌片石的施工规范，各砌层的砌块应安放稳固，不得直接贴靠或脱空，砂浆要饱满。

3.4封缝灌浆施工3.4.1采用人工配合空压机清缝。

人工清除较大缝隙中的悬浮颗粒，空压机清除缝隙中的细微颗粒。

桥梁加固技术及典型案例(附图丰富)_414页

桥梁加固技术及典型案例第一部分桥梁病害类型与诊断第二部分第三部分第四部分第五部分第六部分桥梁病害类型与诊断病害类型裂缝：底板、腹板裂缝等环境因素引起的损伤或破坏：混凝土和钢筋锈蚀变形：下挠、基础沉降等附属设施病害：伸缩缝破坏、桥面铺装开裂等施工遗留病害：蜂窝、麻面、空洞、施工缝支座病害：混凝土桥常见病害类型裂缝分类及成因一裂缝病害分析盖梁斜向剪切裂缝预应力锚区开裂起壳非结构裂缝病害举例蒸发自身体积缩小吸收水份收缩裂缝产生机理收缩裂缝形成收缩裂缝温度裂缝钢筋锈胀裂缝出现后保护层混凝土剥落钢筋锈胀裂缝桥梁纵向钢筋胀裂裂缝(顺筋裂缝)二环境因素引起的损伤氯离子侵蚀混凝土碳化钢筋腐蚀渗水pH值下降pH 13pH 9(1)混凝土碳化滴1%的酚酞溶液测试混凝土碳化病害混凝土碳化测试开裂处(2)氯离子侵蚀氯离子侵蚀混凝土钢筋混凝土碱-集料反应病害(3)碱集料反应(4)冻融病害(5)渗水作用铰缝渗水梁底和拱底渗水(6)钢筋腐蚀三桥梁非正常变形裂缝后期下挠不均匀沉降基础滑移和倾斜基础冲刷基础冻害裂缝基础变形12刚度时变性预应力不足混凝土收缩徐变梁体开裂施工质量后期下挠基础变形四施工遗留病害混凝土空洞施工缝开裂五支座病害支座橡胶老化、剪切变形、脱空、错位六附属设施病害桥面铺装开裂、破损桥面栏杆破损伸缩缝破损●公路桥梁损伤原因分析一是桥梁设计标准低，桥梁长期处于超载工作状态而产生的力学损伤二是因混凝土桥梁的耐久性损伤降低了材料的物理、力学性能，直接影响到构件或结构的安全性、适用性。

●公路桥梁典型病害与垮塌工程实例公路桥梁典型病害实例照片1-1 桥底钢筋锈蚀、混凝土劣化桥板板底混凝土保护层劣化脱落板底钢筋锈蚀、保护层脱落照片1-2 钢筋混凝土桥梁耐久性损伤氯丁橡胶支座老化失效照片1-3 钢筋混凝土桥梁耐久性损伤墩柱保护层劣化脱落、钢筋锈蚀照片1-4 钢筋混凝土整体现浇板混凝土劣化、钢筋锈蚀混凝土保护层剥落钢筋锈蚀钢筋锈蚀膨胀产生的纵向顺筋裂缝横向裂缝---假逢底摸开裂漏浆照片1-6 桥梁立柱常水位处因冬融、腐蚀导致混凝土劣化-1柱式桥墩常水位混凝土劣化、钢筋锈蚀冻融循环及河水污染是主要原因照片1-6 桥梁立柱常水位处因冬融、腐蚀导致混凝土劣化-2柱式桥墩常水位混凝土劣化冻融循环及河水污染是主要原因照片1-7 因非法挖沙等因素导致灌注桩外露近年来，非法采沙已成为威原河道地面线胁桥梁安全使用的重要因素之一，国内已经发生多起由此引发的公路、铁路桥梁垮塌事故。
