水泵控制器配套产品选型手册

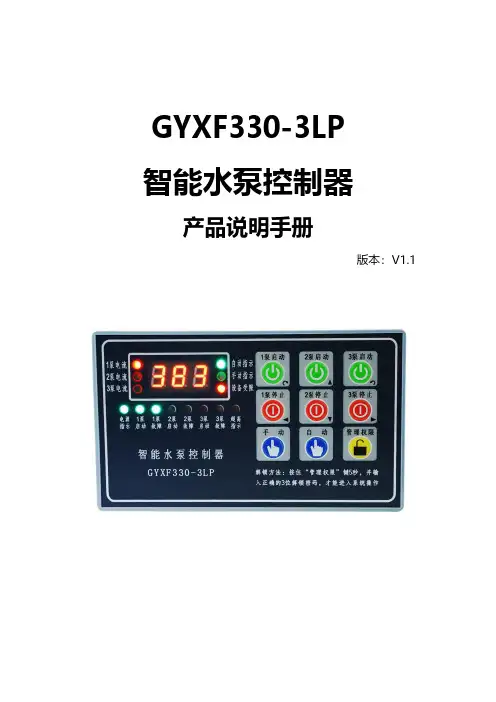

智能水泵控制器GYXF330-3LP产品手册
感谢您选用本产品，本设备属精密电子仪器，为确保您的人身、设备以及财产的安全， 在使用本设备前，请您务必阅读本手册， 并在以后的搬运、安装、运行、调试 与检修过程中 遵照执行。
13、参数 P14 （页面显示切换时间）
该参数定义：水泵启动时，显示页面电压和电流轮换显示时间（出厂默认为“3” ） 可设置范围：1～30，单位为：秒
检测负载电流对照表
额定
额定电流
过流115%
过流150%
出厂默认
功率
（A）
不保护
0.55 KW
0.9
1.1
0.75 KW
1.2
1.4
1.1 KW
1.7
2.0
互感器
选择 GY20/10 GY20/10 GY20/10 GY20/10 GY20/10 GY20/10 GY20/10 GY20/10 GY100/50 GY100/50 GY100/50 GY100/50 GY100/50 GY100/50
1.5 KW
2.3
2.7
2.2 KW
3.4
3.9
3 KW
4.6
5.3
4 KW
6.1
7.1
5.5 KW
8.4
9.7
7.5 KWபைடு நூலகம்
11.4
13.1
11 KW
16.7
19.2
15 KW
22.8
26.2
18.5 KW
28.2
32.4
22KW
33.5
38.5
泵的选型手册
泵的选型手册work Information Technology Company.2020YEAR泵的选型手册一、泵选型原则1、使所选泵的型式和性能符合装置流量、扬程、压力、温度、汽蚀流量、吸程等工艺参数的要求。
2、必须满足介质特性的要求。
对输送易燃、易爆有毒或贵重介质的泵，要求轴封可靠或采用无泄漏泵，如磁力驱动泵、隔膜泵、屏蔽泵对输送腐蚀性介质的泵，要求对流部件采用耐腐蚀性材料，如AFB不锈钢耐腐蚀泵，CQF工程塑料磁力驱动泵。
闸阀,截止阀,球阀,蝶阀,止回阀,安全阀,减压阀,疏水阀,电动蝶阀,气动蝶阀,电动球阀,气动球阀,电动截止阀,电动闸阀,电动调节阀,气动调节阀,水利控制阀,水泵,管道离心泵,消防泵,磁力泵,不锈钢化工泵,化工泵,衬氟离心泵,潜水排污泵,管道排污泵,液下泵,液下排污泵,螺杆泵,自吸无堵塞排污泵,氟塑料离心泵,气动隔膜泵,电动隔膜泵,多级管道泵,多级离心泵,耐腐蚀泵,单级单吸化工离心泵,隔膜气压罐,控制柜,自动搅匀潜水排污泵,变频无负压供水设备.变频全自动消防稳压供水设备对输送含固体颗粒介质的泵，要求对流部件采用耐磨材料，必要时轴封用采用清洁液体冲洗。
3、机械方面可靠性高、噪声低、振动小。
4、经济上要综合考虑到设备费、运转费、维修费和管理费的总成本最低。
5、离心泵具有转速高、体积小、重量轻、效率高、流量大、结构简单、输液无脉动、性能平稳、容易操作和维修方便等特点。
因此除以下情况外，应尽可能选用离心泵：有计量要求时，选用计量泵扬程要求很高，流量很小且无合适小流量高扬程离心泵可选用时，可选用往复泵，如汽蚀要求不高时也可选用旋涡泵.扬程很低,流量很大时,可选用轴流泵和混流泵。
介质粘度较大（大于650~1000mm2/s）时，可考虑选用转子泵或往复泵（齿轮泵、螺杆泵）介质含气量75%，流量较小且粘度小于37.4mm2/s时，可选用旋涡泵。
对启动频繁或灌泵不便的场合，应选用具有自吸性能的泵，如自吸式离心泵、自吸式旋涡泵、气动（电动）隔膜泵。

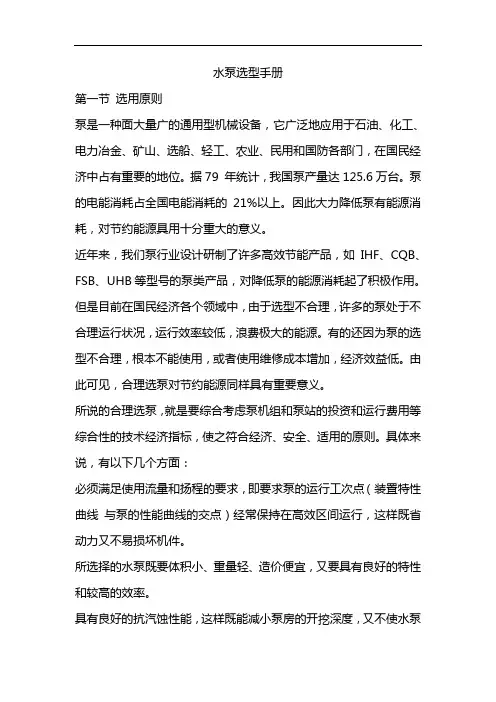

水泵选型手册
水泵选型手册第一节选用原则泵是一种面大量广的通用型机械设备，它广泛地应用于石油、化工、电力冶金、矿山、选船、轻工、农业、民用和国防各部门，在国民经济中占有重要的地位。
据79 年统计，我国泵产量达125.6万台。
泵的电能消耗占全国电能消耗的21%以上。
因此大力降低泵有能源消耗，对节约能源具用十分重大的意义。
近年来，我们泵行业设计研制了许多高效节能产品，如IHF、CQB、FSB、UHB等型号的泵类产品，对降低泵的能源消耗起了积极作用。
但是目前在国民经济各个领域中，由于选型不合理，许多的泵处于不合理运行状况，运行效率较低，浪费极大的能源。
有的还因为泵的选型不合理，根本不能使用，或者使用维修成本增加，经济效益低。
由此可见，合理选泵对节约能源同样具有重要意义。
所说的合理选泵，就是要综合考虑泵机组和泵站的投资和运行费用等综合性的技术经济指标，使之符合经济、安全、适用的原则。
具体来说，有以下几个方面：必须满足使用流量和扬程的要求，即要求泵的运行工次点（装置特性曲线与泵的性能曲线的交点）经常保持在高效区间运行，这样既省动力又不易损坏机件。
所选择的水泵既要体积小、重量轻、造价便宜，又要具有良好的特性和较高的效率。
具有良好的抗汽蚀性能，这样既能减小泵房的开挖深度，又不使水泵发生汽蚀，运行平稳、寿命长。
按所选水泵建泵站，工程投资少，运行费用低。
第二节选型步骤一、列出基本数据：1、介质的特性：介质名称、比重、粘度、腐蚀性、毒性等。
2、介质中所含因体的颗粒直径、含量多少。
3、介质温度：（℃）4、所需要的流量一般工业用泵在工艺流程中可以忽略管道系统中的泄漏量，但必须考虑工艺变化时对流量的影响。
农业用泵如果是采用明渠输水，还必须考虑渗漏及蒸发量。
5、压力：吸水池压力，排水池压力，管道系统中的压力降（扬程损失）。
6、管道系统数据（管径、长度、管道附件种类及数目，吸水池至压水池的几何标高等）。
如果需要的话还应作出装置特性曲线。
在设计布置管道时，应注意如下事项：A、合理选择管道直径，管道直径大，在相同流量下、液流速度小，阻力损失小，但价格高，管道直径小，会导致阻力损失急剧增大，使所选泵的扬程增加，配带功率增加，成本和运行费用都增加。

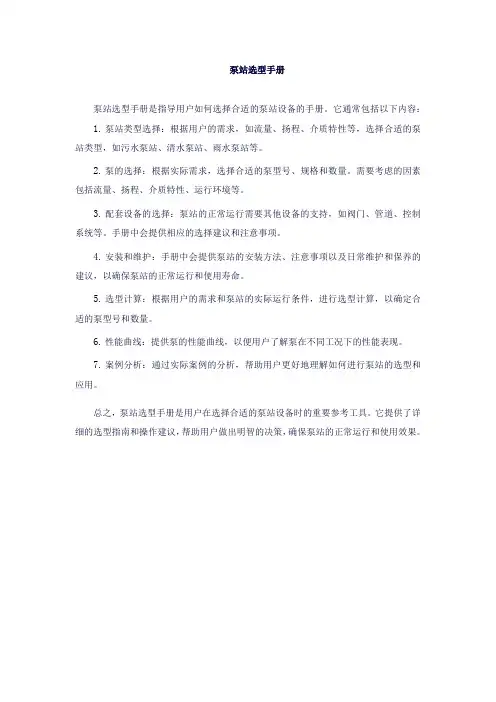

泵站选型手册
泵站选型手册
泵站选型手册是指导用户如何选择合适的泵站设备的手册。
它通常包括以下内容：
1.泵站类型选择：根据用户的需求，如流量、扬程、介质特性等，选择合适的泵站类型，如污水泵站、清水泵站、雨水泵站等。
2.泵的选择：根据实际需求，选择合适的泵型号、规格和数量。
需要考虑的因素包括流量、扬程、介质特性、运行环境等。
3.配套设备的选择：泵站的正常运行需要其他设备的支持，如阀门、管道、控制系统等。
手册中会提供相应的选择建议和注意事项。
4.安装和维护：手册中会提供泵站的安装方法、注意事项以及日常维护和保养的建议，以确保泵站的正常运行和使用寿命。
5.选型计算：根据用户的需求和泵站的实际运行条件，进行选型计算，以确定合适的泵型号和数量。
6.性能曲线：提供泵的性能曲线，以便用户了解泵在不同工况下的性能表现。
7.案例分析：通过实际案例的分析，帮助用户更好地理解如何进行泵站的选型和应用。
总之，泵站选型手册是用户在选择合适的泵站设备时的重要参考工具。
它提供了详细的选型指南和操作建议，帮助用户做出明智的决策，确保泵站的正常运行和使用效果。
水泵选型手册
水泵选型手册水泵选型手册导语：水泵是输送液体或使液体增压的机械。
它将原动机的机械能或其他外部能量传送给液体，使液体能量增加，主要用来输送液体包括水、油、酸碱液、乳化液、悬乳液和液态金属等，也可输送液体、气体混合物以及含悬浮固体物的液体，那么它具体的选型、安装、调试需要注意那些呢？内容：一：水泵的选型:①冷冻水泵流量的选择:例题：冷负荷Q=1000 kw；空调系统水环路带走的热量在此基础上乘以1.1~1.2，同时使用系数取0.65（一般情况下也可取1）则水流量为：G=（Q×A×1.2<暂按>）÷（1.163×T）G: 水流量A: 使用系数T: 空调水系统供回水温差（一般为5℃，大温差除外）G=（1000×0.65×1.2）÷（1.163×5）≈134 m3/h即：泵的流量为134m3/h。
②冷冻水泵扬程的选择:最不利管路长约300m，比摩阻选200Pa/m则H1=300×200 Pa=6mH2O局部阻力取0.5则H2=0.5×6=3mH2O制动控制阀H3=5mH2O机组压降H4=50Kpa=5mH2O换热器压降H5=4mH2O总扬程h=1.2H=(6+3+5+5+4)=28.8 mH2O故选择循环泵G=134m3/h，H=32，根据样本查询对应该型号的功率（或计算）及转速。
二：水泵的安装、调试:1：水泵不可受力，即：水泵前后进出口部件的重量要支撑或吊起来，且管路的进出口轴线要与水泵的进出口轴线一致。
2：水泵不可作为蓄污器，即：在水泵的进口要安装过滤器，在水泵与管路衔接前要冲洗管路。
3：在水泵进出口处建议安装压力表，以便调试。
4：水泵在开机前必须注意：4.1 系统及水泵要注满水，以防止干转，破坏机械密封4.2 系统要排气4.3 卧式离心泵要再次进行轴对中4.4 必须检查电机及电路. 检查主要包括：电机的绝缘情况，电控柜中的过载保护，电机的接线方式和接线盒中的压线是否压紧。

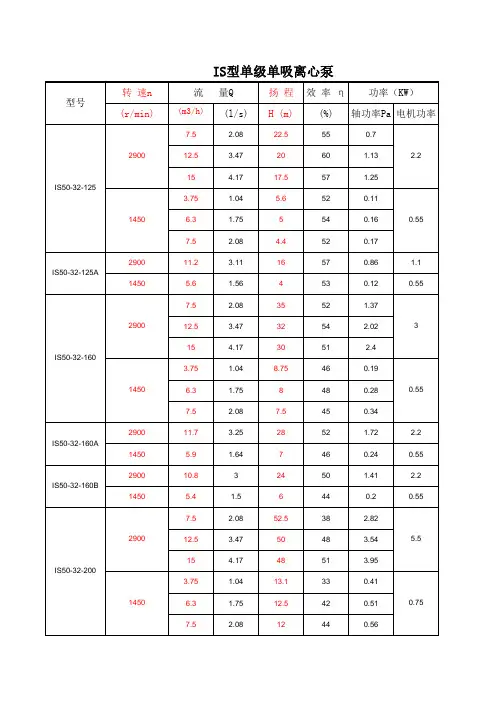

水泵选型手册-包含各类水泵
IS型单级单吸离心泵必需汽蚀余量产品概述：(NPSH)r(m)1.822.21.822.222 1.8 2 2.2 1.8 2 2.2 2 2 2.2 2.2 2 2 2.5 2 2 2.5扬程:5~125m口径:50~200mm65——排出直径（mm）泵的壳体（即泵体和泵盖）构成泵的工作室，叶轮、轴和轴承部件支承着泵的转子部件，滚动轴承受泵的径向力和部分轴向力。
160——叶轮名义直径（mm）A——叶轮外径径切割为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封由于有些泵的轴向力不大，叶轮北面未设密封环和平衡孔。
IS型泵的泵体和泵盖部分，是从叶轮背面处剖分的，即通检修方便。
IS型泵系根据国际标准ISO2858所规定的性能和尺寸设计的。
型号意义：以IS80-65-160A为例:IS——单级单吸清水离心泵80——吸入直径（mm）性能范围：流量:6.3~400m3/h结构特点：IS型泵系单级单吸（轴向吸入）离心泵，适用于工业和城市给水排水，理及化学性质类似清水的其它流体之用，温度不高于80℃。
系列单级单吸清水 IS型泵系单级 CIS 型单级船 性能范围：流 转速n 1450、 型号意义IS－单级单吸清水80－泵人口直径结构 IS型单级单吸泵的传动方式，通、轴和滚动轴承等组成的泵转子部件。
悬架承受泵的径向力和部分轴向力。
有密封环，并在叶轮后盖板上设有平衡孔，设密封环和平衡孔。
，即通常所说的后开门结构形式，其优点是排水，亦可用于农业排灌。
供输送清水或物0℃。
泵部分配套器型号说明书
Table of ContentsSeries Specification/Description Notes Pages 60 Series ISO 7241 B Series ISO B Universal Interchange 3-7 6600 Series ISO 7241 A Series ISO A Universal Interchange 8-9 FEM/FEC Series ISO 16028 Global Interchange/Flush Face 10-13 6100 Series Connect Under Pressure Up to 3000 PSI 14-15 75 Series Connect Under Pressure Up to 5000 PSI 16-18 3000 Series High Pressure Hydraulic Tools/Rams 19-20 4000 Series ISO 5675 Agriculture Interchange 21-22 PD Series ISO 15171-1 Test Port CouplingsEMA3 Series EMA-Test Port Test Port CouplingsMoving forward the Parker series (highlighted with the red marker in the above chart) including ISO 16028,ISO 7241 (A) and ISO 7241 (B) will be our stockable focus.Tema version will move to orderable and Snap-tite will move to obsolete.Manual Sleeve, poppet valve 60 Series double shut-off couplings are versatile for use across a spectrum of hydraulic applications where fluidlines require connection and disconnection. Couplers and nipples are available in a wide range of sizes and materials.Features:• Accepts ISO 7241-1, Series B compliant nipples• Poppet valves along with a metal to metal valvestop maintains valve alignment and prevents flowchecking• Steel, brass, and stainless steel material options• Brass couplers have double O-rings and stainlesssteel locking balls• Steel coupler sleeve and steel nipple body arehardened to be wear resistant• Standard end configurations include female pipeand straight thread ORB• Optional Sleeve-Lok and alternative sealmaterials availableApplications include:• Industrial hydraulic lines• Food and chemical processing• Water and coolant lines• Mobile equipment• May be used with some gasessteel brass series b Couplers with ValvesFor Reference OnlyFor Reference Only303 stainless steel316 stainless steel For Reference OnlyFor Reference Onlybrasssteel For Reference OnlyFor Reference Only303 stainless steel 316 stainless steel accessories60 Series Dust Plugs and Caps For Reference OnlyFor Reference Only6600 Series ISO 7241 Series AManual sleeve, poppet valveThe 6600 Series are versatile for use in a wide rangeof hydraulic applications where fluid lines requireconnection and disconnection for equipmentoperation or maintenance.Features:• Accepts ISO 7241-1, Series A compliant nipples• Poppet valves and a metal perch to maintainvalve alignment and prevent flow checking• Coupler sleeve and nipple body are hardenedto be damage resistant• Standard end configurations include femalepipe and straight thread ORB• Protective zinc plating with clear trivalentchromate finishApplications include:• Truck trailer connections• Mobile applications• Attachments6600 Series ISO 7241 Series ACoupler W/Valve steelNipple W/Valve steelsteel steel For Reference OnlyFor Reference OnlyFEM/FEC Series CouplersISO 16028Push to connectFEM Series couplings meet or exceed ISO 16028 designand performance requirements. The flush valveseliminate spillage and air inclusion when connectingand disconnecting. Coupler and nipple bodies have amodular design with increased flexibility for end portoptions. FEC nipples provide a connect-underpressureoption for trapped residual pressure.Features:• Flush, non-spill valving• Global interchangeability with otherISO 16028 compliant couplings• Hardened steel sleeves and nipple bodies• Standard -NL is non-locking sleeve.Sleeve lock option is available on request.• Connect-under-pressure FEC nipple option• Protective zinc plating with clear trivalentchromate finishApplications include:• Skid loader attachments• Hydraulic toolsISO 16028, FEM Series CouplerssteelaccessoriesFEM Dust Caps and PlugsFor Reference OnlysteelFor Reference OnlyFor Reference OnlysteelConnect Under Pressure Threaded connection Flush Valves, high flow6100 Series is a thread to connect, low spill coupling that can be connected under pressure. Coupler and nipple bodies are corrosion resistant brass. Couplers are available with a steel hex nut or heavy dutywing nut sleeve. A connection indicator groove on the nipple body indicates when the connection is complete and the valves are fully open.Features:• Rated pressures up to 3000 psi• Thread to connect operation• Bonded valve seal stays in place underfull pressure connect and disconnect• Visual connection indicator• Rugged wing nut sleeve will withstand hammeringto tighten or loosen• Optional flange for secure bulkhead mounting• Standard end configuration is female pipe thread• Special part numbers apply for CO2transfer (contact QCD)Applications include:• Submersible pumps• Oil field equipment• Dump trailers• Engine test stands• Bulk liquid transferCouplers Wing NutNipplesFor Reference Only75 Series Threaded ConnectionHydraulic Quick CouplingsConnect Under PressureThe rugged 75 Series is an original Snap-tite design,constructed for high pressure hydraulic service.Although these couplings are used in a broad variety ofheavy duty applications, a primary usage is in oil fieldsand offshore drilling. Available in sizes 3/4” through 4”,in steel or stainless steel construction.Features:• Connect under residual pressure• Thread-to-connect• Up to 5,000 psi (345 bar) rated pressures• Rugged steel construction with Zinc TrivalentChromate plating• Stainless steel construction also available• Wide range of sizes• Nitrile is standard seal material,other options available• DBP version is “Fire Safe” rated to API 16DApplications include:• Cranes• Power tongs• Horizontal boring and dewatering75 Series Couplerssteel316 stainless steel75 Series Nipplessteel316 stainless steelThreaded Connection Steel body, polyurethane sealThe 3000 Series coupling are designed for high pressure applications. The coupler sleeve and nipple body must be manually threaded together to make the connection.Features:• Manual threaded connection and actuation• Hard, chrome alloy ball valves• Polyurethane interface seal resists highpressure extrusion• Threaded retainer provides a positive valve stop• Protective zinc plating with clear trivalentchromate finishApplications include:• Hydraulic rams• Portable hydraulic tools• Crimping equipment3000 series Couplers3000 series NipplesFor Reference OnlyFor Reference OnlyISO 5675 Nipples (1/2” Size) Manual Sleeve,poppet/ball valveThe 4000 Series brings to the industry a proven design for use on agricultural machinery and other rugged applications.Features:• 1/2” size accepts ISO 5675 universal tips• Basic operation where coupler sleeve ismanually retracted to allow connectionwith male tip• Critical parts are hardened• Ball and poppet valve options• Protective zinc plating with clear trivalentchromate finishApplications include:• Hydraulic Loaders• Add-on hydraulic circuits• Hydraulic toolsIsO 5675 Nipples (1/2” size) Manual sleeve, Poppet / ball valve8010 series Nipples4000 series Dust Caps and PlugsFor Reference OnlyFor Reference OnlyFor Reference OnlyTest Port Couplings PD Series PD Series couplings provide easy connectionfor mechanical gauges or specialized diagnosticequipment like SensoControl®. Typically, PD orBPD nipples are permanently mounted in thesystem at threaded test ports, in rigid tubing or inhose assemblies. PD couplers are attached to testinstruments. Couplers align to the mating nippleswithout threading. This allows gauges, transducers andother test equipment to be snapped into place withoutdifficulty.Note: Protective dust caps play a crucial role in the life ofa quick coupling and no purchase is complete without theselection of an appropriate dust cap.Features:• Flush-face poppet valves minimize air inclusionand spillage, provide easy-to-cleansurfaces, and help to prevent contamination.• Grip-tight knurled sleeves help to make connectingand disconnecting easy, even while wearing gloves.• Nipples are machined from high tensile steel forstrength to withstand 6000 PSI continuousoperating pressure. BPD nipples offer featuressimilar to the standard steel PD nipples with theadded feature of a brass body.• PD nipples are designed to meet or exceedSAE J1502 and ISO 15171-1 designand performance specifications.• End connections include pipe, O-ring,metric thread, bulkhead, 37° Flare,ORFS and bite-type.PD StyleCouplers - Female threadCouplers - Male Pipe threadNipples - Male Pipe threadNipples - Male straight threadTest Port Couplings EMA3 Series EMA couplings provide easy diagnostic connectionsfor Parker SensoControl® equipment or mechanicalgages. EMA test points are typically permanentlyplumbed into a fluid system at locations wherepressure measurements are required for maintenanceor testing. Integral pressure cap protects the test pointfrom damage and prevents contamination of the fluidsystem. Proven twist-to-connect design allows thetest points to be connected even when the systemis in operation and the test points are pressurized.EMA’s compact design and optional high pressurehose assemblies allow extra flexibility for the locationof system test points. Although designed primarilyfor diagnostic applications, EMA fittings and hoseassemblies are idea for a wide range of applicationsthat require compact high pressure connections andlimited flow rates.Features:• Knurled sleeve allows simple twist-to-connectoperation without the use of tools• Rugged design allows connect-under-pressureoperation up to 5800 psi• Maximum rated working pressure of 9000 psiexceeds the requirements of most applications• Integral threaded dust cap protects the test pointfrom damage and contamination• EMA fittings are machined from solid barstockand protected with Chromium-6 Free plating.• Stainless steel springs for corrosion resistance• Elastomeric interface and valve seals provideleak free operation• Compact design and optional high pressurehose assemblies provide flexibility for tightspace requirementsEMA3 SeriesMale Pipe threadsae straight threadbritish Parallel Pipe(Restricted for use by Parker Hannifin Personnel and Authorized Distributors)© 2017 Parker Hannifin CorporationParker Canada Division Milton (905) 693-3000 Montreal (514) 684-3000 Calgary (403) 291-9284Parker Policy WK-MK112 ConfidentialEffective Date: September 11, 2017 Issue Date: September 11, 2017 Supersedes: N/A。
水泵选型手册
1. 水泵选型1.1.离心泵离心泵是利用叶轮旋转而使水发生离心运动来工作的。
水泵在启动前，必须使泵壳和吸水管内充满水，然后启动电机，使泵轴带动叶轮和水做高速旋转运动，水发生离心运动，被甩向叶轮外缘，经蜗形泵壳的流道流入水泵的压水管路。
1、按叶轮数目来分类单级泵：即在泵轴上只有一个叶轮。
多级泵：即在泵轴上有两个或两个以上的叶轮，这时泵的总扬程为n个叶轮产生的扬程之和。
适用于高压的场合。
2、按泵轴位置来分类卧式泵：泵轴位于水平位置。
立式泵：泵轴位于垂直位置，适合用于占地比较集约的场合。
3、按安装高度分类自灌式离心泵：泵轴低于吸水池池面，启动时不需要灌水，可自动启动。
吸入式离心泵（非自灌式离心泵）：泵轴高于吸水池池面。
启动前，需要先用水灌满泵壳和吸水管道，然后驱动电机，使叶轮高速旋转运动，水受到离心力作用被甩出叶轮，叶轮中心形成负压，吸水池中水在大气压作用下进入叶轮，又受到高速旋转的叶轮作用，被甩出叶轮进入压水管道。
吸程一般可以达到3m。
卧式离心泵立式离心泵多级离心泵1.2.潜水泵潜水泵适用于深井提升，但是对于水质要求高的池体（如清水池）不宜使用潜水泵。
大流量的潜水泵为方便检修配套耦合装置，小流量的泵为节省投资可考虑移动式安装。
潜水泵上方要预留设备检修口，设计最低水位要考虑浸泡潜水泵电机，以防止水泵过热损坏电机。
安装方式如下。
1.3.穿墙泵穿墙泵大流量，低扬程，适用于污水处理厂混合液回流、反硝化脱氮的专用设备。
1.4.轴、混流潜水泵轴流潜水泵低扬程、大流量场合，适用于污水处理厂混合液回流、反硝化脱氮的专用设备。
安装方式如下。
1.5.螺杆泵单螺杆泵是一种内啮合的密闭式螺杆泵，属转子式容积泵。
主要工作部件由具有双头螺旋空腔的定子和在定子孔内与其啮合的单头螺旋螺杆即转子组成。
当输入轴通过万向节驱动转子绕定子作行星回转时，定子与转子付就连续啮合形成密封腔，这些密封腔容积不变地作匀速轴向运动，输入介质从吸入端流经定子-转子付输送至压出端，输入密封腔的介质流过定子而不被搅动和破坏。
AK500-L 水泵控制器产品说明书
水泵控制器AK500-L产品说明书版本V1.120220801目录一、产品型号说明 (1)二、系统简介 (2)三、产品安装尺寸图 (7)四、产品接线图 (8)一、产品型号说明订货完整型号：AK500-L1LP AC220V(AC220V控一排污控制器）二、系统简介1、概述AK500-L系列水泵控制器适用于排污、供水、稳压泵控制场合，集成水泵控制设备中的逻辑运算、自动远程信号处理、接触器驱动及负载故障保护切换功能，产品具有设计简单、结构紧凑、安装方便等特点。
工作电压：AC220V（接线端L-N电源输入端口）。
2、操作面板及按键说明AK500-L1LP控一排污泵启动按【启动】键启动水泵；停止按【停止】键停止水泵；复位按【复位】键为清除水泵当前故障，如故障仍未恢复，则会再次故障报警；手/自动按【手/自动】键切换控制器为手动或自动模式；AK500-L2LP控二排污泵1#启动按【1#启动】键启动1#水泵；1#停止1、按【1#停止】键停止1#水泵；2、当1#水泵发生故障时，长按【1#停止】键5秒进行故障复位操作，如故障仍未解决，则会再次故障报警。
2#启动按【2#启动】键启动2#水泵；2#停止1、按【2#停止】键停止2#水泵；2、当2#水泵发生故障时，长按【2#停止】键清5秒进行故障复位操作，如故障仍未解决，则会再次故障报警。
主泵选择按【主泵选择】键为选择1#泵或2#泵作为主用，另一台作为备用泵。
长按【主泵选择】手/自动按【手/自动】键切换控制器为手动或自动模式；2、功能设置：轮泵功能开关：长按【主泵选择】键5秒为轮泵功能开启或者关闭。
开启后，轮泵功能只针对液位信号进行轮泵运行动作；轮泵运行时，主泵指示灯不发生变化。
提示音：“嘀”一声为开启轮泵功能(默认)；“嘀嘀嘀”三声为关闭轮泵功能。
故障类型选择：长按【手/自动】键5秒为切换故障反馈信号常开或常闭。
提示音：“嘀”一声为常闭(出厂默认)；“嘀嘀嘀”三声为常开。
水泵选型手册
水泵选型手册导语：水泵是输送液体或使液体增压的机械。
它将原动机的机械能或其他外部能量传送给液体，使液体能量增加，主要用来输送液体包括水、油、酸碱液、乳化液、悬乳液和液态金属等，也可输送液体、气体混合物以及含悬浮固体物的液体，那么它具体的选型、安装、调试需要注意那些呢？内容：一：水泵的选型:①冷冻水泵流量的选择:例题：冷负荷Q=1000 kw；空调系统水环路带走的热量在此基础上乘以1.1~1.2，同时使用系数取0.65（一般情况下也可取1）则水流量为：G=（Q×A×1.2<暂按>）÷（1.163×T）G: 水流量A: 使用系数T: 空调水系统供回水温差（一般为5℃，大温差除外）G=（1000×0.65×1.2）÷（1.163×5）≈134 m³/h即：泵的流量为134m³/h。
②冷冻水泵扬程的选择:最不利管路长约300m，比摩阻选200Pa/m则H1=300×200 Pa=6mH2O局部阻力取0.5则H2=0.5×6=3mH2O制动控制阀H3=5mH2O机组压降H4=50Kpa=5mH2O换热器压降H5=4mH2O总扬程h=1.2H=(6+3+5+5+4)=28.8 mH2O故选择循环泵G=134m³/h，H=32，根据样本查询对应该型号的功率（或计算）及转速。
二：水泵的安装、调试:1：水泵不可受力，即：水泵前后进出口部件的重量要支撑或吊起来，且管路的进出口轴线要与水泵的进出口轴线一致。
2：水泵不可作为蓄污器，即：在水泵的进口要安装过滤器，在水泵与管路衔接前要冲洗管路。
3：在水泵进出口处建议安装压力表，以便调试。
4：水泵在开机前必须注意：4.1 系统及水泵要注满水，以防止干转，破坏机械密封4.2 系统要排气4.3 卧式离心泵要再次进行轴对中4.4 必须检查电机及电路. 检查主要包括：电机的绝缘情况，电控柜中的过载保护，电机的接线方式和接线盒中的压线是否压紧。
泵的选型手册
泵的选型手册一、泵选型原则1、使所选泵的型式和性能符合装置流量、扬程、压力、温度、汽蚀流量、吸程等工艺参数的要求。
2、必须满足介质特性的要求。
对输送易燃、易爆有毒或贵重介质的泵，要求轴封可靠或采用无泄漏泵，如磁力驱动泵、隔膜泵、屏蔽泵对输送腐蚀性介质的泵，要求对流部件采用耐腐蚀性材料，如AFB不锈钢耐腐蚀泵，CQF工程塑料磁力驱动泵。
闸阀,截止阀,球阀,蝶阀,止回阀,安全阀,减压阀,疏水阀,电动蝶阀,气动蝶阀,电动球阀,气动球阀,电动截止阀,电动闸阀,电动调节阀,气动调节阀,水利控制阀,水泵,管道离心泵,消防泵,磁力泵,不锈钢化工泵,化工泵,衬氟离心泵,潜水排污泵,管道排污泵,液下泵,液下排污泵,螺杆泵,自吸无堵塞排污泵,氟塑料离心泵,气动隔膜泵,电动隔膜泵,多级管道泵,多级离心泵,耐腐蚀泵,单级单吸化工离心泵,隔膜气压罐,控制柜,自动搅匀潜水排污泵,变频无负压供水设备.变频全自动消防稳压供水设备对输送含固体颗粒介质的泵，要求对流部件采用耐磨材料，必要时轴封用采用清洁液体冲洗。
3、机械方面可靠性高、噪声低、振动小。
4、经济上要综合考虑到设备费、运转费、维修费和管理费的总成本最低。
5、离心泵具有转速高、体积小、重量轻、效率高、流量大、结构简单、输液无脉动、性能平稳、容易操作和维修方便等特点。
因此除以下情况外，应尽可能选用离心泵：有计量要求时，选用计量泵扬程要求很高，流量很小且无合适小流量高扬程离心泵可选用时，可选用往复泵，如汽蚀要求不高时也可选用旋涡泵.扬程很低,流量很大时,可选用轴流泵和混流泵。
介质粘度较大（大于650~1000mm2/s）时，可考虑选用转子泵或往复泵（齿轮泵、螺杆泵）介质含气量75%，流量较小且粘度小于37.4mm2/s时，可选用旋涡泵。
对启动频繁或灌泵不便的场合，应选用具有自吸性能的泵，如自吸式离心泵、自吸式旋涡泵、气动（电动）隔膜泵。
二、泵的选型依据泵选型依据，应根据工艺流程，给排水要求，从五个方面加以考虑，既液体输送量、装置扬程、液体性质、管路布置以及操作运转条件等1、流量是选泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。
水泵选型手册
《泵选用手册》主要内容包括：泵（叶片泵、容积泵）及泵机组的基础知识、泵及泵机组的选用原则，以及泵的材料、泵的密封、泵的试验、泵的采购、泵的运行维护、泵的相关部件和配套系统等技术资料。
目录：前言第1篇泵机组的选型第1章泵的分类及选型原则、用途第1节泵的分类第2节泵的选型原则第3节泵的用途第2章泵用材料的选用第1节耐腐蚀泵用金属材料第2节耐磨泵用金属材料第3章原动机第4章泵用密封第1节常用密封类型及应用第2节填料密封第3节机械密封第5章联轴器第1节联轴器的分类及特点第2节联轴器的选用第6章泵的冷却第1节冷却水量第2节冷却水管线系统第2篇泵的选型第7章叶片式泵的选型第1节离心泵第2节轴流泵第3节混流泵第4节旋涡泵第5节杂质泵和无堵塞泵第6节自吸泵第7节磁力泵和屏蔽泵第8章容积泵的选型第1节容积泵的工作原理第2节容积泵的特点及基本参数第3节高压往复泵第4节转子泵第5节计量泵第9章离心泵和容积泵的试验第1节离心泵的试验第2节容积泵的试验和检验第10章泵的运行特性和调节第1节泵的装置扬程和装置特性曲线第2节泵运转工况点第3篇泵的采购及运行维护第11章泵的采购第1节泵的采购过程第2节离心泵的工程技术规定第3节容积泵的工程技术规定第12章泵的运行维护第1节叶片泵的运行维护第2节容积泵的运行维护第4篇其他典型容积泵第13章双缸双作用转子活塞泵第14章螺杆泵第15章软管蠕动泵附录附录A 单位换算表附录B 我国主要城市的室外大气压力附录C 国内泵的主要标准附录D 国内外泵常用材料牌号对照（仅供参考）附录E 离心泵零件的材料技术规范附录F 离心泵主要零部件材料的使用附录G 泵数据单。
水泵选型手册
篇二: 水泵选型水泵选型技术文章一、水泵的分类水泵一般多以泵的结构和作用原理来分类，有时根据需要也按使用部门、用途、动力类型和泵的水力性能等进行分类。
（1）按使用部门分有农业用泵（农用泵）、工作用泵（工业泵）和特殊用泵等。
（2）按用途分有水泵、砂泵、泥浆泵、污水泵、污物泵、井用泵、潜水电泵、喷灌泵、家用泵、消防泵等。
（3）按动力类型分有手动泵、畜力泵、脚踏泵、风力泵、太阳能水泵、电动泵、机动泵、水轮泵、内燃水泵、水锤泵等。
（4）按工作原理分有离心泵、混流泵、轴流泵、旋涡泵、射流泵、容积泵（螺杆泵、活塞泵、隔膜泵）、链条泵、电磁泵、液环泵、脉冲泵等。
二、水泵的工作原理（一）离心泵的工作原理及特点1、离心泵的工作原理水泵开动前，先将泵和进水管灌满水，水泵运转后，在叶轮高速旋转而产生的离心力的作用下，叶轮流道里的水被甩相四周，压入蜗壳，叶轮入口形成真空，水池的水在外界大气压力下沿吸水管被吸入补充了这个空间。
继而吸入的水又被叶轮甩出经蜗壳而进入出水管。
由此可见，若离心泵叶轮不断旋转，则可连续吸水、压水，水便可源源不断地从低处扬到高处或远方。
综上所述，离心泵是由于在叶轮的高速旋转所产生的离心力的作用下，将水提相高处的，故称离心泵。
2、离心泵的一般特点（1）水沿离心泵的流经方向是沿叶轮的轴向吸入，垂直于轴向流出，即进出水流方向互成90°。
（2）由于离心泵靠叶轮进口形成真空吸水，因此在起动前必须相泵内和吸水管内灌注引水，或用真空泵抽气，以排出空气形成真空，而且泵壳和吸水管路必须严格密封，不得漏气，否则形不成真空，也就吸不上水来。
（3）由于叶轮进口不可能形成绝对真空，因此离心泵吸水高度不能超过10米，加上水流经吸水管路带来的沿程损失，实际允许安装高度（水泵轴线距吸入水面的高度）远小于10米。
如安装过高，则不吸水；此外，由于山区比平原大气压力低，因此同一台水泵在山区，特别是在高山区安装时，其安装高度应降低，否则也不能吸上水来。
水泵选型手册
水泵的选型手册水泵选型原则
1、使所选泵的型式和性能符合装置流量、扬程、压力、温度、汽蚀流量、吸程等工艺参数的要求。
2、必须满足介质特性的要求。
对输送易燃、易爆有毒或贵重介质的泵,要求姐轴封可靠或采用无泄漏泵,如磁力驱动泵、隔膜泵、屏蔽泵。
对输送腐蚀性介质的泵,要求对流部件采用耐腐蚀性材料,如AFB 不锈钢耐腐蚀泵, CQF 工程塑料磁力驱动泵。
对输送含固体颗粒介质的泵,要求对流部件采用耐磨材料,必要时轴封用采用清洁液体冲洗。
3、机械方面可靠性高、噪声低、振动小。
4、经济上要综合考虑到设备费、运转费、维修费和管理费的总成本最低。
5、离心泵具有转速高、体积小、重量轻、效率高、流量大、结构简单、输液无脉动、性能平稳、容易操作和维修方便等特点。
因此除以下情况外,应尽可能选用离心泵:有计量要求时,选用计量泵
因此除以下情况外,应尽可能选用离心泵:有计量要求时,选用计量泵扬程要求很高,流量很小且无合适小流量高扬程离心泵可选用时,可选用往复泵,如汽蚀要求不高时也可选用旋涡泵.扬程很低,流量很大时,可选用轴流泵和混流泵。
介质粘度较大(大于650N1000mm2/ s )时,可考虑选用转子泵或往复泵(齿轮泵、螺杆泵)介质含气量75叽,流量较小且粘度小于37.4mm2/ s 时,可选用旋涡泵。
对启动频繁或灌泵不便的场合,应选用具有自吸性能的泵,如自吸式离心泵、自吸式旋涡泵、气动(电动)
隔膜泵。
水泵选型手册
水泵选型手册
现下，越来越多的家庭开始关注生活舒适度。
主要体现在对所使用的家电设备的智能化、便捷化、舒适化。
在这其中，智能马桶的出现，开始提高了每个家庭的生活水平，智能马桶在近几年走入了越来越多的家庭中。
而且智能马桶在全世界各个国家的使用率都在逐年提升，但是各个国家对智能马桶的认知起步不一样，也导致每个国家的普及率相差较大。
国内的普及率较低的原因除了人们不了解这类产品。
还由于不少家庭对产品有了简单的了解之后，知道了智能马桶对水压也有一定的需求，有些家庭面对无法解决的水压问题，而放弃选择智能马桶。
其实水压问题并不难解决，只要选择一款合适的增压泵就可以了。
解决水压力不足的问题，过低的水压会导致出水量降低，影响用水器具使用。
我们收集了部分智能马桶厂家给出的指导水压：
从上表可以看出，智能马桶对驱动压力有一定的需求。
按照常规的设计规范，户内所保有的理论压力值基本上是0.05MPa，勉强与部分产品要求下限一致。
多数情况实际压力值会低于0.05MPa，同时绝大多数智能马桶会附带并要求安装过滤器，以保证用水卫生，过滤器同样也会带来压力损失。
一、入户管路分为两路：
一路为自来水，供给洗手盆、花洒使用。
另一路为中水，只供坐便器使用。
这种情况我们可以选择宾泰克LNPA15-9这种具有流量感应的自动增压泵。
特点
1、静音
电机采用水冷屏蔽式设计，取消风扇，降低水泵运行噪音。
2、自动启停
通过水泵出口的流量开关，可自动判断用户用水情况。
用水时启动，不用水时停止。
水泵选型手册
作为循环水池的重要用泵，循环水泵选什么泵比较好：
（1）单台循环水泵流量如需要比较大，可以选用大流量离心泵，该泵效率比较高，流量扬程比较稳定。
（2）多台相同型号的循环水泵并联运行，同时向一套或多套装置提供冷却水，可以选用ISW卧式离心泵,该泵也叫做空调水循环泵。
（3）不同装置的冷却水水质不同，选型时需要考虑水质情况，例如污垢、颗粒含量以及氯离子含量等，如有颗粒可以选用排污泵系列。
（4）由于水池高度和水位的限制，液位比泵低可以选用自吸泵产品。
（5）采用多种驱动方式，除电动机驱动外，还可以采用柴油机机作为驱动机。
（6）可靠性要求高，循环水泵出现故障，将会影响相关工艺装置的运行，循环水泵需设置必要的轴承振动和温度监测保护，进行实时监测。
（7）锅炉用热水循环可以选用热水循环泵,该循环水泵温度最高可以做到240度左右。
（8）水泵的备用功率为20%-30%,所以在选型时应该考虑水泵的电机功率适当加大一点。
如果液位比beng泵低建议选用自吸泵产品。
水泵选型手册
水泵：水泵是输送液体或使液体增压的机械。
它将原动机的机械能或其他外部能量传送给液体，使液体能量增加，主要用来输送液体包括水、油、酸碱液、乳化液、悬乳液和液态金属等。
也可输送液体、气体混合物以及含悬浮固体物的液体。
水泵性能的技术参数有流量、吸程、扬程、轴功率、水功率、效率等；根据不同的工作原理可分为容积水泵、叶片泵等类型。
容积泵是利用其工作室容积的变化来传递能量；叶片泵是利用回转叶片与水的相互作用来传递能量，有离心泵、轴流泵和混流泵等类型。
水泵选型：水泵是一种面大量广的通用型机械设备，它广泛地应用于石油、化工、电力冶金、矿山、选船、轻工、农业、民用和国防各部门。
水泵的选型主要涉及工作介质、工作介质特性、扬程、流量、环境温度等数据，合适的水泵不但工作平稳，寿命长，且能为用户最大程度的节省成本。
引言：水泵是一种面大量广的通用型机械设备，它广泛地应用于石油、化工、电力冶金、矿山、造船、轻工、农业、民用和国防各部门，在国民经济中占有重要的地位。
据统计，我国泵产量达525.6万台。
泵的电能消耗占全国电能消耗的21%以上。
因此大力降低泵的能源消耗，对节约能源具用十分重大的意义。
近年来，我们泵行业设计研制了许多高效节能产品，如IHF、CQB、FSB、UHB等型号的泵类产品，对降低泵的能源消耗起了积极作用。
必要性：但是在国民经济各个领域中，由于选型不合理，许多的泵处于不合理运行状况，运行效率低，浪费了大量能源。
还有的泵由于选型不合理，根本不能使用，或者使用维修成本增加，经济效益低。
由此可见，合理选泵对节约能源同样具有重要意义。
所谓合理选泵，就是要综合考虑泵机组和泵站的投资和运行费用等综合性的技术经济指标，使之符合经济、安全、适用的原则。
具体来说，有以下几个方面：必须满足使用流量和扬程的要求，即要求泵的运行工况点（装置特性曲线与泵的性能曲线的交点）经常保持在高效区间运行，这样既省动力又不易损坏机件。
所选择的水泵既要体积小、重量轻、造价便宜，又要具有良好的特性和较高的效率。
