岩土工程勘察复习要点

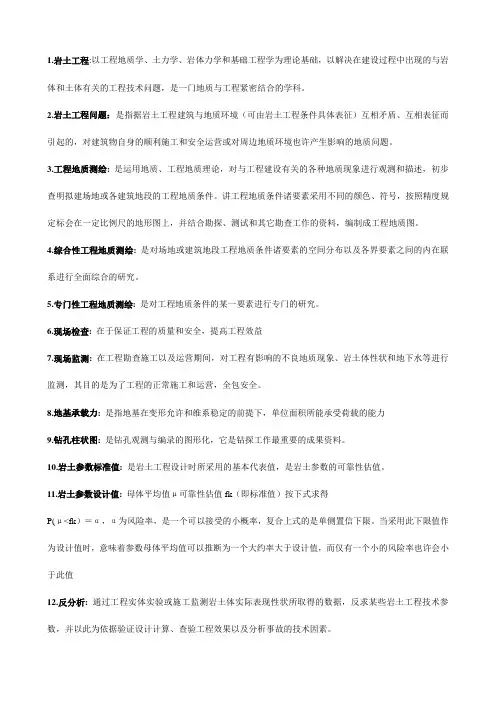

工程地质勘查复习重点
![工程地质勘查复习重点](https://img.taocdn.com/s3/m/da24e8790a4c2e3f5727a5e9856a561252d321db.png)
1.岩土工程:以工程地质学、土力学、岩体力学和基础工程学为理论基础,以解决在建设过程中出现的与岩体和土体有关的工程技术问题,是一门地质与工程紧密结合的学科。
2.岩土工程问题:是指据岩土工程建筑与地质环境(可由岩土工程条件具体表征)互相矛盾、互相表征而引起的,对建筑物自身的顺利施工和安全运营或对周边地质环境也许产生影响的地质问题。
3.工程地质测绘:是运用地质、工程地质理论,对与工程建设有关的各种地质现象进行观测和描述,初步查明拟建场地或各建筑地段的工程地质条件。
讲工程地质条件诸要素采用不同的颜色、符号,按照精度规定标会在一定比例尺的地形图上,并结合勘探、测试和其它勘查工作的资料,编制成工程地质图。
4.综合性工程地质测绘:是对场地或建筑地段工程地质条件诸要素的空间分布以及各界要素之间的内在联系进行全面综合的研究。
5.专门性工程地质测绘:是对工程地质条件的某一要素进行专门的研究。
6.现场检查:在于保证工程的质量和安全,提高工程效益7.现场监测:在工程勘查施工以及运营期间,对工程有影响的不良地质现象、岩土体性状和地下水等进行监测,其目的是为了工程的正常施工和运营,全包安全。
8.地基承载力:是指地基在变形允许和维系稳定的前提下,单位面积所能承受荷载的能力9.钻孔柱状图:是钻孔观测与编录的图形化,它是钻探工作最重要的成果资料。
10.岩土参数标准值:是岩土工程设计时所采用的基本代表值,是岩土参数的可靠性估值。
11.岩土参数设计值:母体平均值μ可靠性估值fk(即标准值)按下式求得P(μ<fk)=α,α为风险率,是一个可以接受的小概率,复合上式的是单侧置信下限。
当采用此下限值作为设计值时,意味着参数母体平均值可以推断为一个大约率大于设计值,而仅有一个小的风险率也许会小于此值12.反分析:通过工程实体实验或施工监测岩土体实际表现性状所取得的数据,反求某些岩土工程技术参数,并以此为依据验证设计计算、查验工程效果以及分析事故的技术因素。

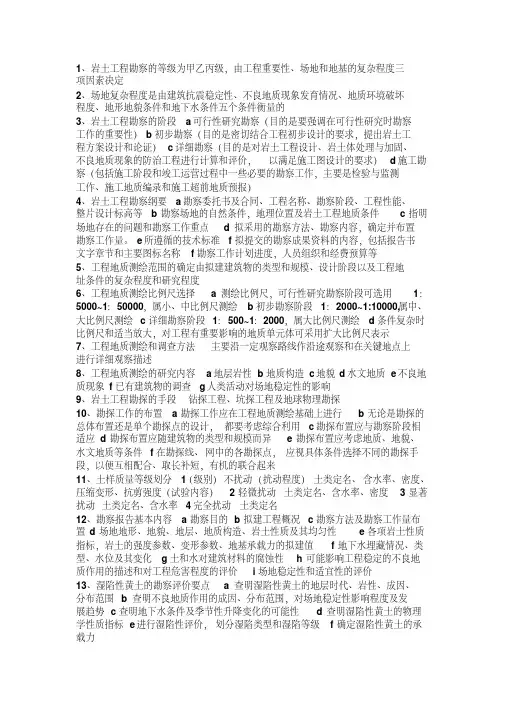

岩土工程勘察必备知识点
![岩土工程勘察必备知识点](https://img.taocdn.com/s3/m/7abf1f80ba1aa8114431d9f3.png)
1、岩土工程勘察的等级为甲乙丙级,由工程重要性、场地和地基的复杂程度三项因素决定2、场地复杂程度是由建筑抗震稳定性、不良地质现象发育情况、地质环境破坏程度、地形地貌条件和地下水条件五个条件衡量的3、岩土工程勘察的阶段a可行性研究勘察(目的是要强调在可行性研究时勘察工作的重要性)b初步勘察(目的是密切结合工程初步设计的要求,提出岩土工程方案设计和论证)c详细勘察(目的是对岩土工程设计、岩土体处理与加固、不良地质现象的防治工程进行计算和评价,以满足施工图设计的要求)d施工勘察(包括施工阶段和竣工运营过程中一些必要的勘察工作,主要是检验与监测工作、施工地质编录和施工超前地质预报)4、岩土工程勘察纲要a勘察委托书及合同、工程名称、勘察阶段、工程性能、整片设计标高等b勘察场地的自然条件,地理位置及岩土工程地质条件c指明场地存在的问题和勘察工作重点d拟采用的勘察方法、勘察内容,确定并布置勘察工作量。
e所遵循的技术标准f拟提交的勘察成果资料的内容,包括报告书文字章节和主要图标名称f勘察工作计划进度,人员组织和经费预算等5、工程地质测绘范围的确定由拟建建筑物的类型和规模、设计阶段以及工程地址条件的复杂程度和研究程度6、工程地质测绘比例尺选择a测绘比例尺,可行性研究勘察阶段可选用1:5000~1:50000,属小、中比例尺测绘b初步勘察阶段1:2000~1:10000,属中、大比例尺测绘c详细勘察阶段1:500~1:2000,属大比例尺测绘d条件复杂时比例尺和适当放大,对工程有重要影响的地质单元体可采用扩大比例尺表示7、工程地质测绘和调查方法主要沿一定观察路线作沿途观察和在关键地点上进行详细观察描述8、工程地质测绘的研究内容a地层岩性b地质构造c地貌d水文地质e不良地质现象f已有建筑物的调查g人类活动对场地稳定性的影响9、岩土工程勘探的手段钻探工程、坑探工程及地球物理勘探10、勘探工作的布置a勘探工作应在工程地质测绘基础上进行b无论是勘探的总体布置还是单个勘探点的设计,都要考虑综合利用c勘探布置应与勘察阶段相适应d勘探布置应随建筑物的类型和规模而异e勘探布置应考虑地质、地貌、水文地质等条件f在勘探线、网中的各勘探点,应视具体条件选择不同的勘探手段,以便互相配合、取长补短,有机的联合起来11、土样质量等级划分1(级别)不扰动(扰动程度)土类定名、含水率、密度、压缩变形、抗剪强度(试验内容)2轻微扰动土类定名、含水率、密度3显著扰动土类定名、含水率4完全扰动土类定名12、勘察报告基本内容a勘察目的b拟建工程概况c勘察方法及勘察工作量布置d场地地形、地貌、地层、地质构造、岩土性质及其均匀性e各项岩土性质指标,岩土的强度参数、变形参数、地基承载力的拟建值f地下水埋藏情况、类型、水位及其变化g土和水对建筑材料的腐蚀性h可能影响工程稳定的不良地质作用的描述和对工程危害程度的评价i场地稳定性和适宜性的评价13、湿陷性黄土的勘察评价要点a查明湿陷性黄土的地层时代、岩性、成因、分布范围b查明不良地质作用的成因、分布范围,对场地稳定性影响程度及发展趋势c查明地下水条件及季节性升降变化的可能性d查明湿陷性黄土的物理学性质指标e进行湿陷性评价,划分湿陷类型和湿陷等级f确定湿陷性黄土的承载力14、多年冻土的勘察评价要点a多年冻土的分布范围、上限深度b多年冻土的类型、厚度、总含水量、构造特征、物理力学和热学性质c多年冻土层上水、层间水、层下水的赋存形式、相互关系及其对工程的影响d多年冻土的融沉性分级和季节融化层土的冻胀性分级e厚层地下冰、冰椎、冰丘、冻土沼泽,热融滑塌、热融湖塘、融冻泥流等不良地质作用的形态特征、形成条件、分布范围、发生发展规律机器对工程的危害程度15、膨胀岩土的勘察评价要点A运用工程地质测绘和调查重点查明以下内容a 查明膨胀岩土的岩性、地质时代、成因产状、分布以及颜色、节理、裂缝等外观特征,并划分场地类型b划分地貌单元和场地类型c查地表水的排泄和积聚情况以及地下水类型、水位及变化规律d调查当地建筑经验B勘探工作量应遵守以下规定a勘探点宜结合地貌单元和地貌单元和微地貌形态布置b勘探孔深度除应满足基础埋深和附加应力的影响深度外,还应超过大气影响深度c考虑大气影响深度来选择控制性勘探孔取样间距和土样等级C确定膨胀岩土的工程性质指标D进行膨胀性评价E确定膨胀岩土地基承载力F膨胀岩土往往在坡度很小时就产生滑动,所以对于边坡及位于边坡上的工程,要特别重视对稳定性的分析验算G提出膨胀岩土地基处理的措施16、滑坡勘探的任务和目的a查明滑坡的现状b查明引起滑动的主要原因c获得合理的计算参数d合理评价e提出整治滑坡的工程措施或整治方案f提出是否要进行监测17、勘探工作要点a勘探工作主要任务是查明滑坡体的地址结构、滑动面的位置、展布形状、数目和滑带岩土性质,查明地下水情况,采取岩土试样进行试验等b勘探线应在测绘、调查基础上,沿滑动主轴方向布设c为直接观察地层结构和滑动面,或为进行原位大型剪切试验,宜布设一定数量的探井或探槽d 一般性勘探点的深度,应穿过最下一层滑动面e在滑坡体内、滑动面和稳定地层内,均应采取足够数量的岩土试样进行试验f为查明地下水的类型、各层地下水位、含水层厚度、地下水流向、流速、流量及其承压性质,应布设专门性钻孔,或利用其它钻孔进行上述水文地质测试,必要时应设置地下水长期观测孔g滑坡勘探宜采用管式钻头、全取芯钻进,土质滑坡宜采用干钻,钻进过程中应细致地观察、描述和注意钻进难易的记录18、勘察方法a工程地质测绘b钻探c物探d测试和观测19、岩溶地基类型a裸露型(石芽地基和溶洞地基)b覆盖型20、房屋建筑与构筑物中岩土工程问题a区域稳定性问题b斜坡稳定性问题c 地基稳定性问题d建筑物配置问题e地下水的侵蚀性问题f地基的施工条件问题21、勘探线、点间距一级(岩土工程勘察等级)50~100(线距)30~50(点距)二级75~150 40~100 三级150~300 75~200单位m22、勘探孔深度表岩土工程勘察等级/勘探孔类别一般性勘探孔控制性勘探孔一级≧15 ≧30二级8~15 15~30三级≦8 ≦15 注 1.勘探孔包括钻孔、探井、铲孔及原位测试孔 2.进行波速测试、旁压试验、长期观测等钻孔除外23、勘探点间距一级(岩土工程勘察等级)15~35(间距)二级25~45三级40~65 单位m24、控制性勘探深度表280页。
岩土工程勘察考试复习重点全集(名词解释填空问答)
![岩土工程勘察考试复习重点全集(名词解释填空问答)](https://img.taocdn.com/s3/m/cde5db470740be1e640e9a2f.png)
苦三1、岩土工程:以土力学、岩体力学及工程地质学为理论基础,运用各种勘察探测技术对岩土体进行综合整治、改造和利用而进行的系统性工作。
2、岩土工程问题:指的是工程建筑物与岩土体之间存在的矛盾或问题。
是岩土工程勘察的核心任务。
3、岩土工程勘察:根据建设工程的要求,查明、分析、评价建设场地的地质、环境特征和岩土工程条件,编制勘察文件的活动。
4、地质环境:指自然环境的一个重要组成部分,与人类生存和发展有紧密联系的岩石圈的一部分,这部分积极地与水、气和生物圈相互作用着。
上限为岩石圈表面,下限为人类技术。
地质环境是多因子系统:大气、水、生物、岩石。
5、工程地质条件:客观存在的地质环境中与工程建筑有关的地质要素之综合。
6、工程地质测绘:运用地质、工程地质理论和技术方法,对与工程建设有关的各种地质现象进行观察和描述,初步查明拟建场地或各建筑地段的工程地质条件,并绘制相应的工程地质图件。
7、工程地质测绘的精度:包含两层意思,即对野外各种地质现象观察描述的详细程度,以及各种地质现象在工程地质图上表示的详细程度和准确程度。
8、地形地貌条件:地形起伏和地貌单元(尤其是微地貌单元)的变化情况。
9、强烈发育:是指由于不良地质现象发育招致建筑场地极不稳定,直接威胁工程设施的安全。
10、强烈破坏:是指由于地质环境的破坏,已对工程安全构成直接威胁。
11、一般发育:是指虽有不良地质现象分布,但并不十分强烈,对工程设施安全的影响不严重;或者说对工程安全可能有潜在的威胁。
12、一般破坏:是指已有或将有地质环境的干扰破坏,但并不强烈,对工程安全的影响不严重。
13、岩心采取率:所取岩心的总长度与本回次进尺的百分比。
总长度包括比较完整的岩心和破碎的碎块、碎屑和碎粉物质。
14、岩心获得率:指比较完整的岩心长度与本回次进尺的百分比。
它不计入不成形的破碎物质。
15、岩石质量指标RQD:大于10cm的岩心总长度占钻探总进尺长度的比例。
16、钻探:利用专门的钻探机具钻入岩土层中,以揭露地下岩土体的岩性特征、空间分布与变化的一种勘探方法。
岩土工程勘察考试重点
![岩土工程勘察考试重点](https://img.taocdn.com/s3/m/e361772b31126edb6f1a1087.png)
岩土工程勘察考试重点1、岩土工程问题:指的是工程建筑物与岩土体之间存在的矛盾或问题。
是岩土工程勘察的核心任务。
2、岩土工程勘察的等级由工程安全等级、场地复杂程度和地基复杂程度三项因素决定。
3、场地复杂程度是由建筑抗震稳定性、不良地质现象发育情况、地质环境破坏程度和地形地貌条件四个条件决定的。
4、勘查工作划分为哪几个阶段?每个阶段有什么目的?划分的依据是什么?(1)可行性研究勘察(选址勘察),目的:强调在可行性研究时勘查工作的重要性,特别是对一些重大工程更为重要;(2)初步勘察,目的:密切结合工程初步设计的要求,提出岩土工程方案设计和论证;(3)详细勘察,目的:对岩土工程设计、岩土体处理与加固、不良地质现象的防治工程进行计算与评价,以满足施工图设计的要求。
(4)施工勘察。
5、岩土工程勘察的方法及适用阶段(1)工程地质测绘和调查---------------一般在勘察的初期阶段进行;(2)勘探与取样;(3)原位测试与室内试验;(4)现场检验与监测---------------一般在勘察和施工期间进行。
6、工程地质测绘的特点(1)工程地质测绘对地质现象的研究,应围绕建筑物的要求而进行;(2)工程地质测绘要求的精度较高;(2)为了满足工程设计和施工的要求,工程地质测绘经常采用大比例尺专门性测绘。
7、工程地质测绘的范围:拟建建筑物的类型和规模、设计阶段以及工程地质条件的复杂程度和研究程度。
8、不同阶段的比例尺和精度(1)可行性研究勘察阶段1∶50000~1∶5000,属小、中比例尺测绘;(2)初步勘察阶段1∶10000~1∶2000,属中、大比例尺测绘;(3)详细勘察阶段1∶2000~1∶200或更大,属大比例尺测绘。
9、地质观测点定位所采用的标测方法:目测法、半仪器法和仪器法。
10、工程地质实地测绘的方法:路线法、布点法、追索法。
11、不良地质现象包括岩溶、滑坡、崩塌、泥石流、冲沟、河流冲刷、岩石风化等。
岩土工程勘察 知识点
![岩土工程勘察 知识点](https://img.taocdn.com/s3/m/88cb3d015727a5e9856a61c0.png)
第一章绪论●岩土工程勘察定义:根据建设工程的要求,查明、分析、评价场地的地质、环境特征和岩土工程条件,编制勘察文件的活动。
●与其他勘查工作的区别:具有明确的针对性,即其目的是为了满足工程建设的要求,因此所有的勘察工作都应围绕这一目的展开。
●工程地质勘察体制的勘察任务:查明场地或地区的工程地质条件,为规划、设计、施工提供地质资料。
●在实际工程地质勘察工作中,一般只提出勘察场地的工程地质条件和存在的地质问题,而不涉及解决问题的具体方法。
对于所提供的资料,设计单位如何应用也很少了解和过问,使得勘察工作与设计、施工严重脱节,对工程建设产生了不利的影响。
●与工程地质勘察相比,岩土工程勘察任务不仅要正确反映场地和地基的工程地质条件,还应结合工程设计、施工条件进行技术论证和分析评价,提出解决具体岩土工程问题的建议,并服务于工程建设的全过程,因此具有很强的工程针对性。
第四章岩土工程勘察等级、阶段划分及基本要求●岩土工程勘察等级的划分根据:工程重要性、场地复杂程度、地基复杂程度●岩土工程勘察等级划分标准:甲级:在工程重要性、场地复杂程度和地基复杂程度等级中,有一项或多项为一级乙级:除勘察等级为甲级和丙级以外的勘察项目丙级:工程重要性、场地复杂程度和地基复杂程度等级均为三级的注:建筑在岩质地基上的一级工程,当场地复杂程度及地基复杂程度均为三级时,岩土工程勘察等级可定为乙级●岩土工程勘察阶段划分:可行性研究勘察、初步勘察、详细勘察●房屋建筑与构筑物勘察总体要求:①查明场地及地基的稳定性、地层结构、持力层和下卧层的工程特性、土的应力历史和地下水条件以及不良地质作用等;②提供满足设计、施工所需的岩土参数,确定地基承载力,预测地基变形性状;③提出地基基础、基坑支护、工程降水和地基处理设计与施工方案的建议;④提出对建筑物有影响的不良地质作用的防治方案建议;⑤对于抗震设防烈度等于或大于6度的场地,进行场地与地基的地震效应评价。
简述岩土工程勘察的要点
![简述岩土工程勘察的要点](https://img.taocdn.com/s3/m/5997dede80eb6294dd886c97.png)
. 2 初 步勘 察 题、 地 基 的施 工 条 件 问题 等 几 种 主 要 的岩 土 工 程 问 题 。 因 此 , 对 2
岩 土 进 行 工 程 勘 察 就 显得 十 分 重 要 。在 岩 土 工 程 勘 察 测 试 结 果 初 步勘 察 是 在 可 行 性 勘 察基 础 上 , 根 据 已掌 握 的 资 料和 实 际 对场地 地形、 的基 础 上 进 行 的 岩 土 工 程 问题 分 析 评 价 ,是 岩 土 工 程 勘 察 报 告 需要 进 行 工 程 地 质 测 绘 和 调 查 以及 勘 探 测 试 工 作 , 地质稳定性进行评价 , 通 过相 关 评 价 确 定 建 筑 物 的平 的关 键 部 分 , 对房屋建筑与构筑物而 言, 地 基 稳 定 性 是 岩 土 工程 地 质 构 造 、
具体 的工程实例和施工要求, 确 定岩土工程勘 察的 目的 , 确定勘 探孔深度。初步勘察勘探孔Βιβλιοθήκη 的深度应按工程重要性来确定, 勘探
场地各层岩土的类型分布工程特性岩石的产状结构与风化情况场地地下水埋藏情况类型水位变化岩土参数的统计选用场地与地基的稳定性等按地方标准或当地经验来确231勘探点的布置要求淤进行勘探点的布置时要根据建筑物周边线和角点情况来处理一般要按建筑物或建筑群的范围布置方式
地质・ 勘察 ・ 测 绘
壤 莉 国 蓑 哺
1 建 筑 工 程 中岩 土 工 程勘 察 要 点 内容
. 2 . 1勘探点、 线布置要 求 建筑 岩 土 工 程 勘 察 的主 要 内容 包 括 以下 几 方 面 : 查 明不 良地 2 初 步 勘 察 的 勘探 点、 线布置应符合下列要求 : 勘 探 线 应 与地 质 的特 征 、 性质、 类 型、 成因与范 围, 下一步 发展的趋势 , 包 括 将 地层界线布置、 地质 构造垂直。勘探点要合理布置在每 来 会 引起 什 么 危 害 , 并根 据 这 些 现 象 提 出 有 针 对 性 的建 议 , 进 行 貌单元 、 个 地貌 单元 上 ,在 地 层 相 对 变 化 较 大 的 地 段 与 地 貌 单 元 交 接 部 评 价 与 整 治 。查 明建 筑物 周边 的岩 土 的类 别 、 特 征、 性质、 工 程 概 位, 相 应 的 勘探 点要 适 当 加 密 。根 据 不 同地 形 平 整 度 选 择 不 同 的 况等 , 对 地 基 的稳 定 性 与承 载 力 进 行 评 价 。查 明 地 下水 的埋 藏 条 勘探点布置 方式, 地形平坦地 区, 选取 格网的勘探 点布置方 式 。 件 与水 位 变 化 情 况 , 就 底 层 的渗 透 性 状 况 提 出各 项 技 术 参 数 , 对 根据地质构造、 地质性质、 水 文 条 件 等 或 按 地 方 标 准 确 定岩 质 地 水、 土及 一些地下矿物质对建筑物 的腐蚀情况进行评价。查 明与 基, 勘探线、 勘 探 点 的 布置 与勘 探 孔 的 深度 。 判 定 地 基 土 与 地 下 水 在 建 筑 物 施 工 期 间 可 能 对 工 程 造 成 的 影 2 . 2 . 2 勘探点 、 线 间距 的确 定 响, 提 出 了 防 治整 理 措 施 与建 议 。对深 基 坑 的开 挖 进行 稳 定 计 算 对于土质地基, 勘探点、 线 间 距 的确 定 应 按 相 关 规 范确 定 , 局 与提 供 支 护 的岩 土 技 术 参 数 ,对 基 坑 开 挖 过 程 与 降 水 情 况 对 地 部 异常 地段 应 予 以加密 。 控 制性 勘探 点 宜 占勘探 点 总数 的 1 , 5 ~ l / 3 , 面变形 、 周边 工 程 产 生 的 影 响进 行 评 价 与 判 定 。对 建筑 进 行 沉 降 计 算, 提供地基变形计算参数, 预测 建筑 物 的 沉 降 情 况 。为 选 择 且 每 个 地貌 单 元 均 应 有控 制 性 勘 探 点 。
岩土工程勘察复习资料
![岩土工程勘察复习资料](https://img.taocdn.com/s3/m/b420bdc7e2bd960591c677b2.png)
岩土工程的工作内容按工程建设阶段分:岩土工程勘察、岩土工程设计、岩土工程治理、岩土工程监测、岩土工程检测。
勘察阶段:可行性研究阶段勘察、初步勘察、详细勘察。
岩土工程勘察方法分:工程地质测绘与调查、勘探与取样、室内试验、原位测试、现场测试、资料整理。
土按地质成因分:残积土、坡积土、洪积土、冲积土、淤积土。
强夯法适用于从碎石到黏性土的各种土—采空区按开采形成时间分为:老采空区、现采空区、未来采空区。
在场地详细勘测阶段,对单栋建筑,测试土层剪切波速的钻孔数量不宜少于2个。
液限大于或等于50%的高塑形黏土,判定为原生红黏土;液限大于45%的黏土判定为次生红黏土。
填土的物质组成和堆填方式分为:素填土、杂填土、冲填土;填土按堆填时间的长短划分为:古填土、老填土、新填土。
素填土的工程性质取决于它的均匀性和密实度。
渗透变形:流土、管涌、基坑突涌。
实地测绘法常用:路线法、布点法、追索法。
标准贯入试验:以15~30击/min的贯入速度将贯入器打入试验土层中,先打入15cm 不计击数,继续贯入土中30cm记录锤击数N。
若地层比较密实,贯入击数较大时,也可记录贯入深度小于30cm的锤击数,这时需换算成贯入深度为30cm 的锤击数No 桩基工程检测的内容:桩基强度、桩基变形、几何受力条件。
桩身质量检测包括:桩的承载力、桩身混凝土灌注质量、结构完整性。
岩浆岩:岩浆在向地表上升过程中,由于热量散失逐渐经过分异等作用冷凝而成岩浆岩。
沉积岩:沉积岩是由岩石、矿物在内外力作用下破碎成碎屑物质后,再经水流、风吹和冰川等的搬运,堆积在大陆低洼地带或海洋,再经胶结、压密等成岩作用而成的岩石。
变质岩:变质岩是岩浆岩或沉积岩在高温、高压或其他因素作用下,经变质所形成的岩石。
黏性土:塑形指数大于10的土。
大于10,小于等于17的土为粉质黏土;大于17的土为黏土地下硐室:人工开挖或天然存在与岩体体内作为各种用途的建筑物的统称。
基坑工程:建筑物或构建物地下部分施工时,需要开挖基坑,进行施工降水和基坑周边的为挡,同时要对基坑四周的建筑物、构建物、道路和地下管线进行监测及安全防护,确保正常、安全施工。
岩土工程勘察要点和规范
![岩土工程勘察要点和规范](https://img.taocdn.com/s3/m/d3d0173103768e9951e79b89680203d8cf2f6a4e.png)
岩土工程勘察要点和规范岩土工程勘察是为了获取工程建设所需的地质及岩土工程资料,从而为工程设计和施工提供科学依据的一项重要工作。
岩土工程勘察的要点和规范涵盖了诸多方面,下面将从勘察内容、勘察方法和勘察报告编写等方面进行详细介绍。
一、勘察内容(一)地质勘察内容1.区域地质概况:通过野外观察、地质图件的解译和地质资料的查阅等方法,了解工程区域的地质背景、地质构造、岩石类型和岩土层序等信息。
2.地质工程特征:包括斜坡、地下水位、地下水渗流、地基土工性质、地下水化学性质等地质工程方面的特征。
3.地震地质和地表破坏:对工程区域的地震活动性、地震烈度、地质构造和地震灾害进行研究。
4.岩土地质:对岩层、土层的厚度、分布、性质、变异性和强度特征进行详细描述,包括岩石的结构、断裂、节理、老痕等。
(二)岩土工程勘察内容1.地下水位和水文地质:通过井孔测试、水位观测等方法,研究地下水位、地下水流动特征和水文地质条件。
2.地基工程:对地基土的含水量、密实度、抗剪强度、固结性质等进行测试和研究,包括地基处理方案的制定。
3.边坡稳定性:对边坡的地质构造和岩土层性质进行研究,评估边坡的稳定性,并提出相应的加固措施。
4.基础工程:对建筑物的基础情况进行调查和研究,包括地基承载力、沉降性质和地基处理等问题。
二、勘察方法(一)现场勘察方法1.地质剖面观察:通过对工程区域地质的田野观察,绘制地质剖面图,以得到地质构造的基本信息。
2.地质钻探:通过钻探机械对工程区域进行岩土工程勘察,获取岩土层的实际情况和性质。
3.地面测量:借助测量仪器和设备,对地表的高程、坡度、平面位移等进行测量,为工程设计提供准确数据。
4.水文观测:通过对井孔水位的动态订水和水化学分析,研究地下水文特征。
(二)室内检测方法1.岩土试验:对采集的岩土样本进行实验室测试,包括颗粒分析、岩石强度试验、地基承载力试验等。
2.地下水试验:通过对采集的地下水样品进行化学分析和物理性质测试,了解地下水的性质和水质状况。
岩土工程勘察的重点和要点分析
![岩土工程勘察的重点和要点分析](https://img.taocdn.com/s3/m/85c705f5fc4ffe473268ab92.png)
岩土工程勘察的重点和要点分析岩土工程勘察的重点和要点分析【摘要】在工程的建设过程中,往往会受到区域稳定性以及地基稳定性的影响作用,使得工程的平安性与稳定性遭到一定的威胁。
因此,在工程建设之前进行充分的岩土工程勘察,来为工程建筑的设计施工提供有效的岩石参数,帮助建筑的地基情况作出相应的岩土工程评价与分析,具有非常重要的现实意义。
本文主要通过对岩土工程勘察的根本概述进行有效分析,并对岩土工程勘察的根底勘察要点进行合理总结,从而对岩土工程勘察的重点与要点进行更加深入的探讨与研究。
【关键词】岩土;工程勘察;要点分析实际的工程勘察工作,指的是在对相关建筑场地的整平标高与建筑物的实际性质和规模、其所具备的结构特点和根底形、建筑地基的埋置深度和地基所允许的变形程度等资料进行相关的搜集与整理之后,在通过工程地质钻探与测绘以及原位测试等工程探测方法,来将工程的实际地质条件进行充分的了解与展现,并进一步掌握工程中所隐藏的各项不良地质灾害,对其进行准确的勘察与分析,使其能够帮助相关工作人员能够获取一份完整的勘察资料,来帮助其做出一份有效的勘察报告,从而进一步为工程单位提供一份工程设计与施工所需的重要的岩石参数。
一、岩土工程勘察的根本概述岩土工程勘察的目的根据所要设计施工的建筑物实际的结构特征与具体的任务要求,来对其进行有效的岩土勘察工作,使其能够准确的反映出建筑场地实际的岩土工程条件以及相应的岩溶地质特征,从而为工程建筑的设计施工提供有效的岩石参数,帮助建筑的地基情况作出相应的岩土工程评价与分析,并进一步对岩石的根底类型与形式以及相应的地基处理手段等问题提出合理化的建议【1】。
岩土工程勘察的方法在进行实际的岩土工程勘察工作时,往往需要其对岩土工程的实际勘察等级和勘察要求以及建筑物的具体规模和实际的场地特征,选用建筑现场的地质调查与岩土工程的测量和岩石钻探等方法,来对建筑场地的实际情况将进行相应的岩石勘察工作,从而获取全面而又准确的岩土工程勘察资料。
岩土工程勘察中要点及难点分析
![岩土工程勘察中要点及难点分析](https://img.taocdn.com/s3/m/829903f583c4bb4cf7ecd1fb.png)
岩土工程勘察中要点及难点分析摘要:岩土工程勘察是工程规划、设计、建设前期的基础性工作,对于工程建设质量具有十分重要的意义,勘察结果的准确性对工程项目的结构设计、基础施工具有指导性作用。
本文主要根据一些现行规范以及条例,结合工程实例对市政工程勘察工作中的要点及难点分析,以供岩土工程技术人员借鉴和参考研究之用。
关键词:岩土工程勘察;要点;难点1、项目资料的收集进行市政岩土工程地质勘察工作,首先应该重视项目资料的整理及收集,尤其是要对项目的拟建建筑物的情况进行深入了解,包含项目总平图等完善资料是进行本项目勘察工作的必要前提。
以本次勘察的市政工程某污水处理厂为例,其主要建筑物为:生物反应池、二沉池、细格栅及旋流、砂池、泵房、储泥池、配水井、紫外线消毒渠及出水泵房、出水高位井、和综合楼。
勘察工作前必须收集设计图、总平面图,包括地理位置,场地整平标高,明确拟建建筑物的结构特点、构筑平面尺寸、基础形式、埋深、荷载、地基允许变形等等,编写勘察大纲,以使工程现场勘察和评价有针对性。
2、选择正确的勘察依据污水处理厂属于市政工程范畴,应以《市政勘察规范》、《室外给水排水和燃气热力工程抗震设计规范》、《城市规划工程地质勘察规范》为主要勘察依据,结合一般规范进行勘察工作。
岩土工程是一门实践性很强的自然科学,同一岩土层在不同地区岩土工程性质各异,当地经验是经过当地大量工程实践和试验得出的真实有效依据,因此应当符合当地现行规范,如《广西壮族自治区岩土工程勘察规范》、《广西膨胀土地区建筑勘察设计施工技术规程》等符合当地地质条件的规范进行。
3、理清项目勘察等级及勘察目、要求根据现行规范确定勘察等级,明确勘察目的与要求,查明场地及附近有无影响工程稳定性的不良地质作用,并提出防治方案;查明场地岩土层的成因、时代、地层结构,分析、评价场地和地基的稳定性、均匀性;确定岩土层的物理力学性质,为设计提供所需的岩土参数;查明场地类别、地震烈度和地震效应,并判定有无液化可能性;查明场地地下水埋藏情况,评价地下水和土的腐蚀性,论证其对基础施工和运行的不良影响并提出防治措施。
《岩土工程勘察补充》复习题及答案
![《岩土工程勘察补充》复习题及答案](https://img.taocdn.com/s3/m/cb186d16bdd126fff705cc1755270722192e599a.png)
《岩土工程勘察补充》复习题及答案知识点部分:1.工程地质测绘在不同勘察阶段的比例尺是多少?工程地质测绘要收集哪些资料?2.工程地质测绘测点定位标测方法用目测法吗?还是半仪器法?还是仪器法?对地质构造线、地层接触线、岩性分界线、软弱夹层、地下水露头、有重要影响的不良地质现象等特殊的地质观测点采用什么方法定位?3.了解岩土工程勘察报告包含哪些内容。
4.了解统计岩土参数,岩土参数的标准差和关变异系数的意义。
什么是岩土参数的标准值?5.岩土工程地质测绘实地测绘法的布置方法有哪些?6.什么是岩芯采取率?钻探有哪三个基本程序?7.贯入式取土器和回转式取土器适用于哪些岩土?8.岩土工程地质测绘实地测绘法的布置方法有哪些?9.静力触探探头分单桥探头和双桥探头,有什么区别?什么是比贯入阻力?10.为保证工程地质测绘精度,除在测绘时应满足测绘技术要求外,对测绘所用的底图的比例尺有什么要求?测绘精度误差最大多少?11.边坡工程勘察勘探线布置有什么要求?勘探孔深度有什么要求?12.房屋建筑与构筑物详细勘察阶段,对不同抗震设防烈度的场地,应做什么工作?13.土样质量划分为几个等级?各级土样能进行哪些试验项目?14.薄壁取土器、厚壁敞口取土器、标准贯入器、岩芯钻头(回转取土器)取得的土试样等级从高到低怎么排列?15.在地下洞室选址时,洞室轴线方向与区域构造线、岩层走向的关系应如何?16.目测法、半仪器法和仪器法分别用于哪种比例尺的工程地质测绘?17.原状土试样划分为几级?18.测定孔内岩体波速宜采用什么地球物理勘探方法?19.静力载荷实验的终止条件是什么?20.地下水对桩基有哪些作用?21.岩土参数的统计分析通常用哪些参数?各有什么意义?22.什么是岩体?什么是岩体结构面?按成因划分,结构面有几种类型?23.基坑开挖有哪几种类型?名词解释部分:1.岩土工程勘察2.桩负摩阻力3.土的颗粒级配4.工程地质测绘5.不良地质作用强烈发育6.软弱结构面7.不扰动土样(原状土样)8.岩石质量指标(RQD)9.原位测试10.围岩和围岩应力11.岩体12.液限和塑限13.工程地质单元14.控制性勘探孔15.地基承载力16.现场检验与监测问答题:1.岩土工程勘察包含哪些工作内容?2.工程地质测绘和调查中观测点布置有何要求?3.岩土工程勘探的任务是什么?通常采用什么手段?4.保证土取样质量的主要措施有哪些?5.什么是原位测试?原位测试有哪些优点?6.静力载荷试验和静力触探的工作原理是什么?可以得到哪些成果?7.工程地质测绘地质观测点的定位所采用的标测方法及其相应的适用范围(指相应的比例尺和勘察阶段等)?8.工程地质测绘和调查中观测点布置有何要求?9.房屋建筑物和构筑物的主要岩土工程问题有哪些?10.如何进行岩土工程勘察等级的划分?11.地下洞室选址时如何进行地质构造条件的选择?12、同一工程地质单元有哪些共同的特征?13.房屋建筑与构筑物勘察总体要求是什么?选择题(单项选择和多项选择都有)1、岩土工程详细勘察阶段工程地质测绘的比例尺应为:()(A)1:200~1:2000;(B)1:5000~1:10000;(C)1:2000~1:5000;(D)1:10000~1:50000;答案:A2、岩土工程详细勘察阶段地质平面图的最终图件应:()(A)利用半仪器法在现场标注后回到室内清绘;(B)直接在现场一次成图;(C)在现场测绘、标注在同等比例尺的地形图上,回到室内再按实测坐标标注、再清绘成图;(D)利用航片或卫片在室内直接成图;答案:C3、载荷实验的终止条件应为()(A)承压板周围的土体有明显的侧向挤出;(B)沉降量超过承压板直径或宽度的1/12;(C)24小时内沉降随时间近似等速或加速发展;(D)A、B、C三者之中的任何一种;答案:D4、静力触探适用于()(A)淤泥、粘性土;(B)粉土、密实粉砂、粘性土、淤泥;(C)粘性土、填土、密实粉砂;(D)粘性土、粉土、密实粉砂及含碎石的土层;答案:D5、标准贯入实验不但可以测试土的承载力,还可以测试()(A)软土的灵敏度、砂土液化;(B)单桩承载力、土的状态、液化势;(C)膨胀土的膨胀势;(D)土的先期固结压力;答案:B6、岩土工程勘察报告应包括()(A)文字说明书、附件;(B)文字说明书、附图;(C)只有文字说明书;(D)文字说明书、附图、附表、测试成果表、附件等;答案:D7、地基土的破坏型式有()(A)剪切破坏、水平移动;(B)整体剪切破坏、局部剪切破坏;(C)整体剪切破坏、局部剪切破坏、冲切破坏;(D)挤压破坏、剪切破坏;答案:C8、岩土工程的定量分析可()(A)采用定值法,特殊工程需要时可辅以概率法进行综合评价;(B)一律采用保证概率法进行评价;(C)采用理论分析加经验公式相结合的方式进行评价;(D)完全利用现场原位测试数据来进行评价;答案:A9、十字板剪切实验测定抗剪强度,主要实用于()(A)饱和沙土;(B)硬塑黏土;(C)饱和粉质粘土;(D)饱和软黏土;答案:D10、利用标准贯入试验不能做的项目是()(A)砂土和粘性土的地基承载力;(B)评价砂土振动液化;(C)判定粘性土的稠度状态和无侧限抗压强度;(D)判定粘性土的黏粒含量;答案:D11、某项目为40层高层建筑,拟建在中等风化花岗岩上,地形地貌较复杂,则该项目的岩土工程勘察等级为:A 甲级B 乙级C 丙级 D无法判断12、抗震设防烈度为大于或等于几度时,应判定场地和地基的地震效应?A 5度B 6度C 7度D 8度13、下列哪一种方法不属于地球物理勘探?A 电阻率法B 地震折射波法C 探槽 D声波测井14、工程勘察需要测试抗剪强度和压缩性指标,须采取几级土试样?A ⅡB ⅠC ⅢD Ⅳ15、以下各勘察方法中是工程地质勘察中一项最基本的勘察方法的是。
岩土工程勘察复习资料(整合版)
![岩土工程勘察复习资料(整合版)](https://img.taocdn.com/s3/m/baba300a941ea76e59fa0430.png)
安徽理工大学地球与环境学院岩土工程勘察复习资料1岩土工程勘察:根据建设工程的要求,查明工程地质条件、分析岩土工程问题、评价工程建设场地,编制勘察文件的活动。
2岩土工程勘察阶段划分及具体任务:(1)可行性研究勘察(选址勘察):为场地方案确定提供依据,应符合确定场地方案的要求(2)初步勘察:为初步设计或扩大初步设计提供依据或计算参数,应符合初步设计或扩大初步设计的要求(3)详细勘察:为施工图设计提供依据或计算参数,应符合施工图设计的要求(4)施工勘察:施工勘察就是配合设计、施工单位进行勘察,解决与施工有关的岩土工程问题,并提出相应的勘察资料。
3岩土工程勘察的目的和任务:①阐述建筑场地的工程地质条件,指出场地内不良地质现象的发育情况及其对工程建筑的影响,对场地稳定性作出评价。
②查明工程范围内岩土体的分布、性状和地下水活动条件,提供设计、施工和整治所需的地质资料和岩土技术参数③分析、研究有关的岩土工程问题。
并作出评价结论。
④对场地内建筑总平面布置、各类岩土工程设计、岩土体加固处理、不良地质现象整治等具体方案作出论证和建议。
⑤预测工程施工和运行过程中对地质环境和周围建筑物的影响,并提出保护措施的建议4岩土工程参数:一类是评价指标,用以评价岩土的性状,作为划分地层鉴定类别的主要依据;另一类是计算指标,用以设计岩土工程,预测岩土体在荷载和自然因素作用下的力学行为和变化趋势,并指导施工和监测。
5岩土工程分析与评价的主要内容:1、场地稳定性和适宜性评价2、场地地层结构和地下水空间分布的参数、岩土体工程性质和性状的设计参数3、预测拟建工程施工和运营过程中可能出现的岩土工程问题,并提出相应的防治对策和措施以及合理的施工方法4、提出地基与基础、边坡工程、地下洞室等各种岩土工程方案设计的建议 5、预测拟建工程对现有工程的影响,以及对环境变化的影响6岩土工程分析与评价应符合下列要求:1、充分了解工程结构的类型、特点和荷载情况和变形控制要求;2、掌握场地的地质背景,考虑岩土材料的非均质性、各向异性和随时间的变化,评估岩土参数的不确定性,确定其最佳估值;3、充分考虑当地经验和类似工程的经验;4、理论依据不足、实践经验不多的岩土工程,可能过现场模型试验作足尺试验取得实测数据进行分析评价。
岩土工程勘察期末复习重点
![岩土工程勘察期末复习重点](https://img.taocdn.com/s3/m/c34d7e13f78a6529647d53cb.png)
第4章 土体原位测试
(3)浅层平板静力载荷试验根据p-s曲线确定地基土承载力特征值:有比 例界限时,取比例界限对应的荷载值;当极限荷载小于比例界限荷载的2倍 时,取极限荷载的一半;对于缓变型曲线,取s=0.01~0.015b对应的荷载, 但其值不能大于最大加载量的一半;参加统计的试验点不应小于3点,各试 验点的极差不得超过其平均值的30%,取平均值作为该土层的地基承载力特 征值。 (4)静力触探试验的探头包括单桥探头、双桥探头、孔压探头。静力触探 成果可用于划分土层、确定桩基承载力。 (5)动力触探试验包括圆锥动力触探试验、标准贯入试验。轻型、重型、 超重型圆锥动力触探使用的锤重分别为10kg、63.5kg、120kg。通过锤击数 可以判断碎石土、砂土、粉土的密实度,确定地基土承载力。 (6)标准贯入试验的探头是空心圆柱形,是间断贯入而不是连续贯入,使 用锤重为63.5kg和落距为76cm(与重型动力触探相同),每次测试只能按 要求贯入0.45cm(预先打入土中0.15m,不计锤击数;开始记录每打入 0.10m及累计0.30m的锤击数N)。
6
绪论
(5)岩土工程勘察的具体任务有哪些? ① 阐述建筑场地的工程地质条件,指出场地内不良地质现象的发育情况 及其对工程建设的影响,对场地稳定性作出评价。 ② 查明工程范围内岩土体的分布、性状和地下水活动条件,提供设计、 施工和整治所需的地质资料和岩土技术参数。 ③ 分析、研究有关的岩土工程问题,并作出评价结论。 ④ 对场地内建筑总平面布置、各类岩土工程设计、岩土体加固处理、不 良地质现象整治等具体方案作出论证和建议。 ⑤ 预测工程施工和运行过程中对地质环境和周围建筑物的影响,并提出 保护措施的建议。 ⑥ 根据勘察结果,选择最适宜的建筑场址,计算地基和基础的承载力、 变形和稳定性。
岩土工程勘察重点
![岩土工程勘察重点](https://img.taocdn.com/s3/m/2ed0f9e0370cba1aa8114431b90d6c85ec3a8886.png)
精品文档一.岩土工程勘察的任务和目的1、查明建筑场地的工程地质条件,对场地的适宜性和稳定性做出评价,选择最优的建筑场地。
2、查明工程范围内岩土体的分布、性状和地下水活动条件,提供设计、施工、整治所需要的地质资料和岩土工程参数。
3、分析、研究工程中存在的岩土工程问题,并做出评价结论。
4、对场地内建筑总平面布置、各类岩土工程设计、岩土体加固处理、不良地质现象整治等具体方案做出论证和意见。
5预测工程施工和运营过程中可能出现的问题,提出防治措施和整治建议。
二.工程地质测绘(比例尺,精度等)一.范围:1.由拟建建筑物的类型和规模决定:建筑物类型不同,规模大小不同,则它与自然环境相互作用影响的范围、规模和强度也不同,选择测绘范围时,首先要考虑到这一点。
2.设计阶段:工程地质测绘范围是随着建筑物设计阶段(即岩土工程勘察阶段)的提高而缩小的3.工程地质条件的复杂程度和研究程度:工程地质条件复杂,研究程度差,工程地质测绘范围就大。
二比例尺:工程地质测绘的比例尺主要取决于设计要求,在同一设计阶段内,比例尺的选择则取决于场地工程地质条件的复杂程度以及建筑物类型、规模及其重要性。
(1)可行性研究勘察阶段1:50000〜1:5000属小、中比例尺测绘;(2)初步勘察阶段1:10000~1:2000,属中、大比例尺测绘;(3)详细勘察阶段1:2000~1:200或更大,属大比例尺测绘。
三.精度:工程地质测绘的精度系指在工程地质测绘中对地质现象观察描述的详细程度,以及工程地质条件各因素在工程地质图上反映的详细程度,为了保证工程地质图的质量,工程地质测绘的精度必须与工程地质图的比例尺相适应。
1.观察描述的详细程度是以各单位测绘面积上观察点的数量和观察线的长度来控制的。
通常不论比例尺多大一般都以图上的距离为2〜5cm有一个观察点来控制,观测点可不必均匀布设。
当天然露头不足时,必须采用人工露头来补充,所以在大比例尺测绘时,常需配合有剥土,探槽,试坑等探坑工程。
岩土工程勘察培训内容--岩土工程勘察工作要点及基本知识
![岩土工程勘察培训内容--岩土工程勘察工作要点及基本知识](https://img.taocdn.com/s3/m/3e41025ba8956bec0975e3d4.png)
岩土工程勘察培训内容岩土工程勘察工作要点及基本知识第一章岩土工程勘察工作要点 (1)一、勘察工作流程 (1)二、勘察工作前期的策划和纲要编写 (1)1、产品实现的策划活动 (1)2、勘察纲要的编写 (1)三、野外技术质量控制 (2)1、对野外技术人员的要求 (2)2、取样的要求 (3)3、钻孔原位测试记录 (4)4、地下水位的观测记录 (5)5、钻探的记录 (6)四、填写送样单注意事项 (7)五、勘察报告编制 (8)1、报告的编制程序 (8)2、报告论述的主要内容 (9)3、努力提高报告的编写能力 (11)第二章岩土工程勘察基本知识 (12)一、岩石分类和鉴定 (12)二、土的分类和鉴定 (18)第一章岩土工程勘察工作要点一、勘察工作流程1、按公司项目分级管理办法对项目进行分级并申报;2、外来文件审批;3、产品要求评审;4、产品实现的策划活动;5、编写勘察纲要逐级审批(有特点的项目编写项目创优计划);6、进行野外施工作业(针对难点和关键点积极开展QC活动);7、填写送样单,所取样品进行室内试验;8、资料汇总,并进行勘察报告的编写、逐级审批及出版装订;9、将勘察报告交付甲方,并将报告及原始记录等进行归档;10、参与项目验槽等后续服务,进行顾客满意度调查,总结项目经验,并注意收集该项目的竣工验收资料、照片等,积极进行项目评优的申报工作。
二、勘察工作前期的策划和纲要编写1、产品实现的策划活动勘察工作前期必须进行产品实现的策划活动,按公司项目分级管理办法对项目分级申报后,按审批结果选定项目部成员,然后进行产品实现的策划活动。
策划活动必须根据项目所处位置的大概地质条件和项目本身的特点,进行多方面的策划,确保技术质量满足相关规范及委托任务书的要求,工期满足业主要求,特殊项目针对项目本身特点进行关键点的策划,有针对性的解决项目的重点和难点问题。
策划活动是将来顺利圆满完成项目的前提保证,必须及时、真实、有效地进行策划活动。
岩土工程勘察复习重点
![岩土工程勘察复习重点](https://img.taocdn.com/s3/m/3042f15977232f60ddcca136.png)
绪论1.岩土工程勘察的目的和任务答:目的——充分利用有利的自然地质条件,避开或改造不利的地质因素,保证工程建筑物的安全稳定、经济合理和适用正常任务——按照建筑物或建筑物不同勘察阶段的要求。
为工程的设计、施工以及岩土体治理加固、开挖支护和降水工程提供地质资料何必要的技术参数,对有关的岩土工程问题作出论证和评价。
2.岩土工程的基本特点答:在研究岩土工程问题时,必须考虑他们与工程建设的关系及相互影响,预测工程建设活动与地质环境间可能产生的工程地质作用的性质和规模即将来发展的趋势一章岩土工程勘察基本问题1.工程地质条件:指与工程建筑有关的地质要素集合,包括地形地貌、岩土类型及其工程地质性质、地质结构与地应力、水文地质条件、不良地质作用以及天然建筑材料。
岩土工程问题分析的基本思路是什么?答:①分析工程建筑物语工程地质条件之间的相互作用的影响因素、作用机理与过程、边界条件,作出评价。
②利用各种参数和计算公式进行计算,做出定量评价,明确两者之间作用的强度或岩工程问题的严重程度、发生发展的过程,预测工程施工过程和建成以后这种作用会产生的影响,做出确切的评价和结论,提供设计和施工时参考,共同制定防治措施方案。
2.岩土工程勘察的方法有哪些?答:①.工程地质测绘和调查。
②.勘探和取样。
③原位测试与室内试验。
④现场检验与检测。
⑤勘察资料室内整理。
3.岩土工程勘察阶段是如何划分的?各阶段所采用的勘察方法有何不同?答:①可行性研究勘察阶段(方法:根据现有资料现场检测。
)②初步勘察阶段(根据已有资料进行工程地质测绘,勘探,物探,原位测试为主)③详细勘探阶段(勘探和原位测试为主)④施工勘察阶段(检验与检测,施工超前地质预测施工和运营中突发性工程问题)二章工程地质测绘与调查1.工程地质测绘研究的内容有哪些?答:①地形地貌。
②地层岩性。
③地质构造与地应力。
④水文地质条件。
⑤不良地质作用⑥人类工程活动2.简述工程地质测绘法的方法、特点及其程序。
岩土工程勘察复习资料
![岩土工程勘察复习资料](https://img.taocdn.com/s3/m/b8fc58afc77da26925c5b04e.png)
1、岩土工程勘察:根据建设工程的要求,查明、分析、评价建设场地的地质、环境特征和岩土工程条件,编制勘察文件的活动。
2、工程地质测绘:采用搜集资料、调查访问、地质测量、遥感解译等方法,查明场地的工程地质要素,并绘制相应的工程地质图件。
3、持力层:埋置基础的土层;地基范围内持力层以下的土层。
4、钻探:是指用一定的设备、工具(即钻机)来破碎地壳岩石或土层,从而在地壳中形成一个直径较小、深度较大的钻孔的过程。
5、岩石质量指标(RQD):用直径为75mm的金刚石钻头和双层岩芯管在岩石中钻进,连续取芯,回次钻进所取岩芯中,长度大于10cm的岩芯段长度之和与该回次进尺的比值,以百分数表示。
6、岩芯采取率:钻进所采取岩心实际长度与钻进实际进尺之比。
7、坑探工程展视图:指沿坑探工程的壁、底面所编制的地质断面图,按一定的制图方法将三度空间的图形展开在平面上。
8、平板静力载荷试验:简称载荷试验,是在保持地基土的天然状态下,在一定面积的承压板上向地基土逐级施加荷载,并观测每级荷载下地基土的变形特性。
9、静力触探试验:是把具有一定规格的圆锥形探头借助机械匀速压入土中,以测定探头阻力等参数的一种原位测试方法。
10、圆锥力触探试验:利用一定的落锤能量,将一定尺寸、一定形状的圆锥探头打入土中,根据打入的难易程度来评价土的物理力学性质的一种原位测试方法。
11、标准贯入试验、标贯:利用一定的落锤能量,将一定尺寸、一定形状的探头打入土一定深度,根据锤击次数来评价土的物理力学性质的一种原位测试方法。
12、旁压试验:通过圆柱状旁压器对钻孔孔壁施加均匀横向压力,使孔壁土体发生径向变形直至破坏,同时通过测量系统量测横向压力和径向变形之间的关系,进一步推求地基土力学参数的一种原位测试方法。
13、十字板剪切试验:十字板剪切试验(VST)是用插入软粘土中的十字板头,以一定的速率转动,在土层中形成圆柱形破坏面,测定饱和软粘土的抗剪强度的原位测试方法。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
不良地质现象:对工程建设不利或有不良影响的动力地质现象按《岩土工程勘察规范》GB50021-02(以下简称《规范》)规定,岩土工程勘察的等级,是由工程安全等级、场地和地基的复杂程度三项因素决定的。
地基复杂程度也划分为三级:一级地基、二级地基、三级地基1)一级地基:符合下列条件之一者即为一级地基:(1)岩土种类多,性质变化大,地下水对工程影响大,且需特殊处理;(2)多年冻土及湿陷、膨胀、盐渍、污染严重的特殊性岩土,对工程影响大,需作专门处理的;变化复杂,同一场地上存在多种的或强烈程度不同的特殊性岩土也属之。
2)二级地基:符合下列条件之一者即为二级地基:(1)岩土种类较多,性质变化较大,地下水对工程有不利影响;(2)除上述规定之外的特殊性岩土。
3)三级地基(1)岩土种类单一,性质变化不大,地下水对工程无影响;(2)无特殊性岩土。
《岩土工程勘察规范》明确规定勘察工作划分为可行性研究勘察、初步勘察和详细勘察三个阶段。
详细勘察的目的,是对岩土工程设计、岩土体处理与加固、不良地质现象的防治工程进行计算与评价,以满足施工图设计的要求。
岩土工程勘察的方法或技术手段,有以下几种:(1)工程地质测绘;(2)勘探与取样;(3)原位测试与室内试验;(4)现场检验与监测。
工程地质测绘是运用地质、工程地质理论,对与工程建设有关的各种地质现象进行观察和描述,初步查明拟建场地或各建筑地段的工程地质条件。
根据研究内容的不同,工程地质测绘可分为综合性测绘和专门性测绘两种。
工程地质测绘具有如下特点:(1)工程地质测绘对地质现象的研究,应围绕建筑物的要求而进行。
(2)工程地质测绘要求的精度较高。
(3)为了满足工程设计和施工的要求,工程地质测绘经常采用大比例尺专门性测绘。
工程地质测绘对地质构造研究的内容包括:①岩层的产状及各种构造型式的分布、形态和规模;②软弱结构面(带)的产状及其性质,包括断层的位置、类型、产状、断距、破碎带宽度及充填胶结情况;③岩土层各种接触面及各类构造岩的工程特性;④挽近期构造活动的形迹、特点及与地震活动的关系等。
工程地质测绘中地貌研究的内容有:①地貌形态特征、分布和成因;②划分地貌单元,地貌单元形成与岩性、地质构造及不良地质现象等的关系;③各种地貌形态和地貌单元的发展演化历史。
不良地质现象研究的目的,是为了评价建筑场地的稳定性,并预测其对各类岩土工程的不良影响。
岩土工程勘探的任务详细研究建筑场地或建筑地段的岩土体和地质构造。
研究水文地质条件。
研究地貌和不良地质现象。
取样及提供野外试验条件。
提供检验与监测的条件。
其他。
如进行孔中摄影及孔中电视,喷锚支护灌浆处理钻孔,基坑施工降水钻孔,灌注桩钻孔,施工廊道和导坑等。
岩土工程勘探的特点(1)勘探范围取决于场地评价和工程影响所涉及的空间,除了深埋隧道和为了解专门地质问题而进行的勘探外,通常限定于地表以下较浅的深度范围内。
(2)大多数工程都坐落于第四系土层或基岩风化壳上,应给予特别注意和研究。
(3)为了准确查明岩土的物理力学性质,在勘探过程中必须注意保持岩土的天然结构和天然湿度,尽量减少人为的扰动破坏。
(4)为了实现地质、水文地质、岩土工程性质的综合研究,以及与现场试验、监测等紧密结合,要求岩土工程勘探发挥综合效益,对勘探工程的结构、布置和施工顺序也有特殊的要求。
岩土工程勘探常用的手段有钻探工程、坑探工程及地球物理勘探三类。
岩土工程钻探有如下特点:(1)钻探工程的布置,不仅要考虑自然地质条件,还需结合工程类型及其结构特点。
如房屋建筑与构筑物一般应按建筑物的轮廓线布孔。
(2)除了深埋隧道以及为了解专门地质问题而进行的钻探外,孔深一般十余米至数十米,所以经常采用小型、轻便的钻机。
(3)钻孔多具综合目的,除了查明地质条件外,还要取样、作原位测试和监测等;有些原位测试往往与钻进同步进行,所以不能盲目追求进尺。
(4)在钻进方法、钻孔结构、钻进过程中的观测编录等方面,均有特殊的要求。
我国岩土工程勘探常采用的钻探方法及设备:常采用的方法:冲击钻探、回转钻探和振动钻探等;按动力来源又将它们分为人力的和机械的两种。
机械回转钻探的钻进效率高,孔深大,又能采取岩心,所以在岩土工程钻探中使用最广泛。
双层岩心管钻进双层岩心管钻进是复杂地层中最普遍采用的一种钻进技术。
一般岩心钻采用的是单层岩心管,其主要的缺点是钻进时冲洗液直接冲刷岩心,致使软弱、破碎岩层的岩心被破坏。
而双层岩心管钻进时,岩心进入内管,冲洗液自钻杆流下后,在内、外两管壁间隙循环,并不进入内管冲刷岩心,所以能有效地提高岩心采取率。
双层岩心管有双层单动和双层双动两类结构,以前者为优。
钻孔设计书的内容要点包括:(1)钻孔附近的地形、地质概况及钻孔目的。
钻孔的目的一定要充分说明,使施钻人员和观测、编录人员都明确该孔的意义及钻进中应注意的问题。
这对于保证钻进、观测和编录工作的质量,是至关重要的。
(2)钻孔的类型、深度及孔身结构。
根据已掌握的资料,绘制钻孔设计柱状剖面图,说明孔中将要遇到的地层岩性、地质构造及水文地质情况等,据以确定钻进方法、钻孔类型、孔深、开孔和终孔直径以及换径深度、钻进速度及保护孔壁的方法等。
(3)岩土工程要求。
包括岩心采取率、取样、试验、观测、止水及编录等各方面的要求。
编录的项目及应取得的成果资料有:钻孔柱状剖面图、岩心素描(或照相)、钻进观测、试验记录图及水文地质日志等。
(4)说明钻探结束后对钻孔的处理意见。
土体原位测试技术的种类土体原位测试一般是指在岩土工程勘察现场,在不扰动或基本不扰动土层的情况下对土层进行测试以获得所测土层的物理力学性质指标及划分土层的一种土工勘测技术。
可以归纳为下列两类:(1)土层剖面测试法。
它主要包括静力触探、动力触探、扁铲松胀仪试验及波速法等。
(2)专门测试法。
它主要包括载荷试验、旁压试验、标准贯入实验、抽水和注水试验、十字板剪切试验等。
静力触探试验(英文缩写CPT),是把具有一定规格的圆锥形探头借助机械匀速压入土中,以测定探头阻力等参数的一种原位测试方法。
静力触探成果应用(1)划分土层;(2)求取各土层工程性质指标;(3)确定桩基参数。
动力触探试验成果的应用:(1)划分土类或土层剖面(2)确定地基土承载力(3)求桩基承载力和确定桩基持力层(4)确定砂土密实度及液化势(5)确定粘性土稠度及c、φ值。
⑴试验成果整理旁压试验的主要成果是旁压p-S或p-V曲线,可从曲线上求出一些和土的性质有关的参数。
1)数据校正(1)压力校正(2)测管水位下降值2)绘制p-S曲线根据预钻式旁压p-S曲线的特征,可以求取三个特征值:(1)静止侧压力p0(2)临塑压力pf(3)极限压力pl试验成果应用旁压试验与载荷试验在加压方式、变形观测、曲线形状等方面都有类似之处,其用途也基本相同1,确定地基承载力标准值(1)临塑压力法。
(2)极限压力法。
2,计算地基土的旁压模量十字板剪切试验成果应用1)估算地基允许承载力2)预估极限端阻力和极限侧摩阻力3)其他将十字板抗剪强度用于软土地基及其他软土填挖方斜坡工程的稳定性分析与核算,是尤为普遍的。
用十字板剪切仪可以测定软土中地基及边坡遭受破坏后的滑动面附近土的抗剪强度,反算滑动面上土的强度参数,可为地基与边坡稳定性分析确定合理的安全系数提供依据。
在软土地基堆载预压处理过程中,可用十字板剪切试验测定地基强度的变化,用于控制施工速率及检验地基加固程度。
据其方法不同,静力法又可分为承压板法、狭缝法、钻孔变形法及水压法等。
原位岩体强度试验主要有直剪试验、单轴和三轴抗压试验等。
常用的应力量测方法主要有:应力解除法、应力恢复法和水压致裂法等。
这些方法的理论基础是弹性力学。
应力恢复法基本原理应力恢复法一般在平硐壁面(也可在地表露头面)上进行。
在岩面上切槽,岩体应力被解除,应变也随之恢复;然后在槽中再埋入液压枕,对岩体施加压力,使岩体的应变恢复至应力解除前的状态;此时,液压枕施加的压力即为应力解除前岩体受到的应力,这一应力值实际上是平硐开挖后壁面处的环向应力。
通过量测应力恢复后的应力和应变值,利用弹性力学公式即可求解出测点岩体中的应力状态。
根据所采用应变计的类型不同,应力恢复法可分为钢弦应变计法、电阻片法和光弹应变计法。
应力恢复法适应于坚硬、半坚硬完整岩体。
(一)基本原理水压致裂法是利用橡胶栓塞封堵一段钻孔,然后通过水泵将高压水压入其中,使孔壁岩体产生拉破裂。
假定铅直钻孔孔轴平行于某一岩体应力分量时,典型情况下的水泵压力随时间变化的关系如图5-18所示。
压力从p0开始增加,到峰值pc1时,孔壁某特定部位将产生拉破裂,压力也随之降低,并稳定于ps,这一压力称为封井压力(或称关闭压力)。
这时若人为地降低水压力,则孔壁拉裂隙在岩体应力作用下将闭合。
当再次升压时,裂隙将再次张开,压力达到峰值pc2后再次降低并稳定在ps值附近。
利用测得的几个特征压力pc1、pc2、ps及拉裂隙方位等数据,根据弹性力学中圆形孔洞周边应力公式即可求得岩体中的两个水平应力值,而铅直应力可大致等于ρgh。
另外,大量的试验资料表明,孔壁的初始破裂通常是铅直的,且沿最大水平主应力方向发展,借此可判断岩体中水平应力的方向。
水压致裂法的主要优点是:①量测深度不受限制、代表性好。
②试验设备简单,操作方便,测量结果直观,精度高。
主要缺点是主应力方向难以准确确定。
岩体声波测试分为单孔法、跨孔法、和表面测试法、基本原理当岩体受到振动、冲击或爆破作用时,将激发不同动力特性的应力波,根椐波动理论可以求得岩体的动力学参数。
成果整理与应用(1)按公式计算岩体的纵、横波速度(2)按公式计算岩体动弹性参数(3)按公式计算岩体的声学参数利用以上各种指标可以评价岩体的力学性质、岩体质量、风化程度及其各向异性特征。
此外,还可以波速指标进行岩体风化分带、岩体分类和确定地下硐室围岩松弛带等。
点荷载试验是将岩块试件置于点荷载仪的两个球面圆锥压头间,对试件施加集中荷载直至破坏,然后根据破坏荷载求岩石的点荷载强度。
此项测试技术的优点是,可以测试不规则岩石试件以及低强度和严重风化岩石的强度。
岩体回弹锤击试验基本原理根据刚性材料的抗压强度与冲击回弹高度在一定条件下存在着某种函数关系的原理,利用岩体受冲击后的反作用,使弹击锤回跳的数值即为回弹值(R)。
此值愈大,表明岩体愈富弹性、愈坚硬,反之,说明岩体软弱,强度低。
水平收敛计目前常用的是带式收敛计和钢尺式收敛计。
岩土体内部的应力可分为初始应力和二次应力。
那么在什么条件下应进行地下水监测呢?根据《规范》规定,大致有以下几种情况:①当地下水位的升降影响岩土体稳定,以致产生不良地质现象时;②当地下水位上升对构筑物产生浮托力或对地下室和地下构筑物的防潮、防水产生较大影响时;⑧当施工排水对工程有较大影响时;④当施工或环境条件改变造成的孔隙水压力、地下水压力的变化对岩土工程有较大影响时。
