桩基施工作业指导书

合集下载

桩基工程作业指导书

桩基工程作业指导书
桩基工程
建筑安装工程安全生产作业指导书
分项工程名称
部位
数量
负责部门
作业内容
交底人签字
作业班组签字
施工期限
年月日
年月日
交底内容:
1、进入施工现场必须遵守安全生产六大纪律。
2、各桩基机械应放置平稳、坚实,地基耐力满足相应要求。
3、机械连接件紧固牢靠,无松动和开焊。
4、卷扬机钢丝绳符合规定的要求,外露传动位防护要罩好,卷扬机绳筒防护以及吊钩保险要完好。
5、修理机械时,特别是修齿轮箱时要切断电源。
6、机械操作台严禁无证人员上机台操作,做到定机定人。
7、作业区有明显的标志或围栏、相貌整洁、场地整洁、文明施工。
8、卷扬机上钢丝绳要定期检查,不符标准及时更换。
9、机械操作人员应集中思想、听从机前工指挥,做好相互配合。
10、机前工在装拆钻杆和导向杆时要认真注意操作规程,加强自我保护意识。
11、上机架修理时,一定要戴好安全带,扣好保险钩。
补充作业指导内容:

施工作业指导书(深层搅拌桩)

施工作业指导书(深层搅拌桩)

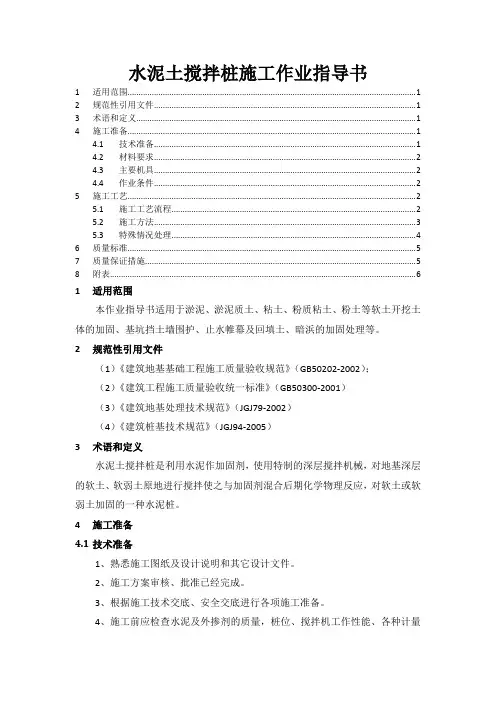

水泥土搅拌桩施工作业指导书1 适用范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 施工准备 (1)4.1 技术准备 (1)4.2 材料要求 (2)4.3 主要机具 (2)4.4 作业条件 (2)5 施工工艺 (2)5.1 施工工艺流程 (2)5.2 施工方法 (3)5.3 特殊情况处理 (4)6 质量标准 (5)7 质量保证措施 (5)8 附表 (6)1适用范围本作业指导书适用于淤泥、淤泥质土、粘土、粉质粘土、粉土等软土开挖土体的加固、基坑挡土墙围护、止水帷幕及回填土、暗浜的加固处理等。

2规范性引用文件(1)《建筑地基基础工程施工质量验收规范》(GB50202-2002);(2)《建筑工程施工质量验收统一标准》(GB50300-2001)(3)《建筑地基处理技术规范》(JGJ79-2002)(4)《建筑桩基技术规范》(JGJ94-2005)3术语和定义水泥土搅拌桩是利用水泥作加固剂,使用特制的深层搅拌机械,对地基深层的软土、软弱土原地进行搅拌使之与加固剂混合后期化学物理反应,对软土或软弱土加固的一种水泥桩。

4施工准备4.1技术准备1、熟悉施工图纸及设计说明和其它设计文件。

2、施工方案审核、批准已经完成。

3、根据施工技术交底、安全交底进行各项施工准备。

4、施工前应检查水泥及外掺剂的质量,桩位、搅拌机工作性能、各种计量设备(主要是水泥流量计及其它计量设备)完好程度。

4.2材料要求1、水泥:采用新鲜水泥,出厂日期不得超过三个月,必须具有出厂合格证与质保单并应做复试。

外加剂:所采用外加剂须具备合格证与质保单,满足设计各项参数要求。

4.3主要机具搅拌桩机、自动拌浆系统、重型步履桩架、全站仪、经纬仪、水准仪等机具须在施工前应做好设备进场安装调试、检查验收工作。

4.4作业条件1、深层搅拌法施工的场地应事先平整,清除桩位处地上、地下一切障碍物(包括大块石、树根和生活垃圾等)。

场地低洼时应回填粘性土料,不得回填杂填土。

钢板桩施工作业指导书

钢板桩施工作业指导书

5 安全员…经过岗位培训,持证上岗6 质检员…经过培训,有质检员上岗证,持证上岗7 机械工…熟悉机械性能及操作,经过培训,持证上岗…………以上作业人员均需经过安全教育、专业培训、持证上岗,施工人员应熟悉图纸及施工方法,施工前经全面技术交底,施工中全体人员应服从统一指挥,协调一致。

4.1.2材料要求根据本分部分项工程所需的钢板桩、型钢、钢管(内支撑)等主要材料(含周转材料),说明材料主要性能、规格、数量;根据主要材料的使用部位确定进场时间。

4.1.3机械设备配置根据本分部分项工程所需的机械设备,说明设备规格型号及数量;根据施工筹划确定进场时间。

4.2工艺流程施工准备→钢板桩组装→导向架加工制造→导向架定位→插打钢板桩→基坑开挖→基坑检验4.3控制要点说明:分别详述分部分项工程总体施工工艺及钢板桩插打、内支撑施工的工艺流程、施工要点、技术要求等,必要时附图。

详述钢管桩施工过程中的钢板桩材料准备、导向架安装、钢板桩插打、内支撑安装、基坑开挖过程中钢板桩监测等具体内容。

本指导书以拉森型钢板桩施工为例,指导书内各项参数仅供参考,具体数值应根据工程要求、水文地质概况、钢板桩类型等进行设定,必要时增加本指导书未列出的内容。

4.3.1施工准备1.拉森板桩整理拉森板桩运到工地后,需进行整理。

清除锁口内杂物(如电焊瘤渣、废填充物等),对缺陷部位加以整修。

锁口检查的方法:用一块长约2m的同类型、同规格的拉森板桩作标准,将所有同型号的拉森板桩作锁口通过检查。

检查采用卷扬机拉动标准拉森板桩平车,从桩头至桩尾作锁口通过检查。

对于检查出的锁口扭曲及“死弯”进行校正。

宽度检查的方法是:对于每片拉森板桩分为上中下三部分用钢尺测量其宽度,使每根桩的宽度在同一尺寸内,每片相邻数差值以小于1cm为宜。

对于肉眼看到的局部变形可进行加密测量。

对于超出偏差的拉森板桩应杜绝使用。

2.拉森板桩的其它检查对于桩身残缺、残迹、不整洁、锈皮、卷曲等都要做全面检查,并采取相应措施,以确保正常使用。

预应力混凝土(PHC)管桩施工作业指导书

预应力混凝土(PHC)管桩施工作业指导书

预应力混凝土(PHC)管桩施工作业指导书【文档一】:预应力混凝土(PHC)管桩施工作业指导书1. 前言1.1 目的本作业指导书的目的是为了指导预应力混凝土(PHC)管桩施工的全过程,以确保工程质量和施工安全。

1.2 适用范围2. 施工前准备工作2.1 工程资料和图纸准备2.2 施工方案编制2.3 设备和材料准备2.4 现场准备工作3. 桩基施工3.1 施工平台搭设3.2 桩位标定与测量3.3 打桩机械安装和调试3.4 桩孔开挖3.5 钻孔灌注桩钢筋配置3.6 预应力钢束张拉3.7 模板安装与混凝土浇筑4. 现场质量控制4.1 原材料检验与质量控制4.2 强度试验与质量控制4.3 各个施工节点的质量控制5.2 桩基验收5.3 竣工资料整理6. 安全注意事项6.1 施工现场安全要求6.2 桩基施工过程中的安全措施【附件】:1. 工程资料和图纸2. 施工方案3. 设备清单4. 材料清单【法律名词及注释】:1. 预应力混凝土(PHC)管桩:采用预应力方法施工的混凝土管桩。

2. 施工平台:用于支撑和搭设施工设备的搭建平台。

3. 钢筋配置:预应力混凝土管桩中的预应力钢束和普通钢筋的布置方式。

【文档二】:预应力混凝土(PHC)管桩施工操作手册1. 引言1.1 目标本操作手册旨在提供预应力混凝土(PHC)管桩施工过程中的详细操作指南,以确保施工质量和安全。

1.2 篇幅限制2. 施工前的准备工作2.1 准备工作的计划和组织2.2 现场布置计划2.3 材料和设备的准备2.4 相关施工文件和图纸的审查3. 桩基施工过程3.1 施工平台的搭建3.2 桩位的定位和测量3.3 打桩机械的安装和调试3.4 桩孔的开挖3.5 钢筋的布置3.6 预应力钢束的张拉3.7 模板安装和混凝土浇筑4. 现场质量控制4.1 原材料的检验和控制4.2 强度试验和控制4.3 施工过程中各个节点的质量控制5.2 桩基的验收5.3 竣工资料的整理和报送6. 安全注意事项6.1 施工现场的安全要求6.2 桩基施工过程中的安全措施【附件】:1. 工程资料和图纸2. 施工方案和计划3. 设备和材料清单【法律名词及注释】:1. 预应力混凝土(PHC)管桩:以预应力方法制作的混凝土管桩。

桩基施工作业指导书

桩基施工作业指导书

桩基施工作业指导书1、合用范围本作业指导书合用于山西中南部铁路通道ZNTJ-1标段第七项目部钻孔灌注桩基础施工。

2、作业准备2.1内业技术准备动工前组织技术人员认真学习实行性施工组织设计,审核施工图纸,澄清有关技术问题,熟悉有关规范和技术原则,制定施工安全保证措施,提出应急预案,对施工人员进行技术交底,参与施工人员进行上岗前技术培训,考核合格后持证上岗。

2.2外业技术准备搜集施工中所波及旳多种外部技术数据,修建生活房屋及施工道路、水、电等临时设施,配齐生活、办公设施,满足重要管理、技术人员生活、办公需要。

3、技术规定3.1钻孔桩施工采用冲击钻机成孔。

3.2混凝土采用高性能混凝土,施工前做好原材料检查、配合比审批工作。

混凝土采用拌合站集中拌合,混凝土罐车运送至施工现场,导管法灌注水下混凝土。

3.3对进场钻机进行统一编号,施工前做好设备检修工作。

4、施工工序与工艺流程4.1施工工序根据构造特点,以框架每联、桥梁墩台每墩台作为一种独立旳作业区。

施工工序为:施工准备→测量放样→护筒埋设、泥浆制备→钻机就位→成孔→验孔→清孔→验孔→钢筋笼制安→导管安装→二次清孔→混凝土灌注→护筒拆除→桩头凿除。

4.2工艺流程钻孔灌注桩施工工艺框图5、施工规定5.1施工准备施工前须认真查对地质状况,发现与设计提供旳地质资料不符旳,及时按照有关程序上报。

施工前对施工场地进行整平,对软弱地层采用砖渣换填,以便钻机移位及混凝土运送。

对场地进行合理规划,对泥浆池、清水池进行统一规划,保证施工现场“三通一平”,即:路通、水通、电通、场地平整。

根据构造特点及场地布置,每联配置4台钻机,从线路右侧至左侧逐排施工。

每联设置2个泥浆池,2个清水池。

5.2施工工艺5.2.1测量放样计算每个桩位坐标,复核无误后,用偏距法精确测设出桩位,并加设十字护桩,随时检测桩旳中心位置,保证桩位精确。

护筒就位后,将桩中心和标高控制点引至护筒顶口,并在钻孔桩进入不一样地层时,对桩中心及标高进行一次复核,进入泥岩后增长检测频率。

桩基施工作业指导书

桩基施工作业指导书

厂区打桩及桩基承载试验作业指导书1、工程概况及工程量1.1、工程概况工程名称及打桩范围;打桩区域地形、地势、标高、坐标,有无障碍物等;打桩场地土质情况,地下水位的情况,基坑深度,桩型、桩长、打桩深度1.2工程量:打桩根数、混凝土方量1.3工期:60天1.4作业指导书的范围为:桩型为混凝土预制方桩,采用锤击法施工,且土方开挖至设计标高上1.00米处,混凝土桩预制作业指导书见《混凝土预制构件作业指导书》。

2.编制依据《施工组织总设计》(文件编码)《桩基施工图》(图纸号)《火电施工质量检验及评定标准》第一篇:土建工程篇(95版)《电力建设安全工作规程》(第一部分:火力发电厂)(DL5009.1-2002)《电力建设安全健康与环境管理工作规定》(国电公司2002-01-21)《天津电力建设公司质量管理手册》(TJF001-2002)《天津电力建设公司职业安全卫生和环境程序文件》(版次:2001)3.作业前的条件和准备3.1、技术准备3.1.1、完成桩基施工图纸会审,经设计交底后,编写有针对性的作业指导书并报监理审批完;将分包队伍的资格材料报监理审批完3.1.2、完成厂区建筑控制方格网,根据图纸位置将桩精确定位在基坑内,并经监理验收。

3.1.3施工前完成对施工人员进行施工程序,施工工艺,质量标准,施工危险因素和环境因素辩识及控制措施等方面内容的交底工作。

3.2.作业人员(配置、资格)3.3作业机具(配置、等级、精度等)3.3.1 履带式打桩机、吊车、钻机、空压机、平板拖车、全站仪、经纬仪、水平仪等3.3.2 施工机械、机具进行检修,保证运转良好;做好易损、易坏件的备品工作;机械、机具有关的负荷实验、计量鉴定证书、使用证、能力鉴定等资料报监理备案,备查。

3.4材料和设备预制完成后的桩经监理验收合格后,按照现场打桩的顺序运送到桩机附近。

3.5安全器具准备好安全围栏、安全警示牌、安全帽、安全带、绝缘手套、绝缘鞋、防护镜等3.6场地道路修平场地,清除桩基范围内的高空、地面、地下障碍物;架空高压线距打桩架不得小于10米;修设桩机进出、行走道路,做好排水设施。

桩基施工作业指导书

桩基施工作业指导书

桩基施工作业指导书一、施工方法根据地质情况,钻孔桩基础施工采用冲击钻机,换浆法清孔,钢筋笼现场集中制作、汽车吊装,混凝土集中拌制、搅拌车运输、泵送、导管法灌注。

护筒埋设:护筒用4-6mm钢板卷制而成,每节长1.5-2.0m,其内径应大于桩直径40cm。

护筒顶高出地面30cm,埋深不小于1.0m,若实际情况需要加长,则根据实际情况确定。

护筒埋设确保准确、稳定、不漏水,护筒中心与桩位中心偏差不大于50mm。

泥浆池设置在桥下,每两个墩的桩基共一个泥浆池,使用循环槽与孔位连接,尺寸为6×6m,深2m左右。

开孔:为防止冲击振动使邻孔坍壁或邻孔刚灌注完混凝土桩的质量事故,邻孔混凝土灌注完毕24小时后,才开钻。

在孔口地质为人工填土时,开孔前在孔内多放一些粘土,并加适量粒径不大于15cm的片石,顶部抛平,用低冲程冲砸,泥浆比重1.6左右。

钻进0.5-1.0m,再回填粘土,继续以低冲程冲砸,如此反复二、三次,必要时多重复几次。

待冲砸至钻头顶在护筒下超过1m时,方可加高冲程正常钻进。

钻孔:钻孔过程根据地质情况,采用不同方法钻进。

在淤泥层和粘土层冲击时,钻头采用中冲程(1.0m-2.0m)冲击,输入较低稠度泥浆,防止卡钻、埋钻;在遇到沙层等易塌地质段,为加强护壁,先添加小片石和粘土,用小冲程(0.5m-1.0m)反复冲击,多投粘土提高泥浆的粘度与相对密度,并填加片石、碎石、卵石,使之被挤入孔壁;卵石夹土、砾石夹土、松散的砂或碎石层采用中冲程,加大泥浆稠度,添加小片石反复冲击,使孔壁被挤实;当遇到漂石、硬岩时先投入粘土和小片石,将表面垫平,再用十字型钻锥用大冲程(2.0m-4.0m)冲击;在冲击石质地层时(本标段主要为花岗岩层)用大冲程,如果遇到基岩面倾斜过大,或高低不平,回填坚硬片石,低锤快打,造成一个平台后,采用较高冲程,钻进过程中实时观测浮出钻渣粒径,判明泥浆浓度是否合适,如浮出的钻渣又小又少则应补充合格泥浆入孔。

作业指导书围护桩施工施工作业指导书内容

作业指导书围护桩施工施工作业指导书内容

作业指导书围护桩施工施工作业指导书内容围护桩施工作业指导书一、施工准备(1)场地平整施工前根据现场情况进行施工场地布置,由于旋挖钻机机身较重,对地基要求较高,施工前应平整场地,清除杂物,换除表层耕植软土,保证钻机底座填土密实,以免产生不均匀沉陷,造成孔位倾斜或偏移;在施工范围内不妨碍桩基施工的场地,挖好泥浆池和沉淀池,用钢管围护并安装安全网,设警示标志,同时做好作业场地排水工作,在施工范围内挖设好临时排水沟,确保施工场地不积水。

(2)水电接入采用就近原则,施工前向监理组申请批复,经指挥部同意后方可投入使用。

(3)制浆池、沉淀池:制浆池和沉淀池大小视桩径和桩长及钻机型号而定,并及时清理池中沉淀,运至弃土场摊铺、晾晒、碾压。

(4)制备泥浆:泥浆用优质膨润土、纤维素、纯碱加清水搅拌而成。

(5)制作钢护筒:护筒采用6mm的钢板卷制加工,护筒上下端和接头外侧焊加劲肋,以增强其刚度,护筒内径较桩径大20cm。

二、施工工艺及流程2.1施工工艺流程(1)采用旋挖钻机施工,钻孔桩采用“间隔2根桩,跳打”施工工艺。

图1 围护桩施工顺序示意图(2)施工工艺流程图如下;图2 钻孔灌注桩施工工艺流程图三、成孔施工工艺(1)测量放线根据车站围护结构设计图,并结合我公司类似施工经验,为避免成孔时出现塌孔、倾斜等而造成的侵线情况,对围护结构钻孔灌注桩采取外放10cm的措施,以免影响主体结构施工。

测量人员根据基线控制点和高程点、桩位平面图及现场基准水准点,使用全站仪测定桩位,桩位用φ25,长度为50cm钢筋打入地面40cm,作为桩的中心点,然后带线引出4根护桩,用来复核桩位。

桩位放线应确保准确无误,定位精度为1cm。

经过监理复核后方可开钻,桩位应做特殊专门保护,不得损坏。

(2)埋设护筒护筒的主要作用是保持孔口稳定和定位。

埋设时顶面高出地面0.5m。

埋设护筒时其周围用粘土分层夯实,采用挖坑埋设,开挖前用十字交叉法将桩中心引至开挖区外放四个护桩,埋设时将中心引回并使护筒中心与桩位中心重合。

灌注桩基础施工作业指导书

灌注桩基础施工作业指导书

凤凰至乌苏750kV输电线路工程施工Ⅰ标段灌注桩基础施工作业指导书批准:年月日审核:年月日编写:年月日编制单位:凤凰至乌苏750kV输电线路Ⅰ标段东电送变电工程公司施工项目部目录1、编写说明 (1)2、工程概况 (1)3、工程技术特性及施工规定 (2)4、钻孔灌注桩基础施工流程图 (7)5、作业前准备 (8)6、施工方法及工艺 (11)7、施工质量及检测 (17)8、施工安全要求 (18)9、文明施工要求 (19)10、环境保护要求 (20)1、编写说明1.1目的对本工程灌注桩基础施工作业内容、作业方法、施工工艺进行详细说明,并对技术质量、安全、文明施工、环境保护要求及其措施进行明确,以规范作业行为,指导作业人员安全施工,确保工程质量符合规范的优良级标准,符合达标投产、优质工程要求。

1.2范围适用于凤凰至乌苏750kV输电线路工程施工I标段灌注桩基础施工。

1.3引用文件、执行规范《750kV架空送电线路施工及验收规范》 GB50389-2006《750kV架空电力线路工程施工质量及评定规程》Q/GDW121-2005《建筑桩基技术规范》 JGJ94-2008《建筑桩基检测技术规范》 JGJ106-2003《建筑地基基础工程施工质量验收规范》 GB50202-2002《混凝土用水标准》JGJ63-2006《普通混凝土用砂、石质量及检验方法标准》JGJ52-2006《通用硅酸盐水泥》GB175-2007《抗硫酸盐硅酸盐水泥》GB 748—2005《钢筋混凝土用钢第1部分:热轧光圆钢筋》 GB1499.1-2008《钢筋混凝土用钢第2部分:热轧带肋钢筋》 GB1499.2-2007《钢筋焊接及验收规程》 JGJ 18-2003《普通混凝土配合比设计规程》 JGJ 55-2000《混凝土结构工程施工质量验收规范》 GB50204-2002《混凝土强度检验评定标准》 GB50107-2009《输变电工程建设标准强制性条文实施管理规程》 Q/GDW248-2008《国家电网公司输变电优质工程评选办法》国家电网基建[2011]148号《国家电网公司输变电工程达标投产考核办法》国家电网基建[2011]146号《国家电网公司基建安全管理规定》国家电网基建【2010】1020号本工程施工图2、工程概况2.1 工程简述凤凰至乌苏750kV输电线路工程,起自位于玛纳斯县的750kV凤凰变电站,止于乌苏市西南侧15km处的750kV乌苏变电站。

桩基施工作业指导书(初稿)

桩基施工作业指导书(初稿)

桥梁桩基施工作业指导书一、桩基施工前的准备工作:1、现场临时用电设施、用水设施已经完成;2、桥梁桩基施工机械进场人员到位;3、砼厂家已通过了监理工程师的考察,并已进行了批复;4、混凝土配合比及所用原材料经过监理工程师的复核试验合格并批复;5、钢筋已进场,并已通过验收;6、检测管已进场;7、分项工程开工报告已批复;8、测量工作已经完成,并已设了护桩。

9、现场配备满足生产的电源,同时配备不小于120KW的备用发电机一套二、桩基施工中的注意事项及要求:(一)、钻孔施工1、每台钻机在施工前配备一个标识牌,内容包括:墩、台号,桩基编号,设计桩底标高,设计桩顶标高,护筒标高,桩长,机长姓名,安全负责人,质检负责人2、桩基施工钻孔记录应及时、准确、完整,每两小时记录一次,在遇到地质变化时应记录清楚。

3、在钻进过程中应定时对钻孔倾斜度进行检查,并做好记录,当发现钻孔的倾斜度超过规范要求时,应立即采取措施进行纠正,防止终孔时钻孔的倾斜度达不到规范要求。

4、当钻孔进入岩层时,应立即通知现场监理对入岩的标高予以确认。

5、入岩后应定时收集岩样,并做好详细的记录(包括取样时的标高,取样的时间),岩样的保管应按取样的时间顺序分开存放,为确定入岩的深度、完成岩样的鉴别做好准备工作。

6、钻孔达到设计标高时应立即通知现场监理到场,对终孔标高进行确认。

7、终孔,当钻孔标高达到设计标高并满足规范要求(支承桩的孔深比设计深度超深不小于50㎜)、地质情况与设计相符合且嵌岩深度满足设计要求时,方可终孔。

(二)、钢筋制作及安装。

1、钢筋笼顺直无锈蚀,主筋及箍筋间距均匀,箍筋绑扎无松动,构造筋焊接牢固,定位筋位置正确,确保钢筋数量满足设计图纸要求。

钢筋笼整体钢度合格,能满足吊装要求。

2、钢筋笼的安放:控制好钢筋笼底面高程,同时考虑声测管的标高,两节笼对接注意两节笼的顺直度,保证连接长度;3、钢筋笼安装位置准确,必须做好防止钢筋上浮的工作。

4、同时要有必要的安全措施。

预制管桩作业指导书

预制管桩作业指导书

X市A区1号综合楼预制管桩作业指导书编制:审核:批准:年月发布年月实行目录预制管桩作业指导书 (3)1.适用范畴 (3)2.作业准备 (3)3.操作方法 (3)4.质量标准及要求 (4)5.职业健康安全注意事项 (6)6.环境保护注意事项 (6)预制管桩作业指导书1.适用范畴本作业指导书适用于地基施工中预制钢筋混凝土桩打桩作业。

2.作业准备2.1 材料2.1.1 钢筋混凝土预制桩:规格、质量必须符合设计要求和施工规范的规定,并有出厂合格证明。

2.1.2 焊条(焊接接桩用):牌号、性能必须符合设计和有关标准的规定。

2.1.3 钢板(焊接桩用):材质,规格符合设计要求,宜用低碳钢。

2.2 作业条件2.2.1 桩基的轴线和标高均以测定完毕,并经过检查验收合格。

桩基的轴线和高程的控制桩,应设置在不受打桩影响的地点,并应妥善加以保护。

2.2.2 处理完高空和地下障碍物。

如影响邻近建筑物或构筑物的使用和安全时,应会同有关单位采取有效措施,予以处理。

2.2.3 场地排水畅通,碾压平整,确保桩机稳固、垂直。

2.2.4 根据轴线放出桩位线,用木楔或钢筋头做好定位桩,并用白灰做上标志,便于定位施打。

2.2.5 施工前必须先打实验桩,其数量很多于2根。

肯定贯入度并校验打桩设备,施工工艺以及技术措施是否适宜。

3.操作方法3.1 桩机就位:打桩机就位时,应对准桩位,保证垂直、稳固,确保在施工中不产生倾斜、移动。

3.2 起吊预制桩:先栓好吊桩用的钢丝绳及索具,然后用索具捆绑在桩上端吊环邻近处,一样不超过30cm,再起动机器起吊预制桩。

使桩尖垂直对准桩位中心,渐渐放下插入土中,位置要准确;再在桩顶扣好桩帽和桩箍,即可除去索具。

3.3 稳桩:桩尖插入桩位后,先用较小落距锤击一、二次,桩入土一定深度,使桩垂直稳固。

10m之内短桩可目测或用线锤或经纬仪双向校订,大于10m不得单用目测。

3.4 桩在打入前,应在桩的侧面或桩架上设置标尺,以便在施工中观测记录。

桩基施工作业指导书

桩基施工作业指导书

桩基施工作业指导书一、前言速公路第二合同段的中小桥及预应力连续箱梁跨线桥基础均为钻孔灌注桩基础,桩类型有水中摩擦桩、陆上摩擦桩、陆上嵌岩桩,地质分布为粘土、全风化花岗岩、强风化花岗岩、弱风化花岗岩、微风化花岗岩、花岗岩。

二、工序特点保持桩土质部分稳定,杜绝孔口坍塌,成孔把握性大可多台钻机同时作业,邻孔互不干扰,大大加快施工进度,施工方法简单,技术要求低,投资少,效果好。

三、施工工艺(一)工艺原理旱地人工开挖桩土质部分至岩面,采用砼护壁和锁口砼平台,严防土质桩在钻孔过程中坍塌。

在遇到坚硬岩层时,先用冲击钻冲击岩层,击碎岩层后用掏碴筒出碴;在遇到软塑成粘性土,其自稳性较差时,投入适量的粘土和片石,利用钻头冲击将粘土和片石挤入塑性粘土岩层中,增加其孔壁的自稳性能力,避免孔坍塌和减少灌注砼时砼的流失。

(二)、工艺流程详见(工艺流程图)工艺流程图(三)、施工操作要点1、施工准备(1)测量定位,按照设计图纸,求算出设计桩位,采用全站仪准确的放出桩位,并放出相应的桩位护桩,保证护桩的稳固性。

(2)加工护壁模板时,应保证护壁内径大于桩基内径20cm 以上,砼护壁厚为20cm,深度2.0米(即硬岩层上)。

如K14+882桩径为1.3米,护壁内径为1.5米以上。

在制作钢筋笼时应根据现场场地和起吊能力,严格按照设计和技术规范要求以及技术交底整体或分节制作,分节时,每节长度为钢筋长度,安装时在孔口焊接续长。

2、桩土质部分开挖桩土质部分开挖,开挖直径按照设计桩径加20cm,每进一米就地灌注厚20cm的C25砼护壁一节,孔口加设厚20cm,宽50cm的C25砼锁口平台,平台顶应高于原地面30cm,并做好地表排水工作。

3、钻机安装就位钻机各支撑点应加垫方木,地面应夯实,钻机就位后应保证平稳牢固,钻头轴线与桩位轴线重合。

4、钻孔钻机开始钻进前检查安装后的底座和顶端是否平稳,确保在钻进过程中不产生位移或沉陷。

并解决水源,挖好水池、泥浆池、沉淀池等造浆设施。

桩基作业指导书

桩基作业指导书

桩基作业指导书本合同段桩基共1086 根,桩径1.6m,平均桩长约35 米,桩基设计为端承桩、磨擦桩两种形式。

根据本项目地质情况拟采用旋挖钻进行桩基钻孔施工,考虑到部份支撑桩设计桩底需侵入中风化岩层,当采用旋挖钻钻孔无法钻进时更换为冲击钻进行钻孔施工。

1施工准备1.1、场地准备将桩位部份的障碍物清除,将桩位周围场地进行平整。

桩位周围填筑1.2m 厚石渣(具体填筑区域见下图)。

特殊对钻机作业区域进行夯实处理,以保证钻机置于坚实的地基上。

1.2、泥浆池布设泥浆池布设在两施工平台之间,长:20m、宽5m、深1m,泥浆池四周打埂(50cm 高)。

制备泥浆是旋挖钻机能否成孔的关键,也是影响钻孔进度和桩基混凝土质量的关键。

制备泥浆材料选用膨润土或者黏土。

工程泥浆性能指标参考值1.3、水、电暂时用电电力路线沿主线左侧布设,在施工桩位处设配电箱。

桩基施工用水取自于沿线沟渠。

1.4、设备旋挖钻机(SR70),配套设施有挖机、 20t 吊车、泥浆泵等。

1.5、安全开工前做好泥浆池围护,机械操作规程等安全措施。

1.6、技术准备熟悉两阶段施工设计图和公路桥涵施工技术规范, 熟悉场地的工程地质条件 和水文地质条件。

2 旋挖钻桩基施工 2.1、测量放样根据设计图纸提供的桩位坐标精确放出桩位,每根桩放出桩中心及周边四个 点,并向测量监理工程师报检。

根据桥梁控制网测放各桩的桩位及护桩, 并做好 标记,以便于拉十字线, 检查桩的位置。

2.2 、钢护筒制作及埋设⑴ 钢护筒采用 6mm 的钢板卷制而成,护筒焊接务求严密。

⑵ 护筒按照直径至少比桩径大 200mm 制作,护筒高度 4m ,孔口护筒应高 出地面 30cm 。

⑶ 开挖埋设护筒,护筒底部及四周采用黏质土回填夯实。

泥浆指标地质情况粘度(s )(mm/30min )淤泥质黏土1.06~1.10 1.06~1.10 1.20~1.45失水率 (ml/30min )≤15≤20≤20≤20 酸碱度(pH )9~11 9~11 9~11 9~11静切力(Pa )3~5 1~2.5 1~2.5 1~2.5胶体率(%)≥96≥95≥95≥95 含砂率 (%)≤4≤4≤4≤4相对密度(g/cm3)1.20~1.35 19~28 18~28 18~28 18~28黏土粉质黏土细砂 ≤2≤3≤3≤3泥皮厚⑷ 护筒中心与桩位中心的平面位置偏差不大于50mm 。

桥梁工程桩基施工作业指导书

桥梁工程桩基施工作业指导书

桥梁工程桩基施工作业指导书一、前言桩基施工是桥梁工程中十分重要的一环,它的质量与桥梁的使用寿命、安全性直接相关。

本作业指导书力求详实,对桩基施工的各个环节均做了详细说明,旨在帮助指挥人员、施工人员更好地掌握桥梁工程桩基施工技术,确保桥梁的顺利建设。

二、施工前准备1. 确定桥梁桩基雷区及其保护措施。

2. 研究原始资料,确定桩基的设计和施工方案。

3. 按照施工方案组织施工人员,制定施工组织、质量、安全等管理方案。

4. 确定设备和材料,对设备和材料进行检查和调试。

5. 建立桥梁桩基施工的档案资料,实行档案管理。

6. 建立图纸、样板库房,在施工前将样板制成,以便控制质量,满足设计要求。

三、施工技术1. 桩基打草稿。

根据设计图纸在施工场地上用杆、绳等工具画出桩位,然后再用模板、纵横向桩轴线、铁钉等工具标定桩位及桩洞中心线。

2. 打桩洞。

施工前先要检查桩机的转向机构及方向停止机构,并查看设备的使用记录。

根据打草稿标注的桩洞位置和大小,对桩洞进行挖掘、测量等工作。

3. 顶管、整顿底部。

顶管须用天车吊起钢管,严格按照桥梁桩基设计要求进行整顿,包括底部的长度、直径及土层底面的规整度等。

4. 测定桩身长度。

所谓“打硬钉”,是将长度达到规定的桩身与弯曲度较大的钢筋(如纵筋)制成形如晒太阳的“猪封钉”,把它们分别敲入桩身中,分别在上下部钉口处修整,以达到指定长度和重量。

5. 按照设计要求进行配筋和安装钢筋,用打钉机将钢筋捆绑。

整个钢筋并接处弯曲度不得大于30度。

6. 浇筑砼。

在浇筑垫层后,连续浇注,一次性完成,要求时间紧、速度快,保证跟上钢筋进行生产。

7. 混凝土养护。

混凝土达到规定强度后,应按照技术规范进行养护。

天气条件差的地区应加强养护措施。

四、安全注意事项1. 因为桥梁的工作高度比较高,且施工现场的环境复杂,所以要求建立完善的安全生产保障制度和安全教育机制。

2. 起重和运输设备必须使用专业人员进行操作,以减少事故的发生率。

桩基钻孔桩施工作业指导书(冲击钻)

桩基钻孔桩施工作业指导书(冲击钻)

钻孔桩施工作业指导1 、目的明确钻孔桩施工作业的工艺流程、操作要点和相应的工艺标准,指导、规范钻孔桩作业施工。

2、编制依据《客运专线铁路路基工程施工质量验收暂行标准》《客运专线铁路路基工程施工技术指南》《新建铁路郑徐客运专线路基工程设计与施工参考图集》3、适用范围适用于新建铁路郑徐客运专线钻孔桩的施工.二、冲击钻钻孔桩施工工序同不使地表水进入钻孔,并保持孔内泥浆表面高程.埋设护筒应符合以下要求:①、根据不同施工要求护筒用δ=5~12mm钢板卷制;②、护筒内径比相应的桩径大20~30cm;③、护筒顶端高程,应高出地下水位或孔外水位1。

0~2.0米。

当护筒处于旱地时,其顶端应高出地下水位1。

0~2.0米,还应高出地面0。

3米,当钻孔内有承压水时,还应高于稳定后的承压水位2.0米以上;④、护筒底埋置深度,在旱地或浅水处,对于砂土不得小于1.5米,并将护筒周围0.5~1。

0米范围内的砂土挖除,夯填粘性土;⑤、护筒中心竖直线应与桩中心线重合,一般平面允许误差为50mm,竖直线倾斜不大于1%;⑥每个钻孔桩的护筒安装就位后,应测量护筒顶标高,供检测孔深度、桩底标高时使用。

对埋深较浅的护筒,采用挖埋法,即先在桩位处挖出比护筒直径大50-80cm的圆坑,然后在坑底填筑50cm左右厚的粘土,分层夯实,然后通过方向控制桩放样,把钻孔的中心位置标于坑底,再把护筒吊放进坑内,用十字线在顶部找出护筒的圆心位置,移动护筒,使护筒中心位置与桩位中心位置重合,同时用水平尺或垂球检查,使护筒竖直,随后即在护筒周围对称,均匀回填最佳含水量的粘土,分层夯实,使其达到最佳密实度,夯填时要防止护筒偏斜,护筒顶面至少应高出地面0。

3米,以防杂物,地面水落入或流入井孔内。

4、开钻根据实际地形情况安装钻机就位,钻机安装就位后,底座和顶端应平稳,防止产生位移或沉陷,在开钻前和钻进过程中应随时恢复桩中心,检查桩位,防止偏位。

钻孔桩施工前,必须提前备用足够数量的粘土或膨润土。

桩基施工、混凝土浇筑、预埋件安装作业指导书

桩基施工、混凝土浇筑、预埋件安装作业指导书

黄龙县界头庙乡景家塬50MWp光伏发电项目桩基钻孔、混凝土浇筑、预埋件安装施工作业指导书编制:审核:批准:版本:中财源林宝泰天成建设工程有限公司黄龙光伏发电工程项目部2015年09月28日一、工程概述本工程位于黄龙县界头庙山坡上,地势北高南低。

共计198000块太阳能电池板的50MWp光伏发电项目,配有升压站,综合楼等配套设施。

二、劳动力组织:本工程区域大,点多,工期紧,每个阵列土建施工需要劳动力机械操作工15人,电焊工8人,电工4人,普工50~80人。

三、工机具配置及主要设备材料:G7S-322全站仪1台、E320A水平仪2台、红外线水平仪1台、KY100J型露天潜孔钻车8台(其中2台备用)、电焊机8台、柴油发电机2台、塑料水箱2个(2M3)、农用拖拉机自卸翻斗车5辆、手推车20辆、插入式振动棒10条、振动器5台、铁锹50把、100mm钢钉5kg、8#铁丝100m、50米大钢尺1把,1kg 线坠1个、每1MWp热镀锌C型钢:C140*80*20*4,大约3000米;Φ6钢筋约4吨;桩基约1500个桩,C30混凝土约184立方。

四、作业流程:测量放线定桩位→钻车就位→钻孔施工→清孔→安放预埋C型钢→C30混凝土现场搅拌运输浇筑→C型钢短面向正北,开口方向朝正东方向,正确定位后固定。

五、施工方法及操作注意事项1、施工准备:每个施工队伍进场后在靠近公路边、离各自最近的地块,用装载机将场地推平,用于工人生活区及砂石料场。

此地块待桩基施工结束后将工人住的帐篷拆除后再进行桩基施工,然后浇筑混凝土及埋件安装。

本工程采用柴油发电机发电,生活用水及施工用水用拖拉机从界头庙西石林村拉水。

2、机械螺旋钻孔1)、平整场地清除桩基范围内的高空、地面、地下障碍物,架空高压线距打桩机不得少于10米,并做好排水措施。

2)本工程位于黄龙县界头庙山坡上,地势北高南低。

大部分地方采用机械螺旋钻孔,大型空压机将孔内的余土清理的方法施工,个别坡度大于30度的坡地,机械不能施工的地方采用人工用洛阳铲清土成型钻孔施工。

CFG桩作业指导书8.9

CFG桩作业指导书8.9

水泥粉煤灰碎石桩(CFG)施工作业指导书1使用范围适用于中铁二十局集团郑万铁路河南段ZQZQ-4标段地基处理CFG 桩施工。

2作业准备1.三通一平准备。

2.平整场地,清除地面杂物及地上和地下的一切障碍物,特别是建筑垃圾及建筑物的基础构造。

遇明沟、塘及场地低洼时应抽水和清淤,分层夯实回填粘性土料,不得回填杂填土或生活垃圾。

3.组织技术及有关人员学习设计文件及相关的施工技术规范,技术人员进行技术交底和现场桩位放样,经复核桩位平面位置偏差不得大于20mm。

4.组织水泥粉煤灰碎石桩施工机械进场,开机前必须先调试,检查桩机运转和输料管畅通情况。

3技术要求施工前选择具有代表性地段进行成桩工艺性试桩,复核地质资料以及设备配置、施工工艺是否适宜,确定碎石桩施工工艺参数。

待工艺试验桩经检验满足设计和质量要求后,再进行大面积施工。

4施工程序与工艺流程4.1施工流程施工工艺见CFG桩施工工艺流程图。

原地面处理测量放样钻机就位钻杆垂直度检查与调整钻孔至设计深度,记录施工设备贯入地层的反应,核查地质资料泵送混合料,钻杆内充满混合料后开始拔管均匀拔管并泵压混合料直至桩顶,拔管速度符合工艺试验标准,投料量不得少于设计灌注量钻机移至下一桩位桩间土开挖桩头处理成桩质量检验混合料原材料进场检验,符合设计要求混合料室内配合比设计混合料拌和、运输,混合料强度符合设计要求、坍落度工艺性试验要求CFG 桩施工工艺流程图清运桩间土截除桩头钢筋绑扎模板安装砼浇筑桩间回填CFG桩施工分为施工准备区段、测量放样区段、施工区段、桩间土清除区段、桩头环切区段、检测区段、桩帽施工区段。

CFG 桩施工分区流程图CFG 桩施工流程图4.2施工准备1.在开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,澄清有关技术问题,熟悉规范和技术标准。

制定施工安全保证措施,提出应急预案。

对施工人员进行技术交底,对参加施工人员进行上岗前技术培训,考核合格后持证上岗。

灌注桩基础施工作业指导书

灌注桩基础施工作业指导书

白铁路五标段桩基础工程施工作业指导书1.目的指导桩基的钻进、灌注等工程。

2.适用范围适用于全标段内桥梁的桩基工程。

3.职责3.1.主管工程师:认真理解和掌握设计文件要求和设计标准。

按照创优规划的要求,做好技术交底,提出质量要求和措施,按验收标准验收。

3.2.项目负责人:认真学习和组织执行工程创优规划,按技术交底的要求组织作业人员认真实施。

3.3.带班班长:按照技术交底的要求,带领技术工人认真地规范地作业。

3.4.作业人员:熟练操作各种机械,熟悉操作要领及技术要求,认真作业,确保优良。

3.5.材料员:按技术部门提出的物资供应计划,采购符合设计要求的材料,分类堆放和标识。

3.6.质检工程师:按验收标准的规定认真地对桩的数量、直径、深度及形状等项目进行检验和评定。

4.作业指导书引用的规范《铁路桥涵施工规范》 TB 10203-2002《铁路桥涵工程质量检验评定标准》 TB10415—2003《铁路混凝土与砌体工程施工及验收规范》 TB 10424—20035.施工准备5.1.施工测量为保证桥墩台定位达到规范要求的精度,在定位前根据线路贯通复测的成果进行桥梁测量控制网布设,计算形成测量成果书,同时计算桥梁各施工放样细部测量坐标等参数。

桥梁的桩、承台、墩台各部施工测量放样均以大桥测量控制网各控制点为控制点,用全站仪直接通过座标或拨角测距法直接测量定位。

5.2.施工场地平整和钻孔桩定位5.2.1在滩涂及两岸旱地,清除地表面杂物,在场地内填筑50cm 厚粘土,用推土机进行平整、压实。

墩台位于陡坡上时,挖成平坡或搭设工作平台。

5.2.2水中墩,采用草袋围堰筑岛法修筑钻孔平台。

筑岛应优先选用粘土,平台用推土机进行平整、压实,然后铺垫枕木作钻孔平台。

草袋围堰迎水面必要时采用钢管排围护,防止河水冲刷。

5.2.3钻孔工作平台位于滩涂或无水区的大小一般以承台尺寸为基准各边向外加宽1.0m。

场地整平后,利用控制网控制桩用全站仪直接测设各钻孔桩中心桩,并在孔位中心桩四角测放出护桩点,作为施钻中桩位控制点和检查点。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

厂区打桩及桩基承载试验作业指导书
1、工程概况及工程量
1.1、工程概况
工程名称及打桩范围;打桩区域地形、地势、标高、坐标,有无障碍物等;打桩场地土质情况,地下水位的情况,基坑深度,桩型、桩长、打桩深度
1.2工程量:打桩根数、混凝土方量
1.3工期:60天
1.4作业指导书的范围为:桩型为混凝土预制方桩,采用锤击法施工,且土方开挖至设计标高上1.00米处,混凝土桩预制作业指导书见《混凝土预制构件作业指导书》。

2.编制依据
《施工组织总设计》(文件编码)
《桩基施工图》(图纸号)
《火电施工质量检验及评定标准》第一篇:土建工程篇(95版)
《电力建设安全工作规程》(第一部分:火力发电厂)(DL5009.1-2002)《电力建设安全健康与环境管理工作规定》(国电公司2002-01-21)
《天津电力建设公司质量管理手册》(TJF001-2002)
《天津电力建设公司职业安全卫生和环境程序文件》(版次:2001)3.作业前的条件和准备
3.1、技术准备
3.1.1、完成桩基施工图纸会审,经设计交底后,编写有针对性的作业指导书并报监理审批完;将分包队伍的资格材料报监理审批完3.1.2、完成厂区建筑控制方格网,根据图纸位置将桩精确定位在基坑内,并经监理验收。

3.1.3施工前完成对施工人员进行施工程序,施工工艺,质量标准,
施工危险因素和环境因素辩识及控制措施等方面内容的交底工作。

3.2.作业人员(配置、资格)
3.3作业机具(配置、等级、精度等)
3.3.1 履带式打桩机、吊车、钻机、空压机、平板拖车、全站仪、经纬仪、水平仪等
3.3.2 施工机械、机具进行检修,保证运转良好;做好易损、易坏件的备品工作;机械、机具有关的负荷实验、计量鉴定证书、使用证、能力鉴定等资料报监理备案,备查。

3.4材料和设备
预制完成后的桩经监理验收合格后,按照现场打桩的顺序运送到桩机附近。

3.5安全器具
准备好安全围栏、安全警示牌、安全帽、安全带、绝缘手套、绝缘鞋、防护镜等
3.6场地道路
修平场地,清除桩基范围内的高空、地面、地下障碍物;架空高压线距打桩架不得小于10米;修设桩机进出、行走道路,做好排水设施。

3.7工序交接
3.7.1开挖基坑至设计标高0.5-1.0米,其余土方待打完桩后再开挖至设计标高。

3.7.2打试验桩。

施工前必须打试验桩,其数量不少于2根。

确定贯入度并校验打桩设备、施工工艺以及技术措施是否适宜。

4.作业的程序步骤和方法
4.1 打桩施工步骤流程
打桩准备→测量定位→桩机就位→吊桩就位→套桩帽→调正桩锤、桩帽、桩身→锤击沉桩三分之一→校正、锤击到位→成桩→桩检测→桩基移交
桩基施工工艺流程图
4.2 作业方法
4.2.1就位桩机:搭桩机就位时,应对准桩位,保证垂直稳定,在施工中不发生倾斜、移动。

4.2.2起吊预制桩:先拴好吊桩用的钢丝绳和索具,然后应用索具捆住桩上端吊环附近处,一般不宜超过30cm,再起动机器起吊预制桩,使桩尖垂直对准柱位中心,缓缓放下插入土中,位置要准确;再在桩顶扣好柱帽或桩箍,即可除去索具。

4.2.3稳桩。

桩尖插入桩位后,先用较小的落距冷锤1~2次,桩入土一定深度,再使桩垂直稳定。

1Om以内短柱可目测或用线坠双向校正;1Om 以上或打接桩必须用线坠或经纬仪双向校正,不得用目测。

桩插入时垂直度偏差不得超过0.5%。

桩在打入前,应在桩的侧面或桩架上设置标尺,以便在施工中观测、记录。

4.2.4打桩:
用落锤或单动锤打桩时,锤的最大落距不宜超过1.0m;用柴油锤打桩时.应使锤跳动正常。

打桩宜重锤低击,锤重的选择应根据工程地质条件、桩的类型、结构、密集程度及施工条件来选用。

打桩顺序根据基础的设计标高,先深后浅;依桩的规格宜先大后小,先长后短。

由于桩的密集程度不同,可自中间向两个方向对称进行或向四周进行;也可由一侧向单一方向进行。

4.2.5接桩
在桩长不够的情况下,采用焊接接桩,其预制桩表面上的预埋件应清洁,上下节之间的间隙应用铁片垫实焊牢;焊接时,应采取措施,减少焊缝变形;焊缝应连续焊满。

接桩时,一般在距地面lm左右时进行。

上下节桩的中心线偏差不得大于10mm,节点折曲矢高不得大于l%桩长。

接桩处入土前,应对外露铁件,再次补刷防腐漆。

4.2.6送桩:
设计要求送桩时,则送桩的中心线应与桩身吻合一致,才能进行送桩。

若桩顶不平,可用麻袋或厚纸垫平。

送桩留下的桩孔应立即回填密实。

4.2.7检查验收:每根桩打到贯入度要求,桩尖标高进入持力层,接近设计标高时,或打至设计标高时,应进行中间验收。

在控制时,一般要求最后三次十锤的平均贯入度,不大于规定的数值,或以桩尖打至设计标高来控制,符合设计要求后,填好施工记录。

如发现桩位与要求相差较大时,应会同有关单位研究处理。

然后移桩机到新桩位。

4.2.8打桩过程中,遇见下列情况应暂停,并及时与有关单位研究处理:
贯入度剧变;
桩身突然发生倾斜、位移或有严重回弹;
桩顶或桩身出现严重裂缝或破碎。

4.2.9待全部桩打完后,开挖至设计标高,做最后检查验收。

并将技术资料汇总,上交。

4.2.10冬期在冻土区打桩有困难时,应先将冻土挖除或解冻后进行。

4.3桩基承载试验
4.3.1静载试验工序
确定试验桩数→安装静力加载装置→调正千斤顶→分级加载→间隔测读沉降量→稳定标准→中止加载→分级卸载与沉降观测→试验成果评定4.3.2桩身质量检验:应力波反射法(由有资质专业的队伍施工)
5.作业过程中对控制点的设置和质量通病及预防
5.1质量事故预想及反措(见下表)
5.2控制点的设置及要求
5.3质量标准及要求
根据具体工程的质量整体目标分解该项目的质量分目标,并编写相应的保证措施
5.3.1钢筋混凝土预制桩的表面平整、密实、掉角的深度不应超过10mm,且局部蜂窝和掉角缺损总面积不得超过该桩表面全部面积的0.5℅,并不得过分集中;
5.3.2混凝土收缩产生的裂缝,深度不得大于20mm,宽度不得大于0.25mm,横向裂缝长度不超过边长的一半;
5.3.3桩顶和桩尖处不得有蜂窝、麻面、裂缝和掉角;
5.3.4混凝土预制桩的允许偏差:截面尺寸±5mm,桩顶对角线之差10mm,保护层厚度±5mm,桩身弯曲矢高不大于H/1000,且不大于20mm,桩尖中心线10mm,桩顶平面对桩中心线的倾斜≤3mm.
5.3.5打桩根据土层特点采用贯入度和桩尖进入持力层深度或桩尖标高进行双控。

5.3.6 桩位允许偏差:
单排或双排桩条形桩基:
垂直于条形桩基纵轴方向100mm,
平行于条形桩基纵轴方向150mm。

桩数在1-3根桩基中的桩100mm, 桩数在4-6根桩基中的桩D/3,桩数在1-3根桩基中的桩:最外边的桩D/3,中间桩D/2。

桩位测量放线误差满足规范要求,单桩承载力检测满足设计要求,竣工资料齐全。

6.作业的安全要求和环境条件
6.1 作业的安全危害因素辩识和控制
见下表
6.2 作业的环境条件1
6.2.1 施工场地平整、道路通畅。

6.2.2 夜间施工照明充足。
