模电实验指导书
模拟电子技术实验指导书
![模拟电子技术实验指导书](https://img.taocdn.com/s3/m/064362f9f705cc175527099d.png)
2、电阻器的型号及命名
表1-1
信号发生器“输出衰减”挡
低频毫伏表读数(V)
示波器测量电压峰-峰值(V)
示波器测量电压有效值(V)
3、用示波器测量信号的周期与频率
将信号发生器输出电压固定为某一数值。用示波器分别测量信号发生器的频率指示为1kHZ、5kHZ、100kHZ时的信号周期T,并换算出相应的频率值 ,记入表1-2中。为了保证测量的精度,应使屏幕上显示波形的一个周期占有足够的格数;或测量2~4个周期的时间,再取其平均值。
表1-2
信号发生器的频率指示(kHZ)
1
5
100
“扫描时间”标称值(t/div)
一个周期占有水平方向的格数
信号周期T( )
信号频率 (HZ)
五、实验思考题
1、用示波器观察波形时,要达到如下要求,主要应调节哪些旋钮?
①波形清晰;②亮度适中;③波形位置移动;④波形稳定;⑤改变波形个数;⑥改变波形高度。
2、用一台完好的示波器观察信号波形时,若产生方法也各不相同。如按照示波管的不同来分,示波器可分为单线示波器和双线示波器;按照其功能不同来分,示波器又可分为通用示波器和专用示波器两大类;按显示方式不同也可分为单踪示波器、双踪示波器和多踪示波器。此外,示波器还有存贮示波器和非存贮示波器之分。现代的示波器正朝着高宽带、高精度、高性能价格比和多通道、多功能、智能化的方向发展。下面,以通用示波器为例介绍示波器的一般工作原理和使用方法。
模电实验指导书
![模电实验指导书](https://img.taocdn.com/s3/m/805d7d90d1f34693daef3eeb.png)
模电实验指导书实验指导书电工电子实验教学中心实验一口袋实验平台实验二Multisim软件应用实验三仪器仪表和元器件介绍实验目的:1、掌握台式万用表、函数信号发生器,示波器的基本使用方法。
2、理解电平的概念。
3、掌握用示波器测量信号的幅度、周期、频率的基本方法。
4*、学会用双迹法测量两个周期信号相位差的方法。
实验设备:1、函数信号发生器2、示波器3、台式万用表4、面包板实验任务:1、用直流稳压源输出5V电压,用示波器观测该直流信号。
测量电路如图所示。
用自动测量方法测量该直流信号的幅值。
画出该信号的波形。
2、函数信号发生器输出频率为1000Hz,峰峰值为的方波信号,用示波器观测该信号,测量电路如图所示。
调节示波器Volts/Div旋钮,使波形高度大于3格,调节示波器Sec/Div旋钮,使示波器屏幕上只显示1-2个信号周期,记录此时Volts/Div和Sec/Div的值。
用光标手动测量该信号的周期T=______ms,脉宽τ=_______ms。
峰峰值=,占空比=,画出该信号的波形图。
3、函数信号发生器输出频率为10 KHz,峰峰值为1V,的三角波信号,用示波器观测该信号,测量电路如图所示。
调节示波器Volts/Div旋钮,使波形高度大于3格,调节示波器Sec/dDiv旋钮,使示波器屏幕上只显示1-2个信号周期,记录此时Volts/Div和Sec/Div的值。
用自动测量方法测量该信号的频率f=_______Hz,周期T=______ms,峰峰值=V.。
画出该信号的波形图。
函数信号发生器输出脉冲信号,4、频率为1MHz,高电平为5V,低电平为0V,占空比为50%,用示波器观测该信号,测量电路如图所示。
调节示波器Volts/Div旋钮,使波形高度大图示波器观测直流信号图示波器观测交流信号图示波器测量脉冲上升时间于3格,调节示波器Sec/Div旋钮,使示波器屏幕上只显示个信号周期,如图所示。
脉冲波形上升时间是指从脉冲幅值的10%上升到幅值的90%所经历的时间。
模电实训指导书
![模电实训指导书](https://img.taocdn.com/s3/m/1c7637651711cc7931b71679.png)
项目一 稳压电源一、实训目的1、了解新元器件的作用并理解电源电路的工作原理。
2、掌握万用表、调压器及交流毫伏表的正确使用。
3、掌握稳压电源测试电路的组建及相关点数据的测试。
二、实训仪器万用表、交流毫伏表、调压器和白色水泥电阻(10Ω和15Ω)。
三、实训内容(一)原理图1、降压电路2、桥式整流电路3、滤波电路4、调整电路5、基准电路6、比较放大电路7、取样电路 (二)线路板图(三)接线示意图(四)实训要求1、调试空载输出电压为12V±0.2V(输入220VAC)。
2、测试电压调整率,在输出1A时输入电压198V及242V时,测输出电压,并记录、计算调整率。
3、测试电流调整率,在输入AC 220V时,输出电流在空载和1A时测输出电压,并记录,计算。
4、测试输出纹波电压(在输入为220V、负载电流为1A的额定工作状态下)。
四、调试步骤1、按接线示意图连接电路(空载和加载两种情况)。
2、在空载时(输出端不加白色水泥电阻),调压器接220V电压,调调压器使其输出电压为220V(万用表700V/AC挡测量),记入数据(此数据为基准)。
3、测变压器输出电压(万用表20V/AC挡测量),记录。
4、取下保险丝,测整流后电压、即A点与GND之间(万用表20V或200V/DC挡测量),记录用。
5、装上保险丝,测输出端电压,调节RP1使输出电压为12V(万用表20V/DC挡测量),记录数据(此数据为基准)。
6、接入负载,测输出电压(万用表20V/DC挡测量,电源输入为220V),记录。
7、调节调压器使电源输入分别为198V、242V,测输出电压,记录。
8、计算电压调整率 S V =220220)242( 198U UU-×100% (取较大值)。
9、求在电源输入电压为220V时,空载时输出电压与加负载时输出电压,即输出电流为1A时的电流调整率 S I =空空A 1 U UU-×100%。
模拟电子技术实验指导书(经典)
![模拟电子技术实验指导书(经典)](https://img.taocdn.com/s3/m/cf98ecbf102de2bd97058804.png)
《模拟电子技术》实验指导书班级:姓名:学号:指导老师:2017年1月制实验一电子仪器仪表的使用一、实验目的1、学习使用直流稳压电源,低频信号发生器,毫伏表,示波器等仪器的正确操作方法。
2、了解以上各仪器的工作范围及性能。
二、实验设备1、低频信号发生器1台2、毫伏表1台3、示波器1台4、万用表1块三、实验原理及内容在电子技术实验里,测试和定量分析电路的静态和动态的工作状况时,最常用的电子仪器有:示波器、低频信号发生器、直流稳压电源、晶体管毫伏表、数字式(或指针式)万用表等,如图所示1、实验电路测量2、仪器仪表的工作范围3、低频信号发生器,为电路提供各种频率和幅度的输入信号;4、毫伏表用于测量电路的输入、输出信号的有效值;5、示波器:用来观察电路中各点的波形,以监视电路是否正常工作,同时还用于测量波形的周期、幅度、相位差及观察电路的特性曲线等;6、万用表(指针式):用于测量电路的静态工作点和直流信号的值。
四、实验步骤1、打开实验仪器的电源开关让仪器预热。
2、实验箱右侧有电压为12V、-12V、5V~27V等值。
并用万用表合适的直流电压量程测量校对以上各电压值。
测量并记录。
3、调节XD22A低频信号发生器的“频率范围”旋钮,使f=1KHz。
调节“输出衰减”“输出调节”旋钮,使低频信号发生器指示电压为3V(有效值),并用毫伏表中合适的量程测量在不同“输出衰减”对应的低频信号发生器实际输出电压值。
XD22A低频信号发生器的“输出衰减”;量程以“dB”量表示。
旋钮置于“0”dB时,输出电压为表头指示值,无衰减。
换算过程如下:dB=20|lgA|,A为衰减倍数,如,“输出衰减”旋钮置于0dB时,A=100=1,此时表头的任何指示值都乘以1,表示输出没有衰减,输出电压为表头指示值;又如:“输出衰减”旋钮置于10dB时A=100..5=0.333倍,此时表头的任何指示值都乘以0.33,便是输出电压有效值。
练习“输出衰减”旋钮,表头指示电压5V 测量并记录:五、调节示波器的有关旋钮,使荧光屏出现一条扫描线,即可把被测信号加入到示波器Y 轴输入端,便可观察到信号波形。
模拟电路实验指导书
![模拟电路实验指导书](https://img.taocdn.com/s3/m/782a4f056c85ec3a87c2c521.png)

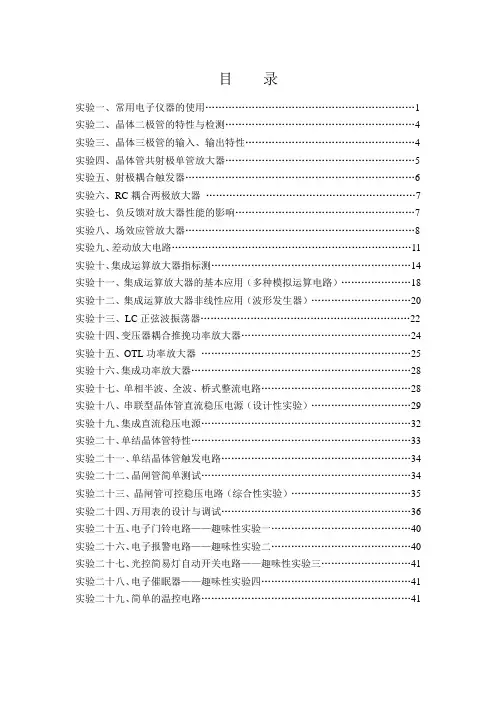

目录实验一、常用电子仪器的使用 (1)实验二、晶体二极管的特性与检测 (4)实验三、晶体三极管的输入、输出特性 (4)实验四、晶体管共射极单管放大器 (5)实验五、射极耦合触发器 (6)实验六、RC耦合两极放大器 (7)实验七、负反馈对放大器性能的影响 (7)实验八、场效应管放大器 (8)实验九、差动放大电路 (11)实验十、集成运算放大器指标测 (14)实验十一、集成运算放大器的基本应用(多种模拟运算电路) (18)实验十二、集成运算放大器非线性应用(波形发生器) (20)实验十三、LC正弦波振荡器 (22)实验十四、变压器耦合推挽功率放大器 (24)实验十五、OTL功率放大器 (25)实验十六、集成功率放大器 (28)实验十七、单相半波、全波、桥式整流电路 (28)实验十八、串联型晶体管直流稳压电源(设计性实验) (29)实验十九、集成直流稳压电源 (32)实验二十、单结晶体管特性 (33)实验二十一、单结晶体管触发电路 (34)实验二十二、晶闸管简单测试 (34)实验二十三、晶闸管可控稳压电路(综合性实验) (35)实验二十四、万用表的设计与调试 (36)实验二十五、电子门铃电路——趣味性实验一 (40)实验二十六、电子报警电路——趣味性实验二 (40)实验二十七、光控简易灯自动开关电路——趣味性实验三 (41)实验二十八、电子催眠器——趣味性实验四 (41)实验二十九、简单的温控电路 (41)实验一常用电子仪器的使用一、实验目的1、学习电子电路实验中常用的电子仪器——示波器、信号发生器、交流毫伏表、数字频率计等的主要技术指标、性能及正确使用方法。
2、初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。
二、实验原理在模拟电子电路实验中经常使用的电子仪器有示波器、信号发生器、交流毫伏表及数字频率计等。
它们和万用表一起,可以完成对模拟电子电路的静态和动态工作情况的测试。
实验中要对各种电子仪器进行综合使用,可按照信号流向。
模拟电子技术实验指导书
![模拟电子技术实验指导书](https://img.taocdn.com/s3/m/973c80655fbfc77da369b170.png)
模拟电子技术实验指导书安阳工学院电子信息与电气工程学院电工电子教研室实验要求1.实验前必须充分预习,完成指定的预习任务。
预习要求如下:(1)认真阅读实验指导书,分析、掌握实验电路的工作原理,并进行必要的估算。
(2)完成各实验“预习要求”中指定的内容。
(3)熟悉实验任务。
(4)复习实验中所用各仪器的使用方法及注意事项。
2.使用仪器和实验箱前必须了解其性能、操作方法及注意事项,在使用时应严格遵守。
3.实验时接线要认真,相互仔细检查,确定无误才能接通电源,初学或没有把握应经指导教师审查同意后再接通电源。
4.模拟电路实验注意:(1)在进行小信号放大实验时,由于所用信号发生器及连接电缆的缘故,往往在进入放大器前就出现噪声或不稳定,有些信号源调不到毫伏以下,实验时可采用在放大器输入端加衰减的方法。
一般可用实验箱中电阻组成衰减器,这样连接电缆上信号电平较高,不易受干扰。
(2)做放大器实验时如发现波形削顶失真甚至变成方波,应检查工作点较设置是否正确,或输入信号是否过大,由于实验箱所用三极管hfe 大,特别是两级放大电路容易饱和失真。
5.实验时应注意观察,若发现有破坏性异常现象(例如有元件冒烟、发烫或有异味)应立即关断电源,保持现场,报告指导教师。
找出原因、排除故障,经指导教师同意再继续实验。
6.实验过程中需要改接线时,应关断电源后才能拆、接线。
7.实验过程中应仔细观察实验现象,认真记录实验结果(数据波形、现象)。
所记录的实验结果经指导教师审阅签字后再拆除实验线路。
8.实验结束后,必须关断电源、拔出电源插头,并将仪器、设备、工具、导线等按规定整理。
9.实验后每个同学必须按要求独立完成实验报告。
目录实验一常用电子仪器的使用 (1)实验二单管共射放大电路设计 (3)实验三两级交流放大电路设计 (7)实验四负反馈放大电路设计 (9)实验五基本运算电路设计 (12)实验六RC正弦波振荡电路设计 (13)实验一常用电子仪器的使用一、实验目的1.熟悉函数信号发生器、示波器、交流毫伏表及数字万用表的工作原理。
《模拟电子技术实验》实验指导书
![《模拟电子技术实验》实验指导书](https://img.taocdn.com/s3/m/7a7ad020bd64783e09122be4.png)
北方民族大学Beifang University of Nationalities《模拟电子技术实验》课程指导书北方民族大学教务处0/ 37北方民族大学《模拟电子技术实验》课程指导书编著杨艺丁黎明校审杨艺北方民族大学教务处二〇一二年三月《模拟电子技术实验》课程是工科类大学二年级学生必修的一门实践类课程。
实验主要设备包括模拟电子技术实验箱、信号发生器、示波器、数字万用表、交流毫伏表和直流电源等。
课程教学要求是:通过该课程,学生学会正确使用常用的电子仪器,掌握三极管放大电路分析和设计方法,掌握集成运放的使用及运算放大电路各项性能的测量,学会查找并排除实验故障,初步培养学生实际工程设计能力,学会仿真软件的使用,掌握工程设计的概念和步骤,为以后学习和工作打下坚实的实践基础。
《模拟电子技术实验》课程内容包括基础验证性实验,设计性实验和综合设计实践三大部分。
基础验证性实验主要包括仪器设备的使用、双极性三极管电路的分析、负反馈放大电路的测量等内容。
主要培养学生分析电路的能力,掌握电路基本参数的测量方法。
设计性实验主要包括运算电路的实现等内容。
主要要求学生掌握基本电路的设计能力。
综合设计实践主要包括项目的选题、开题、实施和验收等过程,要求学生能够掌握电子产品开发的整个过程,提高学生的设计、制作、调试电路的能力。
实验要求大家认真做好课前预习,积极查找相关技术资料,如实记录实验数据,独立写出严谨、有理论分析、实事求是、文理通顺、字迹端正的实验报告。
本书前八个实验项目由杨艺老师编写,实验九由丁黎明老师编写。
全书由丁黎明老师提出课程计划,由杨艺老师进行校对和排版。
参与本书课程计划制订的还有电工电子课程组的全体老师。
2012年3月1日实验一常用电子仪器的使用(2学时) (4)实验二单管放大电路的测量(4学时) (9)实验三差动放大器(2学时) (17)实验四电压串联(并联)负反馈放大电路的设计(2学时) (21)实验五集成运放基本运算电路(2学时) (24)实验六集成运放比较器(2学时) (28)实验七 RC正弦波振荡器(2学时) (32)实验八实验考核(2学时) (36)实验一常用电子仪器的使用一、实验目的1、了解示波器、函数信号发生器、直流稳压电源、交流毫伏表及万用表的工作原理框图和主要技术性能。
模拟电子技术实验指导书(电类)
![模拟电子技术实验指导书(电类)](https://img.taocdn.com/s3/m/7a94ec7c27284b73f24250bb.png)
Rb
+ Vi
-
+EC=12V
Rp
RC
+ Rb1
3DG
VO
RL
-
图2-1 单管交流放大电路
电路参数:
Ec=12V Rp =820kΩ~1MΩ
Rb1=100kΩ Rb=Rb1+Rp
Rc=2KΩ
RL=27KΩ C1=C2=10Μf/15V
T=3DG
β =80~100
三.验内容和步骤: (1) 电路板熟悉元件位置,按要求接线,经检查无误后方可接通电源。 (2) 调整静态工作点 此电路实际上是由一个偏置电阻构成的固定偏置电路,结构简单,调试方便。 只要改变Rp就可改变Rb也就改变了静态工作点。为调整最佳工作点可借助 示波器观察输出波形。在放大器的输入端加 1KHZ,5mV的低频信号,调整 Rp使输出波形不失真,输出幅度最大,这时的工作点是最佳工作点。一般 Vc在 4~6V之间。这时去掉输入信号,用万用表测出Vc、VB和VE(均对地) 然后按下式计算静态工作点。
2、 电压串联负反馈电路的测试
Rf R1
U0
R2
RL
图2
UI
电压串联负反馈电路
R1=10K,R2=10K,Rf=100K,
(1)测量电路的电压放大倍数。输入 500HZ,0.1V的正弦波。 RL=∞时,测量其VO的值,求出AOF,并与理论值进行比较。
AOF=1+Rf/R1 (2)测量电路的输入电阻
输入 500HZ,0.1V 的正弦波,分别测量 V+、VRIF′=R2*V+/(VI-V+) RIF=RIF′+R2
实验一 常用电子仪器的使用
本实验常用的电子仪器有:示波器、低频信号发生器、晶体管毫伏表、 数字万用表等, 具体的仪器性能、指标等请参阅附录。 它们的主要用途及相互关系可用图 1—1 所示
模拟电子技术实验指导书
![模拟电子技术实验指导书](https://img.taocdn.com/s3/m/6e5e18cfd5bbfd0a795673a0.png)
实验一常用电子仪器的使用一.实验目的1.学习电子电路实验中常用电子仪器:示波器、低频信号发生器、交流毫伏表、万用表等的正确使用方法。
2.初步掌握用双踪示波器观察信号波形和读取波形参数的方法。
二.实验仪器及器件1.示波器(YB4324)2.交流毫伏表(TG2172)3.功率函数信号发生器(YB1631)4.数字万用表(UT52)三.实验内容1.双踪示波器使用前的检查:(1)把面板上的各旋钮旋至如下列的位置:(2)接通电源,电源指示灯亮。
预热3-5分钟,分别调节亮度和聚焦旋钮。
使光迹的的亮度适中、清晰。
(3)"输入耦合"置于“AC”位置、将本机校准信号输入到 Y1(CH1)通道。
调节“电平”旋钮使波形稳定,再分别调节 Y和 X轴的位移旋钮,使波形对准刻度。
将图形记录下来,并读出其幅度和周期是否和校准信号吻合。
采用同样的方法分别检查 Y2(CH2)通道。
周期:_______*________=__________幅度:_______*________=__________2.用示波器和毫伏表测量正弦信号信号发生器(YB1631)输出电压幅度分别调到10V、1.0V、60mV(要求必须仅操作信号发生器本身各旋钮得到上述输出),然后用示波器记毫伏表精确测量其实际值,并按表-1的形式记录之。
将信号发生器的输出频率分别调到100HZ,1KHZ,20KHZ,用示波器精确测量输出信号的实际周期,再计算出具体频率,并按表-2的形式记录之。
信号发生器(YB1631)输出频率为1KHZ、幅值为 lV的信号引入双踪示波器 Y1输人端,Y2输入端引入本机校准信号、适当调整面扳上的旋钮、使荧光屏上显示两个稳定的波形,并记录波形特点.*5.用示波器和万用表测量直流信号用示波器和万用表测量ACL-Ⅱ输出的+/-5V,+/-12V的直流电压的实际值,并按表-3的形式记录之四.实验报告处理要求1.根据实验记录、整理有关数据:2.当信号频率由1KHZ变为100HZ,如扫描频率不变、示波器上正旋波个数是增加还是减少;若波形个数不变,扫描频率如何改变?实验二晶体管放大器静态调测与增益测试一、实验目的1.学习放大器静态工作点的调测方法与动态参数的测试。
模电实验指导书
![模电实验指导书](https://img.taocdn.com/s3/m/7726e6e276eeaeaad0f33009.png)
模电实验指导书篇一:模电实验指导书实验一常用电子仪器的使用一、实验目的1、学习电子电路实验中常用的电子仪器——示波器、函数信号发生器、直流稳压电源、交流毫伏表、频率计等的主要技术指标、性能及正确使用方法。
2、初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。
3、掌握万用表的使用及用万用表粗测晶体三极管、三极管的质量的好坏及管脚的判断。
二、实验设备与器件1、函数信号发生器2、双踪示波器3、万用表4、电阻、电容、二极管、三极管三、实验原理在模拟电子电路实验中,经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。
它们和万用电表一起,可以完成对模拟电子电路的静态和动态工作情况的测试。
实验中要对各种电子仪器进行综合使用,可按照信号流向,以连线简捷,调节顺手,观察与读数方便等原则进行合理布局,各仪器与被测实验装置之间的布局与连接如图1-1所示。
接线时应注意,为防止外界干扰,各仪器的共公接地端应连接在一起,称共地。
信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线,示波器接线使用专用电缆线,直流电源的接线用普通导线。
1图1-1 模拟电子电路中常用电子仪器布局图1、示波器示波器是一种用途很广的电子测量仪器,它既能直接显示电信号的波形,又能对电信号进行各种参数的测量。
现着重指出下列几点:1)、寻找扫描光迹将示波器Y轴显示方式置“Y1”或“Y2”,输入耦合方式置“GND”,开机预热后,若在显示屏上不出现光点和扫描基线,可按下列操作去找到扫描线:①适当调节亮度旋钮。
②触发方式开关置“自动”。
③适当调节垂直()、水平()”位移”旋钮,使扫描光迹位于屏幕中央。
(若示波器设有“寻迹”按键,可按下“寻迹”按键,判断光迹偏移基线的方向。
) 2)、双踪示波器一般有五种显示方式,即“Y1”、“Y2”、“Y1+Y2”三种单踪显示方式和“交替”“断续”二种双踪显示方式。
“交替”显示一般适宜于输入信号频率较高时使用。
模拟电路实验指导书
![模拟电路实验指导书](https://img.taocdn.com/s3/m/7c43e243a26925c52dc5bf3f.png)
篇一:模拟电子技术实验指导书《模拟电子技术》实验教学指导书课程编号:1038181007前言一、实验总体目标通过实验教学,使学生巩固和加深所学的理论知识,培养学生运用理论解决实际问题的能力。
学生应掌握常用电子仪器的原理和使用方法,熟悉各种测量技术和测量方法,掌握典型的电子线路的装配、调试和基本参数的测试,逐渐学习排除实验故障,学会正确处理测量数据,分析测量结果,并在实验中培养严肃认真、一丝不苟、实事求是的工作之风。
二、适用专业年级电子信息工程、通信工程、自动化、建筑设施智能技术等专业二年级本科学生。
三、先修课程《高等数学》、《大学物理》、《电路分析基础》或《电路》。
网络化模拟电路实验台:36套(72组)主要配置:数字存储示波器、dds信号发生器、数字交流毫伏、模块化单元电路板等。
六、实验总体要求本课程要求学生自己设计、组装各种典型的应用电路,并用常用电子仪器测试其性能指标,掌握电路调试方法,研究电路参数的作用与影响,解决实验中可能出现各种问题。
1、掌握基本实验仪器的使用,对一些主要的基本仪器如示波器、、信号发生器等应能较熟练地使用。
2、基本实验方法、实验技能的训练和培养,牢固掌握基本电路的调整和主要技术指标的测试方法,其中还要掌握电路的设计、组装等技术。
3、综合实验能力的训练和培养。
4、实验结果的处理方法和实验工作作风的培养。
七、本课程实验的重点、难点及教学方法建议本课程实验的重点是电路的正确连接、仪表的正确使用、数据测试和分析;本课程实验的难点是电路的设计方法和综合测试与分析。
在教学方法上,本课程实验应提前预习,使学生能够利用原理指导实验,利用实验加深对电路原理的理解,掌握分析电路、测试电路的基本方法。
目录实验一常用电子仪器的操作与使用????????????????1 实验二单管放大电路的设计???????????????????4 实验三多级放大电路的综合实验?????????????????6 实验四实验五实验六rc差动式放大电路的设计与实现???????????????10 集成运算放大器应用电路综合实验?????????????12 正弦波振荡器的设计与实现???????????????18实验一常用电子仪器的操作与使用一、实验目的1、了解常用电子仪器、仪表的功能与性能指标。
模拟电子技术实验指导书
![模拟电子技术实验指导书](https://img.taocdn.com/s3/m/cf257d3c87c24028915fc3a2.png)
实验2基尔霍夫定律的验证一、实验目的1. 验证基尔霍夫定律的正确性,加深对基尔霍夫定律的理解。
2. 学会用电流插头、插座测量各支路电流。
二、原理说明基尔霍夫定律是电路的基本定律。
测量某电路的各支路电流及每个元件两端的电压,应能分别满足基尔霍夫电流定律(KCL)和电压定律(KVL)。
即对电路中的任一个节点而言,应有ΣI=0;对任何一个闭合回路而言,应有ΣU=0。
运用上述定律时必须注意各支路电流或闭合回路的正方向,此方向可预先任意设定。
三、实验设备同实验一。
四、实验内容实验线路与实验四图1-1相同,用DVCC-03挂箱的“基尔霍夫定律/叠加原理”电路板。
1. 实验前先任意设定三条支路电流正方向。
如图1-1中的I1、I2、I3的方向已设定。
闭合回路的正方向可任意设定。
2. 分别将两路直流稳压源接入电路,令U1=6V,U2=12V。
3. 熟悉电流插头的结构,将电流插头的两端接至数字电流表的“+、-”两端。
4. 将电流插头分别插入三条支路的三个电流插座中,读出并记录电流值。
5. 用直流数字电压表分别测量两路电源及电阻元件上的电压值,记录之。
五、实验注意事项1. 同实验一的注意1,但需用到电流插座。
2.所有需要测量的电压值,均以电压表测量的读数为准。
U1、U2也需测量,不应取电源本身的显示值。
3. 防止稳压电源两个输出端碰线短路。
4. 用指针式电压表或电流表测量电压或电流时,如果仪表指针反偏,则必须调换仪表极性,重新测量。
此时指针正偏,但读得电压或电流值必须冠以负号。
若用数显电压表或电流表测量,则可直接读出电压或电流值。
但应注意:所读得的电压或电流值的正确正、负号应根据设定的电流参考方向来判断。
六、预习思考题1. 根据图1-1的电路参数,计算出待测的电流I1、I2、I3和各电阻上的电压值,记入表中,以便实验测量时,可正确地选定电流表和电压表的量程。
2. 实验中,若用指针式万用表直流毫安档测各支路电流,在什么情况下可能出现指针反偏,应如何处理?在记录数据时应注意什么?若用直流数字电流表进行测量时,则会有什么显示呢?七、实验报告1. 根据实验数据,选定节点A,验证KCL的正确性。
模拟电子技术实验指导书
![模拟电子技术实验指导书](https://img.taocdn.com/s3/m/0170d7eb6f1aff00bed51e97.png)
实验一、仪器仪表的使用方法一、数字万用表(使用时,要按下右上方电源开关,使用完毕后切记弹起电源开关。
)1、测电阻(用Ω档)量程选择好后不需调零,直接读数,不需要乘以任何系数。
如果屏幕显示为“1 .. .”,则表示量程选小了,需要加大量程。
2、测交流电压(用ACV 档)表笔不分正负,并接在被测电压两端,直接从屏幕上读数。
如果不知被测电压的范围,应该选择高量程档,要是读数偏小,再适当调小量程。
3、测直流电压(用DCV 档)红表笔接高电位(或正极)黑表笔接低电位(或负极),并接在被测电压两端,直接从屏幕上读数。
如果不知被测电压的范围,应该选择高量程档,要是读数偏小,再适当调小量程。
4、测直流电流(红表笔改插“A”插孔,用DCA 档)测直流电流时,先将电源关断,再将被测电路断开,红表笔接电流的进端,黑表笔接电流的入端,开启电源直接从屏幕上读数。
如果不知被测电流的范围,应该选择高量程档,要是读数偏小,再适当调小量程。
5、测交流电流(红表笔改插“A”插孔,用ACA 档)测交流电流时,先将电源关断,再将被测电路断开,表笔不分电流的正负端,一个表笔接电流的进端,另一个表笔接电流的入端,开启电源直接从屏幕上读数。
如果不知被测电压的范围,应该选择高量程档,要是读数偏小,再适当调小量程。
6、测三极管β(用h FE档)将PNP型三极管或NPN型三极管的e、b、c三个电极对应插入标有“PNP”区域或“NPN”区域的e、b、c小插孔里,直接从屏幕上读数。
7、测频率(用HZ档)测不平衡信号时(信号有一端接地),红表笔接信号端,黑表笔接地,直接从屏幕上读数。
测平衡信号时表笔不分正负,并在被测信号两端,直接从屏幕上读数。
8、测电容(用F档)将被测电容插进“CX”插孔里,直接从屏幕上读数。
二、直流稳压电源(仪器具有自动保护功能,当输出端电路出现短路时,保护电路启动,输出电压为零,此时应关断电源、排除故障、重新启动电源。
)1、JWY—30F型双路稳压电源两路独立的0---30V稳压输出。
模电实验指导书
![模电实验指导书](https://img.taocdn.com/s3/m/c7c7077801f69e31433294cf.png)
《模电》实验指导江南大学物联网工程学院微电子系2013年1月目录实验一参观PCB工艺实验室(本科教育教学改革研究项目)..(3)实验二单管放大器 (9)实验三负反馈放大器 (11)实验四运放基本应用一(运算电路) (12)实验五运放基本应用二(波形产生电路) (16)实验六运放基本应用三(文氏电桥振荡器) (20)实验一参观PCB工艺实验室一、目的为以后课程的实践环节打基础。
二、实验介绍印刷电路板(Printed circuit board,简称PCB)是组装电子零件用的基板,即IC载板。
最近,微电子系在学校学院的大力支持下,购置了一套由“北京浩维创新科技有限公司”生产的价值28万的全套小型PCB板制作设备。
该套设备是为了满足电路板的小批量生产、科研、教学、实训及打样的需求,同时,还可以满足学校课题设计、电子设计竞赛以及实验和试验过程中,做单个或个别电路板的加工所不可缺少的。
三、结合本套系统,将来可做的研究内容:以本套PCB板制作设备作为实践教学的平台,(1)利用实验课的时间,让学生熟悉PCB板的制作工艺。
(2)探讨具有趣味性与知识性相结合的具体实验、课程设计题目、毕业设计题目、电子设计竞赛等实践性教学内容,以给学生提供参考性设计课题。
(3)探讨教学与科研良性的互动机制。
四、结合本套系统,将来欲达到的目的(1)继续认真做好多媒体课件,吸取国内外教学的优点,做到“学一点、用一点、巩固一点”;(2)在教师指导下,由学生提出各种自己感兴趣的电子系统(包括电路分析课程、模拟电子技术课程、数字逻辑电路等课程)的设计课题(比如,简单的半导体收音机的制作、简单的耳机的制作、汽车倒车防撞报警器的制作等),学生们设计方案,画出设计电路原理图、印刷电路版图。
然后在开放实验室进行PCB的制作、安装、调试、测试等。
(3)或由老师提供参考性设计课题,学生们设计方案,画出设计电路原理图、印刷电路版图。
然后在开放实验室进行PCB的制作、安装、调试、测试等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
模拟电子线路实验指导书福州大学物理信息学院电子系目录实验一三种常用电子仪器的使用 (2)实验二单管低频放大器的设计安装和调试 (5)实验三负反馈放大器的设计与测量 (12)实验四差分放大器 (16)实验五集成运算放大器的线性应用电路的设计与测量 (20)实验六整流与稳压电路 (27)实验七无变压器低频功率放大器 (29)实验一三种常用电子仪器的使用一、实验目的1、学习电子电路实验中常用的电子仪器——示波器、函数信号发生器、直流稳压电源、交流毫伏表等的主要技术指标、性能及正确使用方法。
2、初步掌握用示波器观察正弦信号波形和读取波形参数的方法。
二、实验原理在模拟电子电路实验中,经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。
它们和万用电表一起,可以完成对模拟电子电路的静态和动态工作情况的测试。
实验中要对各种电子仪器进行综合使用,可按照信号流向,以连线简捷,调节顺手,观察与读数方便等原则进行合理布局,各仪器与被测实验装置之间的布局与连接如图1-1所示。
接线时应注意,为防止外界干扰,各仪器的共公接地端应连接在一起,称共地。
信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线,示波器接线使用专用电缆线,直流电源的接线用普通导线。
图1-1 模拟电子电路中常用电子仪器布局图1、示波器示波器是一种用途很广的电子测量仪器,它既能直接显示电信号的波形,又能对电信号进行各种参数的测量。
现着重指出下列几点:1)、寻找扫描光迹将示波器Y轴显示方式置“Y1”或“Y2”,输入耦合方式置“GND”,开机预热后,若在显示屏上不出现光点和扫描基线,可按下列操作去找到扫描线:①适当调节亮度旋钮。
②触发方式开关置“自动”。
③适当调节垂直()、水平()“位移”旋钮,使扫描光迹位于屏幕中央。
(若示波器设有“寻迹”按键,可按下“寻迹”按键,判断光迹偏移基线的方向。
)2)、双踪示波器一般有五种显示方式,即“Y1”、“Y2”、“Y1+Y2”三种单踪显示方式和“交替”“断续”二种双踪显示方式。
“交替”显示一般适宜于输入信号频率较高时使用。
“断续”显示一般适宜于输入信号频率较底时使用。
3)、为了显示稳定的被测信号波形,“触发源选择”开关一般选为“内”触发,使扫描触发信号取自示波器内部的Y通道。
4)、触发方式开关通常先置于“自动”调出波形后,若被显示的波形不稳定,可置触发方式开关于“常态”,通过调节“触发电平”旋钮找到合适的触发电压,使被测试的波形稳定地显示在示波器屏幕上。
有时,由于选择了较慢的扫描速率,显示屏上将会出现闪烁的光迹,但被测信号的波形不在X轴方向左右移动,这样的现象仍属于稳定显示。
5)、适当调节“扫描速率”开关及“Y轴灵敏度”开关使屏幕上显示一~二个周期的被测信号波形。
在测量幅值时,应注意将“Y轴灵敏度微调”旋钮置于“校准”位置,即顺时针旋到底,且听到关的声音。
在测量周期时,应注意将“X轴扫速微调”旋钮置于“校准”位置,即顺时针旋到底,且听到关的声音。
还要注意“扩展”旋钮的位置。
根据被测波形在屏幕坐标刻度上垂直方向所占的格数(div或cm)与“Y轴灵敏度”开关指示值(v/div)的乘积,即可算得信号幅值的实测值。
根据被测信号波形一个周期在屏幕坐标刻度水平方向所占的格数(div或cm)与“扫速”开关指示值(t/div)的乘积,即可算得信号频率的实测值。
2、函数信号发生器函数信号发生器按需要输出正弦波、方波、三角波三种信号波形。
输出电压最大可达20V P-P。
通过输出衰减开关和输出幅度调节旋钮,可使输出电压在毫伏级到伏级范围内连续调节。
函数信号发生器的输出信号频率可以通过频率分档开关进行调节。
函数信号发生器作为信号源,它的输出端不允许短路。
3、交流毫伏表交流毫伏表只能在其工作频率范围之内,用来测量正弦交流电压的有效值。
为了防止过载而损坏,测量前一般先把量程开关置于量程较大位置上,然后在测量中逐档减小量程。
三、实验设备与器件1、函数信号发生器2、双踪示波器3、交流毫伏表4、直流电源5、万用表四、实验内容1、直流稳压电源的使用。
使用万用表直流电压档,测量直流稳压电源的输出电压。
改变电源的输出电压,并相应调节万用表档位,万用表读数与电源输出读数的差别。
2、函数信号发生器的使用。
练习函数信号发生器前面板上各个旋钮、开关的使用,学习如何调节信号发生器的输出。
3、用交流毫伏表测量信号参数调节函数信号发生器有关旋钮,使输出频率为1KHz,峰-峰值分别为0~20V之间的某个数值(信号发生器示值)的正弦波信号。
调整交流毫伏表至合适档位,测量信号发生器输出信号,将数据记入表1-1表1-1调节函数信号发生器有关旋钮,使输出信号峰-峰值为10V,频率分别为0~200KHz范围内若干个频率的正弦波信号。
调整交流毫伏表至合适档位,测量信号发生器输出信号,将数据记入表1-2表1-24、用示波器测量信号参数调节函数信号发生器有关旋钮,使输出频率为1KHz,峰-峰值分别为0~20V之间的某个数值(信号发生器示值)的正弦波信号。
调整示波器,测量信号发生器输出信号,将数据记入表1-3表1-3调节函数信号发生器有关旋钮,使输出信号峰-峰值为10V,频率分别为1KHz~200KHz范围内若干个频率的正弦波信号。
调整示波器,测量信号发生器输出信号,将数据记入表1-4。
表1-4实验二单管低频放大器的设计安装和调试一、实验目的1、学会放大器静态工作点的调试方法,分析静态工作点对放大器性能的影响。
2、掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。
3、熟悉常用电子仪器及模拟电路实验设备的使用。
二、实验原理图2-1为电阻分压式工作点稳定单管放大器实验电路图。
它的偏置电路采用R B1和R B2组成的分压电路,并在发射极中接有电阻R E,以稳定放大器的静态工作点。
当在放大器的输入端加入输入信号u i后,在放大器的输出端便可得到一个与u i相位相反,幅值被放大了的输出信号u 0,从而实现了电压放大。
图2-1 共射极单管放大器实验电路在图2-1电路中,当流过偏置电阻R B1和R B2 的电流远大于晶体管T 的 基极电流I B 时(一般5~10倍),则它的静态工作点可用下式估算 CC B2B1B1B U R R R U +≈U CE =U CC -I C (R C +R E )电压放大倍数 beLC V r R R βA // -=输入电阻R i =R B1 // R B2 // r be 输出电阻 R O ≈R C由于电子器件性能的分散性比较大,因此在设计和制作晶体管放大电路时,离不开测量和调试技术。
在设计前应测量所用元器件的参数,为电路设计提供必要的依据,在完成设计和装配以后,还必须测量和调试放大器的静态工作点和各项性能指标。
一个优质放大器,必定是理论设计与实验调整相结合的产物。
因此,除了学习放大器的理论知识和设计方法外,还必须掌握必要的测量和调试技术。
CEBEB E I R U U I ≈-≈放大器的测量和调试一般包括:放大器静态工作点的测量与调试,消除干扰与自激振荡及放大器各项动态参数的测量与调试等。
1、 放大器静态工作点的测量与调试 1) 静态工作点的测量测量放大器的静态工作点,应在输入信号u i =0的情况下进行, 即将放大器输入端与地端短接,然后选用量程合适的直流毫安表和直流电压表,分别测量晶体管的集电极电流I C 以及各电极对地的电位U B 、U C 和U E 。
一般实验中,为了避免断开集电极,所以采用测量电压U E 或U C ,然后算出I C 的方法,例如,只要测出U E ,即可用 EE E C R U I I =≈算出I C (也可根据CCCC C R U U I -=,由U C 确定I C ),同时也能算出U BE =U B -U E ,U CE =U C -U E 。
为了减小误差,提高测量精度,应选用内阻较高的直流电压表。
2) 静态工作点的调试放大器静态工作点的调试是指对管子集电极电流I C (或U CE )的调整与测试。
静态工作点是否合适,对放大器的性能和输出波形都有很大影响。
如工作点偏高,放大器在加入交流信号以后易产生饱和失真,此时u O 的负半周将被削底,如图2-2(a)所示;如工作点偏低则易产生截止失真,即u O 的正半周被缩顶(一般截止失真不如饱和失真明显),如图2-2(b)所示。
这些情况都不符合不失真放大的要求。
所以在选定工作点以后还必须进行动态调试,即在放大器的输入端加入一定的输入电压u i ,检查输出电压u O 的大小和波形是否满足要求。
如不满足,则应调节静态工作点的位置。
(a) (b)图2-2 静态工作点对u O 波形失真的影响改变电路参数U CC 、R C 、R B (R B1、R B2)都会引起静态工作点的变化,如图2-3所示。
但通常多采用调节偏置电阻R B2的方法来改变静态工作点,如减小R B2,则可使静态工作点提高等。
图2-3 电路参数对静态工作点的影响最后还要说明的是,上面所说的工作点“偏高”或“偏低”不是绝对的,应该是相对信号的幅度而言,如输入信号幅度很小,即使工作点较高或较低也不一定会出现失真。
所以确切地说,产生波形失真是信号幅度与静态工作点设置配合不当所致。
如需满足较大信号幅度的要求,静态工作点最好尽量靠近交流负载线的中点。
2、放大器动态指标测试放大器动态指标包括电压放大倍数、输入电阻、输出电阻、最大不失真输出电压(动态范围)和通频带等。
1) 电压放大倍数A V 的测量调整放大器到合适的静态工作点,然后加入输入电压u i ,在输出电压u O 不失真的情况下,用交流毫伏表测出u i 和u o 的有效值U i 和U O ,则 i0V U U A =2) 输入电阻R i 的测量为了测量放大器的输入电阻,按图2-4 电路在被测放大器的输入端与信号源之间串入一已知电阻R ,在放大器正常工作的情况下, 用交流毫伏表测出U S 和U i ,则根据输入电阻的定义可得RU U U R U U I U R iS i R i ii i -===图2-4 输入、输出电阻测量电路测量时应注意下列几点:① 由于电阻R 两端没有电路公共接地点,所以测量R 两端电压 U R 时必须分别测出U S 和U i ,然后按U R =U S -U i 求出U R 值。
② 电阻R 的值不宜取得过大或过小,以免产生较大的测量误差,通常取R 与R i 为同一数量级为好,本实验可取R =1~2K Ω。
3) 输出电阻R 0的测量按图2-4电路,在放大器正常工作条件下,测出输出端不接负载 R L 的输出电压U O 和接入负载后的输出电压U L ,根据 O LO L L U R R R U +=即可求出 L LO O 1)R U U (R -=在测试中应注意,必须保持R L 接入前后输入信号的大小不变。
