PLC 技术培训班 WinCC组态软件介绍
第1讲_组态软件基础
第1讲 组态软件基础
3．多客户机项目 多客户机项目是一种能够访问多个服务器的数据的项目类型。每个多客户
状态栏、浏览窗口和数据窗口，如图所示。
标题栏
菜单栏
工具栏
状态栏
浏览窗口
数据窗口
第1讲 组态软件基础
2、项目类型 WinCC中的工程项目分为3种类型：单用户项目、多用户项目和客户机项
目。项目包括“计算机”、“变量管理器”、“编辑器”等组件。
第1讲 组态软件基础
（1）单用户项目 单用户项目是一种只拥有一个操作终端的项目类型。项目的计算机既用作
进行数据处理的服务器，又用作操作员的输入站。其他计算机不能访问该计算 机上的项目（通过OPC等访问的除外）。单用户项目可与多个控制器建立连接。 如果只希望在WinCC项目中使用一台计算机进行工作，可创建单用户项目，运 行WinCC。
第1讲 组态软件基础
（2）多用户项目 多用户项目的特点是同一项目使用多台客户机和一台服务器，在此最多可
第1讲 组态软件基础
《WinCC视频学习教程》内容
第1讲 组态软件基础 第2讲 快速入门项目组态与仿真运行 第3讲 项目管理器 第4讲 组态变量 第5讲 创建过程画面及组态技巧 第6讲 画面组态技巧（2） 第7讲 基于WinCC和S7-300的交通灯控制 第8讲 过程值归档 第9讲 报警组态 第10讲 典型项目的画面设计与分析
以及更改、设置系统的运行数据。
第1讲 组态软件基础
plc技术培训班(第6讲)wincc组态软件介绍PPT课件
WinCC 项目开发和组态环境
为了开发和组态项目，WinCC 提供了一组特殊的编 辑器，由WinCC 的浏览器（Explorer）访问这些编 辑器。所提供的每一个编辑器能对WinCC某一个专门 的子系统进行组态。WinCC 的主要子系统有： • 图形系统 图形设计器是用来建立屏幕图形的编辑 器； • 报警系统 命名报警登录的编辑器是用来组态报警 的；
7 09.10.2020
第1个WinCC 项目
这一讲介绍WinCC的基本部件，以及通过一个简单的例子 来解释怎样建立和编辑一个WinCC项目。
1. WinCC的部件 WinCC的基本部件是组态软件和实时运行软件。 WinCC浏览器是组态软件的核心。在WinCC浏览器中显示整 个项目的结构以及项目的管理。为了开发和组态项目，提 供了一组特殊的编辑器，由WinCC的浏览器访问这些编辑 器。通过每一个编辑器，组态WinCC的一个特殊的子系统。
热烈欢迎
参加PLC技术培训班的 全体学员！
北京精诚智合教学科技有限公司
1 09.10.2020
第6讲：WinCC组态软件介绍
作为完整的现代工业自动化系统，除了前面几讲中介绍 的自动化控制装置PLC和现场总线产品、通信网络之外， HMI / SCADA（人－机接口 / 上位计算机监控和数据采 集）系统，也是其重要的组成部分。HMI / SCADA系统 对工业控制系统中的各种资源（设备、标签量、画面等 ）进行配置和编辑，处理事件报警和系统报警，提供多 种数据通信驱动程序，完成各类报表的生成和打印输出 。而且还给用户提供多种脚本语言，可以进行二次开发 。还有对实时数据的归档和对历史归档数据的查讯功能 等。
9 09.10.2020
启动WinCC
HMI、WinCC组态软件介绍
监控组态软件不仅有监控和数据采集(SCADA)功能，而且有组态、开发和开放功能。
监控组态软件是伴随着计算机技术、DCS和PLC等工业控制技术的突飞猛进而发展起来的。
随着个人计算机(PC)的普及和开放系统的推广，基于PC的监控组态软件在工业控制领域不断发展壮大。
监控组态软件广泛运用于工业、农业、楼宇和办公等领域的自动化系统。
随着计算机硬件和软件技术的发展，自动化产品呈现出小型化、网络化、PC化、开放式和低成本的发展趋势，并逐渐形成了各种标准的硬件、软件和网络结构系统。
监控组态软件已经成为其中的桥梁和纽带，是自动化系统集成中不可缺少的关键组成部分。
WinCC组态软件介绍西门子公司的W1nCC是WlndowsControIConter(视窗控制中心)的简称。
它集成了SCADA、组态、脚本(Script)语言和OPC等先进技术，为用户提供了Windows操作系统(W1ndows 2000或XP)环境下使用各种通用软件的功能。
WinCC继承了西门子公司的全集成自动化(TIA)产品的技术先进和无缝集成的特点。
WinCC运行于个人计算机环境，可以与多种自动化设备及控制软件集成，具有丰富的设置项目、可视窗口和菜单选项，使用方式灵活，功能齐全。
用户在其友好的界面下进行组态、编程和数据管理，可形成所需的操作画面、监视画面、控制画面、报警画面、实时趋势曲线、历史趋势曲线和打印报表等。
它为操作者提供了图文并茂、形象直观的操作环境，不仅缩短了软件设计周期，而且提高了工作效率。
WinCC的另一个特点在于其整体开放性，它可以方便地与各种软件和用户程序组合在一起，建立友好的人机界面，满足实际需要。
用户也可将WinCC作为系统扩展的基础，通过开放式接口，开发其自身需要的应用系统。
WinCC因其具有独特的设计思想而具有广阔的应用前景。
借助于模块化的设计，能以灵活的方式对其加以扩展。
它不仅能用于单用户系统，而且能构成多用户系统，甚至包括多个服务器和客户机在内的分布式系统。
wincc软件介绍
监控软件介绍从面市伊始，用户就对SIMATICWinCC印象深刻。
一方面，是其高水平的创新，它使用户在早期就认识到即将到来的发展趋势并予以实现；另一方面，是其基于标准的长期产品策略，可确保用户的资利益。
凭籍这种战略思想，WinCC，这一运行于Microsoft Windows 2000和XP下的Windows控制中心，已发展成为欧洲市场中的领导者，乃至业界遵循的标准。
如果你想使设备和机器最优化运行，如果你想最大程度地提高工厂的可用性和生产效率，WinCC当是上乘之选。
一、WINCC介绍1、SIMATIC WinCC系统概览2、WINCC突出的优点：·通用的应用程序适合所有工业领域的解决方案多语言支持，全球通用可以集成到所有自动化解决方案内·内置所有操作和管理功能·可简单、有效地进行组态·可基于Web持续延展·采用开放性标准，集成简便·集成的Historian 系统作为IT 和商务集成的平台·可用选件和附加件进行扩展·“全集成自动化”的组成部分_WinCC最引人注目之处还是其广泛的应用范围。
独立于工艺技术和行业的基本系统设计，模块化的结构，以及灵活的扩展方式，使其不但可以用于机械工程中的单用户应用，而且还可以用于复杂的多用户解决方案，甚至是工业和楼宇技术中包含有几个服务器和客户机的分布式系统。
WinCC集生产自动化和过程自动化于一体，实现了相互之间的整合，这在大量应用和各种工业领域的应用实例中业已证明，包括：·汽车工业·化工和制药行业·印刷行业·能源供应和分配·贸易和服务行业·塑料和橡胶行业·机械和设备成套工程·金属加工业·食品、饮料和烟草行业·造纸和纸品加工·钢铁行业·运输行业·水处理和污水净化2、二甲脂系统框图(通过MPI网)MPISIMATIC S7-300 •通讯硬件CP 56116GK1 561-1AA00 •通讯软件WINCC V6.0 SP36A V6 381-1BD06-0DV02、WINCC系统功能1、集成用户管理使用WinCC用户管理器，可以分配和控制组态和运行时的访问权限。

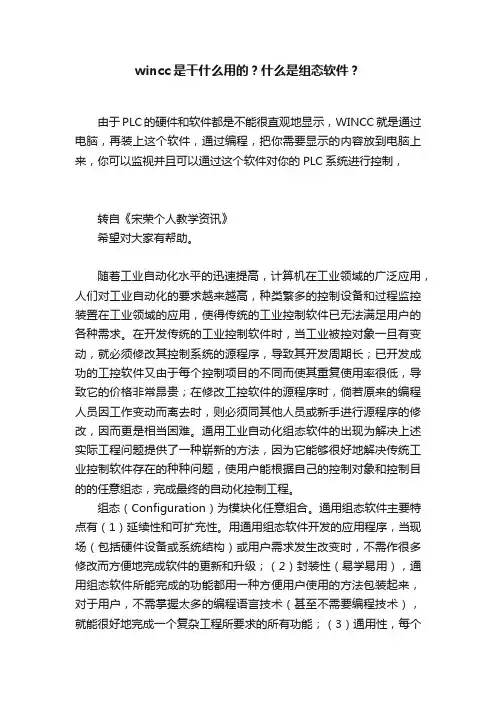

wincc是干什么用的？什么是组态软件？
wincc是干什么用的？什么是组态软件？由于PLC的硬件和软件都是不能很直观地显示，WINCC就是通过电脑，再装上这个软件，通过编程，把你需要显示的内容放到电脑上来，你可以监视并且可以通过这个软件对你的PLC系统进行控制，转自《宋荣个人教学资讯》希望对大家有帮助。
随着工业自动化水平的迅速提高，计算机在工业领域的广泛应用，人们对工业自动化的要求越来越高，种类繁多的控制设备和过程监控装置在工业领域的应用，使得传统的工业控制软件已无法满足用户的各种需求。
在开发传统的工业控制软件时，当工业被控对象一旦有变动，就必须修改其控制系统的源程序，导致其开发周期长；已开发成功的工控软件又由于每个控制项目的不同而使其重复使用率很低，导致它的价格非常昂贵；在修改工控软件的源程序时，倘若原来的编程人员因工作变动而离去时，则必须同其他人员或新手进行源程序的修改，因而更是相当困难。
通用工业自动化组态软件的出现为解决上述实际工程问题提供了一种崭新的方法，因为它能够很好地解决传统工业控制软件存在的种种问题，使用户能根据自己的控制对象和控制目的的任意组态，完成最终的自动化控制工程。
组态（Configuration）为模块化任意组合。
通用组态软件主要特点有（1）延续性和可扩充性。
用通用组态软件开发的应用程序，当现场（包括硬件设备或系统结构）或用户需求发生改变时，不需作很多修改而方便地完成软件的更新和升级；（2）封装性（易学易用），通用组态软件所能完成的功能都用一种方便用户使用的方法包装起来，对于用户，不需掌握太多的编程语言技术（甚至不需要编程技术），就能很好地完成一个复杂工程所要求的所有功能；（3）通用性，每个用户根据工程实际情况，利用通用组态软件提供的底层设备（PLC、智能仪表、智能模块、板卡、变频器等）的I/O Driver、开放式的数据库和画面制作工具，就能完成一个具有动画效果、实时数据处理、历史数据和曲线并存、具有多媒体功能和网络功能的工程，不受行业限制。
Wincc组态软件介绍
一、组态软件概述及功能组态软件是数据采集监控系统SCADA(Supervisory Control and Data Acquisition)的软件平台工具，是工业应用软件的一个组成部分。
它具有丰富的设置项日，使用方式灵活，功能强大。
组态软件由早先单一的人机界面向数据处理机方向发展，管理的数据量越来越大。
随着组态软件自身以及控制系统的发展，监控组态软件部分地与硬件发生分离，为自动化软件的发展提供了充分发挥作用的舞台。
OPC(OLE for Process Control)的出现，以及现场总线尤其是工业以太网的快速发展，大大简化了异种设备间互连，降低了开发I/O设备驱动软件的工作量。
I/O驱动软件也逐渐向标准化的方向发展。
实时数据库的作用进一步加强。
实时数据库是SCADA系统的核心技术。
从软件技术上讲，SCADA系统的实时数据库，实质上就是一个可统一管理酌、支持变结构的、支持实时计算的数据结构模型。
在实时数据库技术中，还有对工业标准的支持(如OPC规范等)，对分布式计算的支持和对实时数据库系统冗余的支持，等等。
目前看到的所有组态软件都能实现类似的功能：几乎所有运行于32位windows平台的组态软件都采用类似资源浏览器的窗口结构，并对工业控制系统中的各种资源(设备、标签量、画面等)进行配置和编辑；处理数据报警及系统报警；提供多种数据驱动程序；各类报表的生成和打印输出；使用脚本语言提供二次开发的功能；存储历史数据并支持历史数据的查询，等等。
二、WinCC简介西门子视窗控制中心SIMATIC WinCC（Windows Control Center）是HMI／SCADA软件中的后起之秀，1996年进入世界工控组态软件市场，当年就被美国Control Engnieering杂志评为最佳HMI软件，以最短的时间发展成第三个在世界范围内成功的SCADA系统；而在欧洲，它无可争议地成为第一。
在设计思想上，SIMATIC WinCC秉承西门子公司博大精深的企业文化理念，性能最全面、技术最先进、系统最开放的HMI/SCADA软件是WinCC开发者的追求。
0.西门子WinCC组态软件--概述
0.西门⼦WinCC组态软件--概述西门⼦ WinCC 组态软件 -- 概述1.西门⼦WinCC各产品线及定位WinCC是由SIEMENS(西门⼦)公司开发的SCADA（数据采集与监控）系统，能⾼效控制⾃动化过程，具有极强的开放性和系统稳定性。
WinCC基于Windows平台，涵盖单⽤户系统、多⽤户系统直到由冗余、客户机/服务器和浏览器/服务器构架组成的复杂的分布式系统，在冶⾦、化⼯、印刷⽣产线等领域都有⾮常⼴泛的应⽤。
作为全球⾃动化巨头, 西门⼦针对不同规模的⽣产场景, 细分了多款产品投放市场. 如上图所⽰:对于超⼤型/⼴域分布式应⽤, 西门⼦推出 WinCC OA 产品线. 这并不是WinCC开始做OA办公软件, ⽽是WinCC OpenArchitecture（WinCC开放式架构）的缩写. 虽以WinCC冠名, 但与传统意义的WinCC完全没有关系，⽽是西门⼦2007年从奥地利ETM 公司收购的⼀款⼤名⿍⿍的软件——PVSS（Process Visualization and Steuerung （德语：Control的意思） System）。
成为西门⼦⼤家族⼀员后, ⾃从V3.10开始PVSS更名为WinCC OA.更多了解WinCC OA 可参考如下链接:对于中型和⼤型分布式系统, 西门⼦对应的SCADA产品线为WinCC (Windows Control Center, Windows控制中⼼), 也称为WinCC Classic版, 即经典的WinCC版本,当前(2020年2⽉)版本为 v7.5. 针对国内市场本地化语⾔需求, 推出有Asia版.伴随着S7-1200/1500系列控制器的发布, 西门⼦⼯业⾃动化集团⼜发布了⼀款全新的全集成⾃动化(Total Integrated Automation)软件 --- 博图(TIA portal). 它发布时版本号即为v10, 是业内⾸个采⽤统⼀的⼯程组态和软件项⽬环境的⾃动化软件, 也是西门⼦所有软件⼯程组态包的⼀个集成组件. TIA博途平台在所有组态界⾯间提供⾼级共享服务，向⽤户提供统⼀的导航并确保系统操作的⼀致性, 显著提升了开发效率. 博图软件中也集成有⽤于HMI开发的⼯具组件---TIA WinCC 软件, 可涵盖从⼩型的触摸屏设备,到⼤中型PC⼯作站各种规模的SCADA开发场景.2.博图版TIA WinCC 版本及功能差异TIA WinCC是西门⼦全集成⾃动化平台 TIA Portal 中的⼈机界⾯部分。
组态软件简介及应用领域
组态软件简介及应用领域组态软件是一种用于实时监控和控制工业过程的计算机应用软件。
它通过以直观的方式显示过程变量、设备状态和报警信息，帮助操作员有效管理工业生产过程。
本文将介绍组态软件的基本概念、特点以及在不同应用领域中的实际应用情况。
一、组态软件概述组态软件是一种基于计算机技术和图形界面的工业自动化软件工具。
它通过将各种过程图、仪表和报警信息等元素以可视化的形式呈现给操作员，使得复杂的工业过程变得直观易懂。
利用组态软件，操作员可以实时监控工艺过程，控制设备状态，同时也可以对数据进行记录、分析和报表生成。
二、组态软件的特点1. 图形化界面：组态软件采用直观的图形化界面，通过图表、仪表、动画等手段展现监控对象的状态和变化情况，使操作员更容易理解和掌握过程信息。
2. 实时性：组态软件可以实时采集、处理和显示过程数据，保持与被监控对象的实时同步，确保操作员能够及时掌握过程的变化。
3. 灵活性：组态软件具有强大的自定义功能，操作员可以根据实际需求自定义界面布局、元素样式、报警处理等，使其更符合实际应用要求。
4. 可扩展性：组态软件支持多种通信协议和接口，可以与各种不同类型的设备和系统进行连接，实现多种数据的采集和控制。
5. 数据分析功能：组态软件提供数据记录、报表生成、趋势分析等功能，帮助用户对过程参数进行分析和优化，提高生产效率和产品质量。
三、组态软件的应用领域1. 工业自动化：组态软件在工业自动化领域的应用十分广泛。
它可以作为监控系统的前端界面，实时显示生产过程的状态和参数，同时可进行远程控制和调整。
此外，组态软件还可以与PLC、DCS等控制设备进行通信，实现对生产过程的集中控制和管理。
2. 智能楼宇：随着智能建筑技术的发展，组态软件被广泛应用于楼宇控制系统中。
它可以实时监控和控制楼宇内的各种设备，如空调、照明等，提高能源利用效率，降低运营成本。
3. 交通运输：组态软件在交通运输系统中的应用主要体现在交通信号灯控制、道路监控和车辆调度等方面。
组态软件WinCC及其应用教学设计
组态软件WinCC及其应用教学设计1. 简介组态软件是一种工业自动化控制技术，它可以通过计算机软件对企业的各种生产设备、运输设备、能源等进行自动化控制。
WinCC是西门子公司开发的一款组态软件，主要用于工业控制系统的监控和数据采集。
本文将介绍WinCC的基本功能和应用教学设计。
2. WinCC的基本功能WinCC是一款功能强大的组态软件，它能够监控和控制多种设备，包括压力、温度、湿度、电力、流体、气体等多种参数。
WinCC的主要功能如下：2.1 监控和控制WinCC可以将实时数据以文本、图表、动画等形式直观展现，能够准确反映生产现场的状态。
同时，它还可以控制设备的开关、调节参数等操作。
2.2 数据采集WinCC可以与多种PLC进行无缝连接，并进行数据采集和处理。
它还可以对采集的数据进行报警、记录等操作，以及进行数据的分析和应用。
2.3 报表生成WinCC可以生成各种报表，包括历史趋势图、数据统计表、设备运行状态等报表。
这些报表能够帮助用户更好地了解生产过程中的状态和趋势。
3. WinCC的应用教学设计WinCC是广泛应用于工业自动化领域的一款组态软件，它的应用教学设计也是非常重要的。
下面将介绍WinCC在应用教学设计中的主要内容和方法。
3.1 自动化控制实验设计WinCC可以与实验板、PLC等设备配合使用，进行自动化控制实验。
在实验设计中，需要对实验目的、实验方案、实验步骤等进行详细安排，同时需要注意实验的难易程度和实用性。
3.2 实例教学案例设计WinCC实例教学案例是指通过案例演示的方式，向学生介绍WinCC的各种功能和应用。
这种方法需要选择一些实用性强、应用场景明确、展示效果好的案例，让学生在实际应用中体验WinCC的效果和优势。
3.3 课程设计在课程设计中，WinCC需要被作为一个独立的单元来进行设计。
课程内容需要涵盖WinCC的基本功能、数据采集、报表生成等方面，同时需要注重实践性的训练，让学生能够真正掌握WinCC的应用技能。
组态软件在PLC实训项目中的应用
组态软件在PLC实训项目中的应用组态软件在PLC实训项目中的应用近年来，随着工业自动化的快速发展，PLC （Programmable Logic Controller，可编程逻辑控制器）实训项目已成为工科类专业教育的重要组成部分。
在这些实训项目中，组态软件发挥着关键作用。
本文将探讨组态软件在PLC 实训项目中的应用，介绍其优势和重要性。
首先，我们来了解一下组态软件是什么。
组态软件是一种用于设计和创建PLC控制系统的工具。
它提供了用户友好的界面，使用户能够直观地建立PLC控制系统的图形化表示。
通过组态软件，用户可以轻松创建逻辑和功能块，配置输入输出模块，并进行仿真和调试。
它极大地简化了PLC编程的复杂性，减少了编程错误的可能性，提高了工程师的工作效率。
在PLC实训项目中，组态软件具有以下几个重要应用。
首先，组态软件用于PLC控制系统的设计和建模。
当我们开始一个PLC实训项目时，我们需要先设计系统的控制逻辑。
利用组态软件，我们可以通过图形化界面来创建各种逻辑和功能块，将它们连接起来，并进行仿真。
这样，我们可以直观地了解整个系统的工作流程，并检查是否存在逻辑错误和冲突。
其次，组态软件用于配置输入输出模块。
在PLC实训项目中，我们需要根据系统需求，选择合适的输入输出模块，并进行配置。
利用组态软件，我们可以快速、准确地配置各种数字输入输出和模拟输入输出模块，将其与PLC控制器连接起来。
这样，我们可以实时监测和控制外部设备，并与其它系统进行信息交换和数据传输。
另外，组态软件还用于PLC控制系统的仿真和调试。
在实际应用前，我们需要对PLC控制系统进行仿真和调试，以确保系统能够正常工作。
通过组态软件，我们可以模拟各种情况下的输入信号和输出动作，并实时观察系统的工作状况。
如果存在问题，我们可以通过修改逻辑和功能块，重新进行仿真，直到问题得到解决。
这使得调试过程更加高效和可靠。
此外，组态软件还具有数据记录和分析的功能。
组态软件百度百科
组态软件百度百科组态软件（HMI软件）是一种用于人机界面设计和操作控制系统的软件工具。
它在工业自动化、建筑管理、能源监控等领域得到广泛应用。
组态软件具有直观的用户界面和强大的功能，可以帮助用户快速构建和配置各种操作界面，并实现对监测设备、控制设备和数据的管理与操作。
一、定义与概述组态软件是一种专门用于人机交互设计和操作控制的软件工具。
它通过图形化界面和丰富的功能模块，实现对各种设备和系统的控制和监测。
组态软件可以将复杂的工业过程和设备信息以可视化的方式呈现给操作人员，以提高操作和管理效率。
组态软件的主要特点包括：1. 图形化界面：组态软件提供直观的图形化界面，可以将各类设备、系统和数据以图形化的形式展示出来，使操作人员更容易理解和掌握。
2. 功能丰富：组态软件提供了多种功能模块，如数据采集、报警处理、历史数据查询等，可以满足不同应用场景的需求。
3. 可定制性强：组态软件允许用户根据需求进行界面的定制，可以灵活地配置参数、布局和风格，以适应不同的使用环境。
4. 与设备的连接性强：组态软件可以与各类设备进行通信，包括传感器、执行器、PLC等，实现设备的控制和数据的交换。
二、组态软件的应用领域1. 工业自动化：组态软件广泛应用于工业自动化领域，可以实现对生产设备和工艺的监控和控制。
例如，可以通过组态软件搭建出一个工厂的监控中心，实时显示生产线的运行状态，监测温度、压力等参数，并通过报警功能及时发现和解决问题。
2. 建筑管理：组态软件在建筑管理领域也有重要应用。
通过组态软件可以实现对建筑物的能耗监控、楼宇设备的智能控制，以及安防系统的集成管理。
这可以提高建筑物的运行效率和安全性。
3. 能源监控：组态软件可以与能源监测设备配合使用，对能源的使用情况进行实时监测和分析。
通过可视化的统计数据和报表，帮助用户及时发现和解决能源浪费问题，提高能源利用效率。
三、主流组态软件介绍1. Wonderware InTouch：Wonderware InTouch是组态软件中的佼佼者，它提供了强大的图形化界面和丰富的功能模块，适用于各种行业和应用场景。
winccflexible组态概述
Wincc_Flexible组态简介WinCC flexible，德国西门子（SIEMENS）公司工业全集成自动化（TIA）的子产品，是一款面向机器的自动化概念的HMI软件。
WinCC flexible 用于组态用户界面以操作和监视机器与设备，提供了对面向解决方案概念的组态任务的支持。
WinCC flexible与WinCC十分类似，都是组态软件，而前者基于触摸屏，后者基于工控机。
HMI由硬件和软件两部分组成，硬件部分包括处理器、显示单元、输入单元、通信接口、数据存贮单元等，其中处理器的性能决定了HMI 产品的性能高低，是HMI的核心单元。
根据HMI的产品等级不同，处理器可分别选用8位、16位、32位的处理器。
HMI软件一般分为两部分，即运行于HMI硬件中的系统软件和运行于PC机Windows操作系统下的画面组态软件（如WinCC flexible）。
使用者都必须先使用HMI的画面组态软件制作“工程文件”，再通过PC 机和HMI 产品的串行通信口，把编制好的“工程文件”下载到HMI的处理器中运行。
HMI人机界面产品的基本功能包括：1、设备工作状态显示，如指示灯、按钮、文字、图形、曲线等；2、数据、文字输入操作，打印输出3、生产配方存储，设备生产数据记录4、简单的逻辑和数值运算5、可连接多种工业控制设备组网HMI的选型指标包括：1、显示屏尺寸及色彩、分辨率、HMI的处理器速度性能、2、输入方式：触摸屏或薄膜键盘3、画面存贮容量，注意厂商标注的容量单位是字节（byte）、还是位（bit）4、通信口种类及数量，是否支持打印功能本模块主要介绍西门子TP 270触摸屏，其接口外形如图3-2所示，接口功能描述见表3-1。
图3-2 西门子TP 270接口排列图表3-1接口功能描述编号描述应用1 接地连接用于连接到机架地线2 电源连接到电源+24V DC3 接口IF1B RS 422/RS 485(未接地)接口4 接口IF1A 用于PLC 的RS 232接口5 接口IF2 用于PC、PU、打印机的RS 232接口6 开关用于组态接口IF1B7 电池连接连接可选备用电池8 USB接口用于外部键盘，鼠标等的连接9 插槽B 用于CF卡10 以太网接口(只用于MP 270B) 连接RJ45以太网线11 插槽A(只用于MP 270B) 用于CF卡触摸屏设备的装载程序1、装载程序图3-6显示了触摸屏设备启动期间和运行系统结束时迅速出现的装载程序。
PLC 技术培训班 (第6讲)WinCC组态软件介绍
的右边部分，将看到以你的计算机命名的服务器计算机（Net BIOS）名。将光标指在该计算机上，单击鼠标右键，从显示 的弹出菜单上选择属性（Properties）, 在显示对话框中， 可以设置WinCC实时运行的属性，包括在项目激活时，将启动 哪些实时运行的部件，选择哪一种使用语言，用什么按钮进
15 2013-6-28
热 烈 欢 迎 参加PLC技术培训班的 全体学员！
北京精诚智合教学科技有限公司
1 2013-6-28
第6讲：WinCC组态软件介绍
作为完整的现代工业自动化系统，除了前面几讲中介绍
的自动化控制装置PLC和现场总线产品、通信网络之外， HMI / SCADA（人－机接口 / 上位计算机监控和数据采 集）系统，也是其重要的组成部分。HMI / SCADA系统 对工业控制系统中的各种资源（设备、标签量、画面等 ）进行配置和编辑，处理事件报警和系统报警，提供多 种数据通信驱动程序，完成各类报表的生成和打印输出 。而且还给用户提供多种脚本语言，可以进行二次开发 。还有对实时数据的归档和对历史归档数据的查讯功能 等。
增加通信驱动器
为了通过WinCC访问当前的自动化系统（PLC）的过程值， 必须对WinCC和自动化系统之间的连接进行组态。由专 门指定的通信驱动和通道来进行通信处理。WinCC对自 动化系统的处理通道有SIMATIC S5/S7/505以及其它独 立制造商的通道。 (1) 为了加入一个通信驱动，将光标指在WinCC浏览器左边 窗口中的标签管理器(Tag Management)上,单点击鼠标 右键。 (2) 在弹出菜单上，选择“增加新的驱动项”（Add new Driver）并单击该项目。
9 2013-6-28
第1个WinCC 项目
组态软件WinCC及其应用课程设计
组态软件WinCC及其应用课程设计1. 简介WinCC是Siemens公司出品的一款用于HMI（人机界面）或SCADA（监控与数据采集）的组态软件。
在自动化控制市场中，它一直是最受欢迎的软件之一，提供了完美的人机交互界面和易于使用的操作方式。
WinCC软件的主要功能包括：数据采集、处理和显示；报警处理；趋势和图形绘制；制造执行系统（MES）和生产计划管理（PPM）集成等。
因此，它被广泛应用于工业自动化控制及信息化领域。
在本文中，我们将介绍WinCC组态软件的基本功能，以及如何将其应用于实际的课程设计中。
2. WinCC软件基本功能WinCC软件的基本功能如下：2.1 数据采集、处理和显示WinCC软件可以将从PLC（可编程逻辑控制器）或其他设备中采集的数据进行处理和显示。
同时，它还可以与其他软件进行数据交换，如MES、PPM等，以实现生产数据的实时监控和管理。
2.2 报警处理WinCC软件可以对从PLC或其他设备中获取的报警信息进行监测和处理。
当出现故障或异常情况时，它能够立即发出警报并显示相关信息，以便工人及时采取措施。
2.3 趋势和图形绘制WinCC软件可以对从PLC或其他设备中获取的生产数据进行趋势和图形绘制。
这样，我们可以通过实时显示来了解生产过程的变化趋势，并及时采取相应的调整措施，提高生产效率和质量。
2.4 制造执行系统（MES）和生产计划管理（PPM）集成WinCC软件可以与制造执行系统（MES）和生产计划管理（PPM）等软件进行集成，实现生产数据的实时监控和管理。
这有助于生产管理人员及时获取和分析生产数据并制定生产计划，从而提高生产效率和质量。
3. WinCC软件在课程设计中的应用WinCC软件不仅可以在工业自动化控制及信息化领域中发挥重要作用，在教育领域中也有广泛应用。
下面我们将介绍如何将WinCC软件应用于实际的课程设计中。
3.1 针对不同级别的学生的课程设计WinCC软件可以根据不同级别的学生来设置不同难度的课程设计。
WINCC培训
WINCC培训WinCC,一,__驱动配置WINCC作为Siemens一种的上位机组态软件得到广泛应用，市场占有率仅次于ifix、intouch居第三位，特别是WINCC与Siemens的S7,300,400 PLC通讯驱动配置简单，标记容易与PLC的DB、M、I、Q一一对应，所以使用S7,300,400 PLC 的地方使用WINCC的机率特别大，加上驱动程序别的系列PLC或DCS也可以用。
我厂二竖、三烧使用的就是WinCC、STEP7，现在就其通讯配置作一简要介绍。
首先鼠标右击“变量管理”弹出右键菜单选“添加新的驱动程序”，在弹出框中选SIMATIC S7 Protocol Suite.chn。
SIMATIC S7 Protocol Suite.chn包括以下驱动主要有Industrial Ethernet、MPI、Profibus、TCP/IP等。
一、MPI鼠标右击“MPI”弹出右键菜单“新驱动程序的连接”，在弹出的窗口中输入名字后。
打开“属性”对话框，出现“连接参数—MPI”。
在S7网络地址中以下参数如下:站地址:为CPU的MPI 地址段:使用一般默用为0机架号:CPU所在的机架号插槽号:CPU所在的插槽号二、Profibus鼠标右击“Profibus”弹出右键菜单“新驱动程序的连接”，在弹出的窗口中输入名字后。
打开“属性”对话框，出现“连接参数—Profibus”。
在S7网络地址中以下参数如下:对于有没有CP的系统站地址:为CPU的Profibus 地址段:使用一般默用为0机架号:CPU所在的机架号插槽号:CPU所在的插槽号注意:不是CP的机架号和插槽号，而是CPU机架号和插槽号三、Industrial Ethernet鼠标右击“Industrial Ethernet”弹出右键菜单“新驱动程序的连接”，在弹出的窗口中输入名字后。
打开“属性”对话框，出现“连接参数—Industrial Ethernet”。
组态软件的概念
组态软件的概念一、前言组态软件是一种用于设计、配置和管理自动化系统的软件。
它可以帮助用户快速地创建和修改自动化系统的界面、逻辑和通信功能，从而提高生产效率和质量。
二、组态软件的定义组态软件是一种集成开发环境，用于设计、配置和管理自动化系统。
它通常包括以下功能：1. 图形化界面：组态软件可以通过图形化界面来展示自动化系统的各个部分，包括传感器、执行器、控制器等。
2. 逻辑编辑器：组态软件可以通过逻辑编辑器来设计自动化系统的控制逻辑，包括条件语句、循环语句等。
3. 通信功能：组态软件可以通过通信功能与自动化系统进行数据交互，包括读取传感器数据、发送控制指令等。
4. 数据库管理：组态软件可以通过数据库管理功能来存储和查询自动化系统的数据，包括历史数据、报警信息等。
5. 可视化工具：组态软件可以通过可视化工具来展示自动化系统的运行状态，包括实时监测、趋势分析等。
三、组态软件的应用领域组态软件广泛应用于各种自动化领域，包括工业自动化、楼宇自动化、能源管理等。
以下是组态软件在不同领域的应用举例：1. 工业自动化：组态软件可以用于设计和控制工厂生产线，包括流水线、机器人等。
2. 楼宇自动化：组态软件可以用于设计和控制楼宇系统，包括空调、照明、安防等。
3. 能源管理：组态软件可以用于监测和控制能源系统，包括电力、水利等。
四、组态软件的优势相比传统的手动配置和控制方法，组态软件具有以下优势：1. 提高效率：组态软件可以快速地创建和修改自动化系统的界面、逻辑和通信功能，从而提高生产效率和质量。
2. 降低成本：组态软件可以减少人力资源的使用，并且通过优化控制逻辑来降低能源消耗。
3. 增强可靠性：组态软件可以通过数据库管理来存储历史数据，并且通过可视化工具来展示实时运行状态，从而增强系统的可靠性。
4. 提高安全性：组态软件可以通过安全认证机制来保护系统免受未经授权的访问和攻击。
五、组态软件的发展趋势随着自动化技术的不断发展，组态软件也在不断演进。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
21 04.07.2020
对过程标签的标签分类管理
在内部标签文件夹中建立的标签（“内部标签”）不 支持过程值。标签组用来对标签进行组织分类。为了 改善分类的清晰程度，将全部标签分配成若干个标签 组。
22 04.07.2020
对内部标签的标签分类管理
如果在WinCC浏览器中的标签管理节点没有被打开， 则用鼠标双击打开它。 在内部标签上点击鼠标右键。 在显示的弹出菜单上，点击“新标签”项。
27 04.07.2020
建立一个标签组
28 04.07.2020
建立一个标签组
在标签组属性对话框中，在名称场区域，写入组名 。点 击“OK”按钮，确认你的输入。在路径PLC1下，将显示 你建立的标签组。
29 04.07.2020
对WinCC项目“Qckstart”; 建立一个过程标 签
30 04.07.2020
8 04.07.2020
第1个WinCC 项目
这一讲介绍WinCC的基本部件，以及通过一个简单的例子 来解释怎样建立和编辑一个WinCC项目。
1. WinCC的部件 WinCC的基本部件是组态软件和实时运行软件。 WinCC浏览器是组态软件的核心。在WinCC浏览器中显示整 个项目的结构以及项目的管理。为了开发和组态项目，提 供了一组特殊的编辑器，由WinCC的浏览器访问这些编辑 器。通过每一个编辑器，组态WinCC的一个特殊的子系统。
25 04.07.2020
对WinCC项目 “Qckstart”; 一个内部标签的
属性
26 04.07.2020
建立一个标签组
标签组，例如，能够配置以下的逻辑连接。为了建 立一个新的标签组，在先前建立的连接处，点击鼠 标右键。在显示的弹出菜单中，点击写入“新的组” （Entry“New Group”）。
6 04.07.2020
WinCC 项目开发和组态环境
• 归档系统 用来对指定的数据进行归档的编辑器， 取名标签登录；
• 报告系统 报告设计器是用来编辑建立一个报告 格式；
• 通信系统 能直接在WinCC的浏览器中进行组态；
所有的组态数据都存储在CS的数据库中。
7 04.07.2020
WinCC的实时运行
应用实时运行软件，操作员能运行和监视过程。
9 04.07.2020
第1个WinCC 项目
2. 在WinCC内开发和组态项目 为了在WinCC内建立一个项目，步骤如下：
(1) 启动WinCC。 (2) 建立一个项目。 (3) 选择和安装通信驱动。 (4) 定义标签。 (5) 建立和编辑过程屏幕。 (6) 指定WinCC的实时性质。 (7) 在WinCC实时运行下激活屏幕。 (8) 应用仿真器测试过程屏幕。
31 04.07.2020
对WinCC项目“Qckstart”; 过程标签属性
32 04.07.2020
对WinCC项目“Qckstart”; 过程标签属性 ）
在PLC中指定一个地址 WinCC的标签分配在PLC 的数据区域，而且必须按一定的方法，寻址这一地 址。寻址的类型和通信对象的类型有关。 点击“选择”按钮（位于地址场的下一个位置）， 显示地址属性对话框。 从数据区的列表对话框中，选择数据区“标志” （“Flag”）。
2 04.07.2020
WinCC组态软件介绍
在20世纪末期，有多种性能完善的HMI / SCADA软件系统 面世，例如，美国Intellution 公司的iFIX组态软件 （Intellution 公司现已被GE-Fanuc 公司收购）， Wonderware 公司的Intouch 组态软件，还有PC Soft公司的 Wizcon SCADA应用开发软件。德国西门子公司的SIMATIC WinCC组态软件，也是这一类软件的优秀产品之一。 这一讲将对SIMATIC WinCC组态软件的功能、设计和应用作 一介绍，如果读者想了解有关WinCC组态软件的更多内容， 请参考SIMATIC WinCC组态软件的详细使用手册。
5 04.07.2020
WinCC 项目开发和组态环境
为了开发和组态项目，WinCC 提供了一组特殊的编 辑器，由WinCC 的浏览器（Explorer）访问这些编 辑器。所提供的每一个编辑器能对WinCC某一个专门 的子系统进行组态。WinCC 的主要子系统有： • 图形系统 图形设计器是用来建立屏幕图形的编辑 器； • 报警系统 命名报警登录的编辑器是用来组态报警 的；
16 04.07.2020
对WinCC项目Qckstart 加入一个驱动器
17 04.07.2020
对WinCC项目Qckstart 加入一个驱动器
(3) 在对话框Add new Driver中，选择所显示的驱动器中的 某个驱动器。例如，SIMATIC S7协议组，并单击Open按钮。 在“标签管理器”的子文件夹中将会显示这一被选择的驱动 器,如图6－3和图6－4所示。 (4) 为了建立新的连接，单击所显示驱动器前面的图标，将 会打开和显示所有存在的通道单元。通过通道单元，将建立 起对多个自动化系统的逻辑连接，该逻辑连接通过这一通道 单元进行通信。 (5) 在通道单元MPI上，单击鼠标右键。 (6) 在显示的弹出菜单上，单击进入“新的驱动器连接” （New Driver Connection...）, 如图6－4所示。
通过应用实时运行软件（runtime）,操作员能运行 和监视一个实际的过程，实时运行软件具有以下任 务： • 读取存储在CS数据库中的数据； • 显示屏幕； • 与自动化系统通信； • 对当前的实时数据，例如，过程值和报警事件， 进行归档； • 过程的实时运行，例如，指定设定值，激活、去 激活过程。
10 04.07.2020
启动WinCC
点击Windows任务条的启动按钮，激活WinCC。 或 通 过 SIMATIC→ WinCC →Windows Control
Center 6.0启动WinCC, 如图6－1 所如。
11 04.07.2020
建立一个项目
如果是第一次打开WinCC，会弹出一个对话框提 供建立新项目的三个选择
热烈欢迎
参加PLC技术培训班的 全体学员！
北京精诚智合教学科技有限公司
1 04.07.2020
第6讲：WinCC组态软件介绍
作为完整的现代工业自动化系统，除了前面几讲中介绍 的自动化控制装置PLC和现场总线产品、通信网络之外， HMI / SCADA（人－机接口 / 上位计算机监控和数据采 集）系统，也是其重要的组成部分。HMI / SCADA系统 对工业控制系统中的各种资源（设备、标签量、画面等 ）进行配置和编辑，处理事件报警和系统报警，提供多 种数据通信驱动程序，完成各类报表的生成和打印输出 。而且还给用户提供多种脚本语言，可以进行二次开发 。还有对实时数据的归档和对历史归档数据的查讯功能 等。
4 04.07.2020
现场总线技术产生的背景
WinCC 是在微软公司Windows2000和 WindowsXP平台上的功能强大的HMI / SCADA （人－机接口 / 上位计算机监控和数据采集）系 统。亦即，操作员和控制过程间的接口。对过程的 实际控制是由自动化系统来实现的。用WinCC 实 现操作员和自动化系统之间的通信。
。在窗
的右边部分，将看到以你的计算机命名的服务器计算机（Net
BIOS）名。将光标指在该计算机上，单击鼠标右键，从显示
的弹出菜单上选择属性（Properties行的属性，包括在项目激活时，将启动
哪些实时运行的部件，选择哪一种使用语言，用什么按钮进
15
04.07.2020
对WinCC项目“Qckstart”; 建立一个过程标 签
在你建立过程标签之前，你必须安装一个驱动器和组态 一个连接。 已经建立的内部标签，能够用“复制”和“粘贴”的方法， 复制到一个新的连接上。注意，标签只能用“复制”和 “粘贴”命令，放置到一个连接上。标签不能用“拖动” 方法放置到连接上。 为了建立一个过程标签，在先前建立的连接处，点击鼠标 右键。 在显示的弹出菜单中，点击写入“新标签” （Entry“New Tag”）。
13 04.07.2020
WinCC浏览器对话框
14 04.07.2020
WinCC浏览器对话框
对话窗口的左边部分包含“导航”窗口，它引导进入个别的
“项目步”。 符号表示包含子文件夹。单击这一符号能打 开
和观察到子文件夹。
对话框的右边部分，列出所选择的编辑器和文件夹中的文件。
在WinCC浏览器窗口的左边，点击“计算机”图标 口
增加通信驱动器
为了通过WinCC访问当前的自动化系统（PLC）的过程值， 必须对WinCC和自动化系统之间的连接进行组态。由专 门指定的通信驱动和通道来进行通信处理。WinCC对自 动化系统的处理通道有SIMATIC S5/S7/505以及其它独 立制造商的通道。 (1) 为了加入一个通信驱动，将光标指在WinCC浏览器左边 窗口中的标签管理器(Tag Management)上,单点击鼠标 右键。 (2) 在弹出菜单上，选择“增加新的驱动项”（Add new Driver）并单击该项目。
3 04.07.2020
SIMATIC WinCC 组态软件介绍
