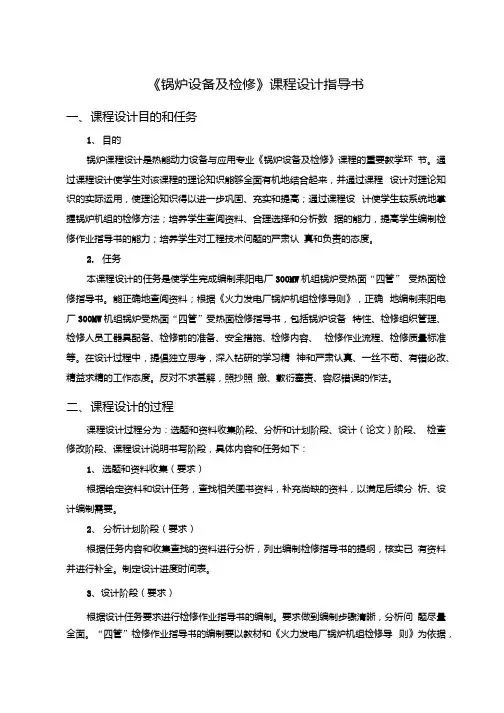

锅炉课程设计指导书.docx
《锅炉设备及检修》课程设计指导书一、课程设计目的和任务1、目的锅炉课程设计是热能动力设备与应用专业《锅炉设备及检修》课程的重要教学环节。
通过课程设计使学生对该课程的理论知识能够全面有机地结合起来，并通过课程设计对理论知识的实际运用，使理论知识得以进一步巩固、充实和提高；通过课程设计使学生较系统地掌握锅炉机组的检修方法；培养学生查阅资料、合理选择和分析数据的能力，提高学生编制检修作业指导书的能力；培养学生对工程技术问题的严肃认真和负责的态度。
2.任务本课程设计的任务是使学生完成编制耒阳电厂300MW机组锅炉受热面“四管” 受热面检修指导书。
能正确地查阅资料；根据《火力发电厂锅炉机组检修导则》，正确地编制耒阳电厂300MW机组锅炉受热面“四管”受热面检修指导书，包括锅炉设备特性、检修组织管理、检修人员工器具配备、检修前的准备、安全措施、检修内容、检修作业流程、检修质量标准等。
在设计过程中，提倡独立思考，深入钻研的学习精神和严肃认真、一丝不苟、有错必改、精益求精的工作态度。
反对不求甚解，照抄照搬、敷衍塞责、容忍错误的作法。
二、课程设计的过程课程设计过程分为：选题和资料收集阶段、分析和计划阶段、设计（论文）阶段、检查修改阶段、课程设计说明书写阶段，具体内容和任务如下：1、选题和资料收集（要求）根据给定资料和设计任务，查找相关图书资料，补充尚缺的资料，以满足后续分析、设计编制需要。
2、分析计划阶段（要求）根据任务内容和收集查找的资料进行分析，列出编制检修指导书的提纲，核实已有资料并进行补全。
制定设计进度时间表。
3、设计阶段（要求）根据设计任务要求进行检修作业指导书的编制。
要求做到编制步骤清晰，分析问题尽量全面。
“四管”检修作业指导书的编制要以教材和《火力发电厂锅炉机组检修导则》为依据，结合耒阳电厂锅炉机组实际情况进行编写。
4、检查修改阶段（要求）对上阶段的分析和编写进行全面的检查和校核，并进行补充或更正。
锅炉课程设计计划书
课程设计计划书17-18学年第Ⅰ学期学院：适用专业：课程名称：课程设计题目：起迄日期:课程设计地点:下达任务书日期: 2017年11月20日一、目的任务锅炉原理课程设计是《锅炉原理》课程的重要教学实践性环节。
课程设计的主要目的是：巩固和提高锅炉原理课程的知识；掌握锅炉机组的热力计算方法，学会使用热力计算标准，使学生具有锅炉机组设计的初步能力；培养学生对工程技术问题的严肃认真、负责的态度。
课程设计的主要任务是：按要求完成一台锅炉的校核热力计算，为以后从事实际工作打下坚实的基础。
二、设计内容和要求课程设计的要求是：掌握锅炉热力计算方法；在计算之后能进行必要的理论分析。
主要内容包括：1．掌握原始数据的收集方法；2．掌握锅炉辅助计算过程和计算方法3．掌握炉膛热力计算过程；4．掌握屏式过热器计算过程；5．掌握凝渣管计算过程；6．掌握高温过热器计算过程；7．掌握低温过热器计算过程；8．掌握高温省煤器计算过程；9．掌握高温空气预热器计算过程；10．掌握低温省煤器计算过程；11．掌握低温空气预热器计算过程；12．掌握锅炉热力计算误差检查。
三、时间安排四、设计成果形式及要求1.填写任务书1份2.撰写课程设计计算说明书一份。
编写要求如下计算说明书是对课程设计期间所作工作的总结，它包括如下一些内容：（1）封面（2）目录（3）正文课程设计计算说明书的正文按照目录所列内容进行撰写，其中的计算过程汇总按照下表的格式进行填写。
五、成绩评定热动14级《锅炉原理》课程设计成绩（100%）评定包含以下部分：（1）课程设计说明书书面成品占60%，其中计算结果正确合理占30%；设计过程说明条理清楚、内容充实占30%；（3）答辩回答问题占40%，其中分析类问题占20%；简答类问题占20%；成绩评定标准：成绩评定采用优秀、良好、中等、及格和不及格五个等级，或采用实际分数评定。
优秀人数不超过本专业学生人数的20%，中等、及格和不及格人数不低于20%。
锅炉课程设计
67768.0092 66412.6490
B (1
q4 ) 100
2.5
锅炉炉膛设计和热力计算
2.5.1 锅炉炉膛设计
表 5-1 序 名称 号 符号 炉膛结构尺寸计算 单位 计算公式或数据来源 数值
6
课 程 设 计 用 纸
1 侧墙面积
A1
A2
m2 m2 m2 m2 m2 m2
据图 3-5，4.444*10 据图 3-5， 0.5* （6.34+8.84） *1.443 据图 3-5，8.84*18.257 据图 3-5， 0.5* （8.84+5.02） *2.276
3、三原子气体 RO2 容积：VRO2 =0.01866*（Car+0.375*Sar）=0.874 Nm3/kg 4、理论水蒸汽 H2O 容积：Vh2o =0.111*Har +0.0124*Mar +0.0161*Vo =0.52 Nm3/kg 5、理论烟气容积：VOy = VoN + VRO2+ Vh2o=5.186 Nm3/kg 2.3.2 空气平衡表
， 根据该锅炉的燃料属于烟煤，可选用炉膛出口过量空气系数 a， =1.2，依次选取各
教师批阅
受热烟道的漏风系数，列出空气平衡表如下：
表1 炉膛， 后屏 项目 过热器 (l,hp) 进口 a 漏风 a △al=0.05 △ahp=0 出口 a 1.20 1.25 1.28 1.31 1.34 1.44 空气平衡表 对流过热 器 (dlgr) 1.2 0.05 高温再热 器 (gzr) 1.25 0.03 低温再热 器，旁路 省煤器 (dzr,psm) 1.28 0.03 1.31 0.03 主省煤器 (sm) 空气预热 器 (ky) 1.34 0.1
锅炉课程设计说明书
锅炉课程设计说明书目录课程设计任务书――――――――――――――1设计目的―――――――――――――――――2设计题目―――――――――――――――――2设计资料―――――――――――――――――21.热负荷及其参数―――――――――――――――22.燃气资料――――――――――――――――――23.水质资料――――――――――――――――――24.气象资料――――――――――――――――――2设计内容―――――――――――――――――21.热负荷计算―――――――――――――――――――22.锅炉的类型及台数的选择和确定――――――――――33.锅炉水处理系统―――――――――――――――――34.燃气管道系统的计算―――――――――――――――55.锅炉房送风及排烟系统――――――――――――――56.锅炉房主要设备表中――――――――――――――――8参考文献―――――――――――――――――9一、设计目的锅炉及锅炉房设备课程设计的目的是使学生了解锅炉房工艺设计内容、程序和基本原则，学习设计计算方法，提高计算和制图能力。
同时，通过设计巩固所学的理论知识和实际知识，并利用这些知识解决实际工程问题。
二、设计题目燃气热水锅炉房工艺设计三、设计资料1.热负荷及其介质参数供暖热负荷：7500kw供暖温度：95/70℃系统工作压力：1.0mpa2.燃气资料天然气成分体积百分数%ch4c2h6c3h60.483c4h100.0586h21.759co23.79n20.1892.021.71应用基低位发热量qnet.ar=34748.9kj/nm3；ρ=0.7kg/m33.水质资料原水质资料如下：总硬度：5.3mmol/l；碳酸盐硬度：5.5mmol/l;非碳酸盐硬度：0.3mmol/l总碱度：2.1mmol/l；溶解氧：5.8mg/l;ph值：7.0；含盐量：259mg/l4.气象资料供暖室外计算温度：t'w=―5℃；供暖室外平均温度：tpj=1.1℃；供暖天数：120天冬季室外平均风速：1.9m/s；主导风向：东北风；大气压力：97.86kpa.四、设计内容1.热负荷计算(1)最小排序热负荷：qmax=k0k1q0kwk0――热水管网的热损失系数，挑1.1k1――采暖热负荷同期采用系数，挑1q0――采暖最小热负荷，kw。
内科大锅炉课程设计说明书
内科大锅炉课程设计说明书一、锅炉课程设计的目的锅炉课程设计是《电厂锅炉原理及设备》课程的重要教学实践环节。
通过课程设计来达到以下目的：对电厂锅炉原理课程的知识得以巩固、充实和提高；掌握锅炉机组的热力计算方法，学会使用热力计算标准方法,并具有综合考虑锅炉机组设计与布置的初步能力二、锅炉设计计算主要内容1、锅炉辅助设计：这部分计算的目的是为后面受热面的热力计算提供必要的基本计算数据或图表。
2、受热面热力计算：其中包含为热力计算提供结构数据的各受热面的结构计算。
3、计算数据的分析：这部分内容往往是鉴定设计质量等的主要数据。
三、整体设计热力计算过程顺序1、列出热力计算的主要原始数据，包括锅炉的主要参数和燃料特性参数。
2、根据燃料、燃烧方式及锅炉结构布置特点，进行锅炉通道空气量平衡计算。
3、理论工况下（a＝1）的燃烧计算。
4、计算锅炉通道内烟气的特性参数。
5、绘制烟气温焓表。
6、锅炉热平衡计算和燃料消耗量的估算。
7、锅炉炉膛热力计算。
8、按烟气流向对各个受热面依次进行热力计算。
9、锅炉整体计算误差的校验。
10、编制主要计算误差的校验。
11、设计分析及结论。
四、热力设计计算基本资参数⑴、锅炉蒸发量：Dec=61、11kg/s⑵、汽包压力：Pqb=11、02MPa ⑶、给水温度：tgs=216℃⑷、过热蒸汽温度：tgr=540℃⑸、过热蒸汽压力：Pgr=9、8MPa⑹、一次风温度：t1=186℃⑺、二次风温度：t2=186℃⑻、环境温度：tlk=20℃⑼、烟气出口温度：t=128、8℃五锅炉整体布置的确定1，锅炉整体的外型---选型布置选择型布置的理由如下(1)锅炉的排烟口在下方送，引风机及除尘器等设备均可布置在地面，锅炉结构和厂房较低，烟囱也建在地面上。
(2)对流竖井中，烟气下行流动便于清灰，具有自身除尘的能力（3）各受热面易于布置成逆流的方式，以加强对流换热2，受热面的布置在炉膛内壁面，全部布置水冷壁受热面，其他受热面的布置主要受蒸汽参数、锅炉容量和燃料性质的影响本锅炉为高压参数，汽化吸热较少，加热吸热和过热吸热较多，为使炉膛出口烟温降到要求的值，保护水平烟道的对流受热面，除在水平烟道内布置高、低温对流过热器外，炉膛内布置全辐射式的屏式过热器，前会隔墙省煤器采用光管式水冷壁结构；设置省煤器时，根据锅炉的参数，省煤器出口工质状态选用非沸腾式，采用双级空气预热器。
锅炉课程设计(只有表格,其余自己填)
一、锅炉课程设计的目的锅炉课程设计《锅炉原理》课程的重要教学实践环节。
通过课程设计来达到以下目的：对锅炉原理课程的知识得以巩固、充实和提高；掌握锅炉机组的热力计算方法，学会使用热力计算标准方法,并具有综合考虑锅炉机组设计与布置的初步能力；培养对工程技术问题的严肃认真和负责的态度。
二、已知条件1) 锅炉额定蒸汽量：2)给水温度：3）过热蒸汽温度：4）过热蒸汽压力（表压）：5)制粉系统：6）燃烧方式：7）排渣方式：8）环境温度：9）蒸汽流程：10）烟气流程：三．计算任务通过热力计算求出锅炉在额定负荷和正常运行工况下的主要工作参数，如效率，格段受热面内工质的参数（主要是工质的温度焓），烟道内烟气的温度，减温水温度。
表1-5 漏风系数和过量空气系数表2-8 燃烧计算表表2-9 烟气特性表表2-10 烟气焓温表—用于炉膛、屏、高过的计算表2-11 烟气焓温表—用于低温过热器、高温省煤器的计算表2-12 烟气焓温表—用于高温空预器、低温省煤器的计算表2-13 烟气焓温表—用于低温空预器的计算表2-14 热平衡及燃料消耗量计算表3-1 炉膛的结构数据表3-9 炉膛热力校核计算表3-10 炉膛顶棚辐射受热面吸热量及工质焓增的计算表表4-5 屏的结构数据计算表表4-6 屏的热力计算表4-7 凝渣管结构及计算表4-8 高温对流过热器的结构尺寸表4-9 高温过热器的热力计算表4-10 低温过热器的结构表4-11 低温过热器的热力计算表4-12 高温省煤器结构尺寸计算表4-13 高温省煤器热力计算表4-14 高温空气预热器的结构尺寸表4-15 高温空气预热器热力计算表4-16 低温省煤器结构尺寸表4-17 低温省煤器热力计算表4-18 低温空气预热器结构尺寸表4-19 低温空气预热器热力计算表5-1 尾部受热面热力计算误差检查表5-2 整体热力计算误差检查表1-5热力计算汇总表。
【最新】锅炉课程设计指导书-实用word文档 (16页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==锅炉课程设计指导书篇一：锅炉课程设计指导书(附超临界锅炉设计实例word版本)第一章锅炉设计的任务及热力计算的作用和分类设计工作是产品生产的第一道重要工序，设计好坏对产品的性能和质量有着决定性的作用。
设计布置新锅炉的要求是：确定锅炉的型式，决定各个部件的构造尺寸，在保证安全可靠的基础上力求技术先进、节约金属、制造安装简便，并有高的锅炉效率，以节约燃料消耗。
因此，在设计锅炉之前，应根据所给定的锅炉容量，参数和燃料特性，有目的地进行广泛深入的调查研究，综合利用有关的理论以及制造、运行方面的实践知识，进行各种技术方案的运筹和比较，并进行各种精确的计算。
一般开始设计时，先选定锅炉的总布置，进行燃料消耗量的计算，然后再决定锅炉结构，进行炉膛传热计算，决定对流受热面的结构，进行对流受热面的传热计算。
在以上的结构计算和传热计算中，须预先选定受热面的管径和壁厚，布置好水循环系统（汽包锅炉）或启动系统（超临界锅炉），以上计算（或称热力计算）结束以后，再根据它的计算结果，计算管壁温度和承压强度，并根据金属材料极限许用应力的等级，确定各受热面所应取用的合金材料，必要时可重新调整管径、壁厚，以便在满足强度的条件下，使制造总费用达到最低。
对于自然循环汽包炉，需要进行水循环计算，校核水循环是否安全可靠，最后还要进行空气动力计算，核算烟、风道流动阻力是否合理，并依此选择锅炉的送、引风机。
在一切都正常合理时，即可根据以上的初步设计和计算，作进一步的设计。
本锅炉设计的任务是进行热力计算，因为整台锅炉的热力计算是锅炉设计中的一项最主要的计算。
热力计算的方法，按照已知的条件和计算目的来分，可以分为设计计算和校核计算两种。
在设计新锅炉时的热力计算称为设计热力计算。
设计热力计算的任务是在给定的煤种、给定的给水温度前提下，确定保证达到额定蒸发量，选定的锅炉经济指标以及给定的蒸汽参数所必需的锅炉各受热面的结构尺寸。
锅炉课程设计
锅炉课程设计第一章课程设计任务书第一节概述锅炉课程设计是《锅炉原理》课程的重要教学环节。
通过课程设计使学生对锅炉原理课程的知识得以巩固、充实和提高；掌握锅炉机组的热力计算方法，并学会使用热力计算机标准和具有综合考虑锅炉机组设计与布置的初步能力；培养学生查阅资料、合理选择和分析数据的能力，提高学生运算、制图等基本技能；培养学生对工程技术问题的严肃认真的负责的态度。
课程设计的任务是根据原始资料设计一台给定范围和形式的锅炉。
课程设计的题目首先应满足教学要求，其次在可能的条件下最好结合生产实际。
锅炉设计计算时应提供下列原始数据：（1）锅炉的蒸发量、给水压力和温度，以及主汽阀前过热蒸汽压力和温度。
（2）连续排污量。
（3）燃用的燃料特性，如燃煤应包括：收到基元素成分和低位发热量Q ar,net,干燥无灰基挥发分V daf，灰的特征温度（t1、t2、t3、），可磨度。
（4）周围环境温度。
（5）有关煤粉制备系统、燃烧设备的形式，以及锅炉整体布置的资料。
在设计计算时，锅炉的排烟温度和热空气温度应预先选定。
炉膛出口烟气温度和烟道各部分的烟气温度，以及汽水流程中各受热面进出口处水和蒸汽的温度和焓，应根据技术要求也应在合理的范围内选定。
课程设计内容包括：（1）校核煤的元素分析数据和判别煤种。
（2）确定锅炉的整体布置，并绘制锅炉结构简图和汽水系统流程简图。
（3）锅炉炉膛及主要受热面的结构设计。
（4）额定负荷下锅炉的热力计算（作好一个受热面的结构设计，就完成这个受热面的热力计算）。
（5）绘制锅炉的总图。
（6）编写课程设计说明书。
第二节设计要求和方法设计工作是产品生产的第一道重要工序，产品设计的好坏对其性能和质量有着决定性的影响。
对设计新锅炉的要求是：确定锅炉型式；决定锅炉各个部件的构造尺寸；在保证安全可靠的基础上，设计锅炉力求技术先进、节省金属材料、制造安装简便、并有高的效率。
要达到这些要求，必须进行广泛深入的调查研究，综合运用有关的理论以及制造和运行方面的实践知识，学习国内外先进经验，有时还要经过一定的实验研究，要进行各种技术方案的运算和比较，并进行各种精确的计算。
锅炉课程设计说明书
目录前言..................................... 错误!未定义书签。
1锅炉结构设计简述.. (2)1.1 方案设计 (2)1.2 设计锅炉结构及特性 (3)1.3 锅炉各部分结构特点 (4)2 热力计算 (7)2.1 锅炉规范、辅助计算及热平衡计算.. 错误!未定义书签。
2.1.1 设计参数..................... 错误!未定义书签。
2.1.2辅助计算...................... 错误!未定义书签。
2.2 各部分热力计算................... 错误!未定义书签。
2.2.1 炉膛热力计算................. 错误!未定义书签。
2.2.2 燃尽室结构设计和热力计算 (21)2.2.3 对流受热面传热计算方法 (24)2.2.4 锅炉管束结构设计和热力计算 (25)2.2.5 省煤器的结构设计和热力计算 (27)2.2.6 空气预热器结构设计和热力计算 (28)3 热力计算汇总 (33)4 设计感想和体会 (33)前言随着生产的发展，锅炉在工业生产和火力发电厂中的使用越来越多，在国民经济的地位也更为重要，机器运行参数也越来越大，在国民经济的增长中起到了举足轻重的作用。
特别是近年来，随着电厂机组的容量不断增大，蒸汽参数也越来越高。
锅炉是火电厂的三大主机之一，尤其随着电力工业的大规模兴起,锅炉要求容量更大，蒸汽参数、品质更高，其工业化、自动化水平更优先。
在“十一五”规划中更是明确指出：要以大型高效机组为重点，优化发展煤电。
另外在各工、企业的动力设备中，锅炉也是重要的组成部分，锅炉生产的蒸汽供工业用，还可以供取暖使用。
还有用于生活热水供应、洗浴和采暖的所谓的生活锅炉。
因此在普通生活中锅炉也是一个很重要的角色。
本次的设计方案完成SHL10-1.27-AII型锅炉的设计。
锅炉的燃烧设备采用机械化的链条炉排，采用分段送风，出灰有灰渣井。
锅炉课程设计说明书
锅炉课程设计说明书*名：***班级：热动06-2班学号：**********指导教师：***锅炉课程设计说明书目录绪论设计目的及基本资料 (4)一、锅炉课程设计的目的 (4)二、锅炉校核计算主要内容 (4)三、整体校核热力计算过程顺序 (4)四、热力校核计算基本资参数 (4)五、燃料特性 (5)第一章辅助计算 (6)1.1锅炉的空气量计算 (7)1.2燃料燃烧计算 (7)第二章炉膛校核热力计算.................... 错误!未定义书签。
2.1 校核热力计算步骤 ·············································错误!未定义书签。
2.2炉膛顶棚辐射受热面吸热量及工质焓增的计算 (16)第三章、对流受热面的热力计算 (17)3.1对流受热面计算步骤 (17)3.2屏式过热器热力计算 (17)第四章凝渣管的传热计算.................... 错误!未定义书签。
4.1凝渣管结构及计算主要特点··································错误!未定义书签。
锅炉课程设计计算说明书
锅炉课程设计计算说明书第一章概述1.1 课程设计的目的课程设计是该课程的重要教学环节之一，该课程设计是《锅炉及锅炉房设备》课程的后续主要教学环节。
通过课程设计了解锅炉房工艺设计的内容、程序和基本原则，学习设计计算方法和步骤，提高识图和制图能力，巩固所学理论知识，提高综合运用《锅炉与锅炉房设备》以及其它课程中所学的知识，解决锅炉房设计实际问题的能力。
1.2 课程设计原始资料1.2.1 课程设计的题目某纺织厂（六安市）供热锅炉房工艺设计 1.2.1 热负荷资料生产与生活为常年性热负荷。
三班制工作，年工作天数为300天；采暖天数为124天；空调用热天数为210天。
1.2.2 燃料（1）煤（2）工业分析Wy=8.0%、Ay=21.5% 、Vr=31.91% 、Cy=48.0% 、Sy=0.5%；Qydw=21300kJ/kg1.2.3 水质资料总硬度 H=4.95毫克当量/升o=2.4毫克当量/升永久硬度 HFT=2.5毫克当量/升暂时硬度 HT=2.5毫克当量/升总碱度 Ao溶解固形物 6.2毫克/升PH值 7.01.2.4 气象资料：（1）平均风速：冬季：2.8m/s，夏季：2.7m/s；（2）大气压：冬102230Pa，夏 100120 Pa；（3）冬季采暖室外计算温度：-1.8℃，冬季空调室外计算温度：-4.6℃；（4）冬季通风室外计算温度：2.6℃；（5）采暖用气天数：124天，空调用热天数：210天。
第二章热负荷计算及锅炉选择2.1 热负荷计算热负荷计算的目的是求出锅炉房的计算热负荷、平均热负荷和全年热负荷，作为锅炉设备选择的依据。
2.1.1 计算热负荷（1）采暖季最大热负荷锅炉房最大计算热负荷Qmax是选择锅炉的主要依据，可根据各项原始热负荷、同时使用系数、锅炉房自耗热量和管网热损失系数由下式求得：Qmax=K0(K1Q1+K2Q2+K3Q3+K4Q4)+Q5 t/h （2-1）式中：Q1，Q2，Q3，Q4——分别为采暖、通风、生产和生活最大热负荷，t/h，由设计资料提供；Q5——锅炉房除氧用热，t/h，查《实用供热空调设计规范》表6.4—46，采用喷雾0式热力除氧装置，进水温度40℃.查表6.4—43除氧的加热耗气量为150kg(汽)/(t·h)(水)计算出Q5=150×12.9=1935kg，即1.935t/h；K1，K2，K3,K4——分别为采暖、空调、生产和生活负荷同时使用系数；由原始资料知，采暖用汽的同时使用系数K1为1.0，空调用汽的同时使用系数K2，取1.0，生产用汽的同时使用系数K3为0.9，生活用汽的同时使用系数K4为0.5；K0——锅炉房自耗热量和管网热损失系数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
吉林大学锅炉课程设计说明书DOC
1
2020年4月19日
本科生课程设计
题目: 锅炉课程设计--26题
学生姓名：刘泰秀42101020
专业：热能与动力工程（热能）班级： 421010班
一、设计任务
1.本次课程设计是一次虚拟锅炉设计，主要目的是为了完成一次完整的热力计算。
2.根据所提供参考图纸，绘制A0图纸2张，其目的是为掌握典型锅炉的基本机构及工作原理。
3.以《锅炉课程设计指导书》为主要参考书，以《电站锅炉原理》、《锅炉设计手册》为辅助参考资料，进行设计计算。
二、题目要求
锅炉规范：
1.锅炉额定蒸发量 670t/h
2.给水温度：222 ℃
3.过热蒸汽温度：540 ℃、压力（表压）9.8MPa
4.制粉系统：中间仓储式
5.燃烧方式：四角切线圆燃烧
6.排渣方式：固态
7.环境温度：20 ℃
8.蒸汽流程：指导书4页
三、锅炉结构简图
四、计算表格
设计煤种名称Car Har Oar Nar Sar Aar Mar Qar
枣庄甘霖井56.90 3.64 2.25 0.88 0.31 28.31 7.71 22362
序
号
项目名称符号单位计算公式及数据结果
1 理论空气量V0 m3/kg 0.0889*(Car+0.375*Sar)+0.265*Har-
0.0333*Oar
5.9584
2 理论氮容积V0N2 m3/kg 0.8*Nar/100+0.79*V0 4.7142
3 RO2容积VRO2 m3/kg 1.866*Car/100+0.7*Sar/100 1.0639
4 理论干烟气
容积
V0gy m3/kg V0N2+VRO2 5.7781
5 理论水蒸气
容积
V0H2O m3/kg
11.1*Har/100+1.24*Mar/100+1.61*dk
*V0
0.5956
6 飞灰含量αfh 查表2-4 0.9
烟气特性表
锅炉热平衡及燃料消耗量计算
序号名称符号单位公式结果
1 锅炉输入热量Q r kJ/kg Qr≈Qar,net22362
2 排烟温度θpy ℃先估后校140
3 排烟焓hpy kJ/kg 查焓温表1705.44
4 冷空气温度tlk ℃取用20
5 理论冷空气焓h0lk kJ/kg h0lk=(ct)kV0 157.81
6 化学未完全燃
烧损失
q3 % 取用0.6
7 机械未完全燃
烧损失
q4 % 取用 1.5
8 排烟处过量空
气系数
αpy低温空预器出口过量空气系数 1.39
9 排烟损失q2 % （100-q4）(hpy-αpyh0lk)/Qr 6.55
10 散热损失q5 % 取用0.5
11 灰渣损失q6 % 式（2-13）0.00
12 锅炉总损失∑q % q2+q3+q4+q5+q6 9.15
13 锅炉热效率η% 100-∑q90.85
14 保热系数φ1-q5/(η+q5)0.995
15 过热蒸汽焓h"gg kJ/kg 高温过热器出口参数（附表
B-7）
3476.45。
