气体除菌过滤器的完整性验证规程（SOP）一、验证目的除菌过滤器必须100%地除去被过滤液中的细菌，因此在使用前必须用试验证明其结构的完整性，以保证过滤操作的可靠性，过滤完成后再重复完整性检验，以验证本次的过滤操作是否合格。
二、验证方法气泡点测试。
三、验证原理除菌过滤器的完整性检验采用气泡点测试法。
其原理如下：当滤材被液体（湿润液）浸润后，由于液体的表面张力使液体驻留在滤材的微孔中，在滤材的两侧加上气体压差，由于毛细管效应，气体要将毛细管中的液体赶走而冒出气泡，气体的压差必须增大到某一值∆P，这个压差值就称为气泡点，其计算公式如式1。
式1表明，孔径愈小，气泡点愈高，因此可以用气泡点来检测过滤器的性能。
∆P=4Kσ cosθ / D ⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅式1 其中：∆P—压差（达因/厘米2）σ—表面张力θ—浸润液与滤材的接触角D—孔径（厘米）K—修正系数四、验证设备及材料1、上海先维FILGUARD-322型全自动过滤器完整性测试仪；2、不锈钢过滤器外壳；3、耐压塑料管（耐压1Mpa）及连接件；4、电源线；5、湿润液—95%以上的乙醇；6、带压力调节阀的测试气源（压缩空气）。
五、滤芯气泡点标准值滤芯最小气泡点值为：0.09MPa。
如测试值大于等于此值，滤芯为合格；反之，测试值小于此值，滤芯不合格。
六、责任生产经理负责落实使用过滤器准确无误；生产督导负责本规程的分发，并指导使用过滤器。
操作者负责严格执行本规程。
七、操作规程1、准备工作（1）、将仪器安放在一平稳、清洁之工作台上。
（2）、准备好220V, 50Hz的交流电源。
（3）、备好干燥清洁的压缩空气作为气源。
（4）、用乙醇作为浸润液时，要保持测试场地的通风。
2、滤芯的润湿（1）、滤芯材料选择滤芯的材料：聚四氟乙烯滤膜。
（2）、湿润液的选择湿润液：95%以上乙醇。
（3）、湿润操作把湿润液倒入容器中，滤芯开口向上浸没在湿润液中，浸泡时间为10分钟以上。
滤芯完整性试验检测方法
滤芯完整性试验检测方法
1.水浸法：将滤芯完全浸入水中，观察是否有气泡冒出。
如果有气泡
冒出，说明滤芯存在漏孔或裂纹。
2.压力测定法：将滤芯固定在测试设备上，通过给滤芯施加一定的压力，观察是否有压力下降。
如果压力下降较快，说明滤芯存在堵塞或滤材
破损。
3.吸湿比重法：将滤芯完全浸入水中，测量浸入前后的重量差。
如果
重量差明显增加，说明滤芯存在渗漏。
4.气泡点法：在滤芯接口处涂上肥皂水，通过施加一定的气压，观察
是否有气泡冒出。
如果有气泡冒出，说明滤芯存在漏气的问题。
5.核素探测法：在滤芯内加入一定量的放射性核素，并使用探测仪器
来测量核素的透过率。
如果透过率超过设定的限值，说明滤芯存在破损或
滤材不完整。
6.阻力测定法：在滤芯的进出口处测量流量和压力差，通过计算得到
阻力差。
如果阻力差超过设定的限值，说明滤芯存在堵塞或使用寿命已经
过半。
7.外观检查法：通过目测滤芯的外观，观察是否存在破损、变形或污
染等问题。
如果有明显的外观缺陷，说明滤芯存在问题。
需要注意的是，不同类型的滤芯可能需要不同的完整性试验检测方法。
在实际应用中，应根据滤芯的特点和要求来选择适合的方法进行检测，并
严格按照相应的标准和规范进行操作。
同时，滤芯的完整性试验检测应该
定期进行，以保证其性能和过滤效果的稳定性和可靠性。
关于过滤器完整性检测
来源：作者：时间：2009-07-11 点击：泡点的原理：需要一定压力才能使气体冲破已经湿润的滤膜，气体大量从膜孔流出这一点的压力值是这个膜的泡点，测定这一压力值的方法是泡点法。
对完整性良好的滤芯，空气由于扩散会通过滤膜孔湿润后形成的液体薄膜，测量透过空气的流量（立方厘米/分钟）即可得到前进流数值。
前进流数值可以是在一定压力下已湿润滤膜下游空气透过量，也可以是为维持一定的压力在已湿润滤膜的上游所需的空气流量。
压力保持试验是另一种形式的上游前进流试验。
在这种试验中，过滤器滤壳压力达到一个预定值后，系统与压力源隔开，在一定时间内系统压力的衰减值即等同于扩散通过已湿润滤膜的空气流量。
由于上游完整性试验不破坏下游的无菌状态，故其在严格的流体工艺中非常有用。
起泡点试验如要准确测定，一般最好是用专业厂家生产的起泡点测试仪，没有起泡点测试仪，也可手工测试。
一般只有除菌的0.22µm滤芯或滤膜需作起泡点，方法如下：试验方法如下：微孔滤膜起泡点试验1、将待测试的微孔滤膜或滤芯用注射用水完全润湿，安装到调剂到罐装的输液管路系统中，向装滤膜或滤芯的不锈钢圆盘过滤器或套筒中加入适量的注射用水浸没滤膜或滤芯。
2、从不锈钢圆盘过滤器或套筒的进料端缓慢通入压缩空气，注意压力应按仪器要求。
3、一般仪器可按说明操作，手工测试则需缓慢加大压缩空气至一定压力不同孔径的滤膜或滤芯都有固定的最小泡点值，注意观察在最小泡点值时，注射用水出口是否有气泡冒出。
4、判定标准如仪器测试则可自动给出结果是否合格，手工测试则有气泡冒出时的压力值必须等于或大于厂家的最小起泡点值。
不合格，要查找原因，是否管路有泄露，否则此滤膜不符合生产要求，应更换，并重新进行此实验，直至滤膜符合生产要求。
5、一般生产厂家的滤芯重复使用（进口滤芯较贵，生产批量又不大），有时不是滤芯漏了，而是滤芯处理不净，有残留物质影响起泡点，要特别注意所用原料的性质。
过滤器完整性测试步骤一．消毒前1. 将滤芯润湿，可以先将滤芯完全浸泡在干净水中10-15分钟，也可以将滤芯安装在滤壳中，让干净水滤过滤芯达到湿润目的，一般10英寸需滤过10L以上干净水。

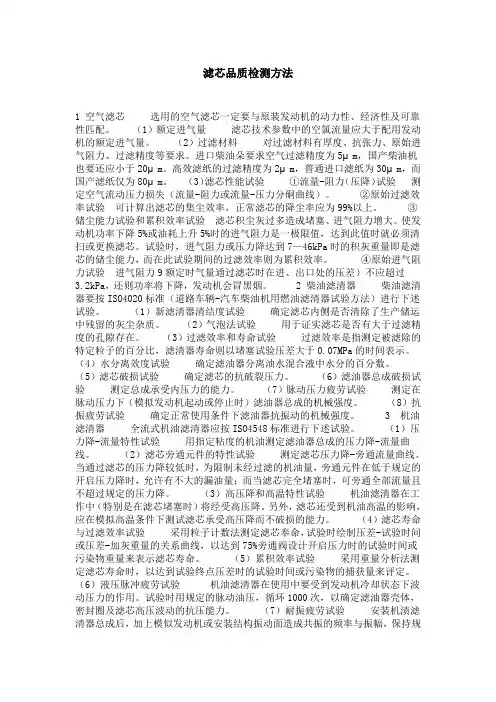

滤芯品质检测方法
