外脚架方案槽钢悬挑

外脚架方案槽钢悬挑

一、工程概况一、本项目“清河尚居”住宅小区为重庆月升实业(集团)有限公司开发的住宅楼,位于重庆市渝北区两路果园组团E3-5/01,靠近西南政法大学,本项目为地上4层地下室,地上34层,建筑物高度(室外地面至主要屋面板板顶)均为98.600m。

结构类型:主楼部分采用全现浇钢筋混凝土部分框支剪力墙结构,裙房部分采用全现浇钢筋混凝土框架结构,按高规分类属A级高度一般高层建筑。

本工程基础采用人工挖孔桩灌注桩基础。

二、建筑结构安全等级及设计使用年限建筑结构安全等级:二级,设计合理使用年限:50年,建筑抗震设防类别:丙类,地基基础设计等级:甲级,基础以上部分的抗震等级:底部加强部位剪力墙及边梁:二级;非底部加强部位剪力墙及边梁:三级;框支框架:二级;裙房框架:二级。

地面以下部分的抗震等级:结构要伸出地面范围框架,剪力墙抗震等级同上部主楼。

二、编制依据(一)、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)(二)、建筑施工手册第四版(三)、《建筑施工安全检查标准》(JGJ59-99)三、方案选择为了贯彻《重庆市建筑安全文明施工条例》及执行(JGJ59-99)要求,结合本工程的特点及实际情况,确保主体结构施工的安全。

5层以下,非标层3.9m,4.6m,外脚手架采用落地式单排扣件式钢管脚手架(如图一)。

5层以上,标准层层高2.9米,外脚手架采用“六层一挑”单排扣件式钢管脚手架(如图二),脚手架搭设最高高度为18.9m小于《建筑施工扣件式钢管脚手架安全技术规范》的允许搭设高度(单排24m)。

四、脚手架搭设要求及构造参数:1、5层以下脚手架采用落地式单排扣件式钢管脚手架,架宽0.7米,立杆纵距1.8米,步距1.8米,斜撑杆间距1.8米,脚手架最高为(3.9+4.6+2.9+2.9+2.9+1.5=18.7)米,考虑施工荷载按结构荷载取3kN/m2,结构施工时作业层铺一层脚手板,底部必须用竹跳板和10mm厚竹胶板全密封,外立面满挂密目安全网。

槽钢悬挑式卸料平台方案

槽钢悬挑式卸料平台方案

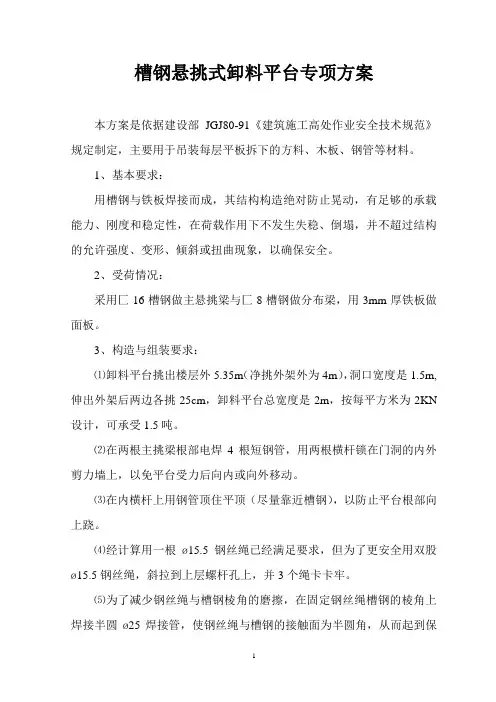

槽钢悬挑式卸料平台专项方案本方案是依据建设部JGJ80-91《建筑施工高处作业安全技术规范》规定制定,主要用于吊装每层平板拆下的方料、木板、钢管等材料。

1、基本要求:用槽钢与铁板焊接而成,其结构构造绝对防止晃动,有足够的承载能力、刚度和稳定性,在荷载作用下不发生失稳、倒塌,并不超过结构的允许强度、变形、倾斜或扭曲现象,以确保安全。

2、受荷情况:采用匚16槽钢做主悬挑梁与匚8槽钢做分布梁,用3mm厚铁板做面板。

3、构造与组装要求:⑴卸料平台挑出楼层外5.35m(净挑外架外为4m),洞口宽度是1.5m,伸出外架后两边各挑25cm,卸料平台总宽度是2m,按每平方米为2KN 设计,可承受1.5吨。

⑵在两根主挑梁根部电焊4根短钢管,用两根横杆锁在门洞的内外剪力墙上,以免平台受力后向内或向外移动。

⑶在内横杆上用钢管顶住平顶(尽量靠近槽钢),以防止平台根部向上跷。

⑷经计算用一根ø15.5钢丝绳已经满足要求,但为了更安全用双股ø15.5钢丝绳,斜拉到上层螺杆孔上,并3个绳卡卡牢。

⑸为了减少钢丝绳与槽钢棱角的磨擦,在固定钢丝绳槽钢的棱角上焊接半圆ø25焊接管,使钢丝绳与槽钢的接触面为半圆角,从而起到保护钢丝绳作用,并在槽钢上焊接一个钢筋环,固定钢丝绳来回走动。

⑹在两根主悬挑梁上焊接40cm一道匚8槽钢,然后在匚8槽钢上点焊3mm厚铁板,达到坚固耐用效果。

⑺在两侧焊接1.2m高的扶手栏杆,30cm高的铁板做挡脚板,再用绿网进行全封闭,必须拉紧。

⑻在平台外端用两扇向内开的活动门,如吊短料或板时可把门关起,如吊长料时可把门打开。

⑼本平台设计不用花篮螺杆,在安装时可把平台前端用塔吊相对提高一点,等钢丝绳固定,塔吊松开后,前端比根部稍微向上跷15-20cm。

⑽本平台设计可多次转移使用,在吊装时必须做到信号工与吊装职工相互配合,吊装下面严禁有人干活或来回走动,并且禁止平台上有任何材料。

4、安全措施:⑴为了保证安全,在平台上挂设性能牌,验收合格后挂设合格牌,标明限载为1.5吨,严禁超载。

悬挑外脚手架施工方案(槽钢)

悬挑外脚手架施工方案(槽钢)

邹城市义和佳苑小高层悬挑式脚手架施工方案济宁市天成建筑安装工程有限公司2011年月日目录1、............................................................................................... 悬挑脚手架计算书191.1槽钢悬挑外架验算191.1.1搭设尺寸设计191.1.2荷载参数191.1.3横向水平杆验算191.1.4纵向水平杆验算211.1.5验算扣件的抗滑移承载力221.1.6立杆验算231.1.7连墙件计算251.1.8悬挑底座计算261.2验算结论27 8、............................................................................................... 悬挑脚手架计算书8.1.......................................................................................... 二至八层悬挑外架验算8.1.1 ............................................................................................... 搭设尺寸设计8.1.2 ....................................................................................................... 荷载取值8.1.3 ........................................................................................... 横向水平杆计算8.1.4 ..................................................................................... 纵向水平杆(大横杆)8.1.5 ....................................................................................................... 立杆计算8.1.6 ................................................................................................... 连墙杆计算8.2.................................................................................................. 槽钢悬挑外架验算8.2.1 ............................................................................................... 搭设尺寸设计8.2.2 ....................................................................................................... 荷载参数8.2.3 ........................................................................................... 横向水平杆验算8.2.4 ........................................................................................... 纵向水平杆验算8.2.5 ........................................................................... 验算扣件的抗滑移承载力8.2.6 ....................................................................................................... 立杆验算8.2.7 ................................................................................................... 连墙件计算8.2.8 ............................................................................................... 悬挑底座计算8.3.................................................................................................................. 验算结论工程概况本工程为邹城市义和佳苑小高层住宅楼。

悬挑槽钢封堵方案

悬挑槽钢封堵方案

和一花园22#~27#楼悬挑式外架槽钢封堵方案合肥市第二建筑安装总公司2011年5月25日前言:本工程外架均采用钢管脚手架,搭设单位:合肥永安建筑劳务有限公司。

按原搭设方案及专家论证要求:六栋单体住宅均在六层顶、十二层顶及十九层顶由16#槽钢悬挑,搭设上部外架。

根据搭设方案要求及槽钢平面图布置悬挑槽钢每悬挑层均有多处须穿结构剪力墙砼中,针对此穿墙洞及悬挑层封堵及封闭特编制此专项方案,以指导作业。

一、穿墙安装方案:1、按方案及槽钢平面布置图要求在悬挑层预埋¢18卡环,保证后根一只用来定位槽钢,端部两个用来稳定槽钢;2、穿剪力墙位置槽钢仍须预埋3个¢18卡环,不利用剪力墙砼固定槽钢,以避免影响框架结构;3、制作同墙厚度(200mm)*200mm(高)*150mm(宽)木盒埋置于剪力墙钢筋根部;4、剪力墙模板安装时将埋置的木盒包至其中;5、砼浇筑完毕墙柱模板拆除后按搭设方案求放置槽钢,槽钢自预埋的木盒及卡环穿过,严禁扰动结构剪力墙砼结构。

6、后期外架拆除后抽出槽钢后将预埋的木盒凿出,清理、清洗预留洞后在剪力墙外侧支模。

再在内侧用高原结构砼一等级的细石砼封堵此洞,确保封堵密实,以防止后期外墙渗漏水现象的发生。

二、悬挑槽钢封堵方案:因悬挑式钢管脚手架搭设需要,在六层顶、十二层顶及十九层顶处外架由悬挑槽钢承重。

悬挑槽钢相互之间间隙较大(约600~1300mm)。

为防止从此部位坠落及物体坠落伤及他人,故须完全封闭。

1、悬挑层外架搭设完毕后(一步架)立即在悬挑位置槽钢上满铺木板,铺设木板时应根据实际尺寸加工下料,确保铺设严实;2、在悬挑槽钢与主体间用木板将临边同样完全封闭;3、在悬挑外架的起始端及顶端分别作安全挑网一道,防止高空落物打击伤人。

三、相关安全措施1、悬挑层结构砼梁板内预埋卡环、剪力墙内预埋木盒必须经项目部安全负责人验收确保合格后方能浇筑当层结构梁板柱砼。

以防止预埋遗漏或预埋错误给后期外架搭设带来不必要的麻烦;2、悬挑层结构砼浇筑三日后方能进行悬挑槽钢摆放。

槽钢悬挑示范方案(9)(1)

槽钢悬挑示范方案(9)(1)

润地·星城住宅小区A21# A22#、A23#、A24、A25#楼工程悬挑架安全专项施工方案合肥市志军脚手架工程有限公司二零一二年七月二日外脚手架方案会签栏目录1编制依据 ------------------------------------------------------------4 2工程概况 ------------------------------------------------------------4 3搭设方式 ------------------------------------------------------------ 4 4特殊部位搭设方法--------------- --------------------------------------5 5施工准备--------------------------------------------------------------5 6材料的选用------------------------------------------------------------5 7构造要求 -------------------------------------------------------------8 8脚手架设计计算书-----------------------------------------------------16 9脚手架检查和验收-----------------------------------------------------35 10脚手架的安全管理-----------------------------------------------------36 11脚手架拆除及安全管理-------------------------------------------------36 12公司资料、编制人员、搭设负责的证件及示意图---------------------------37外脚手架搭设方案一、编制依据二、工程概况工程名称:润地〃星城住宅小区A21#、A22#、A23#、A24#、A25#楼建设单位:安徽润地双达房地产开发有限公司监理单位:合肥康达工程咨询有限責任公司施工单位:合肥建工集團有限公司外架分包单位:合肥市志军脚手架工程有限公司工程地点:合肥市北城区金梅路与蒙城北路交口1、润地〃星城住宅小区A21#、A22#、A23#、A25#楼工程为地上二十二加一层,地上建筑总面积为33575.65㎡。

槽钢悬挑脚手架搭设方案

槽钢悬挑脚手架搭设方案

悬挑脚手架施工方案一、编制依据1、《建筑施工脚手架使用手册》;2、《建筑施工手册》。

二、工程概况巴音孟克(香堤水郡)一期工程由通辽鹿通房地产开发有限公司筹建。

本工程位于新城区柳荫路北侧,阿古拉大街南侧,库伦路与霍林郭勒路之间,建筑面积为106683,96平方米。

本工程包括:1.4#楼:地上24层,地下1层2.5#楼:地上24层,地下1层3.6#—8#楼:地上26层,地下1层三、外悬挑搭设方案1、本工程脚手架主要做建筑维护架子,因此在设计时经过严谨合理的脚手架设计,本工程脚手架架设:根据建筑造型和建筑物周围自然情况,在结构层施工到负一层顶板后,地下室结构的脚手架拆除,进行建筑物外围夯填,分层进行。

至室外地面1-6层为落地脚手架,在7层楼面用16a工字钢悬挑搭设(斜拉式)每七层设置一道,斜拉设6*19钢丝绳,钢丝绳公称抗拉强度1700MPa,直径15.5 mm。

2、16a 号工字钢悬挑双排扣件式钢管承重脚手架设计及构造。

(1)、构造特点:悬挑双排扣件式钢管架采用分节卸荷,沿建筑物层高每7层为一节,每七层一卸荷,脚手架从7层楼面即开始设工字钢悬挑, 4#、5#、6#、7#、8# 7层楼面~24(26)层独立悬挑架。

(2)、脚手架均布施工荷载3.0KN/m 2,装修施工荷载2.0KN/m 2,结构施工阶段操作层均考虑一层施工。

(3)、脚手架步距为h=1.45m ,立杆纵向间距Ia=1.5m ,内外杆排距0.7米,内立杆距建筑物外墙砼距离为300mm 。

(4)悬挑脚手架外挑工字钢间距1500 mm 设置,斜拉钢丝绳随外挑槽钢间距设置,每根外挑杆上设置一根斜拉钢丝绳,斜拉钢丝700 1450 工字钢 1950绳与悬挑槽钢及内外立杆用钢丝绳卡连接,斜拉绳一端与水平悬挑工字钢用钢丝绳卡相连接,另一端在上层梁上或板上预埋铁环用钢丝卡相连。

3、悬挑双排扣件或钢管维护架,搭设构造要求。

(1)、外挑工字钢从门洞或预埋在墙内的塑料套穿过,一端与外脚手架,内外立杆用直角扣件连接,另一端与预埋件在楼板上地锚。

脚手架施工方案(槽钢悬挑脚手架)完成

脚手架施工方案(槽钢悬挑脚手架)完成

目录1:编制依据:................................................................ 2 2、工程概况.................................................................. 2 2.1 工程简介............................................................ 2 2.2、工程特点............................................................ 2 3、施工部署.................................................................. 3 3.1 安全防护领导小组 .................................................. 3 3.2:设计总体思路........................................................ 3 4:脚手架设计:.............................................................. 4 4.1:悬挑脚手架设计: .................................................... 4 4.2、落地脚手架设计 ...................................................... 8 5:材料要求.................................................................. 8 6:卸料平台................................................. 错误!未定义书签。

槽钢悬挑脚手架施工方案

槽钢悬挑脚手架施工方案

槽钢悬挑脚手架施工方案一、工程概况本工程为_____,位于_____,总建筑面积为_____平方米,结构形式为_____。

建筑高度为_____米,地上_____层,地下_____层。

为满足施工要求,需在建筑物外搭设槽钢悬挑脚手架。

二、编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)2、《建筑结构荷载规范》(GB50009-2012)3、《钢结构设计规范》(GB50017-2017)4、本工程施工图纸及施工组织设计三、施工准备1、技术准备(1)熟悉施工图纸,了解建筑物结构形式及外形尺寸。

(2)编制专项施工方案,并经审批通过。

(3)对施工人员进行技术交底,使其明确施工工艺及质量要求。

2、材料准备(1)槽钢:选用型号槽钢,其质量应符合国家标准。

(2)钢管:采用外径为尺寸、壁厚为尺寸的焊接钢管,其质量应符合国家标准。

(3)扣件:采用可锻铸铁制作的扣件,其质量应符合国家标准。

(4)脚手板:选用材质脚手板,其宽度不应小于尺寸,厚度不应小于尺寸。

(5)安全网:选用密目式安全网,其质量应符合国家标准。

3、劳动力准备(1)架子工:根据工程进度及施工需要,配备足够数量的架子工,架子工应持有特种作业操作证。

(2)普工:配合架子工进行材料搬运、搭设辅助等工作。

4、现场准备(1)清理建筑物周边的障碍物,确保施工场地畅通。

(2)在建筑物上预留预埋用于固定槽钢的孔洞。

四、槽钢悬挑脚手架的设计1、悬挑梁的布置根据建筑物的外形尺寸及结构特点,在建筑物的楼层开始设置悬挑梁,每隔间距设置一道。

悬挑梁采用型号槽钢,长度为长度。

2、脚手架的搭设参数(1)立杆横距:尺寸(2)立杆纵距:尺寸(3)步距:尺寸(4)内立杆距建筑物距离:尺寸3、连墙件的设置(1)连墙件采用刚性连接,按两步三跨设置。

(2)连墙件的连接方式为在建筑物上预埋钢管,用扣件与脚手架立杆连接。

4、剪刀撑的设置(1)在脚手架外侧立面的两端各设置一道剪刀撑,并应由底至顶连续设置。

槽钢悬挑式钢管外脚手架搭设方案

槽钢悬挑式钢管外脚手架搭设方案

槽钢悬挑式钢管外脚手架搭设方案一、槽钢悬挑式钢管外脚手架由于取材方便和搭设简单,故目前在小高层(包括一部分多层)建筑中采用得比较普遍,但由于斜撑杆仍采用普通脚手钢管,其刚度和强度均较小,所以需要每五个楼层设置一道双斜撑钢管三角形外挑支架(详见后面附图)。

三角形外挑支承架的水平拉杆采用[12.6槽钢,双立杆斜撑及其它外脚手架的材料仍统一采用Ф48钢管,壁厚为3.5mm,其截面特征如下:a)、脚手钢管截面特性:截面积A=4.89cm2,回转半径r=1.58cm,=3.84Kgf/m,截面抗弯摸量w=5.08cm3自重q钢材屈服强度为2400 Kgf/cm2,钢材允许应力[б]=1700Kgf/cm2 b)、[12.6槽钢截面特性:截面积A=15.69cm2,截面抵抗矩Wx=61.7cm3。

详细的受力计算见后面P2-P7,现将搭设方法以及注意事项阐述如下:1、两榀槽钢三角形支架的中心间距(注:其中心间距是指施工作业面1m宽脚手板中心线上两榀槽钢之间的距离,而不得以槽钢根部予埋件中心间距进行计算)必须控制在1.5m距离以内,当局部地方遇外挑阳台、采光井、楼梯间或外墙转角处时,则应按附图五、附图九中的要求增设转角加强角撑,将槽钢支架的受力范围控制在1.5m 以内,以确保外脚手架的安全使用。

2、外脚手架的步架宽度为1米,其内立杆离外墙的距离一般控制在0.3-0.4m,当遇到空调板时,可按附图八的做法放宽到离外墙面0.75m。

外立杆应在0.18m及1.2m处各设一道栏杆,并用0.18m 高的踏脚板和密目安全网进行全封闭围护。

3、外脚手架必须每隔二根立杆与楼层结构牢固地进行刚性拉结(通过在楼层内预埋钢板、钢管或钢筋等,用短钢管与外架连接)。

刚性拉结宜采用梅花形交叉布置,并在外脚手架拆除前,未经现场安全技术负责人同意,不得擅自拆除,以确保整个外脚手架的稳定性,保障外脚手架安全使用。

4、槽钢三角形支架的水平抗拉弯构件[12.6型钢必须按附图三所示的做法与梁内-8×150×150予埋钢板(采用4Ф12锚脚,L=180mm)进行牢固的刚性电焊拉结,电焊厚度不小于6mm,两侧的焊缝长度均不大于100mm,以确保牢固和稳定。

槽钢支撑悬挑脚手架(方案三)

槽钢支撑悬挑脚手架(方案三)

槽钢支撑悬挑脚手架(方案三)方案(三):悬挑脚手架施工组织设计软件使用说明一、该方案中拉接形式采用硬拉接,不能采用软拉接形式。

拉接点必须每层楼面设置。

二、在编制施工组织设计的硬拉接、剪刀撑的设置要根据工程的实际情况,脚手架的高度、长度算出拉接点和剪刀撑的数量,并画出布置图,补充在方案中。

三、该施工组织设计悬挑部分第一次悬挑必须采用槽钢架。

第二次悬挑可采用方案二中的钢管扣件悬挑方法。

四、该施工组织设计仅供参考,要根据工程实际情况修改,绝不能一字不漏的照搬。

×××工程脚手架施工组织设计一、工程概况:工程名称:×××××××结构形式:××××××层数:×××建筑物高度:×××××××搭设形式:双排扣件式悬挑脚手架、密目网全封闭悬挑脚手架高度:每18m悬挑一次。

脚手架立杆纵向间距1.8m。

脚手架立杆排距(横向间距)1.05m。

脚手架大横杆步距每步高1.8m。

二、编制依据:《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、(J84-2001)。

技术术语:本方案的技术术语同JGJ103-2001。

三、脚手架构配件质量要求:1.钢管:①采用φ48×35,其质量符合现有国家标准《碳素结构钢》(GB/T700)中Q235-A级钢的规定。

符合《低压流体输送用焊接钢管》(GB/T3092)中规定的3号普通钢管。

②钢管应有产品质量合格证。

③钢管表面应平直光滑,不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。

④钢管的允许偏差值应符合:钢管外表面锈蚀深度≤0.5mm。

钢管弯曲L≤1.5,允许偏差≤5mm。

立杆钢管弯曲3m<L≤4m,允许偏差≤12mm。

脚手架施工方案(槽钢悬挑脚手架)

脚手架施工方案(槽钢悬挑脚手架)

脚手架施工方案(槽钢悬挑脚手架)一、背景介绍槽钢悬挑脚手架是一种常用的建筑施工工具,用于支撑和提供施工人员作业平台。

在建筑施工中,槽钢悬挑脚手架扮演着重要的角色,具有安全、稳定、便捷等特点。

二、施工准备1. 工具和材料在搭建槽钢悬挑脚手架前,需要准备以下工具和材料: - 槽钢 - 立柱 - 横梁 - 手工具 - 安全帽 - 安全绳 - 立杆支撑 - 固定螺栓2. 现场准备在搭建槽钢悬挑脚手架之前,需要做好施工现场的准备工作,包括清理施工区域、确保地基平整、检查槽钢和其他材料的质量等。

三、搭建步骤1. 立柱安装首先在施工现场确定脚手架的安装位置,然后按照设计要求安装立柱,确保立柱垂直稳固。

2. 横梁安装在立柱上安装横梁,将横梁与立柱连接固定,形成完整的脚手架结构。

3. 槽钢安装将槽钢横放在横梁上,将槽钢与横梁连接固定,确保脚手架的整体稳定性。

4. 固定支撑在搭建好的槽钢悬挑脚手架上设置立杆支撑,使用固定螺栓将支撑牢固地连接在地面或建筑物上,以增加脚手架的稳定性和承重力。

5. 安全检查在完成脚手架的搭建后,需要进行安全检查,确保脚手架各部位连接牢固、稳定可靠,没有松动和裂缝等安全隐患。

四、施工注意事项1.在搭建槽钢悬挑脚手架时,施工人员应佩戴安全帽,并使用安全绳进行固定,确保安全施工。

2.在搭建过程中,注意槽钢、立柱、横梁等材料的质量和规格,严格按照设计要求进行搭建。

3.搭建完毕后,应及时清理现场,避免杂物堆积影响施工安全。

4.定期检查和维护槽钢悬挑脚手架,确保其安全可靠,延长使用寿命。

五、总结槽钢悬挑脚手架作为建筑施工中重要的辅助工具,具有承重能力强、稳定可靠等特点。

合理的搭建方法和施工注意事项能保证脚手架的安全性和稳定性,提高施工效率,确保施工质量。

以上就是关于槽钢悬挑脚手架施工方案的简要介绍,希望对您有所帮助。

悬挑脚手架与卸料平台方案

悬挑脚手架与卸料平台方案

A悬挑脚手架与卸料平台方案A.1主体倒料平台A.1.1设计简图A.1.2操作平台安全要求(1)悬挑式槽钢卸料平台的搁支点与上部拉接点,必需位于建筑物上,不得设置在脚手架等施工设备上。

(2)卸料平台安装时,钢丝绳应承受专用的挂钩挂牢,建筑物锐角口围系钢丝绳处应加补软垫物,平台外口应略高于内口。

(3)卸料平台左右两侧必需装置固定的防护栏。

护栏上严禁搭设物品。

平台上的脚手板应铺严绑牢。

(4)平台吊装,需待横梁支撑点电焊固定,接好钢丝绳,调整完毕,经过检查验收,方可松卸起重吊钩,上下操作。

(5)卸料平台使用时,应有专人负责检查,觉察钢丝绳有锈蚀损坏应准时调换,焊缝脱焊应准时修复。

(6)操作平台上应显著标明容许荷载,人员和物料总重量严禁超过设计容许荷载,配专人监视。

(7)建筑物锐角利口围系钢丝绳处应加衬软垫物,钢平台外口应略高于内口。

(8)平台上应显著的标明容许荷载值。

操作平台上人员和物料的总重量,严禁超过设计的容许荷载。

应配备专人加以监视。

A.2悬挑脚手架A.2.1施工悬挑脚手架搭设要求1、悬挑脚手架的悬桃梁宜选用不小于16 号的工字钢或18 号槽钢。

2、悬挑梁上外表应加焊钢筋以固定立杆,每道悬挑梁均应加设斜拉钢丝绳。

落于构造上的锚固段宜是悬挑段的1.5 至2倍,且必需实行两道锚固,每段悬挑高度不宜大于24m 或5 层。

3、脚手架根底应按标准要求纵横向方向设置扫地杆,在横杆上方沿脚手架长度方向铺设木板,并满铺木板进展防护。

4、脚手架底座立杆内侧应设置180mm 高踢脚板。

5、承受双股钢芯钢丝绳穿过型钢悬挑端部进展卸载,在型钢上钢丝绳穿越位置以及立杆底部位置预焊。

Ø25HPB235短钢筋,以防止钢丝绳和钢管滑动或窜动。

6、型钢穿过HPB235 钢筋倒U 形环进展锚固,倒U 形环钢筋预埋在当层梁板混凝土内,倒U 形环两肢应与梁板底筋焊牢。

如钢筋倒U 形环处楼板无面层钢筋,则应在该处楼板靠上外表处增加一层肠加强钢筋网片。

槽钢悬挑架施工方案范本

槽钢悬挑架施工方案范本

槽钢悬挑架施工方案前言槽钢悬挑架是一种常见的工业设备支架,其使用范围较广,能够满足不同场合的支架需求。

在进行槽钢悬挑架施工时,需要注意一些关键的细节,以保证设备的安全和稳定性。

本文将介绍槽钢悬挑架施工方案,分为五个部分:1.施工前的准备工作2.悬挑架的制作及检验3.悬挑架的安装与拼装4.悬挑架的调整与固定5.施工结束后的检查和清理施工前的准备工作在进行槽钢悬挑架施工之前,需要做好以下几个准备工作:1.制定施工计划。

要提前制订悬挑架的施工计划,包括施工时间、工作者数量、完成时间等,以此来提高工作效率并保证施工顺利进行。

2.准备施工材料和工具。

悬挑架的施工材料有槽钢、钢板等,需要提前购买好。

施工工具包括角磨机、电焊机、手钳等,也需要提前准备好,以便于施工过程中的使用。

3.确定安装位置。

需要确定悬挑架的安装位置和使用目的,以此来确定悬挑架的尺寸和形状等。

悬挑架的制作及检验槽钢悬挑架的制作是整个施工过程的核心,其品质和准确性将直接关系到设备的稳定性和使用寿命。

其制作流程如下:1.剪切槽钢。

根据要求的尺寸和长度,使用剪切机将槽钢剪断,准确控制剪断长度和切口大小。

2.焊接槽钢。

将槽钢进行焊接,注意控制焊接的时间和温度,以防焊接过度或过热,影响悬挑架的质量。

3.组装成型。

根据要求的装配尺寸,将槽钢进行组装、焊接,将悬挑架组装成型。

在制造完毕悬挑架后,需要对悬挑架进行检验和测试。

主要有以下两个方面:1.尺寸检验。

需要使用测量仪器对悬挑架的长度、宽度、高度等进行检验,确保其与要求的尺寸相符合。

2.质量检验。

需要对悬挑架进行质量检查,包括焊缝、外观等方面,保证其质量符合要求。

需要符合GB/T3091标准。

悬挑架的安装与拼装在开始安装和拼装悬挑架之前,需要先将悬挑架的各个部件按照图纸进行分类、排列。

在拼装过程中,需要注意以下几点:1.拼装顺序。

需要按照拼装顺序进行操作,保证每一个零件的拼装顺序是正确的,避免在拼装时出现错位的情况。

槽钢悬挑架施工方案

槽钢悬挑架施工方案

槽钢悬挑架施工方案
1.悬挑架选择
悬挑架的选择需要考虑施工现场的实际情况和需要承载的重量。

悬挑架的尺寸和参数应满足设计要求,并根据需要进行强度计算,确保能够承受相关工作的重量和力量。

2.施工准备工作
在施工之前,需要进行相关的准备工作。

首先要对施工现场进行环境清理,清除杂物和障碍物,以确保施工的空间和通道畅通。

其次,需要检查悬挑架及配件的完整性和可用性,确保施工所需的设备和材料齐全。

3.悬挑架的搭建
(1)建立支撑结构:在悬挑架的两侧,按照设计要求,建立支撑结构,通常采用临时梁或框架结构。

支撑结构的稳定性和强度应满足规范要求。

(2)悬挑架的搭设:根据设计要求,将悬挑架的主体部分通过起重机等设备进行吊装并安装在支撑结构上。

在安装过程中,需要做好悬挑架的水平和垂直调整,确保其与支撑结构的连接牢固可靠。

(3)固定和支撑:在悬挑架的安装位置和悬挑臂的末端,需要进行固定和支撑,以确保悬挑架的稳定性和安全性。

通常可以采用锚定或加权方法来防止悬挑架的移动或倾斜。

4.悬挑工作
悬挑架的主要作用是支撑和承载施工所需的重量和力量。

在进行悬挑作业之前,需要根据具体施工要求,对悬挑架进行相关调整和加固,确保
其能够达到设计要求和安全标准。

在悬挑工作过程中,要注意施工人员的安全,严禁在悬挑架下或悬挑臂上进行施工。

5.拆除悬挑架
在施工完成后,需要拆除悬挑架。

拆除悬挑架的过程也是一个需要注意安全的工作。

首先要对悬挑架进行检查,确保其稳定和安全。

之后,按照倒序的方式拆除悬挑架的各个部分,并及时清理施工现场,恢复至正常使用状态。

悬挑槽钢洞口封堵施工方案

悬挑槽钢洞口封堵施工方案

悬挑槽钢洞口封堵施工方案
一、施工前的准备工作:
1.1确认施工范围和施工数量,根据实际情况确定材料和施工人员的
需求。

1.2检查悬挑槽钢洞口的墙体状况,确保墙体水平、垂直和平整。

1.3准备所需的材料和工具,包括悬挑槽钢、密封胶、膨胀螺栓、螺
丝等。

1.4考虑安全因素,设置必要的安全警示标志和保护设施。

二、施工步骤:
2.1清理洞口:用钢丝刷等工具将洞口周围的灰尘、杂物等清理干净,以确保施工的质量。

2.2安装悬挑槽钢:根据洞口的大小和形状,选取合适尺寸的悬挑槽钢,并用螺丝或膨胀螺栓固定在洞口的四周。

2.3密封胶注入:在悬挑槽钢与洞口墙体之间的缝隙处注入密封胶,
确保密封效果。

2.4平整处理:用刮刀等工具将密封胶表面平整处理,确保美观和防
水效果。

三、注意事项:
3.1施工人员需要佩戴好相应的劳动防护用品,如手套、口罩、安全
帽等,确保施工安全。

3.2施工前需要对材料进行检查,确保其质量合格并符合相关标准。

3.3施工过程中需要定期检查施工质量,保证施工的准确性和完整性。

3.4如果遇到特殊情况,如雨天等,应暂停施工并采取相应的措施保
护施工现场和材料。

以上是一种基本的悬挑槽钢洞口封堵施工方案,但具体的施工步骤和
注意事项还需要根据实际情况进行调整和完善。

在施工过程中,应始终以
确保施工质量和安全为前提,做好施工记录和管理工作,确保施工的完整
性和可靠性。

悬挑式钢平台施工方案

悬挑式钢平台施工方案

悬挑式钢平台施工方案一、工程概况阳光丽景B栋,由五栋单体高层组成,分别为17层、22层和9层,为全现浇剪力墙结构。

为方便拆模翻转倒运,在各个单元外立面搭设一个钢平台。

钢平台平面尺寸为3米*4米,用[10、[16槽钢及钢管焊接而成,上铺50厚木板,详见后附图。

二、结构杆件计算悬挑式钢平台以[16槽钢作主梁,以[10槽钢作次梁,以6*37Φ20钢丝绳作拉索,以Φ48钢管作围护栏杆,以Φ28 A3钢制成的封闭环作钢丝绳固定点。

1.荷载设计值:[10槽钢100N/m,铺板400N/m2,施工活荷载1500N/ m2,[16槽钢197.5N/m。

2.次梁计算,计算简图见附图:(1)按次梁承受均布荷载考虑:M=ql12/8次梁承受均布荷载:q=100+(1500+400)*1.11=2209N/m次梁计算跨度:l1=3m弯矩: M=2209*3.02/8=2485N.m传递给主梁的集中荷载: P=ql1/2=2209*3/2=3313N(2) 计算次梁的弯曲强度:M≤Wn.f[10槽钢的截面抵抗矩Wn:39.7cm3,抗弯强度设计值f:210N/mm2M=2485N.m=2485*1000N.mm<39.7*1000*210N/mm2=8337*1000 N.mm 满足要求3.主梁计算, 计算简图见附图:(1)按主梁以钢丝绳吊点及窗台搁置点作支承点计算,为安全计内侧二道钢丝绳按不受力计算。

将次梁传递的恒荷载和施工活荷载,加上主梁自重的恒荷载,按主梁承受均布荷载计算主梁的弯矩值。

(2)荷载计算:次梁传来的集中荷载化成均布荷载:3313*5/4.5=3681N/m[16槽钢自重:197.5N/m两侧一根[10槽钢自重:100N/m合计荷载:q=3681+197.5+100=3979N/mM=ql2/8=3979*4.52/8=10072N.m(3)计算主梁的弯曲强度:M≤Wn.f[16槽钢的截面抵抗矩Wn:116.3cm3,抗弯强度设计值f:210N/mm2M=10072N.m=10072*1000N.mm<116.3*1000*210mm满足要求4.钢丝绳计算:(1)为安全计,钢平台只以外侧一道钢丝绳子受力作验算,钢丝绳按下式计算其所受的拉力:T=ql/2sinα=3979*4.5/2sin450=12663N(2)以钢丝绳的拉力验算钢丝绳的安全系数K(≥10)Φ20钢丝绳的最小破坏拉力173KNK=173*1000/12663=13.6>10 满足要求三、钢平台安装:采用整体吊装方法,用钢丝绳在四个吊点起吊,松开Φ28钢筋紧固螺母,抽出钢筋环,向上提升,到上一个窗口就位,固定钢丝绳。

槽钢悬挑脚手架正式

槽钢悬挑脚手架正式

槽钢悬挑脚手架正式一、编制依据1、重庆市九龙坡区国税局办公大楼工程设计施工图。

2、有关工具性参考资料,如:工程定额、类似工程的建设资料、估算指标、建筑施工手册等。

3、建设单位施工总平面规划及本工程现场平面布置情况。

4、根据我公司现有技术力量、机械设备能力及以往的施工经验等。

5、依据国家现行技术标准、施工及验收规范、工程质量评定标准及操作规程编制而成。

主要采用的规范如下:●《建筑施工安全检查标准》JGJ59-99●《钢结构设计规范》GB50017-2002●《建筑施工扣件式钢管脚手架安全技术规程》JGJ130-2001●《安装施工工艺操作规程架子工程》DB51/T325-91●《建筑施工高处作业安全技术规范》JGJ80-91二、工程概况:本工程位于重庆市杨家坪西郊三村9栋。

建筑面积:8405㎡,建筑层数:地下一层、地上十层,结构总高度为48.6m。

外墙脚手架总面积约为7000㎡。

三、脚手架设计及计算一)、脚手架选用类型根据本工程的结构特点和建筑造型,结合我公司对外脚手架的应用技术创新要求,本工程外脚手架采用型钢作为主要支撑,每隔6层水平挑架,作为脚手架的承力架,每段采用Φ48、壁厚3.5mm的钢管和扣件在承力架上搭设脚手架。

搭设部位:1、现场入口(大门)与建筑物之间搭设10m高净空安全防护棚(顶部设双层防护)通道。

2、主体结构施工脚手架搭设:五层以下为双排钢管扣件式脚手架,五层(即23.4m层)以上用16#槽钢作外挑架,挑架设于五层(即23.4m层)楼面,16#槽钢外挑架上搭设钢管扣件式单排脚手架。

3、外墙抹灰贴面装饰施工脚手架为双排钢管脚手架。

4、卸料挑平台为工具式型钢卸料平台,为保证出料方便,每层设两个卸料平台。

K~D、9~11轴搭设卸料平台。

二)、防护安全通道及防护棚的搭设1、防护安全通道:1)立杆间距不大于2m。

2)步距不大于1.8m。

3)纵向设斜杆或剪刀撑。

4)顶面铺双层竹跳板,间距600,并用安全密网平铺封闭。

12#槽钢悬挑卸料平台方案

12#槽钢悬挑卸料平台方案

泸州市第七建筑工程公司3#及8—14#楼工程型钢悬挑卸料平台施工方案第一节编制依据《建筑施工安全检查标准》JGJ59—2011;建筑施工高处作业安全技术规范》(JGJ80-91)国家及地方现行规范、标准第二节工程概况金龙豪城3#商业楼及8—14#楼工程位于贵州省瓮安县新区;3#商业楼为地下1层、地上七层的框架结构,10#商业楼为4层的框架结构,8#、9#及10#住宅楼为6层的框架混合结构;11#楼为2+22层的框架—剪力墙结构;12#楼为2+25层的框架—剪力墙结构。

本项目由贵州省瓮安县金龙房地产投资开发有限公司投资建设;贵州深龙港项目管理有限公司监理,泸州市第七建设工程公司承建。

第三节悬挑式卸料平台材料选择1、主梁槽钢采用12号槽钢,次梁采用12号槽钢槽口水平,檩梁采用12号槽钢槽口水平。

钢材强度等级不低于Q235,其质量应符合现行国家标准《碳素钢结构》(GB/T 700)和《低合金高强度结构钢》GB/T 1591的规定。

2、斜拉钢丝绳采用Φ16钢丝绳。

第四节悬挑式卸料平台搭设流程及要求卸料平台加工支座完毕经过验收合格后方可吊装。

吊装时,先挂好四角的吊钩,传发初次信号,但只能稍稍提升平台,放松斜拉钢丝绳,方可正式吊装,吊钩的四条引绳应等长,保证平台在起吊过程中的平稳。

吊装至预定位置后,先将平台槽钢与预埋件固定后,再将钢丝绳固定,紧固螺母及钢丝绳卡子,完毕后方可松塔吊吊钩,卸料平台安装完毕后经验收合格后方可使用。

要求提升一次验收一次。

具体构造要求如下:1、悬挑式卸料平台应按现行的相应规范进行设计,其结构构造应能防止左右晃动。

2、悬挑式卸料平台的搁支点与上部拉结点,必须位于建筑物上,不得设置在脚手架等施工设备上。

3、斜拉杆或钢丝绳,构造上宜两边各设前后两道,两道中的靠近建筑一侧的一道为安全储备,另外一道应作受力计算。

4、应设置四个经过验算的吊环,吊运平台时使用卡环,不得使吊钩直接钩挂吊环,吊环应用甲类3号沸腾钢制作。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1)脚手架钢管宜采用Q235A(3号)钢(含碳量为0.14-0.22%)的焊接钢管。

2)钢管必须具有产品质量合格证和钢管材质检验报告,材质应符合现行国家标准《碳素结构钢》(GB700)的相应规定。

Q235A钢冶炼方便、成本较低、塑性好,在结构中能保证在超载、冲击、焊接、温度应力等不利条件下的安全。

其截面特性见表4.1.2。

3)脚手架钢管供应长度一般为6.0~6.5m(每根重量不超过25Kg,适合人工操作)。

①用于立杆、大横杆、剪刀撑和斜杆的钢管长度一般为4.0~6.5m;②用于小横杆的钢管长度一般为1.5~2.5m,因脚手架宽度不同而略有差异。

4)钢管表面应平直光滑,不应有裂缝、孔洞、结疤、分层、错位、硬弯、毛刺、压痕、深的划痕和严重锈蚀。

5)作为脚手架杆件使用的钢管必须进行防锈处理:先对钢管除锈,再将内壁擦涂防锈漆两道,然后在外壁涂一道防锈漆和两道面漆。

2.1.3扣件1)扣件是钢管与钢管的连接,工字钢悬挑架使用的扣件分为三种:①两钢管90°交叉连接采用直角扣件;②两钢管呈任意角度交叉连接采用旋转扣件;③钢管与钢管接长采用对接扣件。

2)扣件应采用可锻铸铁和钢板压制制作,必须具有产品质量合格证、生产许可证和专业检测单位测试报告。

可锻铸铁扣件的材质应符合现行国家标准《钢管脚手架扣件》(GB15831),钢板压制扣件使用较少,目前尚无国家产品标准,可参照现行建设部标准《钢管脚手架扣件》(JC22)的规定进行测试,其材质符合标准要求时才准许使用。

3)脚手架采用的扣件,在螺栓拧紧扭力矩达65N·m时,不得发生破坏。

扣件活动部位应能灵活转动,旋转扣件的两旋转面间隙应小于1mm,当扣件夹紧钢管时,开口处的最小距离应不小于5mm。

4)扣件使用前应进行质量检查,有裂缝、气孔、砂眼、变形的严禁使用,出现滑丝的螺栓必须更换,扣件使用前应进行防锈处理:先除锈然后采用油浸防锈。

2.1.4工字钢悬挑梁1)工字钢悬挑梁宜采用Q235钢、16Mnq钢、15MnVq钢或15Mvq钢,其材质应分别符合现行标准《普通碳素结构钢技术条件》(GB/T700)、《低合金结构钢技术条件》(GB1591)、《桥梁碳素钢及普通低合金钢板技术条件》(YB168)的规定。

2)焊接构件的焊缝应符合相关焊接规范要求。

2.1.5脚手板1)脚手架作业层上铺放的脚手板为竹串片板。

2)竹脚手板宜采用毛竹或楠竹制作,竹串片脚手板使用宽度不小于30mm的竹片和直径5-10mm、间距不大于600mm的拼接螺栓制作,孔径应紧密配合,螺栓必须可靠牢固,出现滑丝后应立即更换。

2.1.6挡脚板1)挡脚板高度不应小于180mm。

2)挡脚板上如有孔眼,不应大于25mm。

2.1.7密目式安全网1)应选用有国家认可的质量监督检验部门的检验合格报告、有生产单位质量检验合格证和安鉴证的密目网。

密目式安全网宽(高)度不得小于1.2m,网目密度不应低于2000目/100cm2,各边缘部位的开眼环扣必须牢固可靠,环扣孔径不低于8mm。

不得有断纱、破洞、变形及有碍使用的编织缺陷。

2)旧密目式安全网再次使用时必须经过耐冲击性能检验和耐贯穿性检验,合格后方可使用。

3)密目式安全网的安装平面垂直于水平面,严禁作为安全平网使用。

4)密目式安全网技术要求应符合GB16909-97的规定。

5)密目式安全网使用时应采用有足够强度、耐候性好的绳索绑扎,不得使用铁丝捆绑。

2.1.8安全平网1)安全平网使用直径9mm以上的麻绳、棕绳、尼龙绳或其他耐候性不低于上述品种的材料编制网。

外观应平整,宽度不得小于3m,网眼尺寸不大于5cm,每张安全平网重量一般不宜超过15kg。

2)水平设置时能承受不小于1.6kN的冲击荷载。

3)阻燃安全网必须具有阻燃性,其续燃、阻燃时间均不得大于4s。

2.1.9拉接件及其预埋件1)拉接件及其预埋件均使用与架体同种规格钢管制作,采用直角扣件连接。

2)预埋件长450mm。

2.1.10避雷装置1)避雷装置:包括接闪器、接地极、接地线。

①接闪器可用直径25~32mm,壁厚不小于3mm厚的镀锌钢管或直径不小于12mm的镀锌钢筋制作,设在拟建建筑物四角的脚手架立杆上,高度不小于1m,并将最上层的横杆全部连通,形成避雷网络。

②接地极:垂直接地极可用长度为1.5~2.5m、厚度不小于2.5mm、直径为25~50mm的钢管,直径不小于20mm的圆钢或∟50×5等边角钢,水平接地极可选用长度不小于3m、直径8~14mm的圆钢或厚度不小于4mm、宽25~40mm的扁钢。

③接地线:钢管脚手架架体可以替代接地线,相邻悬挑架之间用直径不小于8mm的圆钢或厚度不小于4mm的扁钢连接,接触面积不小于10cm2,以保证接触可靠。

2)避雷装置接地电阻不得大于30Ω。

2.2材料堆放2.2.1经检查合格的构配件应按品种、规格分类,堆放整齐平稳,堆σ = ≤ f放场地不得有积水。

2.2.2 定期对各种材料进行检查,防止发生锈蚀及破坏。

3 工艺原理3.1 脚手架的受力特点工字钢悬挑架搭设在沿建筑物外边缘布设的悬挑工字钢上,将脚手架荷载全部或部分传递给建筑结构和钢丝绳,架体通过拉结件与建筑物牢固拉结,保持局部及整体稳定,确保施工效率和作业安全。

3.2 脚手架的设计计算3.2.1 横向、纵向水平杆的抗弯强度计算:M W式中 M —弯矩设计值,按 M = 1.2M Gk + 1.4M Qk 计算。

M Gk 为脚手板自重标准值产生的弯矩, M Qk 为施工荷载标准值产生的弯矩。

W —截面模量,φ48×3.5mm 钢管的截面模量W = 5.078 ⨯103mm 3。

f —钢材的抗弯强度设计值, f =205N/mm 2。

1)横向水平杆的抗弯强度计算横向水平杆的内力时按简支梁计算,如图 1.2.1:计算跨度取立杆的横距 l b =1050mm ,脚手架横向水平杆的构造计算外伸长度a 1 =300mm , a 2 =100mm 。

q k q kg KABa 1 = 300 lb = 1050a 2 = 100g K a 12= ⨯ 779.3 ⨯ 0.32= 35.07N ⋅ m g K a 22= ⨯ 779.3 ⨯ 0.12= 3.90N ⋅ m M B - M A = 3.90 - 35.07 = 31.17N ⋅ m< g K l b 2 = ⨯ 779.3 ⨯1.052 = 429.59N ⋅ mM Gk = ⋅ ( - M B - M A 2779.3 1.05 31.17) - M A = ⨯ ( -M Qk = q k l b 2 = ⨯ 3006 ⨯1.052= 414.26N/m图 1.2.1 横向水平杆计算简图①脚手板自重标准值产生的弯矩计算g K 包括每米立杆承受的结构自重标准值 g K /=0.1248kN/m (纵距1.5m ,步距 1.8m ),脚手板自重标准值 0.35kN/m 2(木脚手板),栏杆和挡脚板自重标准值 0.14kN/m 。

g K =0.1248+0.35×1.5+0.14=0.7793kN/mA 支座弯矩:M A = 11 2 2B 支座弯矩:M B = 1 1 2 21 12 2脚手板自重标准值产生的弯矩:g K l b 2 2K b 2 779.3⨯1.05 )2- 35.07 = 57.31N ⋅ m② 施工荷载标准值产生的弯矩计算施工均布荷载标准值:q k = 3 ⨯ (1.05 - 0.048) = 3.006N/m=3006N/m施工荷载标准值产生的弯矩:1 1 8 8③ 横向水平杆的抗弯强度计算弯矩设计值:σ = == 127.76N/mm 2 <f = 205N/mm 2 5.078 ⨯10 W g K (l b + a 1 + a 2 )(l b + a 1 - a 2 )779.3⨯ (1.05 + 0.3 + 0.1)(1.05 + 0.3 - 0.1)q k l b = ⨯ 3006 ⨯1.05 = 1578.15N M = 1.2M Gk + 1.4M Qk = 1.2 ⨯ 57.31 + 1.4 ⨯ 414.26 = 648.74N ⋅ m横向水平杆的抗弯强度:M 648.74 ⨯1033所以,横向水平杆的抗弯强度满足安全要求。

2)纵向水平杆的抗弯强度按三跨连续梁进行弯曲强度计算,计算跨度取纵距 l a = 1500mm 。

作业层横向水平杆间距应按不大于 l a 2设置,所以取 F 为纵向水平杆跨中及支座处的最大荷载,分别按照恒荷载 P 和活荷载 Q 进行计算。

①恒荷载作用P === 672.61N2l b2 ⨯1.05按照最不利荷载布置(第一、二、三跨跨中均受力时)计算跨中和支座最大弯矩M 1 = 0.175Pl aM B = M C = -0.15Pl a②活荷载作用Q = 1 12 2按照两种活荷载最不利位置(第一、三跨跨中受力和第二跨跨中受力)考虑跨中最大弯矩:M 1 = 0.213Ql a按照两种活荷载最不利位置(第一、二跨跨中受力和第二跨跨中受力)σ = == 180.74N/mm 2 < f = 205N/mm 2 5.078 ⨯10 W K 1 = = = 0.163 779.3 ⨯1.052g K l b K 2 = = = 0.018 24考虑支座最大弯矩:M B = M C = -0.175Pl a根据以上分析,当恒荷载与活荷载最不利组合时, M 1 跨中弯矩最大。

M Gk = 0.175Pl a = 0.175 ⨯ 672.61⨯1.5 = 176.56N ⋅ mM Qk = 0.213Ql a = 0.213 ⨯1578.15 ⨯1.5 = 504.22N ⋅ mM = 1.2M Gk + 1.4M Qk = 1.2 ⨯176.56 + 1.4 ⨯ 504.22 = 917.78N ⋅ mM 917.78 ⨯10333.2.2 横向、纵向水平杆的挠度计算v ≤ [v ]式中 v —挠度;[v ] —容许挠度,按规范取 l b 150。

1)横向水平杆的挠度计算①恒荷载作用下4M A 4 ⨯ 35.01 24M B 4 ⨯ 3.90 g K l b 779.3 ⨯1.052查《建筑结构静力计算手册》中梁在均布荷载作用下的最大挠度表,用 K 1 、 K 2 值采用插入法求得系数为 0.115。

v 1 = 0.115 ⨯g K l b 24EI式中 E —钢材的弹性模量, E =2.06×105N/mm 2;4 v = v 1 + v 2 = 0.115 ⨯ + = 0.115 ⨯ + 4 4 = = 7mm3 3 v = v 1 + v 2 = 1.146 ⨯ + 1.615 ⨯ = = 10mmI —φ48×3.5mm 钢管的惯性矩, I =12.19cm 4。
