一、板框压滤机型号说明

XMA-LY4-80-U板框压滤机4-80m2板框压滤机有明流与暗流两类,有手动千斤顶、液压、自动保压、自动拉板,机型根据客户自己需求所定。

二、板框压滤机结构与工作原理

1、板框压滤机结构

板框压滤机主要由机头、后顶板、中顶板、拉杆和板框组成。

(1)根据压紧方式不同可分为手动、机动、液压三种方式:

a.手动压紧:是以螺旋式机械千斤顶推动中顶板将滤板压紧。

b.机械压紧:压紧机构由电动机、蜗轮蜗杆减速器、大小齿轮、丝杆和螺母组成。压紧时,电动机正转,带动减速器,使丝杆在螺母中转动,推动中顶板将板框压紧。当电机电流达到一定数值时(即最大压紧力),关闭电源,停止转动。退回时,电机反转即可。

c.液压压紧:液压压紧机构由液压站、油缸、丝杆、锁紧螺母组成。液压站的组成有:电机、集成块、齿轮泵、溢流阀(调节压力)、手动换向阀、压力表、油管、油箱。液压压紧时,推动手动阀,使液压站通过齿轮泵提供高压油,使活塞

杆与丝杆顶出,推动中顶板将板框压紧。当压力达到溢流阀设定的压力值(压力表显示)时,手动阀复位,并关闭电机电源,压紧动作完成。退回时,反方向推动手动阀,活塞杆、丝杆、中顶板开始收回。

(2)根据板框形式可分为板框式、厢式、囊式三种。

2、板框压滤机工作原理

待过滤的料液通过输料泵在一定的压力下,从后顶板的进料孔进入到各个滤室,通过滤布,固体物被截留在滤室中,并逐步形成滤饼;液体则通过板框上的出水孔排出机外。

板框压滤机的排水可分为明流和暗流两种形式。滤液通过板框两侧的出水孔直接排出机外的为明流式,明流的好处在于可以观测每一块滤板的出液情况,通过排出滤液的透明度直接发现问题;若滤液通过板框和后顶板的暗流孔排出的形式称为暗流。

压滤机使用说明书

压滤机使用说明书

●压滤机使用说明书

●安全须知

●为了您能正确使用景津压滤机,在使用本设备前请阅读完一下安全须知,请将这些安全

指示放在使用者方便查阅的位置。

●不遵守本章节中所列举的注意事项可能引起严重后果,发生人身伤害。

●操作安全

●操作人员必须经过培训才能上岗

现场操作人员必须了解压滤机的操作的基本流程和日常维护方

法,以避免误操作给设备和生产以及自身带来危害。

●(二)、工作结束后及发生故障时请关闭电源,以保安全;

在发生故障时请关闭电源消除动力,以方便检修

●请勿自行拆卸液压系统和电气系统

液压系统存储高压液体危险,电气系统存在高压电请不要自行拆

●不能擅自调整传感器位置和仪表的出厂参数

出厂参数不得擅自调整,以免造成设备损坏

●注意压滤机的转动部件,防止夹伤

不要用手直接接触设备上的转动部件,以免夹伤

●佩戴相应的防护器具

在特殊的操作环境中,请操作人员佩戴好防护器具

●使用安全

●经常检查油箱液面,以及各种阀件、油路连接处的密封处。

●液压油使用美孚或壳牌HM48或HM68抗磨液压油,而且必

须保持清洁。新机第一次运行一周时要更换一次液压油,换

油时要把油箱和油缸内使用过的液压油放净并把油箱擦净。

继续使用一个月后在更换一次,以后半年更换一次,这样可保证压滤机的正常使用。

●做好运行记录,对设备的运转状况及所出现的问题记录备案,有故障及时维修,禁止带

故障操作。

●如果长期不适用,应将滤板清洗干净后整齐排放在压滤机的机架上,用1至5MPa压力

压紧。滤布清洗后晒干,活塞杆的外露部分及集成块应涂上黄油。

●停机时应清除残渣,使压滤机保持清洁;及时清除拉板小车滑道上的堆积物,保证拉板

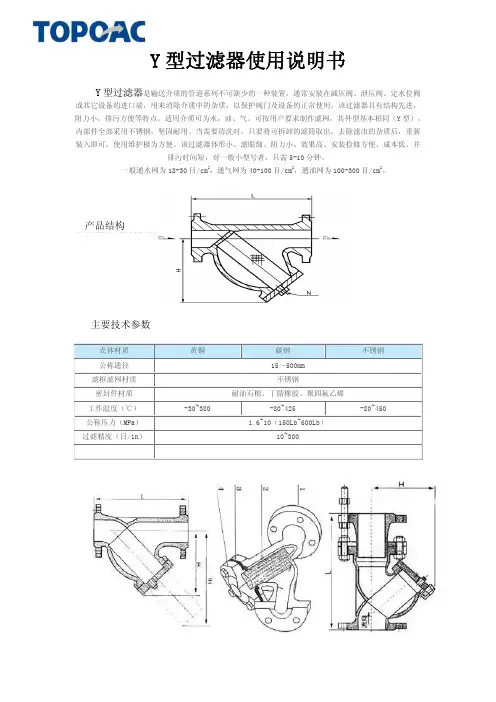

中文Y型过滤器说明书

中文Y型过滤器说明书

Y型过滤器

使用说明书

中国·乐山市热工仪表有限公司

一、用途及特点

Y型过滤器是输送介质的管道系统不可缺少的一种过滤装置,Y型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来清除介质中的杂质,以保护阀门及设备的正常使用。Y型过滤器具有结构先进,阻力小,排污方便等特点。

二、主要技术参数

公称压力:PN1.6MPa~4.0Mpa

公称通径:DN15~200㎜适用介质:水、油、气体等

过滤精度:通水网为18~30目,通气网为40~100目,通油网为100~480目。

工作温度:≤200℃

法兰标准:JB、GB、HG

壳体材质:WCB

滤筐、滤网材质:304

密封材质:耐油石棉橡胶、聚四氟乙烯、丁腈橡胶等

执行标准:Q/20696377-7.4-2011

三、安装与维护

1、根据过滤器的使用范围合理地使用。

2、安装前应将管道内的焊渣、杂物清除干净,以免损坏过滤器。

3、安装时应按过滤器的箭头方向进行。

4、过滤器的运行及维护系统最初工作一段时间后(一般不超过一周),应进行清洗,

以清除系统初始运行时积聚在滤网上的杂质污物。在此后,须定期清洗。清洗次数依据工况条件而定。若过滤器不带排污丝堵,则清洗过滤器时要将滤网限位器以及滤网拆下。

警告:每次维护、清洗前,应将过滤器与带压系统隔离。清洗后,重新安装时要使用新的密封垫。

5、过滤器使用中,应定期检查是否工作正常,发现异常情况,应立即消除,以免

造成事故。

6、长期存放时,应置于通风干燥处,并定期检查和保养。

四、定货须知

为了保证提供的产品能满足贵公司(厂)的使用要求,请按以下要求提供必要的参数:

LY-150说明书(中)

LY-150说明书(中)

LY型压力滤油机

使用说明书

自贡真空过滤设备有限责任公司

一、用途

滤油机是专为电厂、电站、工矿企业的变电所(室)润滑油库、拖拉机站、石油、化工、冶金、国防工业等单位,用来过滤变压器油、透平油、航空液压油及其它液体油液中的水分和杂质。

因受齿轮结构的限制,对汽油、煤油等无润滑性的油类不适用。当油中水分过多时,应先将油加热,使水分蒸发一部分之后再过滤,如油太脏,需经预处理后过滤。

板框压力滤油机外形结构图

一、主要规格与技术参数

二、主要组成部分的结构特征

滤油机是由过滤床、油泵和粗滤器等部分组成的可移动装置。

过滤床是一种连续操作的,在压力作用下向侧面过滤的过滤器,它由成套的顺序排列的板框和滤板以及包括有手动螺旋旋紧装置、压紧板等机构所组成。滤板和滤框的侧面有“耳子”支撑于机架的托板上,滤板和滤框间衬有作为过滤介质的滤纸(或滤布)借压紧装置的压力,将滤板和滤框压紧在固定的止推板和可移动的压紧板之间,从而形成了一个单独的过滤室,被压紧在滤板和滤框起过滤作用。在滤板和滤框相应位置设有两个通液孔,当压紧后构成为两条完整的通道,耳子呈三角形的一边导入脏油,经过滤室过滤后,从另一相应通道(耳子呈扇形的一边)引出干净的油。

过滤时脏油经输入通道分配到各滤框内,通过滤纸将杂质过滤泄于滤板上,而汇集于输出通道内,排出机外。而赃物留在滤纸表面上,脏油中的少量水分被滤纸中的毛细管吸收,当滤纸表面的滤渣逐渐增厚及滤纸中水分含量增多,过滤阻力增大,当增大到一定程度(一般为0.2-0.35MPa)应停止过滤,更换滤纸后。继续使用。

滤油机操作指导书

滤油机操作指导书

滤油机操作规程

一、 目的

使员工能够正确的使用滤油机,避免出现安全事故,并达到滤油,

加油,吸油的目的。

二、 范围

公司生产涉及到的46#液压油的过滤,加油,吸油。

三、 滤油机图示说明

3.1滤油机上每个罐体都有功能名称。

3.2管路上有标识液体流通方向。

四、 操作规程

4.1滤油机开始使用前基本操作方法

4.1.1检查滤油机外观各个部位是否有异常。

4.1.2查看吸油油管和排油油管是否连接可靠,油管是否破损。

4.2滤油机针对(回收桶内)回收油的循环过滤操作方法

4.2.1把吸油管的一端插如到回收桶的底面,再把出油管的一端插入到回收桶的顶面。

4.2.2检查吸油管阀门是否打开,出油管阀门是否打开(非常重要),警示:出油管阀门如没有打开会出现系统内压力升高,油泵、真空泵停

止运行的现象出现。如下图所示,

4.2.3检查下图两个阀门的开关状态,确保没有同时打开、同时关闭。警示:如同时打开,会有很少一部分的液压油经过超滤器。如同时关闭,会出现系统内压力升高,油泵异常停止运行的现象出现。

4.2.3检查完阀门的状态后,把电柜的门打开,把图示的电源开关全部打开。

4.2.5

按下油泵启动按钮,检查油泵转动方向是否与标识方向一致。确认无误后,按下油泵停止按钮。

警示:重新接的总电源线,这项必须进行检测。

4.2.6启动真空泵按钮吸油,吸油过程时刻检查真空分离器视油口是否

有油喷射。

4.2.7待真空分离器视油口有油喷射时,打开加热开关,把《测量与设定转换开关》拨到设定位置,检查加热温控器设定温度是否在40~70度范围内,根据油量的污染程度旋转调整旋钮,调整温度,污染越大,温度越高;调整完毕后,把《测量与设定转换开关》拨到测量位置。

滤油机使用说明范文

滤油机使用说明范文

滤油机使用说明范文

滤油机是一种机械设备,用于将润滑油中的杂质和污染物过滤出来,

保持润滑油的清洁度和性能。使用滤油机能够延长机器设备的使用寿命,

提高工作效率,降低维修成本。以下是滤油机的使用说明:

1.检查滤油机

2.安装滤油机

将滤油机放置在平稳的地面上,并确保周围通风良好。连接油液的进

出口管道,并确保密封良好,避免漏油和漏气的情况出现。

3.准备滤油机

打开滤油机的控制面板,检查各项指示灯的状态。确认电源是否正常,开关是否处于关闭状态。根据工作需要,选择合适的滤芯和滤材,安装到

滤油机的滤芯插座中。

4.操作滤油机

(1)打开进油阀门,确认进入滤油机的油液流动正常,没有阻塞或

者倒流的情况。

(2)打开电源开关,滤油机开始工作。

(3)根据需要,可以调节滤油机的工作时间和过滤速度。可以参考

设备的操作手册进行操作。

(4)观察滤油机的运行状态和滤油效果,确保滤油过程稳定,并不

断监测滤油机的压力和温度。如有异常情况,应及时调整或停止工作。

(5)滤油机工作结束后,关闭滤油机的电源开关和进油阀门。

5.保养滤油机

(1)定期清洁滤油机的滤芯和滤材。根据使用频率和工作环境的不同,可以选择自洁式滤芯或定期更换滤芯的方法。

(2)定期检查滤油机的各个部件,包括电气设备、连接管道和密封

件等。如有损坏或者松动的情况,应及时修复或更换。

(3)定期更换滤芯和滤材。根据滤油机的使用频率和滤油效果,制

定定期更换滤芯和滤材的计划。

6.注意事项

(1)在操作滤油机时,请将电源开关置于关闭位置,以免发生意外。

(2)使用滤油机时,请穿戴好相应的个人防护用品,如防护眼镜、

JLLY型板框式加压滤油机

JLLY型板框式加压滤油机

JLLY型板框式加压滤油机

使

扬州金力电气有限公司

地址:江苏扬州宝应县柳堡工业区41号

电话:0514—

传真:0514—

网址:

本产品执行标准:

JB/T5153.1-91 板框式加压滤油机形式与基本参数

JB/T5153.2-91 板框式加压滤油机技术条件

目录

一、用途 (2)

二、主要结构形式 (2)

三、外形结构图与工作原理图 (2)

四、技术规格 (3)

五、调整及试车 (4)

六、操作规程 (4)

七、机器的维护与保养 (5)

八、使用限制 (5)

九、简易故障的排除方法 (5)

十、易损件一览表 (5)

十一、易损件图 (6)

十二、随机附件 (6)

一、用途

此滤油机专供电厂、变电所(站)、供电所、油库(包括工厂油库)及有关工厂企业对变压器油、电容器油、及各种绝缘油等油液进行过滤,去除其杂质和少量水份,提高油液的耐压性能。对于粘度较高的油液,可以采用加温降低其粘度后进行过滤,亦有良好的净化作用,是理想的节油回收设备。

二、主要结构形式

本机是由齿轮泵1、滤清器4、安全阀5、回油阀3、放液水嘴7、滤床8(包括压力表、滤板、滤框、滤纸、油盘)、前支架12、后支架9、底盘11、拉杆13、联轴器10及电动机安装在底盘之上滤床之下,滤清器安装在齿轮泵的前侧,在滤清器上装有回油阀,并用聚氯乙烯管与油盘连接,滤床安装于齿轮泵与前后支架上边,其中滤板、滤框(见表1)顺序交替地组成各个独立的过滤室,滤纸夹在滤板与滤框之间。进、出油口胶管连接在进、出管接头15、6上,被滤油液从滤清器进油孔处吸入,通过滤清器去除较大杂质后,再进入齿轮泵。由于电动机通过联轴器带动齿轮泵旋转,使齿轮对油液产生挤压作用,因而使滤油液流进滤床,渗透出滤油纸将油中杂质滤净。由于滤油纸的毛细管作用,可以吸收油中残留水份。然后将滤油液从油管排出。安全阀的作用是控制管道系统的压力,当油压超过规定值时,安全阀就立即启动,使滤油液在泵中自行循环,油压不再上升,以确保设备安全运转。回油阀借助齿轮泵进油口的真空作用,将油盘内的油吸入滤清器。放液水嘴供取油样进行耐压及其它理化性能试验。由于本机采用底盘滚轮14结构,可以通过人力拉动拉杆进行移动。

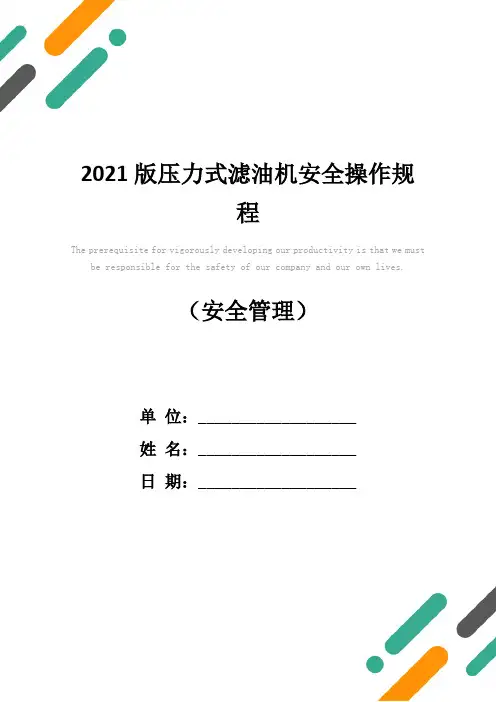

压力式滤油机安全操作规程
