01光电缆技术规格书讲解

南京至高淳城际轨道南京南站

至禄口机场段工程

通信系统总承包项目

光电缆技术规格书

文件编号：NJDT6-TX-007-SJLL-02-10

中国电子科技集团公司第五十四、十四研究所联合体

2013年1月

目录

1概述 (3)

2光缆技术规格书 (3)

2.1 GYTZA53光缆 (3)

2.1.1 截面示意图 (3)

2.1.2 产品说明 (4)

2.1.3 特点 (4)

2.1.4 性能指标 (4)

2.1.5 光纤色谱和束管色谱 (5)

2.1.6 光缆具体结构参数 (5)

2.1.7 光缆机械性能 (5)

2.1.8 光缆标识 (5)

2.1.9 光纤具体参数 (5)

3电缆技术规格书 (7)

3.1 DWZR-HYAT53电缆 (7)

3.1.1 技术说明书 (7)

3.1.2 产品彩色样本 (10)

3.1.3 各项技术指标描述 (10)

1概述

本章节主要介绍专用通信使用的光缆、电缆等产品性能指标，这些产品包括各站点之间的传输干线光纤、直放站远端机与近端机连接光纤、区间主干电缆、各站点机房之间及机房内电缆等。

2光缆技术规格书

2.1GYTZA53光缆

2.1.1截面示意图

2.1.2产品说明

GYTZA53型光缆是金属加强构件、松套层绞填充式、铝-聚乙烯粘结护套纵包皱纹钢带铠装、阻燃聚乙烯粘接护套通信用室外光缆。

●金属加强件材料为磷化钢丝，其杨氏模量≥200GPa

●缆芯由松套管SZ绞在中心加强件上，缆芯空隙连续填充阻水性化合物，保证其阻水效果。

●铝带采用轧纹纵包的形式，其标称厚度为0.2mm，涂覆层厚度为0.05mm。

●内护套材料采用MDPE材料，其标称厚度为1.0mm，最小厚度为0.9mm。

●钢带采用轧纹纵包的形式，其标称厚度为0.15mm，涂覆层厚度为0.05mm。

●内护套和外护套之间的空隙连续填充阻水性缆膏，保证其阻水效果。

●外护套采用阻燃聚乙烯护套料，其标称厚度为2.0mm，最小厚度为1.8mm。

2.1.3特点

●全截面阻水结构，确保良好的阻水防潮性能

●松套管内填充特种油膏，对光纤进行关键性保护

●磷化钢丝中心加强构件模量高、耐腐蚀

●纵包双面覆膜皱纹铝带，有效起到防水作用

●纵包双面覆膜皱纹钢带铠装，有效提高光缆抗侧压能力

●阻燃聚乙烯护套使得光缆具有良好的阻燃性能和抗紫外线性能

●产品使用寿命30年以上

2.1.4性能指标

●应用范围：适用于长途通信和局间通信

● 敷设方式：直埋、管道 ● 工作温度： -40 ～+ 70℃ ● 弯曲半径：静态12.5倍缆径 ● 动态25倍缆径

2.1.5 光纤色谱和束管色谱

2.1.6 光缆具体结构参数

2.1.7 光缆机械性能

2.1.8 光缆标识

HEADWAY GYTZA53-××B1 YD/T 901-2009 ××××M 2012

2.1.9 光纤具体参数

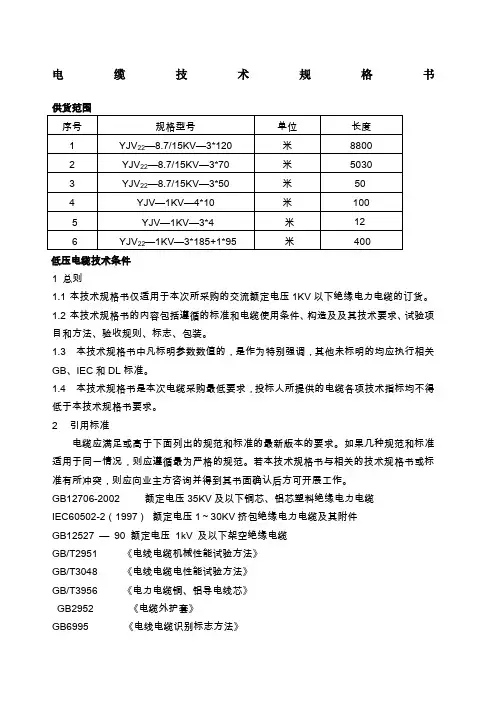

3电缆技术规格书3.1DWZR-HYAT53电缆3.1.1技术说明书

3.1.2产品彩色样本

3.1.3各项技术指标描述

环境温湿度指标：

相对湿度：≤85%（＋30℃时），工作温度：－15℃～＋60℃

南京至高淳城际轨道南京南站至禄口机场段工程通信系统总承包项目专用通信第三次设计联络主要设备使用寿命：25年以上。

DWZR-HYAT53设备尺寸、重量

中国电子科技集团公司第五十四、十四研究所联合体第11 页共11 页
