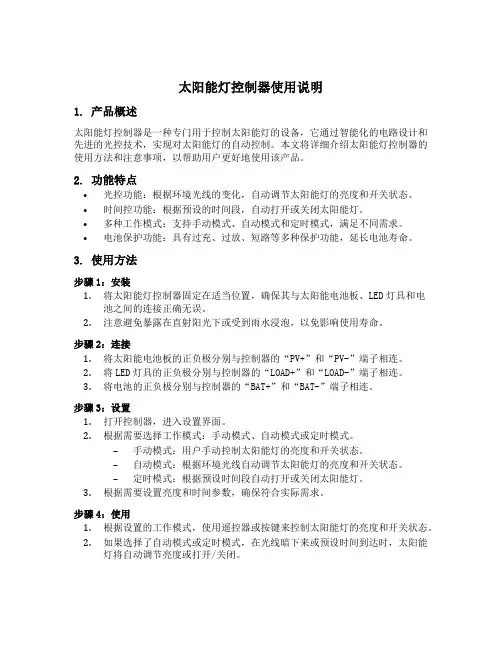

太阳能灯控制器使用说明

太阳能灯控制器使用说明

太阳能灯控制器使用说明1. 产品概述太阳能灯控制器是一种专门用于控制太阳能灯的设备,它通过智能化的电路设计和先进的光控技术,实现对太阳能灯的自动控制。

本文将详细介绍太阳能灯控制器的使用方法和注意事项,以帮助用户更好地使用该产品。

2. 功能特点•光控功能:根据环境光线的变化,自动调节太阳能灯的亮度和开关状态。

•时间控功能:根据预设的时间段,自动打开或关闭太阳能灯。

•多种工作模式:支持手动模式、自动模式和定时模式,满足不同需求。

•电池保护功能:具有过充、过放、短路等多种保护功能,延长电池寿命。

3. 使用方法步骤1:安装1.将太阳能灯控制器固定在适当位置,确保其与太阳能电池板、LED灯具和电池之间的连接正确无误。

2.注意避免暴露在直射阳光下或受到雨水浸泡,以免影响使用寿命。

步骤2:连接1.将太阳能电池板的正负极分别与控制器的“PV+”和“PV-”端子相连。

2.将LED灯具的正负极分别与控制器的“LOAD+”和“LOAD-”端子相连。

3.将电池的正负极分别与控制器的“BAT+”和“BAT-”端子相连。

步骤3:设置1.打开控制器,进入设置界面。

2.根据需要选择工作模式:手动模式、自动模式或定时模式。

–手动模式:用户手动控制太阳能灯的亮度和开关状态。

–自动模式:根据环境光线自动调节太阳能灯的亮度和开关状态。

–定时模式:根据预设时间段自动打开或关闭太阳能灯。

3.根据需要设置亮度和时间参数,确保符合实际需求。

步骤4:使用1.根据设置的工作模式,使用遥控器或按键来控制太阳能灯的亮度和开关状态。

2.如果选择了自动模式或定时模式,在光线暗下来或预设时间到达时,太阳能灯将自动调节亮度或打开/关闭。

4. 注意事项•在安装和连接过程中,请务必断开电源,以免电击或设备损坏。

•太阳能灯控制器应安装在通风良好、避免阳光直射和雨水浸泡的地方。

•请勿将控制器与高压设备或大电流负载直接连接,以免损坏控制器。

•定期检查电池的电量,并根据需要进行充电或更换。

太阳能路灯控制器功能说明书

太阳能路灯控制器功能说明书

太阳能太阳能路灯控制器功能说明书路灯控制器功能说明书一,概述太阳能路灯控制器适用于太阳能控制供电系统,尤其适用于独立太阳能路灯系统.控制器能够把太阳能最大限度的提取并存储.包含以下控制功能 :特点如下:1. 提供太阳能输入最大功率跟踪通道 (独立控制)。

. 1路2. 提供光控输出通道 (分时复用端口)。

1路3. 提供时控输出通道 (分时复用端口)。

1路4. 太阳能输入通道反接,反充保护。

5. 输出通道限流,短路保护(包含光控输出,时控输出)。

6. 电池输入反接保护(持续反接不损坏)。

7. 支持24V ,12V 太阳能输入路灯系统,内部自动识别,自动控制。

二,输入输出输入输出接口接口[24V+ 24V-]--------- 电池输入端;电池电压等级:当使用12V 等级太阳能板电池,此端接12V 电池;当使用24V 等级太阳能板电池,此端接12V 电池;[SAR+ SAR-]---------太阳能电压输入端; 输入电压<50V ,输入电流分别对应10A额定输入;20A 额定输入;30A 额定输入。

[OUT- OUT+]---------光控时控复用输出端,输出电流限定为:10A 系统: 连续输出电流10A , 峰值限流到45A 20A 系统: 连续输出电流20A , 峰值限流到60A 30A 系统: 连续输出电流30A , 峰值限流到70ASTATUS ---------状态灯:黄灯灭--------电池电压正常黄灯亮--------电池电压过压黄灯闪亮--------电池电压欠压OUT --------------输出指示灯红灯亮--------光控或时控输出端有输出红灯灭--------输出端关闭ENERGY---------太阳能输入充电指示绿灯闪亮---正在对电池充电绿灯---------电池不充电TIME--------------时控输出定时调整端子有4个拨码开关端子,从左到右对应时间为 8小时,4小时,2小时,1小时; 若多组同时拨到ON 状态,得到的时间是他们对应时间的相加.所以最长定时为15小时,最短1小时注意 :当此拨码开关全OFF 时,表示进入表示进入初始初始初始输出时间输出时间输出时间调试模式调试模式,配合2个指示灯状态来校准状态来校准初始输出初始输出初始输出时间。

太阳能路灯控制器的操作方法

太阳能路灯控制器的操作方法

太阳能路灯控制器的操作方法一、系统安装和连接1.在安装太阳能路灯控制器之前,需要确保控制器与路灯灯杆之间有足够的连接线。

2.将控制器安装在路灯灯杆上,并使用螺丝固定好。

3.将太阳能电池板与控制器连接,可以通过插座或者接线端子来实现。

4.将路灯灯具与控制器连接,一般通过接线端子或者插头来实现。

5.检查所有的连接是否牢固,确保没有松动或短路的现象。

二、控制器参数设置1.打开控制器上的开关,接通电源。

2.通过控制器上的按钮或旋钮,进入参数设置界面。

3.根据需要进行相关参数的设置,包括亮度阈值、灯光工作模式、时间设置等。

a.亮度阈值设置:控制器可以根据环境亮度自动控制路灯的开关,可以设置一个亮度阈值,在亮度低于该阈值时路灯自动开启,亮度高于该阈值时路灯自动关闭。

b.灯光工作模式设置:可以设置路灯的工作模式,如常亮、半亮、动态闪烁等。

c.时间设置:可以设置路灯的工作时间,包括开启和关闭的具体时间。

三、手动控制1.在一些特定情况下,需要手动控制路灯的开关,可以通过控制器实现。

2.按下控制器上的手动控制按钮,进入手动控制模式。

3.根据控制器上的指示灯或显示屏上的提示,进行对应操作,例如,按下一个按钮可以手动开启路灯,再次按下可以手动关闭路灯。

四、故障排除1.如果发现路灯无法正常开启或关闭,首先检查太阳能电池板的连接是否正常,确保太阳能电池板能够正常充电。

2.检查路灯灯具的连接,确保灯具与控制器之间的连接良好。

3.如果以上两个方面都正常,可以检查控制器上的电源供应情况,确保电源正常。

4.如果以上步骤都没有解决问题,可以尝试重启控制器,即关掉电源,再重新接通电源。

总结:。

hh一ra10sl太阳能路灯控制器说明书

hh一ra10sl太阳能路灯控制器说明书

hh一ra10sl太阳能路灯控制器说明书摘要:1.产品简介2.产品功能3.安装与使用4.注意事项5.技术参数6.售后服务正文:一、产品简介hh 一ra10sl 太阳能路灯控制器是一款专为太阳能路灯设计的智能控制器,通过先进的技术,实现对太阳能路灯的智能化控制。

该控制器具有防水、防尘、耐高温等特性,适用于各种恶劣环境。

二、产品功能1.智能控制:根据环境光线和时间,自动开启和关闭太阳能路灯,实现无人值守的全天候运行。

2.节能环保:采用高效率的太阳能发电技术,充分利用太阳能资源,降低能耗,减少碳排放。

3.故障保护:当系统出现故障时,控制器将自动断开电源,避免设备因故障运行造成的损失。

4.远程监控:可通过手机APP 或电脑端实时查看太阳能路灯的运行状态,实现远程监控与管理。

三、安装与使用1.安装位置:应选择光照充足、通风良好的地方,避免安装在潮湿、高温、易受腐蚀的环境中。

2.连接线路:将太阳能电池板、蓄电池、LED 路灯等设备与控制器正确连接,注意正负极不要接反。

3.参数设置:通过手机APP 或电脑端设置控制器的工作模式、时间等参数。

四、注意事项1.安装前,请仔细阅读产品说明书,确保正确安装和使用。

2.不要在雨天或潮湿环境中操作控制器,以免损坏设备。

3.控制器非专业人员不得拆卸,以免造成设备损坏。

五、技术参数1.输入电压:DC12V2.输出电流:10A3.工作温度:-20℃~+60℃4.储存温度:-30℃~+70℃5.湿度:5%~95%RH六、售后服务本公司对产品提供一年内免费保修服务,如有任何问题,请随时联系我们。

YGSC型太阳能路灯智能控制器说明书

YGSC型太阳能路灯智能控制器说明书

YGSC型太阳能路灯智能控制器使用说明书■系统说明:本控制器专为太阳能直流路灯系统设计,采用单片机控制单元和串联式PWM充电主电路,实现了智能控制。

采用双键式轻触开关,完成所有操作及设置。

具有短路、过载、防反接、过充、过放、自动关断与自动恢复等保护功能,具有工作模式指示、充电指示、负载指示、欠压指示、蓄电池电量指示及各种故障指示。

本控制器通过电脑芯片对太阳能板的充电电压、充电电流、蓄电池的端电压、放电电流、环境温度等涉及充放电控制的参数进行采样,实现了符合蓄电池特性的带温度补偿的充放电控制,采用高效PWM 蓄电池的充电模式,保证蓄电池和光源(负载)工作在最佳的状态,大大延长蓄电池和光源(负载)的使用寿命,提高了太阳能对蓄电池的充电效率以及光源电路的工作效率;具有多种工作模式、输出模式选择,可满足用户各种需要。

■主要特点:1、根据蓄电池放电率特性曲线修正放电终了电压(欠压保护电压值);2、具有过充、过放、过载、防反接等保护功能;3、采用了串联式PWM充电主电路,其电压损失是使用二极管充电回路的1/4,大大减少了场效应管的发热量;采用自适应式直充(限流限压)、均充(恒压减流)、浮充(涓流)三阶段充电法对蓄电池进行充电,延长了蓄电池的使用寿命;同时具有高精度温度补偿;4、使用八个LED发光管指示当前控制器的工作状态和蓄电池电量,让用户更清楚地了解使用状况;5、所有电子器件全部采用工业级芯片(仅对带I工业级控制器),可适用于寒冷、高温、潮湿环境。

使用了单片机+晶振定时控制,定时控制精确可达+1秒/24小时。

6、利用了E2ROM存储器记录各工作控制点和各参数设置值,消除了机械电位器带来的可靠性低等问题;7、设置时用LED显示参数以及参数值,配合双键操作即可完成所有设置,使用极其方便直观。

8、具有双路负载输出,并且每一路均可进行光控+延时的设置,每一路的延时时间均可修改。

9、对于天黑及天亮的判断方法是:当光线暗到5LUX以下并且保持5秒以上,即判断为天黑,当光线亮到7LUX以上并且保持5秒以上,即判断为天亮。

PJRC-I 型太阳能路灯控制器 说明书

PJRC-I 型太阳能路灯控制器 说明书

■查询和设置1、查询:按一下控制器上的RESET键,观察LOAD指示灯:该灯快闪2秒代表光控,慢闪每闪一下代表0.5小时,最多闪20下,代表10小时;2、设置:本控制器出厂时的默认值是光控,没有设置时控。

按下控制器的RESET键不放,观察LOAD指示灯,2秒后开始闪烁,每闪一下代表0.5小时,即设定路灯亮0.5小时,到所需时间后松开按键即可。

闪动20次后进行快闪,代表光控。

当把控制器和太阳能板、蓄电池接通后方可设置时控时间,方法是按住RESET键不松手,观察LOAD 指示灯闪动次数,如灯闪动6下,这时松手说明现在在的设置时间为3小时;当灯闪动20下,这时松手说明现在的设置时间为10个小时。

如何把控制器的光控+时控制改为光控:把控制器和太阳能板、蓄电池的连线断开,几秒钟就行,这时控制器的设置就成为默认值,也就是自动变为光控了。

■定时模式光控+时控:天黑亮灯,定时0.5小时至10小时■技术参数表型号 PJRC30I PJRC40I PJRC50I PJRC60I系统电压 12/24V/48V最大充电电流 30A 40A 50A 60A最大放电电流 30A 40A 50A 60A停充电压(HVD) 17V/27.4V/54.8V过放保护值(LVD) 10V~11V/21V~22V/42V~43V最大线径规格1M内充电回路压降<300mV最大线径规格1M内放电回路压降<50mV光控 光控开+光控关光控+时控 光控开+时控关+时控开+光控关静态电流 24mA工作环境温度 -25℃-55℃■故障处理1、现象:绿灯熄,蓄电池电量指示灯为红色。

原因:蓄电池电压不足解决方法:A切断电源,按Reset键让控制器恢复工作,给蓄电池充上电后,再接上负载。

B蓄电池充电有问题,则应增加太阳能板的功率或更换蓄电池。

2、现象:蓄电池电量指示灯(橙色)及负载指示灯(绿色)正常,负载不能工作。

原因:因为负载超载或短路,造成控制器内保险断开。

太阳能路灯控制器设置方法

太阳能路灯控制器设置方法
+时控 (1 ~ 4·):启动过程与纯光控相同,当负载工作到设定时间就自动关闭,设置时间1 ~ 14小时。
(5·):该模式下用户可以通过按键控制负载的打开与关闭,而不管是否在白天或是晚上。此模式用于一些特殊负载的场合或
(6·):用于系统调试时使用,有光信号时即关闭负载,无光信号开通负载,方便安装调试时检查系统安装的正确性。
7·):上电负载一直保持输出状态,此模上数码管开始闪烁,系统进入调节模式,松开按键,每按一次按键,数码管数字会换一个数字,直到数码管显示的
3s以上即完成设置。(附件是调制时间表)
(0 ):当没有阳光时,光强降至启动点,控制器延时10分钟确认启动信号后,根据设置参数开通负载,负载开始工作;当有
10分钟确认关闭信号后关闭输出,负载停止工作。

太阳能路灯控制器设置方法

太阳能路灯控制器设置方法

太阳能路灯控制器设置方法一、硬件设置1.安装太阳能电池板:选择一个无遮挡阳光的位置,以确保太阳能电池板可以充分获取阳光。

将太阳能电池板固定在合适的位置上,并确保太阳能电池板与控制器的电池接口正确连接。

2.安装LED灯:选择一个需要照明的区域,将LED灯固定在合适的位置上,并确保LED灯与控制器的LED灯接口正确连接。

3.连接电池:将电池正确地连接到太阳能控制器的电池接口上。

确保正极和负极的接线正确,以免引起电流短路。

4.连接传感器:如果太阳能控制器有附带光敏感应器,需要将光敏传感器与控制器的传感器接口正确连接。

光敏传感器通常贴在需要照明的位置,以便根据环境光线的变化控制LED灯的开启和关闭。

5.连接其他设备:根据需要,将其他设备如照明感应器、遥控器等与控制器的相应接口正确连接。

二、软件设置1.控制器开机:连接好硬件后,将太阳能路灯控制器的电源接通,控制器将开机。

2.时间校准:根据所在地的经纬度设置正确的时间,以便控制器能够根据日出和日落时间来调整LED灯的亮度和开启时间。

3.亮度设置:根据需要,设置LED灯的亮度水平。

有些控制器支持根据时间段设置不同亮度,可以根据需要进行设置。

4.模式设置:太阳能控制器通常有手动模式和自动模式两种。

手动模式下,LED灯的开启和关闭需要手动调整。

自动模式下,控制器会根据环境光线的变化来自动调整LED灯的开启和关闭。

根据需要选择合适的模式。

5.节能设置:有些太阳能控制器支持节能设置,可以根据需要在控制器中设置相应的节能参数。

节能设置包括调整亮度水平、时间段等,以实现最佳的节能效果。

6.其他设置:根据控制器的具体功能,还可以对各种其他设置进行调整,如超时设置、灵敏度设置等。

总结:太阳能路灯控制器的设置方法涉及硬件设置和软件设置两个方面。

首先,需要正确安装太阳能电池板、LED灯等硬件设备,并确保各部分之间的连接正确。

然后,在软件设置方面,需要进行时间校准、亮度设置、模式设置、节能设置等。

太阳能路灯说明书完整版

太阳能路灯说明书完整版

太阳能路灯说明书完整版本说明书介绍了TYN-012型号的太阳能路灯。

该路灯采用太阳能作为能源,具有环保、节能、安全等优点,适用于各种路灯场景。

工作原理太阳能路灯通过太阳能板将太阳能转化为电能,再通过控制器将电能储存到蓄电池中,最后通过LED灯实现照明。

在白天,太阳能板会自动充电,晚上路灯会自动亮起,早晨则会自动关闭。

产品质保本产品提供一年的质保服务,质保期内如有质量问题,本公司将负责免费修理或更换。

免责条款本公司不对因不当使用或安装本产品所造成的人身伤害、财产损失等任何直接或间接损失负责。

产品构造主要部件本产品主要由太阳能板、控制器、蓄电池和LED灯组成。

其中太阳能板负责将太阳能转化为电能,控制器负责控制电能的储存和释放,蓄电池负责储存电能,LED灯负责照明。

产品清单本产品包括太阳能路灯主体、太阳能板、控制器、蓄电池、LED灯、吊装工具等配件。

储存及工作环境主要部件简介太阳能板:采用单晶硅或多晶硅材料,具有高效转化太阳能的能力。

控制器:采用智能控制芯片,能够自动控制电能储存和释放。

蓄电池:采用铅酸蓄电池,具有高容量、长寿命的特点。

LED灯:采用高亮度LED灯珠,具有高效节能、寿命长等优点。

安装说明安装前须知事项在安装前,应仔细阅读本说明书,了解产品的构造和工作原理,确保安装过程中的安全性和正确性。

安装前准备在安装前,应根据实际情况选择合适的安装位置,并确保太阳能板能够充分接收阳光。

同时,还需要准备好相应的安装工具和材料。

安装操作流程安装太阳能板、LED灯、控制器和蓄电池,按照说明书中的安装顺序进行操作。

安装注意在安装过程中,应注意安全,确保各部件的连接牢固可靠。

同时,还应注意防水和防雷等问题。

故障处理如遇到故障,应及时检查各部件的连接情况,排除故障原因。

如无法解决,可联系本公司的售后服务部门进行处理。

The 24V 120W LED street light comes with a length of 1 meter and includes the following components: 1 support frame。

(太阳能充电路灯控制器说明书)CMLNL

(太阳能充电路灯控制器说明书)CMLNL

丝,以提供短路保护。保险丝必须能承受控制器的额定电流:
CML05,08:20A,CML10,15:30A,CML20:40A
3 按照正确的极性,将太阳能电池板与控制器连接在一起。为
避免故障,请先把电线接在控制器上,然后是太阳能电池
板。推荐线径:
CML05:最小 2.5 平方毫米
CML08:最小 4 平方毫米
一个按照 DIN 标准设计的导轨安装板,作为配件可选。此安装板用于将控制器安装 在标准的 35 毫米间距的导轨上。请使用两个紧固螺丝将控制器固定在轨道安装板 上。
2
按照正确的极性,将蓄电池与控制器连接在一起。为避免故
障,请先把电线接在控制器上,然后是蓄电池。
注意:推荐的控制器与蓄电池之间的距离为 30 厘米与 100 厘
注释:请按照下面描述的步骤,连接控制器,避免错误的安装。
控制器的启动 自我测试 如果控制器一旦通电(能量可能来自蓄电池或太阳能电池板),自动测试程序马上启 动。然后,控制器显示进入正常运行状态。
系统电压 控制器自动识别 12V 或 24V 系统电压。 在启动时电压超过 20V,控制器识别为 24V 系统。 如果在启动时,蓄电池电压不在正常的工作范围(大约 12 到 15.5V,或者大约 24 到 31V),显示器将显示错误状态,请参考故障描述查明原因。
米之间。如果极性接反,会引起持续的警报声。推荐线径:
CML05:最小 2.5 平方毫米
CML08:最小 4 平方毫米
CML10:最小 6 平方毫米
CML15,CML20:最小 10 平方毫米
警告:如果蓄电池的极性接反,负载输出端的极性也同时反转。不要在这种情况下,
接通负载。
注释:请注意您的蓄电池供应商的推荐。我们强烈建议在蓄电池的接线端接一个保险

分享太阳能路灯控制器说明书

分享太阳能路灯控制器说明书

太阳能路灯控制器说明书整理表姓名:职业工种:申请级别:受理机构:填报日期:A4打印/ 修订/ 内容可编辑ZX 3000 太阳能控制器1.用户手册目录1.特色2.自动操控描述3.操控指引1.综合描述2.启动3.记忆4.控制器功能5.附加的设置/ 资料6.双列式开关(dip switch)的设置7.故障诊断8.安装1.电源部分组件2.控制面板3.探头和连线4.新型的控制器9.保修10.Waterco 联系信息Zane ZX3000是ZX2000的更新产品,它加入了很多新的特色,以增强我们独特的Zane 太阳能系统的功能。

它可以安装在方便的地方,只需要用手指按揿控制面板上的按钮,就可以实现全自动控制加热和冷却的运行。

电源部分组件安装在靠近水泵和过滤器的地方。

1.特色1.过滤器和太阳能综合控制系统2.太阳能自动启动过滤器运行(SOF)3.安全,低电压的控制面板与高电压的电源部分组件分离4.独家的Zane产品5.可以选择工作程序6.太阳能水泵保护功能7.可以同时使用定时器操控过滤器的运行8.控制面板使用微电子技术操控9.数字式温度显示10.温度探头11.rotoflow12.使用24V电源的内置式燃气控制链接电路,用于联接燃气式加热器或热泵式加热器13.长寿的后备电池,保证断电时预设的时间和控制程序不会改变14.显示器显示系统的状况,工作情况和故障信号15.改良的按键使操控更容易16.自动操控描述通过联接到控制器的电源部分组件,过滤器水泵可以在下列两种情况下自动启动:1.通过定时器控制,在设定的时间段运行;或者2.太阳能控制优先,定时器不工作(仅适用于SOF 程序)。

太阳能水泵由水流(水流控制阀)和太阳能控制。

该控制器分别使用两个温度探头量度泳池水温和屋顶温度。

两个探头感应的温度差决定了什么时候电源通到电源部分组件的电源插头上。

具体如下:1.如果屋顶温度比泳池水温高于5 0 C,且水温比预设温度低,太阳能系统就会自动运行对泳池加热。

太阳能路灯控制器使用说明书

太阳能路灯控制器使用说明书

太阳能路灯控制器使用说明书太阳能路灯控制器使用说明书1:产品简介1.1 产品概述太阳能路灯控制器是一种专为太阳能路灯设计的控制装置,具备光控和时间控制功能,能够智能控制路灯的亮灭。

本产品采用优质材料和高效能电路设计,具有高性能和高可靠性。

1.2 产品特点1)支持太阳能发电和蓄电池供电;2)具备光控功能,可根据环境光照自动调节亮度;3)具备时间控制功能,可根据设定的时间段自动开关路灯;4)具备过载保护和短路保护功能,保证产品安全可靠;5)操作简单,设置灵活,使用方便。

2:产品安装2.1 确定安装位置需选择适合的位置安装太阳能路灯控制器,避免阳光直射或被建筑物遮挡,同时应保证有足够的空间容纳控制器。

2.2 安装固定支架选择合适的支架和螺丝固定太阳能路灯控制器,并确保其稳固。

2.3 连接太阳能电池板和蓄电池使用连接线将太阳能电池板和蓄电池连接到控制器的对应接口上,确保连接牢固可靠。

2.4 完成电源接线将控制器的电源线连接至电源供应,并确保电线接线牢固,电源电压稳定。

3:产品使用3.1 开机与关机将电源接通,控制器将自动启动,并显示启动状态。

关闭电源时,控制器将自动关闭。

3.2 光控功能设置在控制器设置菜单中,可设置光控功能,根据环境光照的变化自动调节路灯亮度。

根据实际需求进行灵活设置。

3.3 时间控制功能设置在控制器设置菜单中,可设置时间控制功能,根据设定的时间段自动开启或关闭路灯。

根据实际需求进行灵活设置。

3.4 故障检测与维修若发现路灯控制器有异常或无法正常工作,应先检查电源是否连接正常,电池是否正常充电等。

如问题无法解决,请联系售后服务。

4:附件本文档附带以下附件:1)太阳能路灯控制器安装图纸2)太阳能路灯控制器使用常见问题解答5:法律名词及注释- 光控:光敏电阻控制,根据光照强度控制灯光亮度。

- 时间控制:根据事先设定的时间段自动控制灯光开关。

- 过载保护:过载保护功能指在电路超负荷工作时,自动切断电源以保护设备。

太阳能控制器操作手册说明书

太阳能控制器操作手册说明书

太阳能控制器操作手册SOLAR CONTROLLER产品电压:12V/24V 或 48V安时:20A30A40A50A60A亲爱的用户:感谢你选择我们的产品,在你使用本产品之前请详细阅1、主要功能特征如下所示:1)系统电压 12V/24V 自动识别或者48V2)人性化液晶显示屏和双键操作人机界面3)完全使用技术数据设置和修改4)高效智能PWM三级充电5)可以选择加载控制模板,在晚上可以对路灯进行时间上的设定6)可靠地保护:过压,短路,超载,过充,过放保护功能7)精确的温度补偿,正确地充电和放电电压自动延长电池的使用用寿命。

8)输入终端的正极和负极端反向连接保护。

2、安全使用建议1)控制器会检测环境的温度来适应充电电压,所以控制器应该尽可能的靠近 电池。

(建议在30~100cm)2)18V太阳能板接12V蓄电池系统,36V太阳能板接24V蓄电池系统。

3)为了使终端牢固,尽可能使用绞体铜线。

松动的电源连接和/或腐蚀的电线 可能会导致电阻连接熔化电线绝缘,烧毁周围的材料甚至引起火灾。

4)控制器只适用于各种铅酸电池,请勿使用于其他电池(锂电池、镍氢电池)。

3、液晶显示器的特点LVR ABSORBLVDFLOAT P%V℃kWAh12365478920A/30A)10%V℃kWAh12345678940A/50A/60A)101)日间模式 2)晚间模式 3) 太阳能面板 4)电池5)电池电量显示 6)时间设置 7)负载 8)单位9)数码显示 10)设置参数项4、控制及连接安装说明1)控制器应该安装在通风良好的地方,避免阳光直射,高温,不应该安装在 水可以渗透到控制器的地方。

2)请选择正确的螺丝来安装控制器在墙上或其他平台,螺丝M4或M5,螺丝帽的 直径应该小于10mm。

3)请在墙与控制器之间保留足够的空间,用于冷却和顺利连接。

4)安装孔距离为20-30A(178*60mm)、40A(80*185mm)、50-60A(98*178mm),安装孔的直径为5mm。

太阳能路灯控制器说明书

太阳能路灯控制器说明书

苏威牌—太阳能照明 智能识别控制器 说明书智能单控SWDK1224型、智能双控SWSK1224型一、智能识别单控SWDK1224型、智能双控SWSK1224型控制器特点:1. 实现多功能、低消耗八位单片机智能控制,12V 、24V 智能自动识别。

单、双路多种输出控制选择。

2. 对太阳能电池板和蓄电池电压实行分段控制,提高太阳能电池的转换效率和蓄电池的使用寿命。

3. 在蓄电池达到状态后,采用脉冲充电方式充电,以提高太阳能的转换效率及保证蓄电池的充电效果,当蓄电池充满,停止充电,防止蓄电池过热加速老化。

4. 采用无触点开关技术。

分时段输出控制选择。

高精度温度补偿。

一键式操作完成所有设置二、技术参数(括号内为24V 蓄电池和光板技术参数):三、四.接线按照先接蓄电池、再接负载、最后接太阳能光电板的顺序把各部件接入控制器。

注意:接线时请一定按面板上所标极性及上述顺序,否则容易造成控制器损坏。

五.指示灯说明运行充电指示灯:当蓄电池接入后系统即开始工作,此时该指示灯闪亮,当系统处于充电状态时,该指示灯常亮。

过充过放指示灯:蓄电池过放时该指示灯闪亮,过充时则常亮。

负载输出指示灯:当负载有输出时,相应负载指示灯亮。

六.安全性及注意事项:太阳板空载时电压较高,最好不要同时触摸其“+”“-”极,以免触电!请不要在太阳电池的端子上接稳压电源或任何充电器,否则会损坏控制器!请不要将蓄电池错接在太阳电池端子上!七.故障及排除:1、本控制器出厂时经过严格检测,一般情况不会出现故障:若出现下列故障,可自行排除。

2、无输出:检查负载时候短路或超过最大电流。

3、不能充电:检查蓄电池及太阳电池板接线是否松动。

八.负载供电方式设定(工作模式设置表):开机运行后,数码LED 不显示。

需要修改工作模式时,可以通过操作按键。

长按按键超过5秒,数码LED 显示当前工作模式数值。

如需调整,在数码LED 显示时按调整按纽,每按一次按键,转换一个数字,直到LED 显示的数字对上用户从表中所选用的模式对应的数字,即停止按键,几秒后数码LED 不亮即完成设置。

太阳能灯控制器使用说明

太阳能灯控制器使用说明

太阳能灯控制器使用说明一、产品介绍太阳能灯控制器是一种使用太阳能电池板发电并储存能量的装置,用于控制太阳能灯的开关和亮度。

本产品采用先进的电子技术,具有节能、环保、易于安装和使用的特点,广泛应用于家庭、公共场所、道路和庭院等地方。

二、产品特点1.太阳能供电:该控制器通过太阳能电池板收集太阳能并转化为电能,实现灯具的自动供电,消除了对传统电网的依赖,减少能源消耗。

2.多种控制模式:太阳能灯控制器可以根据实际需要选择不同的控制模式,如手动开关、光控自动开关、时间控制开关等,满足用户各种使用需求。

3.智能亮度调节:该控制器可根据环境光照强度自动调节灯具亮度,节省能源并延长灯具寿命。

4.多重保护功能:产品具有过压保护、欠压保护、过载保护和短路保护等多重保护功能,确保使用安全可靠。

5.显示和监控功能:太阳能灯控制器配备LCD显示屏,可实时显示电池电量、充电状态和工作模式,帮助用户更好地掌握系统运行情况。

三、使用步骤1.安装太阳能电池板:将太阳能电池板安装在光照丰富的地方,确保能够充分吸收阳光并转化为电能。

2.连接灯具:将灯具与太阳能灯控制器的输出端连接,确保接线正确可靠。

3.连接电池:将电池的正负极分别与太阳能灯控制器的正负极相连,注意保持正确极性。

4.调整工作模式:根据需要选择相应的控制模式,在LCD显示屏上操作相关按键进行设置。

5.调试和测试:接通电源后,根据设置的控制模式进行实际测试,确认灯具可以正常开关和亮度调节。

6.监测和维护:定期检查电池电量和充电状态,确保太阳能灯控制器正常工作。

如果发现异常情况,及时进行维修或更换。

四、常见问题解答1.为什么灯具不能正常工作?–检查电池是否充满电,如果电池电量低于正常值,需要进行充电;–检查电池和控制器之间的连接是否稳固,如果松动请重新插拔;–检查控制器设置是否正确,确保选择了正确的工作模式。

2.为什么灯具亮度无法调节?–检查控制器是否处于自动亮度调节模式,如果是,请确保环境光照强度在正常范围内;–检查亮度调节功能是否被禁用,如果是,请按照使用说明重新设置。

智能型太阳能路灯控制器说明(3)

智能型太阳能路灯控制器说明(3)

智能型太阳能路灯控制器说明设计宗旨尽最大能力使用户用低配置的太阳能板,低配置的电瓶达到高配置的效果。

尽最大能力使阴雨天亮灯总天数延长1倍。

本路灯控制器兼太阳能控制器和恒流源为一体,具备以下功能:1,6个用户模式供用户选择:A、0模式是智能模式,智能检测当天太阳能发电总量,经过计算后精确控制当天光源的放电功率。

亮灯时长可以任意调。

B、1-4模式是调节光源的电流的,如30W的光源调1,这是光源只相当于10W,2相当于15W, 3相当于20W, 4相当于30W。

C、5模式是前X小时是全功率放电,以后是半功率放电,时长可以任意调。

X由遥控器▲▼键进行修改。

2,本控制器最大输出功率100W,最高输出电压48V。

3,本控制器自动检测天气温度,当温度低于0度后,智能调节放电电流(主要考虑冬天电池容量比夏天有所下降)4,精确定时。

由光感控制当天亮灯起动时间,亮灯时长由用户设定,误差±1分钟。

5,所有用户操作都由一个遥控器控制,操作非常简单。

6,用户可以通过遥控器调节最低放电电压(不提倡)。

7,本控制器由于将控制器和恒流源合二为一,相对来讲降低了用户的使用成本。

8,本控制器为全金属铝壳,完全防水,外壳表面的大散热筋使控制器散热得到充分的保证。

遥控器示意图控制器使用方法控制器出厂为默认的定时16,电流0(0.6A),欠压保护0(10.8)模式,1,亮灯模式修改:用户假如需要修改定亮灯模式的话,请先按遥控器OK键,再按OK旁边的◄►键,分别代表加减,用户可以看到控制器数码管数字在改变,但是不闪动,同时控制器最左边蓝色发光管点亮,代表当前用户正在修改亮灯模式。

数字0代表控制器默认的智能模式;数字5代表前X小时全功率,后面是半功率放电模式;而1到4分别代表用户设定的4档电流模式。

2,亮灯时间修改:用户假如需要修改定时时间的话,请先按遥控器OK键,再按你需要定时的时间,举例定时6小时的话,整个操作过程是这样的,先按OK键,再按6键,这时候你会看控制器上面数码管“6“数字在闪动,闪动4次后数据即被控制器保存,假如用户需要12小时的话,即先按OK键,再连续按1键和2键即可,这时候会看到控制器上面数码管上面”2“数字和数字下角的小点在闪动,同样闪动4次后即被控制器保存。

太阳能多功能路灯控制器 说明书

太阳能多功能路灯控制器 说明书


艾菲电子科技有限公司
本说明书如有变更,不另行通知
LED3,红色 负载指示灯
温度传感器
设置按键 数码管显示
各指示灯状态说明:
LED1(绿灯) 长亮表示充电正常;快速闪烁表示系统 电压超压;不亮表示太阳能板端没有电压。 LED2(红绿双色灯) 绿色表示蓄电池电压正常;绿色 慢闪表示蓄电池充满;橙色(红绿混合)表示蓄电池欠 压;红色表示蓄电池低压保护。 LED3(红灯) 长亮表示负载工作正常;慢闪表示负载 端过载;快闪表示负载端或产品内部短路。 数码管, 显示负载 1 和负载 2 的工作状态。短按一下, 前 3 秒先显示负载 1 设置状态(X),后 3 秒显示负载 2 设 置状态(X.) 提示: 1、本产品可以智能识别蓄电池种类,适用于任何循环可 充电电池 2、负载工作电流大于控制器的额定电流 1.25 倍时,60 秒后关闭负载输出;负载工作电流大于控制器额定电流 1.5 倍时,5 秒后关闭负载输出;当负载出现短路,控制 器负立即关闭负载输出。
12V24V 自动识别 14.6V/29.2V 14.4V/28.8V
13.6V/27.2V(25 度) 13.2V/26.4V 11V/22V±0.2 12.5V/25.5V -5mV/cell*K
8/10/15A/20A(与型号有关) 8/10/15A/20A(与型号有关)
4mm² 200g 118*78*32.5mm -40~50Ċ IP56
使用安全事项
1、 太 阳 能 电 池 组 件 在 光 照 下 会 产 生 电 流 ,即 使 在弱光下,也可产生比较高的电压,安装前, 一定要将太阳能电池组件遮住。 2、 安 装 前 ,请 确 认 太 阳 能 电 池 组 件 和 蓄 电 池 的 电压是否和控制器相匹配。 3、 蓄 电 池 正 负 极 绝 对 不 能 短 路 ,建 议 在 安 装 前 在蓄电池端串联一个保险丝。 4、 请不要 使用 劣质 的线 材、 紧固 件 5、 不 要 把 控 制 器 安 装 在 潮 湿 水 淹 的 低 洼 处 ,如 有必要请做好防潮防水处理。 6、 本 产 品 内 部 已 实 施 良 好 的 散 热 装 置 ,请 勿 拆 勿注入隔热材料,注意散热板下无填塞物。 7、 确保光 伏系 统稳 固, 让小 孩远 离光 伏系 统。

太阳能路灯控制器遥控器说明书

太阳能路灯控制器遥控器说明书

8
1. Last Standard, Dimmen Abend/Morgen Modus
2. Last Standard, Dimmen D2D Abend- bis MorgendämmerungsModus
3. Last Standard, Dimmen Off-Modus
Anmerkung: Dimmen kann abhängig vom Batterie SOC sein. Setzen Sie einen Wert durch Drehung des Schalters 10; falls die Batteriespannung unter diesen Wert fällt, wird die Dimm-Funktion aktiviert.
Standardladeregler-Modus (Morgen h und Abend h OFF) Schaltet Morgen- und Abendstunden aus und aktiviert den Standardladeregler-Modus. Lasten sind immer an, wenn kein Lastabwurf (LVD/SOC, Überstrom) eintritt.
Abend (h) Morgen (h) SOC LVD (V)
5 6 7
8 9 10
Dimmen (%) N/A 11 Abend/Morgen Modus
1. Stunden basierend auf Mitte der Nacht (Schiebeschalter nach o (h) SOC LVD (V)
5 6 7
8 9 10
Spannungsgesteuert (LVD): Lastabwurf bei einer fixen Spannung zwischen 11,0/22,0 V und 11,9/23,8 V (Schritt 0,1 V).

太阳能路灯控制器使用说明书

太阳能路灯控制器使用说明书

太阳能智能充电控制器使用说明书一、主要特点1.使用微处理器和专用控制算法,实现了智能控制。

2.两种负载工作模式:纯光控、常开模式,负载亮灭时间可调。

3.具有放电率修正控制,不同放电率具有不同的终止电压,符合蓄电池固有特性。

4.科学的蓄电池管理方式,当出现过放时,对蓄电池进行提升电压充电,进行一次补偿维护,正常使用时,使用直充充电和浮充结合的充电方式,增强了蓄电池的使用寿命;同时具有高精度温度补偿,使充电控制更加精确。

5.参数设置具有掉电保存功能,即系统模式和控制参数等重要数据均保存在芯片内部,掉电后不丢失,使调节更加方便,系统工作更可靠。

6.充电回路采用双MOS串联式控制回路,使回路电压损失较使用二极管的电路降低近一半,充电采用PWM模糊控制,使充电效率大幅提高,用电时间大大增加。

7.LED直观显示太阳能电池、蓄电池和负载的状态,数码管显示调节参数,让用户实时了解系统运行状况,并且具有丰富的参数设置,用户可以根据不同使用环境设置相应的工作模式。

8.具有过充、过放、过载保护以及独特电子短路保护与防反接保护,所有保护均不损害任何部件,不烧保险;具有TVS防雷保护,无跳线设计,可提高系统的可靠性、耐用性。

9.所有控制全部采用工业级芯片和精密元器件,能在寒冷、高温、潮湿环境正常运行。

同时使用晶振定时控制,使定时控制更加精确。

10.使用了数字LED显示及设置,一键式操作即可完成所有设置,使用方便直观。

二、系统说明:本控制器专为太阳能直流供电系统、太阳能直流路灯系统、小型太阳能电站系统设计,使用专用电脑芯片实现了智能化控制,所有芯片均采用工业级别,可以在恶劣的环境下使用。

对于具有12V/24V自动识别功能的型号,当控制器初次上电时,系统会进行电压识别,当数。

码管显示“0”时,表示12V 系统,若显示“1”则表示24V 系统。

同时系统具有短路、过载、和独特的防反接保护,充满、过放自动关断、恢复等全功能保护措施,详细的充电指示、蓄电池状态、负载及各种故障指示。

硕日 太阳能路灯控制器 SR-DHK-V1.3版本中文说明书

硕日 太阳能路灯控制器 SR-DHK-V1.3版本中文说明书

SR-DHK 智能调光型LED 太阳能路灯充放电控制器使用说明书一、 主要特点1. 按键调节电流大小和工作时段、功率等内容,使用更加简单。

2. 带自学习算法的双时段控制,使晨亮时间更加精确,负载控制更加灵活。

3. 智能功率模式,可根据蓄电池电量自动调节负载功率,最大限度延长蓄电池工作时间。

4. 全数字高精度恒流控制,最高效率可达96%。

5. IP68防水等级,能够在各种恶劣环境下使用,工业级品质保证。

6. 负载输出最高电压可达60V ,可驱动18颗串联的LED 灯。

7. 改进型充电算法,充电效率更高,使太阳能利用时间更加长久。

8. 金属外壳高功率密度设计,使单位体积获得最大功率,同时又能有效控制温升。

9.增强的蓄电池反接保护,LED 短路保护、开路保护等,使系统得到全面保护。

二、 安装和接线1.控制器安装要牢靠,尺寸如下:2. 3. 控制器有防反接保护,光电池和蓄电池接反时,不会损坏控制器。

接线及外观说明如下图所示:指示灯连接线模式指示参数指示防水按键三、 LED 负载连接1. 本控制器为12V/24V 电压自动识别,连接LED 负载时,请确认正确串联数目的LED 灯,警告:如果连接LED 灯串联数目不正确,有可能损坏LED 负载或是控制器,请务必注意!四、 状态指示五、 设置方法:1. 模式与参数浏览控制器面板上有两位数码管,第一位数码管显示模式,第二个数码管显示该模式下的参数。

正常工作时按下按键,模式和参数会显示出来,这时每按一次按键模式值会转换一个数字, 同时第二个数码管显示该模式下对应的参数。

模式与参数设置表如上表所示。

2. 参数调节根据“模式与参数浏览”操作方法,浏览到要调整参数的模式后,按下按键3S 以上,等到第二个数码管开始闪烁后松开按键,然后每按下按键,第二个数码管的值将会变换一次,等到变换到要调整的参数时,停止按键等待第二个数码管停止闪烁,或是按下按键 3S 以上退出。

若要调整多个参数,重复此步骤即可。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

太阳能智能充电控制器
使用说明书
一、主要特点
1.使用微处理器和专用控制算法,实现了智能控制。

2.两种负载工作模式:纯光控、常开模式,负载亮灭时间可调。

3.具有放电率修正控制,不同放电率具有不同的终止电压,符合蓄电池固有特性。

4.科学的蓄电池管理方式,当出现过放时,对蓄电池进行提升电压充电,进行一次补偿维
护,正常使用时,使用直充充电和浮充结合的充电方式,增强了蓄电池的使用寿命;同时具有高精度温度补偿,使充电控制更加精确。

5.参数设置具有掉电保存功能,即系统模式和控制参数等重要数据均保存在芯片内部,掉
电后不丢失,使调节更加方便,系统工作更可靠。

6.充电回路采用双MOS串联式控制回路,使回路电压损失较使用二极管的电路降低近一半,
充电采用PWM模糊控制,使充电效率大幅提高,用电时间大大增加。

7.LED直观显示太阳能电池、蓄电池和负载的状态,数码管显示调节参数,让用户实时了
解系统运行状况,并且具有丰富的参数设置,用户可以根据不同使用环境设置相应的工作模式。

8.具有过充、过放、过载保护以及独特电子短路保护与防反接保护,所有保护均不损害任
何部件,不烧保险;具有TVS防雷保护,无跳线设计,可提高系统的可靠性、耐用性。

9.所有控制全部采用工业级芯片和精密元器件,能在寒冷、高温、潮湿环境正常运行。


时使用晶振定时控制,使定时控制更加精确。

10.使用了数字LED显示及设置,一键式操作即可完成所有设置,使用方便直观。

二、系统说明:
本控制器专为太阳能直流供电系统、太阳能直流路灯系统、小型太阳能电站系统设计,使用专用电脑芯片实现了智能化控制,所有芯片均采用工业级别,可以在恶劣的环境下使用。

对于具有12V/24V自动识别功能的型号,当控制器初次上电时,系统会进行电压识别,当数。

码管显示“0”时,表示12V 系统,若显示“1”则表示24V 系统。

同时系统具有短路、过载、和独特的防反接保护,充满、过放自动关断、恢复等全功能保护措施,详细的充电指示、蓄电池状态、负载及各种故障指示。

本控制器通过电脑芯片对蓄电池电压、光电池电压、放电电流、环境温度等参数进行采样,通过专用控制模型计算,实现符合蓄电池特性的放电率、温度补偿修正的高准确控制,并采用了智能高效的PWM 模糊充电方式对蓄电池进行充电,采用7段式电压控制,保证蓄电池工作在最佳状态,大大延长了蓄电池的使用寿命。

本控制器还具有多种工作模式,可满足不同用户各种需要。

三、安装及使用
1. 控制器安装要牢靠,尺寸如下:
外形尺寸:131×89(mm );安装尺寸:118×69(mm )。

2. 导线的准备:使用与电流相匹配的电缆,计划好长度,将接控制器一侧的接线头剥去5mm
的绝缘,尽可能减少连接线长度,以减少电损耗。

3. 连接蓄电池:注意+,-极,不要接反。

如果连接正确,蓄电池指示灯会亮,否则,需
要检查连接是否正确。

4. 连接太阳能板:注意+,-极,不要接反,如果有阳光,太阳能板指示灯会亮,否则,
需要检查连接是否正确。

5. 连接负载:将负载连接线接入控制器负载1或负载2输出端,两接口为并联设计,总电
流不能超过其额定电流,注意+,-极,不要接反,以免损坏设备。

四、控制器面板图
五、使用说明
1、工作状态指示
A 、电池板指示:当太阳能电池板输出电压达到一定值时,太阳能电池指示灯长亮;开始给蓄电池充电时,太阳能电池板指示灯慢闪;系统超压时,指示灯快闪。

B 、蓄电池指示:当蓄电池欠压时蓄电池指示灯慢闪;当蓄电池过放时蓄电池指示灯快闪,同时关闭负载;蓄电池状态正常时,蓄电池指示灯长亮。

C 、负载指示:当负载正常工作时,负载指示灯长亮;负载过流时,负载指示灯慢闪,当电流超过额定电流1.25倍持续30s ,或电流超过额定电流1.5倍持续5s,控制器将关闭负载;负载短路时,控制器立刻关闭负载,同时负载指示灯快闪。

2、设置方法:
按键按下持续3s 以上数码管开始闪烁,系统进入调节模式,松开按键,每按一次按键,数码管数字会换一个数字,直到数码管显示的数字对上用户从表中所选模式对应的数字为止,等数码管停止闪烁或是再次按下按键3s 以上即完成设置。

3、模式介绍
纯光控:当没有阳光时,光强降至启动点,控制器延时10分钟确认启动信号后,根据设置参数开通负载,负载开始工作;当有阳光时,光强升到启动点,控制器延时10分钟确认关
闭信号后关闭输出,负载停止工作。

常开模式:上电负载一直保持输出状态,此模式适合需要24小时供电的负载。

4
、工作模式设置表
电池板充电 指示灯(1)
蓄电池状态指示灯(2)
负载 指示灯(3)
参数 LED 数码管
轻触式 调节按键
+ -
光电池 + -
蓄电池 + -
负载1 + -
负载2。

警告:此控制器严禁连接感性或容性负载!。

欢迎您的下载,
资料仅供参考!
致力为企业和个人提供合同协议,策划案计划书,学习
资料等等
打造全网一站式需求。

相关文档
最新文档
