电气竖井安装工程技术交底

电气竖井安装工程技术交底
见工程设计
6
配电箱
见工程设计

2
7
弹簧

4
8
防火堵料
9
防火隔板
钢板σ=4
10
接地线
见工程设计
11
胀管螺栓
12
管卡
与钢管配套
1、安装完成时,还应积极与土建等各方单位,保持良好的沟通协调,确保竖井内设备及设备箱,在其他单位施工过程中,不被损伤.
2、在正式使用电气竖井设备前,调试过程或因协商产生的指令,而使用设备箱,应出具相关单位的合理说明和使用理由,由双方明确填写记录.
8、接线端子:根据导线截面及导线根数选用相应规格的接线端子。
10、镀锌材料:钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫圈等金属材料,均应采用镀锌制品。
1、常用电工工具:活搬手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、手动煨管器、液压煨管器、扁锉、圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺等.
2、兆欧表,高凳等。
1、金属电缆支架、电缆导管必须接地(PE)或接零(PEN)可靠。
2、电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
1、电缆支架安装应符合下列规定:
1)当设计无要求时,电缆支架最上层至竖井顶部或楼板的距离不小于150~200mm;电缆支架最下层至沟底或地面的距离不小于50~100mm;
1.进入场地一定要戴安全帽。
2.作业人员在施工现场内不得吸烟、酗酒。在间歇和非作业时间不得摆弄不属于自己管理的机具设备和施工设施,不得在不安全的场所休息。
3、夜间施工时必须有足够的照明。
4、用电设备应有符合规定的保护接零、保护外壳、保护电阻等.工地线路应采用绝缘线,埋地线路深度要够,并加保护覆盖,穿越处应加防护套管。

电缆桥架安装工程技术交底

电缆桥架安装工程技术交底

电缆桥架安装工程技术交底
一、准备工作
1、本工程桥架支架均为厂家配带,应根据现场实际情况核对清点,若实在无法安装,可争求甲方同意后进行加工。

2、桥架到现场后,应分类堆放。

3、熟悉图纸,核对桥架安装设计高度与土建的门窗及管道是否碰撞,以确定是否对桥架标高进行改动。

二、施工阶段
1、按照桥架安装调试在两段各固定一个支架,在两支架间接上线绳,再安装中间的支架,以确保支架在一条直线上。

2、支架与预埋件焊接固定时,焊缝饱满;膨胀螺栓固定时,选用螺栓适配,连接紧固,防松零件齐全。

3、当无设计要求时,电缆桥架水平安装的支架间距为1.5~3m,垂直安装的支架间距不大于2m。

4、桥架可在地面组装2~3节后再上支架安装,以减少空中作业量。

用线绳检查桥架通长的直平度。

5、桥架与支架间螺栓、桥架连接螺栓固定紧固无遗漏,螺母位于桥架外侧。

桥架跨越建筑物变形缝处应断开100mm。

6、电缆桥架转弯处的弯曲半径,不小于桥架内电缆的最小允许弯曲半径。

聚氯乙烯绝缘电缆最小允许弯曲半径10D。

交联聚氯乙烯绝缘电缆最小弯曲半径15D,无铅包钢铠护套的橡皮绝缘电缆,最小允许弯曲半径10D,各芯控制电缆10D。

7、金属电缆桥架及其支架通长焊接接地扁钢,不少于2处与接地干线相连接。

8、电缆桥架从室外进入室内,应有防止雨水进入室内的措施。

三、安全事项
1、搬运桥架时应戴手套,且不少于2人。

2、桥架堆放时应平放,且勿竖立。

电气竖井桥架安装技术交底

电气竖井桥架安装技术交底

一、施工准备(一)作业条件1、土建墙体结构已弹出施工水平线,墙面抹灰及面层已完工。

2、电缆桥架及穿楼板得预留洞口已处理好,安装防火隔板得埋件已整理好。

3、安装电缆桥架所需要得支架等附件已加工好。

4、竖井内电气预埋管路已整理好。

(二)材料要求1、电气竖井内所用得电缆桥架规格型号要符合设计要求,采用钢制制品,钢板得厚度在桥架宽度小于400mm时,厚度不小于1、5mm,在400~800mm之间时,厚度不小于2mm,大于800mm时,厚度不小于2、5mm。

2、电缆桥架应平直,无明显扭曲,支架应焊接牢固,无显著变形,下料误差应在5mm范围内,切口应无卷边毛刺。

3、电气竖井中使用得辅助材料:钻头、切割机、打磨机、调合漆等。

7、金属膨胀螺栓:根据允许拉力与剪力及设备得安装孔径确定。

8、接线端子:根据导线截面及导线根数选用相应规格得接线端子。

10、镀锌材料:槽钢支架、角钢支架、螺栓、螺母、螺丝、等金属材料,均应采用镀锌制品。

(三)工器具1、常用电工工具:活搬手、老虎钳、砂轮机、钢锯、锯条、扁锉、圆锉、半圆锉、压力案子等。

2、高凳等。

二、质量要求(一)主控项目1、金属电缆支架、电缆导管必须接地(PE)或接零(PEN)可靠。

(二)一般项目1、电缆支架安装应符合下列规定:1)当设计无要求时,电缆支架最上层至竖井顶部或楼板得距离不小于150~200mm;电缆支架最下层至沟底或地面得距离不小于50~1OOmm;2)当设计无要求时,电缆支架层间最小允许距离符合下表得规定;电缆支架层间最小允许距离(mm)3)支架与预埋件焊接固定时,焊缝饱满;用膨胀螺栓固定时,选用螺栓适配,连接固,防松零件齐全。

三、工艺流程确定电缆桥架位置——固定支架——桥架安装——配电箱固定四、操作工艺(一)确定电缆桥架位置1、电缆桥架应敷设在安全、干燥、易操作得电气竖井内。

2、按照图纸设计得位置,计算好空间尺寸就是否满足操作距离得要求,特别就是竖井内桥架、配电箱数量较多,尺寸较大、管路较多时,经常出现排列困难,因此必须仔细核对尺寸,必要时与土建配合,进行相应得变更。

#电气竖井安装工程技术交底记录

#电气竖井安装工程技术交底记录

工程名称施工单位交底部位工序名称交底提要:电气竖井安装的相关材料、机具准备、质量要求及施工工艺。

交底内容:电气竖井安装工程一、施工准备(一)作业条件1、土建墙体结构已弹出施工水平线,墙面抹灰及面层已完工。

2、电缆桥架及穿楼板的预留洞口已处理好,安装防火隔板的埋件已整理好。

3、安装电缆桥架所需要的支架等附件已加工好。

4、竖井内电气预埋管路已整理好。

(二)材料要求1、电气竖井内所用的电缆桥架规格型号要符合设计要求,采用镀锌制品,镀锌钢板的厚度在桥架宽度小于400mm时,厚度不小于1.5mm,在400~800mm之间时,厚度不小于2mm,大于800mm 时,厚度不小于2.5mm。

2、电缆桥架应平直,无明显扭曲,支架应焊接牢固,无显著变形,下料误差应在5mm范围内,切口应无卷边毛刺。

3、防火堵料(防火枕)、防火涂料应选用经国家鉴定的定型产品。

4、竖井内的配电箱应采用经两部认可的厂家生产的合格产品。

5、电线、电.缆及附件应选用符合国家现行技术标准的产品,并应有合格证。

6、电气竖井中使用的辅助材料:钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。

7、金属膨胀螺栓:根据允许拉力和剪力及设备的安装孔径确定。

8、接线端子:根据导线截面及导线根数选用相应规格的接线端子。

10、镀锌材料:钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫圈等金属材料,均应采用镀锌制品。

(三)工器具1、常用电工工具:活搬手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、手动煨管器、工程名称施工单位交底部位工序名称交底提要:电气竖井安装的相关材料、机具准备、质量要求及施工工艺。

液压煨管器、扁锉、圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺等。

2、兆欧表,高凳等。

二、质量要求(一)主控项目1、金属电缆支架、电缆导管必须接地(PE)或接零(PEN)可靠。

2、电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

竖井内电缆桥架技术交底

竖井内电缆桥架技术交底
(五)、配电箱固定
1。明装配电箱采用膨胀螺栓固定。根据设计图纸要求,确定配电箱的标高和轴线。先根据装修50㎝线定出配电箱的下底线,在根据配电箱的外形尺寸确定安装孔的位置,并用冲击钻在固定点钻孔。钻孔前对应安装孔径选用膨胀螺栓的直径,在选相应的冲击钻头直径,冲击钻头的直径可选用与膨胀螺栓相同的直径或大一号的直径.
2。电缆弯曲半径不符合要求。在电缆桥架施工时,应事先考虑好电缆路径,满足桥架上敷设的最大截面积电缆的弯曲半径的要求,并考虑好电缆的排列位置。
(十)环境关键要求
(1)使用各种机械必须控制噪声污染.
(2)剔凿墙体必须喷水控制粉尘污染.
(3)各种废弃物、电缆绝缘皮禁止到处乱扔防止化学污染.
技术负责人:
交底人:
四、操作工艺
(一)确定电缆桥架位置
1.电缆桥架应敷设在安全、干燥、易操作的电气竖井内.
2。按照图纸设计的位置,计算空间尺寸是否满足操作距离的要求,特别是竖井内桥架、配电箱数量较多,尺寸较大、管路较多时,经常出向排列困难,因此必须仔细核对尺寸,必要时与土建配合,进行相应的变更。
3.检查竖井内楼板上预留的洞口位置是否合适,不时应及时修正、剔凿,使上下楼层所对应的洞口通直不错位,注意不要影响结构。
(二)固定支架
1。固定桥架的支架采用50×50×5的角钢,高度为距地面1500-2000㎜,有两种固定方式,一种是用膨胀螺栓固定,一种是采用焊接。
2。桥架下部固定采用10号槽钢,槽钢距墙边不小于50㎜,座在楼板的预留洞口,与预埋在洞口的埋件焊接固定或采用膨胀螺栓与楼板固定。在槽钢上固定两根50×50×5的角钢,用来直接与桥架连接固定。
7。配电箱安装应牢固、平整、其垂直度允许偏差为3㎜。
8.电气竖井内金属线槽与配电箱的安装用桥架引入.

电缆井内电缆桥架安装技术交底

电缆井内电缆桥架安装技术交底

电气坚井内电缆桥架工程技术交底一、施工准备(一)材料要求1、电气竖井内所用的电缆桥架,规格型号要符合设计要求,采用镀锌制品,镀锌钢板的厚度在桥架宽度小于400mm时,厚度不小于1.5mm;在400~800mm之间时,厚度不小于2mm;大于800mm时,厚度不小于2.5mm。

2、电缆桥架应平直,无明显扭曲,支架应焊接牢固,无显著变形,下料误差应在5mm范围内,切口应无卷边毛刺。

3、防火堵料(防火枕)、防火涂料应选用经国家鉴定的定型产品。

4、竖井内的配电箱应有出厂合格证、生产许可证、“CCC”认证标志和认证证书复印件及试验记录。

5、电线、电缆及附件应选用符合国家现行技术标准的产品,并应有出厂合格证、“CCC”认证标志和认证证书复印件。

电线、电缆还应有生产许可证。

6、电气竖井中使用的辅助材料:钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。

7、金属膨胀螺栓:根据允许拉力和剪力及设备的安装孔径确定。

8、接线端子:根据导线截面及导线根数选用相应规格的接线端子。

9、镀锌材料:钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫圈等金属材料均应采用镀锌制品。

(二)施工机具活扳手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、手动煨管器、液压煨管器、扁锉、圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺、兆欧表,高凳等。

(三)作业条件1、土建墙体结构已弹出施工水平线,墙面抹灰及面层巳完工。

2、电缆桥架及穿楼板的预留洞日已处理好,安装防火隔板的埋件巳整理好。

3、安装电缆桥架所需要的支架等附件巳加工好。

4、竖井内电气预埋管路巳整理好。

一、质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303)的规定项目序号检查项目允许偏差主控项目1 金属电缆桥架、支架和引入、引出的金属导管的接地或接零第12.1.1条2 电缆敷设检查第12.1.2条一般项目1 电缆桥架检查第12.2.1条2 桥架内电缆敷设和固定第12.2.2条3 电缆的首端、末端和分支处的标志牌第12.2.3条三、工艺流程确定电缆桥架位置→固定支架→桥架安装→配电箱固定四、施工工艺1、确定电缆桥架位置电缆桥架应敷设在安全、干燥、易操作的电气竖井内。

电气竖井内电缆梯架技术交底

电气竖井内电缆梯架技术交底

电气竖井内电缆桥架技术交底一,施工准备1,技术准备审阅设计图纸,现场勘查电气设备的安装位置和电缆桥架安装路线,建筑结构类型,洞口的位置和尺寸。

2、根据阅图和勘查记录,选定电缆桥架型式和使用规格,不同建筑结构路段的安装形式。

二、现场条件⑴,土建工程过程应全部结束,预留孔洞符合要求。

⑵,梯架架设沿线模板等设施拆除,内粉刷完成、现场清理干净,道路畅通。

三、材料进场1、根据设计要求的规格型号,现场勘查记录和施工方案编制材料使用计划,包括各种规格电缆梯架的直线段,弯通,桥架附件及支吊架等。

注意电缆桥架安装所需要的各种材料均需要使用镀锌材料。

2,电缆梯架的进货验收要有甲方,监理在场,具体检查内容如下:⑴梯架产品进场应有采购清单,产品合格证和出厂检验报告,并按清单清点梯架或符件的规格和数量。

⑵,检查梯架板材厚度应满足下列要求:电缆桥架宽度~允许最小厚度电缆桥架宽度<100~1100≤电缆桥架宽度<150~1.2150≤电缆桥架宽度<400~1.5400≤电缆桥架宽度<800~2800<电缆桥架宽度~2.5⑶桥架外观检查: 测量外观尺寸与标称型号规格是否一致。

热浸镀锌梯架镀层表面应均匀无毛刺,过烧挂灰伤痕。

周部未镀锌(直径2 MM以上)等缺陷。

螺纹镀层应光滑,螺栓拧入松紧合适,电镀锌的锌层表面应光滑均匀,无起皮,气泡花斑划痕等缺陷。

喷涂应平整,光滑均匀,不起皮,无气泡水泡。

桥架焊缝表面均匀,无漏焊,裂纹夹渣烧穿,弧坑等缺陷。

梯架螺栓孔径在螺杆直径不大于M16时,可比螺杆直径大2MM。

同一组内相邻两孔间距允许偏差±0.7MM,任意两孔间距允许偏差±1MM,相邻两组端孔间距允许偏差±1.2MM。

梯架横担间距不大于30cm。

四、工器具:1,台钻、电锤,电钻,卷尺,粉丝带。

2 ,流动配电箱,移动电缆盘,经纬仪,水平仪。

绝缘表,万用表,高凳,梯子,电焊机等。

五、操作工艺(一)工艺流程划线定位→梯架支撑件制作安装→梯架安装→金属梯架的接地保护→电井内梯架电,电缆敷设→电井层层封堵1、划线定位。

竖向桥架安装--技术交底

竖向桥架安装--技术交底
工程名称
中天融域一期二标段
交底时间
年月日
交底部位
9栋底内容:
室内防火桥架安装
(1)桥架安装应按以下工艺顺序施工:
核对图纸→技术交底→准备材料机具→弹线定位→支架与吊装固定→桥架安装→保护地线安装
(2)首先沿着墙壁及顶板根据设计图进行弹线定位,标出固定点的位置。
(3)桥架与墙面之间固定采用膨胀螺栓。桥架安装竖向采用侧面开孔便于连接桥架内电缆,并在井内安装扁铁接地线。
(4)当直线段钢制电缆桥架超过30m,应有伸缩缝,其连接采用伸缩连接板或伸缩节。
(5)安装时,两节桥架的接头处应严密。垂直竖井内桥架的连接时,应先作垂直掉线,再进行组装。
(6)桥架与桥架间螺栓、桥架连接板螺栓固定无遗漏,螺母位于桥架外侧。
技术负责人:交底人:接交人:

电气桥架安装技术交底

电气桥架安装技术交底
2、金属膨胀螺栓安装
①适用于C15以上混凝土构件及实心砖墙上,不适用空心砖墙或陶粒混凝土砌块等轻型墙体。
②钻孔直径的误差不得超过+0.5mm~0.3mm;深度误差不得超过+3mm;钻孔后应将孔内残存的碎屑清除干净。
③打孔的深度应以将套管全部理入墙内或顶板内后,表面平齐为宜。
④用木锤或垫上木块后用铁锤将膨胀螺栓敲入洞内,螺栓固定后,其头部偏斜值不应大于2rnm。
3)当设计无要求时,电缆桥架水平安装的支架间距为1.5~3m;垂直安装的支架间距不大于2m。
4)桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏,螺母位于桥架外侧;当铝合金桥架与钢支架固定时,有相互间绝缘的防电化腐蚀措施。
5)电缆桥架敷设在易燃易爆气体管道和热力管道的下方,当设计无要求时,与管道的最小净距,符合下表的规定:
与管道的最小净距(m)
管道类别
平行净距
交叉净距
一般工艺管道
0.4
0.3
易燃易爆气体管道
0.5
0.5
热力管道
有保温层
0.5
0.3
无保温层
1.0
0.5
6)敷设在竖井内和穿越不同防火区的桥架,按设计要求位置,有防火隔墙措施。
7)支架与预埋件焊接固定时,焊缝饱满;膨胀螺栓固定时,选用螺栓适配,连接坚固,防松零件齐全。
2)电缆桥架转弯处的弯曲半径,不小于桥架内电缆最小允许弯曲半径,电缆最小允许弯曲半径见下表:
电缆最小允许弯曲半径
序号
电缆种类
最小允许弯曲半径
1
无铅包钢铠护套的橡皮绝缘电力电缆
10D
2
有钢铠护套的橡皮绝缘电力电缆
20D
3
聚氯乙烯绝缘电力电缆

电气竖井安装工程技术交底记录

电气竖井安装工程技术交底记录

2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。

2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。

2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。

型号及规格单位见工程设计L50×50×5 个L50×50×5 个M10×80 套M8×40 个M8×40 个M8 个8 个Ⅰ10 根M10×80 套钢板α=4 块根2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。

图示一表示电缆桥架、封闭式母线等高度,W表示其宽度。

交底人接受交底人、本表由施工单位填写,交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。

电缆沿墙固定材料明细表名称型号及规格单位保护管见工程设计根胀管螺栓电缆见工程设计根支架扁钢40×4 个管卡子与电缆外套配套单边管卡与电缆外套配套塑料胀管φ6×30表示保护管外径、当电缆根数较多或规格较大时,可使用角钢支架。

、电气竖井内电缆配线的垂直安装见图示二、桥架与支架之间固定采用螺栓。

、桥架与钢管之间连接采用专用锁母固定,并有跨接地线。

、当直线段钢制电缆桥架过30M,应有伸缩缝,其连接采用伸缩连接板。

2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。

支架固定示意图四)电缆敷设、在桥架就位后,即可敷设线缆。

按照设计要求,将需要敷设在该桥架中的电缆按顺序摆放好,排列应整齐,尽量避免交叉。

敷设时要按适当的间距加以固定,并且及时装设标志牌。

电缆终端头,竖井的两端均应装设标志牌。

标志牌上应注明线路编号,无编号时,写明电缆型号、规格及起迄地点,字迹应清晰,不易脱落,规格要统一,能防腐,挂装应牢固。

电缆在终端头和接头处要留出备用长度。

室内电缆桥架工程安装技术交底

室内电缆桥架工程安装技术交底

专业技术负责人:交底人:接受人:
专业技术负责人:交底人:接受人:
专业技术负责人:交底人:接受人:
材料明细表
名称型号及规格单位数量
防火堵料ⅠⅡⅢ
电缆桥架见工程设计
电缆根7 7 7
防火隔板钢板a=4 块 4
膨胀螺栓M60×60 套20 20
防火堵料
专业技术负责人:交底人:接受人:
防火隔板见注块 4
保护管见工程设计根
注:防火隔板采用矿棉半硬板、Ef-85型耐火隔板。

专业技术负责人:交底人:接受人:
材料明细表
名称型号及规格单位
吊杆φ12 根
连接螺母M10×40 个
螺母M10 个
垫圈10 个
型槽圈段
防火枕SDFZ-1
专业技术负责人:交底人:接受人:。

电气竖井安装工程技术交底记录

电气竖井安装工程技术交底记录

电气竖井安装工程技术交底记录技术交底记录表c2-1工程名称施工单位编号交底日期分项工程名称年月日电气竖井安装工程交底提要电气竖井安装的相关材料、机具准备、质量要求及施工工艺。

交底内容:一、施工准备(一)作业条件1、土建墙体结构已弹出施工水平线,墙面抹灰及面层已完工。

2、电缆桥架及穿楼板的预留洞口已处理好,安装防火隔板的埋件已整理好。

3、安装电缆桥架所需要的支架等附件已加工好。

4、竖井内电气预埋管路已整理好。

(二)材料要求1、电气竖井内所用的电缆桥架规格型号要符合设计要求,采用镀锌制品,镀锌钢板的厚度在桥架宽度小于400mm时,厚度不小于1.5mm,在400~800mm之间时,厚度不小于2mm,大于800mm时,厚度不小于2.5mm。

2、电缆桥架应平直,无明显扭曲,支架应焊接牢固,无显著变形,下料误差应在5mm范围内,切口应无卷边毛刺。

3、防火堵料(防火枕)、防火涂料应选用经国家鉴定的定型产品。

4、竖井内的配电箱应采用经两部认可的厂家生产的合格产品。

5、电线、电缆及附件应选用符合国家现行技术标准的产品,并应有合格证。

6、电气竖井中使用的辅助材料:钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。

7、金属膨胀螺栓:根据允许拉力和剪力及设备的安装孔径确定。

8、接线端子:根据导线截面及导线根数选用相应规格的接线端子。

10、镀锌材料:钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫圈等金属材料,均应采用镀锌制品。

(三)工器具1、常用电工工具:活搬手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、手动煨管器、液压煨管器、扁锉、圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺等。

2、兆欧表,高凳等。

二、质量要求(一)主控项目1、金属电缆支架、电缆导管必须接地(pe)或接零(pen)可靠。

2、电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

(二)一般项目1、电缆支架安装应符合下列规定:审核人交底人接受交底人1、本表由施工单位填写,交底单位与接受交底单位各存一份。

电气竖井安装工程技术交底记录

电气竖井安装工程技术交底记录

电气竖井安装工程技术交底记录工程名称:电气竖井安装工程工程地点:******工程单位:******施工日期:******一、工程概述电气竖井安装工程是为了实现各层电气设备的正常运行和供电调试而进行的。

本工程所安装的电气竖井将贯穿整个建筑物,每隔一定楼层会设有电气回路提供供电。

本次工程的目标是按照设计要求和质量标准,确保电气竖井安装顺利进行。

二、工程方案和技术要求1.本工程所采用的电气竖井安装方案是将竖井贯通整个建筑物,设有电缆走廊,每隔一定楼层设有电气回路;2.电缆走廊设置在竖井两侧,确保电缆敷设的安全和便捷性;3.各电气回路的线缆从电缆走廊进入各楼层,并在楼层间通过配电箱进行衔接;4.所有线缆和电气回路应按照设计要求进行绝缘等级测试,确保其绝缘性能满足要求;5.所有电气竖井的开关设备和配电箱应按照相关标准并经过合格检测;6.安装结束后,需要进行调试和验收,确保每个楼层的电气回路正常工作。

三、安装人员配置和职责本次电气竖井安装工程由以下人员组成:1.项目经理:负责工程的组织、协调和管理,监督施工进程和质量。

2.电气工程师:负责工程的设计、施工图纸编制和技术指导。

3.电工组长:负责电气设备和线缆的安装、布线和连接。

4.助手:协助电工组长进行施工和安装。

四、施工工艺流程1.拆除阻碍电气竖井安装的障碍物,确保施工区域的安全;2.根据设计图纸和施工要求,在竖井两侧设置电缆走廊;3.在每层楼设置电缆井,并确保其位置和尺寸符合设计要求;4.在电缆井中敷设各电气回路的线缆,并进行必要的绝缘处理;5.线缆从电缆井进入每个楼层,并通过配电箱进行连接;6.安装和固定开关设备和配电箱,进行线缆的衔接;7.经过整理和标记,确保每个楼层的电气回路清晰可见;8.进行电气竖井的调试和验收,确保每个楼层的电气回路正常工作。

五、施工安全措施1.施工人员必须佩戴好安全帽、安全鞋,遵守工地安全规定;2.施工现场设置警示标志,确保工人的人身安全;3.电气设备和线缆在施工过程中,必须按照标准和规范操作,确保施工质量和设备安全性;4.施工人员应熟悉并掌握相关安全操作规程和安全操作技能;5.进入电气竖井时,必须使用专门的防护设备,并由相关人员负责监督。

电气竖井安装工程施工技术交底-secret

电气竖井安装工程施工技术交底-secret

电气竖井安装工程施工技术交底一、施工前准备1.1 现场勘察在施工前,必须进行现场勘察,分析竖井装置的具体情况。

要求勘察的内容如下:•竖井布局图•竖井尺寸•竖井位置•立管或管道弯头数目、规格、尺寸•管道材质、排水和水泵供电位置•井壁状况1.2 材料确认根据勘察的结果,确认所需的材料和工具。

材料包括电缆、电缆沟保护管、穿线套管、支架、配电箱、开关箱等等,工具包括电动工具和手动工具。

1.3 施工前的安全措施在施工前,必须进行安全教育,并应围绕现场安全和施工安全进行技术研讨。

在施工过程中,注意安全防范,注意管理现场,全面保障施工安全。

二、施工步骤2.1 安装电缆沟首先根据设计要求,在位置和尺寸合适的位置开挖土壤,然后将电缆沟放入开挖的土壤里。

当确保沟槽的深度和长度符合要求之后,要适时向沟槽的外边缘添加一些维护管。

2.2 杆塔的安装要根据实际情况,在竖井运行的方向上往返安装杆塔。

杆塔回收电缆时,一定要保证电缆透视系数合理,并注意电缆沟槽的深度,2.3 电缆的敷设先将电缆穿过穿线套管,并需要确定套管的位置和数量,以保证电缆穿过竖井时无损伤。

电缆应该尽量自然放置在电缆沟中,应避开其他管道,不得沿途与其他杆塔接触或碰到竖井壁。

2.4支架的安装在电缆敷设后,进行支架的安装。

支架的位置必须固定,并要对所有支架进行检查,确保支架正确安装和紧固。

2.5 配电箱的安装要根据现场布局图,安装配电箱。

在安装前,必须确认配电箱的接错和电缆的接头位置,并注意安全。

2.6 验收验收完成后,经确认无误后,可开始启动设备试运行。

如果问题出现,应及时进行修改,直到问题被解决。

三、施工完结3.1 交接验收施工完成后,需要进行交接验收。

验收报告应记录电气竖井安装施工的实际情况,以及具体施工过程中出现的问题及其解决方式等等。

3.2 竣工按照竣工要求,完成所有交接和操作3.3 工具、材料、设备的收回施工后,收回并清算所有工艺支撑、施工材料和设备等等。

电气竖井安装 技术交底记录

电气竖井安装 技术交底记录

2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。

2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。

2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。

型号及规格单位见工程设计L50×50×5 个L50×50×5 个M10×80 套M8×40 个M8×40 个M8 个8 个Ⅰ10 根M10×80 套2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。

图示一表示电缆桥架、封闭式母线等高度,W表示其宽度。

交底人接受交底人、本表由施工单位填写,交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。

电缆沿墙固定材料明细表名称型号及规格单位保护管见工程设计根胀管螺栓电缆见工程设计根支架扁钢40×4 个管卡子与电缆外套配套单边管卡与电缆外套配套塑料胀管φ6×30、当电缆根数较多或规格较大时,可使用角钢支架。

、电气竖井内电缆配线的垂直安装见图示二、桥架与支架之间固定采用螺栓。

、桥架与钢管之间连接采用专用锁母固定,并有跨接地线。

2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。

支架固定示意图(四)电缆敷设、在桥架就位后,即可敷设线缆。

按照设计要求,将需要敷设在该桥架中的电缆按顺序摆放好,排列应整齐,尽量避免交叉。

敷设时要按适当的间距加以固定,并且及时装设标志牌。

电缆终端头,竖井的两端均应装设标志牌。

标志牌上应注明线路编号,无编号时,写明电缆型号、规格及起迄地点,字迹应清晰,不易脱落,规格要统一,能防腐,挂装应牢固。

电缆在终端头和接头处要留出备用长度。

、电缆进入竖井、盘柜以及穿入管子时,出入口应封闭,管口应密封。

明敷在竖井内带有麻护层的电缆,应剥除麻护层,并对其铠装加以防腐。

竖井桥架安装安全技术交底模板

竖井桥架安装安全技术交底模板

一、交底目的为确保竖井桥架安装工程的安全顺利进行,保障施工人员的人身安全和工程质量,特进行安全技术交底。

二、工程概况1. 工程名称:[工程名称]2. 施工单位:[施工单位名称]3. 监理单位:[监理单位名称]4. 交底日期:[交底日期]5. 交底人:[交底人姓名]6. 接收人:[接收人姓名]三、施工范围本次交底针对竖井桥架的安装工程,包括桥架的安装、固定、接地等环节。

四、安全技术交底1. 施工人员要求(1)施工人员必须具备相关资质,熟悉竖井桥架安装工艺和安全操作规程。

(2)施工人员进入施工现场必须佩戴安全帽、安全带等个人防护用品。

(3)施工人员必须遵守公司劳动纪律及安全准则,熟知一般安全事项及配电柜、箱安装技术操作规定。

2. 施工现场安全措施(1)施工现场应设置明显的安全警示标志,禁止无关人员进入。

(2)施工区域应设置安全防护栏,防止人员误入。

(3)施工现场应保持整洁,不得堆放杂物,确保通道畅通。

3. 竖井桥架安装安全要求(1)桥架安装前,应检查桥架及支架质量,确保无变形、裂纹等缺陷。

(2)桥架安装时,其下方不得有人停留,确保施工安全。

(3)使用人字梯、单梯等登高设备时,必须确保设备坚固可靠,并采取防滑措施。

(4)使用电动工具时,必须确保设备接地良好,防止触电事故发生。

(5)桥架安装过程中,应严格按照施工图纸和规范要求进行,确保桥架安装牢固、横平竖直。

4. 接地要求(1)金属桥架及其支架必须可靠接地,接地电阻不大于4Ω。

(2)接地线截面积应符合设计要求,不得小于4mm²。

(3)接地线连接应牢固,防止松动。

5. 施工完毕后的安全措施(1)施工完毕后,应对桥架安装进行检查,确保安装质量符合要求。

(2)拆除施工区域的安全防护栏,清理施工现场,确保无安全隐患。

五、注意事项1. 施工过程中,如遇恶劣天气,应立即停止施工,确保人员安全。

2. 施工人员应随时关注施工现场安全状况,发现安全隐患及时上报。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

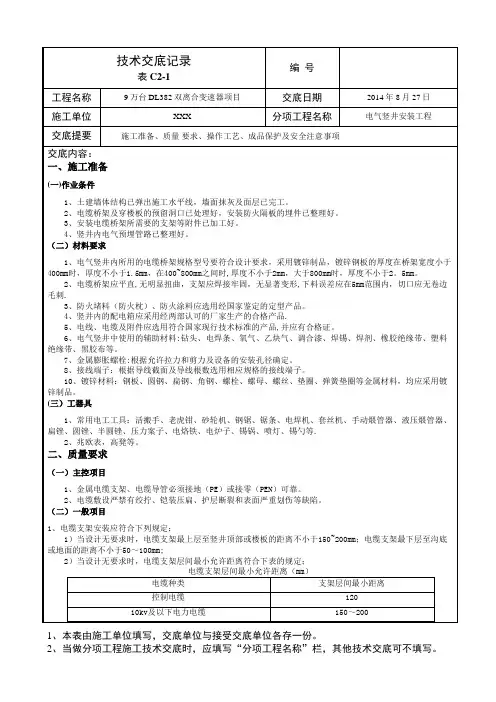

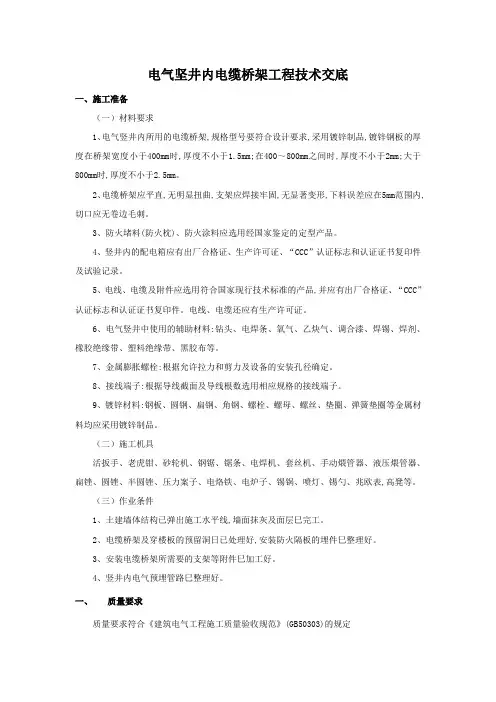

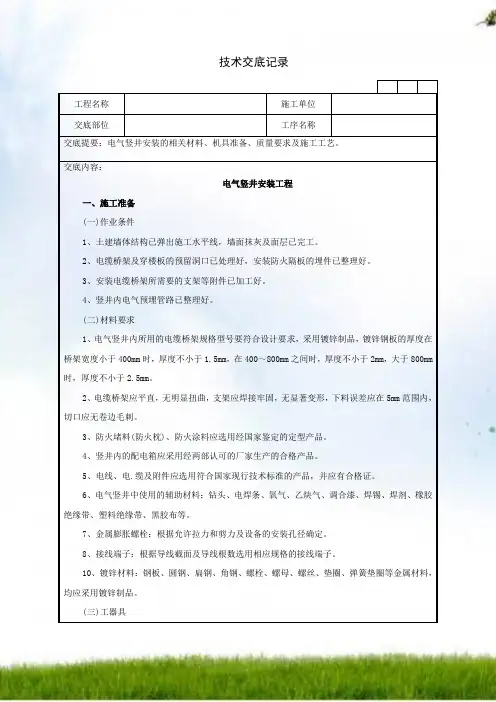

电气竖井内电缆桥架安装工程技术交底书
一、施工准备
(一)作业条件
1、土建墙体结构已弹出施工水平线,墙面抹灰及面层巳完工。

2、电缆桥架及穿楼板的预留洞日已处理好,安装防火隔板的埋件巳整理好。

3、安装电缆桥架所需要的支架等附件巳加工好。

4、竖井内电气预埋管路巳整理好。

(二)材料要求
1、电气竖井内所用的电缆桥架,规格型号要符合设计要求,采用镀锌制品,镀锌钢板的厚度在桥架
宽度小于400mm时,厚度不小于1.5mm;在400~800mm之间时,厚度不小于2mm;大于
800mm时,厚度不小于2.5mm。

2、电缆桥架应平直,无明显扭曲,支架应焊接牢固,无显著变形,下料误差应在5mm范围内,切口应
无卷边毛刺。

3、防火堵料(防火枕)、防火涂料应选用经国家鉴定的定型产品。

4、竖井内的配电箱应有出厂合格证、生产许可证、“CCC”认证标志和认证证书复印件及试验
记录。

5、电线、电缆及附件应选用符合国家现行技术标准的产品,并应有出厂合格证、“CCC”认证标
志和认证证书复印件。

电线、电缆还应有生产许可证。

6、电气竖井中使用的辅助材料:钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘
带、塑料绝缘带、黑胶布等。

7、金属膨胀螺栓:根据允许拉力和剪力及设备的安装孔径确定。

8、接线端子:根据导线截面及导线根数选用相应规格的接线端子。

9、镀锌材料:钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫圈等金属材料均应采
用镀锌制品。

(三)主要机具
1、活扳手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、手动煨管器、液压煨管器、扁锉、
圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺等。

2、兆欧表,高凳等。

二、质疆要求
项目2桥架内电缆敷设和固定第12.2.2条3电缆的首端、末端和分支处的标志牌第12.2.3条
三、工艺流程
确定电缆桥架位置à固定支架à桥架安装à配电箱固定
四、操作工艺
(一)确定电缆桥架位置
1、电缆桥架应敷设在安全、干燥、易操作的电气竖井内。

2、按照图纸设计的位置,计算空间尺寸是否满足操作距离的要求,特别是竖井内桥架、配电箱数
量较多,尺寸较大、管路较多时,经常出现排列困难,因此必须仔细核对尺寸,必要时与土建配合,
进行相应的变更。

3、检查竖井内楼板上预留的洞口位置是否合适,不合适应及时修整、剔凿,使上下楼层所对应的洞
口通直不错位,注意不要影响结构。

(二)固定支架
1、固定桥架的支架采用50×50×5的角钢,高度为距地面1500~2000mm,有两种固定方式,一种
是用膨胀螺栓固定,一种是采用焊接。

2、桥架下部固定采用10号槽钢,槽钢距墙边不小于50mm,座在楼板的预留洞口,与预埋在洞囗
的埋件焊接固定或采用膨胀螺栓与楼板固定。

在槽钢上固定两根50×50×5的角钢,用来直接
与桥架连接固定见图5-28。

3、在楼板的下面有预埋件来固定防火隔板,上托防火枕。

4、 电气竖井内固定桥架的支架和槽钢的固定方法见图5-29。

电缆支架全长均应有良好的接地,
即将支架与墙上预埋的接地埋件焊成一体。

5、 电气竖井内电缆配线的垂直安装见图5-30。

(三)桥架安装
1、桥架与支架之间固定采用螺栓。

2、桥架与钢管之间连接采用专用锁母固定,并有跨接地线。

3、当直线段钢制电缆桥架超过30m,应有伸缩缝,其连接采用伸缩连接板。

(四)电缆敷设
1、在桥架就位后,即可敷设线缆。

按照设计要求.将需要敷设在该桥架中的电缆按顺序摆放,排列
应整齐.尽量避免交叉。

敷设时要按适当的问距加以固定,并且及时装设标志牌。

电缆终端头,竖井的两端均应装设标志牌。

标志牌上应注明线路编号,无编号时,写明电缆型号、规格及起讫地点:字迹应清晰,不易脱落,规格要统一,能防腐,挂装应牢固。

电缆在终端头和接头处要留出备用长度。

2、电缆进入竖井、盘柜以及穿入管子时,出入口应封闭,管口应密封。

明敷在竖井内带有麻护层的
电缆,应剥除麻护层,并对其铠装加以防腐。

3、电缆穿过竖井后,用防火枕进行密实封堵。

利用结构施工期间在楼板底面预埋的埋件,来固定防
火隔板,防火隔板采用4mm厚的钢板。

防火枕的规格有三种,其中I型为32O×120×25,Ⅱ型为160×120×25,Ⅲ型为160×75×25,要根据预留洞日尺寸和桥架尺寸,选择防火枕型号。

在防火隔板上摆放防火枕时,要按顺序摆放整齐,挨紧电缆,使防火枕与电缆之间空隙不得大于1cm,防火枕摆放厚度不得小于24cm。

4、施工前要将封堵部位清理干净。

(五)配电箱固定
1、明装配电箱采用膨胀螺栓固定。

根据设计图纸要求,确定配电箱的标高和轴线。

先根据装修
+0.5m线定出配电箱的下底线,再根据配电箱的外形尺寸确定安装孔的位置,并用冲击钻在固
定点钻孔。

钻孔前对应安装孔径选用膨胀螺栓的亢径,再选相应的冲击钻头直径,冲击钻头的直径可选用与膨胀螺栓相同直径或略大一号的直径。

2、如配管为暗配管,采用配电箱背后开孔进线,如为明配管,则采用下开孔进线方式。

3、箱体与钢管之间采用塑料铜线和跨接地线。

如钢管为焊接钢管,则在钢管上焊接接地螺栓作为
钢管的跨接接地,导线两端压线鼻子,采用螺栓压接。

如为镀锌钢管,则采用专用抱卡连接。

在配电箱内,该接地线压接在PE母线端子上。

不得从箱体接地保护端子上串接。

4、配电箱应有明显可靠的接地,带有器具的铁制盘面和装有器具的门,均应有明显可靠的裸铜编
织线作接地保护线。

配电箱内的PE线不得串接。

5、与配电箱连接的明配管采用管卡固定,并且在距地200mm处应有一处固定点,在距入箱处
200mm处也应有一处固定点,管卡应与管径匹配。

6、配电箱上电具、仪表应牢固、平正、整洁,间距均匀,钢端子无松动,启闭灵活,零部件齐全。

7、配电箱安装应牢固、平正,其垂直度允许偏差为3mm。

8、电气竖井内金属线槽与配电箱的安装见图5-31。

9、电气竖井内封闭式母线与配电箱的安装见图5-32。
