模拟量输入信号隔离器的类别
如何选择合适的信号隔离器？信号隔离器选购注意事项
如何选择合适的信号隔离器？信号隔离器选购注意事项信号隔离器是一种信号隔离装置，将输入单路或双路电流或电压信号，变送输出隔离的单路或双路线性的电流或电压信号，并提高输入、输出、电源之间的电气隔离性能。
信号在传输过程中会遇到各种各样的干扰，为保证信号稳定，使用信号隔离器尤为重要。
那哪个牌子的信号隔离器好？如何选购到抗干扰能力强、质量又好的隔离器呢？隔离器的选型应该根据现场仪表、控制系统或二次仪表的接口进行，目前自动化行业输入/输出信号的标准为：4～20mADC或者1～5VDC，当然也有一些特殊的输入/输出信号。
按照仪器仪表的接口分为：信号隔离类；一入多出隔离类；配电类；一入多出配电类；温度隔离变送类；无源隔离类；二线制隔离类；二线制配电类；二线制温度隔离变送类等类型。
在隔离器选型时除了要确定隔离器的功能、适应前后端接口外，还有精度、输出纹波、温度漂移、功耗、响应时间等许多参数需要谨慎选择，具体注意事项如下：1、精度隔离器的精度是非常重要的参数，精度的高低直接关系到隔离器能否正常使用。
隔离器的精度体现了隔离器的设计、制造水平。
用户在选用时应该选用精度高的产品。
2、输出纹波对隔离器精度产生影响的参数还有输出纹波。
输出纹波的产生是由于隔离器使用DC/DC电路对隔离器的工作电源进行隔离给隔离器内部电路供电，输入信号也要先使用DC/DC电路调制成交流信号然后经过隔离部分电路进行信号隔离，隔离后的信号经解调后再转换成直流信号输出。
以CPU为核心的隔离器也存在脉冲信号。
隔离器内部存在的这种高频的交流分量，就是产生输出纹波的原因。
这些高频的交流分量它们的频率一般都有几百KHZ、谐波较多，对信号的污染很难完全清除。
如果输出纹波较高，控制系统模拟量输入模板采集到信号的误差就大，对于高速输入的模拟量输入模板更是如此。
所以选择隔离器时应要求输出纹波的峰-峰值越小越好。
顺连电子的各种系列隔离器均采用高效的滤波电路，较好的抑制了输出纹波。
KF系列常用品种简明功能表
一、常用有源隔离栅(隔离栅需外供电)，模拟量输入输出。
现场信号类型 型号 系统侧应用说明页数 KFD2-STC4-Ex2双通道。
有源4-20mA 信号输入DCS/PLC 。
智能通讯频率0-7.5kHz ，支持HART 、Brain 。
KFD2-STV4-Ex2-1 双通道。
1-5V 信号输入DCS/PLC 。
智能通讯频率0-7.5kHz ，支持HART 、Brain 。
KFD2-STC4-Ex2-Y72195 双通道。
无源(Sink) 4-20mA 信号输入DCS/PLC 。
智能通讯频率0-7.5kHz ，支持HART 、Brain 。
KFD2-STC3-Ex1 单通道。
有源4-20mA 信号输入DCS/PLC 。
智能通讯频率0-40kHz ，支持DE 、Foxcom 。
KFD2-STV3-Ex1-1 单通道。
1-5V 信号输入DCS/PLC 。
智能通讯频率0-40kHz ，支持DE 、Foxcom 。
AI ，4-20mA ，2线制智能(或非智能)变送器 KFD2-STC3-Ex1-86C 单通道。
无源(Sink) 4-20mA 信号输入DCS/PLC(即DCS 的 AI 卡须能够给4-20mA 回路供电)。
智能通讯频率0-40kHz ，支持DE 、Foxcom 。
KFD2-STC4-Ex1单通道。
有源4-20mA 信号输入DCS/PLC 。
智能通讯频率0-7.5kHz ，支持HART 、Brain 。
KFD2-STC4-Ex1-1 单通道。
1-5V 信号输入DCS/PLC 。
智能通讯频率0-7.5kHz ，支持HART 、Brain 。
KFD2-STC4-Ex1-2 单通道。
2-10V 信号输入DCS/PLC 。
智能通讯频率0-7.5kHz ，支持HART 、Brain 。
KFD2-STC4-Ex1-Y112669 单通道。
无源(Sink) 4-20mA 信号输入DCS/PLC 。
4~20ma隔离器原理
4~20ma隔离器原理
4~20mA隔离器是一种常用的信号隔离器，用于将4~20mA电流信号转换为其他类型的信号，实现信号的隔离和传输。
其工作原理如下：
1. 输入端：隔离器的输入端接收4~20mA电流信号作为输入信号。
2. 隔离：输入端的信号经过隔离器内部的隔离元件进行隔离，使得输入端与输出端之间电气隔离。
3. 调理：隔离器内部的电路对输入信号进行调理处理，如信号放大、滤波、线性化等。
这样可以增强输入信号的稳定性和准确性。
4. 输出端：经过处理后的信号通过输出端以其他形式输出，如4~20mA电流信号、0~10V电压信号等。
5. 隔离和传输：输入信号和输出信号之间通过隔离器实现电气隔离，确保输入信号不会影响输出信号，并且能够安全地传输信号到目标设备。
总结来说，4~20mA隔离器的工作原理是通过接收输入端的
4~20mA电流信号，经过内部的隔离、调理处理，将处理后的信号通过输出端以其他形式输出，并且实现对输入信号和输出信号之间的电气隔离和传输。
4-20mA信号隔离器,小体积,
4-20mA信号隔离器（小体积）如何挑选模拟信号变送器/隔离器？如今，市面上信号变送器品牌众多，许多消费者在选购的时候很容易挑花眼，同时也容易纠结。
那么，消费者到底应该如何挑选信号变送器呢？今天，专注于工业控制产品研发设计生产的高新技术企业——贝福小编为您解答解答。
如何挑选信号变送器？1、选择与压力介质相匹配的信号变送器由于众多的物体都会产生压力，所以朋友们在选择的时候还需要注意选择和压力介质相符合的仪表，以此来保障信号变送器能够在相关的场合得到有效的使用。
例如，黏性的液体、大面积的泥浆有很大可能会堵上压力接口，这时候就需要选择有过滤性的信号变送器，或者为其安装过滤网。
而有些溶剂或许带有腐蚀性，则不可以与变送器进行直接的接触，需要进行防腐蚀装置。
2、信号变送器的压力值选择宜大不宜小在众多的压力系统中，尤其是液压和水压在运行的过程中所产生的峰值具有巨大的不稳定性，容易上下波动，因此就需要选择一款比压力最大值更高一些的信号变送器，以此来保障压力峰值不会一下产生过大的压力。
隔离器的主要特性:>>精度等级：0.1级、0.2级。
产品出厂前已检验校正，用户可以直接使用>>辅助电源：5V/12V/15V/24VDC（范围±10%）>>标准DIN35 导轨式安装（尺寸：120 x 70 x 43mm）>>具有较强的抗电磁干扰和高频信号干扰能力>>四路国际标准信号输入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等>>四路输出标准信号：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高负载能力>>所有输入、输出及供电电源之间全部互相隔离。
>>全量程范围内极高的线性度（非线性度<0.2%）隔离器的应用：>>工业现场信号隔离及变换>>模拟信号数据隔离、采集和变换，信号隔离器>>电力监控、医疗设备隔离>>变频器信号隔离采集>>PLC/FA 电机信号隔离控制>>隔离4-20mA或0-20mA信号传输>>信号长线无失真传输>>仪器仪表信号收发>>非电量信号变送选型表：DIN44 IRT – U(A)□ - P□–O□产品最大绝对额定值：Continuous Isolation Voltage （持续隔离电压）:3000VDC Junction Temperature （工作温度）:+85℃ Storage Temperature （存贮温度）:+150℃ 电源电压范围：±10%Vin注意：如果超出上述范围，产品可能会引起永久性损坏。
模拟量输入(二线制或三线制变送器
TM 5043 现场电源（配电）信号输入隔离式安全栅（一入二出）
技术规格
版本号：V2.0
特性
● 给变送器提供驱动电压 16.5～28V。 ● 将变送器 4～20mA 信号隔离传送。 ● 可选择 4～20mA 或 1～5V 信号输出，或其它所需
的直流信号。 ● 模块化表芯 设计，内部采用数字化调校，无需零点
也可选用将现场危险区域的本安设备的直流电流信号， 经本隔离式安全栅传送，隔离转换成两路独立的直流信 号输出。
本隔离式安全栅需要独立供电，供电电源－输入回路－ 输出回路之间电磁隔离。
● 产品型号 型号规格（代码）
● 工作电源： 电源接线： 电源电压： 余波 Wpp： 电流损耗： 电源指示：
TM 5043 代码是指明信号输入或输出的量程范围，用户 订货时可自由选定（见选型谱）。
250VAC 符合 IEC 61000 相关抗电磁标准
● 环境参数 工作温度 储运温度 环境湿度
0～＋60℃ －20～＋80℃ 5～＋95％RH （无冷凝）
● 结构及外形尺寸 结构： 外形尺寸： 整机重量：
卡装式；模块化表芯；ABS 材质机壳；拔插式端子 W 16×H116×D110（mm），参见外形尺寸图 约 120g
安装
●
● 安装
●
1、安全栅安装适用场所：安全栅应安装在安全场所 ●
2、安全栅安装方式：
●
35mm 标准 DIN 导轨卡式安装。尽可能垂直安装，●
以利于仪表内部热量散发。
●
●
● 典型应用
●
1. 适合将现场信号输
●
入隔离转换：
●
模拟信号隔离器品种及选型方法

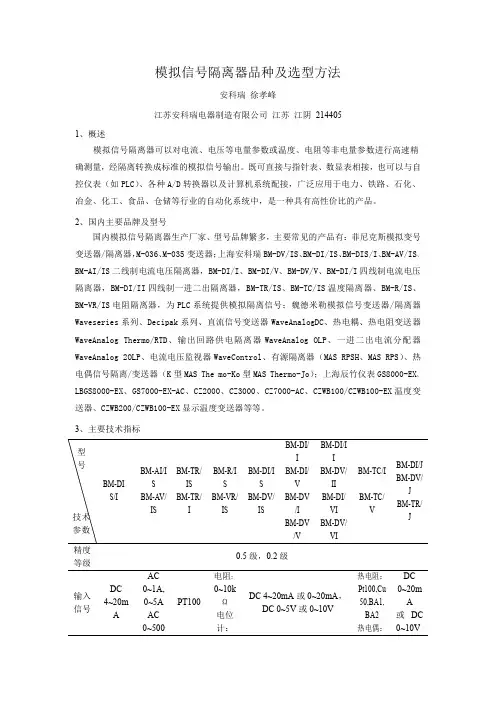

安科瑞 徐孝峰 江苏安科瑞电器制造有限公司 江苏 江阴 214405 1、概述 模拟信号隔离器可以对电流、电压等电量参数或温度、电阻等非电量参数进行高速精 确测量，经隔离转换成标准的模拟信号输出。既可直接与指针表、数显表相接，也可以与自 控仪表（如 PLC） 、各种 A/D 转换器以及计算机系统配接，广泛应用于电力、铁路、石化、 冶金、化工、食品、仓储等行业的自动化系统中，是一种具有高性价比的产品。 2、国内主要品牌及型号 国内模拟信号隔离器生产厂家、型号品牌繁多，主要常见的产品有：菲尼克斯模拟变号 变送器/隔离器， M-036、 M-035 变送器； 上海安科瑞 BM-DV/IS、 BM-DI/IS、 BM-DIS/I、 BM-AV/IS、 BM-AI/IS 二线制电流电压隔离器，BM-DI/I、BM-DI/V、BM-DV/V、BM-DI/I 四线制电流电压 隔离器，BM-DI/II 四线制一进二出隔离器，BM-TR/IS、BM-TC/IS 温度隔离器、BM-R/IS、 BM-VR/IS 电阻隔离器，为 PLC 系统提供模拟隔离信号；魏德米勒模拟信号变送器/隔离器 Waveseries 系列、Decipak 系列、直流信号变送器 WaveAnalogDC、热电耦、热电阻变送器 WaveAnalog Thermo/RTD、输出回路供电隔离器 WaveAnalog OLP、一进二出电流分配 器 WaveAnalog 2OLP、电流电压监视器 WaveControl、有源隔离器（MAS RPSH、MAS RPS） 、热 电偶信号隔离/变送器（K 型 MAS The mo-Ko 型 MAS Thermo-Jo） ；上海辰竹仪表 GS8000-EX、 LBGS8000-EX、GS7000-EX-AC、CZ2000、CZ3000、CZ7000-AC、CZWB100/CZWB100-EX 温度变 送器、CZWB200/CZWB100-EX 显示温度变送器等等。 3、主要技术指标 型 号 BM-DI S/I 技术 参数 精度 等级 DC 4~20m A AC 0~1A, 0~5A AC 0~500 BM-DI/ I BM-DI/ V BM-DV /I BM-DV /V BM-DI/I I BM-DV/ II BM-DI/ VI BM-DV/ VI
模拟量信号隔离器工作原理
模拟量信号隔离器工作原理模拟量信号隔离器（Analog Signal Isolator）是一种电子设备，用于将输入信号与输出信号之间进行隔离，以防止干扰或损坏。
它常用于工业自动化领域，例如工厂生产线上的信号传输和控制系统中。
模拟量信号隔离器的工作原理基于电气隔离技术。
它通过使用隔离放大器、光电耦合器、变压器等元件，将输入信号和输出信号之间的电气连接隔离开来。
这种隔离可以通过不同的物理机制实现，如电磁感应、光电效应等。
输入信号被传递到隔离放大器中。
隔离放大器通常由差分放大器和功率放大器组成。
差分放大器用于抵消输入信号中的共模噪声，提高信号的纯净度和抗干扰能力。
功率放大器则用于放大差分放大器的输出信号，以便驱动后续电路。
在输入信号经过隔离放大器放大后，接下来是电气隔离环节。
这一环节通常使用光电耦合器或变压器来实现。
光电耦合器利用光电效应将电信号转换为光信号，然后通过光纤或光耦合元件传输到输出端。
在输出端，光信号再次被转换为电信号，从而实现输入信号和输出信号之间的电气隔离。
变压器则利用电磁感应原理，在输入端和输出端之间通过互感耦合来实现电气隔离。
通过输出端的放大器将隔离后的信号放大，以便驱动后续的设备或系统。
输出端的放大器通常是功率放大器，其作用是提供足够的电流和电压来满足输出设备的要求。
模拟量信号隔离器的工作原理使得输入信号和输出信号之间实现了电气隔离，从而达到了防止干扰和损坏的目的。
它可以有效地隔离来自噪声、干扰电压、地线回路等因素对信号的影响，提高信号的可靠性和稳定性。
此外，模拟量信号隔离器还可以实现不同电平、不同地线之间的信号传输，提高系统的兼容性和灵活性。
模拟量信号隔离器通过电气隔离技术，将输入信号和输出信号之间的电气连接隔离开来，从而防止干扰和损坏。
它在工业自动化领域中起着重要的作用，提高了系统的稳定性、可靠性和兼容性。
通过不断的技术创新和发展，模拟量信号隔离器在工业控制和信号传输领域将有更广泛的应用。
信号隔离器的原理以及分类
信号隔离器的原理以及常见分类浅谈关于隔离器的一些常见以及常用的知识：首先将变送器或仪表的信号，通过半导体器件调制变换，然后通过光感或磁感器件进行隔离转换，然后再进行解调变换回隔离前原信号，同时对隔离后信号的供电电源进行隔离处理。
保证变换后的信号、电源、地之间绝对独立。
功能：一：保护下级的控制回路。
二：消弱环境噪声对测试电路的影响。
三：抑制公共接地、变频器、电磁阀及不明脉冲对设备的干扰；同时对下级设备具有限压、额流的功能是变送器、仪表、变频器、电磁阀PLC/DCS输入输出及通讯接口的忠实防护。
KLG系列导轨结构，易于安装，可有效的隔离：输入、输出和电源及大地之间的电位。
能够克服变频器噪声及各种高低频脉动干扰。
隔离器：工业生产中为增加仪表负载能力并保证连接同一信号的仪表之间互不干扰，提高电气安全性能。
需要将输入的电压、电流或频率、电阻等信号进行采集、放大、运算、和进行抗干扰处理后，再输出隔离的电流和电压信号，安全的送给二次仪表或plc\dcs使用。
配电器：工业现场一般需要采用两线制传输方式，既要为变送器等一次仪表提供24V配电电源，同时又要对输入的电流信号进行采集、放大、运算、和进行抗干扰处理后，再输出隔离的电流和电压信号，供后面的二次仪表或其它仪表使用。
安全栅：一些特殊的工业现场(如燃气公司和化工厂)不但需要两线制传输，既提供配电电源又有信号隔离功能，同时还需要具有安全火花防爆的性能，可靠地遏制电源功率、防止电源、信号及地之间的点火，限流、降压双重限制信号及电源回路，把进入危险场所的能量限制在安全定额范围内。
由于生产厂家不同，对隔离器的生产工艺、接线定义也不都相同，但使用场合基本相同，所以对产品的防护要求及维护基本相同。
1．使用前应详细阅读说明书。
2．作为信号隔离使用时，应将输入端串入环路电路中，输出端接取样回路。
3．作为隔离配电使用时，应将输入端并入电源电路中，输出端接变送器。
4．若不正常工作应先检查接线是否正确，注意电源有无及极性反正。
什么是信号隔离器
什么是信号隔离器
什幺是信号隔离器
信号隔离器又名隔离器、信号转换器、信号调理器，是工业控制系统中重要组成部分，信号隔离器是一种采用光电隔离原理或者磁电隔离原理，将输入信号进行隔离和转换后输出的电子设备。
信号隔离器采用了先进的数字化技术，在对高、低频干扰信号的抑制方面均有着优异表现，即使在大功率变频控制系统中依然能够可靠应用，内部采用数字化调校、无零点及满度电位器、自动动态校准零点、温度漂移自动补偿等诸多先进技术，这一系列技术的应用使产品的稳定性及可靠性得到科学的保证。
有源信号隔离器
有源信号隔离器是一种将（传感器输出）模拟电压或电流信号经隔离转换成精度、线性度相匹配的混合集成电路。
产品主要用于工业控制系统中模拟信号输入输出控制，系统内部通过DSP、PLC的DA转换输出信号来显示和控制其它装置的可调输出，现场工作电压、电流和各种运行参数的监测及系统外部增加4-20毫安（0-20毫安）/0-5V标准信号接口等。
该IC为标准Sip12 Pin符合UL-94的阻燃封装，占用PCB板面积少。
装入仪器内部可以并联安装实现多路信号的监测、隔离和转换。
与光电隔离的产品相比具有更好的精度、线性度和温漂特性，并可实现零点、增益、满度免调节，方波用户现场使用及增强可靠性和稳定性。
魏德米勒模拟量输入隔离器
魏德米勒模拟量输入隔离器全文共四篇示例，供读者参考第一篇示例：魏德米勒模拟量输入隔离器是一种广泛应用于工业控制系统中的仪器设备，它能够有效地将输入端的模拟信号与输出端进行隔离，从而保护控制系统避免受到外部干扰的影响。
隔离器主要通过光耦合或者绝缘变压器的方式实现信号的隔离，可靠性高、传输准确、抗干扰能力强，被广泛应用于电力、石化、冶金、交通等领域。
魏德米勒模拟量输入隔离器具有以下几个特点：1. 高精度：该隔离器采用高精度的模拟信号处理技术，能够实现对输入信号的准确采集和传输，保证了控制系统的稳定性和可靠性。
2. 多种接口：隔离器可以提供多种不同的接口类型，如4-20mA、0-10V等，能够满足不同控制系统的需求，方便用户进行选择和使用。
3. 抗干扰能力强：该隔离器具有良好的抗干扰能力，能够有效地抵御来自电磁干扰、浪涌等外部干扰因素，保证信号的稳定传输。
4. 安全稳定：隔离器内部采用高质量的元件和结构设计，确保了设备的安全性和稳定性，能够长时间稳定运行。
5. 易于安装使用：该隔离器结构简单，体积小巧，安装方便，用户可以迅速上手使用，减少了操作过程中的繁琐步骤。
在实际应用中，魏德米勒模拟量输入隔离器具有多种应用场景，例如：1. 在电力行业中，隔离器被广泛应用于变电站、电力线路等地方，可以有效地隔离信号，保证电气设备的安全运行。
2. 在石化行业中，隔离器能够将采集到的模拟信号传输至控制系统，实现流程的自动化控制，提高生产效率和质量。
3. 在交通领域中，隔离器可以用于火车、飞机等交通工具的控制系统中，确保信号的传输准确性和可靠性，提高了交通运输的安全性。
魏德米勒模拟量输入隔离器是一种功能强大、性能稳定的仪器设备，能够有效地保护控制系统免受外部干扰的影响，提高了工业设备的安全性和稳定性，受到了广泛的推崇和应用。
希望在未来的工业控制领域中，隔离器能够继续发挥其作用，为工业自动化控制带来更多的便利和帮助。
第二篇示例：魏德米勒模拟量输入隔离器是一种用于工业控制系统中的重要设备，它的作用是将信号输入到控制系统中，同时确保输入信号与输出信号之间有一定程度的隔离，以防止电气干扰或其他问题影响系统的稳定运行。
MTL5011B说明书
MTL5011B说明书英国MTL信号隔离器MTL5011B安全栅MTL5041MTL1143信号分配器，MTL1143信号分配器，MTL1143信号分配器一进两出模拟量输入隔离器，适用于变送器，输入信号4-20mA，输出信号4-20mA，满足有源、无源输出，并且带HART协议采集。
隔离器隔离式ICC212 4-20mA有源隔离器，支持两、四线制变送器，支持HART通讯，精度0.1%，隔离能力1500VDC隔离器隔离式ICC241-T3 4-20mA无源源隔离器，精度0.1%，隔离能力1500VDC隔离器隔离式ICC312两、三、四线制4-20mA变送器输入，两路4-20mA输出，支持HART 通讯，精度0.1%，隔离能力1500VDC隔离器隔离式ICC316 4-20mA/1-5VDC输入，两路继电器接点输出，隔离能力1500VDC隔离器隔离式ICC317 4-20mA/1-5VDC输入，两路继电器接点输出，带线路故障检测功能，隔离能力1500VDC隔离器隔离式ICC321 RTD/TC信号输出，4-20mA输出，本安温度变送器，精度0.1%，隔离能力1500VDCMTL浪涌保护器采用专门设计生产的浪涌保护器对控制系统和现场仪表进行完善的保护. 安装方法：导轨传输精度：0.1%FS加工定制：是类型：隔离器适用范围：电磁抗干扰输出负载：750欧姆产品特点：MTL5011B SWITCH/PROXIMITY DETECTORINTERFACEsingle-channel, with line fault detectionand phase reversalThe MTL5011B enables a safe-area load to be controlled by a switchor proximity detector located in a hazardous area. A relay outputis provided. Phase reversal control allows an alarm condition to be signalled for either state of the sensor. A selectable line fault detect (LFD) facility detects an open or short circuit in the field circuit.技术参数：detectorsVoltage applied to sensor7 to 9V from 1kΩ±10%Input/output characteristicsNormal (reverse) phase:output energised (de-energised) if Iin >2.1mA or Rin <2kΩoutput de-energised (energised) if Iin <1.2mA or Rin >10kΩHysteresis: 200µA, t ypicalLine fault detection (LFD)User-selectable, via switches on the top of unit. Line faults are indicated by an LED. A detected line fault de-energises therelay.Open-circuit alarm on if Iin<100µAOpen-circuit alarm off if Iin>250µAShort-circuit alarm on if Rin<100ΩShort-circuit alarm off if Rin>360ΩNote: Resistors must be fitted when using the LFD facility with a contact input 500Ω to 1kΩ in series with switch20kΩ to 25kΩ in parallel with switchPhase reversalUser-selectable, via switches on the top of unit.Relay typeSingle-pole changeover relayNote: reactive loads must be adequately suppressedRelay characteristicsResponse time: 10ms maximumContact rating: 250V ac, 2A, cosø >0.740V dc, 2A, resistive loadLED indicatorsGreen: power indicationYellow: status of channel (on when outputs are energised)Red: LFD indication (on when line fault detected)Maximum current consumption40mA at 20V35mA at 24V25mA at 35VMaximum power dissipation0.75W at 24V0.8W at 35VIsolation250V ac or dc between power supply, hazardous-area circuitsand relay outputsSafety description (each channel)10.5V, 800Ω, 14mA, Um = 250V rms or dc安装方法：1、安全栅应安装在非危险场所。
模拟量输入(二线制或三线制变送器
输入：变送器 4～20mA （带配电） 输出：1 路 4～20mA；2 路 4～20mA 订货代码为：TM5043-PAA-V2.0 输入：变送器 4～20mA （带配电） 输出：1 路 4～20mA；2 路 1～5V 订货代码为：TM5043-PA1-V2.0
端子接线图
● 端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm2 的多束或单股电缆
独立的接线端子 13－，14＋，可带电拔插 20~35VDC ＜5％ 约 80mA 得电时 LED 灯亮：绿色
● 输入回路（Exia IIC 危险区）
输入通道：
端子 1，2，3 接线 （参见端子接线图）
变送器信号输入：
4～20mA
驱动变送器的配电电压： 16.5～28V
可选择电流源信号输入： 4～20mA；0～20mA；或指定电流量程
●
Байду номын сангаас
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
选型、订货代码
订货须知： 1. 参照选型举例，正确规范书写订货型号代码。 2. 若不选择代码，则被认同是下列 举例 1 的订货组合方式。 3. 在第一输出通道、第二输出通道中选择电流或电压输出时， 因许负载电阻的关系，请将电流输出设定为第一路通道输出
举例 1 举例 2
安装
●
● 安装
●
1、安全栅安装适用场所：安全栅应安装在安全场所 ●
2、安全栅安装方式：
●
35mm 标准 DIN 导轨卡式安装。尽可能垂直安装，●
以利于仪表内部热量散发。
●
●
模拟量信号隔离模块,模拟量信号隔离器(最全)word资料
模拟量信号隔离模块、模拟量信号隔离器产品型号：DATA-8301产品概述：模拟量信号隔离模块主要用于对各类4~20mA信号采集设备或控制设备进行隔离保护。
该隔离模块实现了电源、输入信号、输出信号的全面隔离，唐山平升模拟量信号隔离模块可有效消除串流、电磁、谐波等干扰信号、显著提高信号质量。
同时，该模块还兼具信号分配功能。
产品特点：1、兼容性强，可接入各种4~20mA输出的变送仪表。
2、两路隔离电压输出，可为变送仪表提供DC 12V/24V供电电源。
3、使用灵活，两种工作模式可任选：● 一进二出：1路4~20mA输入，2路 4~20mA输出。
● 二进二出：2路4~20mA输入，2路 4~20mA输出。
4、体积小巧，安装简便。
技术参数：● 供电电源：10V～30V DC。
● 负载电阻：0~250Ω。
● 外形尺寸：100x25.4x74mm（含接线端子尺寸）。
● 安装方式：导轨式。
● 工作环境：温度：-40～+85℃；湿度：≤95%。
TEST PROCEDURE OF LOAD FLUCTUATION TEST OF MODULATING CONTROL SYSTEM FOR BALCO EXPANSION PROJECT 4×300 MW THERMALPOWER PLANT印度BALCO扩建 4×300 MW燃煤电站工程模拟量控制系统负荷变动试验调试方案Aug. 20212021年8月ITEM NO.: BALCO-COMM-IP009Complied by:编写：Checked by:初审：Revised by:审核：Approved by:批准：目录Contents1. 编制目的 Compile Purpose2. 负荷变动范围 Load change range3. 调试前必须具备的条件 Conditions of commissioning4. 调试步骤 Process of commissioning5. 注意事项 Precautions6. 附录 Append1.编制目的Compile Purpose为了指导及规范系统及设备的调试工作，检查机组模拟量控制系统适应负荷变化的能力，制定本方案。
关于信号隔离器的五个经典答疑
关于信号隔离器的五个经典答疑信号隔离器采用电磁隔离和光电隔离技术，将接收到的信号通过采样/调制耦合至输出，再通过信号解调/转换实现信号隔离传输功能。
信号隔离器通过隔离实现抑制干扰之外，还具有信号变送，放大，接口匹配和桥接，信号分配等作用。
问题1：隔离器和安全栅有什么区别？隔离式安全栅可以替代信号隔离器使用，但成本不同，建议要求实际使用需求选择。
信号隔离器不能替代隔离式安全栅使用，隔离器可应用于隔爆系统中(Ex d)。
问题2：如何区分有源信号和无源信号？首先需要了解以下基础概念：电流源(四线制变送器的输出通常是电流源信号)，三线制变送器，二线制变送器。
电流型变送器将物理量转换成标准4-20mA电流输出，必然要有外电源为其供电：1、四线制变送器最典型的是变送器需要两根电源线，加上两根电流输出线，总共要接4根线，称之为四线制变送器。
通常4线制变送器的输出是电流源；2、三线制变送器电流输出可以与电源公用一根地线，可节省一根线，称之为三线制变送器；3、二线制变送器4-20MA变送器两线制的居多，4-20mA电流本身就可以为变送器供电。
变送器在电路中相当于一个特殊的负载，两线制即电源、负载串联在一起，有一公共点，而现场变送器与控制室仪表之间的信号联络及供电仅用两根电线。
变送器的耗电电流在4-20mA之间根据传感器输出而变化。
以昌晖0.1%精度高性能YR9034A-0-GGNN-N型一进二出、模拟量输入信号隔离器为例：先来分清不同线制里的4-20mA信号采集回路和配电回路：二线制变送器：信号采集回路和配电回路共用一个回路(5+，,3-)；三线制变送器：配电回路(5+，4-)，信号采集回路(3+，4-)；电流源(四线制变送器):信号采集回路(3+，4-)；电源由其他电源设备提供。
问题4：模拟量输入隔离器，独立供电，是否输出的是有源信号？常规产品输出的是有源信号，适配PLC/DCS IO端口不提供电源的情况。
如PLC/DCS的IO端口提供电源，需要隔离器输出无源4-20mA信号。
4-20ma、0-10v电压、电流信号放大器简介
4-20ma、0-10v电压、电流信号放大器简介4-20ma电流信号放大器简介什么是信号隔离器？安装注意什么？工业控制系统中，时长能够见到信号隔离器的身影。
那么，什么是信号隔离器？信号隔离器安装注意什么？接下来，专注研发、设计、生产工业控制产品的——小编为您解答。
什么是信号隔离器？信号隔离器别名信号隔离器、信号转换器、信号调理器，是工业控制系统中较为重要的构成部分，信号隔离器是一种采用光电隔离原理或者磁电隔离原理，将输入信号进行隔离和转换后输出的电子设备。
它的优势在于，对高、低频干扰信号的抑制方面均有着不错的表现。
使在大功率变频控制系统中依然能够可靠的使用。
信号隔离器安装注意什么？由于信号隔离器生产厂家不同，所以，在安装产品的时候对信号隔离器的生产工艺、接线定义是不一样的。
不过，它的使用场合基本上是相同的，因此，对于产品的维护方面基本相同。
1、使用前，小编建议施工人员，先详细的查看一下信号隔离器使用说明书，掌握一下产品的性能知识和使用方式。
2、作为信号隔离使用时，施工人员需要先将输入端串入环路电路中，然后，输出端接取样回路。
3、作为隔离配电使用时，施工人员需要将输入端并入电源电路中，然后，输出端接变送器。
4、如果安装后，遇到信号隔离器不正常工作的情况，施工人员需要检查一下接线方面是否正确，注意电源有无及极性反正。
主要特性:>>精度等级：0.1级、0.2级。
产品出厂前已检验校正，用户可以直接使用>>所有输入、输出及供电电源之间全部互相隔离。
>>辅助电源：5V/12V/15V/24VDC（范围±10%）>>四路国际标准信号输入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等>>四路输出标准信号：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高负载能力>>全量程范围内极高的线性度（非线性度<0.2%）>>标准DIN35 导轨式安装（尺寸：120 x 70 x 43mm）>>具有较强的抗电磁干扰和高频信号干扰能力应用：>>模拟信号数据隔离、采集和变换，信号隔离器>>隔离4-20mA或0-20mA信号传输>>工业现场信号隔离及变换>>信号长线无失真传输>>仪器仪表信号收发>>电力监控、医疗设备隔离>>变频器信号隔离采集>>PLC/FA 电机信号隔离控制>>非电量信号变送产品最大绝对额定值：Continuous Isolation Voltage（持续隔离电压）:3000VDCJunction Temperature（工作温度）:+85℃Storage Temperature （存贮温度）:+150℃电源电压范围：±10%Vin注意：如果超出上述范围，产品可能会引起永久性损坏。
信号隔离器的工作原理功能选型及运用
信号隔离器的工作原理功能选型及运用信号隔离器（Signal Isolator）是一种常用于工业自动化系统和电气设备的电子器件，用于隔离和传递电气信号。
它的主要工作原理是将输入信号转换为可隔离的输出信号，从而实现输入和输出之间的电气隔离。
1.输入信号转换：信号隔离器首先将输入信号进行电气转换，将其转变为适合隔离电路的形式。
通常，输入信号可以是模拟信号（如电压或电流），也可以是数字信号（如开关信号或计数信号）。
2.电气隔离：随后，信号隔离器使用隔离元件将输入信号与输出信号之间隔离开来，以防止输入信号的扰动传递到输出信号中。
隔离元件通常采用光耦、磁耦等元件，利用它们的隔离特性实现输入和输出之间的电气隔离。
3.输出信号再转换：在完成电气隔离后，信号隔离器进一步对输出信号进行电气转换，将其转变为适合输出设备（如PLC、DCS等）处理的形式。
对于模拟信号，可以将其转换为标准电压或电流信号；对于数字信号，可以将其转换为合适的逻辑电平。
1.电气隔离：信号隔离器的首要功能是实现输入和输出之间的电气隔离，以防止输入信号的干扰影响输出信号的准确性和稳定性。
在工业环境中，由于电力设备的存在，常常会有电压浪涌、电磁干扰等问题，使用信号隔离器可以解决这些问题。
2.信号转换：另一个重要的功能是将输入信号转换为输出信号，以适应不同的接口标准和设备要求。
用户可以根据实际需求选择不同类型的信号隔离器，例如模拟输入和模拟输出的隔离器、模拟输入和数字输出的隔离器、数字输入和模拟输出的隔离器等。
3.信号放大和补偿：一些应用场景中，输入信号弱小或者存在衰减，需要通过信号隔离器进行信号放大和补偿。
一些信号隔离器具备信号放大功能，可以将输入信号放大到一定的倍数，增强信号的强度和稳定性。
4.故障传递隔离：部分信号隔离器具备故障传递隔离功能，即当输入信号发生故障时（如短路、断路等），信号隔离器能够自动将这种故障隔离，以保证输出信号的可靠性和稳定性。
信号隔离器原理
信号隔离器原理信号隔离器是一种用于隔离电子设备之间信号传输的器件，它在工业控制系统、通讯系统和电子设备中起着非常重要的作用。
信号隔离器的原理是通过电气、光学或磁学等方式，将输入端的信号与输出端进行隔离，以防止干扰和提高系统的稳定性。
本文将从信号隔离器的原理入手，介绍其工作原理、分类及应用。
信号隔离器的工作原理。
信号隔离器的工作原理主要是利用隔离元件将输入端和输出端之间的电气信号进行隔离。
在工业控制系统中，常用的隔离元件包括光耦、变压器和电容等。
光耦隔离器是通过光电转换器件将输入端的电信号转换为光信号，再通过光电转换器件将光信号转换为输出端的电信号，实现电气信号的隔离传输。
而变压器隔离器则是通过变压器将输入端和输出端的电信号进行隔离传输。
电容隔离器则是利用电容器将输入端和输出端的电信号进行隔离。
信号隔离器的分类。
根据隔离元件的不同，信号隔离器可以分为光耦隔离器、变压器隔离器和电容隔离器等。
光耦隔离器具有传输速度快、隔离效果好的特点，常用于需要高速隔离传输的场合，如通讯系统和工业控制系统。
变压器隔离器具有隔离效果好、抗干扰能力强的特点，常用于工业控制系统中。
电容隔离器则具有体积小、重量轻的特点，常用于电子设备中。
信号隔离器的应用。
信号隔离器广泛应用于工业控制系统、通讯系统和电子设备中。
在工业控制系统中，信号隔离器常用于隔离传感器信号、控制器信号和执行器信号，以提高系统的稳定性和可靠性。
在通讯系统中，信号隔离器常用于隔离输入端和输出端之间的信号，以提高系统的抗干扰能力和传输质量。
在电子设备中，信号隔离器常用于隔离不同模块之间的信号，以防止干扰和提高系统的稳定性。
总结。
信号隔离器是一种用于隔离电子设备之间信号传输的器件，其工作原理是利用隔离元件将输入端和输出端之间的电气信号进行隔离。
根据隔离元件的不同，信号隔离器可以分为光耦隔离器、变压器隔离器和电容隔离器等。
信号隔离器广泛应用于工业控制系统、通讯系统和电子设备中，以提高系统的稳定性和可靠性。
LU-G11模拟量信号隔离处理器 配电器(一入一出)
LU-G11模拟量信号隔离处理器/配电器(一入一出)
一、概述
LU-G11一入一出模拟量电压电流信号隔离器、配电器，适用于连接现场的二线制变送器、直流电压源、直流电流源等，并将它们所产生的4~20mA/1~5V等模拟量信号隔离转换后，传送至控制系统或其它单元组合仪表。
该隔离器采用独立直流电源供电，电源－输入－输出之间隔离。
二、技术参数
●输入
电流输入：二线制变送器、4~20mA直流电流信号
输入阻抗：100Ω
变送器配电能力：20mA时≥16V
极限电流输入：24mA
电压输入：1~5V等直流电压信号
输入阻抗：1MΩ
●输出
电流输出：4~20mA
负载电阻：≤600Ω
电压输出：1~5V
负载电阻：≥100KΩ
●电源
电源电压：20~35VDC
电源保护：反接保护、过压过流保护电流损耗：≤70mA（24V，600Ω负载）●综合技术参数
精度：≤0.2%FS（常规）
温漂：≤0.01%FS/℃
响应时间：1ms达到最终值90%
上电稳定时间：≤3s
绝缘电阻：≥100MΩ
绝缘强度：1500VAC；1min
使用温度：-20~+60℃。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模拟量输入信号隔离器的类别
————————————————————————————————作者：————————————————————————————————日期：
模拟量输入信号隔离器的类别
模拟量输入隔离器的品种比较多，从输入通道数来分有单路和双路，以及一路输入、二路输出信号分配功能的品种。
供电方式来分又有：回路供电型和独立供电型。
回路供电型
回路供电型信号隔离器俗称无源信号隔离器，其输入输出均为二线，接线十分方便，它把dcs、plc或显示表提供电源经隔离给二线制变送器配电，同时，二线制变送器产生4-20mA信号隔离输入到DCS、PLC或显示表。
它特别适合于现场为二线制变送器，需要隔离输入到DCS、PLC系统或显示仪表，而输入设备的输入卡具有内部供电功能的场合，如图1。
图1
但是无源信号隔离器有不足之处：
1、无源信号隔离器相当于一个负载，经过隔离器在隔离两端之间有一个不大于6V的压降，因此它给二线制变送器配电工作电压会降低，
一般要求变送器12V供电能工作。
例：供电24V，RL=250Ω，当20mA时，供给二线制变送器配电电压UO≈24V-0.02×RL-6≥13V，这样一般要求二线制变送器要在12V电压正常工作。
2、无源信号隔离器传输精度相对独立供电的隔离器要差一点，为0.4%F.S.，选用时要特别注意。
独立供电型
这是最为常用的配二线制变送器的信号隔离器SWP9034A，它需要对隔离器独立供电，如图2。
其特点是：
1、信号隔离器传输精度高，达到0.1％ F.S.。
2、信号隔离器SWP9034A接线方式灵活，可以接二线制变送器、三线制变送器或电流源信号，使用灵活方便。
3、电源、输入、输出之间完全隔离，保证高抗干扰性能。
图2
一进二出信号分配隔离器
在应用中，我们还会经常遇到将一个变送器信号接入两个或两个以上接收装置的情况，若采用串联环路，则环路中任一处开路都会造成整
个环路上的仪表无信号，而且负载电阻之和很容易超过变送器的负载能力还必须保证两个负载信号之间参考点不一样，如图3。
图3
因此一般不采用这种方法，通常采用的方法是：在环路中串接一个电阻，再将负载并联在电阻上取电压信号，如串联一个250Ω电阻将4-20mA电流信号转换成1-5V电压信号。
这种方式虽然能避免开路及负载能力等问题，但却存在以下不足，见图4：
1、通过串联电阻取电压信号方法是以假定接收设备的输入阻抗无穷大为前提的，所以接收设备的输入阻抗必然对信号的测量产生误差，而且，并联设备数目越多，误差越大。
2、导线越长，线阻的电压降越大，对实际电压信号的影响也越大，因此，信号传输距离不能太长。
3、由于RFI/EMI的信号容易与电压信号叠加，所以该连接易受无线射频/电磁干扰。
图4
解决以上问题的最理想方案是使用信号分配器SWP9034A（这种信号隔离器同时具备配电隔离器和信号分配器的功能）。
把一路输入转换成隔离二路输出，精度高、隔离能力强，如图5。
图5
1、通过信号隔离器SWP9034A输出的两路信号既可相同也可不同，变送器和各个接收设备间完全隔离。
2、任一接收设备出现的故障不会影响整个环路及另一个接收设备。
