微纳测试
微纳测试.
第一章1、微纳米材料的三个特性是什么?答：微尺寸效应、表面与界面效应、量子尺寸效应。
2、微纳测试的研究内容是什么，并解释其内涵答：圆片级测试、管芯级测试和器件级测试。
MEMS圆片级测试主要解决MEMS在工艺线上制造过程中微结构与设计的符合性、微结构之间以及不同批次圆片间的一致性与重复性问题；管芯级测试主要解决封装前微器件的成品率的测试问题；器件级测试有两个方面的目的：其一是检测封装的质量，进行微器件的综合性能测试；另一方面则是考核微器件的可靠性，给出可靠性指标。
3、微纳测试方法有哪两大类答：接触式测试与非接触式测试。
4、微纳测试仪器有哪几类答：光学、电子学、探针等。
5、微纳测试的特点答：被测量的尺度小，一般在微纳米量级；以非接触测量为主要手段。
第二章1、试述光学法在微纳测量技术中的意义（同自动调焦法优点）答：由于是非接触测量，因而对被测表面不造成破坏，可测量十分敏感或柔软的表面；测量速度高，能扫描整个被测表面的三维形貌，且能测量十分复杂的表面结构；用这种方法制成的测量仪器可用在制造加工过程中实现自动化测量。
2、可见光的波长范围答：400~760nm3、凸透镜成像的5种形式答：形式1：当物距大于2倍焦距时，则像距在1倍焦距和2倍焦距之间，成倒立、缩小的实像。
此时像距小于物距，像比物小，物像异侧。
应用：照相机、摄像机。
形式2：当物距等于2倍焦距时，则像距也在2倍焦距，成倒立、等大的实像。
此时物距等于像距，像与物大小相等，物像异侧。
形式3：当物距小于2倍焦距、大于1倍焦距时，则像距大于2倍焦距，成倒立、放大的实像。
此时像距大于物距，像比物大，物像异侧。
应用：投影仪、幻灯机、电影放映机。
形式4：当物距等于1倍焦距时，则不成像，成平行光射出。
形式5：当物距小于1倍焦距时，则成正立、放大的虚像。
此时像距大于物距，像比物大，物像同侧。
应用：放大镜。
4、几何光学的成像原理、波动光学的成像原理答：几何光学成像原理：在均匀介质中，光线直线传播；光的反射定律；光的折射定律；光程可逆性原理。
铝合金布氏硬度,洛氏硬度,维氏硬度的试验方法及优缺点比较
铝合金布氏硬度,洛氏硬度,维氏硬度的试验方法及优缺点比较铝合金的硬度可以通过布氏硬度、洛氏硬度和维氏硬度三种试验方法进行测量。
下面是它们的试验方法及优缺点比较：1. 布氏硬度：试验方法：使用布氏硬度计，在一定载荷下，用钻石金贝氏锥压入铝合金表面，然后根据钻石锥所产生的印痕大小来确定硬度。
优点：- 精确度高，适用于各种金属材料的硬度测试。
- 可以对不同硬度的材料进行比较。
缺点：- 留下的印痕较大，可能对表面造成损伤。
- 对于比较软的材料，印痕可能不太明显。
2. 洛氏硬度：试验方法：使用洛氏硬度计，在一定载荷和特定压头下，测量材料在压头下的缺口深度来确定硬度。
优点：- 速度快，适用于大量样品的硬度测试。
- 适用于各种硬度范围的材料。
缺点：- 压头大小限制了测试样品的尺寸。
- 不适用于非金属材料。
3. 维氏硬度：试验方法：使用维氏硬度计，通过测量表面痕迹的尺寸来确定硬度。
维氏硬度测试有三种方法：Vickers硬度、Knoop硬度和微纳硬度。
优点：- Vickers硬度适用于各种金属和非金属材料。
- Knoop硬度适用于薄膜和镀层材料。
- 微纳硬度适用于纳米级材料。
缺点：- Vickers和Knoop硬度测试需要显微镜观察痕迹，测试时间较长。
- 微纳硬度测试需要高级仪器。
- 一些非金属材料可能无法进行维氏硬度测试。
总结：布氏硬度适用于各种金属材料，精确度高，但可能对表面造成损伤；洛氏硬度测试速度快，适用于大量样品，但对非金属材料不适用；维氏硬度方法种类丰富，适用于不同类型的材料，但测试时间较长或需要高级仪器。
选择试验方法时应根据具体材料和实验需求进行综合考虑。
微纳测试技术问答题
1.微纳米测试技术包含的尺度范围是多少? 微纳米尺度测试对微纳米尺度制造技术发展有什么重要作用?答：（1）0.1nm-1mm。
（2）测试技术是微纳米技术的基础；测试技术是微纳米技术进一步发展的保障；测试技术也是微纳米技术应用的具体体现。
2.分析说明微纳米测试的特点和内涵?答：（1）被测尺度微小,处于微纳米级；样品小，样品固定困难；信号量相关时信号弱,信噪比小；微纳米测试尺度范围大107(nm-mm)；现有ISO公差不适用；几何量测量中非接触方法使用多.（2）内涵：被测样品、工件的几何尺寸在微纳级；被测工件的精度在微纳级；上述样品相关性能的测试技术和测量方。
3.微纳米结构怎么来的？答：总体来讲：两种方法：Top-Down, 与Bottom-Up。
Top-Down方法是指从大的物体上去除材料形成需要的纳米结构，Bottom-up方法是通过物理、化学以及生物等作用，把小的物体（如原子、分子）拼装形成复杂的结构和系统。
4.试述真空镀膜中在线测量薄膜厚度的主要方法?答：主要方法是石英晶体法。
基本原理: 压电效应和质量负荷效应。
质量负荷效应:当石英晶体芯片上镀了某种膜层，使芯片的厚度增大，则芯片的固有频率会相应的衰减。
测厚原理：石英晶体膜厚监控仪就是通过测量频率或与频率有关的参量的变化而监控淀积薄膜的厚度。
5.薄膜厚度测量的三种方法的比较。
答：台阶仪适合于各种薄膜厚度的测量，测量前必须制备相应的台阶。
实验室最常用的厚度测试设备。
椭圆偏光仪的样品必须是透光或半透光，属于非破坏测量。
球磨法对硬脆膜的厚度测量非常简单有效，价格低廉，工业中应用广泛。
6.薄膜、小体积材料、微结构材料力性能测量方法有那些？答：结合强度（膜基、膜膜等）测量方法有划痕实验、引拉法，剥离法、推倒法、摩擦法超声法、离心法等。
应力（应变）测量方法有旋转指针法、基片弯曲法、谐振频率法、加载变形法、临界挠度法、XRD、鼓泡法等7.纳米压入法如何测量薄膜材料力学性能? 那些因素会影响薄膜力学性能的测量结果? Sinking-in和piling-up分别会对测量结果有何影响?答：（1）通过同步记录加、卸载过程中载荷和位移，获得连续载荷—位移曲线。
微纳测试技术.doc
1、试分析原子间力有哪些种类？哪些对于原子力显微镜有-贡献？原子间力包括：离子键、共价键、排斥力、金属黏附力、范德华力其中：离子键是库仑力形成粒子之间吸引构成离子晶体结构；共价键是两个原子的电子云相互重叠形成吸引力，并且在几个埃内有较强的方向性和衰减性；排斥力来自库仑排斥力和泡利不相容原理形成的排斥力；金属黏附力来自自由共价电子形成的较强的金属键。
范德华力，其作用力较强，存在于各种原子和分子之间，有效距离为几个埃到几百个埃；原子力显微镜中扫描探针和样品之间存在多种相互作用力，例如范德华力、库仑力、磁力、静电力。
2、调研新型的探针技术？四探针法是材料学及半导体行业电学表征较常用的方法，其原理简单，能消除接触电阻影响，具有较高的测试精度。
由厚块原理和薄层原理推导出计算公式，并经厚度、辿缘效应和测试温度的修正即可得到精确测量值。
据测试结构不同，四探针法可分为直线形、方形、范德堡和改进四探针法，其中直线四探针法最为常用,方形四探针多用于微区电阻测量。
四探针法是材料学及半导体行业电学表征的常用方法。
随着微电子器件尺度持续减小，新型纳米材料研究不断深入,须将探针间距控制到亚微米及其以下范畴才能获得更高的空间分辨率和表面灵敏度。
近年来研究人员借助显微技术开发出两类微观四点探针测试系统，即整体式微观四点探针和独立四点扫描隧道显微镜探针系统,随着现代微加工技术的发展，当前探针间距已缩小到儿十纳米范围。
本文综述了微观四点探针技术近年来的研究进展,主要包括测试理论、系统结构与探针制备。
其中,特别详述了涉及探针制备的方法、技术及所面临问题，并展望了微观四点探针研究的发展方向，并给出了一•些具体建议。
参考文献：李建昌，王永，简晓慧,巴德纯.半导体表面电学特性微观四点探针测试技术研究进展[J].真空.2011(01)3、原子力显微镜的快速扫描技术？与其他表面分析技术相比，原子力显微镜具有一些独特的优点。
它可以实时获得具有原子力分辨级的样品表面三维图像，并旦可在真空、大气、液体等多种条件下工作，并不需要特殊的样品制备技术。
微纳测试(5)
22
1.2 转化拉伸测试
在试样上增加一 个辅助结构作为测 试设备的一部分， 降低试样对准的难 度。
23
1.2 集成拉伸测试
24
2. 弯曲梁法
与拉伸测试相比，弯曲梁测试的优点在于： 小的加载力就可以使梁弯曲并产生较大的 变形，易于用光学显微镜测量。 试样加载力可以是推力而不是拉力，夹持 容易，对中问题不突出。 加载力方向上的微小误差对测试结果影响 不大，加载机构相对简单易用。 试样能够做得更小。
硅、氮化硅、二氧化硅和一些金属膜。
测试对象： 杨式模量、断裂强度、疲劳特性、硬度等 基本机械特性。
5
1. 拉伸测试法
拉伸测试是测量弹性模量、泊松 比、屈服强度和断裂强度等参数的最 直接的方法。 通过拉伸试验，能够获得包括材料 塑性变形在内的拉伸应力－应变全过 程曲线。
6
拉伸测试方法有如下优点： 测试数据准确可靠，可以测试多种微机械 材料的力学性能参数。 拉伸测试确定弹性模量的方法符合ASTM标 准E111中关于弹性模量的定义，试验结果 容易理解，通用性强。 拉伸测试提供的目标参数与试样厚度成线 性关系，试样厚度测量不准确所引起的误 差比弯曲测试小的多。
3
MEMS试样的特征长度一般在lmm以下，这给实 验带来一系列困难。
如：如何制作、夹持、对中(保持试样与拉力之间的同 轴性)微小试样、如何提高载荷和位移测量的分辨率、 如何模拟MEMS器件的实际结构和应力状态、如何完 善理论模型等。
4
微尺度材料特性参数测量方法：
拉伸测试法、弯曲测试法、纳米压入法、 鼓膜法、共振频率测试法等。 测试材料：
4.79kjE EM t /[ N0 (1 v) D]
43
硬度的测定方法
硬度的测定方法硬度是材料抵抗划伤、压痕和穿刺的能力，是材料力学性能的重要指标之一。
在工程材料的选择、加工和使用过程中，硬度的测定是至关重要的。
本文将介绍几种常用的硬度测定方法。
一、洛氏硬度测试。
洛氏硬度测试是最常见的一种硬度测试方法，它通过在试样表面施加一定载荷，然后测量压痕的直径或者深度来确定材料的硬度。
洛氏硬度测试方法分为洛氏硬度计和超洛氏硬度计两种类型，分别适用于不同的材料硬度范围。
二、布氏硬度测试。
布氏硬度测试是利用金属球或者金属锥头在试样表面施加一定载荷，通过测量压痕的直径或者深度来确定材料的硬度。
布氏硬度测试方法适用于金属材料和合金的硬度测定，具有简单、快速、准确的特点。
三、维氏硬度测试。
维氏硬度测试是利用金刚石三棱角锥头在试样表面施加一定载荷，通过测量压痕的对角线长度来确定材料的硬度。
维氏硬度测试方法适用于金属材料、陶瓷和淬火层的硬度测定，具有高精度、高重复性的特点。
四、洛克韦尔硬度测试。
洛克韦尔硬度测试是利用金刚石圆锥头在试样表面施加一定载荷，通过测量压痕的对角线长度来确定材料的硬度。
洛克韦尔硬度测试方法适用于金属材料、淬火层和薄板材料的硬度测定，具有高精度、适用范围广的特点。
五、超声硬度测试。
超声硬度测试是利用超声波在试样表面传播并反射，通过测量声波传播时间和反射强度来确定材料的硬度。
超声硬度测试方法适用于金属材料的硬度测定，具有无损伤、无污染、快速的特点。
六、微纳硬度测试。
微纳硬度测试是利用纳米压头在试样表面施加微小载荷，通过测量压痕的深度来确定材料的硬度。
微纳硬度测试方法适用于薄膜、涂层、纳米材料和生物材料的硬度测定，具有高分辨率、高灵敏度的特点。
综上所述，硬度的测定方法有多种多样，每种方法都有其适用范围和特点。
在实际工程中，我们需要根据材料的特性和要求选择合适的硬度测试方法，以确保测定结果的准确性和可靠性。
同时，对于不同的材料和形状，还可以结合多种硬度测试方法进行综合分析，以更全面地了解材料的硬度特性。
微纳晶体材料体膨胀系数测定和计算方法
doi: 10.11857/j.issn.1674-5124.2020050036微纳晶体材料体膨胀系数测定和计算方法何端鹏， 于翔天， 王向轲， 邢 焰， 高 鸿， 李 岩(中国空间技术研究院材料可靠性中心，北京 100094)摘 要: 为解决微纳尺度晶体材料膨胀系数无法直接测量的现状，文章提出一种适用的测试思路及计算方法。
该方法基于材料在不同温度下的XRD 衍射图谱获得晶胞晶格常数，通过“晶格常数-温度”拟合，计算各个物相晶轴的线膨胀系数，进一步计算获得材料的体膨胀系数。
采用该方法对单相高锡焊料及多相PbSn 合金焊球进行测试，获取其体膨胀系数，证实方法有效可行。
该方法能够实现微纳尺度试样的体膨胀系数的测定，包括产品微构件、薄膜材料、电子元器件用引线及焊料等材料，具有对试样要求低、操作简单、表征高效的特点，为微纳晶体材料热膨胀系数的测定提供新思路，具有较强的应用价值。
关键词: 微纳尺度; 晶体材料; 热膨胀系数; XRD 中图分类号: N34；TB9；O551.3文献标志码: A文章编号: 1674–5124(2021)01–0042–07Measurement and calculation of the volume coefficient of expansion formicro/nano crystalline materialsHE Duanpeng, YU Xiangtian, WANG Xiangke, XING Yan, GAO Hong, LI Yan (Material Reliability Center, China Academy of Space Technology, Beijing 100094, China)Abstract : Herein, a method for measuring the volume coefficient of expansion of micro/nano-scale crystalline materials is proposed in order to solve the problem that the parameter is difficult to obtain directly. The volume coefficient of expansion of materials is calculated by using the linear expansion coefficient of crystal axes of each phase, which is available through linear fitting of lattice constant with temperature based on the calculated lattice constants from the XRD diffraction patterns at different temperatures. The examples of single-phase tin solder and multi-phase PbSn solder balls have proved the feasibility and effectiveness of the proposed method.This method can be used to measure the volume coefficient of expansion of micro/nano-scale samples,including the micro-sized structures, film materials, lead wires, solders and other materials for electronic components. This method is simple and efficient in operation without any specimen requirements. Therefore,the study provides a new way to measure the thermal expansion coefficient of micro/nano-scale materials,which has tremendous applicable value.Keywords : micro/nano-scale; crystalline materials; coefficient of thermal expansion; XRD收稿日期: 2020-05-08；收到修改稿日期: 2020-07-31基金项目: 电子元器件质量工程科研项目（2006WR0015，2019WR0012）；电子元器件共性检测项目（1905WK0013）作者简介: 何端鹏（1990-），男，湖南邵阳市人，工程师，硕士，研究方向为航天材料质保及航天材料选用评价研究。
微纳尺度材料与结构力学行为的原位测试方法研究
微纳尺度材料与结构力学行为的原位测试方法研究引言：随着科技的不断进步，微纳尺度材料与结构力学行为的研究变得越来越重要。
微纳尺度材料具有独特的力学行为，与宏观材料存在明显差异。
因此，为了深入了解微纳尺度材料的力学行为，研究人员不断探索新的测试方法。
本文将介绍一些常用的原位测试方法，并讨论它们的应用和局限性。
一、原位拉伸测试方法原位拉伸测试方法是研究微纳尺度材料力学行为的常用方法之一。
它可以通过在显微镜下观察材料在拉伸过程中的变形行为，来获得材料的力学性能。
常见的原位拉伸测试方法包括纳米压痕法、纳米拉伸法等。
纳米压痕法是通过在材料表面施加压痕载荷，观察压痕的变形行为来获得材料的力学性能。
该方法可以直接测量材料的硬度、弹性模量等力学参数，同时还可以研究材料的塑性行为和断裂机制。
纳米拉伸法是通过在材料上施加拉伸载荷，观察材料的拉伸行为来获得材料的力学性能。
该方法可以测量材料的强度、断裂韧性等力学参数，同时还可以研究材料的断裂行为和断裂机制。
然而，原位拉伸测试方法也存在一些局限性。
由于材料的微纳尺度特性，测试过程中可能会受到环境条件的影响，例如温度、湿度等。
此外，由于测试方法的限制，有些材料的力学性能可能无法准确测量。
二、原位压缩测试方法原位压缩测试方法是研究微纳尺度材料力学行为的另一种常用方法。
与原位拉伸测试方法类似，原位压缩测试方法也可以通过观察材料在压缩过程中的变形行为来获得材料的力学性能。
常见的原位压缩测试方法包括纳米压痕法、纳米压缩法等。
纳米压痕法在原位压缩测试中同样起到重要的作用。
通过在材料表面施加压痕载荷，观察压痕的变形行为来获得材料的力学性能。
该方法可以测量材料的硬度、弹性模量等力学参数，同时还可以研究材料的塑性行为和断裂机制。
纳米压缩法是通过在材料上施加压缩载荷，观察材料的压缩行为来获得材料的力学性能。
该方法可以测量材料的强度、断裂韧性等力学参数，同时还可以研究材料的断裂行为和断裂机制。
材料的硬度知识点总结
材料的硬度知识点总结一、硬度的定义和分类硬度是材料抵抗外力作用而不易改变形状或被划伤的能力。
通俗来讲，硬度指的是一个物体表面抵抗其他物体的侵入能力。
硬度测试可以反映材料的抗划伤、变形和磨损性能。
根据硬度测试的原理和方法，硬度可以分为几种类型，包括洛氏硬度、巴氏硬度、维氏硬度、布氏硬度等。
这些不同的硬度测试方法可以用于不同种类的材料，如金属、塑料、陶瓷等。
二、硬度测试方法1. 洛氏硬度测试法洛氏硬度测试法是一种最常用的硬度测试方法，适用于金属和合金等材料的硬度测试。
其原理是利用金属球或金刚石圆锥头对被测试材料施加一定负荷，通过测量在规定负荷下形成的印记直径或深度来计算硬度值。
2. 布氏硬度测试法布氏硬度测试法适用于金属和合金的硬度测试。
其原理是使用不同形状的金属球或金刚石球头对被测材料进行压痕，并通过直观的方式来表示硬度值，是常用的金属硬度测试方法。
3. 巴氏硬度测试法巴氏硬度测试法适用于金属和塑料等材料的硬度测试。
测试时使用金刚石圆锥头对被测材料施加负荷，测定材料表面的压痕的对应深度或对应的硬度值。
4. 维氏硬度测试法维氏硬度测试法适用于薄板、薄壁材料和精细金属制品的硬度测试。
测试时使用金刚石或硬质合金球形或角形穿透头对被测材料施加静载，通过厘米尺或显微镜来测定压痕的对应长度或对应硬度值。
5. 洛氏超划痕硬度测试法洛氏超划痕硬度测试法适用于陶瓷、岩石等非金属材料的硬度测试。
测试时使用金刚石斜锥头对被测样品施加一定负荷，通过测量在规定负荷下形成的划痕长度来计算硬度值。
三、硬度与材料性能的关系硬度是材料的重要力学性能指标，与材料的其他性能密切相关。
硬度可以反映材料的抗划伤、抗变形和抗磨损能力，对于材料的功能和使用寿命具有重要意义。
硬度测试可以提供关于材料力学性能、耐磨性能和加工性能的重要信息，是材料科学研究和工程实践中不可或缺的工具。
1. 硬度与材料的强度和韧性硬度与材料的强度和韧性之间存在一定的关系。
微纳测试
第一章1、微纳米材料的三个特性是什么?答：微尺寸效应、表面与界面效应、量子尺寸效应。
2、微纳测试的研究内容是什么，并解释其内涵答：圆片级测试、管芯级测试和器件级测试。
MEMS圆片级测试主要解决MEMS在工艺线上制造过程中微结构与设计的符合性、微结构之间以及不同批次圆片间的一致性与重复性问题；管芯级测试主要解决封装前微器件的成品率的测试问题；器件级测试有两个方面的目的：其一是检测封装的质量，进行微器件的综合性能测试；另一方面则是考核微器件的可靠性，给出可靠性指标。
3、微纳测试方法有哪两大类答：接触式测试与非接触式测试。
4、微纳测试仪器有哪几类答：光学、电子学、探针等。
5、微纳测试的特点答：被测量的尺度小，一般在微纳米量级；以非接触测量为主要手段。
第二章1、试述光学法在微纳测量技术中的意义（同自动调焦法优点）答：由于是非接触测量，因而对被测表面不造成破坏，可测量十分敏感或柔软的表面；测量速度高，能扫描整个被测表面的三维形貌，且能测量十分复杂的表面结构；用这种方法制成的测量仪器可用在制造加工过程中实现自动化测量。
2、可见光的波长范围答：400~760nm3、凸透镜成像的5种形式答：形式1：当物距大于2倍焦距时，则像距在1倍焦距和2倍焦距之间，成倒立、缩小的实像。
此时像距小于物距，像比物小，物像异侧。
应用：照相机、摄像机。
形式2：当物距等于2倍焦距时，则像距也在2倍焦距，成倒立、等大的实像。
此时物距等于像距，像与物大小相等，物像异侧。
形式3：当物距小于2倍焦距、大于1倍焦距时，则像距大于2倍焦距，成倒立、放大的实像。
此时像距大于物距，像比物大，物像异侧。
应用：投影仪、幻灯机、电影放映机。
形式4：当物距等于1倍焦距时，则不成像，成平行光射出。
形式5：当物距小于1倍焦距时，则成正立、放大的虚像。
此时像距大于物距，像比物大，物像同侧。
应用：放大镜。
4、几何光学的成像原理、波动光学的成像原理答：几何光学成像原理：在均匀介质中，光线直线传播；光的反射定律；光的折射定律；光程可逆性原理。
微纳测试试题
一、填空题（20分，每小题2分）
1.一般来说，微纳米技术研究的尺度范围是指。
2.微纳米材料有。
3.可见光的波长范围约为 nm 。
4.光学显微镜极限分辨本领是。
5.扫描隧道显微镜有两种工作模式。
6.原子力显微镜的接触式利用原子间的。
7.X射线衍射定向法可用于的定向。
8.电阻率最常用的测试方法是。
9.电子与样品相互作用产生各种信号，其中用于扫描电子显微术分析。
10.原子力显微镜有三种工作模式。
二、简答题（40分，每小题5分）
1.微纳米测量技术的特点是什么？有哪些主要的微纳米测量方法？
2.例举两种微传感器最常用的信号检测方式，并说明其优缺点。
3.光学显微镜的分辨率是由物镜还是目镜决定的？并说明其原因。
4.适合用透射电子显微镜观察的样品应具有什么特性。
5.简述光学显微镜、透射电子显微镜与扫描电子显微镜的放大倍率。
6.说明在原子力显微镜测试过程中，微悬臂形变的检测方法有哪些。
7.简述拉曼散射效应。
8.表面粗糙度的主要表征参数包括哪些？
三、论述题（40分，每小题20分）
1.说明微系统测试仪有哪几种测试功能，并详细说明。
2.详述MEMS材料机械特性的测试与宏观机械材料特性的测试有什么区别，主要难点体现在哪些方面。
微纳尺度机械力学性能测试方法研究
微纳尺度机械力学性能测试方法研究引言在微纳尺度范围内，材料和器件的性能表现出与宏观时相比明显不同的特点。
为了全面了解微纳尺度材料和器件的力学性能，需要开发适用于该尺度下的测试方法。
本文将就微纳尺度机械力学性能测试方法进行研究。
一、纳米压痕测试法纳米压痕测试法是一种常用的测试方法，通过使用纳米硬度计对材料进行压痕测试以获得力学性能参数。
纳米压痕测试法的主要原理是将纳米硬度计的金刚石压头压入材料表面，通过测量压头的压痕面积和压头的载荷大小来计算材料的硬度。
此方法具有无损性、高灵敏度和高精确度的优点，适用于多种材料和结构的测试。
二、纳米拉曼光谱测试法纳米拉曼光谱测试法是一种通过测量材料散射光的频率、强度和偏振方向来分析材料力学性能的方法。
该测试方法利用纳米大小的探针与材料表面相互作用，通过测量散射光的频率移动和强度变化来得到材料的应力应变信息。
纳米拉曼光谱测试法具有高分辨率、高灵敏度和无需预处理样品的优势，适用于研究各种微纳尺度材料的力学性能。
三、原子力显微镜测试法原子力显微镜测试法是一种通过扫描探针与样品表面之间的相互作用力量来测量微纳尺度材料的力学性能的方法。
原子力显微镜通过在纳米尺度下扫描材料表面，利用探针与样品之间的相互作用力量来绘制出材料的表面形貌和力学性能分布。
该测试方法具有高分辨率、高灵敏度和无需破坏性的优势，适用于研究微纳尺度材料的强度、硬度和弹性等力学性能。
四、纳米压缩试验法纳米压缩试验法是一种通过在微纳尺度下施加压缩载荷来测量材料的力学性能的方法。
该测试方法通常使用纳米机械测试仪，通过施加不同的载荷和测量材料的位移来计算材料的弹性模量和硬度等力学性能。
纳米压缩试验法具有高精确度、高可重复性和无需破坏性的优势，适用于研究微纳尺度材料的力学性能。
五、微纳尺度力学性能测试方法的应用微纳尺度力学性能测试方法在材料科学、纳米技术和生物医学等领域具有广泛的应用。
在材料科学中，这些测试方法可用于评估微纳尺度材料的力学性能和改善材料设计。
微纳尺度机械材料性能测试与分析
微纳尺度机械材料性能测试与分析随着技术的发展和人们对材料性能需求的不断增加，微纳尺度机械材料的研究和应用越来越受到重视。
微纳尺度机械材料的性能测试和分析是评估材料质量和性能的重要手段，对于材料的研发、优化和应用具有重要意义。
1. 微纳尺度机械材料性能测试技术的发展随着微纳加工技术的成熟和先进仪器设备的使用，微纳尺度机械材料性能测试技术得到了迅猛发展。
常用的微纳尺度机械材料性能测试技术包括纳米硬度测试、纳米压痕测试、纳米拉伸测试等。
这些测试方法可以在微米或甚至纳米尺度上对材料的硬度、强度、韧性等性能进行精确测量。
2. 微纳尺度机械材料性能分析的方法微纳尺度机械材料性能分析是对测试数据进行处理和分析的过程，目的是获取材料的相关力学参数和性能指标。
常用的微纳尺度机械材料性能分析方法包括应力-应变曲线拟合、杨氏模量计算、断裂韧度计算等。
这些分析方法能够有效地从实验数据中提取有关材料性能的信息。
3. 微纳尺度机械材料性能测试与分析的挑战虽然微纳尺度机械材料性能测试与分析技术得到了长足的发展，但仍然存在一些挑战。
首先，微纳尺度的测试难度较大，要求测试设备和条件都要具备高精度和高稳定性。
其次，材料在微纳尺度下的力学性能可能与宏观尺度存在差异，需要对测试方法和数据分析进行修正和校正。
此外，材料在微纳尺度下的机械行为受到尺寸效应、表面效应等因素的影响，对于这些影响因素的研究也是一个重要的课题。
4. 微纳尺度机械材料性能测试与分析的应用微纳尺度机械材料性能测试与分析技术在材料科学、机械工程、电子工程等领域都有着广泛的应用。
在材料研发领域，微纳尺度机械材料性能测试与分析可以提供宏观尺度下无法得到的细节信息，为新材料的设计和优化提供依据。
在机械工程领域，微纳尺度机械材料性能测试与分析可以用于评估材料的结构疲劳性能，以及预测材料在微纳尺度下的变形和损伤行为。
在电子工程领域，微纳尺度机械材料性能测试与分析可以用于研究微纳电子器件的力学特性，以及改善和优化电子器件的性能。
微纳尺度传感器的设计及其性能测试研究
微纳尺度传感器的设计及其性能测试研究微纳尺度传感器的设计通常采用微纳加工技术，例如微流体技术、光刻技术和薄膜技术等。
设计过程中需要考虑传感器的尺寸、材料选择、结构设计和工艺制备等因素。
其中，尺寸的选择受限于实际应用场景中要测量的参数范围，同时要考虑制备工艺的可行性。
材料选择应考虑传感器的灵敏度和稳定性，常用的材料有硅、聚合物和金属等。
结构设计包括传感器的形状、排列和连接方式等，根据应用需求选择合适的结构。
工艺制备包括清洗、薄膜沉积、光刻和离子刻蚀等步骤，要保证制备的传感器具有高度一致性和可重复性。
性能测试是评价微纳尺度传感器性能优劣的关键环节。
常用的性能测试方法包括灵敏度测试、选择性测试、响应时间测试和稳定性测试等。
灵敏度是指传感器对待测参数变化的响应能力，可以通过施加不同大小的待测参数来测试传感器的输出响应。
选择性是指传感器对不同参数的选择程度，可以通过人工制造不同干扰信号来测试传感器的选择性。
响应时间是指传感器从接收到信号到产生响应的时间，可以通过高速数据采集和分析方法测试。
稳定性是指传感器输出的长期稳定性，可以通过长时间连续测试和比对实验数据来评估。
在性能测试中，还需要考虑传感器的噪声特性和温度特性。
噪声特性是指传感器输出的随机误差，可以通过信噪比和方差等参数进行评价。
温度特性是指传感器输出与温度之间的关系，对于温度敏感的传感器，需要进行温度校准和温度补偿等处理。
综上所述，微纳尺度传感器的设计和性能测试是一个复杂且精细化的工作。
通过合理的设计和完备的性能测试手段，可以实现微纳尺度传感器的高灵敏度、高选择性和高稳定性，从而满足不同领域对传感器的需求。
电化学分析方法的微纳尺度探测
电化学分析方法的微纳尺度探测电化学分析是一种通过测量电流和电势来研究物质的方法。
在过去的几十年里，随着纳米技术的发展，人们开始关注如何在微观和纳米尺度下进行电化学分析。
这种微纳尺度探测技术在材料科学、生物医学和能源领域都有广泛应用。
本文将介绍几种常见的微纳尺度电化学分析方法以及它们的应用。
1. 电化学扫描探针显微镜（Electrochemical Scanning Probe Microscopy，ESPM）电化学扫描探针显微镜是一种高分辨率的电化学表征方法，它可以在纳米尺度下对材料进行电位和电流的测量。
通过使用纳米尖端探针，可以在不同区域获取位置分辨率非常高的电流和电位图像。
ESPM在电池材料研究中的应用非常广泛，可以帮助科研人员了解材料的电化学性能和储能机制。
2. 单微粒电化学（Single Particle Electrochemistry，SPE）单微粒电化学是一种用于研究单个微粒电极的方法。
通过将微粒电极与电化学生物传感器结合，可以实现对微粒电极上的电化学反应进行实时监测。
SPE在生物医学领域中的应用非常广泛，例如用于检测肿瘤标记物和药物传递系统的电化学分析。
3. 电化学石墨烯（Electrochemical Graphene，ECG）电化学石墨烯是一种利用石墨烯材料进行电化学研究的方法。
由于石墨烯的高导电性和大表面积，ECG技术可以实现对微纳尺度上电化学反应的探测和调控。
ECG在能源储存和催化领域的应用前景广阔，例如用于制备高性能的电化学超级电容器和催化剂。
4. 纳米电化学池（Nanoelectrochemical Cells，NEC）纳米电化学池是一种将微纳尺度电极硅芯片与纳米流体技术结合的电分析方法。
通过控制电极尺寸和纳米流体的流动，可以实现对微纳尺度区域的电位和电流测量。
NEC在生物分析和材料表征中有着广泛的应用，例如用于检测单个细胞中的电流和电荷转移。
5. 电化学纳米探针（Electrochemical Nanoprobes，ENPs）电化学纳米探针是一种利用纳米尺度电极探针进行电位和电流测量的方法。
微纳尺度MEMS传感器制备和模型仿真技术表征与测试
微纳尺度MEMS传感器制备和模型仿真技术表征与测试微纳尺度MEMS（Micro Electro-Mechanical Systems，微机电系统）传感器是一种基于微纳技术制备的具有微机电一体化功能的传感器。
它具有尺寸小、功耗低、响应速度快、精度高等特点，广泛应用于工业控制、医疗设备和消费电子等领域。
在微纳尺度MEMS传感器的制备和模型仿真技术方面，表征与测试的重要性不可忽视。
首先，微纳尺度MEMS传感器的制备是保证其性能的关键。
微纳技术的发展为传感器的制备提供了一种精确控制器件尺寸和结构的方法。
制备过程中，需要采用高精度的光刻技术、扩散、沉积、蚀刻等工艺步骤来实现传感器的微纳尺度结构。
此外，传感器材料的选择也是制备过程中需要考虑的重要因素。
常用的材料有硅、玻璃和聚合物等。
通过不同的制备工艺和材料选择，可以实现不同类型和功能的微纳尺度MEMS传感器。
其次，模型仿真技术对于微纳尺度MEMS传感器的设计和性能分析具有重要意义。
借助仿真软件，可以对传感器的结构、材料和工艺参数进行模拟和优化。
通过建立传感器的数学模型，可以预测其在不同工作条件下的性能表现。
仿真结果可以为传感器设计提供重要参考，帮助工程师优化传感器的结构和工艺参数，提高其灵敏度、精度和可靠性。
第三，对微纳尺度MEMS传感器进行表征与测试是验证其性能的关键环节。
传感器性能的表征与测试包括静态和动态性能测试。
静态性能测试主要包括灵敏度、线性度、分辨率和稳定性等指标的测试。
而动态性能测试则关注传感器在响应时间、频率响应和抗干扰等方面的表现。
表征与测试的过程需要采用适当的测试设备和方法，如静电力和压力测量系统、微机电系统测试平台等。
通过表征和测试，可以全面了解传感器的性能特性，评估其是否满足设计要求。
在微纳尺度MEMS传感器制备和模型仿真技术表征与测试中，还有一些挑战需要克服。
首先，微纳尺度制备技术要求高度精确，制备过程容易受到环境和材料的干扰。
这要求研究人员采用高精度的设备和工艺控制方法，提高制备的一致性和可重复性。

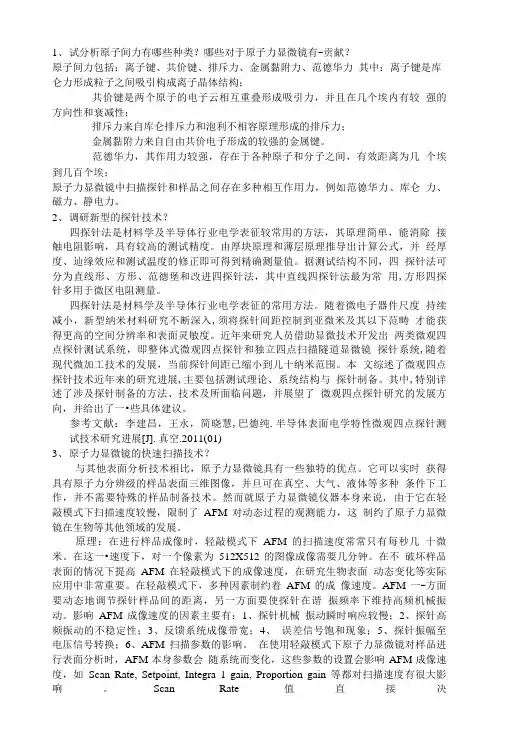

微纳测试技术
1、试分析原子间力有哪些种类？哪些对于原子力显微镜有贡献？原子间力包括：离子键、共价键、排斥力、金属黏附力、范德华力其中：离子键是库仑力形成粒子之间吸引构成离子晶体结构；共价键是两个原子的电子云相互重叠形成吸引力，并且在几个埃内有较强的方向性和衰减性；排斥力来自库仑排斥力和泡利不相容原理形成的排斥力；金属黏附力来自自由共价电子形成的较强的金属键。
范德华力，其作用力较强，存在于各种原子和分子之间，有效距离为几个埃到几百个埃；原子力显微镜中扫描探针和样品之间存在多种相互作用力，例如范德华力、库仑力、磁力、静电力。
2、调研新型的探针技术？四探针法是材料学及半导体行业电学表征较常用的方法,其原理简单,能消除接触电阻影响,具有较高的测试精度。
由厚块原理和薄层原理推导出计算公式,并经厚度、边缘效应和测试温度的修正即可得到精确测量值。
据测试结构不同,四探针法可分为直线形、方形、范德堡和改进四探针法,其中直线四探针法最为常用,方形四探针多用于微区电阻测量。
四探针法是材料学及半导体行业电学表征的常用方法。
随着微电子器件尺度持续减小,新型纳米材料研究不断深入,须将探针间距控制到亚微米及其以下范畴才能获得更高的空间分辨率和表面灵敏度。
近年来研究人员借助显微技术开发出两类微观四点探针测试系统,即整体式微观四点探针和独立四点扫描隧道显微镜探针系统,随着现代微加工技术的发展,当前探针间距已缩小到几十纳米范围。
本文综述了微观四点探针技术近年来的研究进展,主要包括测试理论、系统结构与探针制备。
其中,特别详述了涉及探针制备的方法、技术及所面临问题,并展望了微观四点探针研究的发展方向,并给出了一些具体建议。
参考文献：李建昌,王永,简晓慧,巴德纯.半导体表面电学特性微观四点探针测试技术研究进展[J].真空.2011(01)3、原子力显微镜的快速扫描技术？与其他表面分析技术相比，原子力显微镜具有一些独特的优点。
它可以实时获得具有原子力分辨级的样品表面三维图像，并且可在真空、大气、液体等多种条件下工作，并不需要特殊的样品制备技术。
微纳米测量与工艺
E = 1P E = 1S
ϕ1P − ϕ1S = 2 P − π / 2
椭圆偏振法原理
反射线偏光的获得
X’ E’P
′ / ES ′ EP tgψ = E1P / E1S
′ − ϕS ′ ) − (ϕ1P − ϕ1S ) ∆ = (ϕ P
MEMS Lab－超净间
黄光区 腐蚀清洗区 等离子区 炉管区 测试区
MEMS Lab－超净间
黄光区 腐蚀清洗区 等离子区 炉管区 测试区
电感 耦合 高频 等离 子体 （ICP）
MEMS Lab－超净间
黄光区 腐蚀清洗区 等离子区 炉管区 测试区
1.干氧: O2+si --> sio2 2.湿氧: H2O + Si -->sio2 + 2H2
d = T DSiO2 t
DSiO2 « DSi 足够的厚度
二氧化硅薄膜
薄膜质量检测
厚度测量
辨色法 干涉法 椭圆偏振法
缺陷检测
表面观察法 化学腐蚀法
金属薄膜
制作工艺和用途
导线，电极，焊盘；掩膜 蒸发，溅射
薄膜质量检测
厚度测量
称重法 电阻法 台阶法 椭圆偏振法 表面观察法
[110] 45° {110}n型 [100]
[110] [100]
{110}p型
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
