(完整版)电气控制与PLC期末试题及知识点详细总结大全
电气控制与plc试题及答案
电气控制与plc试题及答案电气控制是现代工业中基础而重要的领域，它涉及到电路、传感器、执行器、自动化控制等。
PLC（可编程逻辑控制器）作为电气控制的核心部件之一，承担着各种工业设备的自动化控制任务。
本文将介绍一些电气控制与PLC方面的试题，并提供详细的答案解析。
第一部分：选择题1. 以下哪个是电气控制系统中常用的传感器类型？A. 电子开关B. 光电传感器C. 压力传感器D. 所有选项都是答案：D。
电气控制系统中常用的传感器类型包括电子开关、光电传感器和压力传感器等。
2. 下面哪个元器件在电气控制电路中通常用于开关或保护电路？A. 电容器B. 电感器C. 二极管D. 继电器答案：D。
继电器在电气控制电路中常用于开关或保护电路。
3. PLC主要用于什么类型的控制？A. 数字控制B. 模拟控制C. 逻辑控制D. 所有选项都是答案：C。
PLC主要用于逻辑控制，通过运算、判断和逻辑运算实现对工业设备的控制。
4. PLC的输入和输出可以是数字信号，也可以是模拟信号。
这种说法是否正确？A. 正确B. 错误答案：B。
PLC的输入和输出主要是数字信号，但也可以通过模拟输入/输出模块实现对模拟信号的处理。
5. PLC的编程语言主要有以下哪些？A. LD（梯形图）B. SFC（顺序功能图）C. FBD（功能块图）D. 所有选项都是答案：D。
PLC的主要编程语言包括LD（梯形图）、SFC（顺序功能图）和FBD（功能块图）等。
第二部分：简答题1. 请简要解释电气控制系统的组成和工作原理。
电气控制系统由电源、传感器、控制器和执行器组成。
其中，传感器感知被控对象的状态，将其转换为电信号；控制器接收传感器信号，通过运算、判断和逻辑运算得出控制信号；执行器接收控制信号，执行相应的动作，实现对被控对象的控制。
2. 请简述PLC的优点及应用领域。
PLC具有编程灵活、可扩展性强、稳定可靠等优点。
它广泛应用于工业自动化领域，如生产线控制、机械设备控制、交通信号控制等。
《电气控制与PLC》期末考试试卷
《电气控制与PLC 》期终考试试卷题号 一二三 四 五 总分总分人分数一、填空题（每空2分，共24分） 1、三相异步电动机的反接制动的关键在于将 进行切换，且当转速接近零时，能自动将电源切断，控制电路可采用 来判断电动机的零速点并及时切断三相电源。
2、OMRON C 系列P 型机的定时器有TIM 和TIMH 两种，它们都是减1延时定时器，但定时单位不同，TIM 的单位是 s ，而TIMH 的单位是 s 。
在PLC 停电时，定时器要 ，而计数器 。
3、“”符号为 开关常闭触点，“”符号为 (通/断)电延时时间继电器的延时 (断开/闭合)常闭触点。
“”是继电器的图形符号。
4、在OMRON PLC 的功能指令中 是锁存指令， 是按位进行移位的指令。
二、判断题（共10小题，每小题2分，共20分）1、复位输入为高电平时，计数器当前值返回到设定值。
………………（ ）2、继电器控制系统与PLC 控制系统的主要区别在于控制过程的不同，继电器控制系统为接线程序控制，PLC 控制系统为存储程序控制。
……………（ ）3、在PLC 梯形图中，既有线圈，又有常开、常闭触点，表示了一个真正的继电器。
………………………………………………………………………（ ）4、失压保护的目的是防止电压恢复时电动机自起动。
…………………（ ）5、三相笼型异步电动机的电气控制线路，如果使用熔断器作短路保护，就不阅卷人阅卷人班级 学号 姓名 - -------------------------------------装--------------------------------------------订---------------------------------------线-------------------------------------必再装热继电器作过载保护。
……………………………………………（）6、一台额定电压为 220V 的交流接触器在交流 220V 和直流 220 的电源上均可使用。
电气控制与plc应用技术期末试题及答案
电气控制与plc应用技术期末试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算器D. 可编程逻辑电路答案：A2. 下列哪个不是PLC的特点？（）A. 高可靠性B. 高灵活性C. 高成本D. 易于编程答案：C3. PLC的输入/输出接口通常采用（）。
A. 继电器B. 晶体管C. 集成电路D. 光耦答案：B4. 在PLC中，用于实现顺序控制的编程方法是（）。
A. 梯形图B. 语句表C. 功能块图D. 结构化文本答案：A5. PLC的扫描周期主要受（）的影响。
A. 程序复杂度B. 外部负载C. 电源电压D. 内部存储器大小答案：A6. PLC的输出接口通常采用（）。
A. 开关量输出B. 模拟量输出C. 脉冲输出D. 以上都是答案：D7. 在PLC中，用于实现定时控制的软元件是（）。
A. 计数器B. 定时器C. 累加器D. 寄存器答案：B8. PLC的编程语言不包括（）。
A. 梯形图B. 汇编语言C. 功能块图D. 结构化文本答案：B9. PLC的输入接口主要用于接收（）。
A. 模拟信号B. 脉冲信号C. 开关信号D. 以上都是答案：D10. PLC的输出接口主要用于控制（）。
A. 传感器B. 显示器C. 执行器D. 以上都是答案：C二、多项选择题（每题3分，共15分）1. PLC的编程语言包括（）。
A. 梯形图B. 布尔逻辑C. 功能块图D. 结构化文本答案：ACD2. PLC在工业自动化中的应用包括（）。
A. 包装机械B. 交通信号控制C. 家庭照明D. 机器人控制答案：ABD3. PLC的输入设备可以是（）。
A. 按钮B. 传感器C. 继电器D. 显示器答案：AB4. PLC的输出设备可以是（）。
A. 继电器B. 指示灯C. 电机D. 显示器答案：ABC5. PLC的编程软件通常具备的功能包括（）。
A. 程序编辑B. 程序下载C. 故障诊断D. 数据监控答案：ABCD三、判断题（每题2分，共10分）1. PLC的输出接口可以直接驱动大功率电机。
电气控制与PLC期末考试复习题
电气控制与PLC期末考试复习题一、填空题1、工作在交流电压1200 V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器;2、电磁机构由吸引线圈、铁心、衔铁等几部分组成;3、交流接触器的触点系统分为主触头和辅助触点,用来直接接通和分断交流主电路和控制电路;4、热继电器是利用电流流过发热元件产生热量来使检测元件受热弯曲,从而推动机构动作的一种保护电器,主要被用作电动机的长期过载保护.5、熔断器主要由熔体、熔断管座、填料及导电部件等组成;6、各种低压断路器在结构上都有主触头及灭弧装置、脱扣器和操作机构等部分组成;7、三相异步电动机常用的减压起动方式有：星形-三角形Y-△减压起动、自耦变压器减压起动、延边三角形减压起动、定子串电阻减压起动等;8、PLC的基本结构由中央处理器、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成;9、PLC的软件由系统程序和用户程序两大部分组成;10、PLC常用的编程语言有：梯形图、布尔助记符和高级语言11、触点系统的结构形式有桥式触点、指形触点;12、工作在交流电压1200 V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器;13、交流接触器的触点系统分为主触头和辅助触点,用来直接接通和分断交流主电路和控制电路;14、热继电器有多种结构形式,最常用的是双金属片结构,即由两种不同膨胀系数的金属片用机械碾压而成,一端固定,另一端为自由端;15、熔断器主要作为电路的短路保护元件;16 、三相笼型异步电动机的制动方法一般采用机械制动和电气制动,其中电气制动方法有：反接制动、能耗制动、再生制动等;17、电气控制系统中常用的保护环节有短路保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等;18、PLC的基本结构由中央处理器、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成;19、按PLC物理结构形式的不同,可分为整体式和模块式两类;20、PLC常用的编程语言有：梯形图、指令表、高级语言;二、选择题1、电磁机构中,吸引线圈的作用是： AA、将电能转化成磁场能量B、将磁场能转化成电能2、用来分断或接通主电路的是交流接触器的AA、辅助触点B、主触点3、电磁式交流接触器和交流继电器的区别是： B A、交流接触器有短路环,而继电器没有B、交流接触器有主、辅助触点之分,而继电器没有C、没有区别4、熔断器作为短路保护的电器,它是 B 于被保护电路中的;A、并接B、串接C、串接或并接都可以5、把线圈额定电压为220V的中间继电器线圈误接入380V的交流电源上会发生的问题是： CA、中间继电器正常工作B、中间继电器产生强烈震动C、烧毁线圈D、烧毁触点6、交流接触器的电气文字符号是： DA、KAB、KTC、SBD、KM7、熔断器的电气文字符号是： AA、FUB、KMC、KAD、FR8、下列对PLC软继电器的描述正确的是： AA、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确9、AN指令的作用是： CA、用于单个常闭触点与前面的触点串联连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常开触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接10、ST指令的作用是： D A、用于串联或并联连接 B、常闭触点与起始母线的连接C、用于驱动线圈 D、常开触点与起始母线的连接11、电磁机构中,吸引线圈的作用是： AA、将电能转化成磁场能量B、将磁场能转化成电能12、用来分断或接通控制电路的是交流接触器的 AA、辅助触点B、主触点13、电磁式交流接触器和交流继电器的区别是：BA、交流接触器有短路环,而继电器没有B、交流接触器有主、辅助触点之分,而继电器没有C、没有区别14、下列对PLC输入继电器的描述正确的是： AA、输入继电器的线圈只能由外部信号来驱动B、输入继电器的线圈只能由程序来驱动C、输入继电器的线圈既可以由外部信号来驱动又可以由程序来驱动15、把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是： CA、接触器正常工作B、接触器产生强烈震动C、烧毁线圈D、烧毁触点16、中间继电器的电气符号是： CA、SBB、KTC、KAD、KM17、自动空气开关的电气符号是： BA、SBB、QFC、FRD、FU18、下列对PLC软继电器的描述,正确的是：AA、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确19、OR指令的作用是：DA、用于单个常开触点与前面的触点串联连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常闭触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接20、用于驱动线圈的指令是： D A、LD B、AND C、OR D、OUT三、判断题1、电磁式交流接触器的铁心端面上必须安装一个铜制的短路环; 正确2、产生电弧的条件是：A、在大气中断开电路 B、被断开电路的电流超过某一数值 C、断开后加在触点间隙两端电压超过某一数值在12—20V之间 B3、交流接触器在灭弧装置损坏的情况下也可以使用; 错4、安装刀开关时,刀开关在合闸状态下手柄应该向上,不能倒装和平装,以防止闸刀松动落下时误合闸; 对5、一般情况下,速度继电器有两对常开触点和两对常闭触点,当电动机带动其转子向某方向运行达到某一转速时,有一对常开触点接通,常闭触点断开,所以速度继电器可以用于电机的制动控制; 对6、PLC的输出继电器的线圈不能由程序驱动,只能由外部信号驱动错7、PLC的输出线圈可以放在梯形图逻辑行的中间任意位置; 错8、PLC的软继电器编号可以根据需要任意编写; 错9、在绘制电气元件布置图时,重量大的元件应放在下方,发热量大的元件应放在上方; 对10、在设计PLC的梯形图时,在每一逻辑行中,并联触点多的支路应放在左边; 对11、电磁机构由吸引线圈、铁心、衔铁等几部分组成; 对12、因为交流电磁继电器的触点工作电流较小,所以其铁心端面上不需要安装短路环; 对13、交流接触器的灭弧罩如果损坏,一时又找不到零件更换,可以先去掉灭弧罩使用; 错14、为了避免误操作,通常将控制按钮的按钮帽用红色表示停止按钮,绿色表示启动按钮;对15、安装刀开关时,刀开关在合闸状态下手柄应该向上,不能倒装和平装,以防止闸刀松动落下时误合闸; 对16、PLC的输出继电器的线圈只能由程序驱动; 对17、在设计PLC的梯形图时,左母线与线圈之间是否需要触点可以根据需要确定; 错18、PLC的所有软继电器都是既有线圈又有触点; 错19、在绘制电器元件布置图时,重量大的元件应放在上方,而发热量大的元件应放在下方; 错20、在设计PLC的梯形图时,在每一逻辑行中,串联触点多的支路应放在上方 ; 对四、问答题1、下列电路为电动机正反转控制电路KM1控制电机正转,KM2控制电机反转,试简述其工作过程;答：1、接通电源,按下正转启动按钮SB2,正转接触器KM1的线圈得电工作,其常开辅助触点闭合实现自锁,电机开始正转,其常闭辅助触点断开,使反转接触器KM2的线圈不能得电而不能工作即实现互锁；松开SB2,正转接触器KM1也能继续工作;在KM1工作过程中如果按下反转启动按钮SB3,其常闭触点使正转接触器KM1的线圈断电而停止工作,即电机停止正转；同时反转接触器KM2的线圈得电开始工作,其常开辅助触点闭合实现自锁,常闭辅助触点断开使KM1无法得电工作即实现互锁,电机开始反转；松开SB3,反转接触器KM2也能继续工作;在电机正转或反转过程中如果按下停止按钮SB1,相应接触器线圈失电停止工作,电机停止运转;如果该电路出现短路,则熔断器FU1迅速熔断而切断电路电源；如果电机过载,则热继电器的常闭触点断开而切断相应接触器线圈的电源,达到电机过载保护的目的;2、写出下面梯形图的程序语句;3、指出下面梯形图中的错误在错误处用A、B、C、……标明,不用改正;4、简述下列电路的工作过程;5、指出下面梯形图中的错误在错误处用A、B、C、……标明,不用改正;五、分析题1、下列电路为三相笼型电机单向旋转连续控制电路,接通电源,当按下启动按钮SB2时,交流接触器KM不工作,试分析故障原因;1.熔断器FU1、FU2烧毁或接触不良；2.按钮SB1、SB2损坏或触点接触不良；3.热继电器FR故障或常闭触点断开；4.交流接触器故障5.线路故障6.熔断器FU1、FU2烧毁或接触不良；7.按钮SB1、SB2损坏或触点接触不良；8.热继电器FR故障或常闭触点断开；9.交流接触器故障；。
PLC期末考试题全和答案解析
PLC期末考试题全和答案解析试题（⼆）答案⼀、填空题（每空1分，共30分）1.交流接触器主要由触头系统、电磁系统、和灭弧系统组成。
为了减⼩铁⼼的振动和噪⾳，在铁⼼上加⼊短路环。
2.⽋电流继电器在正常⼯作电流流过线圈时，衔铁是吸合状态，⽽当流过线圈的电流⼩于整定电流时衔铁释放。
3.三相闸⼑开关垂直安装时，电源端应在上⽅，负载端应在下⽅。
4.复合按钮的复位顺序为：常开按钮先断开, 常闭按钮后闭合。
5.根据⼯作电压的⾼低，电器分为低压电器和⾼压电器。
6.频敏变阻器的等效阻抗随频率的减⼩⽽减⼩。
7.PLC的⼯作⽅式为周期循环扫描，其⼯作过程分为输⼊采样、程序执⾏和输 _ 出刷新三个阶段。
8.数据寄存器D存放16位⼆进制的数据，其中最⾼位为符号位，当最⾼位为1时为负数，为0时为正数。
9.FP系列PLC的输⼊和输出继电器采⽤⼗六进制编号，其它部继电器为⼗六_进制编号。
10.速度继电器常⽤以接受转速信号，当电动机的转⼦转速上升到120 r/min以上时触头动作；下降到100 r/min以下时触点复位。
11.在FP系列PLC中，EV是经过值寄存器。
12.FP系列PLC在功能指令中，R900为⾃诊断错误标志,R9007为操作标志，R9013为初始闭合继电器。
、画图题（每题10分，共20 分）1.画出下列继电器的图形符号:A.断电延时打开常闭触点；B.通电延时打开常开触点；C.复合按钮;D.热继电器常闭触制回路）。
试题（四）答案、填空（每空 0.5分，共30分）1、低压电器是指⼯作电压在直流1500V 或交流1200V 以下的各种电as四、根据梯形图分析程序，完成下列要求:（10分）2、触器按其主触头通过电流的种类，可分为—直流—接触器和—交流—接触器。
3、继电接触器控制电路是由各种⼀按钮_、—⾏程开关—、_继电器__、_ 接触器__、—熔断器等元件组成，实现对电⼒拖动系统的起动、调速、制动、反向等的控制和保护，以满⾜对⽣产⼯艺对电⼒拖动控制的要求。

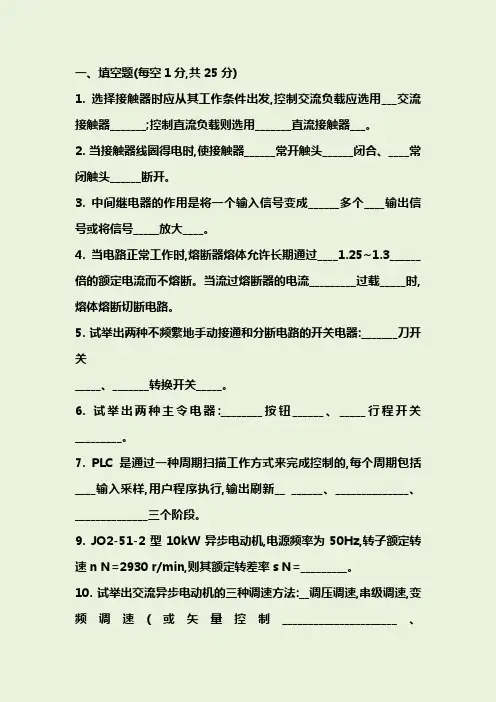

电气控制及PLC试题库和答案要点
一、填空题(每空1分,共25分)1. 选择接触器时应从其工作条件出发,控制交流负载应选用___交流接触器_______;控制直流负载则选用_______直流接触器___。
2. 当接触器线圈得电时,使接触器______常开触头______闭合、____常闭触头______断开。
3. 中间继电器的作用是将一个输入信号变成______多个____输出信号或将信号_____放大____。
4. 当电路正常工作时,熔断器熔体允许长期通过____1.25~1.3______倍的额定电流而不熔断。
当流过熔断器的电流_________过载_____时,熔体熔断切断电路。
5. 试举出两种不频繁地手动接通和分断电路的开关电器:_______刀开关_____、_______转换开关_____。
6. 试举出两种主令电器:________按钮______、_____行程开关_________。
7. PLC是通过一种周期扫描工作方式来完成控制的,每个周期包括____输入采样,用户程序执行,输出刷新__ ______、______________、______________三个阶段。
9. JO2-51-2型10kW异步电动机,电源频率为50Hz,转子额定转速n N=2930 r/min,则其额定转差率s N=_________。
10. 试举出交流异步电动机的三种调速方法:__调压调速,串级调速,变频调速(或矢量控制______________________、__________________________、____________________________。
11. 试举出FP1的两种特殊功能:_________________、_________________。
1~5. ×√√××6~10. ×√√×√二、判断题(正确划“√”,错误划“×”。
每小题1分,共10分)()1. 交流接触器通电后如果铁心吸合受阻,将导致圈烧毁。
(完整版)电气控制及PLC试题库和答案.(DOC)
一、填空题（每空1分，共25分）1. 选择接触器时应从其工作条件出发，控制交流负载应选用___交流接触器_______;控制直流负载则选用_______直流接触器___。
2. 当接触器线圈得电时，使接触器______常开触头______闭合、____常闭触头______断开.3. 中间继电器的作用是将一个输入信号变成______多个____输出信号或将信号_____放大____。
4. 当电路正常工作时，熔断器熔体允许长期通过____1.25~1.3______倍的额定电流而不熔断.当流过熔断器的电流_________过载_____时，熔体熔断切断电路。
5. 试举出两种不频繁地手动接通和分断电路的开关电器：_______刀开关_____、_______转换开关_____。
6。
试举出两种主令电器：________按钮______、_____行程开关_________。
7. PLC是通过一种周期扫描工作方式来完成控制的,每个周期包括____输入采样,用户程序执行，输出刷新__ ______、______________、______________三个阶段。
9. JO2—51—2型10kW异步电动机，电源频率为50Hz，转子额定转速n N=2930 r/min,则其额定转差率s N=_________.10。
试举出交流异步电动机的三种调速方法：__调压调速，串级调速，变频调速（或矢量控制______________________、__________________________、____________________________。
11. 试举出FP1的两种特殊功能：_________________、_________________。
1~5. ×√√×× 6~10。
×√√×√二、判断题(正确划“√”，错误划“×”。
每小题1分，共10分）( ）1。
电气控制与PLC应用期末总复习题
电气控制与PLC应用(第二版)复习提纲电气控制与PLC应用期末复习考试题型第一部分填空题第一章常用低压控制电源(33’)1、低压电器用于交流电压1200V、直流电压1500V以下的电路中。
2、接触器主要由电磁系统、触头系统和灭弧装置组成。
3、电磁系统包括铁心(衔铁)、静铁心和电磁线圈3部分。
4、常见的灭弧装置有电动力灭弧、灭弧栅灭弧和磁吹灭弧。
5、时间继电器按延时方式可分为通电延时和断电延时。
6、速度继电器主要有定子、转子和触头3个部分组成，动作转速在120r/min左右，复位转速在100r/min以下。
7、低压断路器又称自动空气开关或自动开关。
8、低压断路器相当于刀开关、熔断器、热继电器、过电流继电器和欠电压继电器组合。
9、当低压电网发生人体触电或设备漏电时，漏电保护器能迅速自动切断电源，从而避免造成事故。
10、漏电保护器按其检测故障信号的不同可分为电压型和电流型。
11、低压隔离器也称刀开关，品种主要有低压刀开关、熔断器式刀开关和组合开关3种。
12、位置开关按其结构不同可分为直动式、滚轮式和微动式。
第二章电气控制线路的基本原则和基本环节(26’)1、电气控制线路的表示方法有：电气原理图、电气元件布置图和电气安装接线图3种。
2、电气控制工程图中，文字符号分为基本文字符号和辅助文字符号。
3、三相笼型电动机减压启动的方法有定子绕组串电阻减压启动、自耦变压器减压启动、Y-△减压启动和延边三角形减压启动等。
4、三相异步电动机常用的电气制动方法有：反接制动、能耗制动、发电制动和电容制动等。
5、三相异步电动机的调速方法有：改变电动机定子绕组的磁极对数p、改变电源频率f1和改变转差率s等。
第三章可编程控制器基础(14’)1、PLC的存储器单元可分为两个部分：系统程序存储器和用户程序存储器。
2、PLC的输入单元通常有直流、交流和交直流3种类型。
3、PLC的输出方式通常有继电器方式、晶体管方式和晶闸管方式3种方式。
(完整版)电气控制及PLC试题库和答案
电气控制及PLC技术试题库及答案一、名词解释：1、低压电器：是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。
2、熔断器：是一种简单的短路或严重过载保护电器,其主体是低熔点金属丝或金属薄片制成的熔体.3、时间继电器:一种触头延时接通或断开的控制电器。
4、星形接法：（A)三个绕组，每一端接三相电压的一相，另一端接在一起。
5、三角形接法：（C）三个绕组首尾相连,在三个联接端分别接三相电压。
6、电磁结构电磁机构是电磁式电器的感测元件，它将电磁能转换为机械能，从而带动触头动作。
7、电弧电弧实际上是触头间气体在强电场作用下产生的放电现象8、接触器接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器9、温度继电器利用过热元件间接地反映出绕组温度而动作的保护电器称为温度继电器。
10、电气控制系统电气控制系统是由电气控制元器件按一定要求连接而成11、变极调速:（A）异步电动机调速中,改变定子极对数的调速方法.12、变频调速：（C）异步电动机调速中，改变电源频率的调速方法。
二、填空：1、常用的低压电器是指工作电压在交流（1200）V以下、直流（1500）V以下的电器。
2、熔断器是由(熔体和熔管)两部分组成的.4、时间继电器是一种触头（延时接通或断开）的控制电器。
5、一般速度继电器的动作转速为（ 120 ）r/min，复位转速为( 100 ）r/min。
6、双速电动机的定子绕组在低速时是（三角型）联结，高速时是( 双星型）联结。
7、通常电压继电器（并)联在电路中,电流继电器（串）联在电路中。
9、电气原理图设计的基本方法有（经验设计法)、（逻辑设计法）两种。
11、电气控制系统图分为（电气原理图）(电气安装接线图）和（电气元件布置图）三类。
12、三相异步电动机常用的电气制动方法有(反接制动）和( 能耗制动）。
13、接触器的额定电压是指（主触头）上的额定电压。
PLC期末考试试题和附标准答案
试题(二 )答案一、填空题（每空1 分，共 30 分）1.交流接触器主要由触头系统、电磁系统、和灭弧系统组成。
为了减小铁心的振动和噪音，在铁心上加入短路环。
2.欠电流继电器在正常工作电流流过线圈时，衔铁是吸合状态，而当流过线圈的电流小于整定电流时衔铁释放。
3.三相闸刀开关垂直安装时，电源端应在上方，负载端应在下方。
4.复合按钮的复位顺序为：常开按钮先断开，常闭按钮后闭合。
5.根据工作电压的高低，电器分为低压电器和高压电器。
6.频敏变阻器的等效阻抗随频率的减小而减小。
7.PLC 的工作方式为周期循环扫描，其工作过程分为输入采样、程序执行和输出刷新三个阶段。
8.数据寄存器 D 存放 16 位二进制的数据，其中最高位为符号位，当最高位为1时为负数，为 0时为正数。
9.FP系列 PLC的输入和输出继电器采用十六进制编号，其它内部继电器为十六进制编号。
10.速度继电器常用以接受转速信号，当电动机的转子转速上升到 120 r/min 以上时触头动作；下降到100 r/min 以下时触点复位。
11.在 FP 系列 PLC中， EV是经过值寄存器。
12.FP系列 PLC在功能指令中， R900 为自诊断错误标志， R9007 为操作标志， R9013 为初始闭合继电器。
二、画图题（每题10 分，共 20 分）1.画出下列继电器的图形符号：A．断电延时打开常闭触点； B．通电延时打开常开触点； C．复合按钮；D．热继电器常闭触点。
2．画出一台电动机正反转控制电路图，要求有必要的保护环节(包括主回路和控制回路)。
三、根据梯形图写出指令表（10 分）(a)(b)（a)指令表：(b)指令表：四、根据梯形图分析程序，完成下列要求：(10 分）1．写出程序指令表，并分析程序功能指令表试题（四）答案一、填空（每空0.5 分，共 30 分）1、低压电器是指工作电压在 _直流 1500V__ 或 _交流 1200V__ 以下的各种电器。
电气控制与PLC知识总结
常用器件接触器一：接触器的结构和工作原理1、接触器的作用用来频繁地接通和分断交直流主回路或大容量控制电路.主要控制对象是电动机能远距离控制,具有欠〔零〕压保护.2、接触器的结构：〔1〕电磁系统——电磁系统包括动铁心〔衔铁〕、静铁心和电磁线圈三部分,其作用是将电磁能转换成机械能,产生电磁吸力带动触头动作.〔2〕触头系统——a、触头又称为触点,是接触器的执行元件,用来接通或断开被控制电路.b、触头的分类：①按分为控制的电路分为：主触头——主触头用于接通或断开主回路,允许通过较大的电流.辅助触头——辅助触头用于接通或断开控制回路,只能通过较小的电流②按其原始状态分为：〔线圈断电后所有触头复位,即回复到原始状态.〕常开触头〔动合触点〕——原始状态时<即线圈未通电>断开线圈通电后闭合的触头常闭触头〔动断触点〕——原始状态时闭合,线圈通电后断开的触头.〔3〕灭弧装置——触头在分段电流瞬间,触头间的气隙中产生电弧,电弧的温度能将触头烧损,并可能造成其他事故,因此,应采用适当措施迅速熄灭电弧.常采用灭弧罩、灭弧栅和磁吹灭弧装置.3 接触器的工作原理当电磁线圈通电后,使静铁心产生电磁吸力吸引衔铁,并带动触头动作,使常闭触头断开,常开触头闭合,两者是联动的、当线圈断电时,电磁力消失,衔铁在释放弹簧的作用下释放,使触头复原,即常开触头断开,常闭触头闭合.4接触器的图形符号、文字符号二：交、直流接触器的特点接触器按其主触头所控制主电路电流的种类可分为交流接触器和直流接触器.①当交变磁通穿过铁心时,将产生涡流和磁滞损耗,使铁心发热.为减少铁损,铁心用硅钢片冲压而成.为便于散热,线圈做成短而粗的圆筒状绕在骨架上.为防止交变磁通使衔铁产生强烈振动和噪声,交流接触器铁心端面上都安装一个铜制的短路环.交流接触器的灭弧装置通常采用灭弧罩和灭弧栅.②直流接触器线圈通以直流电流,主触头接通、切断直流主电路.a直流接触器铁心中不产生涡流和磁滞损耗,所以不发热.铁心可用整块钢制成.为散热良好,通常将线围绕制成长而薄的圆筒状.b 250A以上的直流接触器采用串联双绕组线圈.c 直流接触器灭弧较难,一般采用灭弧能力较强的磁吹灭弧装置.继电器一、作用：用于控制和保护电路中,作信号转换用输入电路：输入量〔如电流、电压、温度、压力等〕变化到一定值时继电器动作.输出电路：执行元件接通或断开控制回路.继电器种类①电流继电器②时间继电器③电压继电器④热继电器⑤中间继电器⑥速度继电器中间继电器一、作用：是将一个输入信号变成多个输出信号或将信号放大〔即增大触头容量〕的继电器.二、常用的中间继电器有JZ7系列——以JZ7－62为例：JZ为中间继电器的代号,7为设计序号,有6对常开触头,2对常闭触头.时间继电一、定义：是一种按照时间原则进行控制的继电器.二、分类①空气阻尼式时间继电器——它由电磁机构、工作触头与气室三部分组成,它的延时是靠空气的阻尼作用来实现的.②电动式时间继电器③电子式时间继电器热继电器一、定义是专门用来对连续运行的电动机进行过载与断相保护,以防止电动机过热而烧毁的保护电器.l. 热继电器的结构与工作原理2.工作原理双金属片作为温度检测元件,由两种膨胀系数不同的金属片压焊而成,它被加热元件加热后因两层金属片伸长率不同而弯曲、加热元件串接在电动机定子绕组中,在电动机正常运行时,热元件产生的热量不会使触点系统动作.当电动机过载,流过热元件的电流加大,经过一定的时间,热元件产生的热量使双金属片的弯曲程度超过一定值,通过导板推动热继电器的触点动作〔常开触点闭合,常闭触点断开〕.通常用其串接在接触器线圈电路的常闭触点来切断线圈电流,使电动机主电路失电.故障排除后按手动复位按钮,热继电器触点复位,可以重新接通控制电路熔断器,1 工作原理当通过熔断器的电流超过一定数值并经过一定的时间后,电流在熔体上产生的热量使熔体某处熔化而分断电路,从而保护了电路和设备.继电接触控制系统的基本控制电路1 过载保护——用热继电器FR作为过载保护的电器当电动机长时间过载,热元件动作,热继电器的常闭触点断开控制电路,使接触器线圈断电释放,其主触头断开主电路,电动机停止运转,实现过载保护.2欠压和失压保护——它是依靠接触器自身的电磁机构来实现的.条件是主电路与控制电路共用同一电源.3 点动控制线路一、线路〔a〕：按下SB,KM线圈通电,电机启动.手松开按钮SB时,接触器KM线圈又断电,其主触点断开,电机停止转动二、线路〔b〕是带手动开关SA的点动控制线路.当需要点动控制时,只要把开关SA断开,由按钮SB来进行点动控制.当需要正常运行时,只要把开关SA合上,将KM的自锁触点接入即可实现连续控制.4 多地控制线路1、在大型生产设备上,为使操作人员在不同方位均能进行起、停操作,常常要求组成多地控制线路.2、原则：①多个起动按钮并联,②多个停止按钮串联.自耦变压器降压启动的特点：自耦变压器绕组一般具有多个抽头以获得不同的变化.在获得同样大小的起动转矩的前提下,自耦变压器降压起动从电网索取的电流要比定子串电阻降压起动小得多,或者说,如果两者要从电网索取同样大小的起动电流,则采用自耦变压器降压起动的起动转矩大.缺点：自耦变压器价格较贵,而且不允许频繁起动5 反接制动控制线路1〕、控制原理①反接制动是利用改变电动机电源的相序,使定于绕组产生相反方向的旋转磁场,因而产生制动转矩.反接制动常采用转速为变化参量进行控制.②反接制动时,转子与旋转磁场的相对速度接近于两倍的同步转速,所以定子绕组中流过的反接制动电流相当于全电压直接起动时电流的两倍,因此反接制动特点之一是制动迅速,效果好,冲击大,通常仅适适用于10kw以下的小容量电动机.为了减小冲击电流,通常要求在电动机主电路中串接限流电阻.6短路保护1〕过流保护一、电动机不正确地起动或负载转距剧烈增加会引起电动机过电流运行.长时间过电流运行,可造成电动机损坏.①原则上,短路保护所用元件可以用作过电流保护,不过断弧能力可以要求低些.②常用瞬时动作的过电流继电器与接触器配合起来作过电流保护,过电流继电器作为测量元件,接触器作为执行元件断开电路.③笼型电动机起动电流很大,如果要使起动时过电流保护元件不动作,其整定值就要大于起动电流,那么一般的过电流就无法使之动作了.所以过电流保护一般只用在直流电动机和绕线式异步电动机上.整定过电流动作值一般为起动电流的1.2倍.2〕过载保护一、电动机长期超载运行,绕组温升将超过其允许值,造成绝缘材料变脆,寿命减少,严重时会使电机损坏.过载电流越大,达到允许温升的时间就越短.常用的过载保护元件是热继电器.二、由于热惯性的原因,热继电器不会受电动机短时过载冲击电流或短路电流的影响而瞬时动作,所以在使用热继电器作过载保护的同时,还必须设有短路保护.选作短路保护的熔断器熔体的额定电流不应超过4倍热继电器发热元件的额定电流.3〕零电压、欠电压保护一、定义：电网失电后恢复供电时,电动机自行起动,可能使生产设备损坏,也可能造成人身事故.对供电系统电网来说,同时有许多电动机与其他用电设备自行起动也会引起不允许的过电流与瞬间网络电压下降.1、零电压保护——防止电网失电后恢复供电时电动机自行起动的保护叫做零电压保护.2、欠电压保护——在电源电压降到允许值以下时,需要采用保护措施,与时切断电源,这就是欠电压保护3、在控制线路的主电路和控制电路由同一个电源供电时,具有电气自锁的接触器兼有欠电压和零电压保护作用4、在控制线路的主电路和控制电路不由同一个电源供电时,零压、欠压保护元件常用5、欠压继电器：其线圈跨接在定子两相电源线上,其常开触头串接在控制电动机的接触器线圈的电路中.典型机械设备电气控制系统分析一C650车床的电气控制的要求电气控制电路分析1、主轴电动机的控制1〕主轴正反转控制KM1、KM2控制主轴电动机正反转KM3主触点短接反接制动电阻R,实现全压直接起动运转具体实现由按钮SB3、SB4和接触器KM1、KM2组成主轴电动机正反转控制电路,并由接触器KM3主触点短接反接制动电阻R,实现全压直接起动运转.2〕主轴的点动控制SB2与接触器KMl控制具体实现SB2与接触器KMl控制,并在主轴电动机M1主电路中串入电阻R减压起动和低速运转,获得单方向的低速点动,便于对刀操作.3〕主轴电动机反接制动的停车控制停止按钮SB1与正反转接触器KM1、KM2与反接制动接触器KM3、速度继电器KS 具体实现主轴停车时,由停止按钮SB1与正反转接触器KM1、KM2与反接制动接触器KM3、速度继电器KS,构成电动机正反转反接制动控制电路,在KS控制下实现反接制动停车.4〕主轴电动机负载检测与保护环节采用电流表检测主轴电动机定子电流.为防止起动电流的冲击,采用时间继电器KT的常闭通电延时断开触点连接在电流表的两端,为此KT延时应稍长于M1的起动时间.2、刀架快速移动的控制刀架助快速移动由快速移动电动机M3拖动,由刀架快速移动手柄操作.当扳动刀架快速移动手柄时,压下行程开关SQ,接触器KM5线圈通电吸合,使M3电动机直接起动,拖动刀架快速移动.当将快速移动手柄扳回原位的.SQ不受压,KM5断电释放,M3断电停止,刀架快速移动结束.3、冷却泵电动机的控制由按钮SB5、SB6和接触器KM4构成电动机单方向起动、停止电路,实现对冷却泵电动机M2的控制.电气设计一电气控制线路的设计中应注意的几个问题1选择控制电源2减少通电电器的数量,采用标准件并尽可能选用相同型号.3合理使用电器触点,以提高可靠性.4正确连接电器的触点和电器的线圈.5尽量缩短连接导线的数量和长度.6控制线路在工作时,除必要的电器通电外,其余的尽量不通电以节约电能.7控制线路中应避免出现寄生电路.8避免电器依次动作.9电器连锁和机械连锁共用.10注意小容量与电器触点的容量可编程序控制器1, PLC的中文全称：中文全称为可编程逻辑控制器2、PLC的硬件组成：PLC的硬件主要由中央处理器〔CPU〕、存储器、输入单元、输出单元、通信接口、扩展接口电源等部分组成.3 PLC的工作方式是：PLC的工作方式：采用周期循环扫描、集中输入与集中输出的工作方式4 PLC的输出通常有三种形式：继电器输出、双向晶闸管输出、晶体管输出5、简述PLC的结构与工作原理？PLC由硬件系统和软件系统组成.PLC的工作原理：PLC采用"顺序扫描,不断循环〞的工作方式.〔1〕每次扫描过程,集中对输入信号进行采样,集中对输出信号进行刷新；〔2〕输入刷新过程,当输入端口关闭时,程序在进行执行阶段时,输入端有新状态,新状态不能被读入.只有程序进行下一次扫描时,新状态才被读入；〔3〕一个扫描周期分为输入采样,程序执行,输出刷新；〔4〕元件映象寄存器的内容是随着程序的执行变化而变化的；〔5〕扫描周期的长短由三条决定,〔a〕CPU执行指令的速度〔b〕指令本身占有的时间〔c〕指令条数；〔6〕由于采用集中采样,集中输出的方式.存在输入/输出滞后的现象,即输入/输出响应延迟.电气控制与PLC课程总结__B120204__B12020303__王贵斌。
电气控制与PLC期末考试复习题
电气控制与PLC期末考试复习题一、填空题1、工作在交流电压1200 V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器.2、电磁机构由吸引线圈、铁心、衔铁等几部分组成。
3、交流接触器的触点系统分为主触头和辅助触点，用来直接接通和分断交流主电路和控制电路。
4、热继电器是利用电流流过发热元件产生热量来使检测元件受热弯曲，从而推动机构动作的一种保护电器，主要被用作电动机的长期过载保护.5、熔断器主要由熔体、熔断管（座）、填料及导电部件等组成。
6、各种低压断路器在结构上都有主触头及灭弧装置、脱扣器和操作机构等部分组成.7、三相异步电动机常用的减压起动方式有: 星形-三角形（Y-△）减压起动、自耦变压器减压起动、延边三角形减压起动、定子串电阻减压起动等.8、PLC的基本结构由中央处理器、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。
9、PLC的软件由系统程序和用户程序两大部分组成。
10、PLC常用的编程语言有：梯形图、布尔助记符和高级语言11、触点系统的结构形式有桥式触点、指形触点.12、工作在交流电压1200 V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器。
13、交流接触器的触点系统分为主触头和辅助触点，用来直接接通和分断交流主电路和控制电路。
14、热继电器有多种结构形式,最常用的是双金属片结构,即由两种不同膨胀系数的金属片用机械碾压而成，一端固定，另一端为自由端。
15、熔断器主要作为电路的短路保护元件。
16 、三相笼型异步电动机的制动方法一般采用机械制动和电气制动,其中电气制动方法有：反接制动、能耗制动、再生制动等。
17、电气控制系统中常用的保护环节有短路保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等。
18、PLC的基本结构由中央处理器、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。
电气控制与PLC期末试卷试题及学习知识点详细总结计划大全.doc
《电气控制及PLC 应用》复习资料A．接触器B．继电器C．热继电器一、填空题D．自动空气断路器1．按用途分类，低压电器分为（控制电器）、（主令电器）、（保6．常用的短路保护电器是（D ）。
护电器）、（配电电器）和（执行电器）。
A．接触器B．继电器C．热继电器2．按执行机能分类，低压电器分为（有触点）电器和（无触D．自动空气断路器点）电器。
7．直流电器的线圈能否串联使用（ A ）3．按工作原理分类，低压电器分为（电磁式电器）和（非电A．能B．不能量控制电器）。
8．交流电器的线圈能否串联使用（ B ）4．电磁机构由（吸引线圈）、（铁心）、（衔铁）等几部分组成。
A．能B．不能5．电磁式电器分为（直流）和（交流）两大类，都是利用（电9．电气控制系统中，常用的起过载保护作用的电器是（ B ）。
磁铁）的原理制成的。
A．自动空气开关B．热继电器C．接触器6．刀开关接线时，电源进线应接在（静插座）一边的进线端，D．电磁式电压继电器用电设备应接在（动触刀）一边的出线断。
10．（ A ）是用来频繁地接通或分断带有负载（如电动机）7．使用铁壳开关时，外壳应可靠（接地），防止以外漏电造的主电路的自动控制电器，按其主触头通过电流的种类不同，成触电事故分为交流、直流两种。
8．接触器主要由（电磁系统）、（触点系统）、和（灭弧装置）A．接触器B．继电器C．接近开组成。
关9．（直流）接触器不会产生涡流和磁滞损耗，所以不发热。
11．下列属于 PLC用户程序的是（ D ）。
10 ．继电器是一种根据（外界输入）信号来控制电路通断的A．系统管理程序B．用户程序编辑和指令解释程序自动切换电器。
C．标准子程序D．逻辑符号图11 ．继电器和接触器相比用于切换（小电流）的控制电路和12．某 PLC的 I/O 点数为 3072 点，那么该 PLC属于（ C ）。
保护电路，故继电器没有（灭弧）装置，也无（主辅）触点A．小型 PLC B．中型 PLC C．大型 PLC 之分。
电气控制与PLC期末试题及知识点详细总结大全汇编
《电气控制》复习资料一、填空题1.按用途分类，低压电器分为(控制电器)、(主令电器)、(保护电器)、(配电电器)和(执行电器)。
2.按执行机能分类，低压电器分为(有触点)电器和(无触点)电器。
3.按工作原理分类，低压电器分为(电磁式电器)和(非电量控制电器)。
4.电磁机构由(吸引线圈)、(铁心)、(衔铁)等几部分组成。
6.刀开关接线时，电源进线应接在(静插座)一边的进线端，用电设备应接在(动触刀)一边的出线断。
7.使用铁壳开关时，外壳应可靠(接地)，防止以外漏电造成触电事故8.接触器主要由(电磁系统)、(触点系统)、和(灭弧装置)组成。
9.(直流)接触器不会产生涡流和磁滞损耗，所以不发热。
10.继电器是一种根据(外界输入)信号来控制电路通断的自动切换电器。
11.继电器和接触器相比用于切换(小电流)的控制电路和保护电路，故继电器没有(灭弧)装置，也无(主辅)触点之分。
12.速度继电器主要用于笼型异步电动机的(反接)制动控制。
13.接近开关又称做(无触点)行程开关。
14.熔断器主要由(熔体)和(安装熔体的熔管)组成。
15.断路器主要由(触点)、(灭弧系统)和(脱扣器)组成。
16.常用的短路保护电器是(熔断器)和(自动空气断路器)。
17.常用的过载保护电器是(热继电器)。
18.PLC的硬件是由(主机)、(I/O扩展模块)和各种外部设备组成。
19.PLC的软件系统由(系统程序)和(用户程序)组成。
20.PLC执行程序的过程分为(输入采样或输入处理)、(程序执行)和(输出刷新或输出处理)三个阶段。
21.通常一条PLC指令由(步序号)、(助记符)和(元件号)三部分组成。
22.PLC等效电路中的继电器并不是实际的继电器，为了将其与实际继电器区别，通常把它们称为(“软继电器”)。
23.状态转移图中，每一状态提供：(驱动负载)、(指定转换条件)、(置位新状态)三个功能。
二、选择题1.接触器属于( A )电器。
A.有触点B.无触点2.吸引线圈的作用是将( A )。
电气控制与plc期末考试复习题
电气控制与plc期末考试复习题电气控制与PLC期末考试复习题一、选择题1. PLC的全称是：A. Power Line CommunicationB. Programmable Logic ControllerC. Personal Learning CenterD. Public Limited Company2. 电气控制中，继电器的主要作用是：A. 放大信号B. 转换信号C. 隔离电路D. 控制电路3. 下列哪个不是PLC的基本组成部件？A. 中央处理单元(CPU)B. 输入/输出模块C. 继电器D. 存储器4. PLC编程语言中，梯形图属于：A. 机器语言B. 汇编语言C. 高级语言D. 图形语言5. 在PLC控制系统中，输入设备的作用是：A. 执行控制命令B. 接收外部信号C. 存储数据D. 显示信息二、填空题6. PLC的工作原理基于_______原理。
7. 电气控制系统中，接触器通常用于控制_______。
8. PLC的输入/输出接口可以连接_______和_______。
9. PLC的编程方式包括_______编程和_______编程。
10. 电气控制中的保护装置通常包括_______、_______和_______等。
三、简答题11. 简述PLC的工作原理。
12. 说明继电器在电气控制系统中的作用。
13. 描述PLC编程的一般步骤。
14. 解释什么是PLC的输入/输出扫描周期。
15. 阐述PLC在现代工业自动化中的应用。
四、计算题16. 假设一个PLC的输入/输出扫描周期为10ms，计算在一分钟内该PLC可以执行多少次扫描。
17. 如果一个PLC的CPU处理速度为100MHz，计算其每秒可以执行多少条指令。
五、论述题18. 论述PLC在工业自动化中的优势。
19. 分析PLC控制系统与继电器控制系统的区别。
20. 描述PLC在故障诊断和维护中的作用。
六、案例分析题21. 给出一个简单的PLC控制案例，分析其控制逻辑。
plc电气控制期末试题及答案
plc电气控制期末试题及答案尊敬的读者：以下是关于PLC电气控制期末试题及答案的详细内容：1. PLC电气控制期末试题问题1：简述PLC的基本原理及应用领域。
问题2：什么是PLC的输入和输出模块？请举例说明。
问题3：请列出至少三种PLC常用的编程语言，并简要描述它们的特点。
问题4：解释什么是PLC的扩展模块，并说明其作用。
问题5：描述常见的PLC传感器及其工作原理。
问题6：简述PLC的安全控制功能及其重要性。
问题7：什么是PLC的通信模块？列举几种常用的通信协议。
2. PLC电气控制期末答案答案1：PLC的基本原理是通过输入和输出模块实现对电气设备的控制，其应用领域包括工业自动化、生产线控制、机械控制等。
答案2：PLC的输入模块用于接收外部信号，如传感器信号、按钮信号等；输出模块用于控制外部执行机构，如电机、阀门等。
例如，输入模块可以接收一个按钮信号，输出模块可以控制电机启动或停止。
答案3：常用的PLC编程语言包括梯形图、指令表和功能图。
梯形图是一种图形化编程语言，易于理解和实现；指令表是一种类似于汇编语言的编程语言，可以实现更复杂的控制逻辑；功能图则是一种用于表示多个功能模块之间联系和交互的编程语言。
答案4：PLC的扩展模块是可选的模块，用于扩展PLC的功能和接口，如增加通讯端口、扩展输入输出点数等。
答案5：常见的PLC传感器包括接近传感器、温度传感器和压力传感器。
接近传感器通过检测物体的接近来实现信号的输出；温度传感器用于测量环境中的温度；压力传感器用于测量流体或气体的压力。
答案6：PLC的安全控制功能包括安全输入模块、锁存功能、故障诊断等。
其重要性在于确保设备和人员的安全，防止意外事故的发生。
答案7：PLC的通信模块用于实现PLC与其他设备的数据通信，常用的通信协议包括Modbus、Profibus和Ethernet等。
以上是关于PLC电气控制期末试题及答案的内容。
希望能对您有所帮助。
(完整版)电气控制与PLC试题库和答案
电气控制与PLC复习题一、名词解释：（每题5分）1、低压电器：是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器.2、主令电器:自动控制系统中用于发送控制指令的电器。
3、熔断器：是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。
4、时间继电器：一种触头延时接通或断开的控制电器.5、电气原理图电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁“联锁”电路实质上是两个禁止电路的组合。
K1动作就禁止了K2的得电，K2动作就禁止了K1的得电.7、自锁电路：自锁电路是利用输出信号本身联锁来保持输出的动作。
8、零压保护为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。
9、欠压保护在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。
12、减压起动在电动机容量较大时，将电源电压降低接入电动机的定子绕组,起动电动机的方法。
13、主电路：主电路是从电源到电动机或线路末端的电路，是强电流通过的电路,14、辅助电路；辅助电路是小电流通过电路15、速度继电器：以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。
16、继电器：继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力（有触头式)或使输出状态发生阶跃变化(无触头式）17、热继电器：是利用电流的热效应原理来工作的保护电器.18、交流继电器:吸引线圈电流为交流的继电器。
19、全压起动：在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压下起动。
20、电压:电路两端的电位差21、触头触头亦称触点,是电磁式电器的执行元件，起接通和分断电路的作用.22、电磁结构电磁机构是电磁式电器的感测元件,它将电磁能转换为机械能，从而带动触头动作。
23、电弧电弧实际上是触头间气体在强电场作用下产生的放电现象24、接触器接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器25、温度继电器利用过热元件间接地反映出绕组温度而动作的保护电器称为温度继电器。
(完整版)电气控制与PLC期末试题及知识点详细总结大全
《电气控制及PLC 应用》复习资料一、填空题1．按用途分类，低压电器分为（控制电器）、（主令电器）、（保护电器）、（配电电器）和（执行电器）。
2．按执行机能分类，低压电器分为（有触点）电器和（无触点）电器。
3．按工作原理分类，低压电器分为（电磁式电器）和（非电量控制电器）。
4．电磁机构由（吸引线圈）、（铁心）、（衔铁）等几部分组成。
5．电磁式电器分为（直流）和（交流）两大类，都是利用（电磁铁）的原理制成的。
6．刀开关接线时，电源进线应接在（静插座）一边的进线端，用电设备应接在（动触刀）一边的出线断。
7．使用铁壳开关时，外壳应可靠（接地），防止以外漏电造成触电事故 8．接触器主要由（电磁系统）、（触点系统）、和（灭弧装置）组成。
9．（直流）接触器不会产生涡流和磁滞损耗，所以不发热。
10．继电器是一种根据（外界输入）信号来控制电路通断的自动切换电器。
11．继电器和接触器相比用于切换（小电流）的控制电路和保护电路，故继电器没有（灭弧）装置，也无（主辅）触点之分。
12．速度继电器主要用于笼型异步电动机的（反接）制动控制。
13．接近开关又称做（无触点）行程开关。
14．熔断器主要由（熔体）和（安装熔体的熔管）组成。
15．断路器主要由（触点）、（灭弧系统）和（脱扣器）组成。
16．常用的短路保护电器是（熔断器）和（自动空气断路器）。
17．常用的过载保护电器是（热继电器）。
18．PLC 的硬件是由（主机）、（I/O 扩展模块）和各种外部设备组成。
19．PLC 的软件系统由（系统程序）和（用户程序）组成。
20．PLC 执行程序的过程分为（输入采样或输入处理）、（程序执行）和（输出刷新或输出处理）三个阶段。
21．通常一条PLC 指令由（步序号）、（助记符）和（元件号）三部分组成。
22．PLC 等效电路中的继电器并不是实际的继电器，为了将其与实际继电器区别，通常把它们称为（“软继电器”）。
23．状态转移图中，每一状态提供：（驱动负载）、（指定转换条件）、（置位新状态）三个功能。
电气控制及PLC试题库和答案要点
一、填空题(每空1分,共25分)1. 选择接触器时应从其工作条件出发,控制交流负载应选用___交流接触器_______;控制直流负载则选用_______直流接触器___。
2. 当接触器线圈得电时,使接触器______常开触头______闭合、____常闭触头______断开。
3. 中间继电器的作用是将一个输入信号变成______多个____输出信号或将信号_____放大____。
4. 当电路正常工作时,熔断器熔体允许长期通过____1.25~1.3______倍的额定电流而不熔断。
当流过熔断器的电流_________过载_____时,熔体熔断切断电路。
5. 试举出两种不频繁地手动接通和分断电路的开关电器:_______刀开关_____、_______转换开关_____。
6. 试举出两种主令电器:________按钮______、_____行程开关_________。
7. PLC是通过一种周期扫描工作方式来完成控制的,每个周期包括____输入采样,用户程序执行,输出刷新__ ______、______________、______________三个阶段。
9. JO2-51-2型10kW异步电动机,电源频率为50Hz,转子额定转速n N=2930 r/min,则其额定转差率s N=_________。
10. 试举出交流异步电动机的三种调速方法:__调压调速,串级调速,变频调速(或矢量控制______________________、__________________________、____________________________。
11. 试举出FP1的两种特殊功能:_________________、_________________。
1~5. ×√√××6~10. ×√√×√二、判断题(正确划“√”,错误划“×”。
每小题1分,共10分)()1. 交流接触器通电后如果铁心吸合受阻,将导致圈烧毁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电气控制及PLC 应用》复习资料一、填空题1．按用途分类，低压电器分为（控制电器）、（主令电器）、（保护电器）、（配电电器）和（执行电器）。
2．按执行机能分类，低压电器分为（有触点）电器和（无触点）电器。
3．按工作原理分类，低压电器分为（电磁式电器）和（非电量控制电器）。
4．电磁机构由（吸引线圈）、（铁心）、（衔铁）等几部分组成。
5．电磁式电器分为（直流）和（交流）两大类，都是利用（电磁铁）的原理制成的。
6．刀开关接线时，电源进线应接在（静插座）一边的进线端，用电设备应接在（动触刀）一边的出线断。
7．使用铁壳开关时，外壳应可靠（接地），防止以外漏电造成触电事故 8．接触器主要由（电磁系统）、（触点系统）、和（灭弧装置）组成。
9．（直流）接触器不会产生涡流和磁滞损耗，所以不发热。
10．继电器是一种根据（外界输入）信号来控制电路通断的自动切换电器。
11．继电器和接触器相比用于切换（小电流）的控制电路和保护电路，故继电器没有（灭弧）装置，也无（主辅）触点之分。
12．速度继电器主要用于笼型异步电动机的（反接）制动控制。
13．接近开关又称做（无触点）行程开关。
14．熔断器主要由（熔体）和（安装熔体的熔管）组成。
15．断路器主要由（触点）、（灭弧系统）和（脱扣器）组成。
16．常用的短路保护电器是（熔断器）和（自动空气断路器）。
17．常用的过载保护电器是（热继电器）。
18．PLC 的硬件是由（主机）、（I/O 扩展模块）和各种外部设备组成。
19．PLC 的软件系统由（系统程序）和（用户程序）组成。
20．PLC 执行程序的过程分为（输入采样或输入处理）、（程序执行）和（输出刷新或输出处理）三个阶段。
21．通常一条PLC 指令由（步序号）、（助记符）和（元件号）三部分组成。
22．PLC 等效电路中的继电器并不是实际的继电器，为了将其与实际继电器区别，通常把它们称为（“软继电器”）。
23．状态转移图中，每一状态提供：（驱动负载）、（指定转换条件）、（置位新状态）三个功能。
二、选择题1．接触器属于（ A ）电器。
A ．有触点B ．无触点2．吸引线圈的作用是将（ A ）。
A ．电能转换为磁场能B ．磁场能转换为电能3．（ A ）不会产生涡流和磁滞损耗。
A ．直流接触器B ．交流接触器4．根据外界输入信号来控制电路通断的自动切换电器是（ B ）。
A ．接触器B ．继电器 5．常用的过载保护电器是（C ）。
A ．接触器B ．继电器C ．热继电器D ．自动空气断路器6．常用的短路保护电器是（ D ）。
A ．接触器B ．继电器C ．热继电器D ．自动空气断路器7．直流电器的线圈能否串联使用？（ A ） A ．能 B ．不能 8．交流电器的线圈能否串联使用？（ B ）A ．能B ．不能9．电气控制系统中，常用的起过载保护作用的电器是（ B ）。
A ．自动空气开关B ．热继电器C ．接触器D ．电磁式电压继电器10．（ A ）是用来频繁地接通或分断带有负载（如电动机）的主电路的自动控制电器，按其主触头通过电流的种类不同，分为交流、直流两种。
A ．接触器B ．继电器C ．接近开关11．下列属于PLC 用户程序的是（ D ）。
A ．系统管理程序B ．用户程序编辑和指令解释程序C ．标准子程序D ．逻辑符号图 12．某PLC 的I/O 点数为3072点，那么该PLC 属于（ C ）。
A ．小型PLCB ．中型PLCC ．大型PLCD ．超大型PLC13．PLC 等效的输入继电器由什么驱动？（ B ）。
A ．PLC 内部信号B ．外部信号C ．程序内部指令D ．定时器信号14．PLC 等效的输出继电器由什么驱动？（ C ）A ．输入信号B ．外部信号C ．程序内部指令D ．定时器信号 15．PLC 中的什么继电器相当于继电器控制电路中的中间继电器？（ B ）A ．输入继电器B ．辅助继电器C ．输出继电器D ．顺序控制继电器 16．下列哪种是表示数据按“字节”寻址方式进行数据的存取（ C ）。
A ．I3.2B ．Q0.0C ．IB3D ．VD100 17．在PLC 梯形图中，哪种软继电器的线圈不能出现（ A ）。
A ．输入继电器 B ．辅助继电器 C ．输出继电器 D ．变量存储器 18．PLC 中，什么软继电器的触点才可以驱动外部负载（ C ）。
A ．输入继电器B ．辅助继电器C ．输出继电器D ．变量存储器三、简答题1．什么是电器?——凡是根据外界特定信号自动或手动地接通或断开电路，实现对电路或非电对象控制的电工设备都称为电器。
2．什么是低压电器？——工作在交流电压1200V ，或直流1500V 及以下的电路中起通断、保护、控制或调节作用的电器产品叫做低压电器。
3．交流电磁铁的短路环是如何消除振动和噪声的？——短路环把铁心中的磁通分为两部分，即不穿过短路环的和穿过短路环的，切滞后，使合成吸力始终大于反作用力，从而消除振动和噪声。
4．电弧是如何产生的？对电路有何影响？常用的灭弧方法有哪些？——在大气中断开电路时，如果被断开电路的电流超过某一数值，断开后加在触点间隙两端电压超过某一数值（在12~20V 之间）时，则触点间隙中就会产生电弧。
——电弧产生后，一方面使电路仍旧保持导通状态，延迟了电路的断开；另一方面会烧毁触点，缩短电器的使用寿命。
——常用的灭弧方法有——机械灭弧；电动力灭弧；磁吹灭弧；窄缝灭弧；栅片灭弧；气吹灭弧。
5．PLC 执行程序的过程分为哪三个阶段？其工作方式的主要特点是什么？ ——PLC 执行程序的过程分为输入采样或输入处理、程序执行和输出刷新或输出处理三个阶段。
——工作方式的主要特点是采用扫描周期循环扫描、集中输入与集中输出的方式。
这种“串行”工作方式可以避免继电器控制系统中触点竞争和时序失配问题，使PLC 具有可靠性高，抗干扰能力强的优点，但也存在输出对输入在时间上的响应滞后，速度慢的缺点。
6．可编程控制器如何按I/O 点数分为哪几类？——可编程控制器如何按I/O 点数分小型、中型和大型3种。
I/O 点数在256点及以下的，属于小型；I/O 点数在256～2048点，属于中型；I/O 点数在2048点及以上的，属于大型。
7．简述PLC 控制系统设计的基本原则——1）充分发挥PLC 的功能，最大程度地满足被控对象的控制要求；2）在满足控制要求的前提下，力求使控制系统简单、经济，使用及维修方便；3）保证控制系统安全可靠；4）在选用PLC 时，在I/O 点数和内存容量上适当留有余地，以满足今后生产的发展和工艺的改进。
8．简述PLC 程序设计的一般步骤——1）对于较复杂的系统，需要绘制系统功能表（简单控制系统可省去）；2）设计梯形图程序；3）根据梯形图编写语句表清单；4）对程序进行模拟测试及及修改，直到满意为止。
四、阅读分析题（答案仅供参考）1．试说明图1、2、3电路的控制功能（是什么控制电路），并分析其工作原理（过程）。
图1解答：是一台三相异步电动机定子串电阻降压启动的控制电路。
其工作过程如下：1KM 线圈得电 常开触点 闭合，自锁常开触点 闭合，M 定子中接入R 降压启动 KT 线圈得 闭合→2KM 电，延时后 闭合，自锁断开，1KM 线圈失电 断开闭合，M 正常运行 按2SB →2KM 线圈失电→M 停转按1SB图2解答：是异步电动机Y—△降压启动控制电路。
其工作过程如下：按SB1→KM1、KM2失电→电动机M停转一、简答题（20分）1、电磁接触器主要由哪几部分组成？简述电磁接触器的工作原理。
（4分）电磁接触器一般由电磁机构、触点、灭弧装置、释放弹簧机构、支架与底座等几部分组成。
接触器根据电磁原理工作：当电磁线圈通电后，线圈电流产生磁场，使静铁心产生电磁吸力吸引衔铁，并带动触点动作，使常闭触点断开，常开触点闭合，两者是联动的。
当线圈断电时，电磁力消失，衔铁在释放弹簧的作用下降放，使触点复原，即常开触点断开，常闭触点闭合。
2、中间继电器的作用主要有哪几个方面？（2分）(1) 当电压或电流继电器触点容量不够时，可借助中间继电器来控制，用中间继电器作为执行元件，这时中间继电器被当作一级放大器用。
(2) 当其他继电器或接触器触点数量不够时，可利用中间继电器来切换多条控制电路。
3、简述可编程序控制器（PLC）的定义。
（3分）可编程控制器（PLC）是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。
它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。
PLC及其有关的外围设备都应按照易于与工业控制系统形成一个整体，易于扩展其功能的原则而设计。
4、简答PLC系统与继电接触器系统工作原理的差别。
（4分）组成器件不同；触点数量不同；实施控制的方法不同；工作方式不同。
5、电气原理图中所有电器元件的可动部分通常以电器处于非激励或不工作的状态和位置的形式表示，其中常见的器件状态有哪些？（4分）1) 继电器和接触器的线圈在非激励状态。
2) 断路器和隔离开关在断开位置。
3) 零位操作的手动控制开关在零位状态，不带零位的手动控制开关在图中规定的位置。
4) 机械操作开关和按钮在非工作状态或不受力状态。
5) 保护类元器件处在设备正常工作状态，特别情况在图样上加以说明。
6、简答三菱FX2N系列PLC的STL步进梯形指令有什么特点？（3分）转移源自动复位；允许双重输出；主控功能。
二、填空题（每空0.5分，共27分）1、接触器按其线圈的电源类型以及主触点所控制主电路电流的种类，分为交流接触器和直流接触器。
2、时间继电器按延时的方式可分为通电延时型、断电延时型和带瞬动触点的通电（或断电）延时型继电器等，相应的时间继电器触点分为常开延时闭合触点、常闭延时断开触点、常开延时断开触点和常闭延时闭合触点四类。
3、型号为FX2N-32MR的PLC，它表示的含义包括如下几部分：它是基本单元，内部包括CPU、存储器、输入输出口及电源；其输入输出总点数为32点，其中输入点数为16点，输出点数为16点；其输出类型为继电器型。
4、采用FX2N系列PLC实现定时50s的控制功能，如果选用定时器T10，其定时时间常数值应该设定为K 500；如果选用定时器T210，其定时时间常数值应该设定为K 5000。
5、采用FX2N系列PLC对多重输出电路编程时，要采用进栈、读栈和出栈指令，其指令助记符分别为MPS、MRD和MPP，其中MPS和MPP指令必须成对出现，而且这些栈操作指令连续使用应少于11次。
6、PLC的输出指令OUT是对继电器的线圈进行驱动的指令，但它不能用于输入继电器。
