墙体钢筋绑扎

鲁JJ-001工程名称阳光上城项目施工单位河北建设集团有限公司交底部位8#高层、12-15#楼工序名称

交底提要墙体钢筋绑扎

交底内容：

一、编制依据：

1、施工组织设计及方案、施工图纸

2、《建筑物抗震构造详图》03G329-1

3、《混凝土结构工程施工质量验收规范》GB50204-2002

4、《建筑施工质量验收统一标准》GB50300-2001

5、《混凝土结构施工图平面整体表示方法制图规则和构造详图》03G101-1

二、工程概况

1、本工程为剪力墙结构。

2、钢筋工为熟练工，直螺纹连接人员持证上岗。

3、钢筋规格及接头型式：

（1）本工程使用的钢筋规格为HPB235（6、8、10），HRB400（8、10、12、14、16、18、20、22、25）。其中墙体竖向钢筋为HRB400（8、14），水平分布筋为HRB400（8、12），拉筋为HPB235（6）；暗柱钢筋采用HPB235（6、8）、HRB400（12）；连梁钢筋采用HPB235（8）、HRB400（10、14、18、20、22、25）。

（2）：HRB400（16、18）采用电渣压力焊，直径≥20采用直螺纹套筒连接，其他直径钢筋接头采用绑扎搭接。

4、钢筋保护层厚度：外墙外侧钢筋保护层厚度25mm（砂浆垫块匝结扎丝），外墙内侧钢筋保护层厚度20mm，内墙最外侧钢筋保护层厚度15mm，钢筋保护层采用成品垫块保证。

三、施工准备

1、人员：施工现场人员均已经过技术交底，并准确掌握本工程特点。直螺纹加工人员入场前经过培训,并持证上岗。

2、工具：钢筋切断机、直螺纹加工机、调直机均试运转正常。绑扎钢筋用的钢筋钩，钢筋架、板子等数量准备充足。

3、材料：经检验的各种型号钢筋、18-22＃火烧丝，定制的成品垫块已备充足。

4、方法：钢筋采用塔吊吊运，人工绑扎。

5、作业条件：

（1）施工现场及钢筋上灰浆、残余混凝土、油污已清理干净，钢筋已吊运至指定位置，并按使用部位、型号摆放整齐，位移的钢筋已进行调整。

（2）核对钢筋数量、规格、型号等是否符合设计要求。

（3）作业人员应先熟悉图纸，并确定钢筋穿插的先后顺序以便于各工种之间的协调配合。

（4）脚手架及四周防护设施已全部搭设完毕，经安全员验收合格后，方可进行钢筋绑扎。

（5）测量放线工作已进行完毕，并已通过预检。

鲁JJ-001工程名称阳光上城项目施工单位河北建设集团有限公司交底部位8#高层、12-15#楼工序名称

交底提要墙体钢筋绑扎

（6）施工缝已经进行凿毛、清理，并浇水湿润。

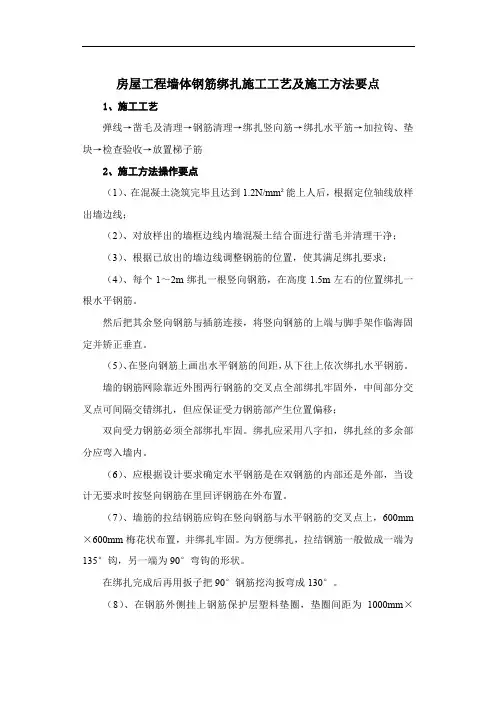

四、施工工艺

1、工艺流程：楼层平面放线→施工缝处理→钢筋吊运→钢筋调整→钢筋连接→钢筋绑扎→自检、清理→报监理验收

2、楼层平面放线：楼地面混凝土强度达到施工要求后，方可进行墙体、门窗洞口平面放线工作，注意放线结果应与设计图纸相符，自检合格后报监理验收。

3、施工缝处理：施工放线完毕，由混凝土工进行施工缝处理，处理时先用无齿锯按照墙体边线裁割，然后用钢钎将混凝土表面浮浆、松散石子剔除，剔凿深度10-15mm，露出密实混凝土，用气泵将灰渣、尘土清理干净。施工缝处理的同时将预留钢筋上的浮浆清理干净。施工缝处理完毕报质检员进行验收（办预检），合格后才允许进行钢筋绑扎。

4、钢筋吊运：放线工作结束后，应立即吊运钢筋，并摆放整齐，钢筋吊运时应注意安全，防止钢筋大幅度摆动，钢筋吊至绑扎现场摆放时底部要加设垫木。

5、钢筋调整：外露墙体、暗柱钢筋的位置、保护层厚度、间距，钢筋发生位移按以下要求进行调整，在墙体边线以内按1：6打弯处理，在墙体边线以外必须在混凝土板内处理按1：6调整（将板面剔凿，深度符合1：6打弯要求并用高一级的砼浇筑）。

6、钢筋连接：墙体立筋接头采用绑扎连接：搭接长度1.2L

（36d*1.2=43.2d）值分

aE

别为：10≥435mm，12≥520mm，14≥605mm，16≥695mm,接头百分率为100%。（具体连接方法详见附图一）；暗柱立筋接头采用绑扎连接，接头错开不小于500mm（具体连接方法详见附图二）。

7、暗柱绑扎：

（1）暗柱箍筋应按分档数量，将箍筋套在主筋上，注意箍筋弯钩位置交错布置。主筋接头绑扎完毕后，离顶板上表面20mm标出第一根箍筋位置，然后按图纸间距在柱筋上画出其它箍筋分档线，分档线应注意一个平面至少画三处（三点确定一个平面原则）。

（2）按画好的分档线将套好的箍筋向上移动，然后依次绑扎好箍筋，绑扎后的钢筋保持水平。箍筋要垂直于柱筋；箍筋绑扎四角采用“兜扣”绑扎，其他部位用“八字扣”绑扎，各个交叉点均应绑扎牢固。

（3）暗柱主筋垂直度应用线坠进行校正，使其满足要求。

（4）绑扎搭接连接区域箍筋需按要求进行加密。

8、连梁钢筋绑扎：

（1）绑扎连梁钢筋时应先对柱筋垂直度进行调整，然后按照建筑50线找出连梁上表面标高，再减去钢筋保护层，即连梁上铁主筋标高，按此标高穿插连梁上铁，上铁穿插

鲁JJ-001工程名称阳光上城项目施工单位河北建设集团有限公司交底部位8#高层、12-15#楼工序名称

交底提要墙体钢筋绑扎

完毕后进行箍筋分档线的划分，梁箍筋要与梁主筋垂直。

（2）梁箍筋与上铁绑扎好后，再穿插梁下铁，并采用“八字扣”绑扎法把箍筋和主下铁绑扎好。

（3）对于截面高度大的可先穿插下铁，再穿插上铁，进行绑扎。

（4）墙端部洞口连梁伸至外侧纵筋内侧后设15d弯钩，单洞口或双洞口连梁锚入暗柱里的长度应不小于L

且≥600。

aE

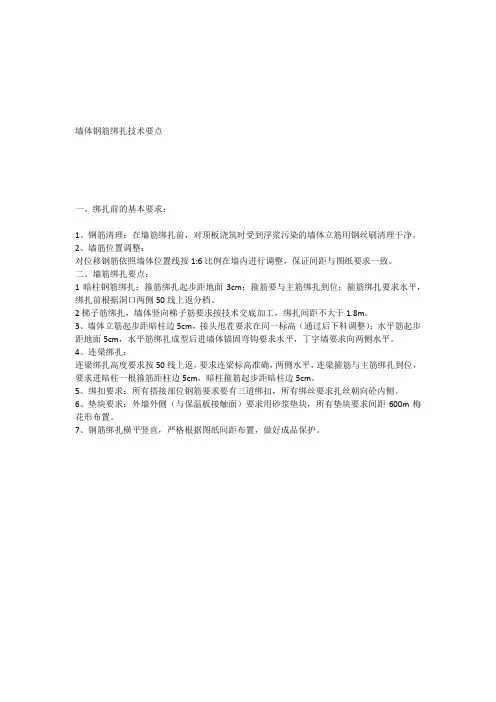

9、墙体钢筋绑扎：

（1）根据楼层所放墙体边线，再次检查钢筋位置是否正确，如钢筋发生位移必须经技术人员检查后方可进行处理。

（2）安装梯子筋：第一道竖向梯子筋安装在距暗柱第二或第三道墙体立筋上，梯子筋比墙体钢筋提高一个强度等级，梯子筋代替墙体钢筋使用，梯子筋安装以建筑50线控制标高,找出第一道墙体水平筋绑扎位置即梯子筋第一道水平杆绑扎位置，然后将梯子筋与预留墙体钢筋绑扎。第一道梯子筋安装好后每隔1.2米绑扎一道，来控制水平钢筋位置。水平梯子筋应安放在墙体钢筋顶部，以保证钢筋尺寸正确。（见附图三）

（3）绑扎墙体筋时，先绑扎3～4根墙体竖向钢筋再按图纸要求间距画出水平钢筋分档线，第一根墙体立筋距柱边50mm，第一根水平筋距底板上表面50mm，然后进行其它竖筋绑扎。钢筋搭接绑扎不少于3扣，即两头各一扣，中间一扣。钢筋绑扎完毕后，用线坠吊钢筋垂直度，应重点检查门窗洞口两侧及暗柱边垂直度。

（4）绑扎墙体拉钩、放置垫块：墙筋绑扎完毕后绑扎墙体拉钩，墙体拉钩间距600mm 呈梅花型布置，拉钩绑在墙体水平筋与立筋交接点处。墙体保护层采用成品垫块予以保证，垫块绑扎在墙体立筋上，间距600mm呈梅花型布置。

10、现场清理、验收：钢筋绑扎完后，将作业场地内散落的绑丝、杂物清理干净，自检、交接检合格后报项目部质检员验收，验收合格后报监理验收，并且办理隐检手续。

五、质量标准

1、主控项目

●纵向受力钢筋的连接应符合设计要求。

在施工现场，应按国家现行标准《钢筋机械连接通用技术规程》JGJ107进行施工。钢筋安装时，钢筋的品种、级别、规格和数量必须符合设计要求。

2、一般项目

●钢筋接头宜在受力较小处，同一纵向受力钢筋不宜设置两个或两个以上接头。

●在施工现场，应按国家现行标准《钢筋机械连接通用技术规程》JGJ107中的规

定。
