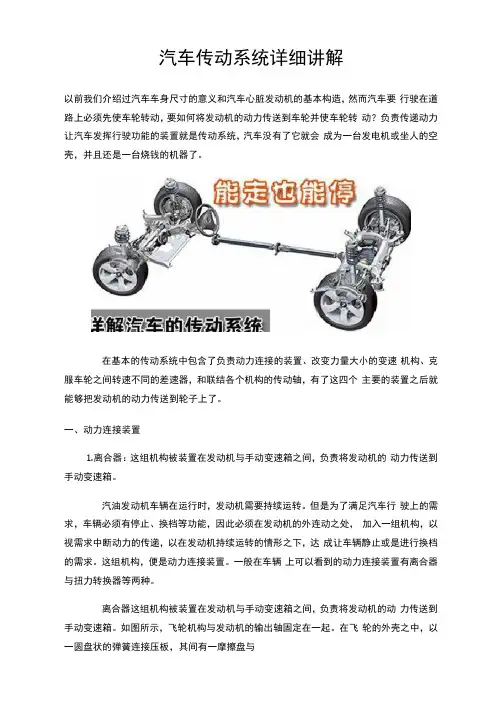

汽车传动系统详细讲解以前我们介绍过汽车车身尺寸的意义和汽车心脏发动机的基本构造,然而汽车要行驶在道路上必须先使车轮转动,要如何将发动机的动力传送到车轮并使车轮转动?负责传递动力让汽车发挥行驶功能的装置就是传动系统,汽车没有了它就会成为一台发电机或坐人的空壳,并且还是一台烧钱的机器了。

在基本的传动系统中包含了负责动力连接的装置、改变力量大小的变速机构、克服车轮之间转速不同的差速器,和联结各个机构的传动轴,有了这四个主要的装置之后就能够把发动机的动力传送到轮子上了。

一、动力连接装置1. 离合器:这组机构被装置在发动机与手动变速箱之间,负责将发动机的动力传送到手动变速箱。

汽油发动机车辆在运行时,发动机需要持续运转。

但是为了满足汽车行驶上的需求,车辆必须有停止、换档等功能,因此必须在发动机的外连动之处,加入一组机构,以视需求中断动力的传递,以在发动机持续运转的情形之下,达成让车辆静止或是进行换档的需求。

这组机构,便是动力连接装置。

一般在车辆上可以看到的动力连接装置有离合器与扭力转换器等两种。

离合器这组机构被装置在发动机与手动变速箱之间,负责将发动机的动力传送到手动变速箱。

如图所示,飞轮机构与发动机的输出轴固定在一起。

在飞轮的外壳之中,以一圆盘状的弹簧连接压板,其间有一摩擦盘与变速箱输入轴连接。

当离合器踏板释放时,飞轮内的压板利用弹簧的力量,紧紧压住摩擦板,使两者之间处于没有滑动的连动现象,达成连接的目的,而发动机的动力便可以通过这一机构,传递至变速箱,完成动力传递的工作。

而当踩下踏板时,机构将向弹簧加压,使得弹簧的外围翘起,压皮便与摩擦板脱离。

此时摩擦板与飞轮之间已无法连动,即便发动机持续运转,动力并不会传递至变速箱及车轮,此时,驾驶者便可以进行换档以及停车等动作,而不会使得发动机熄火。

2. 扭力转换器:这组机构被装置在发动机与自动变速箱之间,能够将发动机的动力平顺的传送到自动变速箱。

在扭力转换器中含有一组离合器,以增加传动效率。

传动系统

传动系统

当车辆在转向时,左、右二边的轮子会产生不同的转速,因此左、右二边的传动轴也会有不同的转速,于是 利用差速器来解决左、右二边转速不同的问题。
将经过变速系统传递出来的动力,传递至差速器进而产生驱动力道的机构。
在具备了基本的传动系统组件之后,汽车工程师会依据使用目的的需要,将传动系统设计为二轮传动(2WD) 或四轮传动(4WD)的型式。
同时,再汽车长时间停驻时,以及在发动机不停止运转情况下,使汽车暂时停驻,传动系应能较长时间中断 传动状态。为此,变速器应设有空挡,即所有各档齿轮都能自动保持在脱离传动位置的档位。
当汽车转弯行驶时,左右车轮在同一时间内滚过的距离不同,如果两侧驱动轮仅用以根刚性轴驱动,则二者 角速度必然相同,因而在汽车转弯时必然产生车轮相对于地面滑动的现象。这将使转向困难,汽车的动力消耗增 加,传动系内某些零件和轮胎加速磨损。所以,我们需要在驱动桥内装置具有差速作用的部件——差速器,使左 右两驱动轮可以以不同的角速度旋转。
传动系统
汽车的系统
01 简介
03 工作原理 05 作用
目录
02 布置型式 04 组成
传动系统一般由离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成。其基本功用是将发动机 发出的动力传给汽车的驱动车轮,产生驱动力,使汽车能在一定速度上行驶。
简介
对于前置后驱的汽车来说,发动机发出的转矩依次经过离合器、变速箱、万向节、传动轴、主减速器、差速 器、半轴传给后车轮,所以后轮又称为驱动轮。驱动轮得到转矩便给地面一个向后的作用力,并因此而使地面对 驱动轮产生一个向前的反作用力,这个反作用力就是汽车的驱动力。汽车的前轮与传动系一般没有动力上的直接, 因此称为从动轮。
作用
减速变速 实现汽车倒驶

汽车传动系统详细讲解

汽车传动系统详细讲解

汽车传动系统详细讲解以前我们介绍过汽车车身尺寸的意义和汽车心脏发动机的基本构造,然而汽车要行驶在道路上必须先使车轮转动,要如何将发动机的动力传送到车轮并使车轮转动?负责传递动力让汽车发挥行驶功能的装置就是传动系统,汽车没有了它就会成为一台发电机或坐人的空壳,并且还是一台烧钱的机器了。

在基本的传动系统中包含了负责动力连接的装置、改变力量大小的变速机构、克服车轮之间转速不同的差速器,和联结各个机构的传动轴,有了这四个主要的装置之后就能够把发动机的动力传送到轮子上了。

一、动力连接装置1.离合器:这组机构被装置在发动机与手动变速箱之间,负责将发动机的动力传送到手动变速箱。

汽油发动机车辆在运行时,发动机需要持续运转。

但是为了满足汽车行驶上的需求,车辆必须有停止、换档等功能,因此必须在发动机的外连动之处,加入一组机构,以视需求中断动力的传递,以在发动机持续运转的情形之下,达成让车辆静止或是进行换档的需求。

这组机构,便是动力连接装置。

一般在车辆上可以看到的动力连接装置有离合器与扭力转换器等两种。

离合器这组机构被装置在发动机与手动变速箱之间,负责将发动机的动力传送到手动变速箱。

如图所示,飞轮机构与发动机的输出轴固定在一起。

在飞轮的外壳之中,以一圆盘状的弹簧连接压板,其间有一摩擦盘与变速箱输入轴连接。

当离合器踏板释放时,飞轮内的压板利用弹簧的力量,紧紧压住摩擦板,使两者之间处于没有滑动的连动现象,达成连接的訂的,而发动机的动力便可以通过这一机构,传递至变速箱,完成动力传递的工作。

而当踩下踏板时,机构将向弹簧加压,使得弹簧的外围翘起,压皮便与摩擦板脱离。

此时摩擦板与飞轮之间已无法连动,即便发动机持续运转,动力并不会传递至变速箱及车轮,此时,驾驶者便可以进行换档以及停车等动作,而不会使得发动机熄火。

2.扭力转换器:这组机构被装置在发动机与自动变速箱之间,能够将发动机的动力平顺的传送到自动变速箱。

在扭力转换器中含有一组离合器,以增加传动效率。

第一节--汽车传动系统概述PPT课件

第一节--汽车传动系统概述PPT课件

对于一般家用轿车来说,使用前2横021置发动机是最合适的
16
第一节 传动系概述
1.2 汽车驱动形式与传动系统布置 1.2.2 传动系统的布置形式
• 对于大 尺寸豪华 轿车或者 性能轿跑 车,使用 纵置发动 机是最好 的选择
2021
17
1.2 汽车驱动形式与传动系统布置 1.2.2 传动系统的布置形式
发动机纵向布置
2021
18
发动机纵向布置
2021
19
第一节
传动系概述
1.2 汽车驱动形式与传动系统布置 1.2.2 传动系统的布置形式
2021
20
第一节 传动系概述
1.2 汽车驱动形式与传动系统布置 1.2.2 传动系统的布置形式
3.发动机中置后轮驱动(MR) 中置发动机后轮驱动即发动机中置、后轮驱动(见图),是 大多数运动型轿车和方程式赛车所采用的形式。此外,某些 大、中型客车也采用该形式,但采用该形式的货车很少。
2021
10
第一节 传动系概述
1.2 汽车驱动形式与传动系统布置 1.2.2 传动系统的布置形式
1.发动机前置后轮驱动(FR) 前置发动机后轮驱动即发动机前置、后轮驱动(见图),它
是 一种最传统的驱动形式。国内外大多数货车、部分轿车和部
分 客车都采用这种驱动形式,但采用该形式的小型车很少。
2021
2021
23
第一节 传动系概述
3.发动机中置后轮驱动(MR)
2021
24
第一节 传动系概述
1.2 汽车驱动形式与传动系统布置 1.2.2 传动系统的布置形式
4.发动机后置后轮驱动(RR) 后置发动机后轮驱动即发动机后置、后轮驱动(见图),

汽车基础知识-传动系统

汽车基础知识-传动系统
1.概述
汽车传动系统的基本功用是将发动 机发出的动力传给驱动车轮,使路面对驱 动车轮产生一个牵引力,推动汽车行驶.
2.一般轿车的传动系统构成
两驱(前驱):
ቤተ መጻሕፍቲ ባይዱ四驱:
3.典型的前置前驱系统
左传动轴
中间轴(特殊) 右传动轴
4.典型的四驱系统
5.离合器
功能:1.保证平稳起步;2.保证换档平顺;3.防止过载。


6.传动轴节的基本类型
节分两类:
1.移动节(连变速 箱端)
2.固定节(连车轮 端)
例举-上海纳铁福公 司产品: 移动节:VL、GI、
AAR 固定节:RF、UF
不同型号节的允许移 动距离和摆角不同。
7.传动轴的跳动
8.传动轴的布置校核-行程角 度图
要求:节点的运动不能超出行程角度图。

传动系统

传动系统

传动系统 第十三章 传动系统概述一、传动系的功用 汽车发动机所发出的动力靠传动系传递到驱动车轮。

传动系具有减速、变速、倒车、中 断动力、轮间差速和轴间差速等功能,与发动机配合工作,能保证汽车在各种工况条件下的 正常行驶,并具有良好的动力性和经济性。

二、传动系统的类型及组成 按结构和传动介质分类,传动系具有机械式、液力式、电力式三种类型。

1. 机械传动 机械传动系一般由离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成。

1 离合器2 变速器 3 万向节 4 驱动桥 7 主减速器 8 传动轴5 差速器 6 半轴图 13-1机械式传动系统的组成及布置示意图2. 液力传动 液力传动 (此处单指动液传动) 是利用液体介质在主动元件和从动元件之间循环流动过 程中动能的变化来传递动力。

液力传动装置串联一个有级式机械变速器, 这样的传动称为液 力机械传动。

图 13-2液力传动系统的组成及布置示意图3. 电力传动 电传动是由发动机驱动发电机发电, 再由电动机驱动桥或由电动机直接驱动带有减速器 的驱动轮。

图 13-2电力传动系统的组成及布置示意图三、机械式传动系的布置形式 汽车布置形式反映发动机、 驱动桥和车身的相互关系, 对汽车的使用性能也有很重要的 影响。

机械传动系的布置型式常见的有以下五种:一种为发动机、离合器、变速器等构成的 整体置于汽车前部,驱动桥也置于汽车前部,称之为前置前驱动,简称为 FF 型(图 3–48a) ; 另一种为发动机、离合器、变速器等构成的整体置于汽车前部,驱动桥则置于汽车后部,称 之为前置后驱动, 简称为 FR 型 (图 3–48b) 第三种是发动机后置后轮驱动 ; (RR) 3–48c) (图 ; 第四种是发动机中置后轮驱动(MR) ;最后一种是全轮驱动(nWD) (图 3–48e) 。

(a)前置前驱(b)前置后驱 图 13-3(c)后置后驱 传动系统布置形式(d)中置后驱(e)四轮驱动第十四章 离合器 第一节 概述一、离合器的基本功用 离合器是汽车传动系统中直接与发动机相连接的部件,其功用为: 1. 在汽车起步时,通过离合器主、从动部分之间的滑磨、转速的逐渐接近,确保汽车 起步平稳。

汽车传动系统

汽车传动系统

汽车传动系统传动系统是指将发动机的动力转变为车轮的运动能力的一系列装置和部件,它是汽车的核心部件之一。

传动系统的设计和性能直接影响着汽车的动力性、燃油经济性和行驶舒适性。

本文将从传动系统的组成部分和工作原理两方面进行阐述。

一、传动系统的组成部分传动系统由多个关键部件组成,其中包括:1. 发动机:作为传动系统的动力源,发动机通过燃烧燃料产生的动力输出给传动系统。

2. 变速器:用于改变发动机输出转速和扭矩的装置,常见的变速器包括手动变速器和自动变速器。

3. 离合器:用于实现发动机与变速器之间的连接和分离,使得驱动力能够顺利传递到传动系统中。

4. 传动轴:将发动机的动力传输到驱动轴上,通常由多节轴段组成。

5. 驱动轴:将动力从传动轴传递到车轮,并通过差速器等装置使得车轮能够转动。

6. 轮毂:固定在驱动轴上,支撑和驱动车轮转动的部件。

以上是传动系统的基本组成部分,不同类型的汽车传动系统可能存在细微的差异和其他附属部件。

二、传动系统的工作原理传动系统通过将发动机的动力传递到车轮,实现汽车的行驶。

其工作原理如下:1. 发动机启动后,通过离合器使发动机与变速器连接,发动机输出的动力传递到变速器。

2. 变速器根据驾驶员的操作,通过齿轮的组合和切换来改变发动机输出的转速和扭矩。

3. 经由传动轴,发动机输出的动力传递到驱动轴上。

4. 驱动轴通过差速器等装置将动力分配给车轮,使车轮能够转动。

5. 轮毂固定在驱动轴上,将动力直接传递给车轮,从而推动汽车行驶。

通过以上工作原理,传动系统能够有效地将发动机的动力传递到车轮,使汽车获得足够的动力和扭矩来行驶。

总结:传动系统作为汽车的核心部件之一,起着将发动机动力传递到车轮的关键作用。

它由发动机、变速器、离合器、传动轴、驱动轴和轮毂等组成部分组成,并通过一系列的工作原理实现动力传递。

了解传动系统的组成和工作原理有助于我们更好地理解汽车的运行机制,从而保证车辆的正常运行和维护。

提醒:对于汽车的传动系统,及时的保养和维护至关重要。

传动系统工作原理

传动系统工作原理

传动系统工作原理
传动系统是指将动力源传递到车辆的驱动轮上,使车辆能够前进或后退的系统。

它由多个组件组成,包括发动机、离合器、变速器、传动轴和差速器等。

下面将对传动系统的工作原理进行介绍。

1. 发动机:发动机产生动力,将汽油或柴油燃烧转化为机械能。

2. 离合器:离合器连接发动机和变速器,使得能够在启动时慢慢接合,避免突然施加力量产生冲击。

3. 变速器:变速器根据车辆的速度和负载需求选择不同的齿轮比,以提供不同的速度和扭矩输出。

- 手动变速器:通过手动调整齿轮选择器来改变齿轮比,驾驶
员需要踩离合器并调整档位。

- 自动变速器:根据车速、负荷和驾驶员的需求自动选择合适
的齿轮比,无需手动操作。

4. 传动轴:传动轴将驱动力从变速器传递到车辆的驱动轮上,通常有前驱、后驱和全驱三种形式。

- 前驱:发动机的动力通过传动轴传递到前轮驱动;
- 后驱:发动机的动力通过传动轴传递到后轮驱动;
- 全驱:发动机的动力同时传递到前、后驱动轮。

5. 差速器:差速器位于传动轴的中心,以平衡和分配驱动轮上
的扭矩。

当车辆转弯时,内外驱动轮的行驶速度不同,差速器会将扭矩分配给两个轮胎,使其可以较好地协调转向。

总之,传动系统通过将发动机产生的动力经过离合器、变速器、传动轴和差速器等组件传递到车辆的驱动轮上,实现车辆的前进或后退。

不同类型的变速器和驱动形式会对传递效率和操作便利性产生不同的影响。

汽车传动系知识点总结

汽车传动系知识点总结

汽车传动系知识点总结一、汽车传动系统的组成部分汽车传动系统主要包括离合器、变速箱、传动轴、传动齿轮和差速器等部件。

这些部件共同协作,使得发动机产生的动力得以传输至车轮,从而推动汽车前进。

1. 离合器:离合器是连接发动机和变速箱之间的部件,它可以实现发动机和变速箱的分离和连接。

当驾驶员踩下离合器踏板时,发动机与变速箱之间的连接就会断开,从而实现换挡或停车。

离合器由离合器盘、压盘和释放器等部件组成。

2. 变速箱:变速箱是汽车传动系统的核心部件,它可以改变发动机输出转速,并将动力传递至传动轴。

变速箱通常分为手动变速箱和自动变速箱两种类型,不同类型的变速箱采用不同的工作原理和结构。

3. 传动轴:传动轴是将发动机产生的动力传输至车轮的关键部件,它连接变速箱和车轮,并通过传递轴上的传动齿轮来实现动力输出。

4. 传动齿轮:传动齿轮位于传动轴上,它通过齿轮之间的啮合传递动力,实现发动机输出转矩的调节和传递。

5. 差速器:差速器位于车轮之间,它能够使车轮以不同的转速转动,从而使车辆能够顺利转弯。

差速器还可以避免车辆在转弯时出现打滑或侧滑等现象。

以上就是汽车传动系统的主要组成部分,它们共同协作,使得车辆能够顺利行驶并完成各项操控。

二、汽车传动系统的工作原理汽车传动系统的工作原理是将发动机输出的动力通过传动轴传递至车轮,从而推动汽车前进。

具体工作原理如下:1. 发动机输出动力:发动机通过燃烧燃料产生的动力通过曲轴输出,并通过离合器连接至变速箱。

2. 变速箱调节转速:变速箱通过齿轮组的组合来实现对发动机输出转速的调节,从而满足不同车速和扭矩需求。

3. 传动轴传递动力:变速箱输出的动力通过传动轴传递至车轮,因此汽车得以行驶。

4. 差速器转向调节:差速器使车轮能够以不同的转速转动,从而实现车辆的转弯操作。

以上就是汽车传动系统的工作原理,通过这些部件的协作,汽车得以行驶并完成各项操控。

三、汽车传动系统常见故障及维护保养汽车传动系统是汽车的核心部件之一,它的正常工作对于车辆的性能和安全有着重要的影响。

汽车传动系的组成与布置

汽车传动系的组成与布置

汽车传动系的组成与布置
汽车传动系是指从发动机到驱动轮之间的所有动力传递装置,其主要作用是将发动机的动力传递给驱动轮,使汽车能够行驶。

汽车传动系的组成和布置方式会因车型和设计要求的不同而有所差异,但通常包括以下几个部分:
1. 离合器:离合器位于发动机和变速器之间,用于控制发动机与变速器之间的动力传递。

当离合器踏板被踩下时,离合器分离,发动机的动力不再传递给变速器;当离合器踏板松开时,离合器结合,发动机的动力传递给变速器。

2. 变速器:变速器是汽车传动系的核心部件,用于改变发动机输出的扭矩和转速,以适应不同的行驶条件。

变速器通常包括多个档位,可以通过换挡来实现不同的传动比。

3. 传动轴:传动轴用于将变速器输出的动力传递到驱动轮。

传动轴通常由两个半轴组成,中间通过万向节连接。

4. 主减速器:主减速器位于传动轴和驱动轮之间,用于降低传动轴输出的转速并增加扭矩。

主减速器通常采用齿轮传动或链条传动。

5. 差速器:差速器位于主减速器和驱动轮之间,用于允许左右驱动轮以不同的转速旋转。

差速器可以使汽车在转弯时更加平稳和灵活。

汽车传动系的布置方式主要有前置前驱、前置后驱、后置后驱和中置后驱等。

不同的布置方式会对汽车的性能和操控产生影响,例如前置前驱的汽车通常具有较好的燃油经济性和空间利用率,而后置后驱的汽车通常具有更好的操控性能和平衡性能。

总之,汽车传动系的组成和布置方式是汽车设计中非常重要的部分,它们会直接影响汽车的性能、操控和燃油经济性。

汽车传动系各个部分的工作原理以及作用

汽车传动系各个部分的工作原理以及作用

汽车传动系各个部分的工作原理以及作用【答案解析】汽车发动机与驱动轮之间的动力传递装置称为汽车的传动系。

它应保证汽车具有在各种行驶条件下所必需的牵引力、车速,以及保证牵引力与车速之间协调变化等功能,使汽车具有良好的动力性和燃油经济性;还应保证汽车能倒车,以及左、右驱动轮能适应差速要求,并使动力传递能根据需要而平稳地结合或彻底、迅速地分离。

传动系包括离合器、变速器、传动轴、主减速器、差速器及半轴等部分。

下面分别介绍传动系各个分总成的工作原理以及作用:1、离合器:离合器位于发动机和变速箱之间的飞轮壳内,用螺钉将离合器总成固定在飞轮的后平面上,离合器的输出轴就是变速箱的输入轴。

在汽车行驶过程中,驾驶员可根据需要踩下或松开离合器踏板,使发动机与变速箱暂时分离和逐渐接合,以切断或传递发动机向变速器输入的动力。

2、变速器:变速器是用来改变来自发动机的转速和转矩的机构,它能固定或分档改变输出轴和输入轴传动比,又称变速箱。

通过改变传动比,改变发动机曲轴的转拒,适应在起步、加速、行驶以及克服各种道路阻碍等不同行驶条件下对驱动车轮牵引力及车速不同要求的需要。

一般上讲,汽车变速器为手动变速器(MT),自动变速器(AT),双离合变速器(DCT),无级式变速器(CVT)。

变速器的功能是变速变扭,并且能让车辆实现倒车和怠速停车功能。

变速箱、发动机桥人同称为汽车三大核心部件,由此可见,变速器对于汽车来讲非常重要。

3、传动轴:传动轴总成由外万向节(RF 节)、内万向节(VL 节)和花键轴组成,RF 节和 VL 节均为球笼式等速万向节。

VL 节用螺栓与差速器传动轴凸缘相连接,RF 节通过外星轮端部的花键轴与前轮相连接,左、右前轮分别由 1 根等速万向节传动轴驱动。

4、主减速器:主减速器是汽车传动系中减小转速、增大扭矩的主要部件。

对发动机纵置的汽车来说,主减速器还利用锥齿轮传动以改变动力方向。

主减速器通常装在车桥里,因外观似一鼓包,俗称后桥牙包。

汽车传动系统概述

汽车传动系统概述
汽车构造
1.1 汽车传动系统功 用 为了保证汽车在复杂工况下正常行驶,并具有良好的动力性
和经济性,传动系必须具备以下功能:
1.减速增矩-(主减速器)
发动机产生的扭矩作用在驱动轮上,使得驱动轮给地 面一个作用力,同时,地面给驱动轮一个相反的作用力,此作 用力就是驱动力,当驱动力大于汽车所受到的全部阻力时,汽 车才能正常行驶。如果把发动机产生的最大扭矩直接加在驱动 轮上,汽车所获得的驱动力不足以克服其所受的阻力,汽车不 能正常行驶,而发动机的转速也过高而不能直接加在车轮上, 因此,在发动机与驱动轮之间必须配置传动系统,使得驱动轮 相对于发动机而言,扭矩增大,转速降低。
优点:便于整车总布置,轴荷分配合理,车厢地板不受传动 影响,有利于降低地板高度和整车重心,有利视野和 车头造型,车内空间利用率高,车内噪音低,便于前 门上下客,上坡驱动力不受影响;
缺点:操纵机构复杂,发动机散热差。
1-发动机
2-离合器
3-变速器
4-角传动器
5-万向传动机构
6-驱动桥
5.全轮驱动(nWD)-越野车、高级轿车(4×4或6×6)
1.3 常见机械式传动系统的布 置形式
(a)发动机前置后驱动-FR方式 (b)发动机前置前驱动-FF方式 (c)发动机中置后驱动-MR方式 (d)发动机后置后驱动-RR方式 (e)全轮驱动-nWD方式
1.发动机前置后轮驱动(FR)-4×2型典型部置方案
优点:前后桥轴荷分配较理想,上坡时地面附着力利用好; 缺点:需很长传动轴,增加车重,影响传动效率。 如:解放CA1091,东风EQ1090E,BJ1041等。
3.静液式传动系统
工作原理: 通过液体介质的静
液力能的变化来传动的。 优点:便于操作控制, 简化结构,增加车身的 密封性。 缺点:机械效率低,成 本高,寿命和可靠性不 理想。

汽车传动系统

汽车传动系统
汽车传动系统
汽车动力传递装置
01 的组成和作用
目录
02 纯电动
03 重要指标
04 常见故障
05 故障的解决方式
汽车传动系统是由一系列具有弹性和转动惯量的曲轴、飞轮、离合器、变速器、传动轴、驱动桥等组成。动 力经发动机输出,经离合器,变速箱增扭变速后、传动轴、主减速器、差速器、半轴传递到驱动车轮。
的组成和作用
1
离合器
2
万向传动装置
3
驱动桥
4
半轴结合工具,其由主动部分(飞轮、离合器盖等)、从动部分(摩擦片)、压紧 装置(膜片弹簧)和操纵机构组成。作用主要有以下几点:①保证汽车平稳的起步;②保证挡位改变时的顺滑性;; ③防止传动系统过载造成机件损坏。变速器是实现不同行驶路况下的行驶速度改变的重要工具,主要有变速器壳、 盖、输入轴、输出轴、中间轴、倒挡轴、齿轮、轴承、油封、操纵机构等组成,利用不同直径的齿轮啮合实现转 速和转矩的转变,为实现变速变矩、实现汽车倒行、中断传输动力和实现动力传输的功能。
手动变速器(MT)也就是通俗讲的手动挡,是需要驾驶者在使用汽车时根据个人意愿和实际情况自我调节汽 车的一种变速方式。它通过大小不同的齿轮在驾驶者的操控下完成高速和低速的不同动力传输需求。采用新型技 术进行技术升级是MT发展的道路,可采用以下几种方法:①采用高性能的钢材,增加齿轮的刚度,减少变速器齿 轮在转动过程中的变形磨损,增加齿轮间的结合,减少滑动产生的能量损失;②采用不同的轴承结构,用球和柱 轴承结构替换锥轴承,减少齿轮转动的摩擦错位带来的能量损失;③采用高性能的润滑剂,减少换挡时齿轮的摩 擦,增加契合度减少能量损失;④减少变速器润滑油的油量,可以减少汽车在空载时能量损失6%~8%。
综合评价指标优化设计是指汽车动力传动系中的动力性指标与燃料经济性指标,综合评价两项指标并获取匹 配的指标参数,提高汽车动力传动系的工作效率。常规理论中,汽车动力传动系的动力性能指标越高,燃料经济 性能指标也会越高,因为汽车传动时需要消耗燃料,传动需求量越大燃料消耗越高,所以两项指标优化匹配时容 易出现矛盾问题,只能选择最佳的匹配值,才确保综合评价指标的合理性。综合评价指标中专门分析汽车原地起 步状态下,连续执行换挡与加速,换挡加速的时间和多工况行驶中的燃料经济性指标实行加权值处理,把加权值 当做综合评价指标,就可以获取最佳的综合评价指标匹配值。

汽车传动系教程

汽车传动系教程

汽车传动系教程汽车传动系统是指将发动机的动力传递到车辆驱动轮上的一套机械装置。

它主要由离合器、传动轴、传动系统和差速器组成。

在本篇教程中,我们将详细介绍汽车传动系统的构造和工作原理。

1.离合器离合器位于发动机和传动系统之间,主要用于连接和分离发动机与传动系统之间的动力传递。

当驾驶员踩下离合器踏板时,离合器分离,发动机转速与传动系统分离,车辆可以换挡或者空档。

当驾驶员松开离合器踏板时,离合器重新连接,发动机的动力通过传动系统传递给车轮。

2.传动轴传动轴是连接发动机和差速器之间的部件,它负责将动力从发动机传递到差速器。

传动轴通常是由一系列的齿轮、万向节和连接套件组成。

它需要具备足够的强度和刚度,以承受发动机输出的高转矩和高转速。

3.传动系统传动系统是将发动机的动力传递到驱动轴上的一组齿轮和轴承组成的装置。

传动系统通常包括主传动齿轮、变速器和换挡机构。

主传动齿轮负责将发动机的转速放大,并传递给变速器。

变速器根据驾驶员的需求提供不同的挡位和传动比。

换挡机构通过操纵杆和离合器安排不同的传动方式,如前进、倒车和停车。

4.差速器差速器是驱动轮之间的一个差速装置,它使驱动轮能够以不同的转速旋转。

当车辆转弯时,内轮和外轮需要旋转的速度不同,差速器通过其内部的齿轮装置来实现这种差速。

差速器的作用是平衡左右驱动轮的速度差异,以提供更好的操控性和驾驶性能。

以上是汽车传动系统的主要组成部分。

当驾驶员踩下油门时,发动机输出的动力会经过离合器传递到传动轴,然后再经过传动系统传递到驱动轴上的差速器,最终驱动车轮。

通过调整离合器的连接和分离、变速器的挡位选择以及差速器的工作,驾驶员可以根据道路条件和驾驶需求来控制车辆的速度和力量。

需要注意的是,在驾驶过程中应正确操作离合器,避免过度磨损和抖动。

此外,定期检查和更换传动系统润滑油也是保持传动系统正常工作的重要步骤。

总结起来,汽车传动系统的教程主要涵盖离合器、传动轴、传动系统和差速器的构造和工作原理。

第1章 汽车传动系概述

第1章 汽车传动系概述

4)主减速器:降低转速,增大转矩,改 变动力的传递方向90°。
5)差速器:将主减速器传来的动力分 配给左右两半轴,并允许左右两半轴以 不同角速度旋转,以满足左右两驱动轮 在行驶过程中差速的需要。
6)半轴:将差速器传来的动力传给驱 动轮,使驱动轮获得旋转的动力。
传动路线
(2)液力机械式传动系
液力机械式传动系是组合运用液力 传动和机械传动,以液力机械变速器取 代机械式传动系中的摩擦式离合器和普 通齿轮式变速器,其他组成部件及布置 形式均与机械式传动系相同。
它在路面通过性方面和普通两驱车
相比具有不可比拟的优势,所以现在 的越野车和城市SUV(Sport Utility Vehicle)车型都是大量使用,如北京 切诺基、长城赛弗、丰田的陆地巡洋 舰(LAND CRUISER)、宝马X5、 雷克萨斯(LEXUS)RX300汽车等。
图1.6 越野汽车的传动系布置示意图
图1.4 发动机后置、后轮驱动的传动系布置示意图
4.发动机中置、后轮驱动布置形式
如图1.5所示为中置发动机后轮驱动型式 简称(MR型)的传动系布置形式,基本上 目前的赛车和超级跑车,都是使用MR的方 式。例如F1赛车、法拉利(FERRARI) F360法拉利、兰博基尼(LAMBORGHINI) 等等。
பைடு நூலகம்
图1.3 发动机前置、前轮驱动的传动系布置示意图
3.发动机后置、后轮驱动布置形式
如图1.4所示,为发动机后置、后轮 驱动(RR型)的传动系布置形式,是某些 大型客车常采用的一种传动系布置形式, 如厦门金龙、VOLVO客车、保时捷 (PORSCHE)911等。这种布置形式, 其发动机、离合器和变速器制成一体布 置在驱动桥之后。
1.2 传动系的布置形式
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

汽车传动系统详细讲解以前我们介绍过汽车车身尺寸的意义和汽车心脏发动机的基本构造,然而汽车要行驶在道路上必须先使车轮转动,要如何将发动机的动力传送到车轮并使车轮转动?负责传递动力让汽车发挥行驶功能的装置就是传动系统,汽车没有了它就会成为一台发电机或坐人的空壳,并且还是一台烧钱的机器了。

在基本的传动系统中包含了负责动力连接的装置、改变力量大小的变速机构、克服车轮之间转速不同的,和联结各个机构的传动轴,有了这四个主要的装置之后就能够把发动机的动力传送到轮子上了。

一、动力连接装置1. 离合器:这组机构被装置在发动机与手动之间,负责将发动机的动力传送到手动。

汽油发动机车辆在运行时,发动机需要持续运转。

但是为了满足汽车行驶上的需求,车辆必须有停止、换档等功能,因此必须在发动机的外连动之处,加入一组机构,以视需求中断动力的传递,以在发动机持续运转的情形之下,达成让车辆静止或是进行换档的需求。

这组机构,便是动力连接装置。

一般在车辆上可以看到的动力连接装置有离合器与扭力转换器等两种。

离合器这组机构被装置在发动机与手动之间,负责将发动机的动力传送到手动。

如图所示,飞轮机构与发动机的输出轴固定在一起。

在飞轮的外壳之中,以一圆盘状的弹簧连接压板,其间有一摩擦盘与输入轴连接。

当离合器踏板释放时,飞轮内的压板利用弹簧的力量,紧紧压住摩擦板,使两者之间处于没有滑动的连动现象,达成连接的目的,而发动机的动力便可以通过这一机构,传递至,完成动力传递的工作。

而当踩下踏板时,机构将向弹簧加压,使得弹簧的外围翘起,压皮便与摩擦板脱离。

此时摩擦板与飞轮之间已无法连动,即便发动机持续运转,动力并不会传递至及车轮,此时,驾驶者便可以进行换档以及停车等动作,而不会使得发动机熄火。

2. 扭力转换器:这组机构被装置在发动机与自动之间,能够将发动机的动力平顺的传送到自动。

在扭力转换器中含有一组离合器,以增加传动效率。

当汽车工业继续发展,一般消费者开始对于控制油门、剎车以及离合器等三个踏板的复杂操作模式感到厌烦。

机械工程师开始思考如何以利用机构来简化操作过程。

扭力转换器便是在这样的情形之下被导入汽车产品的,成就了全新的使用感受。

扭力转换器导入,改变了人们驾驶汽车的习惯!扭力转换器取代了传统的机械式离合器,被安装在发动机与自动之间,能够将发动机的动力平顺的传送到自动。

从图中可以清楚地看到,扭力转换器的离作方式与离合器之间截然不同。

在扭力转换器之中,左侧为发动机动力输出轴,直接与泵轮外壳连接。

而在扭力转换器的左侧,则有一组涡轮,透过轴与位于右侧的变速系统连接。

导轮与涡轮之间没有任何直接的连接机构,两者均密封在扭力转换器的外壳之中,而扭力转换器之内则是充满了黏性液体。

当发动机低速运转时,整个扭力转换器会同样低速运转,泵轮上的叶片会带动扭力转换器内的黏性液体,使其进行循环流动。

但是由于转速太低,液体对于涡轮施加的力量,并不足以推动车辆前进,车辆便可静止不动,便可达到如同离合器分离的状况。

当油门踏下,发动机转速提升,泵轮的转速将会同步提升,扭力转换器内的液体流速持续增加,对于涡轮的施力继续增加,当其超过运转的阻力时,车辆便可以前进,动力便可传递至变速系统及车轮,达成动力传递的目的。

二、变速机构汽车在起步加速时须要比较大的驱动力,此时车辆的速度低,而发动机却必须以较高的转速来输出较大的动力。

当速度逐渐加快之后,汽车所须要的行驶动力也逐渐降低,这时候发动机只要以降低转速来减少动力的输出,即可提供汽车足够的动力。

汽车的速度在由低到高的过程中,发动机的转速却是由高变到低,要如何解决矛盾现象呢?于是通称为“”的这种可以改变发动机与车轮之间换转差异的装置为此而生。

为因操作上的不同而有“手动”与“自动”二种系统,这二种的也不相同。

近年来由于消费者的需求以及技术的进步,汽车厂开发称为“手自一体”的可以手动操作的自动;此外汽车厂也为高性能的车辆开发出称为“顺序式”的带有自动操作功能的手动。

目前的F1赛车全面使用“顺序式”,因此使用此类型手动的车辆均标榜采用来自F1的科技。

1. 手动变速机构:一般称为“手动”,以手动操作的方式进行换档。

在手动变速系统里面含有离合器、手动二个主要部份。

离合器:是用来将发动机的动力传到的机构,利用磨擦片的磨擦来传递动力。

一般车型所使用的离合器只有二片磨擦片,而赛车和载重车辆则使用具有更磨擦片的离合器。

离和器还有干式与湿式二种,湿式离合器目前几乎不再被使用于汽车上面。

手动:以手动方式操作去做变换档位的动作,使手动内的输入轴和输出轴上的齿轮啮合。

多组不同齿数的齿轮搭配啮合之后,便可产生多种减速的比率。

目前的手动均是使用同步齿轮的啮合机构,使换档的操作更加的简易,换档的平顺性也更好。

2. 自动变速机构:一般称为“自动”,利用油压的作用去改变档位。

为了使汽车的操作变得简单,并让不擅于操作手动的驾驶者也能够轻松的驾驶汽车,于是制造一种能够自动变换档位的就成为一件重要的工作,因此汽车工程师在1940年开发出世具的自动。

从此以后驾驶汽车在起步、停止以及在加减速的行驶过程中,驾驶者就不需要再做换档的动作。

的自动变速系统里面含有液体扭力转换器、自动、电子控制系统三个主要部份。

在电子控制系统里面加入手动换档的控制程序,就成了具有手动操作功能的“手自一体”。

液体扭力转换器:在主动叶轮与被动叶轮之间,利用液压油作为传送动力的介质。

将动力自输入轴传送到对向的输出轴,经由输出轴再将动力传送到自动。

由于液压油在主动叶轮与被动叶轮之间流动时会消耗部份的动力。

为了减少动力的损失,在主动与被动叶轮之间加入一组不动叶轮使能量的传送效率增加;以及在液体扭力转换器内加入一组离合器,并在适当的行驶状态下利用离合器将主动与被动叶轮锁定,让主动与被动叶轮之间不再有转速的差异,进而提高动力的传送效率。

自动:以行星齿轮组构成换档机构,利用油压推动多组的摩擦片,去控制行星齿轮组的动作,以改变动力在齿轮组的传送路径,因而产生多种不同的减速比率。

电子控制系统:早期的机械式自动的换档控制是以油压的压力变化去决定何时做换档的动作,即使经过多年的研究及改良,机械式自动的换档性能仍然不尽人意。

于是电子式自动便因应而出了。

为了使换档的时机更加的精确,以及获得更加平顺的换档质量,各汽车制造厂均投入大量的资源,针对自动的电子控制系统做研究。

三、在解决了车辆动力传递的问题之后,汽车工程师又碰到了另外的一个问题——转弯。

当车辆在转向时,左、右二边的轮子会产生不同的转速,因此左、右二边的传动轴也会有不同的转速,于是利用来解决左、右二边转速不同的问题。

转弯,除了必须要有转向系统的辅助之外,还必需在传动系统上进行调整。

原因在于,当车辆过弯时,位于内侧的轮子所走的路径较短,位于外侧的轮子所走的路径较长。

在同样的时间内经过这样的路径,左右两侧的车轮势必面对着转速不同的问题。

如果没有一个特殊的机构来处理,将造成车辆在转弯时发生转不过去的窘境;即便用力地转了过去,也会有着车轮严重磨损的问题。

此时,便被导入汽车的传动系统之中。

由图中可看出,是由许多齿轮组所构成。

当直行时,左右车轮的转速相同,其内齿轮组并未发生作用,如同左右车轮以同一轮轴运转。

当车辆进入弯道时,左右车轮的转速差异,便由中间齿轮组的转动来吸收,使其可以顺利地过弯。

四、传动轴由发动机输出的动力,经过变速系统的转换之后,传送至驱动轮,方能够对车辆产生驱动力。

而负责将动力传送至驱动轮的机构,便是传动轴。

而依据不同的传动系统配置,还可以分为传动轴与轮轴等两种。

传动轴在前置发动机后轮驱动(FR)或是前置发动机四轮驱动车型之中,由于后轮需担负驱动的工作,因此必须将动力传动到后轴的,以进而将动力传输至后轮。

这只穿过整个车体下方的长连杆,便是传动轴。

而在前置发动机前轮驱动车型()、后置发动机后轮驱动车型(RR)、中置发动机后轮驱动车型(MR),这三种传动方式的汽车上则没有装设传动轴,与的动力输出后,便直接连接轮轴。

轮轴将动力从传送到轮子的轴。

轮轴亦称为“”或“驱动轴”。

在一般前置前驱的车辆上,传动系统的配置便如图所示,发动机、及是连接在一起的,直接连接轮轴后,将动力直接传递至左右车轮,以驱动车体。

前面介绍了汽车传动系统的基本构成,我们知道了发动机的动力如何传递至车轮。

其实,传动系统与发动机的配置,有很多形式,主要有两轮驱动和四轮驱动之分,每种驱动方式都有其特点,也都满足了不同行驶状态的需要。

传动系统与发动机配置在具备了基本的传动系统组件之后,汽车工程师会依据车辆使用目的的不同,将传动系统设计为二轮驱动(2WD)或四轮驱动()的型式。

◆二轮驱动仅有车子的前轮或后轮可以接受到动力,让车轮产生转动而使车辆前进或后退。

此驱动模式有以下四种具体形式:前置发动机前轮驱动()、前置发动机后轮驱动(FR)、中置发动机后轮驱动(MR)、后置发动机后轮驱动(RR)。

◆四轮驱动就是车辆的四个轮子都可以接受到动力,让车轮产生转动而使车辆前进或后退。

在的后面再加装一具称为“”的动力分配装置,依照设定的比率将动力传送到前、后轮轴,使汽车的四个轮子获得动力。

目前市面上销售的四轮驱动()汽车当中,发动机装设位置属于前置、中置、后置者均有。

在传动系统中包括了、、传动轴三项重要的组件。

传动系统的任务就是将发动机的动力传送到车轮。

由于汽车的发动机在车身上摆设方式的不同,使得发动机与传动系统的组合有多种形式。

多数的组合方式与汽车的用途或性能要求有关。

常见的组合方式有前置发动机前轮驱动()、前置发动机后轮驱动(FR)、中置发动机后轮驱动(MR)。

传动系统与发动机配置——前置发动机前轮驱动这是近代汽车最多采用的驱动方式。

发动机和传动系统都被安装在车头发动机室内,这样的安排使前轮要负责传动,而不再只有负责转向的工作。

由于前轮同时负担传动和转向的工作,使车辆在转向时的控制变得简单,因此前置发动机前轮驱动()的车辆在行驶时的安全性比其它方式来得高。

由于前置发动机前轮驱动()车的发动机和传动系统都被安装在车头发动机室内,因此汽车主要的重量都集中在车头的部位,这样的情形让前轮必须负担较多的重量,而后轮负担的重量则少了许多,前轮大约要承担62%左右的车身重量。

传动系统与发动机配置——前置发动机后轮驱动这是汽车最为传统的布置方式,发动机和部分传动装置被安装在车头的发动机室内,再以传动轴将动力传送到后轮去。

『是典型的前置后驱车型』由于传动系统中的和轮轴都是装置在车辆的后轴,再加上发动机都是采取纵向放置在发动机室里面,使发动机的重心落于前轮轴之后,而且体积越大的发动机的重心会落在越后面的位置,车辆的前、后轴因此获得良好的配重比率。

一般车型的后轴须要承担大约47%的车身重量,因此以后轮驱动的车辆驱动轮获得较高下压力,让行驶在陡坡或是连续的弯道中的车辆能够获得更佳的操控性能。
