(屋面防火隔离带)岩棉技术指标
根据山东省建筑标准设计图集(L06J113)的规定,防火隔离带应选用岩棉板、胶粉聚苯颗粒
关于高层建筑外墙外保温工程防火隔离带问题的通知发布时间 : 2009年09月10日各建设、施工、监理企业：近期我市高层建筑外墙外保温工程中，存在部分项目中防火隔离带使用的岩棉板保温材料不符合有关技术要求的情况，导致外墙出现吸水膨胀、起鼓、漏水等质量问题。
为保证建筑节能工程质量，经研究决定，现对规范高层建筑外墙外保温工程防火隔离带所使用材料有关事宜，通知如下：一、根据山东省建筑标准设计图集（L06J113）的规定，防火隔离带应选用岩棉板、胶粉聚苯颗粒作为保温材料，所选用的保温材料应为建设主管部门备案的节能产品。
二、产品入场施工前，各责任主体应查验、保存相关质量合格证明文件及相关性能检测报告，并按照《建筑节能工程施工质量验收规范》的要求对产品进行见证取样。
三、所用产品性能应符合附件中表一、表二的规定。
附件：防火隔离带使用材料技术要求二OO九年九月十日附件：防火隔离带使用材料技术要求表二：胶粉聚苯颗粒岩棉缺点：1.岩棉生产良莠不齐，注意辨别。
2.对人体有害，搞到身上很痒。
3.安装裁剪不便。
表面出现裂缝，将导致大量水分侵入保温层，普通岩棉板吸水率较高，并渗透至墙面基层，造成保温系统大面积破坏，严重影响外保温系统的耐久性和使用寿命。
因此应选用憎水岩棉。
3、国内岩棉厂家．由于经济和工艺方面的原因绝大多数采用矿渣作为原料产品以矿渣棉为主。
任何岩棉板都会吸水的，添加了憎水剂的岩棉板会在明水上去的时候出现荷叶珠的憎水效果，但是其孔隙的存在必然会吸水，但是好的岩棉板因为其特殊工艺，会有自排干的特性，。
只不过添加了憎水剂的憎水岩棉板吸水不会那么强，不会像普通岩棉板那样像棉花一样吸水，只要憎水率大于0.98的都是合格的。
你可做个小试验：将岩棉板放进盛水的水桶浸泡12小时，你会发现岩棉板已经吸水了，不过是，普通岩棉板会因为吸水而变形，憎水岩棉板性状不会发生太大变化，晒干后，其性状基本和吸水前一样。

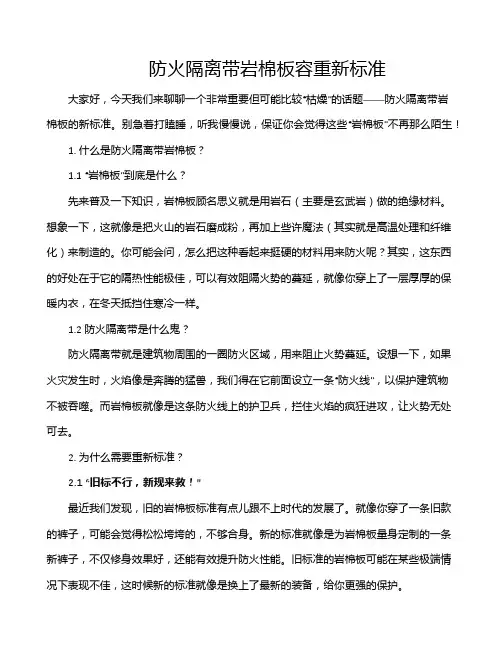

防火隔离带岩棉板容重新标准
防火隔离带岩棉板容重新标准大家好，今天我们来聊聊一个非常重要但可能比较“枯燥”的话题——防火隔离带岩棉板的新标准。
别急着打瞌睡，听我慢慢说，保证你会觉得这些“岩棉板”不再那么陌生！1. 什么是防火隔离带岩棉板？1.1 “岩棉板”到底是什么？先来普及一下知识，岩棉板顾名思义就是用岩石（主要是玄武岩）做的绝缘材料。
想象一下，这就像是把火山的岩石磨成粉，再加上些许魔法（其实就是高温处理和纤维化）来制造的。
你可能会问，怎么把这种看起来挺硬的材料用来防火呢？其实，这东西的好处在于它的隔热性能极佳，可以有效阻隔火势的蔓延，就像你穿上了一层厚厚的保暖内衣，在冬天抵挡住寒冷一样。
1.2 防火隔离带是什么鬼？防火隔离带就是建筑物周围的一圈防火区域，用来阻止火势蔓延。
设想一下，如果火灾发生时，火焰像是奔腾的猛兽，我们得在它前面设立一条“防火线”，以保护建筑物不被吞噬。
而岩棉板就像是这条防火线上的护卫兵，拦住火焰的疯狂进攻，让火势无处可去。
2. 为什么需要重新标准？2.1 “旧标不行，新规来救！”最近我们发现，旧的岩棉板标准有点儿跟不上时代的发展了。
就像你穿了一条旧款的裤子，可能会觉得松松垮垮的，不够合身。
新的标准就像是为岩棉板量身定制的一条新裤子，不仅修身效果好，还能有效提升防火性能。
旧标准的岩棉板可能在某些极端情况下表现不佳，这时候新的标准就像是换上了最新的装备，给你更强的保护。
2.2 新的标准有啥不一样？新的标准规定了岩棉板必须具备更高的防火性能，这就好比你买了一双跑鞋，必须要有足够的减震效果，才不会跑步的时候把脚给伤了。
新的标准中，还规定了岩棉板的密度、厚度以及抗压强度，确保它能在火灾中撑得住，不会被轻易击溃。
你可以把这想象成一场比赛，岩棉板要在火灾中经过严酷的考验，只有符合新标准的，才能赢得这场比赛的胜利。
3. 如何选择合适的岩棉板？3.1 选购岩棉板时要注意啥？选择岩棉板的时候，咱们得看几个关键点。
首先，看看密度。
建筑防火隔离带用岩棉制品(城市消防行业标准)
建筑防火隔离带用岩棉制品1 范围本标准规定了建筑防火隔离带用岩棉制品的术语和定义、分类和标记、要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于外墙外保温系统中防火隔离用岩棉条和屋面保温系统中防火隔离用岩棉板。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 191 包装储运图示标志GB/T 4132 绝热材料及其术语GB/T 5480 矿物棉及其制品试验方法GB/T 5486 无机硬质绝热制品试验方法GB 8624-2012 建筑材料及制品燃烧性能分级GB/T 10294 绝热材料稳态热阻及有关特性的测定防护热板法GB/T 10295 绝热材料稳态热阻及有关特性的测定热流计法GB/T 10299 绝热材料憎水性能试验方法GB/T 13480 建筑用绝热制品压缩性能的测定GB/T 19686 建筑用岩棉、矿渣棉绝热制品GB/T 30804 建筑用绝热制品垂直于面抗拉强度的测定GB/T 30805 建筑用绝热制品部分浸入法测定短期吸水量建筑用绝热制品在指定温度湿度条件下尺寸稳定性的测试方GB/T 30806法GB/T 30807 建筑用绝热制品浸泡法测定长期吸水性JGJ 289-2012 建筑外墙外保温防火隔离带技术规程3 术语和定义GB/T 4132 、GB/T 19686 和 JGJ 289-2012 界定的术语和定义适用于本文件。
4 分类和标记4.1 分类按用途分为外墙外保温系统用和屋面保温系统用。
按形式分为岩棉条和岩棉板。
4.2 标记产品标记由产品名称、标准号和产品技术特征三部分组成。
商业代号也可位于其后。
产品技术特征包括:a) 密度，单位为千克每立方米 (kg/的:b) 尺寸，长度×宽度×厚度，长度、宽度和厚度的单位均为毫米 (mrn) 。
岩棉品质分类
岩棉的品质分类通常根据以下几个关键参数来判定：
1.含渣量：高质量的岩棉板在肉眼观察下不应该看到很多矿渣。
2.外观：优质岩棉板的外观应平整，没有污迹和破损。
3.胶量分布：胶的分布应该均匀，岩棉板内不应有胶块。
4.颜色一致性：岩棉的颜色应该是一致的，如果出现白色和黄色不一致的情况，可能是劣质产品。
5.导热系数：常见的岩棉导热系数为0.032-0.040W/(m·K)，数值越小表示保温效果越好。
6.密度：岩棉的密度一般在60-200kg/m³之间，不同应用场景可能需要不同密度的岩棉。
7.燃烧性能：岩棉属于A级不燃材料，具有良好的防火性能。
8.化学性质：优质的岩棉化学性质稳定，呈中性或弱碱性，对多种金属材料无腐蚀，且不含有害物质。
9.原材料：高品质的岩棉产品通常采用优质玄武岩、白云石等为主要原材料。
10.环保安全：合格的岩棉产品不含有对环境有害的物质，如石棉、CFC、HFC、HCFC等，并且不会被腐蚀或产生霉变及细菌。
11.标准规范：符合相关标准的岩棉产品，如建筑外墙外保温用岩棉板和岩棉条，应遵循特定的术语、定义、分类和标记等要求。
总的来说，在选择岩棉产品时，应根据具体的应用需求和上述品质参数来选择合适的产品。
同时，了解产品的生产厂家、品牌声誉以及是否有相关的质量认证也是非常重要的。
外墙保温技术交底(岩棉防火隔离带)
3、聚合物砂浆：拉伸粘接强度应达到如下要求:与水泥砂浆常温状态28d，强度≥0、60Mpa：与苯板常温状态28d，强度≥0、1Mpa：可操作时间≥2小时：吸水量≤1000g/㎡；渗透压力比≥200%。
4、抹面层抹面砂浆:在第一层抹面砂浆初凝前，即稍硬至可以碰触时，在抹第二遍抹面砂浆,厚度为1-2mm，应能裹住网格布，两遍抹面砂浆厚度达到50mm。砂浆抹灰施工间歇应在自然断开处，如阴阳角部位；在连续墙面上如需停顿，面层砂浆不应完全覆盖已铺好的网格布,需与网格布、底层砂浆呈台阶形坡槎。待抹面砂浆终凝后,需洒水养护，养护方式为用滚刷沾水养护或喷洒养护，间歇时间以5小时为宜，连续养护不小于3天.外墙抹面砂浆要求垂直度为3mm，平整度为3mm。
技术交底记录
工程名称
宏远书香门第二期住宅小区东区55#楼
施工单位
青岛宏远建筑工程有限公司
交底部位
装饰工程
工序名称
外墙保温
交底提要：①材料要求②施工机具准备③施工工艺④安全注意事项
年月日
交底内容:
一、材料要求
1、聚苯板：聚苯板应符合GB10801、1规定的阻燃性（ZR）要求：厚度60mm，密度18-22Kg/m3，陈化时间≥42d。
3安装聚苯板:⑴聚苯板切割:标准聚苯板尺寸为600mm×600mm（宽×高),对角线误差为±2mm,非标准板按实际需要的尺寸切割，切割器切割,尺寸允许偏差为±2mm，大小面垂直；门窗洞口四角部位的聚苯板应采用整块板切割成形,不得拼凑。
项目（专业)技术负责人
交底人
接受交底人
鲁JJ—005-
注:本记录一式两份，一份交底单位存，一份接受交底单位存。山东省建设工程质量监督总站
岩棉板阻燃等级
岩棉板阻燃等级岩棉板是一种目前应用广泛的建筑保温材料，具有良好的隔音隔热性能。
由于岩棉板属于一种可燃物质，因此阻燃等级是判断其阻燃性能的重要指标之一。
下面将介绍一些关于岩棉板阻燃等级的相关内容。
阻燃等级是指材料在燃烧过程中的耐燃性能，是评价材料抗火性能的重要指标之一。
我国《GB 8624 室内装饰材料燃烧性能分级》对装饰材料的阻燃等级进行了规定，分为七个等级：A1、A2、B1、B2、B3、C、D。
其中A1级属于不燃材料，A2级、B1级属于难燃材料，B2级是可燃材料，B3级、C级、D级分别为可燃材料中的不同程度。
岩棉板的阻燃等级通常为A级和B级。
A级阻燃等级是指无燃烧性能，具有较好的耐火性能，是最高防火等级。
B级阻燃等级是指材料在燃烧时的蔓延速度较慢，具有较好的阻燃性能，属于难燃材料等级。
岩棉板之所以能够达到阻燃等级，主要是由于其独特的材料组成和制造工艺。
岩棉板是由石英砂、矽砂、矿渣等原料经高温烧结而成，含有大量的不燃和低燃物质，使其在高温环境下能够保持较长时间的结构完整性。
此外，岩棉板还采用了特殊的涂层工艺，增加了其表面的耐热性，提高了阻燃性能。
在实际应用中，岩棉板的阻燃等级可以根据不同的建筑需要进行选择。
A级的岩棉板通常适用于对防火要求非常高的场所，如大型商场、医院、学校等。
B级的岩棉板通常适用于一般办公、商业等场所，能够满足普通防火要求。
需要注意的是，岩棉板的阻燃等级并不是唯一的评价指标。
在选用岩棉板时，还应考虑其导热系数、密度、吸音效果等性能指标，以及合适的厚度和安装方式。
综上所述，岩棉板的阻燃等级是判断其防火性能的重要指标之一。
在选择岩棉板时，应根据不同的建筑需求选择相应的阻燃等级，以确保建筑物的安全性能。
保温防火隔离带设置要求
粘贴外墙保温防火隔离带(岩棉带)技术要求1、岩棉带主要性能:项目性能指标标试验方法密度kg/m3≥100GB/T25975导热系数W(m·k)≤0.048GB/T10294垂直于表面的抗拉强度kpa≥80JG149燃烧性能A级短期吸水量kg/m≤1.0GB/T25975酸度系数≥1.6GB/T5480匀温灼烧性收缩率%≤5.0GB/T5486能(1000℃)质量损率%≤5.0GB/T5486备注:必须采用纤维垂直板面的岩棉,否则拉拔强度达不到要求,2、防火隔离带高度方向尺寸不应小于300,厚度与外保温系统相同3、设置水平分格缝时,宜设置在防火隔离带与保温系统的分界线上4、防火隔离带通常为水平方向设置,防火隔离带位置应设置在门窗洞口上方,隔离带下缘距离洞口上沿不宣超过500mm5、防火隔离带保温层施工应与外墙外保温系统保温层起自下而上按顺序进行,不宜先在外墙外保温系统保温层中预留位置,然然后再粘贴防火隔离带保温板6、粘贴保温板防火隔离带保温板与外墙外保温系统保温板之间应拼接紧密,宽度超过2mm缝缝隙应用外墙外保温系统保温材料或阻燃型友泡氨酯填基;7、当采用粘贴岩棉带防火隔离带时,防火隔离带应与基层墙体满粘并应使用锚栓辅助联结。
错栓位置在岩棉带中间高度,铺栓间距应不大于0.5m,错栓距离保温板端部应不小于0.1m,扩压盘直径不应小于100mm,岩棉带长度应不小于0.4m 8、在隔离带位置还应加铺玻纤网格布,玻纤网格布应先于大面玻纤网格布铺设,上下超出隔离带宽度应不小于100mm,大面玻纤网格布的上下如有搭接,搭接位置距离隔离带应不小于200mm,9、防火隔离带抹面层和外墙外保温系统抹面层宣为同一材料,同时施工制作,并应将保温材料和锚栓完全覆盖,防火隔离带抹面层厚度不应小于3mm。
岩棉板报告
一、岩棉介绍岩棉是以优质的天然岩石，如玄武岩、白云石等为主要原材料，经冲天炉（>1450℃）熔化，由四辊离心机高速离心成纤，喷入少量粘结剂，经固化后，切割成不同规格和用途的产品。
也可加工成为缝毡、管套及贴面产品等。
产品密度范围30kg/m3~200kg/m3，适用于750℃或以下设备和装置的保温和隔热。
其不燃性和高熔点特性与其纤维的开孔结构使其广泛的应用于防火和吸音降噪领域。
在建筑领域方面，岩棉广泛应用于商业建筑、居民住宅、厂房、公共场所的屋面、外墙、室内隔墙、天花和浮设夹层地板等建筑结构的防火、保温节能、吸音降噪、防冷凝结露。
1、产品特性(1)保温隔热岩棉渣球含量低，纤维细长柔韧，因而导热系数低，具有出色的保温效果。
(2)防火岩棉原材料采自天然岩石，是不燃性建筑防火材料；耐高温性能优越，火灾中不产生有毒烟气或熔融滴落物。
应用于建筑结构中可形成一道防火屏障，有效延缓火焰蔓延。
(3)吸音降噪岩棉大量的细长纤维形成了多孔连通结构，无数微小气隙存在于其中--使该内部结构使岩棉具有高效的吸音降噪和弹性消振的物理特性。
(4)无腐蚀性岩棉浸出液的pH值呈中性或弱碱性，对碳钢、铝（合金）、铜等金属材料和设备，以及建筑物中的各种构件均无腐蚀。
(5)健康、环保岩棉不含石棉，生产过程中不使用CFC或HCFC等对环境有害的物质；不具备微生物生长环境，不滋生霉菌。
(6)抗潮湿性能岩棉在温度50℃、相对湿度95%的环境中暴露96小时，体积吸湿率小于0.2%；质量吸湿率小于1%(7)憎水性憎水岩棉产品憎水率大于98%；吸水率低，无毛细渗透。
(8)节能和减排作为优质的保温材料，岩棉能极大提高整个建筑物的能源利用效率，降低冷气或暖气使用时能耗70%以上。
不仅节省能源，而且降低经济成本。
通过使用岩棉作为保温隔热材料而达到的能源节省，可简单有效地全面减低供暖、供电等所需的能源生产，是降低全社会温室气体排放的一种直接和低成本的减排手段。
防火隔离带施工技术交底
( 4 )防火隔离带宽度不应小300 mm，防火棉的密度不应小于100kg/m3。
接
受
交
底
人
防火隔离带施工技术交底
工程名称
施工单位
施工班组
工种
分项工程名称
交底人
交底时间
交
底
内
容
( 1 )根据《建筑外墙外保温防火隔离带技术规程》JGJ289的规定：“采用防火隔离带构造的外墙外保温工程施工前，应编制施工技术方案，并应采用与施工技术方案相同的材料或工艺制作样板墙”。
( 2 )防火隔离带的保温材料，其燃烧性能应为A级（宜用岩棉带）。岩棉带应进行表面处理，可采用界面剂或界面砂浆进行涂覆处理，也可采用玻璃纤维网布聚合物砂浆进行包覆处理。
岩棉防火隔离带施工工艺
岩棉防火隔离带施工工艺1、基本规定1.1采用防火隔离带构造的外墙外保温工程，其基层墙体耐火极限应符合国家现行建筑防火标准的有关规定。
并满足国家现行建筑节能设计标准和建筑防火设计标准要求。
1.2防火隔离带组成材料应与外墙外保温系统组成材料配套使用。
防火隔离带宜采用工厂预制的制品现场安装。
防火隔离带抹面胶浆、玻璃纤维网布应采用与外墙外保温系统相同的材料。
1.3防火隔离带应与基层墙体可靠连接，应能适应外保温系统的正常变形而不产生渗透、裂缝和空鼓；应能承受自重、风荷载和室外气候的反复作用而不产生破坏。
2、施工准备2.1 技术准备已编制施工方案，并对工人进行书面技术及安全交底。
2.2 材料要求2.2.1建筑外墙外保温防火隔离带保温材料的燃烧性能等级应为A级。
2.2.2防火隔离带应进行耐候性试验，且耐候性能指标应符合下列规定规定。
2.2.2.1防火隔离带耐候性能指标2.2.3除耐候性能外，防火隔离带其他性能指标应符合规定。
2.2.3.1防火隔离带其他性能指标2.2.3.2防火隔离带保温板的主要性能指标应符合规定。
防火隔离带保温板的主要性能指标2.2.3.3胶粘剂的主要性能指标应符合下列规定。
胶粘剂的主要性能指标2.2.3.4抹面胶浆的主要性能指标应符合下列规定。
抹面胶浆的主要性能指标2.3作业要求2.3.1 墙面应用1:3水泥砂浆进行抹灰找平,墙面平整度用2m靠尺检测，其平整度≤3mm,阴、阳角方正。
局部不平整部位用1：2水泥砂浆找平。
2.3.2 基层表面应光洁、坚固、干燥、无污染或其它有害的材料，必须彻底清除基层表面的粉尘。
2.3.3 墙外的雨水管或其它预埋件、进口管线或其它预留洞口，应按设计图纸或施工验收规范要求提前施工完毕。
2.3.4 施工温度不应低于5℃，而且施工完成后，24小时内气温高于5℃。
夏季高温时，不宜在强光下施工，5级风以上或雨天禁止作业。
2.3.5 施工时应避免直接日晒和雨淋，必要时应在脚手架上搭设防晒布遮挡墙面以避免阳光的直射和雨水的冲刷。
建筑外墙保温防火隔离带技术要求
1、岩棉带主要性能：
备注：必须采用纤维垂直板面的岩棉，否则拉拔强度达不到要求，
2、防火隔离带高度方向尺寸不应小于300，厚度与外保温系统相同；
3、设置水平分格缝时，宜设置在防火隔离带与保温系统的分界线上；
4、防火隔离带通常为水平方向设置，防火隔离带位置应设置在门窗洞口上方，隔离带下缘距离洞口上沿不宜超过500mm；
5、防火隔离带保温层施工应与外墙外保温系统保温层一起自下而上按顺序进行，不宜先在外墙外保温系统保温层中预留位置，然后再粘贴防火隔离带保温板；
6、粘贴保温板防火隔离带保温板与外墙外保温系统保温板之间应拼接紧密，宽度超过2mm缝隙应用外墙外保温系统保温材料或阻燃型发泡聚氨酯填塞；
7、当采用粘贴岩棉带防火隔离带时，防火隔离带应与基层墙体满粘并应使用锚栓辅助联结。
锚栓位置在岩棉带中间高度，锚栓间距应不大于，锚栓距离保温板端部应不小于，扩压盘直径不应小于100mm，岩棉带长度应不小于。
8、在隔离带位置还应加铺玻纤网格布，玻纤网格布应先于大面玻纤网格布铺设，上下超出隔离带宽度应不小于100mm，大面玻纤网格布的上下如有搭接，搭接位置距离隔离带应不小于
200mm，具体详见下列附图：
9、防火隔离带抹面层和外墙外保温系统抹面层宜为同一材料，同时施工制作，并应将保温材料和锚栓完全覆盖，防火隔离带抹面层厚度不应小于3mm。
岩棉防火隔离带的等级参考及设置要求
外墙岩棉防火隔离带的等级是根据什么划分的，一般民用住宅一般的防火等级是如何确定的，什么等级的材料是适合的？他的设置有什么要求呢？下面是我们的详细分析：防火隔离带是指为阻止火灾大面积延烧，起着保护生命与财产功能作用的隔离空间和相关设施。
截止目前用于建筑上的防火隔离带包括：岩棉、发泡陶瓷、发泡水泥、泡沫混凝土等一些A级防火材料制作。
防火隔离带的设置要根据不同的地点和应用的领域来确定。
举例来说，不同的地域其要应用的防火等级材料就不一样，今天我们就来拿一般住宅建筑和一般民用建筑来做个说明。
民用住宅可以参考一下建议：50m<=h,应选择材料的燃烧等级为A级；24m<=h<50m,其保温材料的燃烧性能应为A级或B1级，当采用B1级保温材料时每两层应设置水平防火隔离带()；h<24m,其保温材料的燃烧性能不应低于B2级。
其中，当采用B2级保温材料时，每层应设置水平防火隔离带。
一般的住宅建筑可以参考以下建议：100m<=h，选择其燃烧性能应为A级；60m<=h<100m,其选择的燃烧登记不能低于B2级,每层应设置水平防火隔离带；24m<=h<60m,其燃烧等级不能低于B2级,每两层应设置水平防火隔离带；h<24m,其选择燃烧性能不能低于B2级，当采用B2级保温材料时，每三层应设置水平防火隔离带。
hty885jk 广州陶粒。
岩棉技术标
外墙岩棉保温施工方案第一章工程概况本次投标岩棉施工范围包括:世茂都一期一批次10＃楼、11#楼、17＃楼外墙保温、门窗洞口收边及所有楼栋防火隔离带，其中10＃住宅、11＃楼外墙岩棉保温厚度为90mm，17#楼外墙岩棉保温厚度为75mm,门窗洞口收边岩棉板厚度为30mm，其他楼栋防火隔离带及线条防火隔离带随相应EPS保温及线条厚度。
具体岩棉板（带)施工范围详见外墙保温固化图。
第二章编制依据1、西安·世茂都一期一批次（10-17＃楼及商业、幼儿园及南大门保温涂料工程招标文件及询标函2、《建设节能工程施工质量验收规范》GB50411-20073、《建设工程施工质量验收统一标准》GB50300—20014、《建筑装饰装修工程质量验收规范》GB50201-20015、《外墙保温建筑构造图集》10J1216、《岩棉板（带）外墙外保温系统应用技术规范》J12457-20137、国家、地方、行业现行法律、规范第三章施工部署一、施工准备1.材料选择:宜选择具有西安市节能备案证,经检测单位检测合格并出具合格检测报告的材料厂家；2.安全技术交底：进场施工前,应对施工班组进行安全及技术交底，施工时严格按照安全技术交底要求进行施工。
3.材料准备：所有原材料进场时相关质保资料应齐全，及时上报至监理单位，验收无误后对方在制定场地。
第四章材料性能指标一、外墙岩棉保温系统组成:岩棉薄抹灰外墙外保温系统基本构造构造示意图系统的基本构造①基层墙体②固定层③保温层④抹面层⑤饰面层钢筋混凝土墙各种砌体墙(砌体墙需用水泥砂浆找平)胶粘剂和锚栓岩棉板(带）抹面胶浆复合玻纤网格布涂料或干挂石材二、岩棉保温系统材料性能指标岩棉板(带)主要性能指标项目单位指标参见文件密度kg/m³≥100≥14002J121—具体设计规格按深化图为准导热系数W/m·k≤0。
048 GB/T 25975-2010垂直于表面的抗拉强度kPa≥7.5 GB/T 29906吸水性%≤2 02J121—1憎水性％≥98 02J121—1有机物含量%≤4 02J121—1抗风压值kPa 不小于工程项目的风荷载标准值的1。
实用文档之建筑外墙保温防火隔离带技术要求
实用文档之"粘贴外墙保温防火隔离带（岩棉
带）技术要求"
1、岩棉带主要性能：
备注：必须采用纤维垂直板面的岩棉，否则拉拔强度达不到要求，
2、防火隔离带高度方向尺寸不应小于300，厚度
与外保温系统相同；
3、设置水平分格缝时，宜设置在防火隔离带与保
温系统的分界线上；
4、防火隔离带通常为水平方向设置，防火隔离带
位置应设置在门窗洞口上方，隔离带下缘距离洞口上沿不宜超过500mm；
5、防火隔离带保温层施工应与外墙外保温系统
保温层一起自下而上按顺序进行，不宜先在外墙外保温系统保温层中预留位置，然后再粘贴防火隔离带保温板；
6、粘贴保温板防火隔离带保温板与外墙外保温
系统保温板之间应拼接紧密，宽度超过2mm缝隙应用外墙外保温系统保温材料或阻燃型发泡聚氨酯填塞；
7、当采用粘贴岩棉带防火隔离带时，防火隔离带应与基层墙体满粘并应使用锚栓辅助联结。
锚栓位置在岩棉带中间高度，锚栓间距应不大于0.5m，锚栓距离保温板端部应不小于0.1m，扩压盘直径不应小于100mm，岩棉带长度应不小于0.4m。
8、在隔离带位置还应加铺玻纤网格布，玻纤网格布应先于大面玻纤网格布铺设，上下超出隔离带宽度应不小于100mm，大面玻纤网格布的上下如有搭接，搭接位置距离隔离带应不小于200mm，具体详见下列附图：
9、防火隔离带抹面层和外墙外保温系统抹面层宜为同一材料，同时施工制作，并应将保温材料和锚栓完全覆盖，防火隔离带抹面层厚度不应小于3mm。
岩棉防火带施工技术要求)
2 .岩棉防火隔离带粘贴时应与保温板同步自下而上进行安装，隔离带应与基层满粘，并应增加锚固措施.锚栓位置在岩棉带中间高度，锚栓间距应不大于0.5m,锚栓距离保温板端部应不小于0。1m.岩棉防火隔离带之间、隔离带与保温板之间应拼接严密，宽度超过2mm的缝隙应用相应的保温材料填充。
5.当隔离带紧邻窗口顶部时，在粘贴前应做翻包处理，翻包网左右平拼，不搭接，拼缝位置离隔离带拼缝处至少100mm.
6。当窗洞口上沿高低不同时，洞口上沿距隔离带如超过500mm，隔离带可局部采取上凸或下凹处理。
岩棉复合板防火隔离带施工方案适用产品范围和设计要点
岩棉防火隔离带安装工艺适用产品范围
岩棉防火隔离带安装工艺除适用于岩棉防火隔离带产品（ZXD）,同时还适用于岩棉复合板防火隔离带（ZXB）产品的安装使用。
防火隔离带设计要点
建筑物高度H(m)
保温ቤተ መጻሕፍቲ ባይዱ料燃烧性能
隔离带设置数量
H≥100
A级
-——-
60 ≤ H〈100
3。岩棉防火隔离带接缝应与上下部位保温板接缝错开,错开距离应不小于200mm。
4。在隔离带位置还应加铺玻纤网格布，玻纤网格布应先于大面玻纤网格布铺设，上下超出隔离带宽度应不小于100mm,左右可对接，对接位置离隔离带拼缝位置应不小于100mm.大面玻纤网格布的上下如有搭接，搭接位置距离隔离带应不小于200mm。
B1级
每层应设置水平防火隔离带
24 ≤ H<60
每两层应设置水平防火隔离带
建筑物高度H（m)
保温材料燃烧性能
每三层应设置水平防火隔离带数量
H≥50
应为A级
保温岩棉板技术要求
≥200
3。4耐碱玻纤网格布技术要求
项目
指标
单位面积质量（g/m2）
≥160
断裂应变％
≤5
耐碱断裂强力保留率（经纬向）％
≥50
耐碱断裂强力(经纬向）(N/50mm）
≥750
保温岩棉板技术要求
1、外墙用保温岩棉板厚度为60mm。
2、外墙A2T的注:
1）岩棉板双面刷界面剂；
2）加强型玻纤网格布质量≥200g/M2
3）岩棉板抗拉强度应≥10KPa；
4）岩棉板导热系数按1。15*0。04=0.046W/（m•K计算）
3、材料性能指标3。1．Βιβλιοθήκη 术性能要求:项目指标
密度，kg∕m3
MPa
≥0.70
耐水（浸水48h 放置24h)
≥0.50
耐冻融（冻融循环25次)
≥0。50
拉伸粘结强度（与岩棉板）
常温常态14d
MPa
≥0。80且岩棉板破坏
耐水（浸水48h 放置24h）
≥0。30且岩棉板破坏
耐冻融(冻融循环25次）
≥0。30且岩棉板破坏
可操作时间
h
≥2
抗压强度/抗折强度
－
≤3.0
3。3、抹面砂浆（DBI）的技术要求
项目
单位
指 标
可操作时间
h
≥2
拉伸粘结强度(常温28d）
与水泥砂浆
Mpa
＞0.5
浸水粘结强度（常温28d，浸水7d）
Mpa
＞0。3
拉伸粘结强度（常温28d）
与岩棉板
Mpa
≥0。10或岩棉板破坏
浸水粘结强度（常温28d,浸水7d）
Mpa
≥0.10或岩棉板破坏
保温岩棉板技术要求
保温岩棉板技术要求1、外墙用保温岩棉板厚度为60mm。
2、外墙A2T的注：1）岩棉板双面刷界面剂；2）加强型玻纤网格布质量≥200g/M23）岩棉板抗拉强度应≥10KPa；4）岩棉板导热系数按1.15*0.04=0.046W/（m?K计算）3、材料性能指标3.1．技术性能要求：项目指标密度，kg∕m3 ≥140导热系数，W/（m?K）≤0.04酸度系数，% ≥1.8垂直于表面的抗拉强度，kPa ≥10尺寸稳定性，% 高、宽、厚均≤1.0压缩强度，kPa ≥40质量吸湿率，% ≤1.0憎水率，% ≥98.0燃烧性能级别A级3.2、聚合物粘结砂浆（DEA）性能指标项目单位指标拉伸粘结强度（与水泥砂浆试块）常温常态14dMPa≥0.70 耐水（浸水48h 放置24h）≥0.50 耐冻融（冻融循环25次）≥0.50拉伸粘结强度（与岩棉板）常温常态14dMPa≥0.80且岩棉板破坏耐水（浸水48h 放置24h）≥0.30且岩棉板破坏耐冻融（冻融循环25次）≥0.30且岩棉板破坏可操作时间h ≥2 抗压强度/抗折强度－≤3.0 3.3、抹面砂浆（DBI）的技术要求项目单位指标可操作时间h ≥2拉伸粘结强度（常温28d）与水泥砂浆Mpa ＞0.5浸水粘结强度（常温28d，浸水7d）Mpa ＞0.3拉伸粘结强度（常温28d）与岩Mpa ≥0.10或岩棉板破坏浸水粘结强度（常温28d，浸水7d）棉板Mpa ≥0.10或岩棉板破坏压折比（抗压强度/抗折强度）-- ≤3渗透压比% ≥2003.4耐碱玻纤网格布技术要求项目指标单位面积质量（g/m2）≥160断裂应变% ≤5耐碱断裂强力保留率（经纬向）% ≥50耐碱断裂强力（经纬向）（N/50mm）≥750。
