电气设备温度在线监测系统
KYN28-12铠装式封闭高压开关柜电气设备在线测温系统应用研究

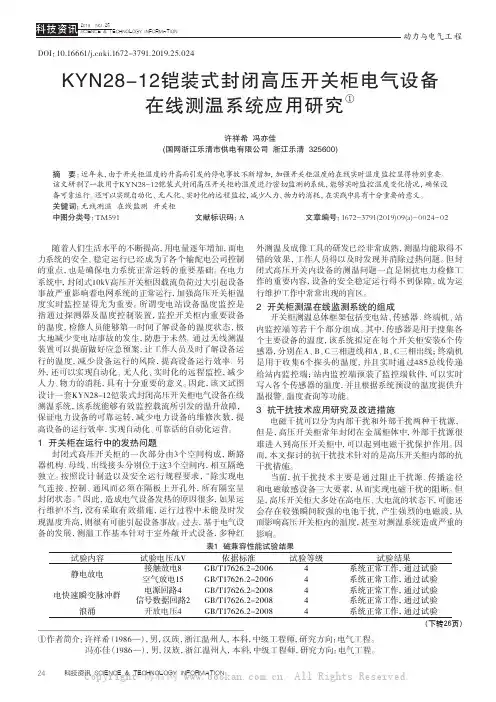

DOI：10.16661/ki.1672-3791.2019.25.024KYN28-12铠装式封闭高压开关柜电气设备在线测温系统应用研究①许祥希 冯亦佳(国网浙江乐清市供电有限公司 浙江乐清 325600)摘 要：近年来，由于开关柜温度的升高而引发的停电事故不断增加，加强开关柜温度的在线实时温度监控显得特别重要。
该文研制了一款用于KYN28-12铠装式封闭高压开关柜的温度进行密切监测的系统，能够实时监控温度变化情况，确保设备可靠运行。
还可以实现自动化、无人化、实时化的远程监控，减少人力、物力的消耗，在实践中具有十分重要的意义。
关键词：无线测温 在线监测 开关柜中图分类号：TM591 文献标识码：A 文章编号：1672-3791(2019)09(a)-0024-02①作者简介：许祥希（1986—），男，汉族，浙江温州人，本科，中级工程师，研究方向：电气工程。
冯亦佳（1986—），男，汉族，浙江温州人，本科，中级工程师，研究方向：电气工程。
随着人们生活水平的不断提高，用电量逐年增加，而电力系统的安全、稳定运行已经成为了各个输配电公司控制的重点，也是确保电力系统正常运转的重要基础。
在电力系统中，封闭式10kV高压开关柜因载流负荷过大引起设备事故严重影响着电网系统的正常运行，加强高压开关柜温度实时监控显得尤为重要。
所谓变电站设备温度监控是指通过探测器及温度控制装置，监控开关柜内重要设备的温度，检修人员能够第一时间了解设备的温度状态，极大地减少变电站事故的发生，防患于未然。
通过无线测温装置可以提前做好应急预案，让工作人员及时了解设备运行的温度，减少设备运行的风险，提高设备运行效率。
另外，还可以实现自动化、无人化、实时化的远程监控，减少人力、物力的消耗，具有十分重要的意义。
因此，该文试图设计一套KYN28-12铠装式封闭高压开关柜电气设备在线测温系统，该系统能够有效监控载流所引发的温升故障，保证电力设备的可靠运转，减少电力设备的维修次数，提高设备的运行效率，实现自动化、可靠话的自动化运营。
2024年在线监测装置为配电网安全运行保驾护航
2024年在线监测装置为配电网安全运行保驾护航2024年，随着科技的不断发展和配电网的逐渐智能化，在线监测装置将成为保障配电网安全运行的重要设备之一。
本文将从在线监测装置的定义、功能、应用、优势和未来发展等方面展开阐述，旨在揭示在线监测装置为配电网安全运行保驾护航的重要性。
一、在线监测装置的定义和功能在线监测装置是一种能够对配电网进行实时监测和数据采集的设备。
其通过传感器、数据采集器、通信模块等组成，可以对电气设备的运行状态、负载情况、温度变化、电流电压波形等信息进行采集和分析，帮助运维人员及时了解到潜在问题，进而采取措施避免事故的发生。
在线监测装置的功能主要有以下几个方面：1. 实时监测电气设备运行状态：在线监测装置可以通过传感器采集电气设备的运行数据，如电流、电压、温度、湿度等，实时监测电气设备的运行状态，发现潜在的故障隐患。
2. 数据采集和记录：在线监测装置可以采集、存储历史数据，并通过数据分析，提供数据趋势分析、故障分类和统计等功能，为运维人员提供决策依据。
3. 预警和告警功能：在线监测装置可以通过监测电气设备的运行状态，及时发出预警和告警信号，提醒运维人员注意设备的异常状态，减少事故的发生。
4. 运行分析和维护优化：通过对采集的数据进行分析和比对，运维人员可以了解设备的运行负荷情况，发现不合理的运行模式，并对设备进行维护优化，提高配电网的运行效率。
二、在线监测装置在配电网中的应用在线监测装置的应用包括以下几个方面：1. 变电站设备监测：变电站是配电网的重要组成部分，通过在变电站的关键设备上安装在线监测装置，可以实时监测设备的运行状态，为及时发现故障并进行维修提供依据。
2. 配电设备监测：在线监测装置可以用于监测配电线路、配电柜、开关设备等关键配电设备的运行状态。
通过实时监测和数据分析，可以提前发现设备的异常状态，减少故障的发生。
3. 负荷监测：在线监测装置可以实时监测配电网的负荷情况，为负荷调度和优化提供数据支持。

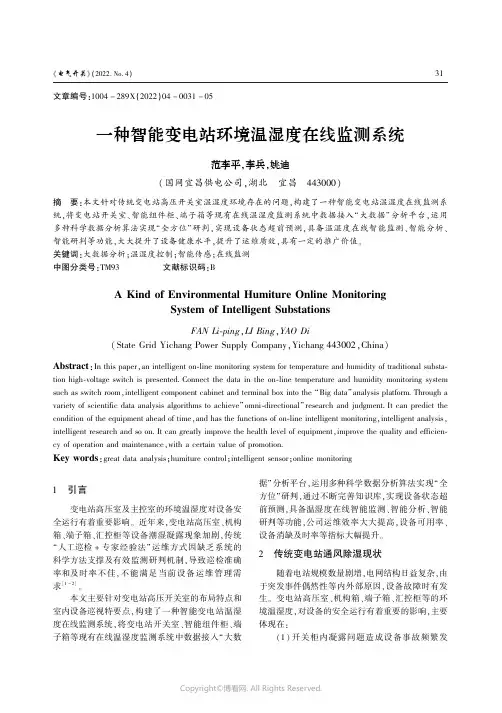

一种智能变电站环境温湿度在线监测系统
