音频信号光纤传输实验
物理实验教案十二实验名称:音频信号光纤传输实验教学时数:3学时教学目的及要求:1、了解光纤通信的基本工作原理。
2、熟悉光纤传输系统中电光／光电转换器件的基本性能。
3、测试音频信号在光纤通信实验系统中的传输质量。
教学内容提要:1、光导纤维（1）光纤的结构光导纤维是用石英、玻璃或特制塑料等介质拉成的柔软而极细纤维，光能在其内部沿着轴线传播,简称光纤。
（2）光纤的类型光纤折射率沿径向分布有两种类型：阶跃型：由n1到n2有明显的边界，光全反射的传播路径是折线。
渐变型：从纤芯到包层芯折射率逐渐变小，光全反射的传播路径是光滑曲线，并产生自聚焦现象。
（3）光纤通信的优点光纤通信的主要优点：容量大、传输距离远、，抗电磁干扰能力强、保密性好、抗腐蚀、抗辐射、质量轻、体积小。
2、光纤通信系统基本组成和工作原理(1)光纤传输系统的基本组成光纤传输系统由“光信号发送端”、光信号的传输介质“光纤”和“光信号接收端”三部分组成。
（2）传输系统的技术参数本实验光纤传输系统：光源采用发光二极管，波长为0.84μm；传输介质采用多模石英光纤，低损耗窗口为0.84μm、1.3μm、1.55μm；硅光电二极管的峰值响应波段为0.8-0.9μm；因此，各个部分器件能够完全匹配。
(3)实验仪器TKGT-1型音频信号光纤传输实验仪;信号发生器;双踪示波器3、实验内容（1）测定光纤传输系统的静态电光／光电传输特性（2）测定光纤传输系统的幅频特性，测定系统的低频截止频率ƒL和高频截止频率ƒh。
（3）测定发光二极管偏置电流与无截止失真最大调制幅度的关系（4）观察各种波形在光纤中的传输（5）音频信号的传输实验教学重点与难点:教学重点是掌握光纤通信的基本工作原理;教学难点是确定传输系统的低频截止频率ƒL和高频截止频率ƒh。
思考题问题讨论:如何确定半导体材料的导电类型？实验报告的要求:实验原理部分要求，做光纤传输系统基本组成的方框图，并简述原理。
实验内容一、二、三项必做。
音频信号光纤传输技术档

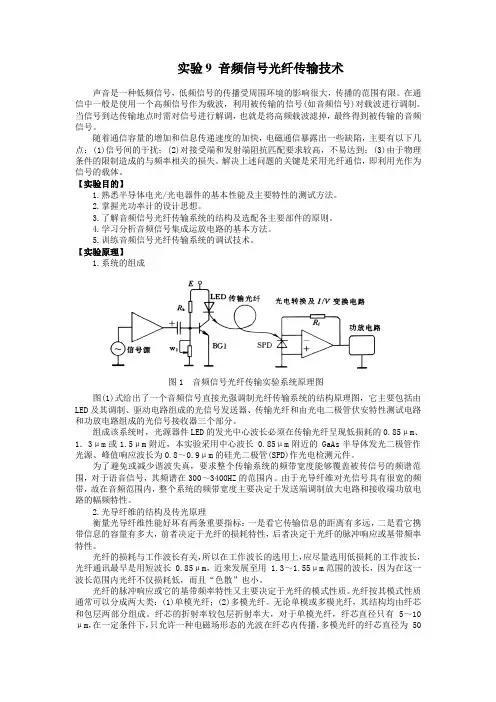

实验9 音频信号光纤传输技术声音是一种低频信号，低频信号的传播受周围环境的影响很大，传播的范围有限。
在通信中一般是使用一个高频信号作为载波，利用被传输的信号(如音频信号)对载波进行调制。
当信号到达传输地点时需对信号进行解调，也就是将高频载波滤掉，最终得到被传输的音频信号。
随着通信容量的增加和信息传递速度的加快，电磁通信暴露出一些缺陷，主要有以下几点：(1)信号间的干扰；(2)对接受端和发射端阻抗匹配要求较高，不易达到；(3)由于物理条件的限制造成的与频率相关的损失。
解决上述问题的关键是采用光纤通信，即利用光作为信号的载体。
【实验目的】1.熟悉半导体电光/光电器件的基本性能及主要特性的测试方法。
2.掌握光功率计的设计思想。
3.了解音频信号光纤传输系统的结构及选配各主要部件的原则。
4.学习分析音频信号集成运放电路的基本方法。
5.训练音频信号光纤传输系统的调试技术。
【实验原理】1.系统的组成图(1)式给出了一个音频信号直接光强调制光纤传输系统的结构原理图，它主要包括由LED 及其调制、驱动电路组成的光信号发送器、传输光纤和由光电二极管伏安特性测试电路和功放电路组成的光信号接收器三个部分。
组成该系统时，光源器件LED 的发光中心波长必须在传输光纤呈现低损耗的0.85μm 、1．3μm 或1.5μm 附近，本实验采用中心波长 0.85μm 附近的 GaAs 半导体发光二极管作光源、峰值响应波长为0.8～0.9μm 的硅光二极管(SPD)作光电检测元件。
为了避免或减少谐波失真，要求整个传输系统的频带宽度能够覆盖被传信号的频谱范围，对于语音信号，其频谱在300～3400HZ 的范围内。
由于光导纤维对光信号具有很宽的频带，故在音频范围内，整个系统的频带宽度主要决定于发送端调制放大电路和接收端功放电路的幅频特性。
2.光导纤维的结构及传光原理衡量光导纤维性能好坏有两条重要指标：一是看它传输信息的距离有多远，二是看它携带信息的容量有多大，前者决定于光纤的损耗特性，后者决定于光纤的脉冲响应或基带频率特性。
音频信号光纤传输技术实验报告
（4）光纤的几何参数：根据国际电报电话咨询委员会（CCITT）建议，光纤几何参数包括以下内容：芯径、包层表面直径、芯径不圆度、包层表面不圆度、包层表面相对于纤芯中心的不同心度。它们分别由下面公式来定义：
纤芯不圆度=2（dmax-dmin）/（dmax+dmin）（3）包层表面不圆度=2（Dmax-Dmin）/（Dmax+Dmin）（4）式中dmax、dmin是芯径最大值和最小值，Dmax、Dmin是包层表面直径的最大值和最小值。包层表面相对纤芯中心的不同心度=y/d（5）式中y是纤芯中心和包层表面中心的距离，d是芯径。-4成正比，它随着光波长的增加而急剧减小。在小于1μm的波长范围内，瑞利散射是光纤中主要的损耗因素。
石英光纤在近红外波段μm、μm、μm有较好透过率。因此传输系统光源的发射光波长必须与其吻合，目前长距离光通讯系统多采用μm或μm单模光纤。（目前，单模光纤传输损耗在μm和μm分别为/km和/km）。
（3）光纤的色散直接影响可传输信号的带宽，色散主要由三部分组成：折射率色散；模色散；结构色散。折射率色散是由于光纤材料的折射率随不同光波长变化而引起，采用单波长、窄谱线的半导体激光器可以使折射率色散减至最小。采用单模光纤可以使模色散减至最小。结构色散由光纤材料的传播常数及光频产生非线性关系所造成。目前单模光纤的传输带宽可达数GHz。
音频信号光纤通信物理实验报告(有数据)
4、光信号接收端
光信号的接收主要是利用硅光电二极管(SPD)把传输光纤出射端输出的光信号的光功率转变为与之成正比的光电流I0，然后经I / V转换电路再把光电流转换成电压V0输出。
2、本实验中光传输系统哪几个环节引起光信号的衰减？
答：光发射机、光接续点、光放大器、光分路器以及光接收机，也就是说在光传输的各个节点处都有可能引起光衰。
请在两周内完成，交教师批阅
附件：（实验曲线请附在本页）
3.然后观察两曲线。完成课后题。
实验数据记录（注意：单位、有效数字、列表）
1．光信号发送端-LED的电光转换特性的测定
0.0
5.0
10.0
15.0
20.0
25.0
30.0
35.0
40.0
0
2.9
4.7
7.1
9.8
12.7
15.5
18.3
21.1
45.0
50.0
55.0
60.0
65.0
70.0
75.0
784
768
请认真填写
数据处理、误差分析和实验结论
1、LED-传输光纤组件电光特性的测定：依LED偏置电流与光功率实验曲线，线性响应的偏置电流区间为（27.5，46.4）mA，取此区间中值I＝39.0mA为最佳偏置电流。
2、光纤传输系统频响的测定：由光纤系统幅频特性曲线得到，
低频截止频率f=26.2Hz
80.0
85.0

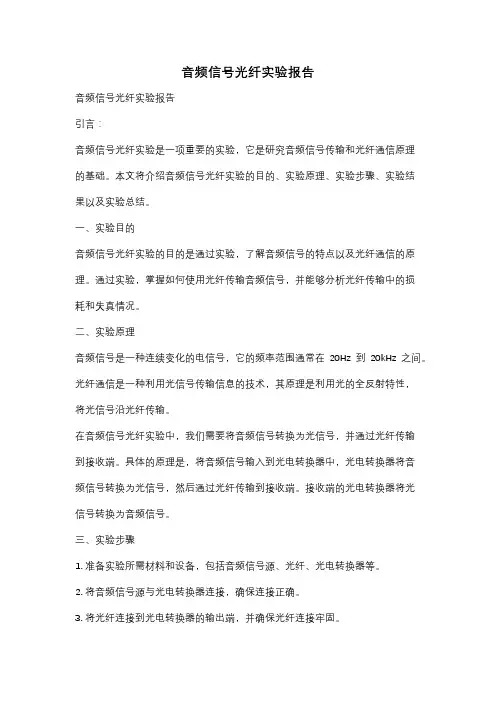

音频信号光纤实验报告
音频信号光纤实验报告音频信号光纤实验报告引言：音频信号光纤实验是一项重要的实验，它是研究音频信号传输和光纤通信原理的基础。
本文将介绍音频信号光纤实验的目的、实验原理、实验步骤、实验结果以及实验总结。
一、实验目的音频信号光纤实验的目的是通过实验，了解音频信号的特点以及光纤通信的原理。
通过实验，掌握如何使用光纤传输音频信号，并能够分析光纤传输中的损耗和失真情况。
二、实验原理音频信号是一种连续变化的电信号，它的频率范围通常在20Hz到20kHz之间。
光纤通信是一种利用光信号传输信息的技术，其原理是利用光的全反射特性，将光信号沿光纤传输。
在音频信号光纤实验中，我们需要将音频信号转换为光信号，并通过光纤传输到接收端。
具体的原理是，将音频信号输入到光电转换器中，光电转换器将音频信号转换为光信号，然后通过光纤传输到接收端。
接收端的光电转换器将光信号转换为音频信号。
三、实验步骤1. 准备实验所需材料和设备，包括音频信号源、光纤、光电转换器等。
2. 将音频信号源与光电转换器连接，确保连接正确。
3. 将光纤连接到光电转换器的输出端，并确保光纤连接牢固。
4. 将另一端的光纤连接到接收端的光电转换器的输入端。
5. 打开音频信号源和接收端的光电转换器，调节音频信号源的音量，观察接收端是否能够正常接收到音频信号。
6. 测量音频信号在光纤传输过程中的损耗情况，记录下相关数据。
四、实验结果通过实验，我们观察到音频信号能够成功通过光纤传输到接收端，并且能够正常播放。
在测量过程中，我们发现音频信号在光纤传输过程中会产生一定的损耗，损耗的大小与光纤的质量和长度有关。
我们还发现，如果光纤连接不牢固或者光纤质量较差，会导致音频信号的失真。
因此，在实际应用中，需要注意光纤的连接质量和选择合适的光纤。
五、实验总结通过音频信号光纤实验，我们深入了解了音频信号的特点以及光纤通信的原理。
我们掌握了如何使用光纤传输音频信号，并且能够分析光纤传输中的损耗和失真情况。
光纤通信的例子
光纤通信的例子光纤通信是一种利用光的传输媒介进行信息传输的技术，具有高速、高带宽、低延迟等优点，被广泛应用于现代通信领域。
下面将从不同角度列举光纤通信的十个例子。
1. 光纤通信在互联网中的应用光纤通信是互联网的基础设施之一，通过光纤传输数据可以实现高速、稳定的互联网连接。
用户可以通过光纤接入网络，在家里或办公室里享受高速的互联网服务。
2. 光纤通信在电信网络中的应用光纤通信在电信网络中被广泛应用，可以实现电话、宽带、电视等多种业务的传输。
用户可以通过光纤接入电信网络，实现高质量的通信服务。
3. 光纤通信在数据中心中的应用大型数据中心使用光纤通信来连接服务器、存储设备等设备，实现高速、可靠的数据传输。
光纤通信可以满足数据中心对带宽和速度的要求，保证数据中心的正常运行。
4. 光纤通信在医疗领域中的应用光纤通信在医疗领域中被广泛应用，可以实现医学图像的传输、远程医疗的实现等。
光纤通信可以保证医疗数据的高速、高质量传输，提高医疗服务的效率和质量。
5. 光纤通信在安防监控中的应用安防监控系统中使用光纤通信可以实现视频数据的传输和监控设备的联网。
光纤通信可以保证视频数据的高清晰、高稳定传输，提高安防监控的效果和效率。
6. 光纤通信在交通运输中的应用光纤通信在交通运输领域中被广泛应用，可以实现交通信号的传输、智能交通系统的建设等。
光纤通信可以提供高速、可靠的传输服务，提高交通运输的效率和安全性。
7. 光纤通信在金融领域中的应用金融领域对数据传输的速度和安全性要求很高，光纤通信可以满足这些要求。
金融机构可以使用光纤通信建立高速、安全的网络连接，实现交易数据的快速传输和保护。
8. 光纤通信在教育领域中的应用光纤通信在教育领域中被广泛应用，可以实现远程教育、网络教室等教育模式。
光纤通信可以提供高速、稳定的网络连接，为学生和教师提供更好的教育资源。
9. 光纤通信在广播电视中的应用光纤通信在广播电视领域中可以实现高清晰、高质量的音视频传输。
