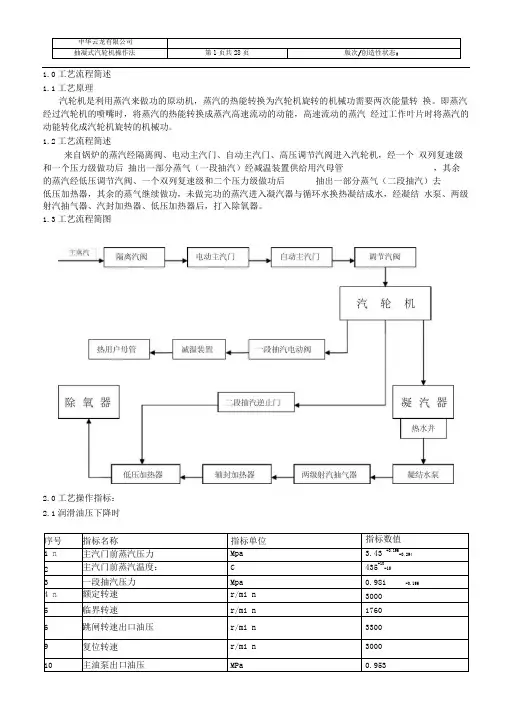

1.0工艺流程简述1.1工艺原理汽轮机是利用蒸汽来做功的原动机,蒸汽的热能转换为汽轮机旋转的机械功需要两次能量转换。

即蒸汽经过汽轮机的喷嘴时,将蒸汽的热能转换成蒸汽高速流动的动能,高速流动的蒸汽经过工作叶片时将蒸汽的动能转化成汽轮机旋转的机械功。

1.2工艺流程简述来自锅炉的蒸汽经隔离阀、电动主汽门、自动主汽门、高压调节汽阀进入汽轮机,经一个双列复速级和一个压力级做功后抽出一部分蒸气(一段抽汽)经减温装置供给用汽母管,其余的蒸汽经低压调节汽阀、一个双列复速级和二个压力级做功后抽出一部分蒸气(二段抽汽)去低压加热器,其余的蒸气继续做功,未做完功的蒸汽进入凝汽器与循环水换热凝结成水,经凝结水泵、两级射汽抽气器、汽封加热器、低压加热器后,打入除氧器。

1.3工艺流程简图2.0工艺操作指标:2.1润滑油压下降时2.23.04.0汽轮机热工保护及报警信号4.1在下列情况下,汽轮机保护动作:4.1.1汽轮机的转速超过3300-3360 r/min4.1.2真空低于0.06Mpa4.1.3润滑油压下降至跳闸值0.02Mpa4.1.4转子轴向位移大于0.7 mm推力瓦回油温度超过跳闸值70C。

4.1.5汽轮机振动达跳闸值0.05 mm4.1.6发电机保护动作。

4.1.7主油箱油位低于极限值。

4.2在发生下列情况时,自动报警:4.2.1主汽压力大于3.63 Mpa (绝压)或主汽压力小于3.1 4Mpa(绝压)。

4.2.2主汽温度大于445C或主汽温度小于420C4.2.3真空小于0.08Mpa。

4.2.4直流电源中断。

4.2.5排汽温度在空负荷时》100C,带负荷时》60C。

4.2.6抽汽压力大于1.27Mpa或小于0.785Mpa。

4.2.7凝汽器水位降到最低限或升到最高限。

4.2.8发电机甩负荷。

4.2.9推力轴承温度》85 C。

4.2.10径向轴承温度》85C。

4.2.11油箱油位升高或降低超限时。

4.2.12润滑油压低于0.08Mpa时。

汽轮机说明书

汽轮机说明书

冷凝式汽轮机使用说明书产品代号:HS4074产品型号:NH32/04编制校对审核中华人民共和国杭州中能汽轮动力有限公司2008年4月目录前言技术数据汽轮机结构蒸汽疏水系统润滑油系统调节和监视、保护系统主要部套简介安装起动和运行前言本说明书是向用户介绍汽轮机及零部件的一般说明,使操作人员能掌握一般的专业知识,从而对汽轮机进行正确的安装、运行和维护。

本型号汽轮机为中压中温冷凝式汽轮机.本机组配有必要的保安系统。

各种监视仪表及保安信号装置可集中在仪表柜上,以方便维护和监视。

启动和停机都编制了程序,可在控制系统的前面板上直接操作。

因此,本机组具有安全可靠、结构紧凑、操作维护简单和自动化程度较高等一系列优点。

机组采用双层布置。

汽轮机向下排汽,用排汽接管上的波纹补偿节与冷凝器相连接。

机组出厂时,我厂随机提供一套汽机易损件备件,其品种和数量详见备品备件清单,用户如有特殊需求时,可随时向我厂订购备件。

技术数据1、汽轮机额定功率:4631 kw额定转速:8840r/min转速范围:6630~9282r/min机械跳闸转速:10117~10303r/min汽机转向:顺汽流看为顺时针。

进汽压力:3.43 Mpa(A)进汽温度: 420(405~430)℃排汽压力: 0.01Mpa(A)额定进汽量: 20.5t/h振动:正常运转时,最大允许振动值为≤0.031mm。

测点为近前、后轴承的轴颈处。

汽机本体主要件重量:转子:0.8T汽轮机总重:6.8T2、油路系统润滑油压:0.25Mpa(G) 滤油精度: 10um 调节油压:0.85Mpa(G) 滤油精度: 10um3、汽水系统冷凝器:面积: 560 m2水流道:两道制四流程无水时重: 14.3t两级射汽抽气器:工作蒸汽压力:3.43 Mpa(A)抽气器: 10.2kg/h耗汽量:一级:60kg/h;二级:50kg/h;汽轮机结构一、概述本汽轮机为单缸、冲动凝汽式。

转子为整锻式结构,由一个双列调节级和七个压力级组成,末三级动叶为斜切扭叶片。

东方汽轮机厂60MW抽汽凝汽式机组运行规程

东方汽轮机厂60MW抽汽凝汽式机组运行规程

WQI-C096 A/O 热电部 82
第十二节 汽轮机组不正常的振动和异音· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·53 第十三节 主汽门、调节门、旋转隔板工作失常· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·53 第十四节 管道故障· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·54 第十五节 厂用电中断· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·55 第十六节 DEH 系统故障· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·55 第十七节 辅机的故障处理· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·56 第十八节 加热器水位升高· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·56 辅助设备运行规程 油系统的运行· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·57 顶轴油泵及盘车装置的运行· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·58 循环水系统的运行· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·59 凝结水系统的运行· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·60 轴封系统的投用· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·60 真空、射水系统的运行· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·60 空冷器的运行· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·61 法兰螺栓加热装置的使用· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·61 泵的启动和停用· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·62 低压加热器的运行· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·62 第十一章 高压加热器的运行· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 63

凝汽器说明书

凝汽器说明书

N-1200-16冷凝器说明书南京汽轮电机(集团)有限责任公司磁盘(带号)底图号旧底图号归档签名 简 要 说 明 文件代号 页次 数量 标记编 制 李晶铭2013-5-21校 核 陆玉明 2013-5-21审 核 查小军 2013-5-22会 签 刘小平 2013-5-22标准审查 郝思军 2013-5-24审 定批 准目录1.冷凝器的作用与工作原理2.技术规范3.冷凝器的构造4.冷凝器的运行要求5.真空系统的严密性试验6.冷凝器的清洗1.冷凝器的作用与工作原理1.1.作用1.1.1.在汽轮机排汽口建立并保持规定的真空度,保证装置的热经济性。

1.1.2.将汽轮机排汽凝结成洁净的凝结水作为锅炉给水。

1.2.工作原理在冷凝器汽侧,由于容积很大的蒸汽被凝结成容积很小的凝结水,从而在汽侧形成了真空。

蒸汽中含有的不凝结气体和从冷凝器及其管道的不严密处漏入汽侧的空气由抽气器不断地抽出,使汽侧保持规定的真空。

2.技术规范型号N-1200-16型式分列二道制表面回热式(对分制双流程表面回热式)冷却面积1200 m2汽轮机排汽压力0.00653 MPa(a)汽轮机排汽量53.747 t/h冷却水量3000 t/h冷却水温20℃冷却水压0.25 MPa冷却水速 1.66 m/s冷却管材料TP304注:供货材质以合同或技术协议为准冷却管规格、数量φ20×0.7×5474 612根(迎汽流面及空冷区)φ20×0.5×5474 2928根(主凝结区)水阻28kPa净重24.45 t运行重量38.45t灌水重量61 t3.冷凝器的构造冷凝器的结构简图如下:1.——前水室2.——壳体3.——减温减压器接口4.——后水室5.——水室盖铰链6.——循环水出口7.——进汽室8.——抽气口9.——循环水进口10.——集水箱11.——支座3.1.外壳外壳由钢板卷制焊接,呈圆筒形。

外壳中段表面配割出进汽室接口。

60MW抽汽式汽轮机说明书

60MW抽汽式汽轮机说明书

CC60-8.83/(2.95)/0.98160MW抽汽式汽轮机说明书(价格2千9百万含发电机)目录1.汽轮机的应用范围及主要技术规范1.1汽轮机的应用范围及特点1.2汽轮机主要技术规范1.3汽轮机辅机的主要技术规范1.4汽轮机技术规范的说明2.汽轮机结构及系统的一般说明2.1结构概述2.2热力系统2.3调节保安系统3.汽轮机的安装3.1综述3.2主要安装数据3.3汽缸法兰螺栓的热紧3.4管道推力限制3.5汽缸各抽汽口的热膨胀位移3.6基础负荷数据4.汽轮机的运行及维护4.1综述4.2新蒸汽参数规范4.3负荷限制规范4.4温升、温差控制规范4.5起动与带负荷4.6运行中的维护4.7禁止及停止启动汽轮机的情况4.8停机4.9停机的保护5.事故处理1.汽轮机的应用范围及主要技术规范1.1汽轮机的应用范围及特点本汽轮机为高压、单缸、冲动冷凝式汽轮机,与锅炉、发电机及其附属设备丝组成一个成套发电设备.本汽轮机不能用于拖动不同转速或变转速机械.本机组通流部分进行了优化设计. 调节级采用了新型的子午面收缩静叶喷嘴;采用了后加载型,在有效降低叶栅损失的基础上增加了叶片强度,并且使得变工况运行时通流部分能维持较高的热力性能;高压部分的隔板还采用了分流叶栅结构;低压部分采用了应用全三维技术设计的复合弯扭叶栅,并采用了自带冠叶片;动叶顶部普遍采用了高低齿汽封,以降低泄漏损失.上述措施有效提高了机组的安全性、效率和做功能力.本机组汽轮机调节系统采用数字电液调节系统(简称DEH),采用DEH系统将比一般液压系统控制精度高,自动化水平大大提高,它能实现升速(手动或自动),配合电气并网,负荷控制(阀位控制或功频控制)及其它辅助控制,并与DCS通讯,控制参数在线调整和超速保护,能使汽轮机适应各种工况并长期安全运行.]1.2汽轮机主要技术规范序号名称单位数值1. 主汽门前蒸汽压力 MPa 8.83最高 9032最低 8.342.主汽门前蒸汽温度℃535最高540最低5253.汽轮机额定功率MW 604.汽轮机最大功率MW 755.额定工况排汽压力KPa 4.156.最大工况排汽压力KPa 4.937.给水温度℃额定工况219.4最大工况225.48.额定工况抽汽量t/h 1209.额定工况抽汽温度压力℃/MPa 268.82/0.98110.额定工况汽轮机汽耗(计算值) Kg/KW.h 5.511.额定工况汽轮机热耗(计算值) KJ/KW.h 701612.调节级后蒸汽压力MPa 额定工况 5.13最大工况 5.95 13.冷却水温度℃额定20最高3314.汽轮机转向(机头向机尾看)顺时针方向15.汽轮机额定转速rpm 300016.汽轮机单个转子的临界转速rpm 161217.汽轮机轴承盖最大振动mm 0.0318.临界转速时轴承盖最大振动mm 0.1019.汽轮机中心高(距运转平台) mm 80020.汽轮机本体总重t 14321.汽缸上半起吊重t 29.222.汽缸下半起吊重(不包括隔板) t 4523.汽轮机转子总重t 20.124.转子最大直径mm 268125转子最大静挠度mm 0.4126.转子中心距前轴承中心线距离mm 2893.327.末叶片高度mm 66528.汽轮机本体最大尺寸(长×宽×高) mm 8616×7090×4978 29.转子转动惯量(半径) kg.m2 3560汽轮机辅机的主要技术规范a.汽封加热器型号JQ-46-1冷却水量 139.7t/h冷却水最大压力 1.5Mpab. 冷凝器型式分列两道制表面式冷却面积 3500m2无水时净重70t运行时重量(含水重) 100t冷却水量(设计值) 9900t/h冷却水温度(设计值) 20℃喉部绝对压力(设计值) 4.41Kpa水室内允许最高压力0.196Mpa水阻0.039MpaC.冷油器型号YL-70冷却面积70m2冷却油量 1200L/min冷却水量163t/h水阻 0.012Mpa油阻 0.07Mpad.低压加热器型号 Z592.82.62数量3台水阻 0.059Mpa设计蒸汽压力 0.8Mpa设计水压力 1.5Mpa设计水温度165℃加热面积270m2e.油箱净重3327kg油箱容积正常油位为12 m2最高油位为13.2 m2 外形尺寸mm 4326×1512×30051.4 汽轮机润滑油牌号汽轮机润滑油推荐使用GB11120-1989L-TSA汽轮机油.对本汽轮机一般使用L-TSA46汽轮机油,只有在冷却水温度经常低于15℃时,允许用L-TSA32汽轮机油.上述系列油品按规定加入汽轮机油防锈用复合剂后,即得各种防锈汽轮机油.2.汽轮机结构及系统的一般说明2.1 结构说明2.1.1 概述汽轮机结构包括静止部分和转子部分,其静止部分又包括前、中、后汽缸、隔板、前后轴承座、和前后汽封等.汽轮机通流部分由一个单列调节级和十七级压力级组成.汽轮机前支点为一径向推力联合轴承,装于前轴承座内,为机组相对死点,后轴承为一径向轴承,装于后汽缸内.汽轮机通过一副半挠性波型联轴器与发电机相连.前汽缸有一对由下汽缸法兰延伸出来的猫爪搭在前轴承座两侧的滑键上,滑键内有冷却水腔室,以阻断猫爪的热量向前轴承座传导.前轴承座支承在前座架上,为了确保机组在运行中的膨胀和对中,前座架上布置了轴向导向键,后汽缸尾部有轴向导板,前汽缸和前轴承座之间有立销.后汽缸则支承在后座架上,后座架由中、后、侧三对基架组成,其中左右两侧基架上有横向销,横向销与汽轮机中心线的交点形成了机组的膨胀死点.汽轮机前轴承座内有推力轴承和前轴承、主油泵、主油泵联轴器、危急遮断装置、危急遮断器轴、前轴承座内部油管路等部套;转速和轴向位移探头用转速测量装置,偏心探头用安装支架也安装于前轴承座内.在前座架上装有热膨胀指示器,以反映汽轮机静子部分的绝对热膨胀.胀差探头用安装支架安装于后汽缸联轴器处,振动速度传感器安装于轴承盖上.2.1.2转子汽轮机转子为整锻—套装结构形式.调节级和前12级压力级采用整锻结构;13—17级采用套装叶轮结构,套装叶轮间均采用径向键,内孔无键槽,大大提高了套装叶轮的强度.调节级和前5级压力级叶片采用T型叶根,叶型为等截面,6—14级采用T型外包式叶根,用填隙条胀紧.15级采用三叉型叶根,16—17级采用四叉型叶根,17级叶片采用了拉筋.0—10级直叶片动叶顶部全部有围带.11—17级动叶片为自带冠扭叶片.2.1.3 喷嘴组隔板隔板套本机采用喷嘴调节配汽方式,高压喷嘴分成四组,通过T型槽道分别嵌入四只喷嘴室内,采用径向销钉定位,并装有密封键.喷嘴组的子午面收缩静叶喷嘴焊接在内外围带中.本机有七个隔板套,1—15级隔板分别装在隔板套内,16-17级隔板装在汽缸内.采用隔板套,可缩短轴向长度,有利于起动和负荷变化.隔板套中分面都有定位销及联接螺钉固定,因此与汽缸上半是分开的.隔板与隔板套,隔板套与汽缸之间的联接,均采用了悬挂销,隔板与隔板套的底部中间有固定键,以保障膨胀时静子与转子中心相吻合.全部隔板均采用了焊接结构,高压1—3级采用子宿窄喷嘴和宽叶型汽叶组成的分流叶栅结构,在保证隔板强度和刚度的同时有效降低子流动损失.1—13级直叶片隔板均采用子围带焊接式.14—17级隔板静叶采用子复合弯扭叶片,静叶片直接焊在隔板内外环上,不再采用传统的铸造隔板.2.1.4 汽缸本机组汽缸为前、中、后汽缸组成的单缸结构形式.前缸材料为ZG20CrMoV,并采用了波形法兰,配有法兰螺栓加热装置,以便于快速起动,蒸汽室与喷嘴室焊为一体并与前汽缸组合在一起,喷嘴室与前光脆性缸间有导向键,便于其受热膨胀.四个蒸汽室分别布置在前汽缸的左侧、左上侧、右上侧和右侧,内装有调节汽阀,由四根导汽管与主蒸汽管相连.前汽缸还开有两个回热抽汽口,分别通向1、2号高压.中缸材料为ZG20CrMo-Ⅱ.中缸下半开有回热抽汽口,分别通向除氧器和1-3号低加.前汽缸与中汽缸联接的垂直法兰面上,左右两侧各开有一段密封槽,电站现场合缸后,往里灌注密封涂料(耐温300℃以上,且耐压0.7MPa以上),以加强十字交叉部的汽封性.后汽缸为焊接件,材料为Q235-A.后汽缸具有特制扩压管其空气动力特性和刚性都较好.在后汽缸上半装有排大气装置,当背压高于大气压力时,能自动打开,,保护后汽缸和冷凝器.2.1.5 轴承本机轴承有两只径向椭园轴承.推力轴承与汽轮机前轴承组成了径向推力联合轴承,它是三层球面结构的椭园轴承,安装在前轴承座内.后轴承为二层圆柱面结构的椭圆轴承.每个轴承的下半设有顶轴高压油通入小孔,孔周刮有油囊,作为顶起转子的压力区.推力轴承采用可倾瓦式推力瓦块,每个主推力瓦块和径向轴承的轴瓦均有测温组件,在运行中可监视轴承合金的温度.同时轴承的回油也布置了测温组件,以反映轴承回油温度.2.1.6主汽门主汽门是由主汽门、自动关闭器及主汽门座架组成.由锅炉来的蒸汽通过主蒸汽管进入主汽门汽室,经滤网、渡过阀门后,分四路流向调节汽阀.主汽门为单阀座型,为减小阀碟上的提升力,采用了带增压式预启阀结构.阀壳上设有阀前压力测点.阀后压力温度及阀壳壁温测点,阀杆漏汽分别接入除氧器和汽封加热器.主汽门装于具有一定弹性的座架上,座架可视为死点,以承受主汽门前的管道推力使基不直接作用于汽轮机本体,以避免由于管道推力过大而影响机组的动态对中.主汽门后为四根导管,分别与四个调节汽阀联接.导管具有一定的挠性,以吸收导管本身的热膨胀变形及整个汽缸的热膨胀位移.自动关闭器由油动机和断流式错油门组成.来自主油泵的安全油作用于错油门下部,当克服弹簧阻力时打开油动机进油口使安全油进入油动机活塞下部.当油压足够时便将主汽门打开.油动机行程通过杠杆反馈到错油门活塞,这使它可停留在任一中间位置上,因而自稳定性能较好.自动关闭器设有活动试验滑阀,在长期运行时,可以活动主汽门,以防卡涩.油动机壳体下有冷却水腔室,以阻断蒸汽热量向自动关闭器传导.2.1.7 后汽缸喷水降温装置当汽轮机在启动、空负荷或低负荷运行时,蒸汽流通量很小,不足于带走低压缸内磨擦鼓风产生的热量,容量使排湿缸温度升高而引起汽缸变形、破坏汽缸转子中心线一致等一系列问题.本汽轮机的后汽缸布置了喷水降温装置,当排汽温度高于65℃时,可通入冷却水以降低后汽缸温度,确保后汽缸和冷凝器的安全.2.1.8回转设备机组的回转设备,装于后汽缸轴承盖上,由电动机传动经二级齿轮减速后,转子盘车速度为58rpm这种速度保证了汽缸上下半温度均匀,轴承油膜形成和转子不臻产生热弯曲.起动时,拔出锁销,推动收柄,会自动开启电机,自动供润滑油.当冲动转子,转速大于58rpm时,能自动退出,并自动切断电机电源和装置的润滑油.本装置可电动也可手动.在汽轮机及发电机各轴承处,装有高压顶轴装置,在开启盘车前必须先开启顶轴用高压油泵,当转速大于58rpm时,即可停止顶轴油泵.在停机时,当转速降至58rpm左右时,即可投入顶轴油泵.此外必须注意:在连续盘车时必须保证润滑油的连续供给!2.1.9 调节汽阀及凸轮配汽机构本机组有四只调节汽阀.均采用带减压式预启阀的单阀座,以减小提升力.油动机通过凸轮配汽机构控制四只阀的开启和升程.凸轮配汽机构座架下有一冷却水腔室,以阻断蒸汽热量向配汽机构传导.四个调节阀分别焊在前汽缸的左侧、左上侧、右上侧、右侧,调节汽阀开启顺序如图所示:为使机组在起动和非设计工况运行时,前汽缸的温度场比较均匀,且轴承力稳定,故采用了上述方式.2.1.10汽封机组的前后汽封和隔板汽封,均采用了梳齿式汽封结构.这种汽封结构的转子上面的汽封高低槽齿与汽封环的长短齿相配,形成了迷宫式汽封.这种结构形式其汽封环的长短齿强度较高、封汽性能良好,同时便于维护和检修.前汽封的弹性圈为整圈结构,需随转子一起安装.2.2 热力系统2.2.1 主汽系统来自锅炉的新蒸汽经电动隔离门到主汽门.主汽门内装有蒸汽泸网,以分离蒸汽中的水滴和防止杂物进入汽轮机.蒸汽经主汽门后,经四根导管分别进入四个调节汽门,蒸汽在汽轮机中膨胀作功后排入冷凝器凝结成水,借助凝结水泵打入汽封加热器及1,2,3号低压加热器,经除氧器加热除氧后由给水泵升压后再经两级高压加热器进入锅炉.高压加热器有电动旁路门,当高压加热器发生故障时,给水直接打入锅炉.为适应滑参数启动的需要,电动隔离门前有一管道经减温减压器旁路到冷凝器.凝结水泵后有一路凝结水可引入冷凝器上部,在汽轮机作低负荷运行或主蒸汽旁路时,使一部分冷凝水重新回到冷凝器用于冷却旁路蒸汽和维持冷凝器和凝结水泵系统正常运行.主蒸汽管路,抽汽管路及蒸汽旁路管道应对称布置或增加热胀补偿弯头,以尽可能抵消或减小对汽轮机的推力.2.2.2 回热抽汽系统机组有六道回热抽汽,第一道抽汽向外供热及送入二号高压加热器;第二抽汽送入一号高压加热器;第三道抽汽一部分向外供热及送入高压除氧器;第四道抽汽送入三号低压加热器;第五道抽汽送入二号低压加热器;第六道抽汽送入一号低压加热器.前五道抽汽和调整抽汽均装有压力水控制的抽汽逆止阀;第六道抽汽则采用了普通的逆止阀.热力计算时按104℃补水至除氧器,20℃,80t/h除盐水补至冷凝器.2.2.3汽封系统汽轮机前后汽封接近大气端的腔室和主汽门、调节汽阀及各抽汽阀门等各阀杆近大气端的漏气均有管道与汽封加热器相连,使各腔室保持-1~-5KPa的真空,以保证蒸汽不漏入大气.同时可将此漏汽加热凝结水以提高机组的经济性.前后汽封的平衡腔室和各阀杆的高压漏汽端均与均压箱相连,均压箱上装有汽封压力调整分配阀,使均压箱保持3-30KPa的压力,当均压箱压力低于3KPa时,高于3KPa的抽汽通过该分配阀向均压箱补充;当均压箱压力高于30KPa时,多余的蒸汽也通过汽封压力调整分配阀排入冷凝器中.当汽封加热器失灵时,管路中有一向空阀可以打开..2.2,4 真空系统蒸汽在汽轮机内膨胀做功后排入冷凝器凝结成水,在冷凝器内即形成真空.为了去除在运行中逐渐积聚在冷凝器中的空气,在冷凝器两侧装有抽汽管,由射水抽汽器将空气吸出排入大气.2.2.5 疏水系统汽轮机本体及各管道的疏水分别送入疏水膨胀箱.待压力平衡后送入冷凝器.2.2.6法兰螺栓加热系统为加速机组启动、带负荷及降低热应力和热变形,本机有外引蒸汽的自流式法兰螺栓加热系统.本系统汽源由新蒸汽或除氧器供给,根据汽缸温度和起动带负荷要求调节到需要的温度.新蒸汽节流后进入加热联箱,然后分二路:一路进入左侧法兰,加热法兰和螺栓;另一路进入右侧法兰,加热法兰和螺栓.乏汽和疏水进入疏水膨胀箱.加热联箱上装有安全阀.根据起动要求,临视法兰壁温及螺栓温度,随时控制进汽量.当箱内压力大于0.685MPa时应排空.2.2.7局部冷却系统为减小汽缸对凸轮机构和前轴承座的热传导,以避免凸轮机构和前轴承座的温度过高,其座架的内腔室可通入冷却水.自动关闭器下部也可通入冷却水,防止主汽门来的热传递.为减小前汽缸猎爪对前轴承座的热传导,以避免前轴承座温度过高,猫爪下的滑键也可通入冷却水.3.2主要安装数据3.2.1前座架上的纵向键3.2.8 推力轴承前轴承与径向轴承侧部4. 汽轮机的运行及维护4.1 综述汽轮机的合理启动、运行、停机是汽轮机的可靠性、经济性及长寿命的可靠保证,运行单位应根据具体情况,制定出较为完善的现场运行规程.本章仅列出主要的规范,在编制现场的规程时,应加以补充和完善.4.2新蒸汽参数规范4.2.1主汽门前新蒸汽参数正常变化范围压力8.83MPa最高9.32MPa最低8.34MPa温度535℃最高540℃最低525℃4.2.2当主汽门前蒸汽压力为9.8MPa或蒸汽温度为545℃时,每次运行不超过30min,全年累计不得超过20h.4.2.3当主汽门前蒸汽压力小于8.34MPa或蒸汽温度小于525℃时,应按规定减负荷运行.4.3负荷限制规范4.3.1为了保证机组安全经济地运行,汽轮机必须严格控制在(热力特性曲线)所规定的工况范围内运行.4.3.2在下列情况下,允许汽轮机带额定电功率长期运行:4.3.2.1进汽压力降到8.34MPa,进汽温度降到525℃,冷却水进水温度不超过20℃4.3.2.2冷却水进水温度升高至33℃但应满足下列条件:(1)进汽参数不低于额定值(2)冷凝器保持计算耗水量(3)进入高压加热器的给水量不大于该工况下汽轮机总进汽量的105%4.3.3汽轮机减负荷运行汽轮机的进汽参数或排汽压力偏离规范值时,汽轮机应按照(热力特性曲线)规程减负荷运行.4.3.4为了使汽轮机各部件有足够的均匀寿命,推荐汽轮机长期运行时所带的电负荷在额定负荷的三分之一以上.4.4温升、温差控制规范起动、带负荷及停机过程中,应将温升、温差控制在以下范围项目单位控制规范主汽门前蒸汽温升率℃/min 2.8-3.2主汽门前蒸汽温降率℃/min 2主汽门外壁温升率℃/min 4.6-5主蒸汽管外壁温升率℃/min7调节阀蒸汽室外壁温升率℃/min 4.6-5汽缸法兰外壁温升率℃/min 3汽缸法兰内壁温升率℃/min 4汽缸法兰内、外壁温差℃<120汽缸法兰中心与螺栓温差℃<35-45上下汽缸温差℃<35-454.5起动与带负荷4.5.1起动方式概述按起动时的蒸汽参数可分为滑参数起动和额定参数起动.滑参数起通常有真空法和压力法两种,目前广泛采用压力法滑参数起.额定参数起动,常用于母管制机组.在冷态起动时,一般不宜采用,因为其升速较慢,热量损失较大.而在热态起动时,则能迅速增加到需要的负荷.滑参数起动,多用于单元制机组,是一种机炉联合起动方式,具有起动过程中温差小、经济、起动时间短等优点.压力法滑参数起动时,电动主隔离门及其旁路门关闭,主汽门和调节汽门全开,汽机抽真空,当锅炉升压至0.2-0.4MPa绝对压力,并有50℃过热时即可冲转.真空法滑参数起动时,电动主隔门、主汽门和调节汽门全开,锅炉和汽机同时抽真空,锅炉点火后,汽机自然冲转.电厂应根据自已的具体情况和经验,决定采用何种起动方法.此外,按机组起动时汽轮机汽缸金属温度水平,可分为冷态起动和热态起动,一般来说,凡停机时间在12小时以内,或前汽缸复速级处上汽缸壁温度不低于300℃,下汽缸壁温度不低于250℃,汽轮机再起动,则为热态起动.其它情况下起动则为冷态起动.4.5.2冷态滑参数起动4.5.2.1 起动前准备工作:1) 对汽轮发电机组的各部分进行详细检查,确认安装工作已全部结束2)检查所有热工仪表及其附件.仪表应校准.3)对水系统和油系统进行检查.4)对调节系统和保安系统进行检查.5)检查滑销系统.确保汽轮机本体能进行自由膨胀6)各阀门应处于正确状态7)起动高压电动油泵和顶轴油泵.注意确认各轴承处顶起油压大于9.8MPa,方可盘车8)压力法滑参数起动时,电动主隔离门及其旁路门关闭,主汽门和调节汽门全开9)各管道和本体通疏水膨胀箱的疏水门全开.10)冷凝器热水井充水到水位计3/4左右,并起动凝结水泵,以再循环运行11)高低加热器汽水侧闸门全开12)起动真空泵,真空达40KPa时,通知锅炉点火13)投入汽封加热器及汽封压力调整器14)起动循环水系统4.5.2.2 冲转、升速、带负荷1) 压力法滑参数起动时,电动主隔离门前新蒸汽升压至0.2-0.4MPa绝对压力,并有30-50℃过热时即可冲转2)投入法兰加热装置,监视相对膨胀及温升、温差等数据在允许范围内3)400-500rpm低速暖机后,可继续升速.过临界时应快速通过.4.5.4 冷态额定参数起动4.5.4.1 起动前的准备工作:1) 对汽轮发电机组的各部分进行详细检查,确认安装工作已全部结束2) 检查所有热工仪表及其附件.仪表应校准.3)对水系统和油系统进行检查.4)对调节系统和保安系统进行检查.5)检查滑销系统.确保汽轮机本体能进行自由膨胀6)各阀门应处于正确状态7)起动高压电动油泵和顶轴油泵.注意确认各轴承处顶起油压大于9.8MPa,方可盘车8)电动主隔离门及其旁路门关闭,主汽门和调节汽门全开,用旁路门开车(或全开电动主隔离门,其旁路门关闭,调节汽门全开,主汽门关闭,用主汽门开车)9)各管道和本体通疏水膨胀箱的疏水门全开.10)冷凝器热井充水到水位计3/4左右,并起动凝结水泵,以再循环运行11)起动真空泵,12)投入汽封加热器及汽封压力调整器4.5.4.2 冲转、升速、带负荷1)真空达40-53KPa后,即可冲转,维持400-500rpm低速暖机检查2)投入法兰加热装置,监视相对膨胀及温升、温差等数据在允许范围内3)升速带负荷,可参考下表.对新安装机组应适当延长.冷态额定参数起动时间分配序号起动程序时间(min)1 冲转后升速至400-500rpm 检查 32 均匀升速至1120-1200rpm 23 在1120-1200rpm 暖机 104 升速至2250-2350rpm 35 在2250-2350rpm 暖机 56 升速至2650-2750rpm 47 缓慢升速至3000rpm 168 在3000rpm 检查并列 10共计 559 并列后带1-2MW 暖机 3010 加负荷到5MW 511 5MW 暖机 3012 均匀加负荷到20MW 2513 20MW 暖机 2014 均匀加负荷到35MW 1515 35MW 暖机 1016 均匀加负荷到60MW 30共计 165总起动时间 2204.5.4.3 冷态额定参赛起动下热胀、金属温度与负荷的关系4.5.5汽轮机热态起动热态起动温度变化范围较大,以下仅给出一些原则,用户应根据具体情况和经验采取不同措施.热态起动最关键的问题是控制高温部分的过冷却和负差胀,正常情况下不需要暖机,低速检查后即可升速到额定转速.升速率通常为100-300rpm,过临界转速时多采用300-600r/min汽轮机热态起动应遵守以下各点:1)进入汽轮机的蒸汽温度应高于进汽室缸壁温度50℃2)在冲动转子前2h转子应处于连续盘车3)在连续盘车情况下应先向轴封送汽,然后再抽真空4)需维持真空约-0.08MPa5)高压缸调节级上下部温差不超过45℃4.5.6汽轮机在升速过程中应注意下列各点:1) 升速时,真空应维持在-0.08MPa以上,当转速升至3000rpm时,真空应达到正常值2) 轴承进油温度不应低于30℃,当进油温度达45℃时,投入冷油器,保持其出油温度为35-45℃.3)升速过程中,机组振动不得超过0.03mm.一旦超过该数值,则应降低转速直至振动削除,维持此转速运转30min,再升速,如振动仍未削除,需再次降速运转120min,再升速,如振动\仍未削除,则必须停机检查.4.5.7 并网与带负荷应注意下列各点:运转正常后,按规定作各部套试验并作全面检查,一切正常后,即准备并网和接带负荷.1.汽轮机并入电网前的条件:1)汽轮机空负荷运行20min,一切正常2)各种试验全部结束3)高压缸下部温度达220℃2.当负荷带到4000K时进行下列工作:。

60MW机组汽机运行规程

60MW机组汽机运行规程

华能苏州热电有限责任公司企业标准2×60MW机组汽机运行规程发布时间实施时间华能苏州热电有限责任公司前言本规程适用于单缸、单抽凝汽式汽轮机C60–8.83/1.27型汽轮机组及其附属设备的启动、停运、正常维护及事故处理。

本规程是根据《电力工业技术管理法规》、《电力安全工作规程》、制造厂家技术说明书以及相关厂家运行经验,在本单位《汽轮机运行规程》试运行版本的基础上结合实际情况修编而成。

由于编者水平、经历和相关资料有限,本规程难免有错漏和不妥之处,敬请大家批评指正。

本厂下列人员应熟悉本规程:生产副总经理总工程师、副总工程师运行部经理、副经理检修部经理、副经理、汽机专工策划部汽机专工运行部值长、汽机专工、汽机运行主值、汽机运行副值本标准由苏州华能热电有限公司标准化委员会起草并负责解释批准:审核:初审:编写:陆圣斌目录第一篇 60MW机组主机运行规程 (5)第一章汽轮发电机组设备规范 (5)第一节汽机设备规范和特性 (5)第二节发电机设备规范 (10)第三节辅助设备及有关部套规范 (11)第四节电液调节系统规范 (12)第五节机组热工保护及定值 (15)第二章汽轮机组的启动 (19)第一节总则 (19)第二节机组启动前的准备及系统检查 (20)第三节辅助设备的启动及暖管 (24)第四节机组冲转操作步骤 (25)第五节并网与接带负荷............................................. 错误!未定义书签。

第六节热态启动................................................... 错误!未定义书签。

第三章机组正常运行及维护 .......................................... 错误!未定义书签。

第一节正常运行的监视............................................. 错误!未定义书签。

60MW发电机组凝汽器原理、结构、安装工艺及运行

60MW发电机组凝汽器原理、结构、安装工艺及运行

60MW发电机组凝汽器原理、结构、安装工艺及运行600MW发电机组凝汽器原理、安装工艺及运行1.前言哈尔滨市第三发电厂二期工程安装两台国产600MW发电机组,此机组是集高参数、大容量、计算机控制于一体的现代化机组,是新技术、新工艺、新设备的有机结合体,它的安全投入运行生产标志着我国电力建设水平踏上了一个新的台阶。

机组中大型设备的结构水平、安装工艺的革新、运行安全稳定成为我们安装单位目前急需解决的问题。

本文通过对大型设备凝汽器的诸方面的阐述、分析,可以使我们对其有更深的理解,对提高安装质量、保证机组的稳定运行有重要的意义。

2.关键词凝汽器原理安装运行3.正文3.1 600MW机组凝汽器的特性参数型号:N—40000—1型冷凝器低压侧压力:0.00402Mpa高压侧压力:0.0053Mpa凝结汽量:1148.99t/h冷却水温:20℃冷却水量:58300 t/h水室工作压力:0.245Mpa总水阻值:0.062 Mpa凝汽器自重:421t凝汽器运行时重量:1994t凝汽器充满水时重量:3273t3.2 凝汽器的工作原理哈三600MW机组采用的N—40000—1型凝汽器是表面式热交换器,凝汽器是双壳体、双背压、双进双出单流程横向布置。

工作原理:经低压缸作功的蒸汽由低压缸的四个排汽口排入两台凝汽器中,蒸汽在下流过程中与凝汽器中的冷却水管接触,在其表面进行热交换,放出其汽化潜热,并凝结成水,凝结水经淋水盘后流入凝汽器的热井。

热井最终汇集到集水井,然后由凝结水泵输出作为锅炉给水,同时蒸汽在凝结成水的过程中使凝汽器的压力下降形成真空,促使低压缸排汽畅通。

3.3 凝汽器结构3.3.1 凝汽器的水室结构凝汽器的水室分前水室和后水室,每台凝汽器都有两个前水室和两个后水室。

循环水经两根φ2020×12的管子进入低压凝汽器的两个前水室,流经低压凝汽器的两个管束区后进入两后水室,然后再经两根联络管进入高压凝汽器的两个后水室流经高压凝汽器的两个管束后进入高压凝汽器的两前水室,最后由两根φ2020×12的管子引出,前水室装有可拆卸的盖板,盖板上设有两个人孔和牵条,水室外围焊有加强筋,后水室与凝汽器管板之间通过膨胀节连接,高低压凝汽器的两个后水室由后水室都开有人孔,以便检修使用,汽室中间由14块中间管板分割成15个空间,在管板上钻有管孔,中间管板中心线由进水侧向出水侧按千分之四抬高。

汽机规程

汽机规程

C60-8.83/0.981型汽轮机N60-8.83/535型汽轮机运行规程(第二次修订)批准:审定:校核:修订:刘兆明南山热电厂2004年7月目录第一章汽轮机设备主要特性及规范第一节汽轮机设备主要特性第二节调入设备技术规范第三节机组的联锁保护与定值第二章汽轮机组冷态滑参数启动第一节汽轮机禁止启动的规定第二节机组启动前的准备工作第三节机组联锁保护的试验第四节锅炉点火前的操作第五节锅炉点火后的操作第六节冲转与升速(冷态滑参数启动)第七节全速调节保安系统的试验第八节并列与接带负荷第九节1#机工业抽汽的投入与切除第三章滑参数停机第一节停机前的准备工作第二节滑参数减负荷第三节停机操作第四节打闸后的工作第五节转子静止后的工作第六节盘车运行中的工作第四章汽轮机组其它启动方案第一节热态滑参数启动第二节冷态额定参数启动第三节热态额定参数启动第四节机组额定参数停机第五章汽轮发电机组运行中的日常维护运行人员的基本工作第一节运行中的维护第二节仪表保护装置的维护第三节机组运行中参数限额第四节定期工作的项目第五节定期工作的操作步骤第六节冷油器及其滤网的投入与退出第七节高加的投入与切除第八节低加的投入与切除第六章事故处理第一节事故处理原则第二节事故停机的条件和步骤第三节主蒸汽参数不符合规定第四节凝汽器真空下降第五节油系统及调节保安系统工作失常第六节转子轴向位移增大第七节相对膨胀异常增大第八节不正常的振动和异音第九节水冲击第十节周波变化第十一节甩负荷第十二节运行中叶片断落第十三节监视段压力升高第十四节转动设备故障第十五节发电机着火第十六节管道故障第十七节厂用电中断第十八节锅炉灭火第十九节现场失火第二十节加热器满水第二十一节凝结水含氧量超标第二十二节发电机风温升高第七章除氧器第一节投入前的检查与准备第二节除氧器的投入第三节运行中的维护第四节高压除氧器运行的停止第五节除氧器事故处理第八章给水泵第一节启动前的准备工作及检查第二节给水泵的启动第三节给水泵运行中的维护第四节给水泵的停止第五节给水泵联动备用条件第九章循环水泵第一节启动前的检查第二节循环水泵的启动第三节循环水泵运行中的维护第四节循环水泵的停止第五节循环水泵事故处理附录一常用法定计量单位名称、符号对照表附录二饱和温度、压力、真空表附录三饱和蒸汽温度、压力对照表附录四设计工况热平衡图1#机2#机附录五冷态滑参数启动曲线附录六滑参数停机曲线附录七功率曲线1#机2#机附录八冷凝器特性曲线1#机2#机第一章汽轮机设备主要特性及规范第一节汽轮机设备主要特性一、主机部分:1、1#机型号:C50-8.83/0.981型,出厂编号102,额定功率5000KW,最大功率60000KW,额定压力8.83Mpa,调整抽汽压力0.98 Mpa,系哈尔滨汽轮机厂制造。

冷凝式汽轮机使用说明书-简化版讲解

冷凝式汽轮机使用说明书-简化版讲解

使用说明书产品名称:凝汽式汽轮机产品代号:HS产品型号:NH25/04目录2、汽轮机转速、功率 (4)3、蒸汽参数 (4)4、启动升速曲线 (5)5、公共工程消耗指标 (6)6、汽轮机外形尺寸及重量 (6)9、汽轮机油 (7)三、汽轮机本体及辅机 (8)1、概述 (8)2、纵剖面图 (9)3、汽缸 (10)4、喷嘴组和转向导叶环 (10)5、隔板 (11)6、汽封 (11)7、转子 (12)8、前支座 (14)9、推力轴承前轴承 (15)10、径向轴承 (16)11、后支座 (17)13、盘车装置 (18)14、调阀总成 (20)15、速关阀 (23)16、危急遮断器 (25)17、危急遮断油门 (26)18、错油门油动机 (27)19、速关组合装置 (30)20、蓄能器 (34)21、凝汽器 (35)22、疏水膨胀箱 (41)23、抽气器 (42)24、排汽安全阀 (43)25、转速监测 (46)26、振动监测 (47)27、轴位移监测 (48)28、温度监测 (49)29、505调速器 (49)五、汽轮机管道系统 (52)1、蒸汽管道 (52)2、油管道 (53)3、汽封、疏水管路 (54)七、起动和运行 (54)1、起动前准备 (54)2、起动 (56)3、停机 (56)4、起动、运行、停机的其余要求 (57)5、汽轮机常见故障 (57)九、维护和保养 (60)1、运行时的保养工作 (60)2、停机保养 (60)3、蒸汽系统清洗指南 (62)4、加油和油管理 (64)2、汽轮机转速、功率设计功率kW转速r/min3、蒸汽参数3.1、蒸汽压力以下压力指汽轮机主汽门前的压力,均为绝对压力。

主蒸汽MPa(a)排汽MPa(a)报警和跳闸的设定点参见最终工程资料中KG221-HS -5联锁报警停机图。

3.2、蒸汽温度主蒸汽℃排汽℃3.3、蒸汽流速主蒸汽流速和排汽流速是在额定进汽压力、温度和正常运行排汽压力和温度条件下,在额定转速下达到额定功率所需的蒸汽流量来计算的。

凝汽式汽轮机操作规程

凝汽式汽轮机操作规程

汽轮机岗位操作法1.0工艺流程简述1.1工艺原理利用蒸汽流过汽轮机喷咀时,将热能转化为蒸汽高速流动的动能。

高速汽流流过工作叶片时,将蒸汽动能转化成汽轮机转子旋转的机械功。

1.2工艺流程简述来自中压锅炉的新蒸汽经过隔离阀至主汽门,经调节阀进入汽机。

经过调节级后,抽出的蒸汽供给2#精硫池保温。

再经过两个压力级做功后,小部分蒸汽抽出供除氧器加热除氧用;其余蒸汽继续作功,然后进入凝汽器凝结成水,再由凝结水泵打入除氧器中。

1.3工艺流程简图3.0主要设备一览表所属设备一览表4.0岗位操作步骤4.1开车前的检查与准备4.1.1确认安装和检修工作完毕4.1.2清出现场杂物以及易燃易爆物品,保持现场整洁,表计齐全、准确。

4.1.3联系有关单位及岗位送上信号表计及电动机等的电源。

4.1.4检查各系统的阀门,使其全部关闭。

4.1.5准备好启动中使用的各种工具及表计(盘车板手、听音棒、振动表、运行规程、记录本等)。

4.1.6做好启动前的各项实验,可在暖管中投入凝汽器时作实验。

4.1.7检查汽轮机组的完整性,各可动部件动作是否灵活,各紧固件是否松动,并以盘车手柄转动转子,仔细检查有无不正常状况或磨擦声。

4.1.8调节系统中同步器手轮退到顶端,主汽门手轮应在关闭位置,并检查主汽门是否灵活、危急遮断器油门处于脱扣状态。

4.2开车4.2.1汽轮机在额定参数下的冷态启动4.2.1.1暖管4.2.1.1.1打开主汽门前的各疏水阀,用隔离汽阀的旁路阀控制汽量,进行低压暧管(压力0.144-0.193MPa、升温速度50℃/min、时间约20-30min)。

4.2.1.1.2当管内壁温度上升到120-130℃后或排出无色蒸汽时,就可按0.098-0.196MPa/min速度升压,升压期间应逐步关小管道疏水阀至额定压力时升压完毕。

带10-15%额定负荷时方可全关疏水阀,升压暖管时间15分钟左右。

4.2.1.2辅助设备的投入为了缩短机组启动时间并保证启动正常,在一切运转正常时,暖管过程中应进行下列工作。

冷凝器说明书

冷凝器说明书
N-860型冷凝器为回热式,焊接结构。
筒体上部有锥型进汽室,上部方型法兰安装时与排汽接管焊接,通过排汽接管与汽轮机后汽缸排汽口相接。锥型进汽室内有导汽板,使汽流进入冷凝器后较均布。进汽室旁侧有检修人孔。筒体下方中央为集水箱,出水口在集水箱下侧部。冷凝器两侧有四组弹簧座,用以支撑冷凝器重量、补偿内压及充水等的受力。筒体中部两侧均有抽气口,用抽气器抽除冷凝器内空气。
接。
材料来源
编制
校对
审核
提出部门
标准审查
标记
处数
文件更改号
签字
日期
批准文件
审定
洛阳
发电设备厂
BN5-1.6/0.3补汽式汽轮机
冷凝器说明书
共9页
第6页
2、将冷凝器的座脚调整至距离弹性支架的底座为S=350mm,见图2弹性支架,然后对底座架进行二次灌浆。
3、待二次灌浆凝固后,将弹簧及其他零件装入,松开起重螺栓使冷凝器压在弹簧上,弹簧倾斜不得大于10mm。(见图2a值)
2、钢管两端部与管板孔应进行清洗,不得有任何污秽和油污,并用细砂布打光,消除一切可见的纵向纹路。
3、涨管长度约为管板厚度的70%~90%范围内,不得大于管板厚度以免损伤管子,管子在进水端扩大成喇叭形。见图1管子安装图。
(二)排汽接管的安装
1、将后汽缸排汽法兰及排汽接管法兰接合面仔细检查,如发现由于运输卸装而造成的损伤等缺陷,应在安装前消除,并应保持出厂时的光洁度及配合精度。
签字
电设备厂
BN5-1.6/0.3补汽式汽轮机
冷凝器说明书
共9页
第2页
一、技术数据和附图
(一)技术数据
冷却面积:860m2
设计冷却水量:2066 t/h
水流程数:2道
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

Z59803.01/01N60-8.83型60MW冷凝式汽轮机说明书南京汽轮电机(集团)有限责任公司编制姜惠仙2003.11.28校对杨方明2003.11.28审核蔡益斌2003.11.28会签标准审查沈丽英 2003.12.02 审定马艳增2003.12.04批准目录1.汽轮机的应用范围及主要技术规范1.1 汽轮机的应用范围及特点1.2 汽轮机主要技术规范1.3 汽轮机辅机的主要技术规范1.4 汽轮机技术规范的说明2.汽轮机结构及系统的一般说明2.1 结构概述2.2 热力系统2.3 调节保安系统(详见《调节系统说明书》)3.汽轮机的安装3.1 综述3.2 主要安装数据3.3 汽缸法兰螺栓的热紧3.4 管道推力限制3.5 基础负荷数据4.汽轮机的运行及维护4.1 综述4.2 新蒸汽参数规范4.3 负荷限制规范4.4 温升、温差控制规范4.5 起动与带负荷4.6 运行中的维护4.7 禁止或停止起动汽轮机的情况4.8 停机4.9 停机的维护5.事故处理1.汽轮机的应用范围及主要技术规范1.1汽轮机的应用范围及特点本汽轮机为高压、单缸、冲动冷凝式汽轮机,与锅炉、发电机及其附属设备组成一个成套发电设备。

本汽轮机不能用于拖动不同转速或变转速机械。

本机组通流部分进行了优化设计,调节级采用了新型的子午面收缩静叶喷嘴;采用了后加载叶型,在有效降低叶栅损失的基础上增加了叶片强度,并且使得变工况运行时通流部分能维持较高的热力性能;高压部分的隔板还采用了分流叶栅结构;低压部分采用了用全三维技术设计的复合弯扭叶栅,并采用了自带冠叶片;动叶顶总普遍采用高低齿汽封,以降低泄漏损失。

上述措施有效提高了机组的安全性、效率和做功能力。

本机组汽轮机调节系统采用数字电液调节系统(简称DEH),采用DEH系统将比一般液压系统管制精度高,自动化水平大大提高,它能实现升速(手动或自动)配合电气并网,负荷控制(阀位控制或功频控制)及其他辅助控制,并与DCS通讯,控制参数在线调整和超速保护,能使汽轮机适应各种工况并长期安全运行。

1.2汽轮机主要技术规范序号名称单位数值1.主汽门前蒸汽压力Mpa(a)8.83最高9.32最低8.342.主汽门前蒸汽温度℃535最高540最低5253.进汽量t/h 额定工况2204.汽轮机额定功率MW 605.额定工况排汽压力Kpa(a)5.426.夏季工况排汽压力Kpa(a)11.8 7.给水温度℃额定工况228.5夏季工况231 8.额定工况汽轮机汽耗(计算值)Kg/kW.h 3.6669. 额定工况汽轮机热耗(计算值) KJ/kW.h 9120.410. 额定工况汽轮机汽耗(保证值) Kg/kW.h 3.7711. 额定工况汽轮机热耗(保证值) KJ/kW.h 939412. 调节级后蒸汽压力Mpa 额定工况 6.913夏季工况7.269 13. 冷却水温度℃额定20最高3314. 汽轮机转向(机头向机尾看)顺时针方向15. 汽轮机额定转速r/min 3000 16.汽轮机单个转子的临界转速r/min 1850 17.汽轮机轴承盖最大振动mm 0.03 18.临界转速时轴承盖最大振动mm 0.10 19.汽轮机中心高(距运转平台)mm 800 20.汽轮机本体总重t 127 21.汽缸上半起吊重t 25 22.汽缸下半起吊重(不包括隔板)t 35 23.汽轮机转子总重t 18.7 24.转子最大直径mm 2681 25.转子最大静挠度mm 0.39 26.转子重心距前轴承中心线距离mm 2792 27.未叶片高度mm 665 28.汽轮机本体最大尺寸(长×宽×高)mm 7451×7090×3260 1.3 汽轮机辅机的主要技术规范a.汽封加热器型号JQ-46-1 冷却水量139.7t/h 冷却水最大压力1.5MPa b.冷凝器c.冷油器d.低压加热器e.油箱1.4 汽轮机技术规范的说明1.4.1制造标准:GB/T5578-1985固定式发电用汽轮机技术条件。

1.4.2汽轮机润滑油牌号汽轮机润滑油推荐使用GB11120-1989 L-TSA汽轮机油,对本汽轮机一般使用L-TSA46汽轮机油,只有在冷却水温度经常低于15℃时,允许用L-TSA32汽轮机油。

上述系列油品按规定要求加入汽轮机油防锈用复合剂后,即得各种防锈汽轮机油。

2.汽轮机结构及系统的一般说明2.1结构说明2.1.1概述汽轮机结构包括静止部分和转子部分,其静止部分又包括前、中、后汽缸、隔板套、隔板、前后轴承座、前后轴承和前后汽封等。

汽轮机通流部分由一个单列调节级和二十一级压力级组成。

汽轮机前支点为一径向推力联合轴承,装于前轴承座内,为机组相对死点,后轴承为一径向轴承,装于后汽缸内。

汽轮机通过一副半挠性波型联轴器与发电机相连。

前汽缸有一对由下缸法兰延伸出业的猫爪搭在前轴承座两侧的滑键上,滑键内有冷却水腔室,以阻断猫爪的热量向前轴承座传导。

前轴承座支承在前座架上,为了确保机组在运行中的自由膨胀和对中,前座架上布置了轴向导向健,后汽缸尾部有轴向导板,前汽缸与前轴承座之间有立销。

后汽缸则支承在后座架上,后座架由中、后、侧三对基架组成,其中左右两侧基架上有横向销,横向销与汽轮机中心线的交点形成了机组的膨胀死点。

汽轮机前轴承座内有推力轴承前轴承,主油泵,主油泵联轴器,危急遮断装置,危急遮断轴,前轴承座内部油管路等部套,转速和轴向位移探头用转速测量装置,偏心探头用安装支架也安装于前轴承座内。

在前座架上装有热胀指示器,以反映汽轮机静子部分的绝对热膨胀。

胀差探头用安装支架安装于后汽缸联轴器处,振动速度传感器安装于轴承盖上。

2.1.2 转子汽轮机转子为整锻一套装结构型式。

调节级和前16级压力级采用整锻结构;17-21级采用套装叶轮结构,套装叶轮间均采用了径向键,内孔无键槽,大大提高了套装叶轮的强度。

调节级和前13级压力级叶片采用“T”型叶根,叶型为等截面,14-18级采用“T”型外包式叶根,用填隙条胀紧。

19级采用三叉型叶根,20-21级采用四叉型叶根,21级叶片采用了拉筋。

0-13级直叶片动叶顶部全部有围带。

14-21级动叶片为自带冠扭叶片。

2.1.3 喷咀组、隔板、隔板套本机采用喷嘴调节配汽方式,高压喷嘴分成四组,通过T型槽道分别嵌入四只喷嘴室内,采用径向销钉定位,并装有密封键。

喷咀组的子午面收缩静叶喷嘴焊接在内外转带中,表面经氮化处理,提高了使用寿命。

本机有七个隔板套,1-19级隔板分别装在隔板套内,20、21级隔板装在汽缸内。

采用隔板套,可缩短轴向长度,有利于起动及负荷变化。

隔板套中分面都有定位销及联接螺钉固定,因此与汽缸上半是分开的。

隔板与隔板套,隔板套与汽缸之间的连接,均采用了悬挂销,隔板与隔板套的底部中间有固定健,以保证膨胀时静子与转子中心相吻合。

全部隔板均采用了焊接结构,高压1-3级采用了窄喷嘴和宽叶型汽叶组成的分流叶栅结构,在保证隔板强度和刚度的同时有效降低了流动损失。

1-16级直叶片隔板均采用转带焊接式。

17-21级隔板静叶采用了复合弯扭叶片,静叶片直接焊接在隔板内外环上,不再采用传统的铸造隔板。

2.1.4 汽缸本机组汽缸为前、中、后汽缸组成的单缸结构形式。

前缸材料为ZG20CrMoV,并采用了波形法兰,配有法兰螺栓加热装置,以便于快速起动,蒸汽室与喷嘴室焊为一体并与前汽缸组合在一起,喷嘴室与前汽缸间有导向键,便于其受热膨胀。

四个蒸汽室分别布置在前汽缸的左侧,左上侧,右上侧,右侧,内装有调节汽阀,由四根导汽管与主蒸汽管相连。

前汽缸还开有两个回热抽汽口,分别通向1、2号高加。

中缸材料为ZG25。

中缸下半开有回热抽汽口,分别通向除氧器及1-4号低加。

前汽缸与中汽缸连接的垂直法兰面上,左右两侧各开有一段密封槽,电站现场合缸后,往里灌注密封涂料(耐温300℃以上,且耐压0。

7Mpa以上),以加强十字交叉部的汽密性。

后汽缸为焊接件,材料为Q235-A。

后汽缸具有特制扩压管,其空气动力特性和刚性都较好。

在后汽缸上半装有排大气装置,当背压高于大气压时,能自动打开,保护后汽缸和冷凝器。

2.1.5 轴承本机轴承有两只径向椭圆轴承。

推力轴承与汽轮机前轴承组成了径向推力联合轴承,它是三层球面结构的椭圆轴承,安装在前轴承座内。

后轴承为二层贺柱面结构的椭圆轴承。

每个轴承的下半设有顶轴高压油通入小孔,孔周刮有油囊,作为顶起转子的压力区。

推力轴承采用可倾瓦式推力瓦块,每个主推力瓦块和径向轴承的轴瓦均有测温元件,在运行中可监视轴承合金的温度。

同时轴承的回油也布置了测温元件,以反映轴承回油温度。

2.1.6 主汽门主汽门是由主汽门、自动关闭器及主汽门座架组成。

由锅炉来的蒸汽通过主蒸汽管进入主汽门室,经滤网、流过阀门后,分四路流向调节汽阀。

主汽门为单阀座型,为减小阀碟上的提升力,采用了带增压式预启阀的结构。

阀壳上设有阀前压力测点。

阀后压力温度及阀壳壁温测点,阀杆漏汽分别接至除氧器和汽封加热器。

主汽门装于具有一定弹性座架上,座架可视为死点,以承受主汽门前的管道推力,使其不直接作用于汽轮机的本体,以避免由于管道推力过大而影响机组的动态对中。

主汽门后为四根导管,分别与四个调节汽阀联接。

导管具有一定的挠性,以吸收导管本身的热膨胀变形及整个汽缸的热膨胀位移。

自动关闭器由油动机和断流式错油门组成。

来自主油泵的安全油作用在错油门下部,当克服弹簧阻力时打开油动机进油口使安全油进入油动机活塞下部。

当油压足够时便将主汽门打开。

油动机行程通过杠杆反馈到错油门活塞,这使它可停留在任一中间位置上,因而自稳定性能较好。

自动关闭器设有活动试验滑阀,在长期运行时,可以活动主汽门,以防卡涩。

油动机壳体下有冷却水腔室,以阻断蒸汽热量向自动关闭器传导。

2.1.7 后汽缸喷水降温装置当汽轮机在起动、空负荷或低负荷运行时,蒸汽流通量很小,不足以带走低压缸内磨擦鼓风产生的热量,容易使排汽缸温度升高而引起汽缸变形,破坏汽缸转子中心线一致等一系列问题。

本汽轮机的后汽缸布置了喷水降温装置,当排汽温度高于65℃时,可通入冷却水以降低后汽缸温度,确保后汽缸和冷凝器的运行安全。

2.1.8 回转设备机组的回转设备,装于后汽缸轴承盖上,由电动机传动经两级齿轮减速后,转子盘车速度为58r/min,这种速度保证了汽缸上下半温度均匀,轴承油膜形成和转子不致产生热弯曲。

起动时,拨出锁销,推动手柄,会自动开启电机,自动供润滑油。

当冲动转子,转速大于58r/min时,能自动退出,并自动切断电机电源和装置的润滑油。

本装置可电动,也可手动。

在汽轮机及发电机各轴承处,装有高压顶轴装置,在开始盘车前必须先开启顶轴用高压油泵,当转速大于58r/min时,即可停止顶轴油泵。
