APM飞控介绍要点
apm飞控入门教程
Apm 飞控较为详细的入门教程最近发现很多模友在看了泡泡老师的视频有很多细节没有看懂在群上提问,为了能使刚用上apm的模友一步到位,再来一个文字教程帮助你们快速使用。
在此也感谢apm2.8交流群中的冷风群主提供的教程~废话不多说了硬件安装1、通过USB接口供电时,如果USB数据处于连接状态,APM会切断数传接口的通讯功能,所以请不要同时使用数传和USB线连接调试APM,USB接口的优先级高于数传接口,仅有供电功能的USB线不在此限;2、APM板载的加速度传感器受震动影响,会产生不必要的动差,直接影响飞控姿态的计算,条件允许请尽量使用一个减震平台来安装APM主板;3、APM板载的高精气压计对温度的变化非常敏感,所以请尽量在气压计上覆盖一块黑色海绵用来遮光,以避免阳光直射的室外飞行环境下,光照热辐射对气压计的影响。
另外覆盖海绵,也可以避免飞行器自身气流对气压计的干扰。
使用建议对于初次使用APM自驾仪的用户来说,建议你分步骤完成APM的入门使用:1、首先安装地面站控制软件及驱动,熟悉地面站界面的各个菜单功能;2、仅连接USB线学会固件的下载;3、连接接收机和USB线完成APM的遥控校准、加速度校准和罗盘校准;4、完成各类参数的设定;5、组装飞机,完成各类安全检查后试飞;6、PID参数调整;7、APM各类高阶应用地面站调试软件Mission Planner安装首先,MissionPlanner的安装运行需要微软的Net Framework 4.0组件,所以在安装Mission Planner之前请先下载Net Flamework 4.0并安装安装完NetFramework后开始下载Mission Planner安装程序包,最新版本的Mission Planner可以点击此处下载,下载页面中每个版本都提供了MSI版和ZIP版可供选择。
MSI 为应用程序安装包版,安装过程中会同时安装APM的USB驱动,安装后插上APM的USB 线即可使用。
APM飞控介绍
Ardupilot飞控示意图
地面站软件系统
Ardupilot系统的地面控制站是一个运行在地面上
电脑中的应用程序,通过无线通信模块与无人机通 信,显示无人机实时性能和位置,显示载机仪表面 盘,实时发送飞行过程控制指令,上传新的任务命 令和设定参数,显示航拍实时视频流。目前较成熟 的Ardupilot地面站软件包括:APM Mission Planner、HappyKillmore、QGroundControl。
机械部分(无人机/汽车/机械手臂) Microcontroller(Arduino)
Serial Port/有线/无线网络
Server
Database:Sqlserver/Oracle/DB2
1. Web services (c#/VB/java/python) 2. Form Application(c#/VB/java/python)
相关技术说明
Arduino:是一个开放源代码的单芯片微电脑,它
使用了Atmel AVR单片机,采用了基于开放源代码 的软硬件平台,构建于开放源代码 simple I/O 接 口板,并且具有使用类似Java、C 语言的 Processing/Wiring开发环境。 MAVLINK:Micro Air Vehicle Link是一个用于小 型无人机的通信协议. 它是一个只有头文件信息的 类型库列集,MAVlink最早以 LGPL协议在2009年发 布。MAVLINK主要被用于地面站和无人机间通信, 可以用来传递方向、GPS位置、速度等信息。
一种开源的航空电磁法运载工具: Ardupilot无人机系统
江苏大学 计算机科学与通信工程学院 通信工程系 朱轶
无人机简介
无人机(Unmanned Aerial Vehicle,UAV)指借助遥
详细的APM飞控调试资料
调整ArduCopter?参数如果你使用的机身不是官方 ArduCopter 套件,你可能需要改变一些 PID 设置(PID 是比例-积分- 微分的简称,是一个标准的控制方法。
更多的资料在这里)。
在此页底部的有一个PID的全面的指导。
你可以在任务规划器的配置选项卡中以交互方式调整 PID:基本性能故障排除我的多旋翼在稳定模式下缓慢震荡(大幅运动):?降低?STABILIZE_ROLL_P, STABILIZE_PITCH_P.?我的多旋翼在稳定模式下***震荡(小幅运动):?降低?RATE_ROLL_P, RATE_PITCH_P.?我的飞机过于迟钝:?降低?RATE_ROLL_P, RATE_PITCH_P,?和/或增加?STABILIZE_ROLL_P,? ???STABILIZE_PITCH_P.?我调整了?Rate_P,还是不行:?也许你的?STABILIZE_P gain?增益过高。
降低一点(见上文),并再次尝试调整?RATE_P.?我的飞机在起飞时向左或向右旋转15°:你的电机不直或着电调没有校准。
扭转电机,直到他们都直了。
运行ESC校准程序。
?激烈飞行后我的飞机偏向一方?10 - 30°:?如该文所述,焊接?IMU?的滤波器U。
你可以在?system.pde?里调整漂移校正。
如果需要,大概调高0.5。
此外,降落30秒,然后继续飞行。
?我的飞机无法在空中保持完全静止:?确保在飞机的重心在正中心。
然后在水平面上运行水平命令(保持关闭状态15秒,调用该功能)。
你也可以在无风的环境(重要)使用自动微调模式飞行。
任何风将导致四轴旋转180度后你的修改产生相反的作用。
你可以使用遥控俯仰和横滚微调,但记得在用配置工具设置遥控时,要把它们放回中心。
我不喜欢使用发射微调,但永远不要使用偏航微调。
(四轴也很容易受到紊流的影响。
他们将需要不断的修正,除非你安装一个光流传感器。
某天……)?我的飞机飞行很好,但后来在悬停时一条电机臂奇怪地下降了:?你的电机坏了。
APM飞控源码讲解
APM飞控系统介绍APM飞控系统是国外的一个开源飞控系统,能够支持固定翼,直升机,3轴,4轴,6轴飞行器。
在此我只介绍固定翼飞控系统。
飞控原理在APM飞控系统中,采用的是两级PID控制方式,第一级是导航级,第二级是控制级,导航级的计算集中在medium_loop( ) 和fastloop( )的update_current_flight_mode( )函数中,控制级集中在fastloop( )的stabilize( )函数中。
导航级PID控制就是要解决飞机如何以预定空速飞行在预定高度的问题,以及如何转弯飞往目标问题,通过算法给出飞机需要的俯仰角、油门和横滚角,然后交给控制级进行控制解算。
控制级的任务就是依据需要的俯仰角、油门、横滚角,结合飞机当前的姿态解算出合适的舵机控制量,使飞机保持预定的俯仰角,横滚角和方向角。
最后通过舵机控制级set_servos_4( )将控制量转换成具体的pwm信号量输出给舵机。
值得一提的是,油门的控制量是在导航级确定的。
控制级中不对油门控制量进行解算,而直接交给舵机控制级。
而对于方向舵的控制,导航级并不给出方向舵量的解算,而是由控制级直接解算方向舵控制量,然后再交给舵机控制级。
以下,我剔除了APM飞控系统的细枝末节,仅仅将飞控系统的重要语句展现,只浅显易懂地说明APM飞控系统的核心工作原理。
一,如何让飞机保持预定高度和空速飞行要想让飞机在预定高度飞行,飞控必须控制好飞机的升降舵和油门,因此,首先介绍固定翼升降舵和油门的控制,固定翼的升降舵和油门控制方式主要有两种:一种是高度控制油门,空速控制升降舵方式。
实际飞行存在四种情况,第一种情况是飞机飞行过程中,如果高度低于目标高度,飞控就会控制油门加大,从而导致空速加大,然后才导致拉升降舵,飞机爬升;第二种情况与第一种情况相反;第三种情况是飞机在目标高度,但是空速高于目标空速,这种情况飞控会直接拉升降舵,使飞机爬升,降低空速,但是,高度增加了,飞控又会减小油门,导致空速降低,空速低于目标空速后,飞控推升降舵,导致飞机降低高度。
详细的APM飞控调试资料
调整ArduCopter 参数如果你使用的机身不是官方ArduCopter 套件,你可能需要改变一些PID设置(PID 是比例-积分- 微分的简称,是一个标准的控制方法。
更多的资料在这里)。
在此页底部的有一个PID的全面的指导.你可以在任务规划器的配置选项卡中以交互方式调整PID:基本性能故障排除•我的多旋翼在稳定模式下缓慢震荡(大幅运动): 降低 STABILIZE_ROLL_P,STABILIZE_PITCH_P.•我的多旋翼在稳定模式下***震荡(小幅运动): 降低 RATE_ROLL_P, RATE_PITCH_P。
•我的飞机过于迟钝:降低 RATE_ROLL_P,RATE_PITCH_P,和/或增加 STABILIZE_ROLL_P, STABILIZE_PITCH_P.•我调整了 Rate_P,还是不行:也许你的 STABILIZE_P gain 增益过高。
降低一点(见上文),并再次尝试调整 RATE_P.•我的飞机在起飞时向左或向右旋转15°:你的电机不直或着电调没有校准。
扭转电机,直到他们都直了。
运行ESC校准程序。
•激烈飞行后我的飞机偏向一方 10 - 30°:如该文所述,焊接 IMU 的滤波器U。
你可以在 system.pde 里调整漂移校正。
如果需要,大概调高0。
5.此外,降落30秒,然后继续飞行。
•我的飞机无法在空中保持完全静止:确保在飞机的重心在正中心。
然后在水平面上运行水平命令(保持关闭状态15秒,调用该功能).你也可以在无风的环境(重要)使用自动微调模式飞行。
任何风将导致四轴旋转180度后你的修改产生相反的作用。
你可以使用遥控俯仰和横滚微调,但记得在用配置工具设置遥控时,要把它们放回中心.我不喜欢使用发射微调,但永远不要使用偏航微调.(四轴也很容易受到紊流的影响。
他们将需要不断的修正,除非你安装一个光流传感器。
某天……)•我的飞机飞行很好,但后来在悬停时一条电机臂奇怪地下降了:你的电机坏了。
APM Flight Modes 飞行模式介绍(超详细)
APM Flight Modes 飞行模式介绍概述多旋翼(直升机)一共有14 个内置的飞行模式,10个的常用的。
飞行模式可以通过遥控器控制,也可以通过GCS地面站进行发送命令更改遥控器和地面站都可以同时控制飞行模式,通常以最后一个命令为准推荐使用的飞行模式一般来讲,当第一次使用APM:Copter的时候,你应该依次使用下列飞行模式获得提高,要保证熟练了再进行下一个。
点击下方任意飞行模式可获得更多信息。
•Stabilize (增稳模式)•Alt Hold (定高模式、高度保持模式)•Loiter (悬停模式)•RTL (Return-to-Launch) (回家模式:返回起飞点)•Auto (自动模式:自动航点飞行,需要依靠GPS)其他飞行模式:•Acro 特技模式(没有飞控辅助增稳的模式)•AutoTune 自动微调(当飞机往一个严重偏的时候,可以执行自动微调)•Brake 刹车锁定模式(将飞机锁定在一个位置,而不受遥控器摇杆影响)•Circle 绕圈模式(绕着兴趣点画圈)•Drift 漂移模式•Guided 引导模式Guided_NoGPS 引导模式-不需要GPS•Land 降落模式•PosHold 定点模式•Sport 运动模块•Throw 抛飞模式(把无人机抛在空中,自动起飞稳定)•Follow Me 跟随模式(无人机跟着你飞行,但是需要GPS和手机地面站配合)•Simple and Super Simple (简单和超级简单模式)•Avoid_ADSB (基于ADSB的避让载人飞机模式。
需要外界ADSB模块)•大多数遥控器只有一个三段开关,所以只能设置三种模式。
如果需要设置6种模式,可以进行开关混控需要依赖GPS的飞行模式:有些飞行模式需要依赖GPS才能飞行,你可以通过状态灯或者地面站获知GPS 是否已经锁定。
以下飞行模式需要GPS锁定才能解锁飞行:•Loiter 悬停模式•RTL (Return-to-Launch) 回家模式•Auto 自动模式•Guided 引导模式•Drift 漂移模式•PosHold 定点模式•Follow Me 跟随模式•Circle 绕圈模式•Throw 抛飞模式不需要依赖GPS锁定的飞行模式:•Stabilize 自稳模式•Alt Hold 定高模式•Acro 特技模式•Sport 运动模式•Land 降落模式全部模式列表:(点击对应的模式查看详解)•Acro Mode•Altitude Hold Mode•Auto Mode•Brake Mode•Circle Mode•Drift Mode•Follow Me Mode (GSC Enabled)•Guided Mode•Land Mode•Loiter Mode•PosHold Mode•Position Mode•RTL Mode•Simple and Super Simple Modes•Sport Mode•Stabilize Mode•Throw ModeStabilize增稳模式概述:•飞手用roll与pitch操作控制飞行器的倾斜角度。
APM飞控介绍范文
APM飞控介绍范文APM(ArduPilot Mega)飞控是一款开源的无人机飞行控制器,使用Arduino Mega 2560开发板和ATmega2560微控制器进行控制。
它可以支持多种飞行器类型,包括多旋翼、固定翼、直升机、车辆和船只等,且适用于初学者和专业人士。
APM飞控的功能非常强大,具备多种传感器与功能模块的接口,包括陀螺仪、加速度计、罗盘、GPS、气压计、导航模块、通信模块等。
这些传感器和模块提供了飞行姿态稳定性、位置定位、导航、高度控制、避障等功能。
APM飞控使用可视化的图形用户界面(Ground Control Station,简称GCS)来进行配置和控制。
用户可以通过电脑、手机或平板等设备与APM飞控进行通信,实时获取飞行数据,在线调整参数和模式,进行飞行计划等。
1.多种飞行器类型支持:APM飞控可以支持各种飞行器类型的控制,包括四旋翼、六旋翼、八旋翼、固定翼、直升机等。
通过选择不同的飞行器类型,用户可以针对不同的应用场景进行配置和飞行。
2.多种飞行模式:APM飞控支持多种飞行模式,包括手动模式、稳定模式、姿态模式、定高模式、定点模式、跟随模式、航点模式等。
用户可以根据需求选择不同的飞行模式,以实现自由飞行、稳定飞行、自动飞行等功能。
3.导航和定位功能:APM飞控可以通过GPS进行导航和定位,实现自动驾驶功能。
用户可以设置航点和航线,飞行器能够自动按照设定的航线进行飞行,同时实时在GCS上显示当前位置和飞行状态。
4.传感器和稳定性:APM飞控配备了陀螺仪、加速度计和罗盘等传感器,能够实时获取飞行器的姿态信息。
通过PID控制算法和传感器反馈,可以实现飞行器的姿态稳定和控制。
5.遥控器和数据链路:APM飞控支持与遥控器和数据链路进行通信和控制。
用户可以通过遥控器操控飞行器的飞行,实现手动控制、姿态控制等功能。
同时,用户还可以通过数据链路将APM飞控与地面站进行通信,实时获取飞行数据和调整参数。
APM飞行模式解说
APM飞行模式注解ELEV是俯仰或升降 1通道对 PitchAILE是横滚或副翼 2通道对 RollTHRO是油门 3通道对 ThrottlRUDD是方向 4通道对 Yaw红正黑负白信号,红正棕负橙信号Pitch 俯仰 Roll 横滚 Throttl 油门 Yaw 方向1、稳定模式Stabilize稳定模式是使用得最多的飞行模式,也是最基本的飞行模式,起飞和降落都应该使用此模式。
此模式下,飞控会让飞行器保持稳定,是初学者进行一般飞行的首选,也是FPV第一视角飞行的最佳模式。
一定要确保遥控器上的开关能很方便无误地拨到该模式,应急时会非常重要。
2、比率控制模式Acro这个是非稳定模式,这时apm将完全依托遥控器遥控的控制,新手慎用。
3、定高模式ALT_HOLD定高模式(Alt Hold)是使用自动油门,试图保持目前的高度的稳定模式。
定高模式时高度仍然可以通过提高或降低油门控制,但中间会有一个油门死区,油门动作幅度超过这个死区时,飞行器才会响应你的升降动作当进入任何带有自动高度控制的模式,你目前的油门将被用来作为调整油门保持高度的基准。
在进入高度保持前确保你在悬停在一个稳定的高度。
飞行器将随着时间补偿不良的数值。
只要它不会下跌过快,就不会有什么问题。
离开高度保持模式时请务必小心,油门位置将成为新的油门,如果不是在飞行器的中性悬停位置,将会导致飞行器迅速下降或上升。
在这种模式下你不能降落及关闭马达,因为现在是油门摇杆控制高度,而非马达。
请切换到稳定模式,才可以降落和关闭马达。
4、自动模式 AUTO自动模式下,飞行器将按照预先设置的任务规划控制它的飞行由于任务规划依赖GPS的定位信息,所以在解锁起飞前,必须确保GPS已经完成定位(APM 板上蓝色LED常亮)切换到自动模式有两种情况:如果使用自动模式从地面起飞,飞行器有一个安全机制防止你误拨到自动模式时误启动发生危险,所以需要先手动解锁并手动推油门起飞。
起飞后飞行器会参考你最近一次ALT Hold 定高的油门值作为油门基准,当爬升到任务规划的第一个目标高度后,开始执行任务规划飞向目标;如果是空中切换到自动模式,飞行器首先会爬升到第一目标的高度然后开始执行任务6、悬停模式Loiter悬停模式是GPS定点+气压定高模式。
apm飞控飞行模式详解
apm飞控飞行模式详解1、稳定模式Stabilize稳定模式是使用得最多的飞行模式,也是最基本的飞行模式,起飞和降落都应该使用此模式。
此模式下,飞控会让飞行器保持稳定,是初学者进行一般飞行的首选,也是FPV第一视角飞行的最佳模式。
一定要确保遥控器上的开关能很方便无误地拨到该模式,这对抢救紧急情况十分重要~2、定高模式ALT_HOLD初次试飞之后就可以尝试定高模式,此模式不需要GPS支持,APM会根据气压传感器的数据保持当前高度。
定高时如果不会定点,因此飞行器依然会漂移。
可以遥控来移动或保持位置。
定高时就是APM控制油门来保持高度。
但仍然可以用遥控油门来调整高度,不可以用来降落,因为油门不会降到0。
稳定模式和定高模式之间切换时,要让遥控发射机的油门在同一位置,避免因模式切换、油门控制方式发生变化造成飞行器突然上升或者下降。
3、悬停模式Loiter悬停模式就是GPS定点模式。
应该在起飞前先让GPS定点,避免在空中突然定位发生问题。
其他方面跟定高模式基本相同。
4、简单模式Simple Mode设置过APM飞行模式的朋友都会注意到,软件界面的各个模式旁边,都有个“Simple Mode”简单模式的勾选框。
勾了这个框之后的模式,飞行中会更加简单:不用再管飞行器机头的朝向,可以将飞行器看成一个点,如果升降舵给出俯冲指令,飞行器就会飞得远离操作者;反之如果给出拉杆指令,飞行器会飞回操作者;给出向左滚转的指令,飞行器会向左飞,反之亦然。
注意,这些前后左右的飞行,是不管当时的机头指向的~5、返航模式RTL返航模式需要GPS定位。
GPS在每次ARM前的定位点,就是当前的“家”的位置;GPS如果在起飞前没有定位,在空中首次定位的那个点,就会成为“家”。
进入返航模式后,飞行器会升高到15米,或者如果已经高于15米,就保持当前高度,然后飞回“家”。
还可以设置高级参数选择到“家”后是否自主降落,和悬停多少秒之后自动降落。
6、绕圈模式Circle当切入绕圈模式时,飞行器会以当前位置为圆心绕圈飞行。
APM飞控系统详细介绍
APM飞控系统详细介绍APM飞控系统的硬件部分主要由处理器、传感器模块和扩展模块组成。
处理器采用32位的ARM Cortex-M4内核,性能强大,能够处理复杂的算法和控制逻辑。
传感器模块包括加速度计、陀螺仪、磁力计、气压计等,用于测量无人机的姿态、运动状态和环境参数。
扩展模块可以根据具体需求增加,如GPS模块、无线通信模块等,可以实现定位和遥控功能。
APM飞控系统的软件部分主要由固件和地面站软件组成。
固件是嵌入在硬件中的软件程序,实现了飞行控制算法和导航功能。
固件基于开源协议发布,可以在开源社区中进行开发和修改。
地面站软件是一款PC端软件,用于与无人机通信、调试和飞行参数的设置。
地面站软件支持Windows、Mac和Linux等多个操作系统,用户可以通过USB或无线通信与飞控系统进行交互。
APM飞控系统具有多种飞行模式,包括手动模式、稳定模式、定高模式、定点模式、自动模式等。
手动模式下,飞行员可以通过遥控器直接控制飞行器的姿态和运动。
稳定模式下,飞控系统会自动控制飞行器保持平稳飞行。
定高模式下,飞行器会自动控制飞行高度,保持稳定飞行。
定点模式下,飞行器会自动控制飞行位置,保持固定的坐标。
自动模式下,飞行器会根据用户设置的任务点和航线自主飞行。
APM飞控系统还支持一系列高级功能,如航点导航、飞行轨迹规划、跟踪目标、自主避障等。
航点导航功能可以实现无人机按照预设的航点序列自主飞行。
飞行轨迹规划功能可以根据用户设置的起始点和目标点规划最优飞行路径。
跟踪目标功能可以通过视觉或无线信号识别目标物体并进行跟踪飞行。
自主避障功能可以根据传感器获取的环境信息进行障碍物的避让。
这些高级功能大大增强了无人机的自主性和智能性。
总之,APM飞控系统是一款功能强大、灵活可扩展的飞行控制系统。
它广泛应用于无人机领域,可用于各种类型的飞行器,包括多旋翼、固定翼和垂直起降等。
作为开源项目,APM飞控系统吸引了众多开发者和爱好者的参与,形成了庞大的用户社区,用户可以从社区获取和共享各种有用的资源和经验。
apm飞控基础学习知识入门基础教学教育资料
Apm 飞控较为详细的入门教程最近发现很多模友在看了泡泡老师的视频有很多细节没有看懂在群上提问,为了能使刚用上apm的模友一步到位,再来一个文字教程帮助你们快速使用。
在此也感谢apm2.8交流群中的冷风群主提供的教程~废话不多说了硬件安装1、通过USB接口供电时,如果USB数据处于连接状态,APM会切断数传接口的通讯功能,所以请不要同时使用数传和USB线连接调试APM,USB接口的优先级高于数传接口,仅有供电功能的USB线不在此限;2、APM板载的加速度传感器受震动影响,会产生不必要的动差,直接影响飞控姿态的计算,条件允许请尽量使用一个减震平台来安装APM主板;3、APM板载的高精气压计对温度的变化非常敏感,所以请尽量在气压计上覆盖一块黑色海绵用来遮光,以避免阳光直射的室外飞行环境下,光照热辐射对气压计的影响。
另外覆盖海绵,也可以避免飞行器自身气流对气压计的干扰。
使用建议对于初次使用APM自驾仪的用户来说,建议你分步骤完成APM的入门使用:1、首先安装地面站控制软件及驱动,熟悉地面站界面的各个菜单功能;2、仅连接USB线学会固件的下载;3、连接接收机和USB线完成APM的遥控校准、加速度校准和罗盘校准;4、完成各类参数的设定;5、组装飞机,完成各类安全检查后试飞;6、PID参数调整;7、APM各类高阶应用地面站调试软件Mission Planner安装首先,MissionPlanner的安装运行需要微软的Net Framework 4.0组件,所以在安装Mission Planner之前请先下载Net Flamework 4.0并安装安装完NetFramework后开始下载Mission Planner安装程序包,最新版本的Mission Planner可以点击此处下载,下载页面中每个版本都提供了MSI版和ZIP版可供选择。
MSI 为应用程序安装包版,安装过程中会同时安装APM的USB驱动,安装后插上APM的USB 线即可使用。
APM for PX4飞控使用手册-第一章:起步-中文翻译
APM for PX4飞控使用手册第一章:起步——sw笨笨翻译1.介绍:3D Robotics的开源飞控技术解决方案APM:Copter,带有高级组织形式的个人自动导航仪技术,能够为飞行器带来易用的自主飞行能力。
本手册可以带领您进行第一次的设置、调参和飞行活动。
2.什么是APM:Copter系统APM:Copter是一种基于APM飞控板和Mission Planner地面站软件的多用途无人系统。
APM飞控通过内置的陀螺仪、加速度计和其他电子元件控制多旋翼的飞行。
在地面站计算机上使用Mission Planner定制飞行任务并下载到APM。
一旦飞行器进入自主飞行模式,APM从GPS模块读取位置信息并执行任务脚本。
为了安全起见,APM需要连接一个遥控器,用于对飞行器进行人工遥控。
飞行器使用锂电池作为电源,每次飞行要至少带两块电池。
要使得飞行更加有趣,你可以搭载有效载荷:空中拍照,视频片段,或者你自己需要的任务设备。
试飞APM的基本步骤如下:1)起步:了解APM:Copter以及无人机系统组成。
2)组装:建立你的旋翼系统,包含飞控和GPS模块。
3)地面站设置:在地面站计算机上安装Mission Planner,并向飞控板上传固件。
4)设置遥控器:建立遥控器与飞控的连接,设置飞行模式,启动传感器。
5)调参(DIY需要):校准电调,核对电机的旋转以及旋转方向,校准性能并调参。
6)建立飞行任务:Mission Planner介绍,创建导航点,下载任务。
7)飞行:启动测试飞行,安全飞行,飞行策略,飞行检验,和应急程序。
3.系统构成要使用APM:Copter你需要如下设备:1)多旋翼飞行器(前两句广告略——译者注)新手比较适合使用四旋翼飞行器,相关需求成本较低,使用简单。
六旋翼飞行器比四旋翼飞行器稳定,带载荷能力较强。
Y6型六旋翼飞行器飞行效率较常规六旋翼略低,但是更加稳定,设计更加有利于前置摄像机,并且能够在单发动机失效的情况下提供裕度。
详细的APM飞控调试资料
详细的A P M飞控调试资料文件管理序列号:[K8UY-K9IO69-O6M243-OL889-F88688]调整ArduCopter?参数如果你使用的机身不是官方 ArduCopter 套件,你可能需要改变一些PID设置(PID 是比例-积分- 微分的简称,是一个标准的控制方法。
更多的资料在这里)。
在此页底部的有一个PID的全面的指导。
你可以在任务规划器的配置选项卡中以交互方式调整 PID:基本性能故障排除我的多旋翼在稳定模式下缓慢震荡(大幅运动):?降低?STABILIZE_ROLL_P, STABILIZE_PITCH_P.?我的多旋翼在稳定模式下***震荡(小幅运动):?降低?RATE_ROLL_P, RATE_PITCH_P.?我的飞机过于迟钝:?降低?RATE_ROLL_P, RATE_PITCH_P,?和/或增加?STABILIZE_ROLL_P,? ???STABILIZE_PITCH_P.?我调整了?Rate_P,还是不行:?也许你的?STABILIZE_P gain?增益过高。
降低一点(见上文),并再次尝试调整?RATE_P.?我的飞机在起飞时向左或向右旋转15°:你的电机不直或着电调没有校准。
扭转电机,直到他们都直了。
运行ESC校准程序。
?激烈飞行后我的飞机偏向一方?10 - 30°:?如该文所述,焊接?IMU?的滤波器U。
你可以在?system.pde?里调整漂移校正。
如果需要,大概调高0.5。
此外,降落30秒,然后继续飞行。
?我的飞机无法在空中保持完全静止:?确保在飞机的重心在正中心。
然后在水平面上运行水平命令(保持关闭状态15秒,调用该功能)。
你也可以在无风的环境(重要)使用自动微调模式飞行。
任何风将导致四轴旋转180度后你的修改产生相反的作用。
你可以使用遥控俯仰和横滚微调,但记得在用配置工具设置遥控时,要把它们放回中心。
我不喜欢使用发射微调,但永远不要使用偏航微调。
APM飞控源码讲解
APM飞控源码讲解
APM(ArduPilot Mega)是一款开源的飞控系统,其源码可以在
GitHub上找到。
本文将对APM飞控系统的源码进行讲解。
在飞行控制模块中,最重要的是飞行姿态控制算法。
源码中实现了多
种不同的姿态控制算法,包括经典的PID控制器和先进的模型预测控制器。
这些算法通过读取飞行器的传感器数据,如加速度计和陀螺仪,来计算飞
行器当前的姿态,并根据目标姿态进行调整。
源码中还实现了飞行器的导
航控制算法,通过GPS数据和地面站指令,实现导航目标的控制。
另一个重要的模块是传感器数据采集模块,用于获取飞行器的传感器
数据。
源码中实现了对加速度计、陀螺仪、磁力计等传感器的读取和数据
处理。
通过对传感器数据的处理,可以获取飞行器的姿态、加速度、角速
度等信息,用于姿态控制和导航控制。
通信模块负责与地面站进行通信,传输飞行器的状态和控制指令。
源
码中实现了多种通信方式,包括串口通信和无线通信,以适应不同的应用
场景。
通过与地面站的通信,可以实时监控飞行器的状态,并发送控制指
令进行调整。
此外,源码中还包括一些辅助功能模块,如传感器校准、飞行任务管理、参数配置等。
这些模块可以帮助用户对飞行器进行配置和管理,提供
更加精确和可靠的飞行控制。
总之,APM飞控系统的源码实现了一套完整的飞行控制系统,包括姿
态控制、传感器数据采集、通信等关键功能。
通过对源码的深入理解和学习,可以帮助开发者更好地应用和开发飞行控制系统,实现更高级的飞行
功能和应用。
apm飞控通信协议v
apm飞控通信协议vAPM飞控通信协议V2.0简介APM(ArduPilotMega)飞控是一种开源的飞行控制系统,被广泛应用于自动驾驶无人机和机器人领域。
为了实现与外部设备的通信和数据交换,APM采用了特定的通信协议。
本文将介绍APM飞控通信协议V2.0的详细内容。
通信协议概述APM飞控通信协议V2.0是一种二进制协议,用于在飞控系统和其他设备之间传输数据。
该协议基于串行通信,并支持广播和点对点通信模式。
在通信过程中,数据被打包成帧,通过串口进行传输。
帧格式APM飞控通信协议V2.0的帧格式如下:帧头(2字节):标识一帧数据的开始,固定为0x55AA。
帧长度(2字节):指示整帧数据的长度,包括校验位。
数据(n字节):具体的数据内容,长度根据实际需要而定。
校验位(2字节):通过对帧长度和数据进行校验得到的结果,用于验证数据的完整性。
数据类型APM飞控通信协议V2.0支持多种数据类型的传输,包括命令、响应、参数和日志等。
具体的数据类型及其对应的标识如下:命令数据:用于向飞控发送指令,标识为0x01。
响应数据:用于表示飞控对指令的响应结果,标识为0x02。
参数数据:用于获取和修改飞控的参数,标识为0x03。
日志数据:用于记录和传输飞行过程中的日志信息,标识为0x04。
通信流程APM飞控通信协议V2.0的通信流程如下:发送方构建数据帧,设置帧头、帧长度、数据和校验位。
发送方通过串口将数据帧发送给接收方。
接收方接收数据帧,并进行校验,确保数据完整。
接收方解析数据帧,根据帧类型进行相应的处理。
接收方根据需要构建响应数据帧,并将其发送给发送方。
发送方接收响应数据帧,并进行校验和解析。
发送方根据响应结果进行下一步操作或继续通信。
实例演示以下是一个以点对点通信模式为例的APM飞控通信协议V2.0实例:发送方发送命令数据帧给接收方。
接收方接收并解析命令数据帧,执行相应的指令。
接收方构建响应数据帧,将执行结果发送给发送方。
APM飞控起飞前准备
APM飞控起飞前准备众所周知,我有个F450的机架,可惜回来一直没有装好,因为缺点小零件,现在因为要组装一个穿越机了,正好把这些小零件全买上。
就是这样的一个机架上面的GPS,没有GPS不可以起飞哦这个分电板真草呢。
就是个板子,供电使用这里是插电调的地方电流计+APM+RC+GPS+电台这说下电流计:21元一个3DR官方原版的电源模块(以下简称PM),供电部分已经过改良,可以支持更高电压,更大输出电流,而且价格更低。
为了解决用户自行焊接过程中过热的温度导致芯片损坏,我们已焊接好12AWG 超软硅胶线和T插。
插上即用并且套有透明热缩管、有效防止短路发生。
以下是电源模块的三大优势:1.电源模块是专为APM2.0/2.5/2.5.2/2.6/2.8以及Pixhawk设计的一款DC-DC供电模块,同时带有电压电流检测功能。
2.电源模块使用专用的6P连接线来直接连接到APM或者Pixhawk的“PM”插座,使用简单,供电稳定可靠。
3.电源模块支持最高达28V,5.3V输出,最高3A电流,采用开关稳压器,稳定可靠,明显优于3DR官方的最高4S输入/最大2.25A 输出规格。
产品说明:输入电压: 2~6S锂电(最高28V)最大输出电流: 3A输出电压: 5.3V最大测量电流: 90A电压和电流匹配:5V ADC尺寸:25mm*21mm*9mm重量:17g说明:6P专用连接线可直接连接APM/Pixhawk飞控额外的4P 接线位置,可连接到其他飞控。
注意事项电源模块是专为飞控、接收机以及GPS/数传/OSD/空速计等配件供电,请勿用来给舵机供电,否则由于某些舵机电流较大,会严重影响飞控等设备的工作可靠性。
如果产品搭载舵机,请另外使用BEC或者电调内置BEC来给舵机供电。
我是XT的口子。
操,所以我这里需要吧这个东西换下来买个T口的pdd的万用表,真好用飞控输出这么大,每次我做这种高难度动作的时候都想要让我妈给我整个二胎综上所述,我就缺个电源线,T口的,买一个就好了。
APM飞控,解锁前安全检查
APM飞控,解锁前安全检查。
减少各种不能解锁问题。
一直有朋友各种不能解锁,各种飞机没有反应,所以就根据自己在群里面遇到过的,碰到过的,整理一下。
怎么样做到起飞解锁前的检查,减少大家不能解锁的部分问题~!!!因为大家都能找到视频教程或者说明,我就不具体解释有些步骤怎么做的,实在不懂,请到论坛找视频教程或者说明。
第一:一些检查工作,别看很多,都是你必须要做的步骤,1,一般我第一个做的事情就是校准遥控器各个通道,确保他正常,正确,每个通道的值在1000-1900之间。
中点也就1500这样!如果很低,系统会不让你解锁你的飞控。
2,你校准的遥控器通道的正反是否正确!很多人往左可以解锁,按照说明方向往右不能解锁。
那就是遥控器的通道反了这个原因了!不用去修改apm,而是要修改遥控器上的通道正反。
3,下一步就是校准你的加速度计,这一步是解锁必要步骤,一般不校准,apm 地面站hud上面会显示pre arm ins no Calibration。
校准步骤请观看校准说明或者视频。
4,校准你的磁罗盘,并且确认能够连接。
这一步很多人都会很困惑,现在最新地面站测试版已经开始是球形的校准界面了!没有1分钟校准提示了,随便你校准多久,让球面越密越好!5,校准罗盘现在2.6版本罗盘在gps上。
校准说简单也简单,说复杂也很复杂。
(1),首先你要是买的gps有方向指向的,这步就省略了。
因为有的gps没有标注gps方向,那就需要你自己找到gps的正北方向,然后给gps壳子上贴个条来标注机头方向。
(2),gps分天线在上,和天现在下的。
校准界面最下面的下拉框选择你天线位置来选择后再做校准。
这几步做了以后再校准你的罗盘,一般问题就不大了。
6,检查你的气压计是否能够连接并且数据正常,如果不能连接,那就返厂修吧,如果是数据不准,按照官方的说明,剪一块黑色海绵块盖在气压计上面。
气压计数据相差比较小的话是没问题的,不能相差非常大,那样就有问题7,检查你的apm飞控板是不是5.5v供电,电压很重要.apm1是4.5v。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

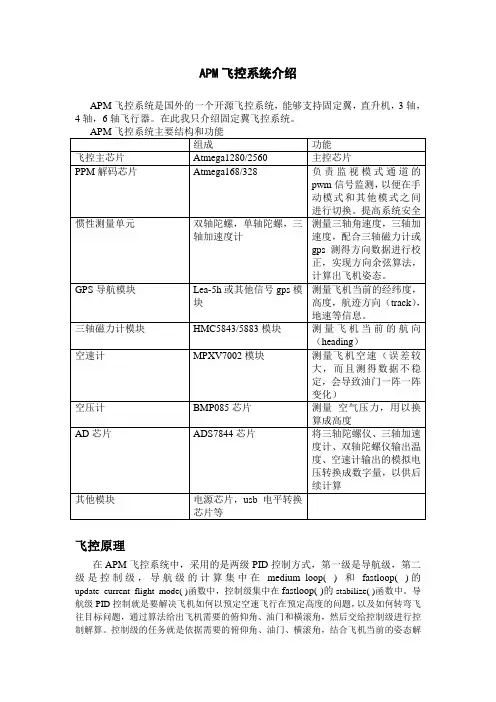

APM飞控介绍要点APM飞控系统介绍APM飞控系统是国外的一个开源飞控系统,能够支持固定翼,直升机,3轴,4轴,6轴飞行器。
在此我只介绍固定翼飞控系统。
APM飞控系统主要结构和功能组成功能飞控主芯片 Atmega1280/2560 主控芯片 PPM解码芯片 Atmega168/328 负责监视模式通道的pwm信号监测,以便在手动模式和其他模式之间进行切换。
提高系统安全惯性测量单元双轴陀螺,单轴陀螺,三测量三轴角速度,三轴加轴加速度计速度,配合三轴磁力计或gps测得方向数据进行校正,实现方向余弦算法,计算出飞机姿态。
GPS导航模块 Lea-5h或其他信号gps模测量飞机当前的经纬度,块高度,航迹方向(track),地速等信息。
三轴磁力计模块 HMC5843/5883模块测量飞机当前的航向(heading) 空速计 MPXV7002模块测量飞机空速(误差较大,而且测得数据不稳定,会导致油门一阵一阵变化)空压计 BMP085芯片测量空气压力,用以换算成高度 AD芯片 ADS7844芯片将三轴陀螺仪、三轴加速度计、双轴陀螺仪输出温度、空速计输出的模拟电压转换成数字量,以供后续计算其他模块电源芯片,usb电平转换芯片等飞控原理在APM飞控系统中,采用的是两级PID控制方式,第一级是导航级,第二级是控制级,导航级的计算集中在medium_loop( ) 和fastloop( )的update_current_flight_mode( )函数中,控制级集中在fastloop( )的stabilize( )函数中。
导航级PID控制就是要解决飞机如何以预定空速飞行在预定高度的问题,以及如何转弯飞往目标问题,通过算法给出飞机需要的俯仰角、油门和横滚角,然后交给控制级进行控制解算。
控制级的任务就是依据需要的俯仰角、油门、横滚角,结合飞机当前的姿态解算出合适的舵机控制量,使飞机保持预定的俯仰角,横滚角和方向角。
最后通过舵机控制级set_servos_4( )将控制量转换成具体的pwm信号量输出给舵机。
值得一提的是,油门的控制量是在导航级确定的。
控制级中不对油门控制量进行解算,而直接交给舵机控制级。
而对于方向舵的控制,导航级并不给出方向舵量的解算,而是由控制级直接解算方向舵控制量,然后再交给舵机控制级。
以下,我剔除了APM飞控系统的细枝末节,仅仅将飞控系统的重要语句展现,只浅显易懂地说明APM飞控系统的核心工作原理。
一,如何让飞机保持预定高度和空速飞行要想让飞机在预定高度飞行,飞控必须控制好飞机的升降舵和油门,因此,首先介绍固定翼升降舵和油门的控制,固定翼的升降舵和油门控制方式主要有两种: 一种是高度控制油门,空速控制升降舵方式。
实际飞行存在四种情况,第一种情况是飞机飞行过程中,如果高度低于目标高度,飞控就会控制油门加大,从而导致空速加大,然后才导致拉升降舵,飞机爬升;第二种情况与第一种情况相反;第三种情况是飞机在目标高度,但是空速高于目标空速,这种情况飞控会直接拉升降舵,使飞机爬升,降低空速,但是,高度增加了,飞控又会减小油门,导致空速降低,空速低于目标空速后,飞控推升降舵,导致飞机降低高度。
这种控制方式的好处是,飞机始终以空速为第一因素来进行控制,因此保证了飞行的安全,特别是当发动机熄火等异常情况发生时,使飞机能继续保持安全,直到高度降低到地面。
这种方式的缺点在于对高度的控制是间接控制,因此高度控制可能会有一定的滞后或者波动。
另一种是高度控制升降舵,空速控制油门的方式。
这种控制方式的原理是设定好飞机平飞时的迎角,当飞行高度高于或低于目标高度时,在平飞迎角的基础上根据高度与目标高度的差设定一个经过PID控制器输出的限制幅度的爬升角,由飞机当前的俯仰角和爬升角的偏差来控制升降舵面,使飞机迅速达到这个爬升角,而尽快完成高度偏差的消除。
但飞机的高度升高或降低后,必然造成空速的变化,因此采用油门来控制飞机的空速,即当空速低于目标空速后,在当前油门的基础上增加油门,当前空速高于目标空速后,在当前油门的基础上减小油门。
这种控制方式的好处是能对高度的变化进行第一时间的反应,因此高度控制较好,缺点是当油门失效时,比如发动机熄火发生时,由于高度降低飞控将使飞机保持经过限幅的最大仰角,最终由于动力的缺乏导致失速。
但是以上仅仅是控制理论。
在实际控制系统中,由于有些参量并不能较准确地测得,或者测量时数据不稳定,所以并不能完全按照上述的控制理论控制。
例如空速的测量时相当不准确的,而且数据波动较严重,这样,就无法完全按照上述理论进行控制,必须在其基础上进行适当修改。
以下以使用空速计情况和不使用空速计情况对APM飞控系统进行阐述。
(1),使用空速计情况在使用空速计的情况下,升降舵是由空速控制。
update_current_flight_mode( )调用calc_nav_pitch( )调用nav_pitch = -g.pidNavPitchAirspeed.get_pid(airspeed_error, dTnav)。
nav_pitch就是导航俯仰角,也就是说,使用空速计时,APM系统对利用空速偏差airspeed_error作为输入量进行导航级的俯仰角控制。
在使用空速计的情况下,油门是由飞机机械能偏差控制,也就是空速误差和高度误差共同决定。
update_current_flight_mode( )调用calc_throttle( )调用g.channel_throttle.servo_out = g.throttle_cruise +g.pidTeThrottle.get_pid(energy_error, dTnav);g.channel_throttle.servo_out += (g.channel_pitch.servo_out *g.kff_pitch_to_throttle);式中energy_error = airspeed_energy_error + (float)altitude_error * 0.098f,是空速动能偏差,加上飞机重力势能偏差。
可以看出,油门是由设定的巡航油门g.throttle_cruise、机械能偏差PID调节量和升降舵通道补偿共同决定,但是巡航油门是设定值,是固定的。
g.kff_pitch_to_throttle默认是0,所以,实际上油门的增减是由机械能偏差控制的。
所以,使用空速计时,APM飞控系统的油门升降舵控制属于空速控制升降,机械能控制油门方案,类似于第一种控制方案,但是又有点区别。
(2),不使用空速计情况不使用空速计时,升降舵是由高度偏差控制。
update_current_flight_mode( )中调用calc_nav_pitch( )调用nav_pitch =g.pidNavPitchAltitude.get_pid(altitude_error, dTnav)。
所以升降舵的控制,是由高度误差altitude_error作为PID调节的输入量。
不使用空速计时,油门是由导航俯仰角控制。
update_current_flight_mode( )调用calc_throttle( )调用if (nav_pitch >= 0){g.channel_throttle.servo_out = throttle_target + (g.throttle_max - throttle_target)* nav_pitch / g.pitch_limit_max;}else{g.channel_throttle.servo_out = throttle_target - (throttle_target - g.throttle_min)* nav_pitch / g.pitch_limit_min;}可以看出此时的油门控制是利用的是比例调节,依据的比例关系是导航俯仰角油门增减量=。
最大油门-目标油门导航俯仰角变化量二,如何让飞机飞往目标要使飞机飞往目标,那就必须知道飞机当前位置、目标位置和当前航向等问题。
在APM飞控系统中,GPS模块能够提供飞机当前经纬度信息,航迹方向和地速信息。
根据这些信息,再用程序解算飞机当前位置和目标位置的关系,就能知道目标航向角target_bearing,知道了目标航向角target_bearing后就可以用于引导飞机飞向目标。
但是仅用目标航向角进行导航,不能压航线飞行,为了解决这个问题,APM飞控系统中又增加了偏航距crosstrack_error的计算,并且根据偏航距,计算出需要的偏航修正量crosstrack_error * g.crosstrack_gain。
使飞机能尽快飞到航线上。
最后把目标航向角和偏航修正量组成导航航向角nav_bearing,提供给控制级PID。
所以目标航向角的计算和偏航修正量的计算是构成如何让飞机飞往目标的核心。
下面具体介绍APM中关于这部分的程序。
APM飞控系统中的GPS信息只能每秒更新4-10次。
所以,计算目标航向角和偏航修正量的程序都在每秒大约执行10次的medium_loop( )中。
在medium_loop( ) 的case 1中会执行navigate( ),正是在这个函数中,执行了导航航向角nav_bearing的计算。
首先计算的是目标航向角。
在navigate( )中有:target_bearing = get_bearing(¤t_loc, &next_WP);nav_bearing = target_bearing;第一个语句中current_loc和next_WP是结构体,里面存储这一个位置点的经度、纬度、高度信息,current_lot中存储的是当前点,next_WP中存储的是目标点。
根据这个进行在球体表面的三角函数计算(此文中,由于篇幅所限,很多东西不进行详细讲解),就可以得出目标航向target_bearing。
接下来,要计算偏航修正量。
navigate( )调用update_navigation( )调用verify_commands( )调用verify_nav_wp( )调用update_crosstrack( ),这个函数中有: crosstrack_error = sin(radians((target_bearing -crosstrack_bearing) / 100)) * wp_distance;nav_bearing += constrain(crosstrack_error * g.crosstrack_gain,-g.crosstrack_entry_angle.get(), g.crosstrack_entry_angle.get());第一句是计算偏航距的,偏航距是飞机当前位置点到航线的距离,事实上就是求一个点到一条线之间的距离。
