电子产品组装工作原理

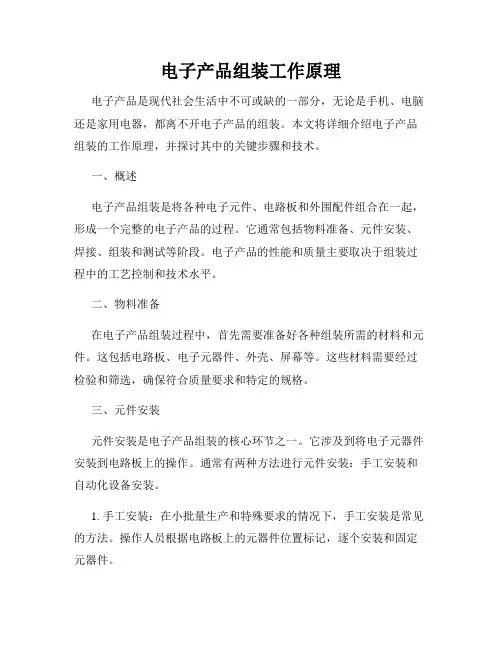

电子产品组装工作原理电子产品是现代社会生活中不可或缺的一部分，无论是手机、电脑还是家用电器，都离不开电子产品的组装。

本文将详细介绍电子产品组装的工作原理，并探讨其中的关键步骤和技术。

一、概述电子产品组装是将各种电子元件、电路板和外围配件组合在一起，形成一个完整的电子产品的过程。

它通常包括物料准备、元件安装、焊接、组装和测试等阶段。

电子产品的性能和质量主要取决于组装过程中的工艺控制和技术水平。

二、物料准备在电子产品组装过程中，首先需要准备好各种组装所需的材料和元件。

这包括电路板、电子元器件、外壳、屏幕等。

这些材料需要经过检验和筛选，确保符合质量要求和特定的规格。

三、元件安装元件安装是电子产品组装的核心环节之一。

它涉及到将电子元器件安装到电路板上的操作。

通常有两种方法进行元件安装：手工安装和自动化设备安装。

1. 手工安装：在小批量生产和特殊要求的情况下，手工安装是常见的方法。

操作人员根据电路板上的元器件位置标记，逐个安装和固定元器件。

2. 自动化设备安装：在大批量生产中，使用自动化设备可以提高效率和准确性。

这些设备能够根据预设的程序，自动将元器件投放到正确的位置，并进行焊接或固定。

四、焊接焊接是电子产品组装过程中的重要环节之一，用于将电子元器件与电路板连接在一起。

常见的焊接方法主要有两种：手工焊接和表面贴装焊接。

1. 手工焊接：手工焊接通常使用焊锡丝和烙铁进行。

焊接人员将焊锡丝熔化，然后将其涂抹在焊点上，使元器件和电路板连接在一起。

这种方法适用于小批量或特殊要求的焊接工作。

2. 表面贴装焊接：表面贴装焊接是现代电子产品组装中常用的方法之一。

它利用专用设备将焊条小球熔化，将元器件粘贴在电路板上的焊盘上。

表面贴装焊接能够提高焊接的速度和焊点的密度，适用于大批量生产。

五、组装组装是将电子元器件和其他配件组合在一起，形成一个完整的电子产品的过程。

这包括安装电路板在外壳中，连接各个部件，安装屏幕等。

组装过程需要严格的工艺控制，确保每个步骤的准确性和质量。

元器件的主要安装方式

元器件的主要安装方式
电子元器件的安装方式主要有以下几种：
1. 表面贴装技术（SMT）：这是一种将元器件直接安装在印制电路板（PCB）表面的方法。

SMT 通常使用自动化设备进行组装，包括贴片机和回流焊机。

这种安装方式具有高密度、高效率和良好的可靠性。

2. 通孔安装（THM）：在这种方式中，元器件的引脚穿过电路板上的孔，并在另一侧进行焊接。

THM 常用于较大尺寸的元件或需要高强度连接的情况。

3. 插座安装：对于可插拔的元器件，如集成电路（IC），可以使用插座进行安装。

插座提供了一种方便更换元器件的方式，而无需焊接。

4. 压接安装：压接是一种无需焊接的连接方式，常用于连接电线和端子。

它通过使用压接工具将导线压接到端子上，形成可靠的电气连接。

5. 螺栓安装：对于较大或重型的元器件，如散热器、大功率电阻等，可以使用螺栓进行安装。

螺栓连接提供了更高的机械强度和更好的热传导。

6. 胶粘剂安装：在某些情况下，可以使用胶粘剂将元器件固定在电路板上。

胶粘剂可以提供额外的机械支撑和减震作用。

7. 焊接安装：焊接是将元器件引脚与电路板上的铜箔连接的传统方法。

它可以提供可靠的电气连接，但需要一定的技能和设备。

选择适当的安装方式取决于元器件的类型、尺寸、电路板设计以及最终产品的要求。

在设计和制造过程中，需要考虑到安装方式对可靠性、生产效率和成本的影响。

电子元器件安装焊接工艺设计规范

电子元器件安装与焊接工艺规范电子元器件安装与焊接工艺规范1范围本规范规定了设备电气盒制作过程中手工焊接技术要求、工艺方法和质量检验要求。

2引用标准下列文件中的有关条款通过引用而成为本规范的条款。

凡注日期或版次的引用文件，其后的任何修改单（不包括勘误的内容）或修订版本都不适用于本规范，但提倡使用本规范的各方探讨试用其最新版本的可能性。

凡未注日期或版次引用文件，其最新版本适用于本规范。

HB 7262.1-1995 航空产品电装工艺电子元器的安装HB 7262.2-1995 航空产品电装工艺电子元器的焊接QJ 3117-1999 航天电子电气产品手工焊接工艺技术要求IPC-A-610E-2010 电子组件的可接收性3技术要求与质量保证3.1一般要求3.1.1参加产品安装和检验的人员必须是经过培训合格的人员。

3.1.2环境温度要求：20℃-30℃。

3.1.3相对湿度要求：30%-75%。

3.1.4照明光照度要求：工作台面不低于500lx。

3.1.5工作场地应无灰尘，及时清除杂物（如污、油脂、导线头、绝缘体碎屑等）工作区域不得洒水。

3.2安装前准备3.2.1把安装所用的器材备齐，并放在适当位置，以便使用；3.2.2所有工具可正常使用，无油脂，按下列要求检查工具：切割工具刃口锋利，能切出整齐的切口；绝缘层和屏蔽剥离工具功能良好。

3.2.3按配套明细表检查和清点元器件、印制板、紧固件、零件等的型号规格及数量。

3.2.4凡油封的零件或部件，在安装前均应进行清洗除油，并防止已除过的零件再次糟受污染。

4元器件在印制板上安装4.1元器件准备4.1.1安装前操作人员应按产品工艺文件检查待装的各种元器件、零件及印制板的外观质量。

4.1.2元器件引线按下列要求进行了清洁处理：a、用织物清线器轻轻地擦拭引线，除去引线上的氧化层。

有镀层的引线不用织物清线器处理；b、清洁后的引线不能用裸手触摸；c、用照明（CDD）放大镜检验元器件引线清洁质量。

GJB 3243-1998 电子元器件表面安装要求

电子元器件表面安装要求Surface mount of c01llponents and devices , requirements for 1 范围1.1 主题内容标准规定了表面安装对电子元器件、印制板设计、印制板基材、工艺材料和组装工艺的要求。

1.2 适用范围本标准适用于军用电子装备印制板的电子元器件表面安装。

2 引用文件GB 3 1 31 - 88 锡铅焊料GB 4677.10 - 84 印制板可焊性测试方法CB 4677.22 - 88 印制板表面离子污染测试方法GB 9491 - 88 锡焊用液态焊剂（松香基）CJB 362A - 96 刚性印制板总规范CJB 2 142 - 94 印制线路板用覆金属箔层压板总规范3 定义3.1 术语3.1.1 表面安装 surface mount无需利用印制板元器件插装孔，直接将元器件贴、焊到印制板表面规定位置上的过程。

3.1.2 引线lead从元器件封装体内向外引出的导线。

在表面安装元器件中，指翼形引线、J 形引线、I 形引线等外引线的统称。

3.1.3 引脚leadfoot引线末端的一段，通过软钎焊使这一段与印制板上焊盘共同形成焊点。

3.2 缩写词3.2.1 CFP ceramic flat package陶瓷扁平封装。

3.2.2 CTE coefficient of thermal expansion热膨胀系数。

3.2.3 DIP double in-line package双列直插式封装。

3.2.4 LCC leadless ceramic chip carrier无引线陶瓷芯片载体。

3.2.5 MELF metal electrodes leadless face components金属电极无引线端面元件。

3.2.6 PLCC plastic leaded chip carriers塑料封装有引线芯片载体。

3.2.7 PQFP plastic quad flat package塑料方形扁平封装。

电子元器件安装要求

电子元器件安装要求1. 引言本文档旨在指导电子元器件的正确安装，确保设备的正常运行，减少因安装不当引发的故障和损失。

2. 安装前准备在进行电子元器件的安装之前，请确保以下准备工作已经完成：- 根据零件清单核对所需元器件的型号和数量是否准确；- 准备好必要的工具和设备，如焊台、钳子、压接工具等；- 工作区域应干净整洁，避免灰尘和静电对元器件带来的影响。

3. 安装步骤3.1 按照规定进行手部清洁在操作电子元器件之前，请先洗手并确保双手干净无尘、干燥，避免手部带来的污染和静电。

3.2 规范的静电防护措施在安装电子元器件时，必须采取预防静电的措施，以防静电放电对元器件造成损坏。

具体措施包括：- 在工作区域使用抗静电地毯或桌垫；- 穿戴防静电手套和鞋；- 使用防静电工具，如防静电镊子、防静电吸尘器等。

3.3 注意元器件的正确安装方向在安装元器件时，必须注意其正确的安装方向，如二极管、二极管等极性元器件。

如果安装反向，可能导致元器件无法正常工作或损坏。

3.4 确保焊接质量对于需要进行焊接的元器件，应遵守以下要求：- 使用合适的焊接技术和焊接材料；- 控制好焊接温度和时间，避免过高的温度和过长的焊接时间导致元器件损坏；- 检查焊接接点的质量，确保焊点牢固。

3.5 进行元器件的固定和绝缘安装元器件后，应进行固定和绝缘处理，以防元器件松动、摇晃或与其他金属触碰导致短路或其他故障。

4. 安装后检查安装电子元器件后，应进行相关的检查工作，包括：- 使用万用表或其他测试工具检查元器件的电阻、电容、电感等参数是否符合要求；- 检查焊接接点的质量，确保焊点牢固，没有冷焊或焊漏现象；- 检查元器件之间和元器件与电路板之间的间隔和绝缘是否符合要求。

5. 结论准确的安装电子元器件是确保设备正常运行的重要保证。

本文档概述了安装电子元器件的要求和步骤，希望能够帮助您正确进行安装工作，并减少故障和损失的发生。

电子元器件的安装方法

电子元器件的安装方法公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]电子元器件的安装方法①安装的次序电路板上元器件的安装次序应该以前道工序不妨碍后道工序为原则，一般是先装低矮的小功率卧式元器件，然后装立式元器件和大功率卧式元器件，再装可变元器件、易损元器件，最后装带散热器的元器件和特殊元器件。

插件次序也是：先插跳线，再插卧式IC和其他小功率卧式元器件，最后插立式元器件和大功率卧式元器件；而开关、插座等有缝隙的元器件以及带散热器的元器件和特殊元器件一般都不插，留待上述已插元器件整体焊接以后再由手工分装来完成。

②常用电子元器件的安装a)集成电路(1C)的安装安装时应该注意以下几点：拿取时必须确保人体不带静电；焊接时必须确保电烙铁不漏电。

现代人们的衣着和生活环境有时可使人体带有静电，这种静电对于MOS器件的集成电路来说可形成几万伏的高压。

我们可以通过事先触摸一下自来水管、暖气管等接地的金属管道或较大型的落地金属物体、工作台的金属框架等来中和静电电荷。

由于高温下所有绝缘物的绝缘性能都会降低，所以电烙铁的漏电也不容忽视。

焊接时要预先接好电烙铁的安全地线，必要时可以采用临时拔掉电烙铁电源插头再来焊接的办法。

b)IC插座的安装尽管插座本身在电气上并无极性可言，但错误的安装方向将对以后IC的插入形成误导。

另外特别要注意每个引脚的焊接质量，因为IC插座的引脚的可焊性差，容易出现虚焊，焊接时可以适当采用活性较强的焊剂，焊后应加强清洗。

c)晶体管的安装各种晶体管在安装时要注意分辨它们的型号、出脚次序和正负极性；要注意防止在安装焊接的过程中对它们造成损伤。

小功率的三极管、场效应管和可控硅，封装外形有时完全相同，有些微型封装的器件，表面只能印一、两个标注字，容易混淆，应该尽量与它们的原包装一道拿取，一时用不完的要及时地放回原包装中去。

有时即使是同一种型号的器件，由于生产厂家不同、其出脚的次序也有变化，一定要认准其排列不要相互插错。

贴片式元器件的安装与测试

贴片式元器件的安装与测试一、贴片式元器件简介贴片式元器件（Surface Mount Device，简称SMD）是一种加工精度高、体积小、重量轻、可靠性高的电子元器件，已广泛应用于电子产品中。

二、贴片式元器件的安装贴片式元器件的安装分为手工贴装和自动贴装两种方式。

1. 手工贴装手工贴装适用于样机或需要紧急处理的少量元器件安装。

具体操作流程如下：（1）将SMD元器件按照图纸上的要求拆下来，用吸锡器或吸嘴把元器件从膜冷板上吸起来。

（2）同种元器件用手指捏在指甲缝中，然后用镊子拿起，尽量保持元器件的正确方向。

（3）将元器件搭放在部件点位上，使用电烙铁和焊锡搭配使用，注意控制镊子和烙铁的温度，避免过热损坏元器件。

2. 自动贴装自动贴装是现在工厂化生产的主要方式。

自动贴装生产线具有高效、准确、自动化的特点，是现代电子生产必不可少的工具。

（1）搭配使用载带上的元器件，是安装自动化的重要手段。

将元器件粘扣在载带上，然后将载带与自动贴装机连接即可。

（2）调整自动贴装机的锡膏块、联盟块等相关工艺参数，并根据产品样式调整焊点参数，例如铅柱长度、间距、角度等。

（3）将已标识好的PCB板放入机器中，机器自动进行元器件的定位、抽取、印制锡膏、粘贴元器件等步骤。

三、贴片式元器件的测试1. 万用表测试万用表对于测试电子元器件具有广泛的适用性和可靠性。

一般通过万用表测试的元器件包括电感、电容、电阻等。

测试过程如下：（1）将测试电源接触在电容电极上，同时将万用表的测试笔也接触在元器件的两极上，开始测试。

（2）通过之前的判断得出元器件的实际数值，进行比较，判断元器件是否损坏或者参数是否正确。

2. 调试测试仪测试调试测试仪是用于测试SMD元器件的专项工具，既可以测试贴片式有源器件，也可以测试有源器件。

调试测试仪具有测试精度高、速度快、使用方便等特点，是目前工厂化生产必不可少的专业工具。

（1）将被测试的元器件平铺在测试仪测试平台的电路上，然后将测试仪连接到元器件。

电子元器件的插装与焊接

在电子电气制品焊接中常采用中心夹有松香助焊剂、含锡量为六一％的锡铅焊锡丝!!也称为
松香焊锡丝
五.五.二焊接工具的选用
电烙铁是进行手工焊接最常用的工具!!它是根据电流通过加热器件产生热量的原理而制成的？？
一.普通电烙铁普通电烙铁有内热式和外热式!!普通电烙铁只适合焊接要求不高的场合使用？？功率一般为二0~五0W？？内热式电烙铁的发热元器件装在烙铁头的内部!!从烙铁头内部向外传热!!所以被称为内热式电烙铁？？它具有发热快!!热效率达到八五～九0%以上!!体积小、重量轻和耗电低等特点？？
五.三.二元器件引脚成形
一．元器件整形的基本要求【一】所有元器件引脚均不得从根部弯曲!!一般应留一.五mm以上？？因为制造工艺上的原因!!根部容易折断？？【二】手工组装的元器件可以弯成直角!!但机器组装的元器件弯曲一般不要成死角!!圆弧半径应大于引脚直径的一～二倍？？【三】要尽量将有字符的元器件面置于容易观察的位置？？
二．助焊剂
助焊剂是一种焊接辅助材料!!其作用如下：【一】去除氧化膜？？其实质是助焊剂中的氯化物、酸类同焊接面上的氧化物发生还原反应!!从而除去氧化膜？？反应后的生成物变成悬浮的渣!!漂浮在焊料表面？？【二】防止氧化？？液态的焊锡及加热的焊件金属都容易与空气中的氧接触而氧化？？助焊剂融化以后!!形成漂浮在焊料表面的隔离层!!防止了焊接面的氧化？？【三】减小表面张力？？增加熔融焊料的流动性!!有助于焊锡润湿和扩散？？【五】使焊点美观？？合适的助焊剂能够整理焊点形状!!保持焊点表面的光泽？？常用的助焊剂有松香、松香酒精助焊剂、焊膏、氯化锌助焊剂、氯化铵助焊剂等？？
电子装配生产线上常使用的防静电器材
(a)防静电工作服、帽 (b) 防静电手套

电子产品整机装配-最新年文档

电子产品整机装配装配技术是将电子零件、组件和部件按设计要求装配成整机的多种工艺的综合。

整机安装既需要有电气装配技术，又需要有机械装配技术。

因此装配技术是电子产品生产构成中极其重要的环节。

、整机装配的特点及方法一）组装特点电子产品的装配在电路上是指电子元器件在电路板上的焊接，在外形上是以具体的外壳为载体，通过连接件将它们成为一个整体的过程。

装配的主要特点：①装配是由焊接、等步骤的组合；②在装配的过程中质量难以掌控，如只能凭经验判断焊接质量，以手感判断开关等的装配质量等；③组装的工作人员之间存在差异。

二）组装方法针对具体产品，分析组装方案，选择最佳方案。

常用的组装方法有：①功能法；②组件法；③功能组件法。

二、印制电路板的组装电子元器件在电路板上的安装有机器安装和手工安装两种。

手工安装简单易行，但误装率高，效率低，机器安装速度快，误装率低，但引线成形要求严格，设备成本高。

常见的安装形式有：1）贴板安装。

它适用于防震要求高的产品。

电子元器件紧贴电路板。

如果是金属外壳的电子元器件，电路板表面又有铜箔导线，应有绝缘垫或绝缘套。

（2）悬空安装。

它适用于发热元件的安装。

电子元器件与电路板要有一定的距离，常见为4〜7mm左右。

3）垂直安装。

常见于电子元器件较密的电路板。

（4）埋头安装。

安装高度低，电子元器件抗震能力。

电子元器件的外壳埋于电路板的孔内，又称为嵌入式安装。

（5）有高度限制的安装。

电子元器件的限高安装，一般是先垂直插入，再向水平方向倾斜，以降低高度。

对质量较大的电子元器件为保证其抗震性，要做处理，保证其有足够的机械强度。

（6）支架固定安装。

对于如变压器、继电器等，常用金属支架固定。

三、装配工艺电子产品的质量好坏，除了电路设计的原因以外，更重要的还在于装配技术。

一）电子产品装配原则电子产品安装的基本原则是：前面的工序不得影响后面的工序的安装，先内后外、先轻后重、先铆后装、易碎后装。

二）组装的基本工艺要求及一般安装工艺流程1. 整机总装的基本工艺要求：（1）正确装配：①不合格的安装件不得装配；②注意安装元件的安全指标要求；③选用合适的紧固工具，掌握正确的紧固方法和合适的紧固力矩；④总装过程中不要损坏电子元器件；严格遵守安装的一般顺序，注意工序的衔接，防止工序颠倒；⑥ 操作技能应熟练掌握，严格执行三检（自检、互检、专职检验）规定。

电子元器件的安装要求与焊接工艺

电子元器件的安装要求与焊接工艺任何电子设备都离不开电子元器件的安装，在安装电子元器件的过程中，应根据相关的要求及注意事项对其进行操作。

1．清洁引脚电子元器件在安装前，应先将引脚擦除干净，最好选用细砂布擦拭，如图5-1所示，这样就可以去除引脚表面的氧化层，以便在焊接时容易上锡。

若是元器件的引脚已有镀层，可以根据使用情况不再进行清洁。

2．固定元器件的机械器件在插装元器件前，应先将插装那些需要机械固定的元器件，如功率器件的散热片、支架、卡子等，然后再插装需要固定的元器件，在安装电子元器件时，不可以用手直接碰元器件引脚或印制板上的铜箔，3．按次序安装电子元器件接下来在安装电子元器件时，应按一定的次序进行安装，先安装较低小功率的卧式电子元器件，然后再安装立式元器件及大功率的卧式元器件；将这些安装完成后，再安装可变元器件和易损坏的元器件，最后再安装带散热器的元器件和特殊元器件，即按照先轻后重、先里后外、先低后高的原则进行安装。

除此之外，在对电子元器件进行安装时，应做到整齐、美观、稳固的原则，应插装到位，不可以有明显的倾斜和变形现象，同时各元器件之间应留有一定的距离，方便焊接和有利于散热，如图5.2所示，通常情况下，元器件外壳之间的距离小于0.5 mm；引线焊盘间隔要大于2 mmo4．正确安装元器件安装电子元器件时，还应检查元器件是否安装的正确、是否有损伤；其极性是否按线路板上的丝印进行安装，不可以插反或是插错，如图5-3所示，若是空间位置有限制，应尽量将电子元器件放在丝印范围内。

5．对元器件引脚加工在电子元器件安装的过程中，若需要对电子元器件的引线部分进行操作时，应注意不可以直接在根部进行弯曲，由于制造工艺上的原因，根部很容易折断，一般应留有1.5 mm的距离，而且弯曲时的圆角半径R要大于引脚直径的两倍，并且弯曲后的两根引脚要与元器件自身垂直才可以，如图5-4所示。

6．按标识安装元器件为了易于辨认，在安装电子元器件时，各种电子元器件的标注、型号及数值等信息应朝上或是朝外安装，以利于焊接和检修时查看元器件的型号数据，如图5-5所示。

常用电子元器件安装注意事项

1、PCB安装方式？各自特点？答：（1）带有凹槽的立柱与带斜角的夹板固定。

优点：装卸方便可靠，对PCB上连接器定位准确；缺点：电路板边缘需留安装插件的距离；对于不同形状的PCB需做不同的导轨固定器。

（2）电路板开孔采用带螺纹立柱安装优点：适用性广泛；可多层布置节省空间。

缺点：装卸不便。

2、断路器、接触器安装注意事项？答：漏电短路器安装注意事项：（明达、施奈德、西门子。

天义等）1.安装前应检查漏电断路器铭牌上的数据与使用要求是否一致。

2.安装时不要太靠近大电流母线和交流接触器。

3所保护的设备外壳要可靠接地。

4.应充分考虑供电线路的供电方式、电压以及系统的接地形式。

5.安装具有短路保护的漏电断路器，必须保证有足够的飞弧距离。

mm6.组合式漏电断路器外部连接的控制回路，应使用铜导线，截面积不小于1.527.安装漏电断路器后，不能拆除原来低压线路或设备原来的接地保护措施，同时断路器负载侧中性线，不得与其他回路公用，?以免误动作。

8.安装时必须严格区分中性线和保护接地线。

三极四线式和四极式漏电断路器的中性线应接在断路器中，经过断路器的中性线不能再作为保护接地线使用，也不能重复接地或接电气设备外壳。

而保护地线不得接人漏电断路器内。

9.漏电断路器的保护范围应为独立回路，不能与其他回路有电气上的连接。

漏电断路器不能并联使用保护同一线路或电气设备。

10.安装结束后，应操作试验按钮，检查漏电断路器是否能可靠动作。

一般情况下应试验三次以上，并且都能正常动作才行。

交流接触器安装及使用注意事项接触器使用寿命的长短，工作的可靠性，不仅取决于产品本身的技术性能，而且与产品的使用维护是否得当有关。

在安装、调整时应注意以下各点：1. 安装前1.1 应检查产品的铭牌及线圈上的数据（如额定电压、电流、操作频率和负载因数等）是否符合实际使用要求。

1.2 用于分合接触器的活动部分，要求产品动作灵活无卡住现象。

1.3 当接触器铁心极面涂有防锈油时，使用前应将铁心极面上的防锈油擦净，以免油垢粘滞而造成接触器断电不释放。

集成电路晶体管安装方法

集成电路晶体管安装方法引言集成电路（Integrated Circuit，简称IC）是现代电子技术中的重要组成部分，它是将多个电子器件（如晶体管）集成在同一片半导体芯片上的技术。

而晶体管作为IC中最基本的器件之一，起到了控制电流的作用。

安装晶体管是制作IC的关键步骤之一，本文将介绍集成电路晶体管的安装方法。

准备工作在安装晶体管之前，我们需要准备以下材料和工具：1. 集成电路晶体管2. 半导体芯片基板3. 焊接工具（如焊锡、焊台、焊接丝等）4. 静电防护设备（如静电手套、静电垫等）安装步骤第一步：准备基板在进行晶体管的安装之前，首先需要准备好半导体芯片基板。

基板通常是由硅材料制成，上面已经刻印有电路图案。

需要确保基板干净无尘，并采取适当的防静电措施，以防止晶体管在安装过程中受到静电损害。

第二步：选择晶体管根据设计要求，选择合适的晶体管。

晶体管通常有不同的封装形式，如SOT-23、SOT-89等。

根据基板上的元器件参数表，选择与之匹配的晶体管。

第三步：涂抹锡膏在基板上的晶体管安装位置涂抹适量的锡膏。

锡膏可以提高焊接的精准度和可靠性。

涂抹锡膏时要保持平滑均匀的薄层，并避免过多的锡膏堆积。

第四步：放置晶体管将选定的晶体管小心地插入锡膏区域。

确保晶体管引脚正确对准基板上的焊盘，并轻轻按下晶体管，使其与锡膏紧密接触。

第五步：焊接晶体管使用焊台和焊锡，将晶体管与基板焊接。

首先，将焊台加热到适当的温度，通常在250-300摄氏度之间。

然后，用焊锡将晶体管引脚与基板上的焊盘连接起来。

焊接过程要保持稳定的手持和合理的加热时间，以避免晶体管被高温损伤。

第六步：清洁基板焊接完成后，使用清洁剂或无水酒精擦拭基板，清除焊接过程中产生的焊渣和污垢。

保持基板的干净，以确保晶体管的良好连接。

第七步：测试晶体管安装完成后，对晶体管进行测试。

通过使用测试仪器，如多用途测试仪，来检查晶体管的性能是否正常。

测试包括电流放大倍数、开关速度等参数。

电子产品组装工艺流程详解

电子产品组装工艺流程详解电子产品的组装工艺是保证产品质量和生产效率的重要环节，通过详细的工艺流程，可以确保产品在制造过程中达到预期的标准和要求。

本文将详细解析电子产品组装的工艺流程。

一、产品准备在开始组装之前，首先需要准备好相关的电子元器件和所需要的工具材料。

这些元器件包括电路板、电子元件、连接器和外壳等。

同时，还需要准备工艺流程指导书和质量检测相关的检测设备。

二、元器件焊接元器件焊接是电子产品组装的核心工艺环节，通常有手工焊接和机器焊接两种方式。

1. 手工焊接手工焊接一般用于小规模生产和样品制作。

操作者根据电路板上的标志和焊接点，使用电烙铁和焊锡将元件焊接在正确的位置上。

焊接完成后，需要进行目视检查，确保焊点的质量和连接的稳固性。

2. 机器焊接机器焊接适用于大规模生产情况下，可以提高生产效率和焊接质量的一致性。

常见的机器焊接方式有波峰焊、无铅焊等。

操作者需要根据工艺要求调整机器参数，并进行焊接过程的监控和质量检测。

三、产品装配在元器件焊接完成后，需要进行产品的装配工作，包括电路板安装、连接器插拔、固定螺丝等。

装配过程需要特别注意产品的结构和外观要求，确保各个部件的位置和定位准确。

四、外壳组装外壳组装是为了保护电子产品内部的元器件和电路，并为用户提供良好的外观和使用体验。

外壳组装一般包括拆模、打孔、喷涂等工艺流程。

在组装过程中，操作者需要保持清洁，并防止静电对产品造成损害。

五、功能测试和调试组装完成后的电子产品需要进行功能测试和调试，以确保产品符合设计要求和标准。

测试可以通过专门的测试设备和测试程序进行，也可以通过人工操作进行功能测试。

六、产品质检产品质检是保证产品质量的重要环节，包括外观检查、性能测试、环境适应性测试等。

合格的产品通过质检后，可以进行包装和发货。

七、产品包装和发货在产品包装和发货环节，需要确保产品的安全性和完整性。

包装过程应该根据产品的特点和运输要求选择合适的包装材料，并进行标识和记录。

什么是电子元件的安装方式如何选择适当的安装方式

什么是电子元件的安装方式如何选择适当的安装方式电子元件是现代电子设备中不可或缺的部分，其安装方式的选择对于电子产品的性能和可靠性具有重要的影响。

本文将介绍电子元件的安装方式以及选择适当的安装方式的方法。

一、电子元件的安装方式1. 表面贴装（Surface Mount Technology，SMT）表面贴装是一种常见的电子元件安装方式，其中电子元件通过焊盘与印刷电路板（Printed Circuit Board，PCB）的焊点连接。

SMT具有安装密度高、生产效率高、体积小等优点，适用于复杂的电子产品。

2. 穿孔贴装（Through-Hole Technology，THT）穿孔贴装是一种传统的电子元件安装方式，其中电子元件通过孔穿插在PCB上，并通过焊接与PCB连接。

THT具有焊接牢固、可靠性高等优点，适用于对可靠性要求较高的电子设备。

3. 混合安装（Mixed Technology）混合安装是指同时采用SMT和THT安装方式的组合。

通过灵活的安装方式，可以充分发挥SMT和THT各自的优点，同时满足高密度和可靠性的要求。

二、如何选择适当的安装方式选择合适的安装方式需考虑以下几个因素：1. 产品设计要求根据电子产品的设计要求，包括尺寸、重量、功耗等方面的要求，来确定适合的安装方式。

如果要求小型化、轻便化，可以选择SMT安装方式；如果要求可靠性和耐用性，可以选择THT安装方式。

2. 生产成本不同的安装方式在生产过程中的成本也不同。

SMT安装方式能够提高生产效率和自动化程度，减少人力成本；THT安装方式则需要较多的人工操作。

因此，在考虑生产成本时需要权衡不同的安装方式。

3. 产品可靠性电子产品的可靠性是衡量其质量和性能的重要指标之一。

对于某些对可靠性要求较高的应用，如航空航天、医疗设备等领域，THT安装方式因其焊接牢固、耐震动等特性，更适合于这些应用。

4. 工艺要求不同的安装方式需要不同的工艺和设备支持。

电子元器件装配工艺流程

电子元器件装配工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
