城市道路及市政工程-城市道路平面设计
城市道路工程(设计审批流程、几何设计、交叉口设计)
城市道路工程设计审批流程1、基本概念1.1城市道路道路系统依据地理位置和主要功能的不同划分为公路与城市道路两种。
公路：是指位于城区之外，用以连接城市、乡镇，主要供机动车行驶的道路，功能相对单一。
城市道路（简称道路）：是指供城市区域内机动车、非机动车、行人使用的道路，同时也是市政基础设施的载体。
并承担与市外公路系统相连接的功能。
城市道路承载着交通、市政管廊、公共服务、生态环境、城市景观、防灾减灾等多种功能，因此城市道路路网系统成为整个城市的命脉。
1.2道路设计■道路设计就是根据规划条件的要求，结合现状建设条件，按照相应规则要求，加工成可供施工使用的图纸文件的创作过程。
其中的规则是指法律法规、规范标准、基建程序等。
审批流程是基建程序的关键部分，设计流程源于审批流程，同时服务于审批流程，二者是一体的。
这就是我们为什么要讲解审批流程的原因。
■道路设计过程基本划分为两个阶段：前期研究阶段和工程设计阶段。
前期研究阶段－－包括规划方案、设计方案、立项与可研。
工程设计阶段－－包括初步设计、施工图设计。
1、建设单位－即业主单位，全面负责项目运作（包括规划、设计、立项、招标、实施、移交其他部门或自行运营管理）。
2、规划单位－负责道路规划方案或规划条件、排水规划方案、河道规划条件的编制。
3、设计单位－有市政公用工程设计资质的单位，负责编制道路、桥梁、排水等各专业的各阶段设计文件，不同等级道路要求资质级别不同；有管线综合资质单位，负责编制管线的项目综合、设计综合。
4、施工相关单位－施工单位、监理单位、质检单位等。
5、勘察测量单位－勘察单位提供各阶段地勘报告和水文报告，参与施工验槽、不良地基处理等。
测量单位提供实测地形图，参与钉桩、放线交桩等工作。
6、技术审批单位－规划委或规划局，负责方案初设审批、两证一书许可。
交通工程一般由交管部门负责方案审批。
7、投资审批单位－发改委，负责立项、可研、初设批复。
8、施工许可单位－住建委，审批发放施工许可证。
市政道路方案设计说明(市政工程(含道路、交通专业等)
某某某某某某某某某某某某某某某某某某初步设计说明1、工程概况1.1项目的地理位置项目地理位置图平阳县，隶属于浙江省温州市。
地处浙江东南沿海，陆域介于北纬27°21ˊ～27 °46ˊ、东经120°24ˊ～121°08ˊ之间，陆域面积1051平方千米，海域面积1300平方千米本项目位于温州市平阳县某某某，某某某是浙江省温州市平阳县下辖镇，地处平阳县西北部，东、东南、南、西南、西与水头镇为邻，西北与文成县平和乡接壤，北、东北与瑞安市高楼镇交界。
行政区域面积80.10平方千米。
1.2工程规模、概况本次设计某某某道路起点西接某某某，道路起点桩号K0+000，终点桩号K0+888，实施道路全长888m，现状道路红线宽度1.9~7.6米，等级参照城市支路标准，设计行车速度为20Km/h。
1.3道路现状现状某某某为周边居民出行的主要通道，沿线两侧有大量居民住房及商业用地，现状道路为水泥混凝土路面，路面破损严重，多处出现板块沉陷，脱空、开裂等路面病害，严重影响居民的正常出行及某某某的镇容镇貌。
因此本次设计对现状道路进行提升改造，并对沿线附属设施进行补充设计。
现状道路（一）现状道路（二）现状道路（三）现状道路（四）1.4 设计内容我院承担该项目的设计内容为道路工程、交通工程等。
2、设计依据2.1设计依据1、建设单位提供的电子地形图；2、相关规范及地方法规；3、本工程签订的设计合同。
2.2采用规范( 1 )《城市道路工程设计规范》（CJJ37-2012）（2016版）( 2 )《城市道路交通规划设计规范》（GB 50220-95）( 3 )《城镇道路路面设计规范》（CJJ 169-2012）( 4 )《城市道路路线设计规范》（CJJ 193-2012）( 5 )《城市道路路基设计规范》（CJJ 194-2013）( 6 )《城市道路交叉口规划规范》（GB50647-2011）( 7 )《城市道路交叉口设计规程》（CJJ152-2010）( 8 )《城市道路工程施工与质量验收规范》（CJJ 1-2008）( 9 )《城市道路交通标志和标线设置规范》（GB 51038-2015）(10)《道路交通标志和标线》（GB 5768.1.2.3-2009）(11)《道路交通标志板及支撑件》（GB/T 23827-2009）(12)《道路交通反光膜》（GB/T 18833—2012）(13)《城市道路交通设施设计规范》（GB 50688-2011）(14)《温州市市政工程设计导则》2012.09；(15)建设部发布的国家《工程建设标准强制条文》（城市建设部分 2013年版）建设部、交通部颁发的其它有关规范。
道路平面设计工作总结报告
道路平面设计工作总结报告
近年来，随着城市化进程的加速和交通需求的增加，道路平面设计工作变得愈
发重要。
作为道路交通基础设施的重要组成部分，道路平面设计工作的质量直接关系到交通安全和交通效率。
因此，对道路平面设计工作进行总结和分析，对于提高道路交通基础设施的质量和水平具有重要意义。
在道路平面设计工作中，首先需要充分了解道路的使用需求和交通流量情况。
根据道路的功能定位和使用要求，合理确定道路的设计标准和参数，从而确保道路设计满足实际需求。
同时，对交通流量进行科学分析和预测，为道路设计提供合理的交通容量和通行能力。
其次，道路平面设计工作需要充分考虑道路的地理环境和地形地貌特征。
根据
道路所处地区的地质条件和气候特点，合理选择道路材料和结构形式，确保道路在各种自然环境下都能够保持稳定和安全。
同时，对道路的地形地貌进行详细测量和分析，为道路设计提供合理的纵、横断面和坡度参数，从而确保道路的平顺和舒适性。
此外，道路平面设计工作还需要充分考虑交通安全和环保要求。
在道路设计中，需要合理设置交通标志、标线和设施，确保交通安全和交通秩序。
同时，需要合理设置雨水排放系统和绿化带，确保道路在雨水天气下能够有效排水和保持环境卫生。
总的来说，道路平面设计工作是一项复杂而细致的工作，需要充分考虑道路的
使用需求、地理环境和交通安全等多方面因素。
只有在这些方面都得到合理考虑和充分保障的情况下，才能够设计出满足实际需求、安全稳定、环保高效的道路交通基础设施。
希望未来在道路平面设计工作中，能够进一步提高设计水平和质量，为城市交通发展和交通安全做出更大的贡献。
城乡规划相关知识-城市道路交通工程-城市道路规划设计-第二节城市道路横断面规划设计
城乡规划相关知识-城市道路交通工程-城市道路规划设计-第二节城市道路横断面规划设计[单选题]1.下列对机动车道通行能力的表述，哪项是正确的？()[2018年真题] （江南博哥）A.靠近道路中线的车道最小，最右侧的车道最大B.靠近道路中线的车道最小，最右侧的车道次之，二者中间的车道最大C.靠近道路中线的车道最大，最右侧的车道最小D.靠近道路中线的车道最大，最右侧的车道次之，二者中间的车道最小正确答案：C参考解析：城市道路一条车道的小汽车理论通行能力为每车道1800辆/h。
多条机动车道上的车辆从一个车道转入另一个车道（超车、转弯、绕越、停车等）时，会影响另一车道的通行能力。
因此，靠近中线的车道通行能力最大，右侧同向车道通行能力将依次有所折减，最右侧车道的通行能力最小。
假定最靠中线的一条车道为1，则同侧右方向第二条车道通行能力的折减系数为0.80～0.89，第三条车道的折减系数为0.65～0.78，第四条为0.50～0.65。
[单选题]2.城市道路中，一条公交专用车道的平均最大通行能力为()车辆/小时。
[2013年真题]A.200～250B.150～200C.100～150D.50～100正确答案：D参考解析：城市道路中，一条车道的小汽车理论通行能力为每车道1800辆/h。
靠近中线的车道，通行能力最大，右侧同向车道通行能力将依次有所折减，最右侧车道的通行能力最小。
假定最靠中线的一条车道的通行能力为1，则同侧右方向第二条车道通行能力的折减系数约为0.80～0.89，第三条车道的折减系数约为0.65～0.78，第四条车道的折减系数约为0.50～0.65。
因此一条车道的平均最大通行能力如表2-1-2-1所示。
表2-1-2-1一条车道的平均最大通行能力[单选题]3.下列有关城市机动车车行道宽度的表述，哪项是正确的？()[2013年真题]A.大型车车道或混合行驶车道的宽度一般选用3.5米B.两块板道路的单向机动车车道数不得少于2条C.四块板道路的单向机动车车道数至少为3条D.行驶公共交通车辆的次干路必须是两块板以上的道路正确答案：B参考解析：机动车道的宽度取决于通行车辆的车身宽度和车辆行驶过程中横向的必要安全距离。
市政道路工程设计理念

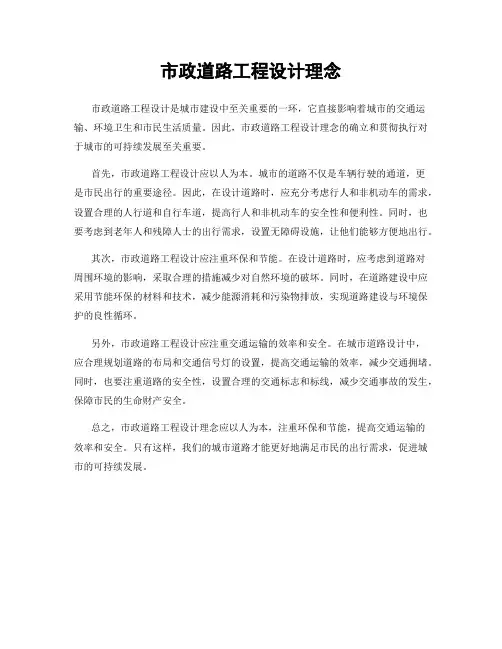

市政道路工程设计理念
市政道路工程设计是城市建设中至关重要的一环，它直接影响着城市的交通运输、环境卫生和市民生活质量。
因此，市政道路工程设计理念的确立和贯彻执行对于城市的可持续发展至关重要。
首先，市政道路工程设计应以人为本。
城市的道路不仅是车辆行驶的通道，更
是市民出行的重要途径。
因此，在设计道路时，应充分考虑行人和非机动车的需求，设置合理的人行道和自行车道，提高行人和非机动车的安全性和便利性。
同时，也要考虑到老年人和残障人士的出行需求，设置无障碍设施，让他们能够方便地出行。
其次，市政道路工程设计应注重环保和节能。
在设计道路时，应考虑到道路对
周围环境的影响，采取合理的措施减少对自然环境的破坏。
同时，在道路建设中应采用节能环保的材料和技术，减少能源消耗和污染物排放，实现道路建设与环境保护的良性循环。
另外，市政道路工程设计应注重交通运输的效率和安全。
在城市道路设计中，
应合理规划道路的布局和交通信号灯的设置，提高交通运输的效率，减少交通拥堵。
同时，也要注重道路的安全性，设置合理的交通标志和标线，减少交通事故的发生，保障市民的生命财产安全。
总之，市政道路工程设计理念应以人为本，注重环保和节能，提高交通运输的
效率和安全。
只有这样，我们的城市道路才能更好地满足市民的出行需求，促进城市的可持续发展。
市政道路设计包括哪些内容
市政道路设计包括哪些内容市政道路设计包括哪些内容1、路线设计是道路设计方案的核心，是对道路布置进行具体设计，包括道路平面、纵断面、横断面和道路交叉等设计内容；城市道路路线设计还应包括与交通组织、市政管线、公共设施、绿化景观、生态环境的总体协调。
2、城市道路设计特点：（1）城市道路设计具有系统性的特点城市道路工程的建设应包括规划、业主单位、设计单位、施工单位、监理单位以及其他相关部门，同时众部门之间并不是相互独立的，而是相辅相成，相互协作的关系，道路工程的任何一个阶段都需要多个部门的共同协作。
例如从道路的规划到完成可行性研究报告，主要需要规划、业主和设计单位的共同参与；从设计招标到竣工验收，主要需要业主、设计、施工、监理和质检等部门的相互协作。
由此可以看出，道路的设计过程体现了系统科学的思想，可将道路的最终修筑看作是一个整体，而在道路的修筑过程中所涉及到的相关部门视为整体中的要素，只有各要素之间合理、高效的相互协作，才能顺利的完成最终的认为，整个过程体现了系统科学中的由总到分，由分到总的原则。
（2）城市道路设计具有复杂性的特点城市道路设计涉及到的专业包括测量钻探、道路、桥隧、交通、照明、排水、绿化等，在不同设计阶段各专业工作的侧重点将有所区别。
测量钻探是各项工作的前提，此项工作应该由勘探部门所负责，而道桥部门则负责路线走向、平纵横、路基处理等工作，最后，照明、排水和绿化等工作则由市政部门所完成。
道路设计工作涉及专业虽多，可是各专业并不是独立的，是相互关联的，在项目负责人的统一协调下完成从方案规划到施工图的最终设计。
（3）城市道路设计具有主观性的特点城市道路最终以何种形式呈现的世人面前，主要是设计人员所决定的，设计人员具有的主观性也变相的说明了道路设计具有主观性的特点。
城市道路项目从方案的确定到最终的实施阶段中的任何一个过程中，设计工作总是最前面的一个环节，其它部门的工作都是围绕着设计方案进行的，各个部门可以对设计方案提出反馈意见，但最终的设计方案还是由设计人员而定，设计人员通过所掌握的专业知识完成设计图纸，为了能保证在道路设计的过程中各部门的工作可以高效有序地进行，设计人员应该同时具备协调沟通、技术应用以及对设计阶段认识和工程总结等能力，确保使工程顺利展开。
市政道路
1、快速路
主要为城市大量长距离、快速交通服务 只准汽车行驶，控制出入 四车道以上、有中央分隔带 全部或部分采用立体交叉 与次干道可采用平面交叉、与支路不能直 接相交 设计年限：20年 例如北京市的二环路或三环路
快 速 路
2、主干道 城市道路网的骨架，联系主要工业区、住宅、 港口、车站等地区，以交通功能为主 一般为六车道，非、机动车分离 可以不设立体交叉，扩大交叉口来提高通行 能力 两侧不宜设吸引人流的建筑物 设计年限：20年
主 干 路
3、次干道 配合城市主干道，联结、集散交通作用，连接 主干路的辅助性干道 连接城市各部分并集散交通，兼有服务功能， 可设置停车场 一般是四车道，可不设非机动车道 设计年限：15年
次 干 路
支 路
4、支路 以服务功能为主，联结干道，沿街以居住建筑 为主 是一个地区内的道路 设计年限：10—15年
直线的最小长度
（a）同向曲线 同向曲线是指两个转向相同的相邻曲线间连以直线所形成 的平面线形。当此直线较短时，在视觉上容易形成直线与两端 的曲线构成反弯的错觉，过短时甚至会把两曲线看成是一个曲 线，这就破坏了线形的连续性，且容易造成驾驶员操作失误， 应尽量避免。 大量观测资料证明，行车速度愈高，驾驶员愈是注意远处 的目标，这个距离在数值上大约是行车速度V（以km/h计）的6 倍（以m计）。因此规范规定，同向曲线间直线最小长度（以 m计）以不小于行车速度V（以km/h计）的6倍为宜；有特殊困 难时，不低于2.5V。
补充：平面线形
在平面上道路线形由直线和曲线组成。
•直线（直线的最大长度 、直线的最小长度 ） •曲线（平曲线+缓和曲线） •直线、平曲线、缓和曲线称之为“平面线形三要素”。
城乡规划相关知识-城市道路交通工程-城市道路规划设计-第一节城市道路规划设计
城乡规划相关知识-城市道路交通工程-城市道路规划设计-第一节城市道路规划设计[单选题]1.《城市综合交通体系规划标准》将城市道路划分为大、中、小类，下列哪项分类数量是（江南博哥）正确的？()[2019年真题]A.3大类、4中类、8小类B.3大类、4中类、6小类C.2大类、4中类、8小类D.2大类、4中类、6小类正确答案：A参考解析：《城市综合交通体系规划标准》（GB/T51328—2018）第12.2.1条规定，按照城市道路所承担的城市活动特征，城市道路应分为干线道路、支线道路，以及联系两者的集散道路3个大类；城市快速路、主干路、次干路和支路4个中类和8个小类。
[单选题]2.快速路辅路的功能相当于()。
[2019年真题]A.Ⅰ级主干路B.Ⅱ级主干路C.Ⅲ级主干路D.支路正确答案：C参考解析：《城市综合交通体系规划标准》（GB/T51328—2018）第12.2.3条规定，城市道路的分类与统计应符合下列规定：①城市快速路统计应仅包含快速路主路，快速路辅路应根据承担的交通特征，计入Ⅲ级主干路或次干路；②公共交通专用路应按照Ⅲ级主干路，计入统计；③承担城市景观展示、旅游交通组织等具有特殊功能的道路，应按其承担的交通功能分级并纳入统计；④Ⅱ级支路应包括可供公众使用的非市政权属的街坊内道路，根据路权情况计入步行与非机动车路网密度统计，但不计入城市道路面积统计；⑤中心城区内的公路应按照其承担的城市交通功能分级，纳入城市道路统计。
[单选题]3.城市道路规划设计的基本内容不包括()。
[2012年真题]A.道路附属设施设计B.交通管理设施设计C.沿道路建筑立面设计D.道路横断面组合设计正确答案：C参考解析：城市道路规划设计一般包括：①路线设计；②交叉口设计；③道路附属设施设计；④路面设计；⑤交通管理设施设计。
其中，道路选线、道路横断面组合、道路交叉口选型等都是属于城市总体规划和详细规划的重要内容。
沿道路建筑立面设计属于建筑规划设计的范围。
2019城市道路设计规范CJJ37-90
各省、自治区、直辖市建委（建设厅），计划单列市建委，国务院有关部门：根据原国家城建总局（80）城发科字第207号文的要求，由北京市市政设计研究院主编的《城市道路设计规范》，业经审查，现批准为行业标准，编CJJ 37—90，自一九九一年八月一日起施行。
本标准由建设部城镇道路桥梁标准技术归口单位北京市市政设计研究院归口管理。
其具体解释等工作由北京市市政设计研究院负责。
本标准由建设部标准定额研究所组织出版。
1991年3月4日第一章总则第1.0.1条为使城市道路设计达到技术先进，经济合理，安全适用，保证质量，特制定本规范。
第1.0.2条本规范适用于大、中、小城市以及大城市的卫星城等规划区内的道路、广场、停车场设计。
街坊内部道路与县镇道路不属本规范范围。
新建道路必须按照本规范进行设计。
在旧城市道路改建设计中，个别指标受特殊条件限制，达不到本规范规定标准时，经过技术经济比较，近期工程可做合理变动，待逐步改造后达到规范要求。
城市道路与公路以城市规划区的边线分界。
城市与卫星城等规划区以外的进出口道路可参照本规范与公路等有关规范选用适当标准进行设计。
进出口道路以外部分应按公路等有关规范执行。
第1.0.3条应按照城市总体规划确定的道路类别、级别、红线宽度、横断面类型、地面控制标高、地下杆线与地下管线布置等进行道路设计。
应按交通量大小、交通特性、主要构筑物的技术要求进行道路设计，并应符合环境保护的要求。
在道路设计中应处理好近期与远期、新建与改建、局部与整体的关系，重视经济效益、社会效益与环境效益。
在道路设计中应妥善处理地下管线与地上设施的矛盾，贯彻先地下后地上的原则、避免造成反复开挖修复的浪费。
在道路设计中应综合考虑道路的建设投资、运输效益与养护费用等关系，正确运用技术标准，不宜单纯为节约建设投资而不适当地采用技术指标中的低限值。
道路设计应根据交通工程要求，处理好人、车、路、环境之间的关系。
道路的平面、纵断面、横断面应相互协调。
城市道路工程设计规范(2016年版)
城市道路工程设计规范C ode f or d esign of u rban r oad e ngineering（2016年版）2012-01-11发布2012-05-01实施中华人民共和国住房和城乡建设部发布修订说明本次局部修订是根据住房和城乡建设部《关于印发2016年工程建设标准规范制订、修订计划的通知》（建标函[2015]274号）的要求，由北京市市政工程设计研究总院有限公司会同有关单位对《城市道路工程设计规范》CJJ37-2012进行修订而成。
本次局部修订依据海绵城市建设对城市道路提出的相关要求，对原有条文中道路分隔带及绿化带宽度、道路横坡坡向、路缘石形式、道路路面以及绿化带入渗及调蓄要求、道路雨水排除原则等相应修改或补充规定。
本次局部修订条文合计9条，修订的主要技术内容是：1．补充了需要在道路绿化带或分隔带中设置低影响开发设施时，绿化带或分隔带的宽度要求，以及各种设施间的设计要求。
2．增加立缘石的类型和布置型式。
3．细化了道路横坡的坡向规定。
4．按海绵城市建设的要求补充道路雨水低影响开发设计的原则和要求。
5．按《室外排水设计规范》GB50014修订的内容，调整了道路排水采用的暴雨强度的重现期规定。
6．补充了低影响开发设施内植物的种植要求。
本规范中下划线为修改的内容，用黑体字表示的条文为强制性条文，必须严格执行。
本规范由住房和城乡建设部负责管理和对强制性条文的解释，由北京市市政工程设计研究总院有限公司负责具体技术内容的解释。
执行过程中如有意见和建议，请寄送北京市市政工程设计研究总院有限公司（地址：北京市海淀区西直门北大街32号3号楼（市政总院大厦），邮政编码：100082）本次局部修订的主编单位、参编单位、主要起草人员、主要审查人员：主编单位：北京市市政工程设计研究总院有限公司参编单位：天津市市政工程设计研究院重庆市设计院主要起草人员：和坤玲王晓华杨斌盛国荣审查人员：张辰包琦玮李俊奇赵锂白伟岚任心欣5 横断面5.3 横断面组成及宽度5.3.4 路侧带可由人行道、绿化带、设施带等组成（图5.3.4），路侧带的设计应符合下列规定：图5.3.4 路侧带1 人行道宽度必须满足行人安全顺畅通过的要求，并应设置无障碍设施。
市政道路设计与公路设计有什么不同,就业前景怎样？
造价通：市政道路设计与公路设计有什么不同,就业前景怎样？从工程的复杂程度上来说，市政道路设计与公路设计排名一样。
主干道，特别是城市里面的主干道是最难的。
难在哪里呢?首先设计比较关键，市政的道路设计基本是各专业的基础：道路排水设计、桥梁设计(如果有的话)、各个专业管线设计都需要道路设计的平面、纵断面、横断面。
另外交通设计还与道路横断面、交叉口渠化情况有直接联系。
响应的不只是你做完以后提给下个专业的问题，你的纵坡能不能满足排水要求，能不能满足管线敷设覆土，你的断面能布开几个车道?交叉口渠化能不能满通设计要求?跨越河道时设计标高能不能满足防洪水位要求?这些都是道路设计中要考虑的因素。
其次设计中影响因素多，协调难度大。
从前期的方案设计到可行性研究报告到初步设计到施工图。
影响你设计方案的因素非常多，有些可能是决定性的。
比如征地拆迁因素，有时候就是那么几栋不起眼的小房子拆不掉逼着你调线，改断面。
比如苗木迁移，现在城市越来越注意对树木的保护，胸径大一点的行道树如法桐，槐树迁移起来很麻烦，园林局就得走好几圈。
另外诸如跟铁路交叉要跟铁路局打交道，出入口设计要协调沿线单位，专业管线像给水、燃气、热力、弱电、电力(强电)等等还要跟管线单位协调。
一个稍微大一点的项目，只是协调会就开个没完~其实上面有些工作是其他专业而非道路专业的，但是道路专业设计人一般都是一个市政项目的主要负责人，或者把握总体的，这些因素或多或少都会牵扯很多精力。
公路设计对规划的执行，对过程的控制都要更严格而且专业，很多公路设计院都是勘察测绘设计一体，很多施工也算上，这个市政院相对少一些。
总体来说，市政道路较之国省高速来讲更为庞杂与具体。
从就业来看，在高速路网已经初步饱和的情况下，市政道路方向更具潜力。
哪里有关于造价的资料学习？登录造价通云知查看详情便知道。
1。
市政工程识图与构造 第八章-城市道路工程图
二、城市轨道交通的轨道结构
（一）钢轨和轨枕
（二）连接构件 （三）道床
（四）岔道
三、城市轨道交通的线路设计
（一）轨道交通的线路设计特点
（二）轨道交通的站位与线路 （三）轨道交通高架线路横断面布置图
3、次干路 与主干路结合组成城市道路网，起集散交通的作用， 兼有服务功能。次干路两侧可设置公共建筑物的进出口， 并可设置机动车和非机动车的停车场，公共交通站点和 出租车服务站。
4、支路
为次干路与居民区、工业区、市中心区、市政公用 设施用地、交通设施用地等内部道路的连接线，解决局 部区域交通，以服务功能为主。支路可与平行于快速路 的道路相接，但不得与快速路直接相接。支路需要与快 速路交叉时应采用分离式立体交叉跨过或穿过快速路。
（三）高架道路的组成
高架道路系统包括高架道路、上下匝道、两端衔接点、 相邻地面道路网络 高架道路组成：基本路段、交织区、匝道连接点
二、高架道路的设计与施工图
（一）高架道路平面线形
（二）高架道路纵断面图
（三）高架道路横断面图
城市道路工程图
第十节 城市轨道工程
一、概述
（一）城市客运交通系统结构
（1）透明米格纸背面 （2）选定比例 （3）绘制原地面标高线 （4）设计路面标高线 （5）图样上注明水准点位置、编号及高程，注明桥涵 等构筑物的类型、编号及相关数据，竖曲线的图利及 相关数据等 （6）注写图名、图标、比例及图纸编号，注明起止桩 号
城市道路工程图
第四节 城市道路路线横断面图的内容与识图
3、按交通组织特性分 （1）无交织型 （2）有交织型 （3）有平交型
城市道路平面设计规范标准
第一节平面设计第５．１．１条平面设计应符合下列原则：一、道路平面位置应按城市总体规划道路网布设。
二、道路平面线形应与地形、地质、水文等结合，并符合各级道路的技术指标。
三、道路平面设计应处理好直线与平曲线的衔接，合理地设置缓和曲线、超高、加宽等。
四、道路平面设计应根据道路等级合理地设置交叉口、沿线建筑物出入口、停车场出入口、分隔带断口、公共交通停靠站位置等。
五、平面线形标准需分期实施时，应满足近期使用要求，兼顾远期发展，减少废弃工程。
第５．１．２条直线、平曲线的布设与连接宜符合下列规定：一、计算行车速度大于或等于６０ｋｍ/ｈ时，直线长度宜满足下列要求：１．同向曲线间的最小直线长度（ｍ）宜大于或等于计算行车速度（ｋｍ/ｈ）数值的六倍。
２．反向曲线间的最小直线长度（ｍ）宜大于或等于计算行车速度（ｋｍ/ｈ）数值的二倍。
当计算行车速度小于６０ｋｍ/ｈ，地形条件困难时，直线段长度可不受上述限制，但应满足设置缓和曲线最小长度的要求。
二、计算行车速度大于或等于４０ｋｍ/ｈ时，半径不同的同向圆曲线连接处应设置缓和曲线。
受地形限制并符合下述条件之一时，可采用复曲线。
１．小圆半径大于或等于不设缓和曲线的最小圆曲线半径；２．小圆半径小于不设缓和曲线的最小圆曲线半径，但大圆与小圆的内移值之差小于或等于０．１ｍ；３．大圆半径与小圆半径之比值小于或等于１．５。
三、计算行车速度大于或等于４０ｋｍ/ｈ时，长直线下坡尽头的平曲线半径应大于或等于不设超高的最小半径。
在难以实施地段，应采取防护措施。
四、计算行车速度小于４０ｋｍ/ｈ，且两圆半径都大于不设超高最小半径，可不设缓和曲线而构成复曲线。
第５．１．３条道路的圆曲线半径应采用大于或等于表５．１．３规定的不设超高最小半径值。
当受地形条件限制时，可采用设超高推荐半径值。
地形条件特别困难时，可采用设超高最小半径值。
第５．１．４条平曲线由圆曲线及两端缓和曲线组成。
平曲线长度与圆曲线长度应大于或等于表５．１．４-１的规定值。
2012-城市道路路线设计规范-城市道路设计规范
城市道路路线设计规范Code for design of urban road alignmentCJJ 193-2012批准部门：中华人民共和国住房和城乡建设部施行日期：2 0 1 3 年 3 月 1 日中华人民共和国住房和城乡建设部公告第1506号住房城乡建设部关于发布行业标准《城市道路路线设计规范》的公告现批准《城市道路路线设计规范》为行业标准，编号为CJJ 193-2012，自2013年3月1日起实施。
其中，第6．6．1、10．2．1条为强制性条文，必须严格执行。
本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。
前言中华人民共和国住房和城乡建设部根据住房和城乡建设部《关于印发<2008年工程建设标准规范制订、修订计划(第一批)>的通知》(建标[2008]102号)的要求，规范编制组经广泛调查研究，认真总结实践经验，吸取有关科研成果，参考国外现行标准，并在广泛征求意见的基础上，编制了本规范。
本规范主要技术内容是：1．总则；2．术语和符号；3．基本规定；4．总体设计；5．横断面设计；6．平面设计；7．纵断面设计；8．线形组合设计；9．道路与道路交叉；10．道路与轨道交通线路交叉。
本规范中以黑体字标志的条文为强制性条文，必须严格执行。
本规范由住房和城乡建设部负责管理和对强制性条文的解释，由上海市政工程设计研究总院(集团)有限公司负责具体技术内容的解释。
执行过程中如有意见或建议，请寄送上海市政工程设计研究总院(集团)有限公司(地址：上海市中山北二路901号，邮政编码：200092)。
本规范主编单位：上海市政工程设计研究总院(集团)有限公司本规范参编单位：北京市市政工程设计研究总院天津市市政工程设计研究院同济大学本规范主要起草人员：王士林赵建新和坤玲王晓华方守恩孔庆伟赵广福张慧敏朱兆芳秦健张兰芳崔新书邢锦陈雨人欧阳全裕汪凌志张琦张欣红本规范主要审查人员：崔健球徐波张汎杨斌袁韬吴瑞麟魏立新马国纲徐一峰裴玉龙11 总则1．0．1 为规范城市道路工程设计，合理确定路线设计技术指标，做到技术先进，安全可靠，经济合理，与城市环境相协调，制定本规范。
城市道路横断面设计
（1）单幅路 俗称“一块板”断面，各种车辆在车道上混合行驶。 交通组织形式：双向不分离、机非不分离； 优点：占地少、车道使用灵活； 缺点：通行能力低、安全性差。 适用于车流量不大、非机动车少、建筑红线较窄的次干路、
支路，以及拆迁困难的地段或商业性路段；某些有特殊功能要 求的路段也可采用此型式。
单幅路（一块板）
交通组成、设计车速、地形条件等因素确定。在保证必要 的通行能力、交通安全与畅通的前提下，尽量做到用地省， 投资少，道路能发挥其最大的经济效益和社会效益。
（一）城镇道路横断面综合布置的原则 1、应在红线宽度内 2、保证交通安全与通畅 3、充分发挥绿化作用 4、保证雨水排除 5、避免管线等
6、要与各类建筑和公用设施协调
道路横断面设计的主要任务是合理确定车行道（机动 车道和非机动车道）、人行道、分隔带、绿化带、设 施带等各部分的几何尺寸及其相互布置关系。
沿道路宽度方向，垂直于道路中心线所作的竖向
剖面称为道路横断面。
城市道路横断面由车行道、人行道、绿带和道路
附属设施用地等组成。其总宽度为城市道路横断面的
路幅宽度。规划道路的路幅边线常用红线绘制，是道
缺点：机非混行，影响道路通行能力的主要矛盾未解决，且 车道使用灵活性降低。
适用于单向二车道以上、非机动车较少的路段，快速路多是 此形式（但无非机动车道）。横向高差较大的路段也可采用 此形式。
双幅路（两块板）
设中央分隔带，分隔对向车流 适用：城市快速路和郊区道路
“二块板”横断面
压缩中央分隔带开辟左转专用车道
第一节 概述
一、城镇道路横断面的综合布置 公路横断面的组成和各部分的尺寸要根据设计交通量、
交通组成、设计车速、地形条件等因素确定。在保证必要 的通行能力、交通安全与畅通的前提下，尽量做到用地省， 投资少，道路能发挥其最大的经济效益和社会效益。
市政道路工程师岗位职责
市政道路工程师岗位职责
市政道路工程师是承担市政道路建设、改造、维护等方面工作
的专业人员。
他们的主要职责如下：
1、负责市政道路设计工作：市政道路工程师要参与城市规划、
设计、建设等工作，策划道路布局、设计路线、平面布置、细部设
计方案，制作方案的各类图表，进行几何分析和设计优化，重点考
虑交通流量和人流量的规划和安排，以满足市民的出行需求和车辆
流畅的要求。
2、负责市政道路施工监管：市政道路工程师要监督工地现场的
施工工艺、施工进度、质量控制等工作，对施工方案进行评审，进
行现场监督检查，制定总体进度计划和分项计划，及时发现、纠正
和处理施工过程中发现的问题，并保障施工质量、进度和安全。
3、负责市政道路维护和管理：市政道路工程师要制定市政道路
日常维护计划，开展道路维护和平时管理工作，及时处理市民反映
的问题，对各类维修工程、灌浆和防水等工作要制定相应的施工计
划和协调安排，进行质量检查和保障。
4、负责市政道路改造和提升：市政道路工程师要配合城市规划，制定相关改造方案，进行场地平整、水泥砂浆找平、防水堵漏、铺
设标线、安装路灯等工作，提升道路的档次和整体形象。
5、负责市政工程项目管理：市政道路工程师要协调各方资源，
制定施工计划、预算，监督工程进展和质量要求，及时回应上级主
管领导和相关部门需求和问题，并做好项目汇报和总结工作。
综上所述，市政道路工程师是市政工程建设、管理和维护的重
要骨干，要有丰富的专业知识和宽广的视野，并能灵活应对各种复
杂的市政环境和施工工艺，为城市的交通建设和市民的便利出行提供全方面的技术支持和服务。
城市道路与市政工程课程标准
城市道路与市政工程课程标准一、课程基本信息二、课程的性质、目的和任务1.课程性质《城市道路与市政工程》是道桥工程技术专业的一门的专业核心课程，具有实践性强、综合性大的特点。
在教学过程中，引入《城镇道路设计规范》和《城镇道路桥梁设计规范》等。
根据生产一线对高等职业院校应用型高技能岗位人才的要求，通过教学，使学生掌握城镇道路与市政工程设计施工的方法，并使学生能够完成城市道路与市政工程的施工工作任务。
该课程在《工程测量》《公路设计》课程之后开设，其后续课程为《公路施工技术》等课程。
2.目的和任务学生通过学习可以掌握城镇道路的布局规划、平面设计、纵断面设计、横断面设计、平面交叉口设计、立体交叉设计等方面的设计理论和设计方法，掌握城镇道路的交通管理设施；掌握市政道路工程的路基施工、路面施工、排水施工及附属工程施工等施工技术、管道工程施工。
三、课程教学的基本要求四、课程的教学重点和难点、学时分配教学重点：路基开挖、填筑施工及其质量控制和工程量计算的方法；沥青类路面层结构原理及现场施工组织和施工注意事项。
水泥混凝土路面面层结构原理理及施工方法和注意事项；路面工程量测量与计算的方法；教学难点：学生对于施工方法、施工工艺的直观感受。
课程学时分配一览表五、相关课程的衔接道路工程制图、建筑材料、公路工程地质与土质、公路设计等六、实验教学七、其它课程的考核与评价。
考核中注意课程考核和职业技能认证考试相结合、理论与实践相结合，注重过程考核，发挥考核促进教法和学法改进的作用，力争科学全面地评价学生的综合素质，逐步强化实践能力、应用能力和创新能力的考核。
考核方式为理论考核+过程考核。
考核内容除了考查学生对该门课程基础知识的掌握情况以外，增加了应用、创新知识的考核，考查学生运用所学课程知识分析问题和解决问题的能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
作业
某城市交通干道的设计行车速度为40km/h,路线跨越河流, 要求桥头至少要有40米的直线段，由桥头至路线转折点的 距离为200米,转折角为38度(见附图)。试求不设超高的平 曲线最大可能半径Rmax的数值。
缓和曲线
一、缓和曲线：指在直线与圆曲线之间或者半径 相差较大的两个转向相同圆曲线之间设置的一 种曲率连续变化的曲线。
4)与圆曲线相比，缓和曲线计算及测设均较复杂。
图2-12 汽汽车车在在弯弯道道上上行行驶驶的轨轨迹迹
缓和曲线的作用
线形缓和：直线与圆曲线相连，在连接处形成曲率突变 点。这种组合线形视觉效果差，有折点和扭曲现象。加 入缓和曲线，则曲率渐变，线形圆滑，有良好的视觉效 果和心理作用感。
直线
直线适用于地形平坦、视线目标无障碍处。
在平原区，直线作为主要线形要素是适宜的。直
线有测设简单、前进方向明确、路线短捷等优点，
直线路段能提供较好的超车条件。
但直线过长、街道景色单调，往往会出现过
高的车速或司机由于缺乏警觉易疲劳而发生事故。
描述直线的指标
① 最大直线长度 最大直线长度的量化还是一个 需要研究的课题，目前各国有不同的处理方法， 德国和日本规定20V(单位为米，V为计算行车速 度，用公里/小时为单位)，美国为180s的行程。 最大直线长度不必太拘泥，最小长度应该保证。
原则：符合城镇总体规划 处理好地形、地质、水文 曲线与直线，加宽，超高 各种设施 分期时，近远结合
平面基本线形
平面线形：道路中心线在平面上的投影线。
直线：曲率K=0 圆曲线：曲率K=常数 缓和曲线：曲率K=变数； 道路平面线形由直线、圆曲线和缓和曲线三种组合而成，
“平面线形三要素”。
V2
R 127h ih
圆曲线半径的确定
道路的圆曲线半径，宜≥不设超高最小半径。 当受地形条件限制时，可采用设超高推荐半径
值； 当地形条件特别困难时，可采用设超高最小半
径值。
描述圆曲线的指标（2） ——最小圆曲线长度
最小圆曲线长度：汽车在道路曲线段行驶时，如 果曲线很短，司机操作方向盘频繁，在高速驾驶 的情况下是危险的，圆曲线宜有大于3s的行程。
设置目的：缓和离心加速度的急骤变化，且使 驾驶员容易做到匀顺地操纵方向盘，提高视觉 的平顺度，保持线形的连续性。
设置位置：设置在直线与圆曲线间或不同半径 的两圆曲线之间
缓和曲线的形式：回旋线、双纽曲线、抛物线、 多心复曲线等。
基本形式：因回旋线与汽车行驶轨迹相一致， 多采用回旋线，回旋线方程为r×L=A2(A为回旋 线参数）
第三章 城镇道路平面 线形设计
平面设计主要内容
平面线形设计（直线、圆曲线、缓和曲线设计） 弯道设计：弯道加宽、弯道超高 城镇道路平面定线 城镇道路平面图
第一节 概述
城镇道路平面设计是在城镇道路系统规划的基础 上，根据路线走向，路与路之间的方位关系，确定中 线具体位置，选择合适平面线形及各种设施的平面布 置。
当位移量△R小于0.20m 时，可不设缓和曲线。
由△R=Ls2/(24R), Ls=Vt/3.6,
△R=0.20m,t=3s可得： R=0.144V2
随着车速的提高及交通量的增长，对于高等级道 路已趋于以曲线为主的设计，即结合地形拟定曲 线，再连以缓和曲线或直线的方法，使路线在满 足行车动力要求的条件和视觉舒顺前提下，增加 了结合地形设置线形的自由，使线形的经济效益 较为显著，并保证行车的高速和安全。
思小（思茅至小勐养）高速公路
三、不设缓和曲线的平曲线半径
二、缓和曲线长度的计算
（一）按离心加速度变化率计算（舒适性） Ls=0.036V3/R
（二）按行车时间不宜太短（3s） Ls≥Vt/3.6=0.83V
（三）超高过渡应平缓 L=R/9~R
设计道路时，应符合规范中规定的缓和曲线最小长度。
平面线形，过去多采用长直线、短曲线的形式， 一般首先设置直线，然后用曲线连接。
缓和曲线的指标（2） ——缓和曲线最小长度
缓和曲线最小长度应满足三方面要求：曲率逐 渐变化，乘客感觉舒适；行车时间不宜太短； 超高过渡宜平缓 。
二、平曲线计算
圆曲线计算（1） —— 曲线要素计算
圆曲线计算（2） —— 主点桩号计算
例题：某单圆曲线，交点桩号为k1＋600，转 角α为300，若该曲线外半径取400米，试进行 曲线要素和主点桩号计算。
缓和曲线特征
1)缓和曲线曲率渐变，设于直线与圆曲线间，其线形符合 汽车转弯时的行车轨迹，从而使线形缓和，消除了曲率突 变点。
2)由于曲率渐变，使道路线形顺适美观，有良好的视觉效 果和心理作用感。
3)在直线和圆曲线间加入缓和曲线后，使平面线形更为灵 活，线形自由度提高，更能与地形、地物及环境相适应、 协调、配合，使平面线形布置更加灵活、经济、合理。
缓和曲线
缓和曲线：它是设置在直线与圆曲线之间或半径 相差较大的两个圆曲线之间的一种曲率连续变化 的曲线。使直线和圆曲线之间过渡平稳，行车舒 适，作为超高、加宽的缓和带。
缓和曲线的指标（1） ——不设缓和曲线的最小圆曲线半径
设计车速大于40km/h时，圆曲线半径大于不 设缓和曲线的最小圆曲线半径时，直线与圆曲 线可直接连接。
描述直线的指标
描述直线的指标
第二节 道路平面设计
《公路勘测设计》
（1）确定最小半径的原则
圆曲线最小半径是以汽车在曲线部分能安全而又顺适地行 驶所需要的条件，而确定的圆曲线最小半径的实质是汽车 行驶在公路曲线部分时所产生的离心力等横向力不超过轮 胎与路面的摩阻力所允许的界限。不产生横向滑移。
行车缓和: 汽车由直线直接驶入圆曲线其离心力发生了突 变，使行车舒适感和安全感受到影响。从司机转弯操纵 来看，汽车前轮转向角逐渐变化，其中间需要插入一逐 渐变化的缓和曲线，才能保持在车速一定的情况下使汽 车前轮的转向角从0至逐渐转向，从而有利于驾驶员操纵 方向盘。
超高和加宽缓和:为适应汽车转弯的特点，公路在圆曲线 上设置有超高和加宽。设置超高和加宽也需要有一个缓 和过渡段。
