表Ⅵ-5 主要分项工程施工工艺框图1、强夯施工工艺框图2、冲击压实法施工工艺框图3、挖方路堤的施工工艺4、填方路堤的施工工艺5、箱通（涵）施工工艺6、圆管涵施工工艺7、盖板涵施工工艺8、钻孔灌注桩施工工艺9、桥梁墩、台身施工工艺框图10、盖梁施工工艺11、先张法预应力空心板预制施工工艺12、预应力空心板安装工艺13、后张法预应力T梁施工工艺14、T梁安装施工工艺15、桥面铺装施工工艺强夯施工工艺框图强夯施工工艺一、场地准备按照设计要求人工配合推土机掘除施工作业范围内的植物、垃圾、有机杂质和表土，并运送到指定的弃土场。
二、地质调查测定组织工程技术人员、试验员对砂土地基的液化程度、砂土厚度、含水量及地下水位进行调查测定，并进行分析，然后根据分析结果按液化层厚度用石灰划分处理区段。
三、放样1．在施工现场按设计图纸设置基准点，基准点应设置在路基外开阔地带、且地基比较稳定的永久固定物上，每300米设置一个，以便观测沉降量及地形相对变化。
2．测量人员用全站仪按设计要求放出控制线（路基坡脚外3m的位置），然后用钢尺精确量测距离，用木桩和石灰定出夯点中心及夯锤轮廓线。
夯点中心间距为5m，每个夯点偏差应小于5cm。
3．精确测量处理场地每个夯点的高程，编号准确记录下来。
四、设置排水设施根据测定分析结果，必要时在控制红线外0.5m范围内，按液化层深度不同，设置轻型井点降水设备。
五、试夯确定夯击间歇时间及变化规律选取具有代表性的场地按土层深度，分别选择1m，2m，3m，4m，5m，6m六个夯点进行试夯；并埋设一系列的孔隙水压力传感器，来测定孔隙水压力在不同深度等距离的变化规律和间歇时间。
两遍夯击之间应有一定的时间间隔，以利于土中超静水压力的消散。
六、第一遍夯击安装起重机就位，使夯锤对准夯点位置；夯锤保持平稳，夯锤底面积4m2，自重15T，强夯的能级达到2250KN.m。
测量夯前锤顶高程，编号准确记录；将夯锤起吊到规定高度，待夯锤脱钩自由下落后，放下吊钩，测量锤顶高程，若发现因夯坑倾斜面造成锤倾斜时，及时将坑底整平，再继续进行夯击；重复上面的工作，直到达到设计规定的夯击次数和沉降标准；夯击时从一边向另一边排击，不得漏夯；第一遍夯击结束后，用推土机整平，夯点沉降量观测以平分夯锤周边三点取其平均值，测量场地高程，并编号准确记录。
高速公路施工工艺流程图(全)

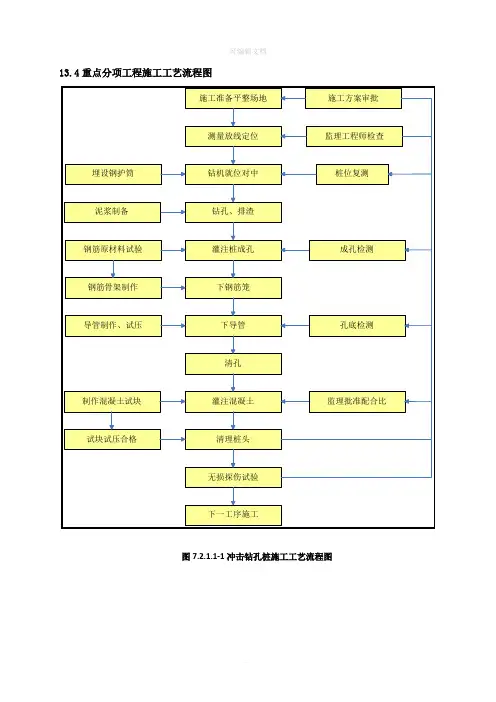

13.4重点分项工程施工工艺流程图图7.2.1.1-1冲击钻孔桩施工工艺流程图图7.2.1.2-1 旋挖钻孔桩施工工艺流程图图7.2.1.3-1人工挖孔桩施工工艺流程图可编辑文档桥梁扩大基础施工工艺框图图7.2.2-1 基础和台身施工工艺流程图图7.2.3.1-1 预应力T梁施工工艺流程图图7.2.3.3-1 预应力箱梁施工工艺流程图图7.2.4.1-1 现浇箱梁施工工艺流程图图7.3.1.1-1 洞口与明洞工程的施工工艺流程图图7.3.1.3-2 超前小导管注浆施工工艺流程图、超前小钢管施工工艺流程图可编辑文档图7.3.1.3-4-4 超前锚杆施工工艺流程图可编辑文档图7.3.1.3-5 钢架安装工艺流程图可编辑文档湿喷砼施工工艺流程图图7.3.1.3-6 湿喷混凝土施工工艺流程图图7.3.1.4-1 防水板铺挂施工工艺流程图图7.3.1.5-1 二次衬砌施工工艺流程图监控量测施工工艺流程图可编辑文档图7.3.1.15-1 隧道监控量测施工工艺流程图图7.4.1.7-1 路基土方填筑施工工艺流程图图7.4.1.8-1 填石路基施工工艺流程图图7.4.1.9-1 强夯施工工艺流程图图7.4.1.16-1路堤、路堑衬砌拱植草防护施工工艺流程图图7.4.1.16-2 矩形、空心六棱预制块防护施工工艺流程图图7.4.1.16-3 路堤挡土墙施工工艺流程图图7.4.1.16-4 锚杆框架梁植草护坡施工工艺流程图图7.4.2.1-1 管涵施工工艺流程图图7.4.2.1-2 拱涵施工工艺流程图图7.5.3.1-1 底基层、基层施工工艺流程图图7.5.3.3-1 透层、粘层施工工艺流程图图7.5.3.3-2 沥青混凝土面层施工工艺流程图图7.7.1.1-1 交通标志施工工艺流程图图7.7.1.2-1 交通标线施工工艺流程图图7.7.1.3-1 波形梁钢护栏施工工艺流程图可编辑文档图7.7.1.4-1 隔离栅施工工艺流程图可编辑文档13.5组织机构图.13.6工期保证体系图13.7质量保证体系图管理和领导关系支持协作和保障关系。
高速公路施工流程图精选.
附表：主要工程施工工艺流程图1、路堑开挖施工工艺流程图2、路基填筑施工工艺流程图3、钢波纹管涵施工工艺流程图4、盖板涵施工工艺流程图（预制吊装）5、钢筋砼拱涵施工工艺流程图6、挡土墙施工工艺流程图7、砌筑工程施工工艺流程图8、锚喷网防护边坡工艺流程图9、钻孔桩施工工艺流程图10、承台施工工艺流程图11、墩台身及顶帽施工工艺流程图12、系梁施工工艺流程图13、支架法浇注砼连续箱梁施工工艺流程图14、先简支后连续（或连续刚构）T梁施工工艺流程图15、架桥机施工工艺流程16、后张梁施工工艺流程图17、框架桥现浇施工工艺流程图18、初期支护施工程序框图19、钻进长大管棚施工工艺流程图20、小导管注浆工艺流程图21、光面爆破施工工艺流程图22、湿喷混凝土施工工艺流程图23、衬砌施工工艺流程图3、钢波纹管涵施工工艺流程图N4、盖板涵施工工艺流程图（预制吊装）6、挡土墙施工工艺流程图7、砌筑工程施工工艺流程图8、锚喷网防护边坡工艺流程图11、墩台身及顶帽施工工艺流程图12、系梁施工工艺流程图13、支架法浇注砼连续箱梁施工工艺流程图14、先简支后连续（或连续刚构）T梁施工工艺流程图15、架桥机施工工艺流程16、后张梁施工工艺流程图17、框架桥现浇施工工艺流程图18、初期支护施工工艺流程图19、钻进长大管棚施工工艺流程图20、小导管注浆工艺流程图22 / 25word.21、光面爆破施工工艺流程图22、湿喷混凝土施工工艺流程图受喷面23、衬砌施工工艺流程图最新文件。
(工艺流程)公路施工工艺流程图
（工艺流程）公路施工工艺流程图施工单位在施工前，应向高速公路养护部门提交施工方案、操作规程及施工图纸，经 审查同意后，方可办理审批事宜并以此作为施工作业前提条件高速公路施工审批流程施工期间如需开启中央活动护栏。
须向属段路政科及交警 大队提交书面材料向施工路段所属路政科及交警大队提出施工书面申请和施工方案交纳车辆保证金 3000 元/辆审批合格的施工单位及车辆，指挥调度中心发放《车辆上路施工许可证》施工结束后，施工单位交还《车辆上路施工许可证》施工单位在作业期间无违规行为，指挥中心返还足额车辆保证金。
如有违规行为；按《补充规定》处理主要工程施工流程图1、路基填筑施工工艺流程图2、路堑开挖施工工艺流程图3、钢波纹管涵施工工艺流程图4、盖板涵施工工艺流程图（预制吊装）5、钢筋砼拱涵施工工艺流程图6、挡土墙施工工艺流程图7、砌筑工程施工工艺流程图8、锚喷网防护边坡工艺流程图 9、钻孔桩施工工艺流程图10、承台施工工艺流程图11、墩台身及顶帽施工工艺流程图12、系梁施工工艺流程图13、支架法浇注砼连续箱梁施工工艺流程图14、先简支后连续（或连续刚构）T 梁施工工艺流程图15、架桥机施工工艺流程16、后张梁施工工艺流程图17、框架桥现浇施工工艺流程图18、初期支护施工程序框图19、钻进长大管棚施工工艺流程图20、小导管注浆工艺流程图21、光面爆破施工工艺流程图22、湿喷混凝土施工工艺流程图23、衬砌施工工艺流程图1、路基填筑施工工艺流程图34钢筋砼拱涵施工工艺流程图6、挡土墙施工工艺流程图7、砌筑工程施工工艺流程图8、锚喷网防护边坡工艺流程图施工准备搭设支架9、钻孔桩施工工艺流程图10、承台施工工艺流程图121314151617181920、小导管注浆工艺流程图21、光面爆破施工工艺流程图22、湿喷混凝土施工工艺流程图23、。
高速公路全部流程经过图
+\表5-2石质爆破施工工艺流程框图说明：1.对比较松软的岩石采用大马力推土机、挖掘机并辅以部分人工施工，对比较坚硬的岩石分梯段采用松动控制爆破进行开挖。
2.边坡采用预裂爆破，路床面整修采用小排炮光面爆破。
3.发现边坡不稳定时，正确判明成因并采取相应加固措施。
表5-3路堤填筑施工工艺流程框图说明：1.路基填筑施工前，先进行试验段施工，取得路基填筑作业的各项技术参数，以此来指导路基填筑作业。
2.填筑作业前，按设计要求进行地表清理，清除表土 10〜30cm,换填非适宜材料，进行填前压实。
3.路基填筑作业分层进行，自卸汽车运料，推土机初平，平地机精平，重型压路机振动压实。
填筑一层，检验一层，满足要求后进行上层填筑。
表5-4高路堤填筑施工工艺流程框图说明：1.对清理表土后的地面进行压实或采取其它有效的处理方法。
2.施工过程中埋设沉降观测点，进行沉降观测，预留沉降量。
3.在施工安排上尽早安排施工，为施工完毕后预压创造条件，以利路基固结、稳定。
表5-5台背回填施工工艺流程框图说明：1.台背回填待结构达到设计强度的75%以后进行。
2.两边对称回填压实。
对压路机压不到的地方，用小型机具分层夯实至设计高度。
+\表5-6挡土墙施工工艺流程框图说明：1.石料应符合设计和规范规定的类别和强度，石质均匀、无水锈、无风化、无裂纹；2.砌筑前应将基底土夯实，砂浆采用磅秤计量，机械拌和，翻斗车运输，拌制的砂浆应随拌随用；3.采用挤浆法施工，严禁采用灌浆法；4.泄水孔按设计要求办理，一定要做到内高外低，不得堵塞。
表5-7挂网喷混植草工艺流程框图清理边坡布设孔位风钻成孔清孔清除或整修注浆敷设植生带挂网喷植生混合料检查验收说明：1.注意锚杆出露端的防锈处理；2.采用双纽结六边形机编镀锌铁丝网，用铺助锚钉连接在坡面上;3.混合料用喷射机分两次喷射在挂网坡面上。
+\自检后报监理工程师检查一安设锚杆+\表5-9水泥稳定砾石底基层施工工艺框图说明：1 .水泥稳定砾石施工前，先进行配合比设计和试验段施工，取得铺筑作业的各项技术参数， 以此来指导施工。
高速公路标线施工主要工艺设计流程

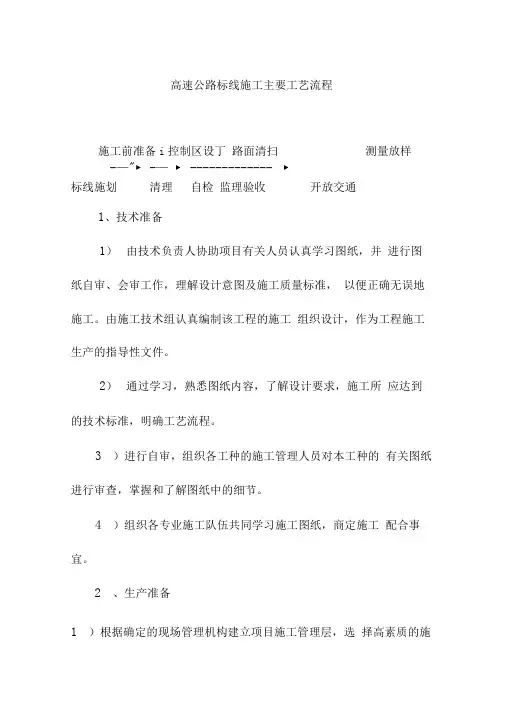

高速公路标线施工主要工艺流程施工前准备i控制区设丁路面清扫测量放样-—"►-—►------------- ►标线施划清理自检监理验收开放交通1、技术准备1）由技术负责人协助项目有关人员认真学习图纸，并进行图纸自审、会审工作，理解设计意图及施工质量标准，以便正确无误地施工。
