电力电子技术实验报告全

电力电子技术实验报告全

电力电子技术实验报告全一、实验目的本次电力电子技术实验旨在加深学生对电力电子器件工作原理的理解,掌握其基本应用和设计方法,提高学生的动手能力和解决实际问题的能力。

二、实验原理电力电子技术是利用电子器件对电能进行高效转换和控制的技术。

通过电力电子器件,可以实现电能的变换、分配和控制,广泛应用于工业、交通、能源等领域。

常见的电力电子器件包括二极管、晶闸管、IGBT等。

三、实验设备和材料1. 电力电子实验台2. 晶闸管、IGBT等电力电子器件3. 电阻、电容、电感等基本电子元件4. 示波器、万用表等测量仪器5. 连接线、焊锡等辅助材料四、实验内容1. 晶闸管触发电路的搭建与测试2. 单相桥式整流电路的设计和测试3. 三相桥式整流电路的设计与测试4. PWM控制技术在电能转换中的应用5. IGBT驱动电路的设计与测试五、实验步骤1. 根据实验要求,设计电路图,并选择合适的电力电子器件和电子元件。

2. 在实验台上搭建电路,注意器件的连接方式和电路的布局。

3. 使用示波器和万用表等测量仪器,对电路进行测试,记录实验数据。

4. 分析实验数据,验证电路设计的正确性和性能指标。

5. 根据实验结果,调整电路参数,优化电路性能。

六、实验结果与分析通过本次实验,我们成功搭建了晶闸管触发电路、单相桥式整流电路、三相桥式整流电路,并对PWM控制技术在电能转换中的应用进行了测试。

实验结果表明,所设计的电路能够满足预期的性能要求,验证了电力电子器件在电能转换和控制方面的重要作用。

七、实验总结通过本次电力电子技术实验,我们不仅加深了对电力电子器件工作原理的理解,而且提高了实践操作能力和问题解决能力。

实验过程中,我们学会了如何设计电路、选择合适的器件和元件,以及如何使用测量仪器进行测试和数据分析。

这些技能对于我们未来的学习和工作都具有重要意义。

八、实验心得在本次实验中,我们体会到了理论与实践相结合的重要性。

通过亲自动手搭建电路,我们更加深刻地理解了电力电子技术的原理和应用。

电力电子技术课程实训报告

电力电子技术课程实训报告

一、前言电力电子技术是一门研究电力电子器件及其在电力系统中的应用的学科,是电气工程及其自动化专业的一门核心课程。

为了更好地理解和掌握电力电子技术的理论知识,提高动手实践能力,我参加了电力电子技术课程实训。

以下是实训过程中的总结和体会。

二、实训目的1. 理解电力电子器件的工作原理和特性;2. 掌握电力电子电路的设计和调试方法;3. 培养动手实践能力,提高解决实际问题的能力;4. 提高团队合作意识,增强沟通能力。

三、实训内容1. 电力电子器件实验:实验内容包括晶闸管、二极管、可控硅等电力电子器件的伏安特性测试、开关特性测试等。

2. 电力电子电路实验:实验内容包括可控整流电路、逆变电路、斩波电路等电力电子电路的设计、搭建和调试。

3. 电力电子装置实验:实验内容包括电力电子装置的组成、工作原理、性能测试等。

四、实训过程1. 实验准备:根据实验要求,准备好实验所需的器件、仪器和设备。

2. 实验操作:按照实验步骤,进行电力电子器件的测试、电路的搭建和调试。

3. 结果分析:对实验数据进行整理和分析,找出实验过程中存在的问题,并提出改进措施。

4. 实验报告撰写:根据实验过程和结果,撰写实验报告。

五、实训成果1. 理解了电力电子器件的工作原理和特性,掌握了器件的伏安特性测试和开关特性测试方法。

2. 掌握了电力电子电路的设计和调试方法,能够根据电路原理图搭建和调试电路。

3. 提高了动手实践能力,能够独立完成电力电子电路的设计和调试。

4. 增强了团队合作意识,与团队成员共同完成实验任务。

六、实训体会1. 实践是检验真理的唯一标准。

通过实训,我深刻认识到理论知识与实际操作之间的紧密联系。

2. 电力电子技术是一门综合性较强的学科,需要掌握多个方面的知识。

在实训过程中,我意识到只有不断学习,才能提高自己的综合素质。

3. 实训过程中,我学会了如何与他人沟通和协作,提高了自己的团队协作能力。

4. 在实训过程中,我遇到了一些问题,通过查阅资料、请教老师和同学,最终解决了这些问题。

电力电子技术实验报告

电力电子技术实验报告

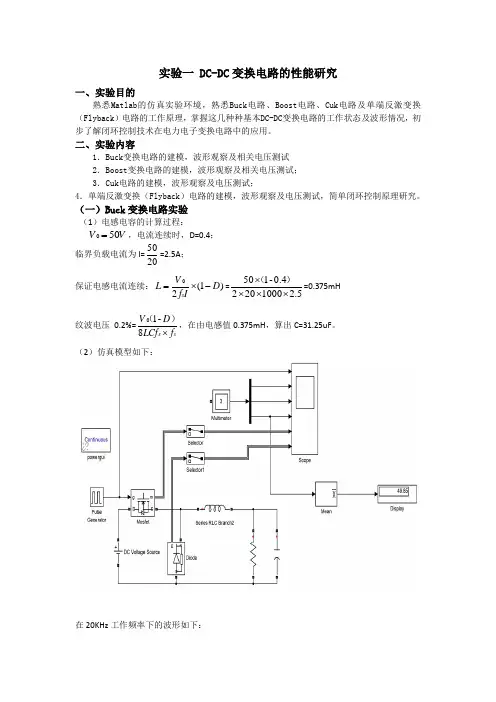

实验一 DC-DC 变换电路的性能研究一、实验目的熟悉Matlab 的仿真实验环境,熟悉Buck 电路、Boost 电路、Cuk 电路及单端反激变换(Flyback )电路的工作原理,掌握这几种种基本DC-DC 变换电路的工作状态及波形情况,初步了解闭环控制技术在电力电子变换电路中的应用。

二、实验内容1.Buck 变换电路的建模,波形观察及相关电压测试 2.Boost 变换电路的建模,波形观察及相关电压测试; 3.Cuk 电路的建模,波形观察及电压测试;4.单端反激变换(Flyback )电路的建模,波形观察及电压测试,简单闭环控制原理研究。

(一)Buck 变换电路实验(1)电感电容的计算过程:V V 500=,电流连续时,D=0.4; 临界负载电流为I=2050=2.5A ; 保证电感电流连续:)1(20D I f V L s -⨯==5.210002024.0-150⨯⨯⨯⨯)(=0.375mH 纹波电压 0.2%=ss f LCf D V ⨯8-10)(,在由电感值0.375mH ,算出C=31.25uF 。

(2)仿真模型如下:在20KHz 工作频率下的波形如下:示波器显示的六个波形依次为:MOSFET的门极电压、流过电阻两端的电流、电感电流、输出电压、MOSFET电流及续流二极管电流的波形。

在50KHz工作频率下的波形如下:示波器显示的六个波形一次为:MOSFET的门极电压、流过电阻两端的电流、电感电流、输出电压、MOSFET电流及续流二极管电流的波形;建立仿真模型如下:(3)输出电压的平均值显示在仿真图上,分别为49.85,49.33;(4)提高开关频率,临界负载电流变小,电感电流更容易连续,输出电压的脉动减小,使得输出波形应更稳定。

(二)Boost 变换电路实验(1)电感电容的计算过程: 升压比M=S V V 0=D-11,0V =15V,S V =6V,解得D=60%; 纹波电压0.2%=s c f f D ⨯,c f RC1=,s f =40KHz,求得L=12uH,C=750uf 。

电力电子实验报告实验一

电力电子实验报告实验一

实验一、单相桥式全控整流电路
一、实验目的
1、掌握单相桥式全控整流电路的基本组成和工作原理。

2、熟悉单相桥式全控整流电路的基本特性。

二、实验操作步骤
1、打开SIMULINK仿真平台;
2、提取电路元件模块,组成单相桥式整流电路的主要元件有交流电源、晶闸管、RLC负载等;
3、参数设置
4、连接组成仿真电路
5、设置仿真参数
三、实验报告
1、通过实验,分析单相全控整流电路的工作特性及工作原理。

2、分析桥式全控整流较半波可控整流电路的优缺点。

3、观察并绘制有关实验波形。

(1)触发角为1200和600带电阻负载时的整流电路的输出电压、电流、输出电压平均值的波形,及晶闸管的电压、电流波形;
120度:
60度:
0度:
(2)触发角为300 和600带阻感负载时的整流电路的输出电压、电流、输出电压平均值的波形,及晶闸管的电压、电流波形。

30度:
60度:
0度:。

电力电子实验报告

电力电子实验报告

电力电子实验报告————————————————————————————————作者:————————————————————————————————日期:实验一SCR(单向和双向)特性与触发实验一、实验目的1、了解晶闸管的基本特性。

2、熟悉晶闸管的触发与吸收电路。

二、实验内容1、晶闸管的导通与关断条件的验证。

2、晶闸管的触发与吸收电路。

三、实验设备与仪器1、典型器件及驱动挂箱(DSE01)—DE01单元2、触发电路挂箱Ⅰ(DST01)—DT02单元3、触发电路挂箱Ⅰ(DST01)—DT03单元(也可用DG01取代)4、电源及负载挂箱Ⅰ(DSP01)或“电力电子变换技术挂箱Ⅱa(DSE03)”—DP01单元5、逆变变压器配件挂箱(DSM08)—电阻负载单元6、慢扫描双踪示波器、数字万用表等测试仪器四、实验电路的组成及实验操作图1-1 晶闸管及其驱动电路1、晶闸管的导通与关断条件的验证:晶闸管电路面板布置见图1-1,实验单元提供了一个脉冲变压器作为脉冲隔离及功率驱动,脉冲变压器的二次侧有相同的两组输出,使用时可以任选其一;单元中还提供了一个单向晶闸管和一个双向晶闸管供实验时测试,此外还有一个阻容吸收电路,作为实验附件。

打开系统总电源,将系统工作模式设置为“高级应用”。

将主电源电压选择开关置于“3”位置,即将主电源相电压设定为220V;将“DT03”单元的钮子开关“S1”拨向上,用导线连接模拟给定输出端子“K”和信号地与“DE01”单元的晶闸管T1的门极和阴极;取主电源“DSM00”单元的一路输出“U”和输出中线“L01”连接到“DP01”单元的交流输入端子“U”和“L01”,交流主电源输出端“AC15V”和“O”分别接至整流桥输入端“AC1”和“AC2”,整流桥输出接滤波电容(“DC+”、“DC-”端分别接“C1”、“C2”端);“DP01”单元直流主电源输出正端“DC+”接“DSM08”单元R1的一端,R1的另一端接“DE01”单元单向可控硅T1的阳极,T1的阴极接“DP01”单元直流主电源输出负端“DC-”。

电力电子实验报告

电力电子实验报告

实验一:单相半波可控整流电路的仿真一、实验名称:单相半波可控整流电路的仿真二、实验原理:在大功率的电力电子电路中广泛采用可控整流电路对输出电压进行控制和调整,以满足各种功率较大的用电器对电源的要求。

可控整流电路最常用的控制器件是晶闸管,因为晶闸管性能可靠、价格低廉、控制电路简单。

整流电路按负载的不同可以分为带电阻负载和带阻感负载两种情况。

在生产实践中,更常见的是后者,即既有电感又有电阻,若负载中感抗ωL>>电阻R时,负载主要呈现为电感,成为电感负载。

三、仿真电路图各项参数为:图中V3 为220V, 50Hz 的正弦交流电源,X1 为晶闸管,V2 为晶闸管的触发脉冲信号源。

触发脉冲的幅度为-10V(对门、阴极间而言是+10V),脉冲宽度为0.lms,上升、下降时间均为1us,周期等于输入电源V3 的周期(20ms)。

电组R=2Ω,电感L取6.5mH。

四、波形图分析:电压波形图:现象:电压有跳变!上面是电阻电压,下面是电感电压。

相加大概为110V 左右,实验时占空比是50%,正好是110V。

电压突变是晶闸管由断态转向触发时所致。

电感两端的电压电流波形图:现象:上面是电感电流,下面是电感电压。

电压跳变是电流过0点时,晶闸管由断态触发开通时,由于电感L作用使电流不能突变。

电感很大的时候会没有跳变或跳变很小。

电阻电压电流波形图:结论:有跳变,电流从正向负跳变时候跳变要剧烈一点。

五、心得体会:通过本次实验基本上学会了此软件的基本用法。

同时仿真了单相半波可控整流电路,验证了晶闸管的作用及观察到其对电路的影响。

实验二:三相半波可控整流电路的仿真刘峻玮222007322042015 工程技术学院自动化1班一、实验名称:三相半波可控整流电路的仿真二、实验原理:当整流负载容量很大时,或要求直流电压脉动较小时,应采用三相整流电流,其交流侧由三相电源供电。

三相可控整流电路中,最基本的是三相电路可控整流电路,应用最为广泛的是三相桥式全控整流电路以及双反星形可控整流电路等等,均可在三相半波的基础上分析。

电力电子技术实验报告

电力电子技术实验报告

电力电子技术实验报告电力电子技术实验报告引言电力电子技术是现代电力系统中不可或缺的一部分。

通过电力电子技术,我们可以实现电能的高效转换、传输和控制,提高能源利用效率,减少能源浪费。

本实验报告旨在介绍电力电子技术的基本原理和实验结果,以及对现代电力系统的应用。

一、整流电路实验整流电路是电力电子技术中最基本的电路之一。

通过整流电路,我们可以将交流电转换为直流电,以满足不同电器设备的电源要求。

在实验中,我们使用了半波和全波整流电路进行测试。

半波整流电路通过单个二极管将交流电信号的负半周去除,只保留正半周。

实验中,我们使用了一个变压器将220V的交流电降压为12V,然后通过一个二极管进行半波整流。

实验结果显示,输出电压为正半周的峰值。

全波整流电路通过两个二极管将交流电信号的负半周转换为正半周,实现了更高的电压转换效率。

实验中,我们使用了一个中心引线变压器将220V的交流电降压为12V,然后通过两个二极管进行全波整流。

实验结果显示,输出电压为正半周的峰值,且相较于半波整流电路,输出电压更加稳定。

二、逆变电路实验逆变电路是电力电子技术中另一个重要的电路。

通过逆变电路,我们可以将直流电转换为交流电,以满足不同电器设备的电源要求。

在实验中,我们使用了单相逆变电路和三相逆变电路进行测试。

单相逆变电路通过一个开关管和一个滤波电感将直流电转换为交流电。

实验中,我们使用了一个12V的直流电源,通过一个开关管和一个滤波电感进行逆变。

实验结果显示,输出电压为交流电信号,频率与输入直流电源的频率相同。

三相逆变电路是现代电力系统中常用的逆变电路。

它通过三个开关管和三个滤波电感将直流电转换为三相交流电。

实验中,我们使用了一个12V的直流电源,通过三个开关管和三个滤波电感进行逆变。

实验结果显示,输出电压为三相交流电信号,频率与输入直流电源的频率相同。

三、PWM调制实验PWM调制是电力电子技术中常用的一种调制方式。

通过改变脉冲宽度的方式,可以实现对输出电压的精确控制。

电力电子技术实验报告

电力电子技术实验报告

电力电子技术实验报告电力电子技术实验报告引言:电力电子技术是现代电力系统中不可或缺的一部分。

它涉及到电力的转换、控制和传输等方面,对于提高电力系统的效率、稳定性和可靠性具有重要意义。

本实验报告将介绍我所参与的电力电子技术实验,并对实验结果进行分析和总结。

实验一:直流电源的设计与实现在这个实验中,我们设计并搭建了一个直流电源电路。

通过选择合适的电路元件,我们成功地将交流电转换为稳定的直流电。

在实验过程中,我们注意到电路中的电容和电感元件对于滤波和稳压起到了关键作用。

通过实验,我们进一步理解了直流电源的工作原理和设计方法。

实验二:交流电压调节器的性能测试在这个实验中,我们测试了不同类型的交流电压调节器的性能。

通过改变输入电压和负载电流,我们测量了调节器的输出电压和效率。

实验结果表明,稳压调节器能够在不同负载条件下保持稳定的输出电压,而开关调压器则具有更高的效率和更好的调节性能。

这些结果对于电力系统的稳定运行和节能优化具有重要意义。

实验三:功率因数校正电路的设计和优化在这个实验中,我们设计了一个功率因数校正电路,并对其进行了优化。

通过使用功率因数校正电路,我们能够降低电力系统中的谐波失真和电能浪费。

实验结果显示,优化后的功率因数校正电路能够有效地提高功率因数,并减少电网对谐波的敏感性。

这对于提高电力系统的能效和稳定性具有重要意义。

实验四:逆变器的设计与应用在这个实验中,我们设计并搭建了一个逆变器电路,并将其应用于太阳能发电系统中。

通过将直流电能转换为交流电能,逆变器可以实现电力的输送和利用。

实验结果表明,逆变器能够稳定地将太阳能发电系统的输出电能转换为适用于家庭和工业用电的交流电。

这对于推广和应用太阳能发电技术具有重要意义。

结论:通过参与电力电子技术实验,我们深入了解了电力电子技术的原理和应用。

实验结果表明,电力电子技术在提高电力系统的效率、稳定性和可靠性方面具有重要作用。

我们还通过实验掌握了电力电子电路的设计和优化方法,为今后从事相关工作奠定了基础。

电力电子技术实验报告

电力电子技术实验报告

电力电子技术实验报告一、实验背景电力电子技术作为一个新兴的学科领域,已经逐渐成为电力系统的重要组成部分和关键技术之一。

随着电力电子技术的不断发展和进步,电力电子设备的种类和应用范围也在不断扩大,特别是在实现电力系统的高效、可靠、智能化方面具有至关重要的作用。

因此,掌握电力电子技术的基本原理和实验操作技能,对于打造应用型电力电子专业人才具有十分重要的意义。

本次实验主要涉及了电力电子技术的基础实验内容,包括单相桥式整流电路、单相半控桥整流电路、交流调压电路、直流稳压电源实验等。

通过实验,学生不仅能够加深对电力电子技术的理论知识的深入理解,也能够掌握实际操作技能和实验数据分析方法,培养学生的综合实际应用能力和创新能力。

二、实验原理(1)单相桥式整流电路单相桥式整流电路是电力电子技术最常见的电路之一。

其工作原理是通过控制四个二极管的导通和截止,将单相交流电转化为直流电,然后提供给直流负载使用。

这种电路结构简单、可靠性高、输出电压稳定等特点,被广泛应用于各种电力电子设备中。

(2)单相半控桥整流电路单相半控桥整流电路和单相桥式整流电路类似,不同之处在于只有一个晶闸管是可控的,其余三个二极管均为正向导通二极管。

这种电路可以实现对直流输出电压的连续调节,具有输出电压稳定、反向截止和可靠性高等特点,被广泛应用于变频调速、直流电动机控制等领域。

(3)交流调压电路交流调压电路是将变压器输出的交流电进行调制,通过控制可控硅的导通和截止,实现输出电压可调的电路。

这种电路在电力电子设备中广泛应用于电炉、电化学等领域,具有输出电压稳定、可靠性高、精度高等特点。

(4)直流稳压电源实验直流稳压电源实验是通过对不同的调节电路与稳压电路进行结合,实现直流电源输出电压、电流稳定的实验。

在电子学、通信、电力电子等领域中应用广泛,能够满足各种直流负载的需要。

三、实验步骤(1)单相桥式整流电路1. 将单相电源接入电路,调节电压调节器,使输出电压稳定。

电力电子技术实验报告

电力电子技术实验报告

7实验一直流斩波电路实验一. 实验目的熟悉降压斩波电路、升压斩波电路及斩波控制电路的结构和工作原理,掌握以上两种基本斩波电路的工作状态和波形情况及调试方法。

二. 实验内容(1) 了解驱动电路的结构和实验电路的工作原理。

(2) 降压斩波电路的波形观察及电压测试。

(3) 升压斩波电路的波形观察及电压测试。

(4) 升降压斩波电路的波形观察及电压测试(选做,建议做)。

(5) Cuk 斩波电路的波形观察及电压测试(选做)。

(6) Sepic 斩波电路的波形观察及电压测试(选做)。

(7) Zeta 斩波电路的波形观察及电压测试(选做)。

(8) 电流测量(选做)。

三. 实验设备及仪器(1) 电力电子与运动控制教学实验平台(2) 示波器及高压隔离探头(3) 万用表(4) 连接导线四. 实验数据记录及整理分析1、了解MC0511 控制单元的工作原理,分析不同占空比和开关频率时波形的变化情况;分析驱动信号在连接MOSFET 前后波形的变化情况;说明“输出限幅”和“禁止”功能的作用。

在图1.1/1.2/1.3中,开关频率均为低频(5kHz),占空比依次为递增为20/40/60在图1.4/1.5/1.6中,占空比均为60,开关频率依次为为低频/高频/中频图1.7/1.8分别是将占空比旋钮调至最大所得到的波形。

输出限幅的接入可以限制输出波形占空比。

2、降压斩波电路性能研究(1)搭建电路如下所示(2)降压斩波电路测试结果表2.1 斩波电路测试结果电路形式:降压斩波电路开关频率:低频(5kHZ)负载情况:重载36V/90W表2.2 斩波电路测试结果电路形式:降压斩波电路开关频率:中频(12kHZ)负载情况:重载36V/90W表2.3 斩波电路测试结果电路形式:降压斩波电路开关频率:高频(20kHZ)负载情况:重载36V/90W(3)调节MC0511 控制单元上的“脉冲宽度调节”旋钮至约30%处,观察灯泡亮度的变化,用万用表测量并记录灯泡负载上的电压Uo 和斩波器输入直流电压E 的值。

电力电子技术实验报告

电力电子技术实验报告

实验一单相桥式半控整流电路整流二极管两端电压U VD1的波形。

顺时针缓慢调节移相控制电位器RP1,使其阻值逐渐增大,观察并记录在不同α角时U d、U VT、U VD1的波形,测量相应电源电压U2和负载电压U d的数值,记录于下表中。

计算公式:Ud = 0.9U2(1+cosα)/2(3) 单相桥式半控整流电路带电阻、电感性负载①将单结晶体管触发电路的移相控制电位器RP1逆时针调到阻值最小位置、按下电源控制屏DJK01上的停止按扭断开主电路电源后,将负载换成电阻、电感性负载,即将平波电抗器L d(70OmH)与电阻R(双臂滑线变阻器和灯泡串联构成)串联。

②断开开关S1,先不入接续流二极管VD3。

接通主电路电源,顺时针缓慢调节移相控制电位器RP1,使其阻值逐渐增大,用示波器观察控制角α在不同角度时的Ud、UVT、UVD1、Id波形,并测定相应的U2、Ud数值,记录于下表中:③在α=60°时,移去触发脉冲(将单结晶体管触发电路上的“G”或“K”拔掉),观察并记录移去脉冲前后Ud、UVT1、UVT3、UVD1、UVD2、Id的波形。

④将相控制电位器RP1逆时针调至最小,闭合开关S1,接入续流二极管VD3,然后顺时针缓慢调节移相控制电位器RP1,使其阻值逐渐增大,观察不同控制角α时Ud、UVD3、Id 的波形,并测定相应的U2、Ud数值,记录于下表中:⑤在接有续流二极管VD3及α=60°时,移去触发脉冲(将单结晶体管触发电路上的“G”或“K”拔掉),观察并记录移去脉冲前后Ud、UVT1、UVT3、UVD2、UVD1和Id的波形。

八、实验报告(1) 画出电阻性负载、电阻电感性负载时U d/U2=f(α)的曲线。

(2)画出电阻性负载、电阻电感性负载,α角分别为30°、60°、90°时的U d、U VT的波形。

(3) 说明续流二极管对消除失控现象的作用。

在整流桥接电阻电感性负载、不接续流二极管时,如晶闸管VT3的触发脉冲消失,VT3始终不导通,则输出电压ud失控。

电力电子技术实验报告

电力电子技术实验报告

实验一三相半波可控整流电路实验一、实验目的了解三相半波可控整流电路的工作原理,研究可控整流电路在电阻负载和电阻电感性负载时的工作情况。

二、实验所需挂件及附件三、实验线路图图3.1 三相半波可控整流电路实验原理图四、实验内容(1)研究三相半波可控整流电路带电阻性负载。

(2)研究三相半波可控整流电路带电阻电感性负载。

五、思考题(1)如何确定三相触发脉冲的相序,主电路输出的三相相序能任意改变吗?答:三相触发脉冲应该与电源电压同步,每相相差120°;主电路输出的三相相序不能任意改变。

三相触发脉冲的相序和触发脉冲的电路及主电源变压器时钟(钟点数)有关。

(2)根据所用晶闸管的定额,如何确定整流电路的最大输出电流?答:晶闸管的额定工作电流可作为整流电路的最大输出电流。

六、实验结果(1)三相半波可控整流电路带电阻性负载按图3-10接线,将电阻器放在最大阻值处,按下“启动”按钮,DJK06上的“给定”从零开始,慢慢增加移相电压,使α能从30°到170°范围内调节,用示波器观察并纪录α=30°、60°、90°、120°、150°时整流输出电压Ud和晶闸管两端电压UVT的波形,并纪录相应d2U d=0.675U2[1+cos(a+π/6))] (30°~150°)(2)三相半波整流带电阻电感性负载将DJK02上700mH 的电抗器与负载电阻R 串联后接入主电路,观察不同移相角α时Ud、α=90°时的Ud 及Id波形图。

七、实验报告1)整流输出电压Ud和晶闸管两端电压UVT的波形(2)绘出当α=90°时,整流电路供电给电阻性负载、电阻电感性负载时的U d及I d的波形,并进行分析讨论。

α =30o 时Ud的波形α =30o 时Uvt的波形α =60o 时Ud的波形α =60o 时Uvt的波形α =90o 时Ud的波形α =90o 时Uvt的波形α =120o 时Ud的波形α =120o 时Uvt的波形α =150o 时Ud的波形α =150o 时Uvt的波形α =90o 时Ud的波形实验总结:第一次去实验的时候,并没有完成第一个实验,只是熟悉了实验仪器,加上没有对实验内容进行预习,所以没有完成实验内容。

电力电子实验报告

电力电子实验报告

一、实验目的1. 熟悉电力电子器件的基本特性和工作原理。

2. 掌握电力电子电路的组成和功能。

3. 了解电力电子电路在实际应用中的工作情况。

4. 培养动手实践能力和分析问题、解决问题的能力。

二、实验器材1. 电力电子实验箱2. 万用表3. 示波器4. 信号发生器5. 晶闸管6. 二极管7. 电阻8. 电容9. 电感10. 连接线三、实验内容及步骤1. 电力电子器件特性实验(1)晶闸管导通特性实验:观察晶闸管在不同触发角下的导通情况,分析其导通特性。

(2)二极管反向恢复特性实验:测量二极管在反向电压作用下的恢复时间,分析其反向恢复特性。

2. 电力电子电路实验(1)单相半波可控整流电路实验:观察电路在不同触发角下的输出电压波形,分析其整流效果。

(2)三相半波可控整流电路实验:观察电路在不同触发角下的输出电压波形,分析其整流效果。

(3)单相桥式全控整流电路实验:观察电路在不同触发角下的输出电压波形,分析其整流效果。

(4)三相桥式全控整流电路实验:观察电路在不同触发角下的输出电压波形,分析其整流效果。

3. 电力电子电路应用实验(1)交流调压电路实验:观察电路在不同输入电压下的输出电压,分析其调压效果。

(2)直流稳压电路实验:观察电路在不同输入电压下的输出电压,分析其稳压效果。

四、实验结果与分析1. 晶闸管导通特性实验通过实验,观察到晶闸管在触发角为0°时导通,随着触发角的增大,导通时间逐渐缩短。

这说明晶闸管的导通特性受触发角的影响。

2. 二极管反向恢复特性实验通过实验,测量出二极管在反向电压作用下的恢复时间为5μs。

这说明二极管的反向恢复特性对电路的开关速度有一定影响。

3. 电力电子电路实验(1)单相半波可控整流电路实验通过实验,观察到电路在触发角为0°时输出电压最高,随着触发角的增大,输出电压逐渐降低。

这说明触发角对整流效果有较大影响。

(2)三相半波可控整流电路实验通过实验,观察到电路在触发角为0°时输出电压最高,随着触发角的增大,输出电压逐渐降低。

电力电子技术实验报告

电力电子技术实验报告

电力电子技术实验报告实验目的,通过本次实验,掌握电力电子技术的基本原理和实验操作,提高学生对电力电子技术的理论和实践能力。

实验仪器设备,电力电子技术实验箱、直流电源、交流电源、示波器、电流表、电压表等。

实验原理,电力电子技术是指利用电子器件对电能进行调节、变换和控制的技术。

常见的电力电子器件有二极管、晶闸管、场效应管、三相全控桥等,它们可以实现电能的变换、调节和控制。

实验步骤:1. 实验一,单相半波可控整流电路。

a. 按照电路图连接实验箱和电源,调节电源输出电压和频率。

b. 接通电源,观察示波器波形,记录电流和电压的变化。

c. 改变触发脉冲宽度,观察输出波形的变化。

2. 实验二,单相全波可控整流电路。

a. 按照电路图连接实验箱和电源,调节电源输出电压和频率。

b. 接通电源,观察示波器波形,记录电流和电压的变化。

c. 改变触发脉冲宽度,观察输出波形的变化。

3. 实验三,三相半波可控整流电路。

a. 按照电路图连接实验箱和电源,调节电源输出电压和频率。

b. 接通电源,观察示波器波形,记录电流和电压的变化。

c. 改变触发脉冲宽度,观察输出波形的变化。

4. 实验四,三相全波可控整流电路。

a. 按照电路图连接实验箱和电源,调节电源输出电压和频率。

b. 接通电源,观察示波器波形,记录电流和电压的变化。

c. 改变触发脉冲宽度,观察输出波形的变化。

实验结果与分析:通过本次实验,我们成功搭建了单相和三相可控整流电路,并观察到了不同触发脉冲宽度下的输出波形变化。

实验结果表明,在不同触发脉冲宽度下,电压和电流的变化规律不同,进一步验证了电力电子技术的原理和应用。

结论:本次实验通过实际操作,使我们更加深入地理解了电力电子技术的原理和应用,提高了我们的实践能力和动手能力。

同时,也为今后的学习和科研工作打下了坚实的基础。

总结:电力电子技术在现代电力系统中具有重要的应用价值,通过本次实验,我们不仅掌握了电力电子技术的基本原理和实验操作,还提高了我们的实践能力和动手能力。

电力电子技术实践报告

电力电子技术实践报告

电力电子技术实践报告引言随着现代科技的不断发展,电力电子技术在各个领域中的应用越来越广泛。

本文将结合个人的实践经验,对电力电子技术的实践应用进行探讨和分析。

一、电力电子技术的基本原理电力电子技术是将电子技术应用于电力系统中的一门学科。

它通过使用电子器件和控制技术,可以将电力从一种形式转换为另一种形式。

电力电子技术的核心在于斩波控制技术,即通过控制电压和电流的开关状态,实现对电力的调整和控制。

二、电力电子技术在电力系统中的应用1. 可以利用交流-直流变换器将交流电转换为直流电,实现对输电线路的监控和控制。

这样做可以减少能量损耗,提高电力的传输效率。

2. 由于电力系统中常常需要将直流电转换为交流电进行利用,所以可以使用直流-交流逆变器实现这一过程。

逆变器可以将稳定的直流电转换为可用于家庭和工业设备的交流电。

3. 在可再生能源系统中,电力电子技术也起到了至关重要的作用。

例如,太阳能电池板和风力发电机产生的直流电,需要通过电力电子技术进行转换,才能满足电力系统的需求。

4. 电力电子技术还在电动车领域得到了广泛应用。

电动车的电机需要通过变频器进行控制,而变频器正是利用了电力电子技术实现的。

这样可以实现电动车的动力输出调节,提高能源利用率。

三、个人实践经验作为一名电力电子技术的研究者,我在实践过程中遇到了许多问题和挑战。

例如,在设计斩波控制器时,需要考虑到开关器件的特性,以确保控制的准确性和稳定性。

另外,在使用逆变器将直流电转换为交流电时,需要注意输出电流和电压的波形质量,以避免对各类电气设备产生不良影响。

此外,在太阳能发电系统的设计中,我还遇到了输电线路的电阻问题。

为了提高系统的发电效率,我采用了电力电子技术中的斩波调制技术,将输电线路的电阻降低到最低。

四、电力电子技术的发展前景随着可再生能源和电动车市场的迅速发展,电力电子技术的应用前景非常广阔。

同时,随着半导体技术的不断进步,电力电子器件的性能也在不断提高,这为电力电子技术的应用提供了更大的空间。

电子行业电力电子技术实验

电子行业电力电子技术实验

电子行业电力电子技术实验简介电力电子技术在电子行业中具有重要的地位和作用。

它涉及到电力的转换、传输和控制等多个方面。

电力电子技术实验是学习和掌握电力电子技术的关键环节。

本文将介绍电子行业电力电子技术实验的基本原理、实验步骤和实验注意事项。

基本原理电力电子技术实验的基本原理涉及到电力电子器件、电路拓扑和控制策略等几个方面。

电力电子器件电力电子器件是电力电子技术实验的基础。

常见的电力电子器件包括二极管、晶闸管、三极管、IGBT、MOSFET等。

这些器件的特性和应用范围不同,实验时需要根据具体的实验要求选择合适的器件。

电路拓扑电力电子技术实验常用的电路拓扑有逆变器、变频器、开关电源等。

不同的电路拓扑有不同的功能和应用场景。

在实验中,需要根据实验要求选择合适的电路拓扑,设计和搭建相应的电路。

控制策略电力电子技术实验中的控制策略主要包括脉宽调制(PWM)控制、谐振控制等。

控制策略的选择和实施对于实验结果的准确性和稳定性起着至关重要的作用。

在实验中,需要根据实验要求选择合适的控制策略,并正确地设置相关参数。

实验步骤下面以逆变器实验为例,介绍电子行业电力电子技术实验的基本步骤。

1.准备实验所需的器件和电路元件,如逆变器模块、电阻、电容等。

2.搭建实验电路,按照电路拓扑图连接电力电子器件和其他电路元件。

3.使用示波器和信号发生器等测试仪器,调试电路并测量电压、电流等参数。

4.进行实验前的准备工作,如设置实验参数、启动逆变器等。

5.运行实验,观察电路的工作状态和实验结果,并记录相关数据和现象。

6.分析实验结果,根据实验数据和现象判断电力电子技术的性能和稳定性。

7.结束实验,关闭逆变器和其他电路设备,清理实验现场并整理实验数据。

实验注意事项在进行电子行业电力电子技术实验时,需要注意以下几点:1.实验前应仔细阅读实验指导书,了解实验目的、步骤和安全注意事项。

2.实验时要佩戴适当的防护设备,如护目镜、手套等,以确保实验的安全性。

电力电子技术实验报告山交院

电力电子技术实验报告山交院

电力电子技术实验二单相桥式全控整流电路实验一.实验目的1.了解单相桥式整流电路的工作原理。

2.研究单相桥式全控整流电路在电阻负载、电阻—电感性负载及反电动势负载时的工作。

3.熟悉触发电路(锯齿波触发电路)。

二.实验内容1.单相桥式全控整流电路供电给电阻负载。

2.单相桥式全控整流电路供电给电阻—电感负载。

三.实验线路及原理1)电源控制屏位于NMCL -32/MEL-002T等。

2)锯齿触发电路位于NMCL -36C或NMCL -05D等。

3) L 平波电抗器位于NMCL -331。

4) Rd 可调电阻位于NMEL -03/4或NMCL -03等。

5) G 给定(Ug )位于NMCL -31或NMCL -31A或SMCL -01调速系统控制单元中。

6) Uct 位于锯齿触发电路中。

四.实验设备及仪器1.教学实验台主控制屏2.触发电路(锯齿波触发电路)组件3.变压器组件4.双踪示波器(自备)5.万用表(自备)五.实验结果五.注意事项1实验载必须先了解晶闸管的电流额定值(本装置为5A),并根据额定值与整流电路形式计算出负载电阻的最小允许值。

2.为保护整流元件不受损坏,品闸管整流电路的正确操作步骤(1)在主电路不接通电源时,调试触发电路,使之正常工作。

(2)在控制电压U=0时,接通主电源。

然后逐渐增大Ua,使整流电路投入工作。

(3)断开整流电路时,应先把Ua降到零,使整流电路无输出,然后切断总电源。

3.注意示波器的使用。

六.总结在可控整流电路中,两个整流二极管VD2、VD4既起到整流作用,又起到续流作用。

电阻电感性负载时,无论接或不接续流二极管,输出直流电压Ud的波形均与接电阻性负载时的直流电压波形相同。

实验中,根据VT1.上的电压波形确定移相控制角a的度数,因此误差较大。

从实验波形中可见续流二极管的作用。

在整流桥接电阻电感性负载、不接续流二极管时,如晶闸管VT3的触发脉冲消失,VT3始终不导通,则输出电压Ud失控。

电力电子技术实验报告

电力电子技术实验报告

实验一 SCR、GTO、MOSFET、GTR、IGBT特性实验一、实验目的(1)掌握各种电力电子器件的工作特性。

(2)掌握各器件对触发信号的要求。

二、实验所需挂件及附件序型号备注号1DJK01 电源控制屏该控制屏包含“三相电源输出”等几个模块。

2DJK06 给定及实验器件该挂件包含“二极管”等几个模块。

3DJK07 新器件特性实验DJK09 单相调压与可调负4载5万用表自备将电力电子器件(包括SCR、GTO、MOSFET、GTR、IGBT五种)和负载电阻R 串联后接至直流电源的两端,由DJK06上的给定为新器件提供触发电压信号,给定电压从零开始调节,直至器件触发导通,从而可测得在上述过程中器件的V/A特性;图中的电阻R用DJK09 上的可调电阻负载,将两个90Ω的电阻接成串联形式,最大可通过电流为1.3A;直流电压和电流表可从DJK01电源控制屏上获得,五种电力电子器件均在DJK07挂箱上;直流电源从电源控制屏的输出接DJK09上的单相调压器,然后调压器输出接DJK09上整流及滤波电路,从而得到一个输出可以由调压器调节的直流电压源。

实验线路的具体接线如下图所示:四、实验内容(1)晶闸管(SCR)特性实验。

(3)功率场效应管(MOSFET)特性实验。

(5)绝缘双极性晶体管(IGBT)特性实验。

五、实验方法(1)按图3-26接线,首先将晶闸管(SCR)接入主电路,在实验开始时,将DJK06上的给定电位器RP1沿逆时针旋到底,S1拨到“正给定”侧,S2拨到“给定”侧,单相调压器逆时针调到底,DJK09上的可调电阻调到阻值为最大的位置;打开DJK06的电源开关,按下控制屏上的“启动”按钮,然后缓慢调节调压器,同时监视电压表的读数,当直流电压升到40V时,停止调节单相调压器(在以后的其他实验中,均不用调节);调节给定电位器RP1,逐步增加给定电压,监视电压表、电流表的读数,当电压表指示接近零(表示管子完全导通),停止调节,记录给定电压U调节过程中回路电流I以及器件的管压降U。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

实验一 SCR、GTO、MOSFET、GTR、IGBT特性实验一、实验目的(1)掌握各种电力电子器件的工作特性。

(2)掌握各器件对触发信号的要求。

二、实验所需挂件及附件序型号备注号1DJK01 电源控制屏该控制屏包含“三相电源输出”等几个模块。

2DJK06 给定及实验器件该挂件包含“二极管”等几个模块。

3DJK07 新器件特性实验DJK09 单相调压与可调负4载5万用表自备将电力电子器件(包括SCR、GTO、MOSFET、GTR、IGBT五种)和负载电阻R 串联后接至直流电源的两端,由DJK06上的给定为新器件提供触发电压信号,给定电压从零开始调节,直至器件触发导通,从而可测得在上述过程中器件的V/A特性;图中的电阻R用DJK09 上的可调电阻负载,将两个90Ω的电阻接成串联形式,最大可通过电流为1.3A;直流电压和电流表可从DJK01电源控制屏上获得,五种电力电子器件均在DJK07挂箱上;直流电源从电源控制屏的输出接DJK09上的单相调压器,然后调压器输出接DJK09上整流及滤波电路,从而得到一个输出可以由调压器调节的直流电压源。

实验线路的具体接线如下图所示:四、实验内容(1)晶闸管(SCR)特性实验。

(3)功率场效应管(MOSFET)特性实验。

(5)绝缘双极性晶体管(IGBT)特性实验。

五、实验方法(1)按图3-26接线,首先将晶闸管(SCR)接入主电路,在实验开始时,将DJK06上的给定电位器RP1沿逆时针旋到底,S1拨到“正给定”侧,S2拨到“给定”侧,单相调压器逆时针调到底,DJK09上的可调电阻调到阻值为最大的位置;打开DJK06的电源开关,按下控制屏上的“启动”按钮,然后缓慢调节调压器,同时监视电压表的读数,当直流电压升到40V时,停止调节单相调压器(在以后的其他实验中,均不用调节);调节给定电位器RP1,逐步增加给定电压,监视电压表、电流表的读数,当电压表指示接近零(表示管子完全导通),停止调节,记录给定电压U调节过程中回路电流I以及器件的管压降U。

述步骤,并记录数据。

骤,并记录数据。

并记录数据。

骤,并记录数据。

根据得到的数据,绘出各器件的输出特性。

图一晶闸管SCR输出特性图二GTO输出特性图三GTO输出特性图四MOSFET输出特性图五IGBT输出特性七、注意事项(1) 双踪示波器有两个探头,可同时观测两路信号,但这两探头的地线都与示波器的外壳相连,所以两个探头的地线不能同时接在同一电路的不同电位的两个点上,否则这两点会通过示波器外壳发生电气短路。

为此,为了保证测量的顺利进行,可将其中一根探头的地线取下或外包绝缘,只使用其中一路的地线,这样从根本上解决了这个问题。

当需要同时观察两个信号时,必须在被测电路上找到这两个信号的公共点,将探头的地线接于此处,探头各接至被测信号,只有这样才能在示波器上同时观察到两个信号,而不发生意外。

(2)为保证功率器件在实验过程中避免功率击穿,应保证管子的功率损耗(即功率器件的管压降与器件流过的电流乘积)小于8W。

(3)为使GTR特性实验更典型,其电流控制在0.4A以下。

(4)在本实验中,完成的是关于器件的伏安特性的实验项目,老师可以根据自己的实际需要调整实验项目,如可增加测量器件的导通时间等实验项目。

八、实验心得体会不同的电力电子器件,因其制造工艺上的不同,其导通即关断过程存在一定的差异,通过对其工作特性曲线的分析可以发现:GTR和GTO是双极性电流驱动器件,具有电导调制效应,通流能力强,但开关速度较低,所需驱动功率大;而电力MOSFET是单极型电压驱动器件,开关速度快,输入阻抗高,热稳定性好,所需驱动功率小。

IGBT综合了GTR和MOSFET的优点,具有良好的特性。

实验二锯齿波同步移相触发电路实验一、实验目的(1)加深理解锯齿波同步移相触发电路的工作原理及各元件的作用。

(2)掌握锯齿波同步移相触发电路的调试方法。

二、实验所需挂件及附件三、实验线路及原理锯齿波同步移相触发电路的原理图见DJK03-1挂件介绍中锯齿波同步移相触发电路原理图。

锯齿波同步移相触发电路由同步检测、锯齿波形成、移相控制、脉冲形成、脉冲放大等环节组成,其工作原理可参见DJK03-1挂件介绍部分和电力电子技术教材中的相关内容。

四、实验内容(1)锯齿波同步移相触发电路的调试。

(2)锯齿波同步移相触发电路各点波形的观察和分析。

五、思考题(1)锯齿波同步移相触发电路有哪些特点?答:锯齿波同步移相触发电路由同步检测、锯齿波形成、移相控制、脉冲形成、脉冲放大等环节组成(2)锯齿波同步移相触发电路的移相范围与哪些参数有关?答:与电容C1、电位器RP1、电位器RP2、电位器RP3等参数有关。

六、实验方法(1)将DJK01电源控制屏的电源选择开关打到“直流调速”侧,使输出线电压为200V(不能打到“交流调速”侧工作,因为DJK03-1的正常工作电源电压为220V ±10%,而“交流调速”侧输出的线电压为240V。

如果输入电压超出其标准工作范围,挂件的使用寿命将减少,甚至会导致挂件的损坏。

在“DZSZ-1型电机及自动控制实验装置”上使用时,通过操作控制屏左侧的自藕调压器,将输出的线电压调到220V左右,然后才能将电源接入挂件),用两根导线将200V交流电压接到DJK03-1的“外接220V”端,按下“启动”按钮,打开DJK03-1电源开关,这时挂件中所有的触发电路都开始工作,用双踪示波器观察锯齿波同步触发电路各观察孔的电压波形。

①同时观察同步电压和“1”点的电压波形,了解“1”点波形形成的原因。

②观察“1”、“2”点的电压波形,了解锯齿波宽度和“1”点电压波形的关系。

③调节电位器RP1,观测“2”点锯齿波斜率的变化。

④观察“3”~“6”点电压波形和输出电压的波形,记下各波形的幅值与宽度,并比较“3”点电压U3和“6”点电压U6的对应关系。

(2)调节触发脉冲的移相范围将控制电压Uct调至零(将电位器RP2顺时针旋到底),用示波器观察同步电压信号和“6”点U6的波形,调节偏移电压Ub(即调RP3电位器),使α=170°,其波形如下图所示。

锯齿波同步移相触发电路(3)调节Uct(即电位器RP2)使α=60°,观察并记录U1~U6及输出“G、K”脉冲电压的波形,标出其幅值与宽度,并记录在下表中(可在示波器上直接读出,读数时应将示波器的“V/DIV”和“t/DIV”微调旋钮旋到校准位置)。

U1U2U3U4U5U6幅值(V)0.480.340.110.340.80.038宽度(ms)2020207.2510七、实验报告(1)整理、描绘实验中记录的各点波形,并标出其幅值和宽度。

答:数据见表格。

(2)总结锯齿波同步移相触发电路移相范围的调试方法,如果要求在Uct=0的条件下,使α=90°,如何调整?答:调节RP3电位器即可。

八、注意事项(1) 双踪示波器有两个探头,可同时观测两路信号,但这两探头的地线都与示波器的外壳相连,所以两个探头的地线不能同时接在同一电路的不同电位的两个点上,否则这两点会通过示波器外壳发生电气短路。

为此,为了保证测量的顺利进行,可将其中一根探头的地线取下或外包绝缘,只使用其中一路的地线,这样从根本上解决了这个问题。

当需要同时观察两个信号时,必须在被测电路上找到这两个信号的公共点,将探头的地线接于此处,探头各接至被测信号,只有这样才能在示波器上同时观察到两个信号,而不发生意外。

(2)由于正弦波触发电路的特殊性,我们设计移相电路的调节范围较小,如需将α调节到逆变区,除了调节RP1外,还需调节RP2电位器。

(3)由于脉冲“G”、“K”输出端有电容影响,故观察输出脉冲电压波形时,需将输出端“G”和“K”分别接到晶闸管的门极和阴极(或者也可用约100Ω左右阻值的电阻接到“G”、“K”两端,来模拟晶闸管门极与阴极的阻值),否则无法观察到正确的脉冲波形。

九、实验心得体会锯齿波同步移相触发电路1、2由同步检测、锯齿波形成、移相控制、脉冲放大等环节组成,通过本实验使我更加理解锯齿波同步移相触发电路的工作原理及各元件的作用,并基本掌握掌握锯齿波同步移相触发电路的调试方法。

实验三单相半波可控整流电路实验一、实验目的(1) 掌握单结晶体管触发电路的调试步骤和方法。

(2) 掌握单相半波可控整流电路在电阻负载及电阻电感性负载时的工作。

(3) 了解续流二极管的作用。

二、实验所需挂件及附件三、实验线路及原理单结晶体管触发电路的工作原理及线路图已在1-3 节中作过介绍。

将DJK03 挂件上的单结晶体管触发电路的输出端“ G ”和“ K ”接到DJK02 挂件面板上的反桥中的任意一个晶闸管的门极和阴极,并将相应的触发脉冲的钮子开关关闭(防止误触发),图中的R 负载用DK04 滑线变阻器接成并联形式。

二极管VD1 和开关S1 均在DJK06 挂件上,电感L d 在DJK02 面板上,有100mH 、200mH 、700mH 三档可供选择,本实验中选用700mH 。

直流电压表及直流电流表从DJK02 挂件上得到。

图3-3 单相半波可控整流电路四、实验内容(1) 单结晶体管触发电路的调试。

(2) 单结晶体管触发电路各点电压波形的观察并记录。

(3) 单相半波整流电路带电阻性负载时U d /U 2 = f(α) 特性的测定。

(4) 单相半波整流电路带电阻电感性负载时续流二极管作用的观察。

五、思考题(1) 单结晶体管触发电路的振荡频率与电路中电容C1 的数值有什么关系? 答:在一个梯形波周期内,V6可能导通、关断多次,但对晶闸管的触发只有第一个输出脉冲起作用。

电容C1的充电时间常数由等效电阻等决定,调节RP1改变C1的充电时间,控制第一个尖脉冲的出现时刻,实现脉冲的移相控制。

六、实验方法(1) 单结晶体管触发电路的调试将DJK01 电源控制屏的电源选择开关打到“直流调速”侧,使输出线电压为200V ,用两根导线将200V 交流电压接到DJK03 的“外接220V ”端,按下“启动”按钮,打开DJK03 电源开关,用双踪示波器观察单结晶体管触发电路中整流输出的梯形波电压、锯齿波电压及单结晶体管触发电路输出电压等波形。

调节移相电位器RP1 ,观察锯齿波的周期变化及输出脉冲波形的移相范围能否在30° ~170° 范围内移动?(2) 单相半波可控整流电路接电阻性负载触发电路调试正常后,按图3-3 电路图接线。

将滑线变阻器调在最大阻值位置,按下“启动”按钮,用示波器观察负载电压U d 、晶闸管VT 两端电压U VT 的波形,调节电位器RP1 ,观察α =30° 、60° 、90° 、120° 、150° 时U d 、U VT 的波形,并测量直流输出电压U d 和电源电压U 2 ,记录于下表中。
