使用CAD看图软件对图纸尺寸进行测量
手机CAD看图纸教程之测量选择

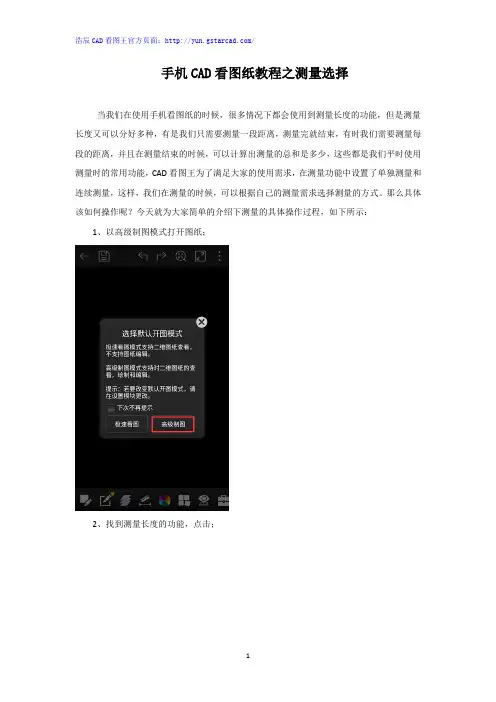

手机CAD看图纸教程之测量选择
当我们在使用手机看图纸的时候，很多情况下都会使用到测量长度的功能，但是测量长度又可以分好多种，有是我们只需要测量一段距离，测量完就结束，有时我们需要测量每段的距离，并且在测量结束的时候，可以计算出测量的总和是多少，这些都是我们平时使用测量时的常用功能，CAD看图王为了满足大家的使用需求，在测量功能中设置了单独测量和连续测量，这样，我们在测量的时候，可以根据自己的测量需求选择测量的方式。
那么具体该如何操作呢？今天就为大家简单的介绍下测量的具体操作过程，如下所示：
1、以高级制图模式打开图纸；
2、找到测量长度的功能，点击；
3、根据需要选择单独测量和连续测量；
单独测量模式：连续测量模式：
4、根据需要，完成测量。
单独测量结果：连续测量结果：
PS：CAD看图王中单独测量和连续测量可以一键切换。
文章来源：浩辰CAD官网CAD教程。
使用CAD进行图形的尺寸和测量
使用CAD进行图形的尺寸和测量CAD（计算机辅助设计）软件是现代设计领域中常用的工具之一。
它可以帮助设计师们创建、编辑和分析各种类型的图形。
其中，尺寸和测量是CAD软件中重要的功能之一。
在本文中，我们将介绍如何使用CAD软件进行图形的尺寸和测量。
首先，打开CAD软件并选择你要测量的图形。
现代CAD软件通常提供多种工具进行尺寸和测量，如直尺、角度计算器和距离测量工具。
你可以根据自己的需要选择适合的工具。
一个常见的尺寸工具是直尺，它可以帮助你测量线段的长度。
在CAD软件中，你可以使用直尺工具选项卡中的线段长度测量工具来进行测量。
选择该工具后，点击图形上的两个端点，软件将自动计算并显示线段的长度。
例如，你可以使用直尺工具测量一个桌子的宽度。
除了长度测量，角度测量也是CAD软件中常用的功能之一。
在CAD软件中，你可以使用角度工具选项卡中的角度测量工具来测量图形中的角度。
选择该工具后，点击图形中的三个点，软件将自动计算并显示角度的大小。
例如，你可以使用角度测量工具测量两条线段之间的夹角。
此外，CAD软件还提供了距离测量工具，可以帮助你测量两个点之间的距离。
在CAD软件中，你可以使用距离工具选项卡中的距离测量工具来进行测量。
选择该工具后，点击图形上的两个点，软件将自动计算并显示两点之间的距离。
例如，你可以使用距离测量工具测量两个建筑物之间的距离。
除了基本的尺寸测量工具，CAD软件还提供了更高级的测量工具，如体积测量和曲线测量。
体积测量工具可以帮助你计算三维图形的体积，例如一个棱柱或球体的体积。
曲线测量工具可以帮助你测量曲线的长度，例如一条弯曲道路或河流的长度。
在进行尺寸和测量时，CAD软件还提供了一些辅助功能，如隐藏线和图层管理。
隐藏线功能可以帮助你简化图形，使测量更加清晰。
图层管理功能可以帮助你对图形的不同组成部分进行分类和管理，方便你进行测量和修正。
总结一下，CAD软件是现代设计工作中不可或缺的工具之一。
cad图纸怎么测量长度
CAD图纸怎么测量长度1. 介绍CAD（计算机辅助设计）是一种数字化的图纸设计工具，广泛应用于工程、建筑、制造等领域。
在CAD图纸中，测量长度是常见且重要的任务之一。
本文将介绍如何在CAD图纸中准确测量长度的方法和技巧。
2. CAD软件选择和设置在进行CAD图纸测量之前，首先需选择一款适合自己的CAD软件，并对软件进行一些基本的设置。
常见的CAD软件包括AutoCAD、SolidWorks、CATIA等，根据自己的需求和使用经验选择合适的软件。
在CAD软件中，通常可以通过设置单位和精度来控制图纸中长度的测量方式和显示格式。
常见的单位包括米、毫米、英寸等，精度则决定了测量结果的小数位数。
一般来说，选择合适的单位和精度可以提高测量的准确性和工作效率。
3. 测量长度的基本方法在CAD图纸中测量长度的基本方法有多种，下面将介绍两种常用且简便的方法：使用测量工具和使用CAD软件中的测量工具。
3.1 使用测量工具使用测量工具是一种传统的测量方法，通常需要使用直尺或经纬仪等工具。
具体步骤如下：1.打开CAD软件，并加载需要测量的图纸。
2.根据图纸内容选择合适的测量工具，例如直尺、游标卡尺等。
3.在测量工具上对准需要测量的线段，并记录测量结果。
4.将测量结果转换为CAD软件中设置的单位。
3.2 使用CAD软件中的测量工具CAD软件通常提供了一些内置的测量工具，可以直接在软件中进行长度的测量。
具体步骤如下：1.打开CAD软件，并加载需要测量的图纸。
2.定位到需要测量的线段或对象附近。
3.在CAD软件的工具栏中找到测量工具，例如线段长度测量工具。
4.选择测量工具，并点击图纸中需要测量的线段或对象。
5.软件将显示测量结果，并将结果以指定单位显示出来。
4. 测量长度的注意事项在进行CAD图纸测量时，需要注意以下几点，以提高测量的准确性和可靠性：•确保选择合适的单位和精度，以避免测量结果的误差。
•在测量之前，先进行图纸的缩放和校准，以确保测量结果与实际尺寸一致。
如何利用CAD进行精确测量和尺寸标注
如何利用CAD进行精确测量和尺寸标注现代工程设计和制造过程中，为了确保产品的精确度和一致性，CAD（计算机辅助设计）来进行精确测量和尺寸标注变得至关重要。
CAD的功能可以大大提高工程师的效率，同时也能减少错误和误解。
本文将介绍如何使用CAD进行精确测量和尺寸标注的方法和技巧。
一、选择合适的CAD软件首先，选择一个适合你需求的CAD软件是非常重要的。
市场上有很多种CAD软件可供选择，例如AutoCAD、SolidWorks、CATIA等。
每种软件都有自己独特的特点和功能，你需要根据自己的需求选择合适的软件。
二、准备CAD图纸在进行精确测量和尺寸标注之前，首先需要有一份CAD图纸。
这个图纸是产品或构件的准确描述，包含了各种几何形状以及相关的尺寸参数。
如果没有现成的CAD图纸，你可以使用CAD软件进行设计和建模。
三、测量几何形状测量几何形状是CAD进行精确测量的基础。
CAD软件提供了各种测量工具，包括直线测量、角度测量、曲线测量等等。
你可以使用这些工具精确测量需要标注的几何形状。
四、标注尺寸参数一旦完成了几何形状的测量，接下来就需要标注尺寸参数。
在CAD软件中，有多种方式可以进行尺寸标注，例如线性尺寸标注、半径标注、直径标注等等。
你可以根据需要选择合适的标注方式，确保尺寸参数的准确性。
五、使用CAD工具进行校对在进行精确测量和尺寸标注之后，为了确保测量结果的准确性，你可以使用CAD软件提供的一些校对工具进行检查。
例如，你可以使用CAD软件提供的尺寸校对工具对标注的尺寸进行检查，并与实际测量结果进行比较。
六、保存和共享CAD图纸在完成精确测量和尺寸标注后，你需要保存并共享CAD图纸。
保存CAD图纸的格式可以是DWG、DXF等。
你可以使用CAD软件提供的导出功能将CAD图纸保存成不同的格式，方便与其他人进行共享和使用。
七、注意精度和单位在进行CAD测量和尺寸标注时，必须非常注意精度和单位。
CAD软件通常提供了设置精度和单位的选项。
CAD看图基础教程之坐标测量
CAD看图基础教程之坐标测量
CAD图纸中的测量功能，可以让大家快速的知道图纸的尺寸以及位置，对于设计和施工来说都是不可或缺的，今天我们主要来说说在浩辰CAD看图王电脑版中如何使用坐标测量功能？
步骤一：在浩辰CAD看图王电脑版中打开图纸。
步骤二：在编辑模式，扩展工具栏中点击“测量坐标”命令。
步骤三：选择要测量坐标的具体位置，即选择要测量坐标的点。
步骤四：点击鼠标左键结束，在底部结果显示框中显示坐标数值，如下图所示：
延伸说明：
浩辰CAD看图王电脑版中还可以对测量的结果进行保存并且可以将多种测量结果导出Excel 表格！方法步骤如下：
点击测量结果对话框后面的“√”，就将测量结果保存下来了。
保存后的测量结果，可以在测量记录里面进行查看，也可以将测量的结果导出Excel表格哦！
文章来源：浩辰CAD官网CAD教程。
CAD看图软件怎么设置测量参数
CAD看图中如何设置测量参数
当我们在拿到图纸的时候，经常会需要使用测量工具，再次测量下图纸上的数据。
当我们在测量的时候需要按照自己需要的参数来测量的时候，我们需要怎么来操作呢？
今天就为大家简单介绍下具体的操作步骤及过程如下所示：
1、使用浩辰CAD看图软件打开图纸，切换到编辑模式下；
2、在扩展工具菜单下，找到测量的工具栏，点击测量工具栏，会弹出测量工具的对话框，罗列出了测量的相关功能命令，在对话框的右侧，有参数设置的功能；
3、点击参数设置，弹出参数设置对话框，在此对话框中可以设置相关的参数；
4、设置完成后，测量的结果就是根据设置后的样子来显示测量结果的。
文章来源：浩辰CAD官网CAD教程。
iOS 12中,如何在打开一张CAD图纸时测量其长度？
iOS 12中，如何在打开一张CAD图纸时
测量其长度？
在iOS 12中，可以在打开一张CAD图纸时测量其长度吗？
苹果手机最近刚更新了iOS 12的系统，那么在这个系统上我们打开一张CAD图纸时候，如何测量图纸上某个部分的距离和长度呢？今天和大家一起来看看iOS 12 如何打开一张CAD图纸时测量其长度的全部操作步骤。
第一步：首先要打开您手机上面的CAD看图软件，如果您手机上面没有一款CAD看图软件的话，您可以在爱思助手上面搜索“CAD 看图”然后进行下载！
第二步：将软件下载完成后安装到您手机的桌面上，您就可以进行打开操作使用了！
第三步：打开进入软件的页面，选择您想查看的图纸选择打开，如果图纸在电脑上面的话，您就要打开手机上面的“wifi传输”将电
脑与手机保持在同一个wifi下，然后在电脑桌面上或是文件夹里面找到您想查看的图纸选择上传即可！然后选择您想查看的图纸文件然后选择打开即可，选择右下角的“测量”-“测距离”选项进行点击！
第四步：在图纸上选择您性进行测量的位置选择即可！
好了，以上就是iOS 12中打开一张CAD图纸时测量其长度的全部操作步骤，都学会了吗？。
利用CAD进行精确尺寸测量的方法
利用CAD进行精确尺寸测量的方法CAD（计算机辅助设计）是一种广泛应用于工程设计和制造领域的技术。
通过CAD软件，工程师可以在电脑上设计和分析产品，并进行精确尺寸测量。
本文将介绍利用CAD进行精确尺寸测量的几种常见方法。
1. 标尺工具：大多数CAD软件都提供了标尺工具，使用它可以直接测量图纸上的长度和宽度。
在CAD软件的工具栏中，找到标尺工具，并设置合适的比例尺。
然后，点击起始点和终点，软件将自动计算出两点之间的距离。
2. 尺寸工具：除了标尺工具外，CAD软件还经常提供尺寸工具。
尺寸工具可以更详细地测量对象的长度、宽度、直径、角度等。
选中要进行测量的对象，在CAD软件的菜单栏中选择“尺寸”工具，然后将测量线放置在需要测量的位置，软件将显示出对象的具体尺寸。
3. 坐标系统：CAD软件使用坐标系统来定位和测量对象。
了解和熟悉坐标系统可以帮助进行精确尺寸测量。
CAD软件中的坐标系统通常由X、Y和Z轴组成，用于分别表示对象在平面上的水平位置、垂直位置和深度位置。
通过利用坐标系统，可以准确地测量对象的位置和尺寸。
4. 参考线与测量工具：在进行精确尺寸测量时，参考线和测量工具是非常有用的。
参考线可以帮助确定对象的位置和方向，使测量更加准确。
测量工具可以用来测量对象之间的距离、角度和曲线的弧长。
CAD软件通常提供各种测量工具，如直尺、角度计、弧度计等，使用它们可以进行更复杂和准确的尺寸测量。
5. 三维建模：在进行精确尺寸测量时，有时只使用平面图可能不够准确。
CAD软件的三维建模功能可以帮助创建真实世界中的物体，并进行更细致和准确的尺寸测量。
通过将对象从平面图转换为三维模型，可以更好地理解其形状和尺寸，并进行更准确的测量。
6. 数据分析工具：一些CAD软件还提供了数据分析工具，可以对测量结果进行进一步分析和处理。
例如，可以计算对象的面积、体积和重心，或进行形状比较和模拟分析。
这些工具可以帮助工程师更全面地了解对象的特性和尺寸。
cad怎么快速查看图纸中线段的长度和宽度
CAD怎么快速查看图纸中线段的长度和宽度在CAD设计中，了解图纸中线段的长度和宽度是非常重要的。
在一些情况下，我们需要精确测量线段的长度和宽度，以确保设计的准确性。
幸运的是，CAD软件提供了多种方法来快速查看和测量线段的长度和宽度。
本文将介绍几种常用的方法，并向您展示如何在CAD中进行操作。
方法一：使用CAD中的测量工具绝大多数CAD软件都提供了内置的测量工具，使您能够快速测量线段的长度和宽度。
以下是使用测量工具来实现的一般步骤：1.打开您的CAD软件，并加载您的图纸文件。
2.在工具栏或菜单栏中找到“测量”或类似的选项。
3.选择“测量线段”或类似的选项。
4.在图纸中单击要测量长度的线段的起点和终点。
CAD软件将显示线段的长度。
在某些CAD软件中，您还可以通过拖动测量工具来测量线段的宽度。
要这样做，您只需将测量工具从一个线段的边界拖动到另一个线段的边界，并查看CAD软件提供的宽度测量结果。
方法二：使用CAD中的属性编辑器另一种快速查看线段长度和宽度的方法是使用CAD软件中的属性编辑器。
属性编辑器通常用于查看和编辑图形对象的属性，例如线段的长度和宽度。
以下是使用属性编辑器来实现的一般步骤：1.打开您的CAD软件，并加载您的图纸文件。
2.选择您要查看属性的线段。
您可以单击线段来选择它，或者使用选择工具框选多个线段。
3.在工具栏或菜单栏中找到“属性编辑器”或类似的选项，打开属性编辑器窗口。
4.在属性编辑器窗口中，您可以找到线段的长度和宽度属性，并查看其数值。
请注意，不同的CAD软件在属性编辑器的外观和功能方面可能有所不同。
但是，无论使用哪种CAD软件，您都应该能够在属性编辑器窗口中找到有关线段长度和宽度的信息。
方法三：使用CAD中的命令行工具对于熟悉命令行工具的CAD用户来说，您还可以使用CAD软件中的命令行工具来快速查看线段的长度和宽度。
以下是使用命令行工具来实现的一般步骤：1.打开您的CAD软件，并加载您的图纸文件。
cad如何测量长度？这样操作可以测量
cad如何测量长度？这样操作可以测量
cad如何测量长度？CAD软件是现代设计和工程领域中必不可少的工具，在建筑、园林设计等领域都逐渐重要起来。
在CAD中测量长度是非常重要的，特别是在设计和制造过程中。
因此。
下面小编将介绍给大家几种在CAD中测量长度的方法。
1.使用CAD看图
这个CAD看图工具可以帮助我们快速测量长度，还可以查看图纸并进行批注和修改。
具体操作如下：
1.打开CAD看图工具的主页面，点击CAD看图功能。
2.将需要测量的CAD文件选择并打开。
3.点击底部的测长度选项功能，根据步骤进行测量，即可显示长度。
2.使用测量工具
CAD软件中的测量工具可以帮助我们快速准确地测量长度。
具体操作如下：
1.打开CAD软件并选择测量工具。
2.在CAD软件中选择你要测量的对象。
3.在CAD软件中，你将看到对象的长度。
如果你需要更精确的结果，可以在命令行中输入“DIST”并选择对象，CAD软件将显示更准确的长度值。
3.使用坐标轴
CAD软件中的坐标轴可以帮助我们确定对象的位置和长度。
具体操作如下：
1.打开CAD软件并选择坐标轴工具。
2.在CAD软件中选择你要测量的对象。
3.在CAD软件中，你将看到对象的坐标和长度。
你可以使用这些信息来确定对象的位置和长度。
以上是cad如何测量长度？在CAD中测量长度的几种方法，使用这些方法可以帮助我们快速准确地测量长度，提高设计和制造的效率
和质量。
CAD看图如何使用快速测量功能
CAD看图如何使用快速测量功能
当我们拿到一张图纸，为了看图方便或者与实际相符合等不同的因素，我们有些时候需要对图纸进行再次测量，进行校核，以确定图纸上的数据与测量出来的结果保持一致，这样在施工等实际操作过程中，我们就会尽可能的因为数据不准确，导致出错，造成严重的后果。
为了提高效率，我们希望可以快速测量相关的数据，那么，在浩辰CAD看图王中，快速测量的功能改如何使用呢？
浩辰CAD看图王中有很多测量的功能，我们在使用的时候，可以根据需要选择相关的测量，但是，当我们需要快速测量出图纸上的相关数据的时候，我们可以使用快速测量的功能，这样，可以提高我们的工作效率，也可以达到使用的要求。
但是，浩辰CAD看图王中的快速测量功能有一个前提条件，必须是在封闭空间内，这样移动鼠标，可以直接显示测量水平距离、垂直距离和选择两条线的角度的数值。
具体的操作步骤及过程如下所示：
1、打开浩辰CAD看图王，并打开图纸；
2、在编辑模式下，找到快速测量的功能；
3、点击快速测量的命令，将鼠标放到一个封闭的空间内，并移动鼠标；
4、移动鼠标就可以直接显示测量水平距离、垂直距离和选择两条线的角度的数值。
文章来源：浩辰CAD官网CAD教程。
如何使用CAD进行尺寸和距离测量
如何使用CAD进行尺寸和距离测量CAD（计算机辅助设计）是一种广泛应用于工程和建筑领域的软件工具。
在CAD中进行尺寸和距离测量是非常重要的，因为准确测量物体的尺寸和距离是设计和建造过程中的关键步骤。
以下是使用CAD进行尺寸和距离测量的步骤：1. 打开CAD软件并导入图纸：首先，打开CAD软件，并选择打开图纸的选项。
导入需要测量的图纸文件，确保图纸文件与CAD软件兼容。
2. 选择测量工具：CAD软件提供了多种测量工具供用户选择。
常用的测量工具包括线段测量工具、尺寸标注工具、角度测量工具和距离测量工具。
根据需要选择合适的测量工具。
3. 使用线段测量工具：线段测量工具可用于测量图纸中的直线段。
选择线段测量工具后，点击图纸上第一个端点，然后点击第二个端点，即可显示出线段的实际长度。
4. 使用尺寸标注工具：尺寸标注工具用于测量图纸中的尺寸。
选择尺寸标注工具后，在图纸中选择需要测量的线段，然后选择标注的位置。
CAD软件会自动显示出所选线段的长度或角度。
5. 使用角度测量工具：如果需要测量图纸中的角度，可以选择角度测量工具。
在图纸中选择两条线段，并点击需要测量的角度位置。
CAD软件会自动计算出所选角度的大小。
6. 使用距离测量工具：距离测量工具可用于测量两个点之间的实际距离。
选择距离测量工具后，点击图纸上第一个点，然后点击第二个点，即可显示出两个点之间的实际距离。
7. 标注和记录测量结果：在进行尺寸和距离测量后，使用CAD软件的标注功能，将测量结果标注在图纸上，以便后续的设计和建造过程中参考使用。
此外，可以记录测量结果并保存在电脑或云端中以备将来查阅。
总结起来，使用CAD进行尺寸和距离测量是一项重要的技能，特别是在工程和建筑领域。
通过熟练掌握CAD软件中的测量工具，我们可以准确地测量物体的尺寸和距离，并将测量结果标注在图纸上，为后续的设计和建造提供参考。
希望本教程能对使用CAD软件进行尺寸和距离测量的人提供帮助。
利用CAD进行精确尺寸测量的技巧
利用CAD进行精确尺寸测量的技巧CAD（Computer-Aided Design，计算机辅助设计）是现代设计领域必不可少的工具之一，它通过数字技术实现了对设计过程的辅助和优化。
在CAD软件中进行精确尺寸测量是设计工作中的重要环节，本文将介绍一些常用的技巧，帮助您更加准确地测量尺寸。
1. 单位设置在开始进行尺寸测量之前，首先要确定使用的单位系统。
CAD软件通常提供了各种单位选项，如毫米、英寸等。
在绘制或导入图纸时，确保选择正确的单位以进行准确的尺寸测量。
2. 清晰可见的视图要进行精确尺寸测量，需要清晰可见的视图。
通过正确选择和调整视角，确保所需尺寸在屏幕上完整显示，避免被遮挡或缩放过小。
3. 使用准确的测量工具CAD软件通常内置了各种测量工具，如直线距离测量、角度测量等。
根据需要选择合适的测量工具，确保测量结果的准确性。
4. 网格和辅助线利用CAD软件提供的网格和辅助线功能，可以在绘图过程中准确定位和测量。
通过将网格设置为合适的间距，可以辅助测量长度、宽度等尺寸值。
辅助线可以帮助确定图形的对称轴或关键点，从而准确测量尺寸。
5. 对象捕捉CAD软件通常提供了对象捕捉（Object Snap）功能，它可以吸附到图形上的特定点或线段，进行精确的测量。
例如，通过开启端点捕捉，可以轻松测量两个线段之间的距离。
6. 使用标注工具标注（Dimensioning）是CAD软件中常用的功能之一。
通过在绘图中添加标注，可以直观地显示尺寸信息。
在添加标注时，选择合适的标注类型，并确保标注的位置准确、清晰可读。
7. 高级测量工具除了基本的测量工具外，CAD软件通常还提供了一些高级的测量工具，如曲线长度测量、表面积测量等。
根据需要，使用这些工具可以更加准确地测量复杂图形的尺寸。
8. 尺寸约束CAD软件中的约束功能可以帮助保持尺寸的准确性和稳定性。
通过应用尺寸约束，可以确保设计要素的比例和关系保持不变。
在进行尺寸测量时，检查并修正任何可能破坏约束的情况。
利用CAD进行水平与垂直尺寸测量
利用CAD进行水平与垂直尺寸测量在设计和工程领域，准确度量尺寸是至关重要的。
借助计算机辅助设计（CAD）软件，我们可以更加精确地测量水平和垂直尺寸。
本文将教你如何在CAD软件中进行水平和垂直尺寸测量。
首先，打开CAD软件并进入绘图界面。
确保你有一个准备好的图纸，其中包含你需要测量的对象。
水平尺寸测量：1.选择“尺寸”工具栏上的“水平”按钮，或使用快捷键“DIMHORIZONTAL”。
2.点击图纸中首个测量点的位置。
这是你要测量的水平对象的起始点。
3.将光标移动到你要测量的水平对象的终点处，点击确认。
CAD软件将显示水平尺寸。
垂直尺寸测量：1.选择“尺寸”工具栏上的“垂直”按钮，或使用快捷键“DIMVERTICAL”。
2.点击图纸中首个测量点的位置。
这是你要测量的垂直对象的起始点。
3.将光标移动到你要测量的垂直对象的终点处，点击确认。
CAD软件将显示垂直尺寸。
在CAD软件中进行水平和垂直尺寸测量非常简单，但以下几点提示可以帮助你更好地使用这些测量工具：1.准确选择测量点：确保你选择的起始点和终点是准确的，以获得准确的尺寸结果。
如果你选择的点不准确，测量可能会产生误差。
2.小心使用捕捉工具：CAD软件通常提供了各种捕捉工具，例如端点、中点和交点。
使用这些工具可以更精确地选择测量点，确保测量结果的准确性。
3.尺寸样式设置：CAD软件允许你自定义尺寸的样式，例如标注文字的大小、颜色和箭头的样式。
根据你的需求，你可以根据项目要求设置合适的尺寸样式。
4.编辑和调整尺寸：如果你需要修改已经绘制的尺寸，CAD软件也提供了相应的工具。
你可以选择已绘制的尺寸，并使用编辑工具进行调整。
总结：利用CAD软件进行水平和垂直尺寸测量是设计和工程领域中重要的任务。
本文介绍了如何在CAD软件中进行这些测量，并提供了一些提示，帮助你更好地使用测量工具。
通过准确测量尺寸，你可以提高设计的精度，并确保其符合项目的要求。
如何利用CAD进行精确测量与尺寸标注
如何利用CAD进行精确测量与尺寸标注随着科技的发展，计算机辅助设计（CAD）在工程设计领域的应用日益广泛。
在CAD软件中，精确测量和尺寸标注是设计过程中至关重要的一环。
本文将探讨如何利用CAD进行精确测量和尺寸标注，以确保设计的准确性和可行性。
首先，CAD软件提供了各种工具和功能，用于测量和标注设计图纸中的尺寸。
在进行测量之前，我们需要设置合适的比例尺，以确保图纸的准确性。
在CAD软件中，可以通过设置比例尺的方式来实现。
一旦比例尺设置完成，我们就可以开始测量。
测量的第一步是选择合适的测量工具。
CAD软件通常提供了直线测量、曲线测量、角度测量等多种工具。
根据设计图纸的具体要求，选择合适的工具进行测量。
在进行测量时，需要仔细观察设计图纸的细节，并使用鼠标或键盘输入测量数值。
在进行尺寸标注时，我们需要使用CAD软件提供的标注工具。
标注工具通常包括线性尺寸标注、角度尺寸标注、半径尺寸标注等。
根据设计图纸的需要，选择合适的标注工具进行标注。
在进行标注时，我们需要考虑到尺寸标注的位置、字体大小和标注线的长度等因素，以确保标注的清晰可读。
除了测量和标注工具，CAD软件还提供了一些辅助功能，用于提高测量和标注的准确性。
例如，CAD软件可以通过吸附功能将测量点吸附到设计图纸中的特定点，以确保测量的准确性。
此外，CAD软件还可以通过自动计算功能，自动计算出设计图纸中的尺寸和角度，减少人为计算错误的可能性。
在进行精确测量和尺寸标注时，我们还需要注意一些常见的错误和注意事项。
首先，我们应该避免在设计图纸中使用模糊不清的线条和文字，以免造成测量和标注的困惑。
其次，我们应该注意尺寸标注的一致性，避免出现不一致或矛盾的尺寸标注。
此外，我们还应该注意尺寸标注的规范性，遵循设计图纸的标准和规范进行标注。
总之，利用CAD进行精确测量和尺寸标注是设计过程中不可或缺的一部分。
通过合理使用CAD软件提供的工具和功能，我们可以确保设计的准确性和可行性。
CAD看图软件中如何测量半径？
CAD看图软件中如何测量半径？
测量是CAD看图软件中的基础功能之一，但可能一些CAD制图初学入门的小伙伴对此还并不了解，今天小编就来给大家分享一下浩辰CAD看图王电脑版中测量圆半径的相关操作技巧，一起来看看吧！CAD半径测量步骤：
首先启动浩辰CAD看图王电脑版，打开需要测量的CAD图纸文件。
如下图所示：
在菜单栏中点击切换至【览图绘制】选项卡，点击【测量】工具箱中的【测量半径】功能按钮。
如下图所示：
执行命令后，在图纸中选择需要测量的圆或者圆弧，被选中的圆或者圆弧会呈现黄色的虚线形状，同时半径也会显示在下方的对话框中。
如下图所示：
在浩辰CAD看图王电脑版中通过以上几个简单的步骤便可以将圆或者圆弧的半径就测量出来啦！。
CAD图纸上如何将尺寸进行测量标注
CAD图纸上如何将尺寸进行测量标注
当我们使用CAD看图查看一张图纸文件的时候，想要测量图纸上某地方的尺寸，完成之后想要尺寸标注不要进行消失，这个时候我们应该如何进行此项操作？今天小编就要来教教大家CAD图纸上如何将尺寸进行测量标注的全部操作步骤，望采纳！
第一步：首先要打开您电脑上面的这款CAD看图软件，小编使用的就是这款“迅捷CAD看图”软件，如果您电脑上没有CAD看图软件的话，您可以和小编使用一样的看图软件，去到官网上面进行下载，这款看图软件是免费的哦！
第二步：将软件完成下载后安装到您电脑的桌面上，您就可以进行打开使用了，进入软件后，选择左上方的“+打开”选项在桌面上或是
在文件夹里面找到您想查看的图纸文件然后进行打开！
第三步：将图纸打开之后选择上方的工具栏中的“测量”选项对图纸进行测量！
第四步：在您想测量图纸的两端进行点击即可测量出距离哦！
第五步：测量步骤完成之后选择上方的保存，然后测量出的距离标注就可以继续保存！
好了，以上就是CAD图纸上如何将尺寸进行测量标注的全部操作步骤了，如果您还想了解更多相关CAD方面的知识的话，您还可以直接进入我们的官网 上面搜索“软件帮助”找到您想学习哪款软件来进行操作学习或者是您还可以在微信上直接关注我们的微信公众号迅捷CAD，每天都会进行文章的更新，快来一起学习哦！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
我们都知道CAD设计师在绘图的时候在图上都会有一些标注事项，例如文字、尺寸等。
可那些标注都是一些很重要的标注，要是什么都标注了，那小编估计你也看不清那是哪。
所以我们在拿到图纸文件时，想要测量图纸上标注地方的尺寸，然后对其进行表明，我们该怎么进行操作呢？其实操作方法很简单，感兴趣想要学习的小伙伴们赶紧来看下具体操作步骤：
第一步：在电脑桌面的上方找到迅捷CAD看图这个软件的图标，然后用鼠标的左键进行双击，进入到CAD看图软件的操作界面。
第二步：在进入到了CAD看图软件的操作界面后，我们便需要在该界面上方找到文件这个选项，之后再点击下拉框内的打开，打开我们需要进行测量的图纸文件。
第三步：在打开图纸文件之后，我们需要在该软件界面上方的工具框内找到测量这个工具，之后对图纸进行测量。
第四步：如果你还想要对图纸编辑文字的话，可以在该软件的界面上方找到文字这个选项工具，再对图纸中的文字进行编辑。
上面便是小编所介绍的全部内容，是不是觉得特别的容易，感兴趣的小伙伴现在就可以去试一试了，希望对你们有所帮助！如果有更好的技巧也可以一起讨论交流。
