接触网拉出值的简介
接触网导高与拉出值测量一、接触网导高与拉出值测量的工程意义：接触网导高与拉出值作为接触网的基本参数，工程上有着重要作用，具体表现在：1、承力索架设后的测量：核实悬挂点处承力索的实际高度与相对于线路中心线的偏移值，检查支柱装配的结果是否符合要求，为接触线架设创造条件。
2、接触线架设后的测量：核实悬挂点处承力索的实际高度与相对于线路中心线的偏移值，检查支柱装配的结果是否符合要求，为悬挂调整提供基础参数，尤其是为整体吊弦的预制与安装提供计算依据。
3、悬挂调整后的测量：核实悬挂点处承力索的实际高度与相对于线路中心线的偏移值，检查悬挂调整结果是否符合要求。
二、接触网导高与拉出值测量方法：1、直接测量法：较为简单，实训时采用；2、间接测量法：工程检测时采用，具体有两种方法：TR-2型测距器配专用计算器三角形测量法与接触网参数激光测量法。
三、接触网导高与拉出值测量工程方法原理：如图1所示，在现场采集悬挂点处承力索到2条钢轨内缘的距离A、B及2个相邻支柱间的跨距L并将测量数据记录下来。
（1）根据式(1)计算承力索对线路中心的水平偏移距离a′，单位mm：a′= (B2-A2)/(2×1435)。
（1）（2）根据式(2)计算承力索对轨面的垂直距离H1′，单位mm：H1′={A2-[14352-(B2-A2)]2/(4×14352)}1/2。
（2）（3）根据公式(3)计算该悬挂点处承力索的结构高度：h = [ (H1′- H )2+(a′- a )2 ]1/2，（3）式中，H为设计导线高度，单位mm；a为设计拉出值，单位mm。
说明：1、以上计算过程，是先计算的挂点处承力索的高度H1′，如将其定义为接触线高度H1′，测量原理相同，仅需将A、B值的测量起点改为到接触线处即可。
2、计算公式（1）所得结果，在直链型悬挂中即为拉出值（或称之字值）。
四、TR型测距器配专用计算器接触网导高与拉出值测量法TR型测距器是唯一的把三角法测量原理和电子计算器结合在一起的用于电气化铁路接触线几何参数地面测量的计测工具。
接触网拉出值测量
• 总策划协调员： 张 晗 •文 书 ： 翔 龙 • 摄影、指导员： 李 阳 •操 作 员： 雅 栋 凤
杨
测量流程安排
• 1、计划与决策拉出值的测量方法 • 2 、实施
• 3 、数据额分析整理汇报
计划拉出值的测量方法
• 1 确定拉出值测量的工作要求和注意事项 •2 学习所需工具、材料的方法和技能
线路中心 受电弓中心 C 受电弓 m
H
h
c=h x H/L
a=m+c
所需工具列表
序号 名称 规格 单位 数量 备注
12 3 4 5来自卷尺测杆 丁字尺 铅锤 记号笔
5m
6m
件
根 个 个 支
1
1 1 1 1
安全装护
检查并组装工具
将线坠悬挂于定位点
确定轨平面
测量并记录
整理工具
数据分析处理
L1=542mm
•3
•4
制定直线段和曲线段测量的实施方法
绘图模拟测量拉出值
直线段现场操作步骤
• 1、检查测量工具 • 2、工作人员做好安全防护措施 • 3、将线坠和测杆悬挂于导线上 • 4、确定轨平面 • 5、测量并记录数据 • 6、整理工具
直线段理论测量
定位点
钢轨中点
轨道中心
L1 L2
a
L2 - L1=a
曲线段理论测量
a
L2=723mm a = L2 - L1 a = 181mm
组员风采
•谢 谢 观 赏
曲线区段接触线拉出值分析
曲线区段接触线拉出值分析摘要随着电气化铁路的高速发展，接触网设备的稳定性对其各项技术参数的要求越来越高。
为了保证受电弓和接触线的可靠接触、不脱线和保证受电弓磨耗均匀，要求接触线在线路上按技术标准固定位置，这个固定位置在曲线区段有着特殊的要求。
本文同时分析了曲线区段接触线拉出值超标的原因，并提出了相应的解决办法。
关键词：曲线；接触线；拉出值；分析0 引言接触线拉出值是接触网自身结构参数，其取值的大小直接关系到弓网运行安全。
在运营中发现曲线区段拉出值易超标，这是因为在拉出值的设置，如未考虑受电弓中心线在气象条件、线路参数、机车及受电弓型号及参数、运营方式、运行速度等多种因素影响下的动态变化，容易出现几何尺寸不符导致设备侵入受电弓动态。
基于此种情况，有必要对曲线区段拉出值进行分析，提出解决措施，确保机车良好受流。
1 接触线拉出值的基本知识1.1 拉出值的作用接触线的拉出值(之字值)可以使在运行中的电力机车受电弓滑板工作面与接触线摩擦均匀(否则会使滑板工作面某些部分磨出沟槽，降低受电弓使用寿命)，保证接触线与受电弓接触，不发生脱弓，避免因脱弓造成的弓网事故。
1.2 拉出值的大小接触线的拉出值的大小由电力机车受电弓最大允许工作范围(950mm)、线路情况、行车速度等因素决定。
在直线区段，线路中心线与机车受电弓中心线重合，接触线沿线路中心线上空成“之”字形对称布置，即所谓直线区段，接触线拉出值也称“之”字值的原因，一般情况下其标准值为士300mm（当定位点位于线路中心和支柱之间时，记为正，否则记为负)，在线路行车速度大120km/h线路上，考虑到车速提高后机车受电弓左右摇摆量及高速下接触线的摆动量的增加，“之”字值一般选定为士200mm，允许误差范围为士30mm。
曲线区段电力机车车身随线路的外轨超高向曲线内侧倾斜，受电弓也呈倾斜状，线路中心线与受电弓中心不重合，曲线区段上随曲线半径不同拉出值有差异，一般在150-400mm之间。
编制接触网概预算数据处理方式的研究
区域治理

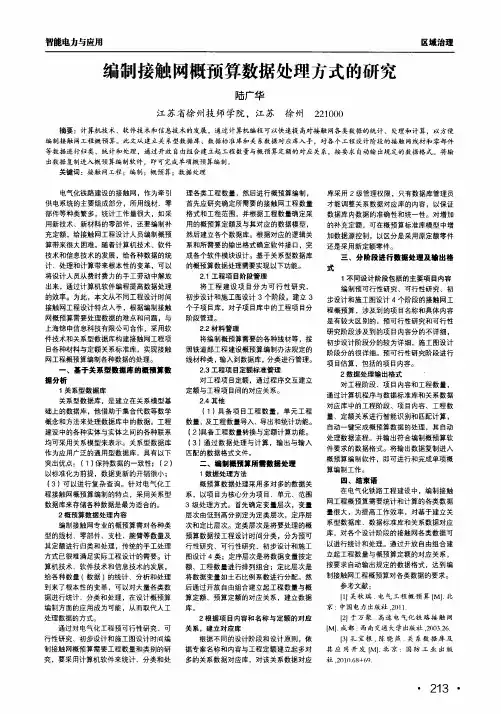

编制接触网概预算数据处理方式的研究
陆广华
江苏省徐州技师学院，江苏徐州 ２２１０００
摘要：计算机技术、软件技术和信息技术的发展，通过计算机编程可以快速提高对接触网各类数据的统计、处理和计算，以方便 编制接触网工程概预算。此文从建立关系型数据库、数据标准库和关系数据对应库入手，对各个工程设计阶段的接触网线材和零部件 等数据进行归类、统计和处理，通过开放自由组合建立起工程数量与概预算定额的对应关系，按要求自动输出规定的数据格式。将输 出数据复制进入概预算编制软件，即可完成单项概预算编制。
关键词：接触网工程；编制；概预算；数据处理
电气化铁路建设的接触网，作为牵引 供电系统的主要组成部分，所用线材、零 部件等种类繁多，统计工作量很大，如采 用新技术、新材料的零部件，还要编制补 充定额。给接触网工程设计人员编制概预 算带来很大困难。随着计算机技术、软件 技术和信息技术的发展，给各种数据的统 计、处理和计算带来根本性的变革，可以 将设计人员从费时费力的手工劳动中解放 出来。通过计算机软件编程提高数据处理 的效率。为此，本文从不同工程设计时间 接触网工程设计特点人手，根据编制接触 网概预算需要处理数据的难点和问题，与 上海锦申信息科技有限公司合作，采用软 件技术和关系型数据库构建接触网工程项 目各种材料与定额关系标准库，实现接触 网工程概预算编制各种数据的处理。
库采用２级管理权限，只有数据库管理员 才能调整关系数据对应库的内容。以保证 数据库内数据的准确性和统一性。对增加 的补充定额，可在概预算标准库模型中增 加数据源控制，以区分是采用原定额零件 还是采用新定额零件。
三、分阶段进行数据处理及输出格 式
１不同设计阶段包括的主要项目内容 编制预可行性研究、可行性研究、初 步设计和施工图设计４个阶段的接触网工 程概预算，涉及到的项目名称和具体内容 是有较大区别的，预可行性研究和可行性 研究阶段涉及到的项目内容分的不详细， 初步设计阶段分的较为详细，施工图设计 阶段分的很详细。预可行性研究阶段进行 项目估算，包括的项目内容。 ２数据处理输出格式 对工程阶段、项目内容和工程数量， 通过计算机程序与数据标准库和关系数据 对应库中的工程阶段、项目内容、工程数 量、定额关系进行智能识别和匹配计算， 自动一键完成概预算数据的处理，其自动 处理数据流程。并输出符合编制概预算软 件要求的数据格式。将输出数据复制进入 概预算编制软件，即可进行和完成单项概 算编制工作。 四、结束语 在电气化铁路工程建设中，编制接触 网工程概预算需要统计和计算的各类数据 量很大。为提高工作效率，对基于建立关 系型数据库、数据标准库和关系数据对应 库，对各个设计阶段的接触网各类数据可 以进行统计和处理。通过开放自由组合建 立起工程数量与概预算定额的对应关系， 按要求自动输出规定的数据格式，达到编 制接触网工程概预算对各类数据的要求。 参考文献： ［１】吴秋瑞．电气工程概预算【Ｍ】．北 京：中国电力出版社，２０１１ 『２１于万聚高速电气化铁路接触网 『Ｍ１．成都：西南交通大学出版社，２∞３．２６． 『３１孔宝根，陈晓燕．关系数据库及 其应用开发【Ｍ］．北京：国防工业出版 社．２０１０．６８＋６９．
接触线拉出值
小结：
拉出值：定位点--受电弓中心的距离 标准：(1)直线 (2)曲线 拉出值检调：测量m实，比照m标。 m实＜m标 外拉 m实＞m标 内放
作业 ：
某区间接触网定位点处接触线高度（导 高）Ｈ=6000mm，所处区段为曲线，曲线半 径Ｒ=600ｍ，外轨超高为ｈ=60mm，设计拉 出值ａ=400mm，求该定位处接触线的位置。 若现场实测该定位处接触线投影在线路中心 线和外轨间，距线路中心线距离为100mm时， 是否应该调整？
2、曲线区段：
曲线上，由于线路外轨超高，使机 车车身向曲线内侧方向倾斜，机车受电 弓随之偏斜，受电弓中心线与线路中心 线有一定偏斜距离。施工检调中，无法 直接测量接触线距受电弓中心线的水平 距离（即a值）。
C值(线路中心-受电弓中心)的确定
其中：
H为导高，即定位点处接 触线到轨平面的距离 可以从定位点垂下线 坠测得。 L为轨距，钢轨轨顶下 16mm处的两轨之间 距离，可以用道尺测 量。也可以从表查得
接触线拉出值 的确定
4-200sx.MPG 一、复习
1、定位装置的作用： 把接触线进行横向定位，保证接触线始终在 受电弓滑板的运行范围之内，良好受流；在直线 区段，相对于线路中心把接触线拉成“之”字形 状；在曲线区段，相对于受电弓中心运行轨迹则 拉成切线或割线。使受电弓滑板磨耗均匀；同时， 定位装置要承担接触线水平负载，并将其传递给 腕臂。
曲线区段： 电力机车车身随线路的外轨超高向曲线 内侧倾斜，受电弓也呈倾斜状，线路中心线 与受电弓中心不重合，曲线区段上随曲线半 径不同拉出值有差异，一般在150～400mm 之间。具体数值查阅接触网设计平面图。紧 急情况下可根据下表查得。
表1 拉出值参考表(车速≤120Km / h )
高铁接触网案例 拉出值的计算
线路中心不重
斜
合
拉出值a=
定位点
受电弓中心
m
c
线路中
心
受电弓中心
a
m c
接触线位
置
计算公式：a=m+c
3.M值正负的确定
线路中心
受电弓中心
当定位点处接触线的投影位于线路
中心线与曲线外轨之间时，取正。
a
m c
m取正
接触线位
置
3.M值正负的确定
线路中心
受电弓中心
当定位点接触线的投影位于线路
1.拉出值概念
受电弓中
心
接触线位
置
a
拉出值：在定位点处，接触线偏移
受电弓中心的距离，用字母a表示。
2.拉出值计算公式
直线区段
受电弓中心与线路中
心重叠，因此定位点
接触线至线路中心的
距离即是拉出值。
受电弓中心
线路中心
接ቤተ መጻሕፍቲ ባይዱ线位
置
a
2.拉出值计算公式
线路中心
曲线区段
曲
曲线外轨抬高(外轨超
线
高)h
受电弓中心和
中心与外轨间且距线路中心为62mm时，应如何调整？（注：
轨距L＝1440mm）
①整理已知
条件
H＝6200mm，h＝60mm，L＝1440mm
5.拉出值实例计算
②计算c值
③计算
m标
结论1
c
hH
60 6200
258
L
1440
(mm)
m标＝a标－c＝400－258＝142 （mm ）
定位点处接触线的标准投影位置应位于线路中心线至外轨
接触网常用数据及图表
接触网常用数据及图表1、全补偿链形悬挂跨距表注：风口地带的山口、谷口、高路堤和桥梁等处的最大跨距一般不大于50米。
2、侧面限界（1）碗臂支柱侧面限界表（2）桥支柱侧面限界表（3）道岔柱侧面限界（如图）（4）R=200m线路无超高时，曲内外侧面限界Cx均采用2.8m 。
（5）软横跨支柱侧面限界：一般采用3m，基本站台应加大到5m。
3、砼标号经验批配比表每m3砼应用材料混凝土标号水泥（kg）砂（m3）石（m3）110级280 0.45 0.9 170级330 0.48 0.854、全补偿砼柱横卧板选用表：支柱型号区段土壤安息角Φ位置及型号上下38/8.2+2.6路堤（+）17°-22°2-II 1-I30°-32°2-I33°-37°1-I38°以上路堑（—）17°-22°2-I30°-32°1-I33°-37°38°以上60/8.7+3.0路堤（+）17°-22°2-I30°-32°33°-37°38°以上路堑（—）17°-22°1-I30°-32°1-I33°-37°38°以上78/8.2+3.0 路堤（+）17°-22°3-II 1-I 30°-32°2-II33°-37°1-II38°以上路堑（—）17°-22°2-II 1-I 30°-32°1-I33°-37°38°以上注：1.符号“1-I”前面的数字为横卧板安装数量，后一个数字为横卧板的型号。
2.Φ角为12°按17°，27°按30°，24.5°-25.5按22°，27°按30°选用。
浅谈接触网导高及拉出值测量方法
浅谈接触网导高及拉出值测量方法摘要:针对我国电气化铁路施工和日常运营维护中需要对接触网重要的静态参数导高、拉出值进行大量的测量的特点，系统地介绍和总结了几种测量方法的测量原理、优缺点。
引言接触网是电气化铁路的主要设备之一，随着我国电气化铁路运营速度的不断提高，确保接触网处于良好状态，保障不间断供电，维持良好的弓网关系动态特性成为保证高速或快速列车安全稳定运行的重要前提，接触网的各种静态参数能否满足设计的要求是获得良好的接触网弓网关系的基础，因此在新建或扩建电气化铁路以及在电气化铁路日常运营维护中，常常需要对一些主要的接触网静态参数进行测量，它们包括接触线高度、接触线拉出值、定位管坡度、支柱位置、线岔数据、锚段关节数据等，通过检测获得的接触悬挂基础数据进行分析或处理，一方面可以在常规巡检时及时发现接触网隐患，消除各种故障，保障线路安全运行;另一方面在建设或更换接触网导线时，可将数据输入专用计算软件获得其他安装数值，使施工质量得到保证。
一、接触网导高、拉出值的定义及测量在电气化铁路的建设和日常运营维护中，接触网的导线和承力索的高度和拉出值是两个最为重要的接触网参数。
其定义如图1所示导线受电弓中心拉出值导高图1 接触网导高、拉出值的定义接触导线的高度(简称导高)是指导线相对于钢轨面连线的垂直长度。
如果接触导线高度过高则会使受电弓离线产生电弧烧损接触线和受电弓，过低则会危及人员和超限货物的安全，另外很小的距离内接触导线高度(即导线坡度)变化过大时，易产生电弧而影响弓网受流质量，加大滑板的导线的磨耗。
在直线区段上，接触线在定位点处相对于线路中心的偏移距离，称为拉出值(或之字值);在曲线区段导线则被布置成折线的形式，此折线一般与受电弓中心的行迹相割或相切，这种在定位点处接触线距受电弓中线行迹的距离称为拉出值。
电气化铁路上接触线的拉出值的设计是为了使电力机车在运行时使受电弓与接触导线在一定范围内均匀接触摩擦，使受电弓滑板磨耗均匀，延长其使用寿命。
08-接触线拉出值
接触线拉出值（之字值）检测检调记录车间网工区年广州供电段工长（签字）：车间主任（签字）：接触线拉出值（之字值）检测检调记录填写说明注：m——接触线水平投影与线路中心之间的距离。
C——受电弓中心的水平投影与线路中心之间距离（导高×超高÷轨距）；经验值C≈4ha——实测拉出值：即a=±m+C，当m在线路中心至外轨间时取+，反之取-。
表中标准拉出值按竣工图中设计值：1、“区间（车站）”栏：填写检测检调设备所在的区间（车站）的全称。
“年”栏：检修当年的全称，如“2008年”。
2、“支柱（隧道及悬挂点）”栏：填写所检测检调的支柱(隧道及悬挂点)号，站场测量检修时应注明╳╳股道╳╳柱。
3、“曲线半径”栏：按接触网平面图上或现场曲线半径填写，图纸与现场不符时，以现场为准，直线区段填写“/”。
4、“标准拉出值”栏：填写接触网平面图上设计的拉出值。
5、“检测检调日期(日/月)”栏：填写检测或检调当天的日期，如检测日期为8月2日，则填写2/8。
6、“检测检调栏”对应的“接触线高度”、“线路外轨超高”、“m值”、“c值”、“a值”、“跨中偏移”栏，填写对应的检测或检调项目，如检测的参数符合标准无需检调，则对应的项目填写“/”，如检测的参数不符合标准需检调，则对应的项目填写检调后的数据。
7、“接触线高度”栏：填写现场测量的接触线高度，而不是设计高度。
8、“线路外轨超高”栏：填写现场实际测量的外轨超高值，而不是线路设计时的设计超高；直线区段填写“/”。
9、“m”栏：填写现场测量的定位点处接触线垂直投影至线路中心线之间的距离。
“m”值有“正（+）”、“负（—）之分。
10、“c”栏：填写受电弓中心与线路中心的距离（偏移值），计算公式C=H*h/L，现场经验计算C≈4h，直线区段填写“/”。
11、“a”栏：填写现场实际拉出值（之字值）；即“m”栏+“c”栏=“a”栏值。
12、“跨中偏移”栏：填写跨中拉出值，即测出跨中处接触线对线路中心的距离m值和跨中处偏移值C值，再将两者相加所得数值即为跨中偏移。
接触网拉出值偏差的原因分析和调整方法
接触网拉出值偏差的原因分析和调整方法 葛曙光 接触网技术DOI ：10.19587/ki.1007-936x.2020z2.053接触网拉出值偏差的原因分析和调整方法葛曙光摘 要：动检车检测发现的接触网拉出值超标缺陷除由检测装置本身产生的误差外，还包括因施工、线索张力增量、风偏引起的偏差，以及不同气温下因腕臂偏移引起的偏差。
本文重点分析不同温度下拉出值的变化规律，从接触网设备本身分析动检车检测发现拉出值超标而静态数据达标的原因，并提出偏差调整方法。
关键词：拉出值；腕臂偏移；温度；偏差；调整Abstract: In addition to the errors generated by the inspection device itself, the defects of out-of-limit of the OCLstaggers found by the EMU inspection car still include the deviations caused by the construction, the increment of tensions of wires and the wind deflection. The paper analyzes with emphasis the variation regularities of staggers under different temperatures, analyzes in terms of the OCL equipment itself the causes that there is out-of-limit of dynamic stagger values inspected by the EMU inspection car but there is no out-of-limit of the static stagger values, and puts forward the deviation adjustment method accordingly.Key words: stagger; deflection of cantilever; temperature; adjustment中图分类号：U225.5 文献标识码：B 文章编号：1007-936X (2020)z2-0229-031 腕臂偏移和拉出值偏差的对应关系分析高铁接触网采用旋转腕臂结构，接触线和承力索连线垂直于水平面。
高铁接触网案例 拉出值的设置标准及要求
300≤R˂120 1200≤R≤18
0
00
400
250
1800˂R 150
直线 ±400
表2 拉出值参考表（ 120km/h <车速≤ 350km/h）
曲线半径 R/m
拉出值 a/mm
3000˂R≤ 4000
100
1800˂R≤ 3000
150
1200˂R≤ 1800
250
900≤R≤1 200
300
曲线区段：
电力机车车身随线路的外轨超高向曲线内侧倾斜，受电弓也呈倾斜 状，线路中心线与受电弓中心不重合，曲线区段上随曲线半径不同拉 出值有差异，一般在150-400mm之间。具体数值查阅接触网设计平面 图，紧急情况下可根据表1、表2查得。
曲线半径 R/m
拉出值 a/mm
表1 拉出值参考表（车速≤ 120km/h）
接触线直线与电力机车受 电弓接触且发生摩擦，为了保 证受电弓和接触线可靠接触、 不脱线和保证受电弓磨耗均匀， 要求接触线在线路上按技术要 求固定位置，即在定位点处保 证接触线与电力机车受电弓滑 板中心有一定距离，这个距离 称为拉出值，一般用符号“a”
表示。
请问 老师，什 么是拉出
值呢？
接触线拉出值的大小由电力机车受电弓最大允许工作范围 （1450mm）、线路情况、行车速度等因素决定。
接触网拉出 值（含最大 风偏时跨中 偏移值）
标准值：设计值 标准值状态：设计值±30mm 警示值：400mm 限界值：450mm
直线区段：
在直线区段，线路中心线与机车受电弓中心线重合，接触线沿线 路中心线上空成“之”字形对称布置，其标准值为±400mm，在线 路行车速度大于200km/h线路上，考虑到车速提高后机车受电弓左 右摇摆量及高速下接触线的摆动量的增加，拉出值一般选定为 ±300mm，允许误差范围为±30mm。
接触网拉出值智能检测方法
接触网拉出值智能检测方法摘要电力机车受电弓在规定范围内对接触线滑动接触，拉出值是影响受电弓平滑取流的关键因素。
需要对接触网拉出值的状态进行智慧化、智能化的检测。
通过信息化手段进行实时检测为拉出值的调整提供及时的调整信息。
关键词：接触网拉出值检测引言接触网是沿铁路上空架设的一条特殊形式的输电线路。
在轨道上空呈“之”字形架设，其主要功能是提高受电弓使用寿命，保证受电弓与接触线的良好接触和平滑取流。
接触线在受电弓上的运动示意图如图1受电弓、接触线运行图所示。
图1受电弓、接触线运行铁路接触网长期处于自然环境中，在风雪雨覆冰的天气以及在列车行驶过程中受电弓的冲击作用，拉出值就可能超出规定范围引发弓网故障，危及行车安全。
目前，拉出值测量工作通过人工现场测量的方式进行，这种方式工作量大，而且很难保证检测质量．因此，拉出值智能检测技术能够提供简洁、有效的验证手段。
1.接触线拉出值的确定拉出值是指定位点处接触线到受电弓滑板中心的距离，在曲线区段拉出值为：a=m+c（1）c=h×H/L（2）式中：a为接触线拉出值（单位：mm）；m为定位点处接触线到线路中心的水平距离；c为定位点处受电弓中心到线路中心的水平距离；h为外轨超高；H为接触线高度；L为轨距。
接触线的拉出值是行车安全的重要因素之一。
由式（1）和式（2）可知，根据以上公式所确定的拉出值在动态取流的情况下常拉出值发生变化情况。
采用智能检测技术可作为一种预警手段，预防行车故障发生，提高行车安全效率。
1.拉出值智能检测模块设计2.1接近传感器应用原理接近传感器是代替接触式检测式检测方法，无需接触被检测对象为目的的传感器的总称，它能检测对象的位移以及把采集信息并转化成电信号。
是广泛用于测量位移、速度、加速度的测量。
对接触网拉出值测量，难点在于需在接触网的接触线与受电弓接触下进行，目前现有传感器和匹配的处理系统体积均过大，造成很多标准传感器无法在接触网定位器上安装使用。
接触网工程管理概预算接触网拉出值
接触网工程管理概预算接触网拉出值姓名班级电化班班号北京至上海铁路电气化改造铁路工程中上海枢纽站接触网工程个别概（预）算表建设名称北京至上海铁路电气化改造工程电力牵引供电概算编号SHGBGS-18-01工程名称第一部分：静态投资所属章节第七章第19节概算价值XXXXXX.元工程地点上海枢纽站编制依据编制说明概算指标YYYYY.元/条公里定额编号设备及安装工程名称单位数量设备费(元)安装工程（元）工程总量201.02条公里定额直接费用其中：人工费其中：材料费其中：机械费单价合价单价合价单价合价单价合价单价合价一、接触网正线公里(一)接触导线条公里201.019I、建筑工程(上海枢纽站)正线公里1.砼柱钢柱下部工程元HY-7人工开挖硬土基础坑(J13-1K-8)个647148.3095950.159.6638600.0288.6457350.080.000.00HY-31人工开挖流沙坑（H90）个32279.278936.64270.018640.329.26296.320.000.00HY-33人工打眼,爆破开挖乱石坑（H78）个500206.76103380120.656032586.1130550.000.00HY-58人工打眼,爆破开挖次坚石（H78）个35379.2413273.4273.359567.25105.893706.150.000.00HY-84机械大眼,爆破开挖坚石（H90）个60762.7645765.6415.3724922.2157.349440.4190.0511403HY-13钢柱基础土坑J15-10（II-6）个72358.3727746.64222.1515994.8136.229807.840.000.002.立杆工程HY-147机械性安装(H78)根5351653.87884820.456.463456.11564.54837028.982.8744335.45HY-151机械安装（H90）根922736.45251753.411.131023.962582.60237599.2142.7213130.24HY-183机械安装（GQ80）根9982948.252842553.514.0213991.962754.682749170.64179.55179190.9HY-6支柱防护处302.9789.12.6780.10.3090.000.00HY-28电缆防护处1440149.33215035.28.2411873.84141.0920316960.000.00HY-29电缆移设处1080100.06108064.876.1382220.424.4726427.60.000.00HY-39人挖软石沟（改移侧沟）处34869.1624067.6827.389528.2441.7814539.440.000.00HY-206腕臂柱个3216761.582170467.1812.023858.426595.332117100.93154.2349507.83HY-216软横跨柱个92891.4982017.086.23573.16788.6972559.4896.578884.44以上合计序号费用名称单位数量单价合价计算式1基期人工费元284655.77按设计工程量和基期价格水平计列2基期材料费元8169786.983基期施工机械费用费元306451.824定额直接工程费元8760894.57（1）＋（2）＋（3）5运杂费2%163395.7396按材料费的2%计算6人工费价差工日22772.4616基期至编制期价差按有关规定计列7材料费价差元17555348施工机械使用费价差元1075.009价差合计元1779381.4616（6）＋（7）＋（8）10填料费元3680车15.3656524.8按设计数量和购买价计算11直接工程费元10760196.5712（4）＋（5）＋（9）＋（10）12施工措施费25.4%150141.32786[（1）＋（3）]×25.4%13特殊施工增加费3%8539.6731（编制期人工费＋编制期施工机械使用费）×费率或编制期人工费×3%14大型临时设施和过渡工程费元015直接费元1234700.00096（11）＋（12）＋（13）+（14）16间接费元410819.77505[（1）＋（3）]×69.5%17税金元267728.709288[（4）＋（5）]×3%18单项概（预）算价值元1913248.485298（15）＋（16）＋（17）。
高速铁路接触网拉出值和定位器坡度优化研究
高速铁路接触网拉出值和定位器坡度优化研究罗健;蒋冀龙【摘要】高速铁路接触网定位器与受电弓的相对位置关系直接影响弓网运行安全。
通过合理设置拉出值和定位器坡度，既能保证弓网受流性能和弓网安全，又能降低受电弓滑板的损耗。
通过对直线、曲线区段跨距值、拉出值、定位器坡度、第一吊弦点位置之间的相互关系进行详细研究，为高铁接触网设计优化提供依据。
通过研究，在接触网其他主要设计参数一定的情况下，得出针对直线、曲线区段的不同跨距下拉出值的推荐设置，在保证定位器具有合理坡度值的同时，使得受电弓与定位器的匹配关系更加安全可靠，可指导工程设计。
%The correlation between steady arm and pantograph of high speed railway is crucial to the safety of railway operation. Rational stagger and steady arm slope play an important role in obtaining good current-collection and safe operation of the pantograph-catenary system and reducing the wear of the pantograph strip. This paper conducts a detailed study on the span length, the stagger, the slope of steady arms and the first dropper position in both tangentand curve lines, providing references for the design and optimization of high speed railway catenary. Given the major design parameters of catenary system, the paper offers recommended stagger values with respect to different curvature radiuses and different spans, which makes it possible to achieve proper slope of steady arm and better matching performance of steady arm and pantograph. The solution may guide the engineering design.【期刊名称】《铁道标准设计》【年(卷),期】2016(060)012【总页数】6页(P140-144,145)【关键词】高速铁路;接触网;定位器;坡度控制;拉出值【作者】罗健;蒋冀龙【作者单位】铁道第三勘察设计院集团有限公司，天津 300251;铁道第三勘察设计院集团有限公司，天津 300251【正文语种】中文【中图分类】U238;U225在高速铁路中，弓网关系的好坏不仅关系到列车的安全、稳定、高速运行，而且还在很大程度上影响着接触网、受电弓的使用寿命。
接触网拉出值选用对弓网运行关系的改善
接触网拉出值选用对弓网运行关系的改善李健摘要：本文就拉出值选用在弓网关系中的作用进行了深入分析，找出了影响弓网关系的原因，提出了运行拉出值选用建议并加以实施，取得了较好效果，对运营线路减少弓网故障，具有一定的参考意义。
关键词：拉出值；弓网故障；原因分析；改造建议Abstract:The paper deeply analyzes the functions of stagger in relation between OCS and pantograph. It finds out the reason for them and raises some advices and implementation of it, which has obtained the good results. It has some certain value for reference in reducing the faults of pantograph and OCS in operating line.Key words: stagger; faults of pantograph and OCS; analysis of causes; advise for modification中图分类号：U225.5文献标识码：B文章编号：1007-936X(2005)06-0035-040 前言电气化铁道投运以来，拉出值作为接触网运行中的一个重要参数，在弓网关系中起着重要作用。
但在实际运营管理过程中，拉出值数值的选用通常遵循设计规范的相关规定，一般在线路交付使用后就作为标准固定下来，运行中拉出值取值范围的合理选择在改善弓网运行关系中所起的作用往往没有得到重视。
本文就拉出值在弓网关系中的现状作一分析，并对拉出值的具体选择提出一些建议。
1 拉出值的作用在弓网关系中的现状分析1.1 拉出值的作用及一般设计规定拉出值的作用是使电力机车受电弓的滑板磨损均匀。
接触网拉出值的简介
接触网导高与拉出值测量一、接触网导高与拉出值测量的工程意义：接触网导高与拉出值作为接触网的基本参数，工程上有着重要作用，具体表现在：1、承力索架设后的测量：核实悬挂点处承力索的实际高度与相对于线路中心线的偏移值，检查支柱装配的结果是否符合要求，为接触线架设创造条件。
2、接触线架设后的测量：核实悬挂点处承力索的实际高度与相对于线路中心线的偏移值，检查支柱装配的结果是否符合要求，为悬挂调整提供基础参数，尤其是为整体吊弦的预制与安装提供计算依据。
3、悬挂调整后的测量：核实悬挂点处承力索的实际高度与相对于线路中心线的偏移值，检查悬挂调整结果是否符合要求。
二、接触网导高与拉出值测量方法：1、直接测量法：较为简单，实训时采用；2、间接测量法：工程检测时采用，具体有两种方法：TR-2型测距器配专用计算器三角形测量法与接触网参数激光测量法。
三、接触网导高与拉出值测量工程方法原理：如图1所示，在现场采集悬挂点处承力索到2条钢轨内缘的距离A、B及2个相邻支柱间的跨距L并将测量数据记录下来。
（1）根据式(1)计算承力索对线路中心的水平偏移距离a′，单位 mm：a′= (B2-A2)/(2×1435)。
（1）（2）根据式(2)计算承力索对轨面的垂直距离H1′，单位 mm：H1′={A2-[14352-(B2-A2)]2/(4×14352)}1/2。
（2）（3）根据公式(3)计算该悬挂点处承力索的结构高度：h = [ (H1′- H )2+(a′- a )2 ]1/2，（3）式中，H为设计导线高度，单位 mm；a为设计拉出值，单位 mm。
说明：1、以上计算过程，是先计算的挂点处承力索的高度H1′，如将其定义为接触线高度H1′，测量原理相同，仅需将A、B值的测量起点改为到接触线处即可。
2、计算公式（1）所得结果，在直链型悬挂中即为拉出值（或称之字值）。
四、TR型测距器配专用计算器接触网导高与拉出值测量法TR型测距器是唯一的把三角法测量原理和电子计算器结合在一起的用于电气化铁路接触线几何参数地面测量的计测工具。
接触网刚性悬挂拉出值布置方式比较
接触网刚性悬挂拉出值布置方式比较尹魁元【摘要】介绍了城市轨道交通牵引网架空刚性悬挂的两种布置方式.分析了采用传统正弦波拉出值布置方式时产生受电弓磨耗不均匀的原因,以及新的“八”字形拉出值布置方式及其解决受电弓磨耗不均匀问题的方法.“八”字拉出值布置方式是一种可靠的刚性悬挂拉出值平面布置形式,能够保证受电弓两侧的两个半弓磨耗一致,实现增加受电弓使用寿命、提高授流质量的目的.%Through the introduction of the characteristics of the rigid suspension overhead contact system, the reasons of pantograph's uneven wear caused by traditional sine wave are analyzed, the solution by adopting the stagger layout with wire zigzag contact is discussed. This new layout arrangement is a reliable way to pull out value, solve the uneven wear of the e-lectric bow and to extend the service life.【期刊名称】《城市轨道交通研究》【年(卷),期】2013(016)002【总页数】4页(P81-84)【关键词】城市轨道交通;架空刚性悬挂;受电弓;拉出值【作者】尹魁元【作者单位】铁道第三勘察设计院集团有限公司,300251,天津【正文语种】中文【中图分类】U225.2目前，在我国城市轨道交通中，牵引网主要采用架空柔性悬挂、架空刚性悬挂、接触轨等3种形式，但以架空刚性悬挂为主，而且在今后新建的城市轨道交通中仍将以架空刚性悬挂为主。
曲线区段接触网拉出值的确定
曲线区段接触网拉出值的确定
