精品文档2011 —— 2012学年度第2学期)试卷类型: 开卷 命题教师签名:肖汉杰 教研室主任签名:系主任签名:※ (考试过程不得将已装订的试卷拆开)一、 填空题:(每空1分,共40分)(把答案填在横线内)1、建筑给水系统的分类按用途基本可分三类------------------、 、------------------、及消防给水系统。

2、室内给水系统的组成主要由------------------------------------、给水主管,给水横支管、给水支管,升压和贮水设备等部分组成。

3、给水系统的给水方式常有------------------、设有水箱的给水系统及------------------。

4、建筑内部给水系统常用的管材有----------------- 和 ------------------。

5、控制附件在管路上起------------------和------------------一般指各种阀门6、止回阀通常安装于水泵出口防止水------------------。

7、水表用来计量建筑物的------------------。

8、消防管道系统的阀门一般采用------------------ 或蝶阀。

9、给水管道敷设可分为------------------和------------------、两种。

10、 排水立管上应每隔一层设置一个检查口,但在----------------- 和有卫生器具的------------------必须设置。

11、排水通气管道在经常有人停留的平屋顶上,通气管应高出屋面------------------ ,并应根据防雷要求 ------------------。

12、管道的连接方式有------------------、焊接连接、 法兰连接等方式。

13、消防水龙带是输送消防水的软管,一端通过快速内扣式接口与------------------,另一端 ------------------。

建筑设备安装识图与施工复习题

建筑设备安装识图与施工复习题

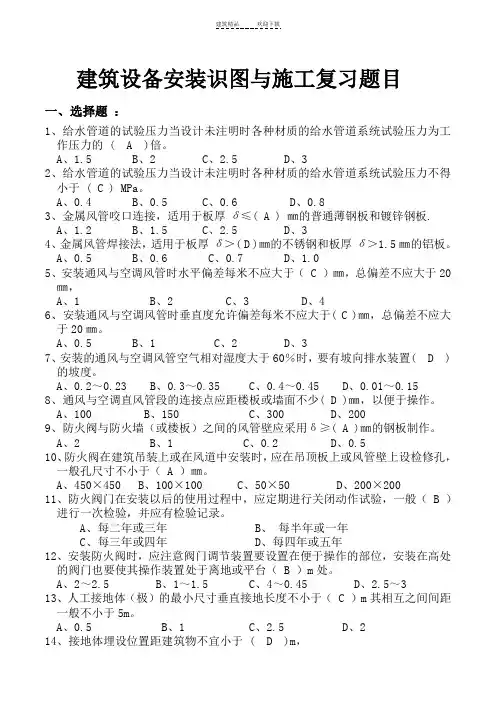

建筑设备安装识图与施工复习题目一、选择题:1、给水管道的试验压力当设计未注明时各种材质的给水管道系统试验压力为工作压力的 ( A )倍。

A、1.5B、2C、2.5D、32、给水管道的试验压力当设计未注明时各种材质的给水管道系统试验压力不得小于 ( C ) MPa。

A、0.4B、0.5C、0.6D、0.83、金属风管咬口连接,适用于板厚δ≤( A ) ㎜的普通薄钢板和镀锌钢板.A、1.2B、1.5C、2.5D、34、金属风管焊接法,适用于板厚δ>( D )㎜的不锈钢和板厚δ>1.5㎜的铝板。

A、0.5B、0.6C、0.7D、1.05、安装通风与空调风管时水平偏差每米不应大于( C )㎜,总偏差不应大于20㎜,A、1B、2C、3D、46、安装通风与空调风管时垂直度允许偏差每米不应大于( C )㎜,总偏差不应大于20㎜。

A、0.5B、1C、2D、37、安装的通风与空调风管空气相对湿度大于60%时,要有坡向排水装置( D )的坡度。

A、0.2~0.23B、0.3~0.35C、0.4~0.45D、0.01~0.158、通风与空调直风管段的连接点应距楼板或墙面不少( D )㎜,以便于操作。

A、100B、150C、300D、2009、防火阀与防火墙(或楼板)之间的风管壁应采用δ≥( A )㎜的钢板制作。

A、2B、1C、0.2D、0.510、防火阀在建筑吊装上或在风道中安装时,应在吊顶板上或风管壁上设检修孔,一般孔尺寸不小于( A )㎜。

A、450×450B、100×100C、50×50D、200×20011、防火阀门在安装以后的使用过程中,应定期进行关闭动作试验,一般( B )进行一次检验,并应有检验记录。

A、每二年或三年B、每半年或一年C、每三年或四年D、每四年或五年12、安装防火阀时,应注意阀门调节装置要设置在便于操作的部位,安装在高处的阀门也要使其操作装置处于离地或平台( B )m处。

建筑设备工程施工工艺与识图习题附答案

建筑设备工程施工工艺与识图习题附答案

建筑设备工程施工工艺与识图习题附答案建筑设备工程施工工艺与识图一、单项选择题(一)建筑给排水工程安装1.( A )是一项集城市用水的取水、净化、输送,城市污水的收集、处理、综合利用,降水的汇集、处理、排放,以及城市防洪、排涝为一体的系统工程。

A. 室外给排水工程B. 室内给排水工程C. 消防给排水工程D. 建筑给排水工程2.室外给水工程一般包括:取水工程、净水工程、( B )和泵站等。

A. 输送水工程B. 输配水工程C. 量送水工程D.泵送水工程3.取水工程一般包括水源选择和( C )两大部分。

A. 水量选择B. 水资选择C. 取水构筑物D.送水构筑物4.水源可分为地表水和( A )。

A. 地下水B. 河水C. 江水D.水库水5.生活饮用水水质标准的主要指标为( B )、浑浊度、臭和味、肉眼可见物、pH值、总硬度以及细菌总数和总大肠菌群等。

A. 质B. 色C. 深度D.可视度6.地表水的净化工艺包括( A )、沉淀与澄清、过虑和消毒等。

A. 混合与凝絮B. 混合与搅拌C. 静置与凝絮D.搅拌与凝絮7.输配水工程通常包括( B )、配水管网、泵站、水塔和水池等设施。

A. 接水管渠B. 输水管渠C. 排水管渠D.总水管渠8.( A )是调节二级泵站供水和管网用水量之间流量差额的构筑物。

A. 水塔B. 泵站C. 水池D.水站9.为便于观察水箱内的水位变化,可设( C )和电气液位计。

A. 浮瓢液位计B. 联网感应器C. 浮球液位计D.电子液位计10.( D )是调节一、二级泵站供水差额的构筑物。

A. 排水池B. 贮水池C. 净水池D.清水池11.贮水池的有效容积由调节容积、消防贮备容积和( B )三部分组成。

A. 预备容积B. 生产事故贮备容积C. 生产容积D.实际容积12.城市生活污水排水系统由室内污水管网系统和设备、室外污水管网系统、污水泵站、污水处理厂和排出口及( A )等组成。

A. 事故排出口B. 紧急排出口C. 隐蔽排出口D.临时排出口13.( A )是将生活污水、工业废水和雨水混合在一个管渠内排除的系统。

建筑设备安装识图与施工工艺复习题

建筑设备安装识图与施工工艺复习题

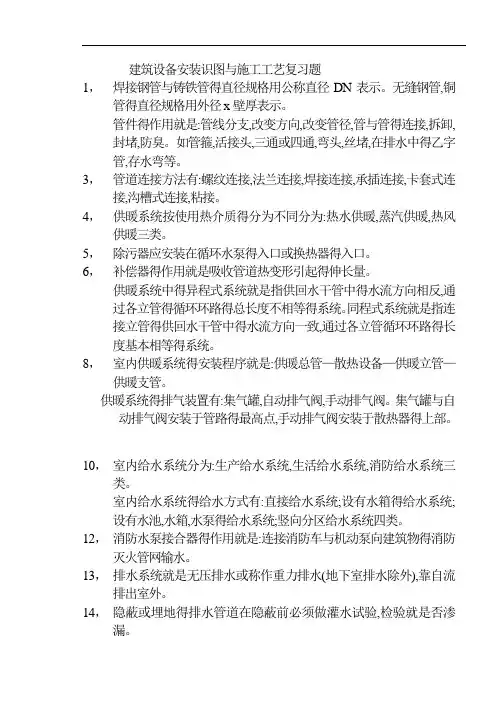

建筑设备安装识图与施工工艺复习题1,焊接钢管与铸铁管得直径规格用公称直径DN表示。

无缝钢管,铜管得直径规格用外径x壁厚表示。

管件得作用就是:管线分支,改变方向,改变管径,管与管得连接,拆卸,封堵,防臭。

如管箍,活接头,三通或四通,弯头,丝堵,在排水中得乙字管,存水弯等。

3,管道连接方法有:螺纹连接,法兰连接,焊接连接,承插连接,卡套式连接,沟槽式连接,粘接。

4,供暖系统按使用热介质得分为不同分为:热水供暖,蒸汽供暖,热风供暖三类。

5,除污器应安装在循环水泵得入口或换热器得入口。

6,补偿器得作用就是吸收管道热变形引起得伸长量。

供暖系统中得异程式系统就是指供回水干管中得水流方向相反,通过各立管得循环环路得总长度不相等得系统。

同程式系统就是指连接立管得供回水干管中得水流方向一致,通过各立管循环环路得长度基本相等得系统。

8,室内供暖系统得安装程序就是:供暖总管—散热设备—供暖立管—供暖支管。

供暖系统得排气装置有:集气罐,自动排气阀,手动排气阀。

集气罐与自动排气阀安装于管路得最高点,手动排气阀安装于散热器得上部。

10,室内给水系统分为:生产给水系统,生活给水系统,消防给水系统三类。

室内给水系统得给水方式有:直接给水系统;设有水箱得给水系统;设有水池,水箱,水泵得给水系统;竖向分区给水系统四类。

12,消防水泵接合器得作用就是:连接消防车与机动泵向建筑物得消防灭火管网输水。

13,排水系统就是无压排水或称作重力排水(地下室排水除外),靠自流排出室外。

14,隐蔽或埋地得排水管道在隐蔽前必须做灌水试验,检验就是否渗漏。

排水系统安装完毕后,按给水系统得三分之一配水点同时开放,检查各排水点排水就是否畅通,管子及接口有无渗漏。

16,室外给排水管道沟回填时,管顶上部200mm以内应用砂子或无块石及冻土块得细土回填。

17,离心式水泵有不少性能参数,其中最重要得参数就是流量与扬程,它们就是选择水泵得基础。

18,阀门,管道及接头得强度试验压力为工作压力得1,5倍,严密性试验压力为工作压力得1,1倍。

建筑设备安装识图与施工资料考试

建筑设备安装识图与施工资料考试

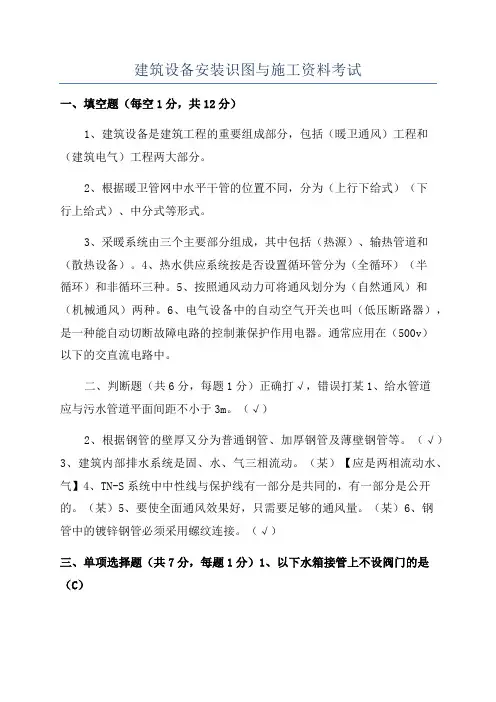

建筑设备安装识图与施工资料考试一、填空题(每空1分,共12分)1、建筑设备是建筑工程的重要组成部分,包括(暖卫通风)工程和(建筑电气)工程两大部分。

2、根据暖卫管网中水平干管的位置不同,分为(上行下给式)(下行上给式)、中分式等形式。

3、采暖系统由三个主要部分组成,其中包括(热源)、输热管道和(散热设备)。

4、热水供应系统按是否设置循环管分为(全循环)(半循环)和非循环三种。

5、按照通风动力可将通风划分为(自然通风)和(机械通风)两种。

6、电气设备中的自动空气开关也叫(低压断路器),是一种能自动切断故障电路的控制兼保护作用电器。

通常应用在(500v)以下的交直流电路中。

二、判断题(共6分,每题1分)正确打√,错误打某1、给水管道应与污水管道平面间距不小于3m。

(√)2、根据钢管的壁厚又分为普通钢管、加厚钢管及薄壁钢管等。

(√)3、建筑内部排水系统是固、水、气三相流动。

(某)【应是两相流动水、气】4、TN-S系统中中性线与保护线有一部分是共同的,有一部分是公开的。

(某)5、要使全面通风效果好,只需要足够的通风量。

(某)6、钢管中的镀锌钢管必须采用螺纹连接。

(√)三、单项选择题(共7分,每题1分)1、以下水箱接管上不设阀门的是(C)A、进水管B、出水管C、溢流管D、泄水管2、镀锌钢管规格有DN15、DN20等,DN表示(B)A、内径B、公称直径C、外径D、其他3、不能使用焊接的管材是(D)A、塑料管B、无缝钢管C、铜管D、镀锌钢管4.、竖向分区的高层建筑生活给水系统中,最低卫生器具配水点处的静水压力不宜大于(A)MPa.A、0.45B、0.5C、0.55D、0.65、室外给水管网水压周期性满足室内管网的水量、水压要求时,采用(B)给水方式。

A、直接B、设高位水箱C、设储水池、水泵、水箱联合工作D、设气压给水装置6、设高位水箱给水时,为防止水箱的水回流至室外管网,在进入室内的引入管设置(A)。

A、止回阀B、截止阀C、蝶阀D、闸阀7、以下哪种管材不可以螺纹连接?(C)A、冷镀锌钢管B、镀锌钢管C、铸铁管D、塑料管8、集中供热系统是由(C)A、热源与用户组成B、热源与管网组成C、热源、管网和用户组成D、管网和用户组成9、住宅给水一般采用(B)A、旋翼式干式B、旋翼式湿式C、螺翼式干式D、螺翼式湿式四、多项选择题(共12分,每题2分)1、应根据(AD)来选择水泵。

建筑设备安装识图与施工复习题

建筑设备安装识图与施工复习题

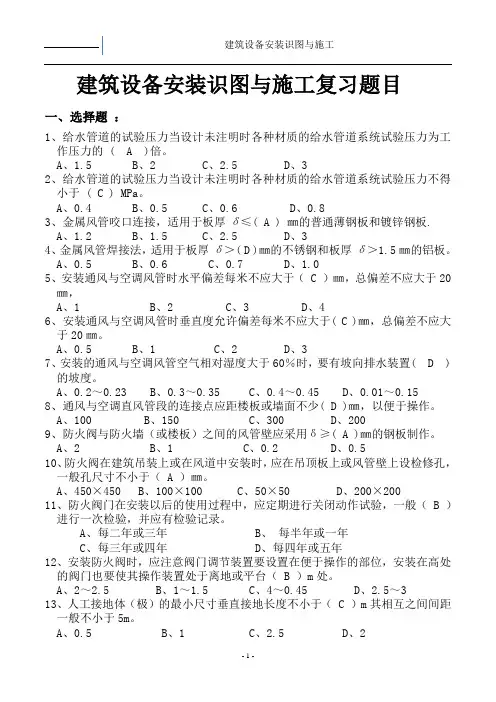

建筑设备安装识图与施工复习题目一、选择题:1、给水管道的试验压力当设计未注明时各种材质的给水管道系统试验压力为工作压力的 ( A )倍。

A、1.5B、2C、2.5D、32、给水管道的试验压力当设计未注明时各种材质的给水管道系统试验压力不得小于 ( C ) MPa。

A、0.4B、0.5C、0.6D、0.83、金属风管咬口连接,适用于板厚δ≤( A ) ㎜的普通薄钢板和镀锌钢板.A、1.2B、1.5C、2.5D、34、金属风管焊接法,适用于板厚δ>( D )㎜的不锈钢和板厚δ>1.5㎜的铝板。

A、0.5B、0.6C、0.7D、1.05、安装通风与空调风管时水平偏差每米不应大于( C )㎜,总偏差不应大于20㎜,A、1B、2C、3D、46、安装通风与空调风管时垂直度允许偏差每米不应大于( C )㎜,总偏差不应大于20㎜。

A、0.5B、1C、2D、37、安装的通风与空调风管空气相对湿度大于60%时,要有坡向排水装置( D )的坡度。

A、0.2~0.23B、0.3~0.35C、0.4~0.45D、0.01~0.158、通风与空调直风管段的连接点应距楼板或墙面不少( D )㎜,以便于操作。

A、100B、150C、300D、2009、防火阀与防火墙(或楼板)之间的风管壁应采用δ≥( A )㎜的钢板制作。

A、2B、1C、0.2D、0.510、防火阀在建筑吊装上或在风道中安装时,应在吊顶板上或风管壁上设检修孔,一般孔尺寸不小于( A )㎜。

A、450×450B、100×100C、50×50D、200×20011、防火阀门在安装以后的使用过程中,应定期进行关闭动作试验,一般( B )进行一次检验,并应有检验记录。

A、每二年或三年B、每半年或一年C、每三年或四年D、每四年或五年12、安装防火阀时,应注意阀门调节装置要设置在便于操作的部位,安装在高处的阀门也要使其操作装置处于离地或平台( B )m处。

建筑设备安装工艺与识图-试题

建筑设备安装工艺与识图-试题

一、绪论《建筑设备安装工艺与识图》试卷年级:13、14、进修考试形式:闭卷考试时间:90分钟1、阀的作用是调节和启闭管道中的水流。

2、自然补偿器分为和两种。

3、地热管的水压试验压力为工作压力的倍,且不小于 MPa。

4、是连接排水管道系统与室内地面的重要接口。

5、管道支架的常用安装方法有栽埋法、、、和。

6、高层建筑防烟方式有和两种。

7、风管和法兰的连接方式有、和三种。

8、各类建筑电气系统一般都是由、、和三部分组成。

9、连接电源、接收和分配电能的电气装置是。

10、独立的安全保护接地电阻应不小于等于Ω。

11、安全用电中接地的类型有、、和。

12、入侵报警系统的管线安装要求管线两固定点的距离不能超过 m。

二、单选题。

(每题2分,共40分)1、室内采暖立管管径为DN80时,管外壁与墙面最小净距为。

A. 40mmB. 50mmC. 55mmD. 60mm2、采暖干管设坡度,目的是。

A. 便于施工B. 便于排气C. 便于防水D. 便于水流动3、热量计量表前应设。

A. 阀门B. 过滤器C. 锁闭阀D. 收集器4、在室内排水系统中,排水立管安装后应进行。

A. 水压试验B.通球试验C. 化学清洗D. 高压水清洗5、高层民用建筑内消防水枪喷嘴口径不应小于。

A.19mmB.16mmC. 13mmD. 20mm6、适用于建筑室内给水系统加压的水泵是水泵。

A. 离心式B. 轴流式C. 混流式D. 往复式7、贴附风道沿外墙设置时,需在风道外壁与墙壁之间留的空气保温层。

A. 40mmB. 50mmC. 45mmD. 60mm8、除尘器是依靠离心作用补集尘粒。

A.旋风除尘器B. 重力沉降室C.静电除尘器D. 加速除尘器9、风管支架一般用制作。

A. 槽钢B. 扁钢C. 圆钢D. 角钢10、接闪带在转角处应随建筑物弯曲造型,一般不宜小于。

A.90°B.75°C. 120°D. 60°11、垂直接地体的长度应不小于。

[2018年最新整理]建筑设备安装识图与施工工艺试卷

[2018年最新整理]建筑设备安装识图与施工工艺试卷

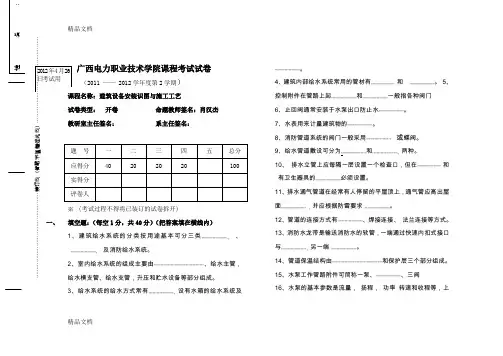

广西电力职业技术学院课程考试试卷 (2011 —— 2012学年度第2学期)试卷类型: 开卷 命题教师签名:肖汉杰 教研室主任签名:系主任签名:※ (考试过程不得将已装订的试卷拆开)一、 填空题:(每空1分,共40分)(把答案填在横线内)1、建筑给水系统的分类按用途基本可分三类------------------、 、------------------、及消防给水系统。

2、室内给水系统的组成主要由------------------------------------、给水主管,给水横支管、给水支管,升压和贮水设备等部分组成。

3、给水系统的给水方式常有------------------、设有水箱的给水系统及------------------。

4、建筑内部给水系统常用的管材有-----------------和------------------。

5、控制附件在管路上起------------------和------------------一般指各种阀门6、止回阀通常安装于水泵出口防止水------------------。

7、水表用来计量建筑物的------------------。

8、消防管道系统的阀门一般采用------------------ 或蝶阀。

9、给水管道敷设可分为------------------和------------------、两种。

10、 排水立管上应每隔一层设置一个检查口,但在----------------- 和有卫生器具的------------------必须设置。

11、排水通气管道在经常有人停留的平屋顶上,通气管应高出屋面------------------ ,并应根据防雷要求 ------------------。

12、管道的连接方式有------------------、焊接连接、 法兰连接等方式。

13、消防水龙带是输送消防水的软管,一端通过快速内扣式接口与------------------,另一端 ------------------。

安装工程施工识图试题

安装工程施工识图试题

安装工程施工识图试题一、单选题1. 一根长80m的电缆需要从配电室引入室内,为了保证电缆的安全使用,应该选择什么类型的电缆?A. PVC电缆B. 交联电缆C. 阻燃电缆D. 导线2. 在室内墙壁上安装插座时,应该注意以下哪些因素?A. 电线的规格B. 插座安装的高度C. 插座的位置D. 所有以上选项3. 安装水管时,应该注意以下哪些因素?A. 管道的材质B. 管道连接方式C. 管道布置的高度D. 所有以上选项4. 在安装太阳能热水器时,应该考虑以下哪些因素?A. 安装位置的选择B. 日照时间C. 水温调节D. 所有以上选项5. 在安装燃气灶时应该注意以下哪些事项?A. 燃气管道的检查B. 燃气灶的安装位置C. 燃气灶的通风情况D. 所有以上选项6. 在安装空调时应该考虑以下哪些因素?A. 室内外机的安装位置B. 电源和排水管的布置情况C. 管道连接方式D. 所有以上选项7. 在安装地暖系统时应该注意以下哪些事项?A. 地暖管道的布置B. 温度控制系统的安装位置C. 地板材料和地暖管道的搭配D. 所有以上选项8. 安装木门时应该注意以下哪些因素?A. 门框的尺寸B. 门扇的开合方向C. 门扇的颜色和质地D. 所有以上选项9. 安装玻璃幕墙时应该考虑以下哪些因素?A. 玻璃的材质和厚度B. 窗框的材质C. 玻璃的安装方式D. 所有以上选项10. 在安装电梯时,应该注意以下哪些事项?A. 电梯井的尺寸B. 电梯轿厢的尺寸C. 电梯机房的位置D. 所有以上选项二、多选题1. 室内墙壁上安装插座时,应该注意哪些因素?(多选)A. 电线的规格B. 插座安装的高度C. 插座的位置D. 线路的走向2. 安装水管时,应该注意哪些因素?(多选)A. 管道的材质B. 管道连接方式C. 管道布置的高度D. 管道的安全性3. 在安装太阳能热水器时,应该考虑哪些因素?(多选)A. 安装位置的选择B. 日照时间C. 水温调节D. 天气情况4. 在安装燃气灶时应该注意哪些事项?(多选)A. 燃气管道的检查B. 燃气灶的安装位置C. 燃气灶的通风情况D. 燃气的品牌和质量5. 在安装空调时应该考虑哪些因素?(多选)A. 室内外机的安装位置B. 电源和排水管的布置情况C. 管道连接方式D. 空调的品牌6. 在安装地暖系统时应该注意哪些事项?(多选)A. 地暖管道的布置B. 温度控制系统的安装位置C. 地板材料和地暖管道的搭配D. 地暖系统的维护7. 安装木门时应该注意哪些因素?(多选)A. 门框的尺寸B. 门扇的开合方向C. 门扇的颜色和质地D. 门扇的防火性能8. 安装玻璃幕墙时应该注意哪些事项?(多选)A. 玻璃的材质和厚度B. 窗框的材质C. 玻璃的安装方式D. 玻璃的清洁方式9. 在安装电梯时,应该注意哪些因素?(多选)A. 电梯井的尺寸B. 电梯轿厢的尺寸C. 电梯机房的位置D. 电梯的负载能力三、判断题1. 安装水管时,需要考虑水管的材质和连接方式。

建筑安装施工与识图期末试卷(B卷)

建筑安装施工与识图期末试卷(B卷)

4.、竖向分区的高层建筑生活给水系统中,最低卫生器具配水点处的静水压力不宜大于()MPa.A、0.45B、0.5C、0.55D、0.65、室外给水管网水压周期性满足室内管网的水量、水压要求时,采用()给水方式。

A、直接B、设高位水箱C、设储水池、水泵、水箱联合工作D、设气压给水装置6、设高位水箱给水时,为防止水箱的水回流至室外管网,在进入室内的引入管设置()。

A、止回阀B、截止阀C、蝶阀D、闸阀7、以下哪种管材不可以螺纹连接?()A、冷镀锌钢管B、镀锌钢管C、铸铁管D、塑料管8、集中供热系统是由()A、热源与用户组成B、热源与管网组成C、热源、管网和用户组成D、管网和用户组成9、住宅给水一般采用()A、旋翼式干式B、旋翼式湿式C、螺翼式干式D、螺翼式湿式10、接闪带在转角处应随建筑物弯曲造型,一般不宜小于()。

A.90°B.75°C. 120°D. 60°11、设高位水箱给水时,为放置水箱的水回流至室外管网,在进入室内的引入管设置()A、止回阀B、截止阀C、蝶阀D、闸阀12、配电线路按电压高低分为高压配电线路和低压配电线路。

()及以下的线路为低压配电线路。

A、10kvB、3kvC、35kvD、1kv13、以下那种管材不可以螺纹连接?()A、冷镀锌钢管B、镀锌钢管 C 、铸铁管 D、塑料管14、目前最常用的排水塑料管是()A、UPVC改性聚氯乙烯。

它是建筑物中用量最大的一种塑料,硬质聚氯乙烯的密度为1.38-1.43g/cm3,机械强度高,化学稳定性好。

B、PE是聚乙烯PE波纹塑料管特性,柔韧性好,抗弯曲,弯曲性能好,可以承受较重的负载,耐酸,润滑油,冷却液等。

PE波纹塑料管是传统水泥管、铸铁管等其他材质的最佳替代产品。

C、PPD是聚丙烯,聚丙烯的密度在所有塑料中是最小的,约为0.90左右,聚丙烯常用来生产管材、卫生洁具等建筑制品。

D、ABS是丙烯腈主要用作工程材料,也可用于家庭生活用具,由于其耐油和耐酸,碱、盐及化学试剂等性能良好,并具有可电镀性,镀上金属层后有光泽好、比重轻、价格低等优点,可用来替代某些金属,还可以合成自熄型和耐热型等许多品种,以适应各种用途。

建筑设备安装识图与施工设计工艺设计复习题

建筑设备安装识图与施工设计工艺设计复习题

建筑设备安装识图与施工工艺复习题1, 焊接钢管和铸铁管的直径规格用公称直径DN表示。

无缝钢管,铜管的直径规格用外径x壁厚表示。

2, 管件的作用是:管线分支,改变方向,改变管径,管与管的连接,拆卸,封堵,防臭。

如管箍,活接头,三通或四通,弯头,丝堵,在排水中的乙字管,存水弯等。

3, 管道连接方法有:螺纹连接,法兰连接,焊接连接,承插连接,卡套式连接,沟糟式连接,粘接。

4, 供暖系统按使用热介质的分为不同分为:热水供暖,蒸汽供暖,热风供暖三类。

5, 除污器应安装在循环水泵的入口或换热器的入口。

6, 补偿器的作用是吸收管道热变形引起的伸长虽。

7, 供暖系统中的异程式系统是指供回水干管中的水流方向相反,通过各立管的循环环路的总长度不相等的系统。

同程式系统是指连接立管的供回水干管中的水流方向一致,通过各立管循环环路的长度基本相等的系统。

8, 室内供暖系统的安装程序是:供暖总管一散热设备一供暖立管一供暖支管。

9, 供暖系统的排气装置有:集气罐,自动排气阀,手动排气阀。

集气罐和自动排气阀安装于管路的最高点,手动排气阀安装于散热器的上部。

10, 室内给水系统分为:生产给水系统,生活给水系统,消防给水系统三类。

11, 室内给水系统的给水方式有:直接给水系统;设有水箱的给水系统;设有水池,水箱,水泵的给水系统;竖向分区给水系统四类。

12, 消防水泵接合器的作用是:连接消防车和机动泵向建筑物的消防灭火管网输水。

13, 排水系统是无压排水或称作重力排水(地下室排水除外),靠自流排出室外。

14, 隐蔽或埋地的排水管道在隐蔽前必须做灌水试验,检验是否渗漏。

15, 排水系统安装完毕后,按给水系统的三分之一配水点同时开放,检查各排水点排水是否畅通,管子及接口有无渗漏。

16, 室外给排水管道沟回填时,管顶上部200mm以内应用砂子或无块石及冻土块的细土回填。

17, 离心式水泵有不少性能参数,其中最重要的参数是流虽和扬程,它们是选择水泵的基础。

建筑设备与识图复习资料

建筑设备与识图复习资料

建筑设备与识图期末复习题一、填空1. 建筑给水系统按给水情况分为_生活给水系统、生产给水系统和_消防给水系统三种类型。

2._ 坐便器(填写某一种卫士器具)具自带水封?3.自动排放凝结水并阻止蒸汽泄漏的阀门是_疏水器(填写某一种阀门)。

4.采暖管道设坡度主要是为了_ 。

5.自然循环热水供暖系统中,供水干管必须有向膨胀水箱方向_ 。

6.不能使用焊接的管材有_ 、和_ 。

7.DN≤100mm的镀锌管道,宜采用_ 的连接方式。

8.管内配线时,导线总截面积不得超过线管有效截面积的_ 。

9.充入红色液体的闭式喷头的动作温度一般为_ 。

10.无缝钢管管径采用_ 的标注方式。

11.灯具的开关,应连接于_ 上。

12._ 是评价水泵性能优劣的一个重要参数,选择合适的水泵,应从_ 和_ 的技术参数考虑。

13.住宅给水一般采用_ 水表。

14.住宅室内插座回路,按要求宜采用_ 开关。

15. 防雷系统的组成有、、组成。

16. 气体放电光源的代表有、,热辐射光源的代表有、。

17. 常见的触电形式有_ 、和_ 。

18. 室内排水系统分类,有、、和。

19. 选择水泵的重要依据是、。

20. 活动支架有、、和四种类型。

21. 三相交流异步电动机的保护有、、。

22. 相线的颜色为、、,零线的颜色为,保护线的颜色为。

23. 压缩式制冷机的制冷剂,常见的有、。

24. 室内给水系统分类,有、、。

25. 室内给水管道安装完毕,应进行试压,当无设计要求时,应选择试验压力为倍工作压力,并不小于 MPa。

26. 蒸汽采暖系统按要求需要排除凝结水,所采用的排水设备是;热水采暖系统按要求需要排除空气,在系统最高处安装排气设备是。

27. 为使管道牢牢固定,不有任何位移,应选用支架;为限制管道径向位移,应选用支架;不限制管道的位移仅起支撑作用,应选用支架。

二、不定项选择题(答案中有1~4个答案符合题意)1.下列说法正确的是( )。

A、照明配电箱内应设零线和保护线的汇流排,从汇流排引出零线和接地线支线B、安装吊扇时,应采用金属膨胀螺栓牢固固定在楼板,要求无明显颤动和异响C、安装插座时,对单相五孔插座的接线,应是上火下零中保护D、灯具开关可以安装在相线和零线上,都能启闭照明线路2.室内暗装配线,可以采用()的安装方法。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

建筑设备安装识图与施工复习题1
复习题
一、填空题
1.建筑给水系统的分类按用途基本可分三类、及消防给水系统。

2.建筑设备施工图一般有、、、及安装详图组成。

3.室内给水系统的组成主要由、、给水主管、给水立管、给水横支管、升压和贮水设备等部分组成。

4. 给水系统的给水方式常有、设水箱的给水方式及。

5. 建筑内部给水系统常用的管材有和。

6. 管道安装完后还要管道试压、、。

7. 控制附件在管路上起和,一般指各种阀门。

8. 水泵的试运行包括:试运转前的检查、、、运转后的各项检查及运行记录。

9. 止回阀通常安装于水泵出口,防止水。

10. 管道的连接方式有、焊接连接、法兰连接等方式。

11. 水表用来计量建筑物的。

12. 根据供暖系统散热方式不同,主要可分为对流供暖和。

13. 消防管道系统的阀门一般采用或蝶阀。

14. 例如在识读电气系统和给水系统时,一般应按下面的顺序进行:进户线→配电盘→→→
→用电设备。

15. 给水管道敷设可分为和两种。

16. 离心式水泵的基本参数有、、功率、效率和转速及吸程等。

17. 排水立管上应每隔一层设置一个检查口,但在和有卫生器具的必须设置。

18. 下图为水泵接管的平面图,其标注框内所指设备、配件的名称是①、②、③、
④、⑤、⑥、⑦、⑧。

19. 排水通气管道在经常有人停留的平屋顶上,通气管应高出屋面,并应根据防雷要求。

20. 消防水龙带是输送消防水的软管,一端通过快速内扣式接口与,另一端。

21. 管道保温结构由、和保护层三个部分组成。

22. 水泵工作管路附件可简称一泵、、三阀
23. 水泵的基本参数是流量、扬程、功率、转速和收程等,上述参数中,以、最为重要。

24. 室内消火栓给水系统由、水枪、消防卷盘、水泵接合器等组成。

25. 消防水龙带按材质分为和。

26. 室内常用消防水龙带直径规格有和两种,其长度不宜超过25m。

27. 给排水施工图中标高应以为单位,一般应注写到小数点后。

28. 坐式大便器分为和两种。

29. 给水管道埋地铺设时,管顶的覆土埋深不得小于,穿越道路部位的埋深不得小于。

30. 建筑排水系统一般由污(废)水收集器、、排水横管、通气管、清通设备等组成。

31.通常意义上讲的建筑设备工程包含、、三个专业内容。

二、判断题
1.管道的布置与敷设应以暗装为主,这样造价较低且便于清通。

()
2. 钢管可分为焊接钢管和无缝钢管。

()
3.通气管高出屋面不小于0.3m,且须大于当地最大积雪厚度。

允许人逗留活动的平屋顶通气管应高出屋面2m。

()
4. 铁管具有抗腐蚀性好、经久耐用、价格便宜的优点。

()
5.雨水斗的作用是迅速排除污水,同时阻挡大杂质。

()
6.止回阀用来阻止管道中水的顺向流动。

()
7.硬聚氯乙烯塑料管是目前国内外都在大力发展和应用的新塑管材。

()
8.旋翼式水表其叶轮轮轴和水流方向平行,宜用于大流量的计量。

()
9.室内地下排水管道敷设时,可以不管土建基础工程完成与否只要安装工艺达到要求即可。

()
10.工业用水可通过一水多用和循环复用来提高水的重复利用率。

()
11.卫生器具用来满足日常生活中洗涤卫生用水以及收集排除生产、生活中产生的污水的设备。

()
12.建筑内排水系统的任务是接纳各种卫生器具与用水设备所排除的污、废水并将其收集后排到室外。

()
13.便弱用卫生器具有大便器、小便器、洗脸盆、浴盆等。

()
14.给水横管宜有2‰~5‰坡度,坡向泄水装置。

()
15.存水弯主要作用是防止排气管道中的气体(臭气)侵入室内。

()
16.一般的住宅建筑,排水立管靠卫生间的墙角处暗设。

()
17.建筑给排水施工图是给排水施工的最重要依据,施工单
位应严格按照施工图施工。

()
18.建筑排水按其污染程度可分为废水或污水。

()
19.金属材料是绝缘材料。

(×)
20.热水辐射采暖地板适用于住宅、高大空间的房间、游泳池等场所。

()
三、选择题
1.平面图是施工图的主要部分,平面图可反映下列内容:()。

A 建筑的平面布置情况,给排水节点位置;
B 给排水设备、卫生器具的类型,平面位置,污水构筑物位置和尺寸;
C 引入管、水平管、支管的平面位置。

走向、规格、编号、连接方式等;
D 管道附件的平面位置、规格、种类、敷设方式等。

2.水源可分为地表水和()。

A地下水
B河水
C江水
D水库水
3.暖卫工程施工图由首页、()设计材料表、设计说明等部分组成。

A 平面图;
B 系统图;
C 详图;
D 剖面图。

4.给水管道的试验压力当设计未注明时各种材质的给水管道系统试验压力为工作压力的( )倍。

A 1.5
B 2
C 2.5
D 3
4.通风的任务是()。

A 把室内的污染空气直接或经净化后排至室外;。

相关文档
最新文档
