常用管径表示方法

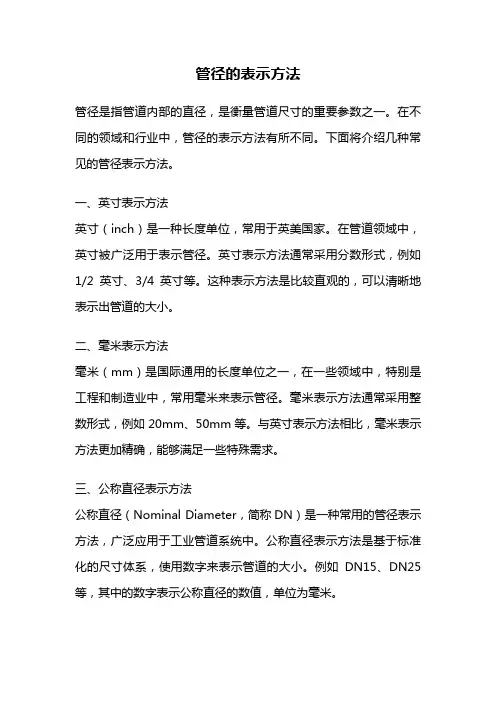

管径的表示方法
管径的表示方法管径是指管道内部的直径，是衡量管道尺寸的重要参数之一。
在不同的领域和行业中，管径的表示方法有所不同。
下面将介绍几种常见的管径表示方法。
一、英寸表示方法英寸（inch）是一种长度单位，常用于英美国家。
在管道领域中，英寸被广泛用于表示管径。
英寸表示方法通常采用分数形式，例如1/2英寸、3/4英寸等。
这种表示方法是比较直观的，可以清晰地表示出管道的大小。
二、毫米表示方法毫米（mm）是国际通用的长度单位之一，在一些领域中，特别是工程和制造业中，常用毫米来表示管径。
毫米表示方法通常采用整数形式，例如20mm、50mm等。
与英寸表示方法相比，毫米表示方法更加精确，能够满足一些特殊需求。
三、公称直径表示方法公称直径（Nominal Diameter，简称DN）是一种常用的管径表示方法，广泛应用于工业管道系统中。
公称直径表示方法是基于标准化的尺寸体系，使用数字来表示管道的大小。
例如DN15、DN25等，其中的数字表示公称直径的数值，单位为毫米。
四、内径和外径表示方法在一些特殊情况下，管径也可以通过内径和外径来表示。
内径是指管道内部的直径，外径是指管道外部的直径。
内径和外径表示方法通常采用毫米为单位，例如Φ20/25mm，其中Φ表示直径的符号，20mm表示管道的内径，25mm表示管道的外径。
五、壁厚表示方法壁厚是指管道壁的厚度，它也是管道尺寸的重要参数之一。
在一些特殊情况下，壁厚也可以被用来表示管径。
壁厚表示方法通常采用毫米为单位，例如20/2mm，其中20mm表示管道的外径，2mm 表示管道的壁厚。
不同的行业和应用领域根据自身的需求选择适合的管径表示方法。
在选择管道时，除了管径之外，还需要考虑其他因素，如材料、压力等。
因此，对于管径的准确表示非常重要，可以避免在选择和使用管道时出现误差或不适用的情况。
管径是衡量管道尺寸的重要参数，不同的行业和应用领域有不同的管径表示方法。
英寸、毫米、公称直径、内径和外径、壁厚等都是常见的表示方法。
各种常用管道管径的表示方法及对照表
各种常用管道管径的表示方法及对照表Revised as of 23 November 2020各种常用管道管径的表示方法及对照表夏某人2018-03-25 23:56:59小编现给大家分享一下工程中各种管道管径的表示及对照表，请大家转发、收藏，以备不时之需！?一、De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径（De）、内径（D）、公称直径（DN）。
1、DN是指管道的公称直径，是外径与内径的平均值。
DN的值=De的值﹣*管壁厚度。
注意：这既不是外径也不是内径。
水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）;2、De主要是指管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径 x 壁厚的形式，例De25 x 3;3、D一般指管道内径;4、d混凝土管内直径。
钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）;5、φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。
如φ25 x 3，表示外径25mm，壁厚为3mm的管材。
对无缝钢管或有色金属管道，应标注“外径 x 壁厚”。
例如φ108 x 4，φ可省略。
中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。
对这类钢管规格的表示方法为管外径 x 壁厚。
例如φ x ;6、DN为Nominal diameter意思是公称直径;7、De为external diameter意思是外径;8、Dgdiametergong（汉语拼音“公”的声母）这下你就明白了，Dg是国产货，有中国特色的国产货，现在都不用了。
二、管径的表达方式1、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；在涉及壁厚的情况下也可以使用De来标注；拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25 x De32 x 3mmDN32 De40 x 4mmDN40 De50 x 4mm等等……;2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径 x 壁厚表示（如De108 x 4、De159 x 等）；对无缝钢管或有色金属管道，应标注“外径 x 壁厚”。

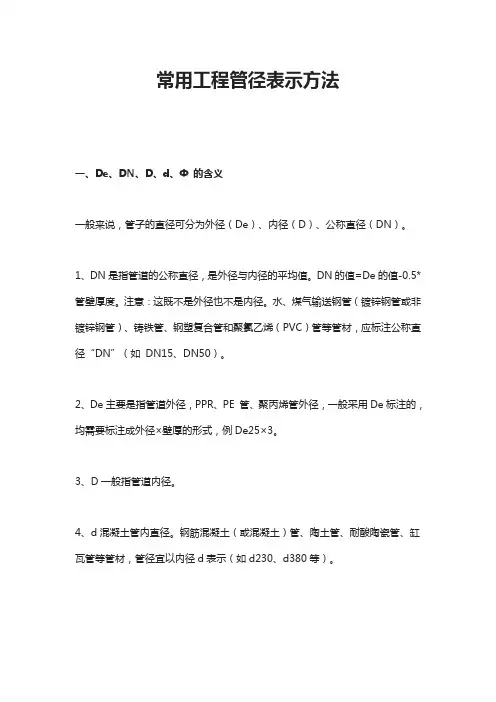

常用工程管径表示方法
常用工程管径表示方法一、De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径（De）、内径（D）、公称直径（DN）。
1、DN是指管道的公称直径，是外径与内径的平均值。
DN的值=De的值-0.5*管壁厚度。
注意：这既不是外径也不是内径。
水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。
2、De主要是指管道外径，PPR、PE 管、聚丙烯管外径，一般采用De标注的，均需要标注成外径×壁厚的形式，例De25×3。
3、D一般指管道内径。
4、d混凝土管内直径。
钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）。
5、Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。
如：Φ25×3，表示外径25mm，壁厚为3mm 的管材。
对无缝钢管或有色金属管道，应标注“外径×壁厚”。
例如Φ108×4，Φ可省略。
中国、ISO 和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。
对这类钢管规格的表示方法为管外径×壁厚。
例如Φ60.5×3.8。
6、DN为Nominal diameter意思是公称直径。
7、De为external diameter意思是外径。
二、管径的表达方式1、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；在涉及壁厚的情况下也可以使用De来标注；拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm，等2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示（如De108×4、De159×4.5等）；对无缝钢管或有色金属管道，应标注“外径×壁厚”。
管道规格表示方法
管道规格表示方法
管道规格表示方法是指在工程施工和设计中，对于管道的尺寸、材质、厚度等参数进行统一的表示和标识的方法。
正确的管道规格表示方法对于工程的顺利进行和管道的质量保障具有重要意义。
下面将介绍几种常见的管道规格表示方法。
一、管道尺寸表示方法。
1. 标准尺寸表示法。
在一般情况下，管道的尺寸表示方法是采用公称直径和壁厚两个参数来表示。
例如，一根管子的尺寸表示为“DN150×5”，其中DN表示公称直径，150表示公称直径的数值，5表示壁厚的数值。
2. 实际尺寸表示法。
实际尺寸表示法是指直接用管道的实际外径和壁厚来表示管道尺寸，例如“159×5”，其中159表示管道的外径，5表示管道的壁厚。
二、管道材质表示方法。
管道材质表示方法是指对管道的材质进行统一的标识方法。
通常采用标准的代号来表示不同的材质，例如“Q”表示碳素钢，“S”表示不锈钢，“C”表示铸铁等。
三、管道厚度表示方法。
管道厚度表示方法是指对管道壁厚进行统一的标识方法。
一般采用实际厚度值来表示，例如“5mm”表示管道的壁厚为5毫米。
以上就是关于管道规格表示方法的介绍，正确的管道规格表示方法对于工程设计和施工具有重要的意义。
希望以上内容能够对大家有所帮助。
管径规格符号
管径规格符号管径规格符号是一种用来表示管道尺寸的特殊符号系统。
它在工程设计、制造、施工和维护中起到了重要的作用。
管径规格符号是管道、管件和配件尺寸的重要标识，它能够清晰地表达管道系统中不同部位尺寸的大小关系。
下面是一些常见的管径规格符号及其参考内容。
1. 直径符号（￠）直径符号是表示管道外径的常用标识，它一般用半角的圆括号“￠”表示。
例如，￠20表示管道的外径为20毫米。
2. 内径符号（￠）内径符号用半角的圆括号“￠”加小写字母“i”表示。
例如，￠20i表示管道的内径为20毫米。
3. 壁厚符号（t）壁厚符号用小写字母“t”表示。
例如，t2表示管道的壁厚为2毫米。
4. 接口形式符号为了表示管道连接的方式和接口形式，通常使用文字符号来标识。
例如，“BW”表示焊接接口，“SW”表示承插焊接，而“FL”则表示法兰连接。
这些符号通常与管径标识符号组合使用，以表示具体的管道连接方式。
5. 管道等级符号（PN）管道等级符号用大写字母“PN”表示。
它表示管道的压力等级，用于指示管道所能承受的最大压力，是设计和选型过程中关键的参考依据。
例如，“PN10”表示管道的压力等级为10。
6. 阀门和管件符号阀门和管件的符号也是管径规格符号系统中的重要组成部分。
不同种类的阀门和管件都有各自的标识符号，用于表示其类型、尺寸和连接方式。
例如，“A”型法兰表示按国际标准设计的法兰连接，而“L”型法兰则表示按德国标准设计的法兰连接。
7. 材料符号材料符号是用来表示管道和配件所采用的材料的。
它通常使用大写字母和数字的组合来表示，例如，“S”表示不锈钢，“PVC”表示聚氯乙烯，而“C20”表示碳钢。
管径规格符号的使用能够大大简化工程设计和施工中的沟通和协调工作。
通过标准化的符号系统，设计人员可以清晰地表达设计意图，制造商和供应商可以准确地理解产品要求，施工人员可以正确安装和连接管道。
这样可以避免因为误解和不一致而导致的错误和问题，提高工作效率，确保管道系统的安全和可靠运行。
管径表示方式 de、φ、dn的区别
在工程和建筑相关领域工作的专业人员了解直径、直径和直径的表达
方式的差别很重要。
脱注法在欧洲国家常用，代表管子的外部直径。
另在希腊和日本标准中，的标记常用于表示管道或孔的直径。
ISO和EN标准中使用标记表示管道的名义尺寸。
德注音源于法语"diamètre extérieur"，在遵循公制的国家中经常使用。
用于表示管或管的外直径。
100毫米的管道意味着其外径为100毫米。
这种标记在欧洲的技术图纸和规格中常用。
与此相对照，源自希腊字母"phi"的注，在希腊和日本标准中常被使用。
它是圆形或烟管直径的通用符号，也用于表示孔的大小。
装有 100毫米的管子，表示其直径为100毫米。
这种标记在希腊和日本的工程和建筑文件的技术图纸和规格中常用。
ISO和EN标准中通常使用标记来表示管道的名义尺寸。
"dn"一词代表"直径标称"，它是一个无尺寸的数字，代表了一根管子的大约内部
直径。
dn为100的管子意味着其名义尺寸为100。
这种标记用于管
道和配件的国际标准。
了解注释、注释和注释之间的差异对于工程和建筑领域的专业人员至
关重要。
每个标记都以特定的方式代表管道或孔的直径，了解这些差
异对于准确解释技术图纸和规格至关重要。
管径对照表
管径对照表在工程中，管径和阀门的大小需要匹配才能保证正常运行。
以下是常用管径和阀门DN尺寸的对照表：1英寸=25.4毫米=8英分1/2英寸=四分(4英分) DN153/4英寸=六分(6英分) DN202分管DN84分管DN156分管DN201英寸DN251.2英寸DN321.5英寸DN402英寸DN502.5英寸DN653英寸DN804英寸DN1006英寸DN1508英寸DN20010英寸DN25012英寸DN300根据GB/T-2001，管径应以毫米为单位表示。
不同管材的管径表示方式如下：1.对于水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，应以公称直径DN表示。
2.对于无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，应以外径×XXX表示。
3.对于钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，应以内径d表示。
4.对于塑料管材，应按照产品标准的方法表示。
5.如果使用公称直径DN表示管径，则需要有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB5836.1-92）。
给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）。
需要注意的是，DN是管道的公称直径，不是外径也不是内径。
它与英制单位有关，通常用来描述镀锌钢管。
De则是管道的外径，一般用于描述无缝钢管、PVC等塑料管道以及其他需要明确壁厚的管材。
在不涉及壁厚的情况下，我们通常使用DN来标注焊接钢管。
在管道施工中，正确区分De和DN的规格非常重要。
常用的20、25、32等管道规格指的是De而不是DN，这个细微的差别在采购和施工过程中可能会导致损失。
因此，我们需要确保在施工前理解和确认规格。
在管道连接方面，丝扣和法兰连接是两种常见的方式。
虽然还有其他连接方式，但使用较少。
镀锌钢管和PPR管都可以采用这两种连接方式，但在直径小于50的管道中，使用丝扣更方便，而在直径大于50的管道中，使用法兰更可靠。
各种常用管道管径的表示方法及对照表
各种常用管道管径的表示方法及对照表夏某人∙ 小编现给大家分享一下工程中各种管道管径的表示及对照表，请大家转发、收藏，以备不时之需！一、 ♏、 ☠、 、♎、Φ 的含义一般来说，管子的直径可分为外径（ ♏）、内径（ ）、公称直径（ ☠）。
、 ☠是指管道的公称直径，是外径与内径的平均值。
☠的值 ♏的值﹣ ✉管壁厚度。
注意：这既不是外径也不是内径。
水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（ ✞）管等管材，应标注公称直径“ ☠”（如 ☠、 ☠）、 ♏主要是指管道外径， 、 ☜管、聚丙烯管外径，一般采用 ♏标注的，均需要标注成外径 ⌧ 壁厚的形式，例 ♏ ⌧ 、 一般指管道内径、♎混凝土管内直径。
钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径♎表示（如♎、♎等）、φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。
如φ ⌧ ，表示外径 ❍❍，壁厚为 ❍❍的管材。
对无缝钢管或有色金属管道，应标注“外径 ⌧ 壁厚”。
例如φ ⌧ ，φ可省略。
中国、✋和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。
对这类钢管规格的表示方法为管外径 ⌧ 壁厚。
例如φ ⌧ 、 ☠为☠☐❍♓⏹♋● ♎♓♋❍♏♦♏❒意思是公称直径、 ♏为♏⌧♦♏❒⏹♋● ♎♓♋❍♏♦♏❒意思是外径、 ♑♎♓♋❍♏♦♏❒♑☐⏹♑（汉语拼音“公”的声母）这下你就明白了， ♑是国产货，有中国特色的国产货，现在都不用了。
二、管径的表达方式、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“ ☠”（如 ☠、 ☠）；在涉及壁厚的情况下也可以使用 ♏来标注；拿镀锌焊接钢管为例，用 ☠、 ♏两种标注方法如下：☠ ♏ ⌧ ❍❍☠ ♏ ⌧ ❍❍☠ ♏ ⌧ ❍❍☠ ♏ ⌧ ❍❍等等……、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径 ⌧ 壁厚 表示（如 ♏ ⌧ 、 ♏ ⌧ 等）；对无缝钢管或有色金属管道，应标注“外径 ⌧ 壁厚”。
常用管径表示方法
管径表示方法来自英制一英寸（吋）= 8英分=2.54cm（厘米）。
4分是英制管道直径长度的叫法，即1/2英寸．等于公制的15mm.1英寸等于8分.合公制的25.4mm.6分＝3/4英寸＝20mm（公制）4分＝1/2英寸＝15mm（公制）解释那么多有什么用，指的是公称直径，如果是公制管（国内）相对管子外径DN15 18mm，DN20 25mm ，DN25 32mm，DN32 38mm，DN40 45mm，DN50 57mm，DN65 76mm，DN80 89mm，DN100 108mm，DN125 133mm，DN150 159mm,DN200 219mm，DN250 273mm，DN300 325mm,如果需要我会在继续一一列举管径对照DN15 —— 1/2寸（4分管）DN20 —— 3/4寸（6分管）DN25 —— 1寸DN32 ——寸二DN40 ——寸半DN50 ——二寸DN70 —— 76mm (二寸半)DN80 —— 89mm （三寸）DN100 —— 108mm (四寸)DN125 —— 133mmDN150 —— 159mmDN200 —— 219mmDN250 —— 273mmDN300 —— 325mmDN350 —— 377mmDN400 —— 426mmDN450 —— 478mm一般情况下，铸铁管和球墨铸铁管、钢筋混凝土管、镀锌钢管、焊接钢管都是用DN来表示的，称为管道的公称直径。
一般来说，《给水排水制图标准》上都有规定，水煤气输送钢管（镀锌或非镀锌），铸铁管等管材，管径宜以公称直径DN 表示；无缝钢管，焊接钢管，铜管，等宜以外径X壁厚表示。
如：D159X6，表示公称直径为DN150的钢管；钢精混凝土管以内径d表示（如d230,d380）等.是外径,单位是MMDN15,DN20,DN25是外径。
四分管和六分管的直径1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。
常用DN 管子规格
常用DN 管子规格常用dn管子规格DN15、DN20和DN25为外径。
四根和六根支管的直径1英寸=25.4毫米=8英寸，1/2为四（4英寸）dn153/4为六（6英寸）DN202分管dn84分管dn156分管dn201′dn251.2′dn321.5′dn402′dn502.5′dn653′dn804′dn1005′dn1256′dn1508′dn20010′dn25012′dn300管径2.4.1管径应以mm为单位。
2.4.2管径的表示应符合下列规定：1水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径dn表示；2对于无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管和其他管道，管径应为外径×壁厚表示；3.钢筋混凝土（或混凝土）管、粘土管、耐酸陶瓷管、圆筒瓦管等管道的管径应以内径D表示；4.对于塑料管，管径应按照产品标准的方法表示；5当设计均用公称直径dn表示管径时，应有公称直径dn与相应产品规格对照表。
gb5836.1-92《建筑排水用未增塑聚氯乙烯管规范》de（公称外径）×E（公称壁厚）给水用聚丙烯（pp）管材规格用de×e表示（公称外径×壁厚）公称直径(nominaldiameter)，又称平均外径(meanoutsidediameter)。
这是因为金属管的管壁非常薄，并且管的外径几乎与管的内径相同，因此管的外径和内径的平均值被视为管直径。
公称直径是公制mm为基准的，称dn(metricunit)例如，如果DN100管道遇到薄壁管道，其内径将大于100mm，但如果遇到厚壁管道，其内径将小于100mm。
但计算时取100mm。
也称为DN100因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法。
1.基于公制（毫米），它被称为DN（公制单位）2基于英寸，它被称为Nb（英寸）3 DN（标称直径）Nb（标称孔径）od（外径）4。
[示例]镀锌钢管dn50，sch20镀锌钢管nb2”，sch205.外径和DN，Nb的关系如下：----DN（毫米）--Nb（英寸）-----OD（毫米）15--------------1/2--------------21.320--------------3/4--------------26.725--------------1----------------33.432--------------11/4-----------42.240--------------11/2-----------48.350--------------2-----------60.365--------------21/2-----------73.080--------------3-----------88.9100--------------4------------114.3125--------------5------------139. 8150--------------6------------168.3200---------------8------------219.1上面数据依astma53仅共参考。
管件直径的表示符号
管件直径的表示符号管道系统中，管件直径的表示符号是一种重要的标识方法，它用于清晰地表示管件的尺寸大小。
在工业、建筑和其他领域中，正确的管件规格是确保管道系统正常运行的关键因素之一。
本文将介绍常见的管件直径表示符号及其含义，以及其对于管道系统的重要性。
一、常见的管件直径表示符号1. 英寸表示法：在英制国家，如美国和英国，常用英寸作为管件直径的表示单位。
英寸（inch）的符号是“in”，用于表示管件的直径。
例如，一根直径为1英寸的管件表示为“1in”。
2. 毫米表示法：在大多数国家中，毫米是较常用的计量单位。
毫米（millimeter）的符号是“mm”，用于表示管件的直径。
例如，一根直径为50毫米的管件表示为“50mm”。
3. 公制表示法：一些欧洲国家使用公制作为管件直径的表示方法。
公制（metric）的符号是“m”，用于表示管件的直径。
例如，一根直径为0.5公制的管件表示为“0.5m”。
二、管件直径表示符号的含义管件直径表示符号的目的是将管件的尺寸信息传达给相关人员，以便正确选择和安装管件。
不同的表示方法可以帮助人们快速理解管件的尺寸，并与其他管道元件相匹配。
通过管件直径表示符号，人们可以准确地了解管件的内径、外径或外轮廓尺寸，以及与之相对应的管道系统的尺寸。
这有助于确保管道网络的连通性和一致性，防止管道系统中的泄漏和其他故障。
三、管件直径表示符号对管道系统的重要性正确的管件直径表示符号对于管道系统的设计、选择和维护至关重要。
以下是它的重要性的几个方面：1. 设计和选择：管件直径表示符号提供了准确的尺寸信息，使工程师和设计人员能够选择合适的管件尺寸。
通过正确选择管件，可以确保管道系统具有所需的流量和压力能力。
2. 安装和连接：管件直径表示符号使安装人员能够准确理解管件的尺寸并与其他管道元件进行连接。
正确的安装和连接可以确保管道系统的完整性和稳定性。
3. 维护和更换：管件直径表示符号也在维护过程中起到重要作用。
dn管径标注 -回复
dn管径标注-回复什么是管径标注？管径标注是指在工程图纸中对管道直径进行标注的一种方法。
管径标注对于管道系统的设计、安装和维护至关重要，它能够准确地传达管道系统的相关信息，以便工程师、施工人员和维护人员能够正确理解和操作。
管径标注通常用数字表示，代表了管道的内径或外径。
在标注中，通常使用单位为毫米或英寸的数值来表示管道的尺寸。
对于圆形管道来说，常用的管径标注方法有三种：DN（法兰连接的标准）标注法、NPS（标准管道尺寸）标注法和ID（内径）标注法。
首先，我们来看一下DN标注法。
DN标准是指法兰连接的标准，根据不同的标准，DN的数值代表不同的尺寸。
例如，DN25代表25毫米的管道内径，DN50代表50毫米的管道内径。
DN标注法在工程图纸中常常以符号“DN”加上数字的形式出现，比如“DN50”。
其次，我们来看一下NPS标注法。
NPS是指标准管道尺寸，主要用于美国标准的管道系统。
NPS标注法使用的单位是英寸，代表了管道的内径或外径。
例如，NPS 2代表2英寸的管道内径或外径，NPS 4代表4英寸的管道内径或外径。
NPS标注法在工程图纸中常常以符号“NPS”加上数字的形式出现，比如“NPS 2”。
最后，我们来看一下ID标注法。
ID是指管道的内径，通常用毫米或英寸的数值来表示。
例如，ID 75代表75毫米的管道内径，ID 3代表3英寸的管道内径。
ID标注法在工程图纸中常常以符号“ID”加上数字的形式出现，比如“ID 75”。
在管径标注中，不同的标准和方法可以在不同的地区和行业中使用。
同一管道系统可能会在工程图纸中使用不同的管径标注方法，这需要工程师和施工人员具备了解和转换不同标准的能力。
在进行管径标注时，除了准确标明管道的尺寸外，还需要将管道连接的方式进行标注。
比如，使用箭头标注法表示法兰连接，使用线和符号标注法表示螺纹连接等。
这样可以更清晰地表达管道系统的设计和连接方式。
总的来说，管径标注在工程图纸中起到了传递信息、确定尺寸和连接方式的重要作用。
工业管道常用管径表示方法
工业管道常用管径表示方法1英寸=25.4毫米=8英分1/2是四分(4英分)DN153/4是六分(6英分)DN202分管DN84分管DN156分管DN201′DN251.2′DN321.5′DN402′DN502.5′DN653′DN804′DN1005′DN1256′DN1508′DN20010′DN25012′DN300GB/T50106-2001管径应以mm为单位。
管径的表达方式应符合下列规定：1水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN 表示；2无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4塑料管材，管径宜按产品标准的方法表示；5当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）SchXX是壁厚等级，90E(S)表示短半径90度弯头；90E(L)表示长半径90度弯头；45E(L)表示长半径45度弯头；45E(S)表示短半径45度弯头；180E(S)表示短半径180度弯头；180E(L)表示长半径180度弯头；R(C)表示同心异径接头；R(E)表示偏心异径接头；T(S)表示等径三通；T(R)表示异径三通；CR(S)表示等径四通；CR(R)表示异径四通；C表示管帽；具体可以看看GB/T12459-2005《钢制对焊无缝管件》。
球墨铸铁管常用管径表达方式
球墨铸铁管常用管径表达方式球墨铸铁管是一种常用的管道材料，广泛应用于各个领域中。
而球墨铸铁管的管径是指管道的内径或外径，常用的管径表达方式有以下几种。
1. 毫米（mm）：毫米是最常见的管径单位，也是最直观的表达方式。
以毫米为单位的管径可以直接表示管道的内径或外径的尺寸大小。
比如，常用的球墨铸铁管径有DN80、DN100、DN150等，其中的DN表示“公称直径”，后面的数字表示管道的毫米数。
2. 英寸（inch）：英寸是国际通用的长度单位，也常用于球墨铸铁管的管径表示。
一般情况下，英寸单位的管径是指管道的外径，通过换算可以得到相应的毫米数。
常见的球墨铸铁管径有4寸、6寸、8寸等。
3. 公称直径（DN）：公称直径是一种通用的管径表示方式，适用于各种类型的管道材料。
公称直径是指管道在设计和生产时所采用的标准尺寸，其值并不等于管道的实际尺寸。
常用的球墨铸铁管公称直径有DN50、DN200、DN300等。
4. 内径和壁厚（ID和WT）：有时候，为了更准确地描述球墨铸铁管的管径，会同时给出管道的内径和壁厚。
内径是指管道内部的空间尺寸，壁厚是指管道壁的厚度。
例如，一个球墨铸铁管的内径为150mm，壁厚为10mm，可以表示为150*10mm。
5. 外径和壁厚（OD和WT）：与内径和壁厚类似，有时候也会同时给出球墨铸铁管的外径和壁厚。
外径是指管道外部的尺寸，壁厚是指管道壁的厚度。
例如，一个球墨铸铁管的外径为200mm，壁厚为15mm，可以表示为200*15mm。
总结起来，球墨铸铁管常用的管径表达方式有毫米、英寸、公称直径以及内径和壁厚、外径和壁厚等。
这些表达方式可以根据实际需求和使用习惯进行选择，以便更准确地描述和选择合适的球墨铸铁管。
在实际应用中，我们可以根据具体的工程要求和标准规范，选择适合的管径表达方式，并结合相关的参数进行计算和选择，以确保管道系统的正常运行和安全性。
铜管管径符号
铜管管径符号
铜管管径符号是指用特定字母或符号表示铜管直径的表示方法。
在铜
管的生产、加工和使用中，正确的铜管管径符号的使用可以保证铜管
的质量和可靠性。
铜管管径符号的表示方法主要有三种：英寸管径符号、“dn”管径符
号和毫米管径符号。
1. 英寸管径符号
英寸管径符号是指用英寸作为单位表示铜管直径的符号，常用的有1/8、1/4、3/8、1/2、3/4、1等。
例如，1英寸铜管的符号为“1”，1/2
英寸铜管的符号为“1/2”。
2. “dn”管径符号
“dn”管径符号是指用毫米作为单位表示铜管直径的符号，是国际通
用的一种管径表示方法。
当铜管直径大于100mm时，通常采用“dn”符号表示，例如，dn100的铜管直径为100mm。
3. 毫米管径符号
毫米管径符号是指直接用毫米表示铜管直径的符号。
毫米管径符号常用于小直径（小于15mm）的铜管中。
例如，10mm的铜管直径符号为“10”。
在实际使用中，应按照规范要求正确标注铜管管径符号。
铜管的生产厂家应该在铜管包装上标注明确的管径符号，以便用户能够快速准确地识别。
对于维修、安装铜管的行业人员来说，了解和正确使用铜管管径符号也十分重要。
如果使用不正确的管径符号，可能会导致铜管的错误选择和安装，进而影响使用效果和安全性。
总之，正确使用铜管管径符号是保障铜管质量和可靠性的重要环节。
无论是铜管生产厂家还是维修行业人员，都应该严格按照规范要求标注和使用铜管管径符号。
无缝钢管的尺寸表示方式
2. 壁厚系数(sch)
sch80、sch160
sch系数代表了管壁厚度与管径的比值，管径相同的管子，sch系数越大，壁厚越大。
3. 壁厚(wt)
wt 5mm、wt 10mm
用wt后跟毫米数表示壁厚。
长度
1. 米(m)
6m、12m
无缝钢管的长度，用米数直接表示。
2. 英尺(ft)
20ft、40ft
用英尺数表示长度，常见于国际贸易或特定行业。
无缝钢管的尺寸表示方式
直径
1. 毫米(mm)
Φ108、Φ133
无缝钢管的直径，通常是指其内径或外径，Φ为直径符号，后面跟具体数值。
2. 英寸(in)
4in、6in
用英寸数表示直径，常用in后缀。
3. 分数英寸
2/3in、3/4in
用分数形式表示英寸直径。
壁厚
1. 毫米(mm)
5mm、10mm
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管径表示方法来自英制一英寸（吋）=8英分=2.54cm（厘米）。
4分是英制管道直径长度的叫法，即1/2英寸.等于公制的15mm.1英寸等于8分.合公制的25.4mm.6分=3/4英寸=20mm（公制）4分=1/2英寸=15mm（公制）解释那么多有什么用，指的是公称直径，如果是公制管（国内）相对管子外径DN1518mm，DN2025mm，DN2532mm，DN3238mm，DN4045mm，DN5057mm，DN6576mm，DN8089mm，DN100108mm，DN125133mm，DN150159mm,DN200219mm,DN250273mm,DN300325mm,如果需要我会在继续一一列举管径对照DN15——1/2寸（4分管）DN20——3/4寸（6分管）DN25——1寸DN32——寸二DN40——寸半DN50——二寸DN70——76mm（二寸半）DN80——89mm（三寸）DN100——108mm（四寸）DN125——133mmDN150——159mmDN200——219mmDN250——273mmDN300——325mmDN350——377mmDN400——426mmDN450——478mm一般情况下，铸铁管和球墨铸铁管、钢筋混凝土管、镀锌钢管、焊接钢管都是用DN 来表示的，称为管道的公称直径。
一般来说，《给水排水制图标准》上都有规定，水煤气输送钢管（镀锌或非镀锌），铸铁管等管材，管径宜以公称直径DN表示；无缝钢管，焊接钢管，铜管，等宜以外径X壁厚表示。
如：D159X6,表示公称直径为DN150的钢管；钢精混凝土管以内径d表示（如d230,d380）等.是外径,单位是MMDN15,DN20,DN25是外径。
四分管和六分管的直径1英寸=25.4毫米=8英分1/2是四分（4英分）DN153/4是六分（6英分）DN202分管DN84分管DN156分管DN201DN2512DN321.5'DN402DN502.5'DN653'DN804'DN1005'DN1256'DN1508'DN20010'DN25012'DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。
2.4.2管径的表达方式应符合下列规定：1水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径x壁厚表示；3钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4塑料管材，管径宜按产品标准的方法表示；5当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）xe（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用dexe表示（公称外径x壁厚）随着人们生活水平、环保意识的提高以及对健康的关注，在给排水领域掀起了一场建材行业的绿色革命。
据大量水质监测数据表明：采用冷镀锌钢管后，一般使用寿命不到5年就锈蚀，铁腥味严重。
居民纷纷向政府部门投诉，造成一种社会问题。
塑料管材与传统金属管道相比，具有自重轻、耐腐蚀、耐压强度高、卫生安全、水流阻力小、节约能源、节省金属、改善生活环境、使用寿命长、安装方便等特点，受到了管道工程界的青睐并占据了相当重要的位置，形成一种势不可当的发展趋势。
塑料管特点及应用［一］聚丙烯管（PPR）（1）在现在建筑安装工程中，采暖和给水用的大多是PPR管材（件）。
其优点是安装方便快捷、经济适用环保、重量轻、卫生无毒、耐热性好、耐腐蚀、保温性能好、寿命长等优点。
管径比公称直径大一号。
如PPR32就相当于DN25，PPR63就相当于DN50.管径具体分为DN20、DN25、DN32、DN40、DN50、DN63、DN75、DN90、DN110.管件种类繁多三通、弯头、管箍、变径、管堵、管卡、支架、吊架。
分冷热水管，冷水管为带绿色条管，热水管为带红色条管。
阀门有PPR的球阀、截止阀、蝶阀、闸阀、有外为PPR材料内为铜芯的。
（2）管道的连接方式有焊接、热熔和螺纹连接等方式。
PPR管用热熔连接最为可靠，操作方便，气密性好，接口强度高。
管道连接采用手持式熔接器进行热熔连接。
连接前，应先清除管道及附件上的灰尘及异物。
当机器红灯亮起并稳定后，对准要连接的管道（件）DN〈50热熔深度为l-2MM,DN〈110热熔深度为2-4MM.连接时，无旋转地把管端插入加热套内，达到预定深度。
同时，无旋转地把管件推到加热头上加热,达到加热时间后,立即把管子与管件从加热套与加热头上同时取下,迅速无旋转地、均匀用力插入到所要求的深度,使接头处形成均匀凸缘。
在规定的加热时间内,刚熔接好的接头还可进行校正,但严禁旋转。
管材和管件加热时,应防止加热过度,使厚度变薄。
管材在管配件内变形。
在热熔插管和校正时,严禁旋转。
操作现场不得有明火,严禁对管材用明火烘弯。
将加热后的管材和管件垂直对准推进时用力要轻,防止弯头弯曲。
连接完毕,必须紧握管子与管件保持足够的冷却时间，冷却到一定程度后方可松手。
当PP-R管与金属管件连接时，应采用带金属嵌件的PP-R管作为过渡，该管件与PP-R管采用热熔承插方式连接,与金属管件或卫生洁具的五金配件连接时,采用螺纹连接,宜以聚丙乙烯生料带作为密封填充物。
如拖布池上接水龙头，就在其上PPR管末端安装内牙弯头（内有螺纹）。
管道安装过程中，不得用力过猛，以免损伤丝扣配件，造成连接处渗漏。
管材切割也可采用专用管剪切断：管剪刀片卡口应调整到与所切割管径相符，旋转切断时应均匀加力，切断后，断口应用配套整圆器整圆。
断管时，断面应同管轴线垂直、**刺。
（3）管道安装过程中，可分层或单套进行水压试验。
所有管道的工作压力和试验压力分别为：低区工作压力为0.4Mpa,试验压力为0.6Mpa,高区和中区工作压力以0.6Mpa计算，试验压力为0.9Mpa.在管道系统安装完毕后再全面检查，核对已安装的管子、阀门、垫片、紧固件等,全部符合设计和技术规范规定后,把不宜和管道一起试压的配件拆除，换上临时短管，所有开口处进行封闭，并从最低处灌水，高处放气。
对试压合格的管道进行吹洗工作，直至污垢冲净为止，并做好各项吹扫清洗记录和试压记录等工作。
试验压力为系统工作压力的1.5倍，但不得大于管材许用压力。
试验时应缓慢注水，注满后应做密封检查。
加压宜用手压泵缓慢升压至试验压力后，稳压lh,压降小于0.05Mpa，然后下降至工作压力的1.15倍稳压2小时，进行外观检查，不渗不漏压力下降不超过0.03Mpa为合格。
（4）安装时还要注意搬运和安装管道时应避免碰到尖锐物体，以防管道破损。
管道安装过程中，应防止油漆等有机污染物与管材、管件接触。
安装中断或完毕的敞口处，一定要临时封闭好，以免杂物进入。
给水管道系统在验收前，应进行通水冲洗。
冲洗水流速宜大于2m/s，冲洗时，不应留死角，每个配水点龙头应打开，系统最低点应设放水口，清洗时间控制在冲洗出口处排水的水质与进水相当为止。
生活饮用水系统经冲洗后，还应用20—30mg/l的游离氯的水灌满管道进行消毒。
含氯水在管中应滞留24h以上。
管道消毒后，再用饮用水冲洗，并经卫生管理部门取样检验，水质符合现行的国家标准《生活饮用水卫生标准》后，方可交付使用。
在30分钟内，允许两次升压，升至规定试验压力。
预算和提料时一定要注意管径的转换。
如图纸表这段为DN20就要提PPR25的管材（件）一定要用同一厂家的产品，因为不同厂家的产品所含成分的比例不同。
会造成粘接不牢或更本粘接不上。
［二］硬聚氯乙烯管（UPVC）（1）排水用的是UPVC管材（件）。
由于其具有重量轻、耐腐蚀、强度较高等优点，因而在管道安装中广泛应用。
正常情况下，使用寿命一般可达30〜50年。
UPVC 管材内壁光滑，流体摩擦阻力小，克服了铸铁管因生锈、结垢而影响流量的缺陷。
管径也比公称直径大一号。
如DN100就是U-PVC110.DN150就是U-PVC160•管件分为斜三通、四通、弯头、管箍、变径、管堵、存水弯、管卡、吊架。
（2）连接用的排水胶胶接。
粘接剂使用前必须摇匀。
管道和承插口部位必须清理干净，承插的间隙越小越好用砂布或锯条把结合面打毛，承口内较薄地均匀刷一遍胶，插口部位外刷两次胶，待胶干40〜60s后插入到位，同时应注意根据气候变化适当增减胶干时间。
粘接时严禁沾水，管道到位后必须平放在沟内，待接头干后24h 开始回填，回填时用沙土将管道四周填紧，留出接头部位再进行大批回填。
要用同一厂家的产品。
UPVC管与钢管套接时，必须将钢管连接处擦净涂胶，将UPVC管加热变软(但不得烧焦)后承插在钢管上并降温处理，如加上管箍会更好。
对管材大面积损坏的需更换整段管材，可采用双承口连接件更换管材的办法。
对溶剂粘接处渗漏的处理，可采用溶剂法。
此时先排干管内的水，并使管内形成负压，然后将粘接剂注在渗漏部位的孔隙上。
由于管内呈负压，粘接剂会吸入孔隙中而达到止漏的目的。
套补粘接法主要是针对管道穿小孔和接头的渗漏。
此时选用长15〜20cm的同一口径管材，将其纵向剖开，按粘接接头的方法将套管内面和被补管材的外表面打毛，涂胶后套在漏水处贴紧。
玻璃纤维法是用环氧树脂加固化剂配成树脂溶液，用玻璃纤维布浸渍树脂溶液后，均匀缠绕在管道或接头渗漏处的表面，经固化后成为玻璃钢。
由于该方法施工简单、技术易掌握、堵漏效果好且成本低，在防渗补漏中具有很高的推广使用价值。
(3)管道或管网系统的水压试验，必须在粘接干燥24h后才能进行。
管道的水压试验必须遵守国家规定的非金属管道的试压规则。
对于无节点连接的管道试压长度＞1.5km，有节点的管段试压长度＞1km•管道或管网试验压力不得超过设计工作压力的1.5倍，最低《0.5MPa，并保持试验压力2h或者满足设计的特殊要求，无渗漏现象为合格。
预算，下料时也要注意管径的转换。
也一定要用同一厂家的产品，防止不同厂家的产品所含成分的比例不同。
会造成粘接不牢或更本粘接不上。
在参与安装工程塑料管道施工管理时遇到了很多具体问题也积累了一些经验。
一、塑料管的伸缩改性硬聚氯乙烯排水管的管材两端为插头，管件均为承口，多数采用承插粘接法连接，属不可变的永久性连接，而塑料制品的线膨胀系数较大，管道受环境温度和污水温度变化引起的伸缩长度，二、UPVC排水管施工需要注意的问题(1)排水出户管的布置对系统的设计流量有很大影响。
立管与排出管连接要用异径弯头，出户管最好比立管大一号管径，出户管应尽可能通畅地将污水排出室外，中间不设弯头或乙字管。
许多工程已证实，较细的排水出户管及出户管上增加的管件会使管内的压力分布发生不利的变化，减少允许流量值并且在以后使用过程中易发生坐便器排水不畅现象。
