基桩自平衡试验检测方案

合集下载

基桩自平衡静载荷试验方案(自平衡、声、低)

基桩自平衡静载荷试验方案(自平衡、声、低)

XXX工程基桩检测方案编写:审核:批准:委托单位:编制单位:单位地址:联系人:编制日期:目录1服务承诺及质量保证承诺 (3)2方案编制依据及检测目的 (3)2.1方案编制依据 (3)2.2检测目的 (3)3工程概况 (3)4检测方法及抽检数量 (4)4.1自平衡静载试验 (4)4.2桩身完整性检测 (5)5基桩承载力自平衡法测试 (6)5.1载荷载箱图示 (6)5.2检测原理、检测装置与检测方法 (7)5.3测试后注浆的要求 (9)5.4安装事项 (9)5.5检测阶段 (10)6基桩桩身完整性检测 (11)6.1低应变法 (11)6.2声波透射法 (12)7检测工期估算 (14)7.1自平衡法抗压静载试验 (14)7.2低应变法和声波透射法 (14)7.3编写报告 (14)8保证本工程检测安全的方法和措施 (14)9拟投入检测人员 (15)10拟配备的检测设备 (16)检测方案会签栏 (17)1 服务承诺及质量保证承诺严格遵守检验工作程序,执行国家、行业和地区有关检验的标准、规范,为委托单位提供科学公正、准确可靠、优质高效的服务,以“一流的质量、一流的管理、一流的服务、一流的效率”确保实现以下承诺:质量承诺:满足国家现行相关规范(规程)的要求,如因检测工作不到位或检测成果资料错误,造成委托方工程损失的,按国家或广西区现行建筑法规的有关规定承担相应责任。

(以上段落可以修改或删除)2 方案编制依据及检测目的2.1方案编制依据2.1.1《建设工程安全生产管理条例》;2.1.2本工程图纸;2.1.3本工程地质勘察报告/详勘报告;2.1.4《建筑基桩检测技术规范》(JGJ106-2014);2.1.5广西壮族自治区地方标准《基桩承载力自平衡法测试技术规程》(DB45/T564—2016);2.1.6《建筑基桩自平衡静载试验技术规程》(JGJ/T403-2017);2.1.7国家有关规范(规程)和设计要求。

基桩自平衡法静载试验技术规程

基桩自平衡法静载试验技术规程

基桩自平衡法静载试验技术规程1.技术规程范围本技术规程适用于基桩自平衡法静载试验的实施。

2.试验目的基桩自平衡法静载试验的目的是确定基桩在承受垂直荷载作用下的变形性能、荷载-沉降关系等参数,为桩基设计和施工提供必要的参考依据。

3.试验设备3.1 自平衡静载试验装置:包括自平衡装置、试验桩、控制系统等。

自平衡装置可采用液压自平衡仪、电磁自平衡仪等,试验桩应符合设计规范要求。

3.2 试载设备:包括荷载传感器、荷载施加装置等。

4.试验前准备4.1 试验桩的施工质量应符合相关规范的要求。

4.2 自平衡试验装置的安装应符合相关规范的要求。

4.3 试载设备的校准应符合相关规范的要求。

5.试验步骤5.1 安装荷载传感器和荷载施加装置。

5.2 对试验桩进行承载预应力调整,使其趋于平衡状态。

5.3 施加初始荷载,记录试验桩的初始沉降量。

5.4 逐步增加荷载,记录荷载和相应沉降量。

5.5 达到设计荷载或试验结束时,记录试验桩的最终沉降量。

5.6 拆除荷载施加装置和荷载传感器。

6.试验数据处理与分析6.1 根据试验数据计算出试验桩的沉降量与荷载之间的关系曲线。

6.2 根据试验数据计算出试验桩的刚度与荷载之间的关系曲线。

6.3 根据试验数据计算出试验桩的极限承载力和变形特性参数。

7.试验报告7.1 试验报告应包括试验目的、试验设备、试验步骤、试验数据处理与分析等内容。

7.2 试验报告应符合相关规范的要求,并经有关部门审查批准。

以上是基桩自平衡法静载试验技术规程的基本内容,具体实施中还需根据实际情况进行相应调整和完善。

基桩静载试验自平衡法

基桩静载试验自平衡法

基桩静载试验自平衡法
基桩静载试验是对具体基桩进行试验以获取其承载能力和变形特性的一种方法。

而自平衡法是常用的基桩静载试验方法之一。

自平衡法的基本原理是通过在基桩顶部施加一系列水平荷载,使基桩在不稳定的状态下自行平衡,从而得到基桩的承载能力和变形特性。

这种方法主要适用于垂直承载能力较大的基桩,如钢筋混凝土桩等。

具体的试验步骤如下:
1. 在基桩顶部设置一系列水平荷载(通常是通过液压缸施加),并记录施加的荷载大小。

2. 监测基桩顶部和底部的位移,可以通过应变计、水平闭路测量仪等设备进行测量。

3. 根据基桩的变形特性,可以通过荷载-位移曲线确定基桩的
承载能力。

自平衡法具有操作简单、试验时间短、经济高效等优点,但也存在一些限制,如只适用于垂直承载较大的基桩,对试验条件要求较高等。

因此,在进行基桩静载试验时需要综合考虑具体情况,选择合适的试验方法。

XXX大桥基桩自平衡法检测方案

XXX大桥基桩自平衡法检测方案

XXX大桥基桩自平衡法检测方案一、概述基桩是大型桥梁建设中不可或缺的组成部分,对基桩的质量和性能进行准确的检测与评估至关重要。

本文提出了一种基于自平衡法的基桩检测方案,通过将基桩在自平衡状态下进行振动试验,并利用振动响应的频率和阻尼信息对基桩的质量和性能进行评估。

二、试验设计1.设计自平衡状态(1)使用水平测斜仪等仪器测量基桩在未受外力作用时的自平衡状态,将基桩竖直校正。

(2)根据设计要求,分析基桩预期的受力情况,确定自平衡状态下的荷载条件。

(3)考虑基桩材料的物性参数,计算出满足自平衡条件的荷载大小和方向。

2.振动试验(1)使用振动台等设备对基桩进行振动试验,在自平衡状态下以确定的频率范围内施加振动力。

(2)测量并记录基桩的振动响应,包括位移、加速度等参数。

3.数据处理与分析(1)对振动响应数据进行滤波处理,去除噪声干扰。

(2)利用频谱分析等方法,提取出基桩的主要振动频率和阻尼信息。

(3)根据振动频率和阻尼信息,结合基桩的物性参数,对基桩的质量和性能进行评估。

三、风险与安全措施1.振动试验过程中,可能会对周边环境和设备造成一定的干扰和影响,需要采取措施避免不必要的损害。

2.振动台等试验设备应符合安全要求,并进行定期维护与检测,以确保试验过程的安全性。

3.试验人员在进行振动试验时,应穿戴好必要的个人防护装备,确保自身安全。

四、结果与分析1.根据振动试验得到的频率和阻尼信息,可以对基桩的质量和性能进行评估。

2.若振动频率与理论预期相符,表明基桩质量和性能良好。

3.若振动频率较大,可能存在不均匀沉降或竖向刚度不足等问题需要进一步检查。

五、结论通过基于自平衡法的基桩检测方案,可以对基桩的质量和性能进行准确的评估。

该方法具有操作简便、实验周期短、结果可靠等优点,可以为大桥基桩的检测与评估提供一种新的途径。

然而,为了验证该方法的准确性和可靠性,还需要进一步开展大量实验数据的收集与分析,并与传统的基桩检测方法进行对比,进一步完善该方法的理论基础与应用指导。

桩基承载力自平衡法检测方案

桩基承载力自平衡法检测方案

试验桩自平衡法、声波透射法检测方案1 概述1.1 工程概况为了保证施工的顺利进行和结构的安全可靠,根据国家规范和设计有关文件,对该工程指定的试桩采用静载(自平衡法)进行检测,并对试桩采用声波透射法进行桩身完整性检测。

1.2 试验目的1.确定桩身完整性2.确定单桩竖向抗压极限承载力1.3 试验依据1.《建筑桩基技术规范》(JGJ 94-2008)2.《建筑基桩检测技术规范》(JGJ 106-2014)3.《基桩静载试验自平衡法》(JT /T738-2009)4.《基桩承载力自平衡检测技术规程》(山东省工程建设标准)6. 设计图纸7. 地质报告2地质情况依据勘察报告,、各岩土层相关灌注桩桩基参数建议如下表:3桩身完整性检测声波透射法测试原理声波透射法检测仪器设备及现场联接如下图所示。

声波透射法试验示意图超声波透射法检测桩身结构完整性的基本原理是:由超声脉冲发射源在砼内激发高频弹性脉冲波,并用高精度的接收系统记录该脉冲波在砼内传播过程中表现的波动特征;当砼内存在不连续或破损界面时,缺陷面形成波阻抗界面,波到达该界面时,产生波的透射和反射,使接收到的透射能量明显降低;当砼内存在松散、蜂窝、孔洞等严重缺陷时,将产生波的散射和绕射;根据波的初至到达时间和波的能量衰减特征、频率变化及波形畸变程度等特性,可以获得测区范围内砼的密实度参数。

测试记录不同侧面、不同高度上的超声波动特征,经过处理分析就能判别测区内砼的参考强度和内部存在缺陷的性质、大小及空间位置。

在基桩施工前,根据桩直径的大小预埋一定数量的声测管,作为换能器的通道。

测试时每两根声测管为一组,通过水的耦合,超声脉冲信号从一根声测管中的换能器发射出去,在另一根声测管中的声测管接收信号,超声仪测定有关参数并采集记录储存。

换能器由桩底同时往上依次检测,遍及各个截面。

说明:桩身完整性判定见《建筑基桩检测技术规范》JGJ106-2014中表4单桩竖向抗压静载试验(自平衡法)4.1自平衡试验简介自平衡法由1960年代的以色列Afar Vasela 公司开创并于1979年申请了专利称为通莫静载法(T-pile ®)。

桩基承载力自平衡法检测方案

桩基承载力自平衡法检测方案

试验桩自平衡法、声波透射法检测方案1 概述1.1 工程概况为了保证施工的顺利进行和结构的安全可靠,根据国家规范和设计有关文件,对该工程指定的试桩采用静载(自平衡法)进行检测,并对试桩采用声波透射法进行桩身完整性检测。

1.2 试验目的1.确定桩身完整性2.确定单桩竖向抗压极限承载力1.3 试验依据1.《建筑桩基技术规范》(JGJ 94-2008)2.《建筑基桩检测技术规范》(JGJ 106-2014)3.《基桩静载试验自平衡法》(JT /T738-2009)4.《基桩承载力自平衡检测技术规程》(山东省工程建设标准)6. 设计图纸7. 地质报告2地质情况依据勘察报告,、各岩土层相关灌注桩桩基参数建议如下表:3桩身完整性检测声波透射法测试原理声波透射法检测仪器设备及现场联接如下图所示。

声波透射法试验示意图超声波透射法检测桩身结构完整性的基本原理是:由超声脉冲发射源在砼内激发高频弹性脉冲波,并用高精度的接收系统记录该脉冲波在砼内传播过程中表现的波动特征;当砼内存在不连续或破损界面时,缺陷面形成波阻抗界面,波到达该界面时,产生波的透射和反射,使接收到的透射能量明显降低;当砼内存在松散、蜂窝、孔洞等严重缺陷时,将产生波的散射和绕射;根据波的初至到达时间和波的能量衰减特征、频率变化及波形畸变程度等特性,可以获得测区范围内砼的密实度参数。

测试记录不同侧面、不同高度上的超声波动特征,经过处理分析就能判别测区内砼的参考强度和内部存在缺陷的性质、大小及空间位置。

在基桩施工前,根据桩直径的大小预埋一定数量的声测管,作为换能器的通道。

测试时每两根声测管为一组,通过水的耦合,超声脉冲信号从一根声测管中的换能器发射出去,在另一根声测管中的声测管接收信号,超声仪测定有关参数并采集记录储存。

换能器由桩底同时往上依次检测,遍及各个截面。

说明:桩身完整性判定见《建筑基桩检测技术规范》JGJ106-20144单桩竖向抗压静载试验(自平衡法)4.1自平衡试验简介自平衡法由1960年代的以色列Afar Vasela 公司开创并于1979年申请了专利称为通莫静载法(T-pile ?)。

自平衡法桩基检测

自平衡法桩基检测

由高压油泵在地面(平台)向荷载箱充油加载,荷载箱将力传递 到桩身,其上部桩极限侧摩阻力及自重与下部桩极限侧摩阻力及 极限端阻力相平衡来维持加载,从而获得桩的承载力。这种试验 方法的最大特点是在桩基自身内部寻求反力进行加载,不同于传 统方法那样借助于外部反力加载。
01 自平衡法测桩技术资料下载 02 自平衡法技术优劣势分析
1. 基准桩打入深度不足,在试验过程中产生位移; 2. 基准梁长度不符合规范要求; 3. 基准梁刚度不足,产生较大的挠曲变形。
目前,桩基静荷载试验主要有以下几类加载方法:
堆载法、锚固法和自反力法。
1.1 堆载法:
○ 堆载反力梁装置就是在桩顶使用钢梁设置一承重平台,上堆重物,依靠放在桩 头上的千斤顶将平台逐步顶起,从而将力施加到桩身。反力装置的主梁可以选 用型钢,也可用自行加工的箱梁。平台形状可以根据需要设置为方形或矩形, 堆载用的重物可以选用砂袋、混凝土预制块、钢锭、甚至就地取土装袋,也有 的用水箱。
在小吨位基桩和复合地基试验中,小巧易用的地锚就显示出了工 程上的便捷性。地锚根据螺旋钻受力方向的不同可分为斜拉式 (也即伞式)和竖直式,斜拉式中的螺旋钻受土的竖向阻力和水 平阻力,竖直式中的螺旋钻只受土的竖向阻力。地锚提供反力的 大小由螺旋钻叶片大小和地层土质有关。虽然有不少单位使用地 锚进行复合地基试验,但由于试验过程中,地锚会对复合地基土 产生扰动,这一点需要引起足够重视。另外,还有一些反力装置 比如锚桩与堆重平台联合装置,以及利用现有建筑物或特殊地形 提供反力的。
1 桩基检测方法---静荷载实验法
基桩工程质量的好坏主要取决 于两个因素,即承载能力与桩 身质量,而承载力是二者中的 主要因素。单桩承载力的准确 测试对于各类建筑物基础设计 乃至上部结构的设计都起着举 足轻重的作用。长期以来,国 内外确定单桩承载力的方法很 多,总的可分为两大类:

基桩静载试验(自平衡法)方案

基桩静载试验(自平衡法)方案

基桩静载试验(自平衡法)方案目录1、概述 (1)1.1 工程概况 (1)1.2 试验目的 (1)1.3总体方案 (2)1.4 试验依据 (2)2、地质情况 (2)2.1地质条件 (2)2.2桩基设计参数 (6)2.3试桩地质参考柱状和剖面图 (7)2.4承载力计算 (7)3、测试方法 (9)3.1 方法起源 (9)3.2 试验原理 (10)3.3 测试仪器设备 (10)3.4 试桩施工配合要求 (13)3.5 试桩试验准备 (17)3.6 试验程序 (19)3.7 试验数据的分析、整理 (20)3.8 荷载箱及钢筋计位置布置图 (21)4、进度安排与报告提供的内容 (22)4.1 进度安排 (22)4.2 报告提供的内容 (23)5、项目组试验人员组成、简历及分工与研究成果 (23)5.1 项目组试验人员组成 (23)5.2 人员职责 (23)5.3 项目组成果 (25)6、工程桩试验后的注浆措施 (25)7、试桩流程 (25)8、质保、工期及安全体系 (27)8.1 质量管理保证措施 (27)8.2 质量管理保证措施预案 (27)8.3 安全措施 (28)8.4 文明施工制度 (28)8.5 检测工期保证措施 (29)9、公司近三年桥桩业绩 (29)1、概述1.1 工程概况拟建的XX大桥位于XX,线路XX,桥址处河面宽约840m,线路走向与水流方向基本垂直。

拟建桥梁的中心里程桩号为XX,桥长约860m,桥跨组合为57.5+172.5+400+172.5 +57.5m。

桥址区上部第四系海陆交互相沉积层的厚度较大,土质较为软弱,力学性能差;桥址区下卧基岩为岩性变化复杂,呈软硬岩石互层状,拟建桥梁的基础建议采用桩基础。

勘察揭露桥址区西端(小桩号端)的主墩、辅助墩以及过渡墩下伏基岩以泥质岩为主,属于软质岩,岩石的强度较低,遇水易软化,完整性较差,节理裂隙发育。

同时由于岩石的完整性较差,在桩基础施工过程中容易发生孔壁坍塌现象。

桩基承载力自平衡法检测方案

桩基承载力自平衡法检测方案

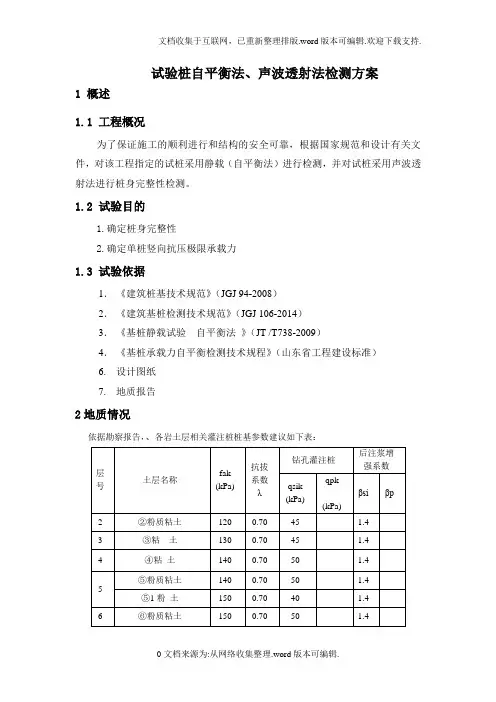

试验桩自平衡法、声波透射法检测方案1 概述1.1 工程概况为了保证施工的顺利进行和结构的安全可靠,根据国家规范和设计有关文件,对该工程指定的试桩采用静载(自平衡法)进行检测,并对试桩采用声波透射法进行桩身完整性检测。

1.2 试验目的1.确定桩身完整性2.确定单桩竖向抗压极限承载力1.3 试验依据1.《建筑桩基技术规范》(JGJ 94-2008)2.《建筑基桩检测技术规范》(JGJ 106-2014)3.《基桩静载试验自平衡法》(JT /T738-2009)4.《基桩承载力自平衡检测技术规程》(山东省工程建设标准)6. 设计图纸7. 地质报告2地质情况依据勘察报告,、各岩土层相关灌注桩桩基参数建议如下表:层号土层名称fak(kPa)抗拔系数λ钻孔灌注桩后注浆增强系数qsik(kPa)qpk(kPa)βsiβp2 ②粉质粘土120 0.70 45 1.43 ③粘土130 0.70 45 1.44 ④粘土140 0.70 50 1.45 ⑤粉质粘土140 0.70 50 1.4 ⑤1粉土150 0.70 40 1.46 ⑥粉质粘土150 0.70 50 1.4 ⑥1中粗砂160 0.60 45 1.77 ⑦粉质粘土150 0.70 55 1.4 ⑦1粘土160 0.70 60 1.4 ⑦2细砂160 0.60 45 1.6层号土层名称fak(kPa)抗拔系数λ钻孔灌注桩后注浆增强系数qsik(kPa)qpk(kPa)βsiβp8⑧粘土190 0.75 70 1.4 ⑧1粉质粘土170 0.70 65 1.4 ⑧2砾岩260 0.50 130 2.09 ⑨粉质粘土200 0.70 70 1.4 ⑨1粘土220 0.75 75 1.410 ⑩辉长岩残积土220 65 1.411 ⑪全风化辉长岩300 80 1.412⑫强风化辉长岩500 140 1800 1.4 2.0⑫1强风化辉长岩600 160 2200 1.4 2.03桩身完整性检测声波透射法测试原理声波透射法检测仪器设备及现场联接如下图所示。

基桩自平衡试验检测方案

基桩自平衡试验检测方案

基桩自平衡试验检测方案一、试验目的1.评估基桩在自平衡状态下的承载能力和变形特性。

2.确定基桩的稳定性和工作范围,为设计提供可靠的依据。

二、试验方法1.自平衡试验应在桩基完全被加载后进行。

2.使用同类型土壤填充桩周围空间,以实现自平衡状态。

3.自平衡状态下,连续监测基桩及周围土体的应力、变形和水平位移。

三、试验步骤1.前期准备(1)确定试验桩型号、布置方案和试验参数。

(2)清理试验场地,确保试验区域干净整洁。

(3)铺设水平标杆,测量标高和水平方向。

(4)安装监测设备,包括应力计、变形计和水平位移计。

2.基桩加载(1)根据设计要求,逐步增加加载荷载,记录每个加载阶段的荷载和变形数据。

(2)观察基桩和桩周围土体的变形情况,包括沉降、侧向位移和土压力的变化。

(3)达到预设的荷载值后,保持荷载不变,观察一段时间,记录稳定平衡时的变形和应力。

3.数据分析与结果(1)对获取的变形和应力数据进行分析和处理,绘制荷载-沉降曲线、变形特征曲线和土压力分布曲线。

(2)根据试验结果,评估基桩的承载能力、变形特性和稳定性,判断是否满足设计要求。

四、安全措施1.试验过程中,应严格遵守安全操作规程,操作人员需佩戴必要的安全防护装备。

2.加载过程中,应控制荷载的增减速度,防止产生过大的应力差和变形。

3.如发现试验中存在安全隐患或异常情况,应及时停止试验并采取相应的应急处理措施。

以上是一个基桩自平衡试验的检测方案,根据具体情况和试验要求,还可以进行进一步的调整和完善。

在实际操作过程中,应根据试验设计和现场条件进行具体的操作和数据采集,并注意及时记录试验数据和观察情况,以确保试验的准确性和可靠性。

基桩自平衡试验检测方案

基桩自平衡试验检测方案

基桩自平衡试验检测方案1 目的适用于检测单桩承载力。

2 适用范围适用于软土、黏性土、粉土、砂土、碎石土、岩层以及特殊性岩土中的钻孔灌注桩、人工挖孔桩、管桩的竖向抗压静载试验和竖向抗拔静载试验。

3 总则3.1《建筑基桩自平衡静载试验技术规程》JGJ/T 403-20173.2《基桩静载试验自平衡法》JT/T 738-20093.3《基桩自平衡静载试验法检测技术规程》DB13(J)/T 136-20123.4基桩施工图3.5岩土勘察报告4 工作流程4.1 接受委托正式接手检测工作时,检测机构应获得委托方书面形式的委托函,以帮助了解工程概况,明确委托方意图即检测目的,同时也使即将开展的检测工作进入合法轨道。

4.2 调查、资料收集为进一步明确委托方的具体要求和现场实施的可行性,了解施工工艺和施工中出现的异常情况,应尽可能收集相关的技术资料,必要时检测技术人员到现场勘察,使地基检测做到有的放矢,以提高检测质量。

主要收集内容有:岩土工程勘察资料、地基设计施工资料、基坑平面图、现场辅助条件情况(如道路情况、水、电等)及施工工艺等等。

其中地基资料主要内容包括地基土类别、设计标高、检测时标高、施工基坑坑底标高、设计地基承载力特征值等等。

4.3 制定检测方案在明确了检测目的并获得相关的技术资料后,技术人员应着手制定地基检测方案,以向委托方书面陈述检测工作的形式、方法、依据标准和技术保证。

检测方案的主要内容包括:工程概况、抽样方案、所需的机械或人工配合、试验周期等等。

检测方案需根据实际情况进行动态调整。

4.4一般规定4.4.1自平衡静载试验的检测数量应满足设计要求,不应少于同一条件下桩基分项工程总桩数的1%,且不应少于3根;当总桩数小于50根时,检测数量不应少于2根。

4.4.2自平衡静载试验最大加载值应满足设计对单桩极限承载力的检测与评价要求。

4.4.3大直径灌注桩自平衡检测前,应先进行桩身声波透射法完整性检测,后进行承载力检测。

“自平衡”法试桩方案

“自平衡”法试桩方案

自平衡法静载试验方案1.1.1.自平衡技术的原理基桩承载力自平衡法,是通过在桩体内部预先埋设一种特制的加载装置——荷载箱,在混凝土浇注之前和钢筋笼一起埋入桩内相应的位置(具体位置根据试验的不同目的和条件而定),将荷载箱的加压管以及所需的其他测试装置(位移杆及护管、应力计等)从桩体引到地面,然后灌注成桩。

到休止龄期后,由加压泵在地面通过预先埋设的管路,对荷载箱进行加压加载,使得荷载箱产生上、下两个方向的力,并传递到桩身。

由于桩体自成反力,将得到相当于两个静载试验的数据:荷载箱以上部分,获得反向加载时上部桩体的相应反应参数;荷载箱以下部分,获得正向加载时下部桩体的相应反应参数。

通过对加载力与参数(位移、应力等)之间关系的计算和分析,可以获得桩基承载力、桩端承载力、侧摩阻力、摩阻力转换系数等一系列数据。

图错误!文档中没有指定样式的文字。

-1 荷载箱工作原理示意图基桩承载力自平衡法可以为设计提供数据依据,也可用于工程桩承载力的验证。

1.1.2.自平衡技术的特点在静载检测中采用自平衡法,与传统的静载检测方法(堆载法或锚桩法)相比具有几下几个特点:1)省时:成桩后待土体稳定后(设计规定成桩28天后)即可2检测,正常情况下1-2天能够检测完毕,省去了反力装置搭建时间。

2)安全:数千吨大吨位堆载加载块层层叠放,一旦暴雨、震动、偏心、地基失稳导致反力架倾覆,十分危险,自平衡检测过程更加方便、安全、环保。

3)综合检测成本低:检测桩完全按工程桩制作,不需到达地面,不需制作桩头。

对有地下室的结构,与常规方法相比,缩短了检测桩长度,且检测桩检测后除经下位移管对荷载箱打开面注浆补强,还可以通过油路实现内部腔体注浆补强压浆处理,仍可作工程桩使用。

4)对于水上试桩、坡地试桩、基坑底试桩、狭窄场地试桩、斜桩、嵌岩桩等设置传统堆载平台或锚桩反力架特别困难或措施费用高昂的该法,更显示其优势。

5)目前部分厂家荷载箱由保险公司承担责任保险,消除使用荷载箱的后顾之忧,为检测工作保驾护航;6)钢筋笼连贯技术:此技术确保桩身钢筋笼在试验后仍处于连贯状态,通过预先安装可伸缩的钢结构组件与上下钢筋笼连接,确保桩身钢筋笼在试验后仍处于连贯状态,不仅提供足够的抗剪切力,还提供100%的抗拔力。

桩基承载力自平衡法检测方案

桩基承载力自平衡法检测方案
4.2 自平衡测试方法的优点
传统的桩基荷载试验方法有两种,一种是桩载法,一种是锚桩法。两种方法都是利用液压千斤顶对桩顶施加载荷,而千斤顶的反作用力,前者由反作用力架上的堆重平衡,后者通过锚杆将反作用力传递给锚桩。反作用力框架,与锚连接。桩的拔出力平衡。主要问题是:前者必须解决数百吨甚至数千吨的荷载源、堆垛和运输问题,而后者必须设置多个锚桩和反力梁,不仅成本高,而且需要花费大量时间。很久。而且容易受吨位和场地条件的限制(国内堆垛法试验桩的最大极限承载力只有3000吨,锚桩法试验桩的最大极限承载力不超过4000吨) ),使许多大吨位桩和特殊场地的桩(如山桩、桥桩)的承载力数据往往不一致、不准确,无法合理发挥基础桩的潜力,是一大难题在桩基础领域。
(3)试验单位应根据自平衡法试验桩理论计算确定平衡点和试验载荷值。
2、仪器设备测试部件的校准
(1)装载系统(电动油泵、高压油管、装载箱等)
系统在加载前经省计量部门标定后,由厂家进行系统压力测试,以保证测试加载的准确性。
(2) 测试仪器的校准
所有设备(电子百分表、压力表、应变计)均由法定计量标准站在实验室进行调试和校准。
55
1.4
⑦1个粘土
160
0.70
60
1.4
⑦2细砂
160
0.60
45
1.6
8
⑧粘性地球
190
0.75
70
1.4
⑧1粉质粘土
170
0.70
65
1.4
⑧2联合体
260
0.50
130
2.0
9
⑨粉质粘土
200
0.70
70
1.4
⑨1支地球
220
0.75

桩基承载力自平衡法检测方案资料

桩基承载力自平衡法检测方案资料

试验桩自平衡法、声波透射法检测方案1 概述1.1 工程概况为了保证施工的顺利进行和结构的安全可靠,根据国家规范和设计有关文件,对该工程指定的试桩采用静载(自平衡法)进行检测,并对试桩采用声波透射法进行桩身完整性检测。

1.2 试验目的1.确定桩身完整性2.确定单桩竖向抗压极限承载力1.3 试验依据1.《建筑桩基技术规范》(JGJ 94-2008)2.《建筑基桩检测技术规范》(JGJ 106-2014)3.《基桩静载试验自平衡法》(JT /T738-2009)4.《基桩承载力自平衡检测技术规程》(山东省工程建设标准)6. 设计图纸7. 地质报告2地质情况依据勘察报告,、各岩土层相关灌注桩桩基参数建议如下表:3桩身完整性检测声波透射法测试原理声波透射法检测仪器设备及现场联接如下图所示。

ZBL-U520非金属超声波检测仪信号输入参数设定数据处理结果输出计算机电缆柱声测管岩土换能器声波透射法试验示意图超声波透射法检测桩身结构完整性的基本原理是:由超声脉冲发射源在砼内激发高频弹性脉冲波,并用高精度的接收系统记录该脉冲波在砼内传播过程中表现的波动特征;当砼内存在不连续或破损界面时,缺陷面形成波阻抗界面,波到达该界面时,产生波的透射和反射,使接收到的透射能量明显降低;当砼内存在松散、蜂窝、孔洞等严重缺陷时,将产生波的散射和绕射;根据波的初至到达时间和波的能量衰减特征、频率变化及波形畸变程度等特性,可以获得测区范围内砼的密实度参数。

测试记录不同侧面、不同高度上的超声波动特征,经过处理分析就能判别测区内砼的参考强度和内部存在缺陷的性质、大小及空间位置。

在基桩施工前,根据桩直径的大小预埋一定数量的声测管,作为换能器的通道。

测试时每两根声测管为一组,通过水的耦合,超声脉冲信号从一根声测管中的换能器发射出去,在另一根声测管中的声测管接收信号,超声仪测定有关参数并采集记录储存。

换能器由桩底同时往上依次检测,遍及各个截面。

说明:桩身完整性判定见《建筑基桩检测技术规范》JGJ106-2014中表10.5.11。

基桩自平衡法试验方案

基桩自平衡法试验方案

基桩自平衡法试验方案2016年5月一、概述1、概况1.1工程概况拟建济青高铁青岛机场站设计起讫里程为DK288+400.00~DK290+250.00。

车站中心里程DK289+280.201。

车站总长1850m,由北至南分别为北侧咽喉区、北侧风机房、下穿航站楼隧道段、下穿航站楼对柱段、下穿高架桥段、下穿GTC段、标准段、下穿远期停车楼段、南侧咽喉区。

其中北侧咽喉区、下穿航站楼隧道段、南侧咽喉区为跨度不同的地下一层拱形结构;下穿高架桥段为地下一层三连拱结构;北侧环控机房、下穿航站楼对柱段、下穿GTC段、标准段、下穿远期停车楼段为地下二层箱型框架结构。

结构宽度14.62~39.2m,埋深约20.31m,站房两侧接明挖施工的高铁隧道。

根据勘察单位提供的场地岩土工程勘察报告,场地桩长范围内主要地层分布参见下表1。表1: Z1桩基设计参数一览表拟建轨道交通结建工程车站处于大沽河西岸、胶州市东北11公里处,位于周王庄村附近,场地处现为低层民房。

在机场建设时统一考虑拆迁问题。

车站与高铁站并行,北侧规划有同期建设的机场航站楼与机场高架桥,车站大部分段落位于同期建设的规划机场GTC综合楼下及远期停车楼下,明挖法施工。

地铁站长度为339m,设一岛两侧三个站台,其中与高铁地下车站共墙段长339m,该段结构总宽87.35m(局部为98.35m),车站为地下两层三柱四跨(局部四柱五跨)框架结构,结构宽度为44.75m,埋深17.0m。

与高铁合建处总宽98.35m,高铁基坑深约20.81m。

标准段覆土1.2m,与GTC重合段覆土0.8m。

车站北侧接明挖施工的地铁8号线区间,南侧接明挖施工的地铁8号线、市域快线区间。

根据勘察单位提供的场地岩土工程勘察报告,场地桩长范围内主要地层分布参见下表2。表2: Z2桩基设计参数一览表1.2试验目的1)提供试验的单桩竖向抗拔极限承载力;2)提供试桩在各级荷载作用下的采集数据的汇总表;3)提供相关曲线及试桩分析报告。

自平衡桩基检测方案

自平衡桩基检测方案

瑞城家居装饰广场·金翠名园10#楼人工挖孔桩检测方案安庆市建筑工程测试中心2013年08月30日工程名称:瑞城家居装饰广场·金翠名园10#楼委托单位:岳西县瑞城房地产开发有限公司建设单位:岳西县瑞城房地产开发有限公司勘察单位:安庆地质勘察公司设计单位:安徽南巽建筑规划设计院有限公司监理单位:安徽省南巽项目管理投资有限公司施工单位:中国海外工程有限责任公司编写:审核:批准:检测单位地址:元山东路99号安庆市职业技术学院内1号实训楼一楼邮政编码:246003电话:1 前言瑞城家居装饰广场·金翠名园10#楼基础设计为人工挖孔扩底混凝土灌注桩,总桩数38根,桩径800~1000mm,桩长约6米。

为确保建筑物安全,需对基桩承载力和桩身完整性检测,为此,我中心编制以下检测方案。

2 单桩竖向抗压承载力试验本工程单桩竖向抗压承载力试验采用自平衡法深层平板载荷试验方法,试验桩均为工程桩。

试验依据为《桩承载力自平衡法深层平板载荷测试技术规程》(DB34/T648-2006)。

2.1 试验数量抽检3根,试验桩均为工程桩。

2.2 试验目的验证设计使用的持力层桩端阻力特征值的可靠性,并根据测试结果,依据规范对桩端竖向极限承载力和桩侧阻力等进行综合评价。

2.3 试验原理该方法是在桩端持力层或桩身指定检测的工程部位预先埋设加荷装置(荷载箱),试验待桩身混凝土养护达到足够强度(满足设计要求)、桩~土体系满足一定休止期(根据该工程的土层实际情况,休止期应不少于15天)后进行,利用荷载箱上端的桩侧阻力和下端的桩端阻力进行互为反力的载荷试验(试验装置见图1),以此得到桩侧阻力~桩身位移、桩端阻力~桩端位移变化曲线。

根据测试结果依据规范对桩端竖向极限承载力和桩侧阻力等进行综合评价。

2.4 试桩选定由于试验用的预埋荷载箱直径为800mm,所以应选取桩身直径不小于900mm的工程桩作为受检桩,具体桩位由建设单位、监理单位及设计单位根据工程桩在建筑物各工程部位的重要性和现场的可操作性进行选择。

自平衡法试桩检测方案(房建工程桩)[优秀工程方案]

自平衡法试桩检测方案(房建工程桩)[优秀工程方案]

资质证号: 苏建检字第A025B号计量认证号: 2009101237R地基基础工程检测方案工程名称:××××××××××××委托单位:××××××××××××工程地点:××××××××××××检测方法:静载(自平衡法)、超声波透射法、低应变法南京东大自平衡桩基检测有限公司目录1 概述 (3)1.1 工程概况 (3)1.2 试验目的 (3)1.3 试验依据 (3)2地质情况 (4)2.1 地层描述及物理性能参数 (4)2.2 柱状图 (4)3 检测方法 (4)3.1静载(自平衡法) (4)3.1.1方法特点 (4)3.1.2 检测原理 (5)3.1.3 检测桩施工要求 (5)3.1.4 检测前期室内工作安排 (6)3.1.5 测试规程 (7)3.1.6 测试步骤、架基准梁 (7)3.1.6 检测数据的分析、整理 (8)3.1.7试桩图 (8)3.2桩身完整性检测 (10)3.2.1 声波透射法 (10)3.2.2 低应变法 (10)4 质量保证体系 (11)4.1 人员质保体系 (11)4.2 设备质保体系 (12)5 进度安排及报告提供的内容 (12)5.1进度安排 (12)5.2报告提供内容 (12)6工程桩静载试验后的压浆措施 (12)附表一 (14)工程实例(部分) (14)××试桩工程基桩检测方案编制:审核:1 概述1.1 工程概况工程情况简介××××××××××××.为了保证施工的顺利进行和结构的安全可靠,提供桩基础设计和施工实施科学的依据,根据国家规范和设计院有关文件,采用静载(自平衡法)、声波透射法、低应变法对该工程进行检测.检测项目包括:×××××××.静载基桩参数表表1.1桩身完整性检测参数表表1.21.2 试验目的(1)验证×××××××的单桩极限承载力;(2)获得分级加载与卸载条件下对应的荷载—变形曲线,测定桩基沉降;(3)检测钻孔灌注桩的桩身完整性.1.3 试验依据(1)《建筑桩基技术规范》(JGJ 94-2008)(2)《建筑基桩检测技术规范》(JGJ 106-2003)(3)《桩承载力自平衡测试技术规程》(DGJ32/TJ77-2009)(4)《南京地区建筑地基基桩设计规范》(DGJ32/J12-2005)(5)设计院试验要求及相关图纸(6)工程地质报告2地质情况2.1 地层描述及物理性能参数各个土层的参数值2.2 柱状图柱状图或剖面图3 检测方法3.1静载(自平衡法)3.1.1方法特点自平衡法是东南大学教授龚维明博士的专利技术.该法是将一种特制的加载设备—荷载箱,与钢筋笼相接,埋入桩的指定位置,由高压油泵向荷载箱充油而加载.荷载箱上部桩身的摩擦力与下部桩身的摩擦力及端阻力相平衡来维持加载.如图1所示.根据向上Q-s、s-lgt和s-lgQ等曲线确定桩承载力.与传统的静载试验方法(堆载法和锚桩法)相比,自平衡法具有三大特点:1、省时:土体稳定即可测试,一般15天左右(与土的种类有关),而不必等到28天.并且几根桩可同时测试,这就大大节省了试验时间;2、省力:没有“堆载”,也不要笨重的反力架,试验十分简单、方便、安全;3、综合试验费用低:试桩完全按工程桩制作,不需到达地面,对有地下室的结构,与常规方法相比,缩短了长度,且试验后经压浆处理,仍可使用,这就降低了试验的综合费用.由于这些独特的优点,自平衡法目前已在全国27个省市和越南、印尼的400多个工程中应用.2000年获江苏省科技进步一等奖,2002年被建设部和科技部列为重大科技项目,在全国推广.3.1.2 检测原理自平衡测桩法是在桩身平衡点位置安设荷载箱,沿垂直方向加载,即可同时测得荷载箱上、下部各自承载力.图3.1.2 桩承载力自平衡试验示意图自平衡测桩法的主要装置是一种经特别设计可用于加载的荷载箱.它主要由活塞、顶盖、底盖及箱壁四部分组成.顶、底盖的外径略小于桩的外径,在顶、底盖上布置位移棒.将荷载箱与钢筋笼焊接成一体放入桩体后,即可浇捣混凝土成桩.试验时,在地面上通过油泵加压,随着压力增加,荷载箱将同时向上、向下发生变位,促使桩侧阻力及桩端阻力的发挥,见图3.2.由于加载装置简单,多根桩可同时进行测试.东南大学土木工程学院开发了 测桩软件,可同时对多根桩测试数据进行处理.3.1.3 检测桩施工要求检测桩除严格满足建筑桩基技术规范以及设计院要求外,由于自平衡测桩法的需要,自平衡检测桩施工时应注意以下几点:(1) 绑扎和焊接钢筋笼,由施工单位负责,测试单位配合,位移管(声测管)连接用套筒围焊,确保护管不渗泥浆,与钢筋笼绑扎成整体.(2) 荷载箱应立放在场地上,钢筋笼所有主筋与荷载箱外缘围焊,并确保钢筋笼与荷载箱起吊时不会脱离,保证钢筋笼与荷载箱在同一水平线上,再点焊喇叭筋,喇叭筋上端与主筋,下端与内圆边缘点焊,保证荷载箱水平度小于5‰.数据采集应变仪应变计传感线PP荷载箱(3)工程桩混凝土标高以图纸为依据,导管通过荷载箱到达桩端浇捣混凝土,当混凝土接近荷载箱时,拔导管速度应放慢,当荷载箱上部混凝土大于2.5米时导管底端方可拔过荷载箱,浇混凝土至设计桩顶;荷载箱下部混凝土坍落度宜大于200米米,便于混凝土在荷载箱处上翻.(4)埋完荷载箱,保护油管,声测管管封头(用钢板焊,防止水泥浆漏入).(5)灌注混凝土时,要求制作一定量的混凝土试块,待测试时作混凝土强度试验.(6)检测期间应保证不间断供电(380V、220V两种电源),检测桩周围10米内不得有较大的振动.(7)布置平衡梁(基准梁),暂定为5米.(8)为尽量减少检测桩时外部因素的影响,须搭设防风蓬架(保护罩),确保测试时仪表不受外界环境的影响.(9)应力计的绑扎要求.3.1.4 检测前期室内工作安排3.1.4.1理论分析计算(1)由设计单位提供桩基设计承载力要求.(2)检测单位根据地勘资料进行桩基极限承载力分析.(3)检测单位按自平衡法检测桩理论进行计算,确定平衡点及试验荷载值.根据2.1和2.2计算承载力及荷载箱位置3.1.4.2仪器、设备测试元件的鉴定及标定(1)加载系统(电动油泵、高压油管、荷载箱等)加载前由省计量部门进行系统标定后,由生产厂家进行系统试压,以确保试验荷载的准确性.(2)测试仪器的标定所有设备(电子表、压力表、应变计)由法定计量标准站在实验室进行调试、标定.3.1.5 测试规程(1)加卸载分级:每级加载值为预估极限承载力的1/10.按10级9次加载,第一次按两倍荷载分级加载.(2)位移量测:每级加载完毕后在5、15、30、45、60米in各测读一次;累计1h后每隔30米in测读一次.(3)稳定标准:每级加载作用下1h内位移量小于0.1米米.(4)抗压终止加载条件及加载极限取值1) 某级荷载的的位移量大于或等于前一级荷载位移量的5倍,加载即可终止.取此终止时荷载小一级的荷载为加载极限值.2)某级荷载作用下,桩顶沉降量大于前一级荷载作用下沉降量的2倍,且经24小时尚未达到相对稳定标准.3)已达到设计要求的最大加载量.4)当荷载-沉降曲线呈缓变型时,可加载至桩顶总沉降量60-80米米;在特殊情况下,可根据具体要求加载至桩顶累计沉降量超过80米米.(5)卸载1)卸载分5级,每级卸载量为3倍荷载分级.卸载的观测方法与加载相同.2)卸载到零后,维持3h,在第1h每15米in测读一次,以后每隔30米in测读一次.3.1.6 测试步骤、架基准梁(1)基准桩入土深度不小于1.0米,基准梁的跨度不小于桩直径的6倍,本工程为0.8米×6=4.8米.基准梁用于固定位移传感器.(2)切开位移管封口.(3)安装位移杆托盘和位移传感器.(4)接线.把位移传感器接到数据采集仪上.(5)打开数据采集仪,预热半小时,并逐点调试.(6)连接高压油泵,试加压.(7)按测试规程(1.3)正式加载、卸载测试.(8)清理场地.3.1.6 检测数据的分析、整理3.1.6.1单桩抗压极限承载力判断标准(1)单桩竖向抗压极限承载力判断标准根据《桩承载力自平衡测试技术规程》(DGJ32/TJ77-2009),极限抗压承载力为:Q u=γWQus -+ Q ux式中,Q u:单桩竖向抗压极限承载力;Q us:荷载箱上部桩的实测加载值;Q ux:荷载箱下段桩的实测加载值;W:荷载箱上部桩有效自重;γ:荷载箱上部桩侧阻力修正系数.3.1.6.2 数据分析整理内容绘制Q-s曲线、s-lgt曲线、s-lgQ曲线和等效转换的Q-s曲线,并提供相应的数据表格.提供加载、卸载曲线及实测数据表.3.1.7试桩图图3.1.7试桩图及荷载箱位置3.2桩身完整性检测3.2.1 声波透射法3.2.1.1声测管的埋设声测管内径宜为50~60米米,.声测管下端封闭,上端加盖,管口高出桩顶100米米以上,且各声测管管口高度一致,成桩后各声测管要相互平行.声测管沿钢筋笼内侧对称形状布置3根(试桩布置4根,管口引至地面). 3.2.1.2所用仪器及检测原理3.2.2 低应变法 3.2.2.1 桩头处理对于进行低应变检测的桩,将桩头凿至设计标高,且露出密实砼面,平整桩头.3.2.2.2 低应变反射波法检测原理嵌入岩(土)中的桩相当于阻尼介质中的一维弹性杆,当桩头受到纵向激振时,产生的应力波沿桩身向下传播,如果桩身存在波阻抗差异界面(如断裂、离析、缩径、夹泥和扩径等)应力波将发生反射.通过安装在桩头的传感器记录反射波的波形、相位、振幅、频率及波的到达时间等特征推断桩结构完整性.桩身混凝土的波速VP,桩身缺陷的深度L’分别按下列公式计算:rp t L V 2=r pm t V L ,21,=式中: L ——桩身长度;tr ——桩底反射波的到达时间;t,r ——桩身缺陷部位反射波的到达时间; Vp 米——同一工地内桩身纵波速的平均值.3.2.2.3 检测方法将高灵敏度加速度传感器用胶粘材料耦合在桩顶上,用手锤或力棒在桩顶敲击,以产生低应变压缩波,桩底及桩身缺陷处的反射波被PIT 桩身完整性检测仪接收后从屏幕上显示出来.每桩应在不同位置重复测试,采3~4个数据,以分析桩身不同位置的缺陷.将数据传到计算机内经分析计算可得每棵桩的完整性.3.2.2.4 检测成果(1)每根桩的实测曲线(2)每根桩的平均波速(3)每根桩的桩身结构完整性,缺陷的程度、位置等.4 质量保证体系4.1 人员质保体系试验项目组人员组成表4.1投入本项目检测的仪器设备一览表表4.25 进度安排及报告提供的内容5.1进度安排1)下钢筋笼,浇筑桩身混凝土;2)试桩15天后进行试桩的超声波检测和静载试验;3)每次测试结束3天内提供初步报告.4)工程桩的检测.检测全部完成7天内提供正式报告进度根据实际工程进展调整.5.2报告提供内容(1)各工程桩的实测数据及根据实测数据绘制的加载、卸载相关曲线;(2)根据实测数据和相关曲线确定的各检测桩竖向抗压极限承载力;(3)提供所检桩的桩身完整性曲线及数据.6工程桩静载试验后的压浆措施目前国内大多数工程均采用工程桩进行自平衡法静载试验,详见附后的业绩.运用自平衡法进行测试后,只是荷载箱自身打开,桩身并不受拉,不影响桩身质量.采取合适的压浆措施处理后,工程桩依然可正常使用.由于测试后荷载箱打开,为确保测试后桩的承载力不受影响,必须对荷载箱进行压浆处理,具体如下:1)通过下位移管对荷载箱进行压水清洗,一管中压入清水,待另一管中流出的污水变成清水时,开始对荷载箱进行压浆;2)压入的水泥浆水灰比为0.5~0.6,并掺入一定量微膨胀剂(配合比根据实验确定),确保浆体强度达到C45,无收缩.3)压浆量以从一根声测管压入另一根声测管冒出新鲜水泥浆为准.然后封闭管头采用压力注浆,压力>2.0米Pa,压浆水泥量约0.2~0.5t(以压浆压力、压浆量双重控制).附表一工程实例(部分)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

基桩自平衡试验检测方案
1 目的
适用于检测单桩承载力。

2 适用范围
适用于软土、黏性土、粉土、砂土、碎石土、岩层以及特殊性岩土中的钻孔灌注桩、人工挖孔桩、管桩的竖向抗压静载试验和竖向抗拔静载试验。

3 总则
3.1《建筑基桩自平衡静载试验技术规程》JGJ/T 403-2017
3.2《基桩静载试验自平衡法》JT/T 738-2009
3.3《基桩自平衡静载试验法检测技术规程》DB13(J)/T 136-2012
3.4基桩施工图
3.5岩土勘察报告
4 工作流程
4.1 接受委托
正式接手检测工作时,检测机构应获得委托方书面形式的委托函,以帮助了解工程概况,明确委托方意图即检测目的,同时也使即将开展的检测工作进入合法轨道。

4.2 调查、资料收集
为进一步明确委托方的具体要求和现场实施的可行性,了解施工工艺和施工中出现的异常情况,应尽可能收集相关的技术资料,必要时检测技术人员到现场勘察,使地基检测做到有的放矢,以提高检测
质量。

主要收集内容有:岩土工程勘察资料、地基设计施工资料、基坑平面图、现场辅助条件情况(如道路情况、水、电等)及施工工艺等等。

其中地基资料主要内容包括地基土类别、设计标高、检测时标高、施工基坑坑底标高、设计地基承载力特征值等等。

4.3 制定检测方案
在明确了检测目的并获得相关的技术资料后,技术人员应着手制定地基检测方案,以向委托方书面陈述检测工作的形式、方法、依据标准和技术保证。

检测方案的主要内容包括:工程概况、抽样方案、所需的机械或人工配合、试验周期等等。

检测方案需根据实际情况进行动态调整。

4.4一般规定
4.4.1自平衡静载试验的检测数量应满足设计要求,不应少于同一条件下桩基分项工程总桩数的1%,且不应少于3根;当总桩数小于50根时,检测数量不应少于2根。

4.4.2自平衡静载试验最大加载值应满足设计对单桩极限承载力的检测与评价要求。

4.4.3大直径灌注桩自平衡检测前,应先进行桩身声波透射法完整性检测,后进行承载力检测。

4.4.4工程桩承载力检测应给出受检桩的承载力检测值,并应评价单桩承载力是否满足设计要求。

4.4.5当单桩承载力不满足设计要求时,应分析原因,并经工程建设有关方确认后扩大检测。

4.4.6工程桩承载力试验完毕后应在荷载箱位置处进行注浆处理。

4.4.7检测开始时间应符合下列规定:
1)混凝土强度不应低于设计强度的80%;
2)土体的休止时间不应少于下表规定的时间:
注:对于泥浆护壁灌注桩,宜适当延长休止时间。

3)当采用后注浆施工工艺时,注浆后休止时间不宜少于20d。

4.5 检测的仪器设备
4.5.1仪器设备
基桩自平衡静载试验装置可由下列系统组成:
1)荷载箱、高压油管、加载油泵、油压测量仪表组成的加载系统;
2)位移传递装置、位移传感器、位移基准装置组成的位移量测系统;
3)采集压力和位移数据并据此对加载进行控制的数据采集与控制系统
4.5.2检测用仪器设备应在检定或校准的有效期内,检测前应对
仪器设备检查调试。

4.5.3检测所使用的仪器仪表及设备应具有检测工作所必须的防尘、防潮、防震等功能,并应能在适用温度范围内正产工作。

4.5.4荷载箱应按基桩类型、检测要求及基桩施工工艺正确选用。

荷载箱的技术要求应符合本工程附录A的规定。

4.5.5采用连接于荷载箱油路的压力传感器或压力表测定油压,压力传感器或压力表精度均不低于0.5级,量程不应小于60MPa,压力表、油泵、油管在最大加载时的压力不应超过额定工作压力的80%。

4.5.6位移传感器宜采用电子百分表,测量误差不得大于0.1%FS,分辨率不得低于0.01mm。

荷载箱处的向上、向下位移应各自采用一组位移传感器,每组不应少于2个,且对称布置。

4.6 仪器设备的安装
4.6.1荷载箱的埋设位置应符合下列规定:
1)当受检桩为抗压桩,预估极限端阻力小于预估极限侧摩阻力时,应将荷载箱置于桩身平衡点处;
2)当受检桩为抗压桩,预估极限端阻力大于预估极限侧摩阻力时,可将荷载下那个置于桩端,并在桩顶采取一定量的配重措施;
3)当受检桩位抗拔桩时,荷载箱应置于桩端;下部提供的反力不够维持加载时,可采取加深桩长或后注浆措施;
4)当需要测试桩的分段承载力时,可布置双层荷载箱,埋设位置应根据检测要求确定。

4.6.2荷载箱的连接应符合下列规定:
1)荷载箱应平放于桩身的中心,荷载箱位移方向与桩身轴线夹角不应大于1°;
2)对于灌注桩,试验荷载箱安装宜按本规程附录C进行;
3)对于预制混凝土管桩和钢管桩,荷载箱与上、下段桩应采取可靠的连接方式。

4.6.3位移杆(丝)与护套管应符合下列规定:
1)位移杆应具有一定刚度,确保将荷载箱处的位移传递到地面;
2)保护位移杆(丝)的护套管应与荷载箱焊接,多节护套管连接时可采用机械连接或焊接方式,焊缝应满足强度要求,并确保不渗漏水泥浆;
3)当护套管兼作注浆管时,尚应满足注浆管的要求。

4.6.4基准桩和基准梁应符合下列规定:
1)基准桩与受检桩之间的中心距离不应小于3倍的受检桩直径,且不应小于2.0m;基准桩应打入地面以下足够的深度,不宜小于1.0m;
2)基准梁应具有足够的刚度,梁的一端应固定在基准桩上,另一端应简支于基准桩上;
3)固定和支撑位移传感器的夹具及基准梁应减小受气温、振动及其他外界的因素的影响,当基准梁暴露在阳光下时,应采取有效措施。

4.7现场检测
4.7.1自平衡静载试验应采用慢速维持荷载法。

4.7.2试验加载卸载应符合下列规定:
1)加载应分级进行,采用逐级等量加载,每级荷载宜为最大加载量值的1/10,其中,第一级加载量可取分级荷载的2倍;
2)卸载应分级进行,每级卸载量宜取加载时分级荷载的2倍,且应逐级等量卸载;
3)加、卸载时,应使荷载传递均匀、连续、无冲击,且每级荷载在维持过程中的变化幅度不得超过分级荷载的±10%;
4)采用双层荷载箱时,宜先进行下荷载箱测试,后进行上荷载箱测试。

4.7.3慢速维持荷载法试验步骤应符合下列规定:
1)每级荷载施加后,应分别按第5min、15min、30min、45min、60min测读位移,以后每隔30min测读一次位移;
2)位移相对稳定标准:从分级荷载施加后的第30min开始,按1.5h连续三次每30min的位移观测值计算,每小时内的位移增量不超过0.1mm,并连续出现两次;
3)当位移变化速率达到相对稳定标准时,再施加下一级荷载;
4)卸载时,每级荷载维持1h,分别按第15min、30min、60min 测读位移量后,即可卸下一级荷载;卸载至零后,应测读残余位移,维持时间不得小于3h,测读时间分别为第15min、30min,以后每隔30min测读一次残余位移量。

4.7.4荷载箱上段或下段位移出现下列情况之一时,即可终止加载:
1)某级荷载作用下,荷载箱上段或下段位移增量大于前一级荷载作用下位移增量的5倍,且位移总量超过40mm;
2)某级荷载作用下,荷载箱上段或下段位移增量大于前一级荷载作用下位移增量的2倍,且经24h尚未达到本规程第4.3.3条第2款相对稳定标准;
3)已达到设计要求的最大加载量且荷载箱上段或下段位移达到本规程第4.3.3条第2款相对稳定标准;
4)当荷载-位移曲线呈缓变型时,向上位移总量可加载至40mm-60mm;向下位移总量可加载至60mm-80mm;当桩端阻力尚未充分发挥时,可加载至总位移量超过80mm;
5)荷载已达荷载箱加荷极限,或荷载箱上、下段位移已超过荷载箱行程,即可终止加载。

4.8 检测报告应包括下列内容:
1)委托方名称,工程名称、地点,建设、勘察、设计、监理和施工单位,基础、结构型式,层数,设计要求,检测目的,检测依据,检测数量,检测日期;
2)地质条件描述;
3)检测方法,检测仪器设备,检测过程叙述;
4 )受检桩的检测数据,实测与计算分析曲线、表格和汇总结果;
5)与检测内容相应的检测结论;
6 )加载反力种类,堆载法应指明堆载重量,锚桩法应有反力梁布置平面图;
7)加卸载方法,荷载分级;
8)绘制相应的曲线及对应的数据表;与承载力判定有关的曲线及数据;
9)承载力判定依据。
