管道水流量计算公式

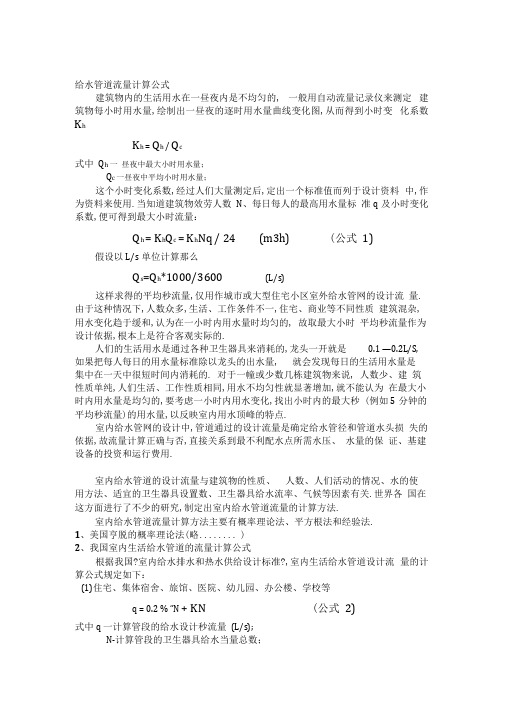

管道水流量计算公式

A.已知管的内径12mm，外径14mm，公差直径13mm,求盘管的水流量.压力为城市供水的压力。

计算公式1：1/4∏×管径的平方（毫米单位换算成米单位）×经济流速（DN300以下管选1.2m/s、DN300以上管选1。5m/s)

计算公式2：一般取水的流速1-—3米/秒，按1.5米/秒算时：

DN=SQRT（4000q/u/3.14)

流量q，流速u，管径DN。开平方SQRT.

其实两个公式是一样的，只是表述不同而已。另外,水流量跟水压也有很大的关系，但是现在我们至少可以计算出大体的水流量来了.

备注:1。DN为Nomial Diameter 公称直径（nominal diameter)，又称平均外径（mean outside diameter)。

这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

因为单位有公制(mm）及英制(inch）的区分,所以有下列的称呼方法。

1。以公制（mm）为基准，称 DN (metric unit)

2. 以英制（inch)为基准，称NB（inch unit)

3. DN (nominal diameter）

NB (nominal bore)

OD (outside diameter)

4。【例】

镀锌钢管DN50，sch 20

镀锌钢管NB2”，sch 20

5。外径与DN，NB的关系如下：

--—--—DN（mm）—-—--—--NB（inch）-———---OD（mm)

15——--——--————-- 1/2-—---—-—-—-—--21。3

20--——--——---—-—3/4 -—-———--——--—-26.7

25-———-——-———-—- 1 ————-——------———33.4

32--—---——--—--- 1 1/4 -—-———-———-42.2

40-—-————--—---— 1 1/2 -—-—————-——48.3

50--———-————-——- 2 —-—-———-——-60.3

65--——--——--———- 2 1/2 ———-—----—-73.0

80—---———----——- 3 -—-—-—--—-—88.9

100—-—----—-----— 4 --———-——---—114。3

125-—————---—--—— 5 ——-—-———--——139.8

B。常用给水管材如下：

（1）给水用硬聚氯乙烯(PVC—U）DN100的管子其公称外径de=110，壁厚为e=4。2mm （S12.5,SDR26，PN1.0),则其内径为110—4.2×2=101.6mm；

（2）给水用聚乙烯（PE)管材，DN100的管子其公称外径de=110,壁厚为e=8.1mm(PE80级,SDR13.6，PN1。0)，则其内径为110-8。1×2=93。8mm；

（3）冷水用聚丙烯（PP—R）管,DN100的管子其公称外径de=110,壁厚为e=12.3mm(S4，PN1.0)，则其内径为110-12。3×2=85。4mm；

(4）镀锌钢管，DN100的镀锌钢管其外径D=114。3，壁厚为S=4。0mm（普通钢管),则其内径为114。3-4。0×2=106。3mm；

（5)流体输送用无缝钢管，DN100的无缝钢管其外径D=108，壁厚为S=4。0mm，则其内径为108-4。0×2=100mm。

2.管道最大流量，是指管内输送水时流速的最大取值,给水工程上.给水管道的最大流速不得超过2m/s，消防给水管道的流速最大不得超过2.5m/s。

3.计算最大流量。

流量公式：Q=AV=（π/4）×d×d×V=

(1）PVC—U管：Q=（π/4）×0.1016×0.1016×2.0×3600=58.37m3

(2）PE管:Q=（π/4）×0.0938×0。0938×2.0×3600=49.75m3

（3）PP—R管：Q=（π/4）×0。0854×0。0854×2.0×3600=41。24m3

（4)镀锌钢管:Q=（π/4)×0.1063×0.1063×2。0×3600=63.90m3

(5）无缝钢管：Q=(π/4)×0.1×0。1×2.0×3600=56。55m3

4.消防给水管道的最大流量

（1）镀锌钢管：Q=（π/4）×0.1063×0。1063×2.5×3600=79。87m3

（2）无缝钢管：Q=(π/4）×0.1×0.1×2.5×3600=70.69m3

C。计算管道的流量或者流速需要知道水泵的扬程H、循环管道的内径D、长度L、内管壁糙率n、管配件的阻力系数K等。

先求管道的比阻S，S = 10。3n^2/D^5.33

再计算管配件的当量长度L’= K D/入，”入"为管道的沿程阻力系数。

管道的流量Q = [H/S（L+L’）］^(1/2）

流速V=4Q/（3。14D^2）

只要你的循环管路没有分支的话，管道内无论口径大小流量都是一样的，但流速不等，管径大的流速小，管径小的流速大。不同管径串联的管路,沿程水头损失必须分段计算后再相加。管配件的局部阻力系数K、内管壁糙率n在普通的《水力学》或《工程流体力学》都能查到,当然如有《水力设计手册》，就更全些。塑胶管的内管壁糙率n可取0。011,90度的弯头局部阻力系数与管径及转弯半径有关，如管径转弯半径比为0.8的90度弯头的局部阻力系数为0.206。

D。水的流量可用公式Q=vS(式中v为流速,S为水流截面积)计算。一台农用水泵的出水管是水平的，当抽水时,怎样利用卷尺和直棍，测出水的流量Q？请写出需要直接测量的量，并写出流量的表达式(用所测量的物理量来表达)

楼上测流速的方法有问题很难测准的！更最要的是题中给出的直棍没用上!

用直棍把水管出水口支起来，假设支的高度是h，当然要保证出水口时水平的，然后打开电机，在水落地的地方做上记号，再用卷尺测出水管出水口到刚才标记的地方的水平距离s，则t=根号下2h/g，v=s/t！！！！
